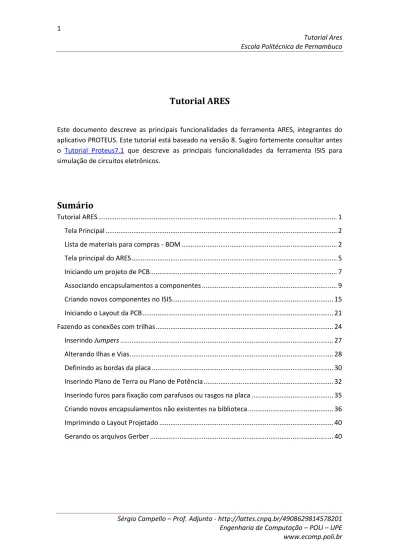

Tutorial ARES
Este documento descreve as principais funcionalidades da ferramenta ARES, integrantes do aplicativo PROTEUS. Este tutorial está baseado na versão 8. Sugiro fortemente consultar antes
o Tutorial Proteus7.1 que descreve as principais funcionalidades da ferramenta ISIS para
simulação de circuitos eletrônicos.
Sumário
Tutorial ARES ... 1
Tela Principal ... 2
Lista de materiais para compras - BOM ... 2
Tela principal do ARES ... 5
Iniciando um projeto de PCB ... 7
Associando encapsulamentos a componentes ... 9
Criando novos componentes no ISIS ... 15
Iniciando o Layout da PCB ... 21
Fazendo as conexões com trilhas ... 24
Inserindo Jumpers ... 27
Alterando Ilhas e Vias ... 28
Definindo as bordas da placa ... 30
Inserindo Plano de Terra ou Plano de Potência ... 32
Inserindo furos para fixação com parafusos ou rasgos na placa ... 35
Criando novos encapsulamentos não existentes na biblioteca ... 36
Imprimindo o Layout Projetado ... 40
Tela Principal
Para os que já estão familiarizados com o Proteus podem estranhar a figura abaixo como a tela do ARES. A versão 8 juntou todos os aplicativos e criou a noção de projeto. No seu projeto estarão todos os desenvolvimentos realizados: circuito eletrônico, layout da placa de circuito impresso (PCI ou PCB – Print Circuit Board), visualização 3D e visualização de Gerber1
. Ao clicar nos botões para exportação para o ARES e para a visualização 3D, as abas para as telas e aplicativos aparecerão ao lado da aba do ISIS.
Outras duas novidades nesta versão 8 merecem muito destaque. A primeira é que os aplicativos estão todos interligados, ao realizar mudanças no circuito eletrônico (aba ISIS) elas são automaticamente exportadas para a net (mapeamentos de ligações para a confecção da PCB) no ARES. Da mesma forma ao se alterar o layout no ARES a visualização 3D também é atualizada.
Lista de materiais para compras - BOM
A segunda novidade é a lista de materiais ou BOM (Bill of Materials – melhor traduzida como lista de compras). Ao clicar no botão para gerar a lista de materiais uma nova aba será criada conforme a figura seguinte.
Vejam que agora aparecem os preços (inseridos manualmente pelo usuário), é possível inserir cabeçalhos e rodapés e exportar para pdf ou Excel. Ao clicar no botão de Propriedades do Editor aparecerá a aba mostrada na figura abaixo para a inserção dos preços. Estranhamente comigo só funciona usando vírgulas ao invés de pontos. O programa aparece em inglês, mas a moeda está real. O programa só aceita entrada com vírgulas, mas mostra pontos para separar as casas decimais2.
Gerar BOM
Inserir preços
Lista de
materiais
Custo final
Além da possibilidade de inserção dos preços foi criada a interface com o EXCEL. Ao clicar no botão para exportar para Excel é criada uma planilha e o Excel é aberto automaticamente. Uma planilha semelhante à mostrada na figura abaixo é criada. É uma planilha do Excel como outra qualquer e pode ser editada sem problemas.
As informações até este pondo do tutorial só puderam ser testadas por quem já conhece a interface ISIS e sabe como inserir componentes, montar e simular circuitos. Eu sugeri e reforço, estude antes o Tutorial Proteus7.1.
Tela principal do ARES
A figura abaixo mostra a tela principal da aba ARES. A barra de ferramentas à esquerda é a parte mais importante e mais funcional. Veremos seus componentes isoladamente mais a frente. Os erros de conectividade ou de quebras de regras do projeto (distância mínima entre trilhas, por exemplo) ficam marcadas em círculos vermelhos no layout.
O botão mostra a lista de componentes, listados pelas referências importadas, do circuito eletrônico do ISIS que ainda não foram inseridas no layout. Veja na figura seguinte que o resistor R1 e o Diodo D2 (Led) foram removidos do Layout e por isso aparecem na lista de componentes do botão . Essa funcionalidade é muito interessantes pois evita a inserção de componentes duplicados no layout da PCB.
Lista por
Para inserir os componentes basta clicar no componente desejado na lista mostrada pelo botão , conforme a figura acima, e clicar na área de design (tela preta). O componente aparecerá na tela preta e poderá ser posicionado no local desejado, conforme figura seguinte. As linhas verdes mostram as conexões necessárias e só desaparecerão após trilhas serem criadas realizando a conexão necessária. As setas amarelas indicam uma boa direção e sentido para posicionamento do componente na área de design levando em contas as conexões necessárias.
Iniciando um projeto de PCB
Agora que vimos as funcionalidades gerais do ARES vamos, passo a passo, criar um projeto de PCB completo. Isso, obviamente, nos leva de volta à necessidade de projetar o circuito eletrônico e, portanto, de volta a interface ISIS.
Os novos componentes inseridos aparecem na lista de componentes e clicando no componente desejado na lista e em seguida na área de trabalho ele será inserido no circuito. Neste momento o componente também foi inserido na aba ARES. Dica - dois cliques com o botão direito removem componentes.
Abrir biblioteca Pick devices (pegar componentes)
Inserir palavras chaves para busca (inglês)
Escolher grande categoria; subcategoria (opcional); fabricante (opc) e selecionar dispositivo.
Esquemático elétrico Encapsulamento PCB
Faça as conexões normalmente até finalizar o esquema do circuito elétrico desejado. Contudo, alguns componentes não estão associados a um encapsulamento. Isso pode ocorrer por vários motivos, porém o mais comum é por existirem diversos encapsulamentos possíveis para o mesmo componente como em botões. Neste caso você terá que associar o esquema elétrico ao encapsulamento.
Associando encapsulamentos a componentes
Selecione o seu componente com o auxílio da janela Pick Devices acionada pelo botão . Como mostrado na figura seguinte não haverá um encapsulamento associado a ele.
Nesse caso podemos fazer a associação. Para isso, selecione o componente, insira-o no circuito elétrico (párea de trabalho do ISIS), clique com o botão direito e escolha a opção Packaging Tool como mostrado na figura seguinte.
Componente selecionado
Esquema de circuito
Ao selecionar a opção de Packaging Tool aparecerá a caixa de diálogo mostrada na figura seguinte.
Componente
selecionado
Componente
inserido
Pressione o botão Add. Para adicionar um encapsulamento. Ao pressionar o botão aparecerá a caixa de diálogo seguinte. Selecione o encapsulamento desejado. Esta tarefa poderá ser bem difícil. Ter o datasheet do componente ou o componente em si ajuda bastante para selecionar o encapsulamento desejado. Nos datasheets normalmente vem a informação do código de encapsulamento do componente, por exemplo, o LM7805 normalmente é encapsulado no padrão TO220. Eu já fiz muitas buscas por sites com fotografias e listas dos códigos de encapsulamento mas nunca achei um bom, se alguém achar, manda para o meu e-mail que eu acrescento aqui.
Pinos existentes
Adicionar
Após selecionar o encapsulamento, voltamos para a caixa de diálogo para atribuir o encapsulamento. Clique com o botão direito sobre a lista de pinos e vá atribuindo os pinos um a um utilizando as opções do menu pop-up. Normalmente eu uso a opção “Initialise pin
numberbs by copying names”. Teste as outras e veja qual melhor se adapta a você.
Visualização prévia do encapsulamento
Selecione o encapsulamento
Ao atribuir o encapsulamento o ISIS perguntará a você onde deseja salvar o novo componente. Eu sempre escolho a biblioteca de usuário que pode ser facilmente recuperada em novas instalações. Basta copiar o arquivo USERVDC.LIB normalmente salvo na pasta, C:\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY. Em caso de atualizações de versão do Proteus, basta copiar o seu arquivo de volta para esta pasta. Dependendo do procedimento de instalação a biblioteca será mantida.
O componente que acabei de criar e atribuir o encapsulamento não apareceu na lista PCB no aba ARES. Isso porque ele está marcado para não ser exportado para o Layout da PCB. Para inseri-lo na lista desmarque a opção Exclude from PCB Layout disponível na janela de
Selecione a opção
“...Copying names”
em todos os pinos
Escolha a biblioteca
para salvar o componente
com a atribuição de
propriedades do componente. Após isso certifique-se de que o componente tem uma referência de nome atribuída a ele.
Quando existir no seu projeto algum circuito integrado é preciso se preocupar com os pinos escondidos. Navegue até a lista de pinos escondidos como mostrado na figura seguinte e veja a lista deles. Digite nomes de trilhas que serão ligadas nesses pinos. Para atribuir nomes às trilhas use a ferramenta Wire Label Mode presente na barra de ferramentas à esquerda da tela. Essa conexões só estarão visíveis no ARES. Eu sempre uso os nomes óbvios VDD e VSS para alimentação e terra, respectivamente.
O projeto elétrico utilizado por mim neste exemplo está finalmente completo, com todos os componentes com seus devidos encapsulamentos atribuídos. Quando entrarmos
Na janela de propriedades DESmarcar
a opção “Exclude from PCB Layout”.
´Também é necessário atribuir uma referência de nome para o componente
Aperte para ver a lista de pinos escondidos.
Lista de pinos escondidos
Nomes de trilhas para conexão
especificamente no ARES falarei como criar novos encapsulamentos. Veja o circuito na figura seguinte.
Antes de partir diretamente para o ARES, vejamos uma última funcionalidade fundamental. Criando macros ou novos componentes no ISIS.
Criando novos componentes no ISIS
Um problema comum enfrentado por desenvolvedores é a falta de um componente na biblioteca. Para isso podemos criar novos componentes criando macros que serão inseridos nas bibliotecas de componentes. Para criar novos componentes podemos fazer uso de algumas opções na barra de ferramentas à esquerda que servem para desenho.
Inicialmente crie o corpo do componente. É semelhante a qualquer ferramenta de desenho para desenhar retângulos.
V S S VDD R1 1k2 R2 1k2 R3 1k2 D2 LED-YELLOW D3 LED-YELLOW D4 LED-YELLOW RA0/AN0 2 RA1/AN1 3 RA2/AN2/VREF-/CVREF 4 RA4/T0CKI/C1OUT 6 RA5/AN4/SS/C2OUT 7 RE0/AN5/RD 8 RE1/AN6/WR 9 RE2/AN7/CS 10 OSC1/CLKIN 13 OSC2/CLKOUT 14 RC1/T1OSI/CCP2 16 RC2/CCP1 17 RC3/SCK/SCL 18 RD0/PSP0 19 RD1/PSP1 20 RB7/PGD 40 RB6/PGC 39 RB5 38 RB4 37 RB3/PGM 36 RB2 35 RB1 34 RB0/INT 33 RD7/PSP7 30 RD6/PSP6 29 RD5/PSP5 28 RD4/PSP4 27 RD3/PSP3 22 RD2/PSP2 21 RC7/RX/DT 26 RC6/TX/CK 25 RC5/SDO 24 RC4/SDI/SDA 23 RA3/AN3/VREF+ 5 RC0/T1OSO/T1CKI 15 MCLR/Vpp/THV 1 U1 PIC16F877A VI
1 VO 3
Em seguida insira a quantidade de pinos do componente com a disposição desejada nas bordas do componente.
Após inserir os pinos desejados, clique com o botão direito sobre um dos pinos, de preferência o primeiro, e escolha propriedades. Na janela aberta, conforme figura seguinte, vá atribuindo os nomes e números de pinos, um a um clicando em next ou previous. Aproveite a dica de usar PageUp e PageDown para ir ou voltar na sequência de botões.
Em seguida, selecione todo o componente e clique com o botão direito sobre a área selecionada. Escolha a opção Make Device como mostrado na figura seguinte.
Botão direito
num pino e
escolha
Escolha nome e prefixo de referência para quando o seu componente for inserido no circuito.
Selecione todo o
novo componente
e escolha
“Make Device”
Após clicar Next o ISIS solicitará que você atribua um encapsulamento para o seu novo componente. Se for um encapsulamento clássico (eu fiz para ser um DIL14) basta seguir os passos já vistos.
Há ainda uma série de janelas que solicitarão informações sobre nome para o encapsulamento usado (mantenha os padrões), biblioteca onde o componente será salvo e para inserção de datasheet (qualquer pdf que descreva seu circuito). Essas opções são intuitivas e não as mostrarei aqui.
Por fim, apague o rascunho com o novo componente criado e vá procurá-lo na janela de Pick Devices como você faria com qualquer outro componente. Veja que as opções são as mesmas de antes.
Finalmente podemos partir para as opções do ARES. Vejam que todo esse tempo estávamos apenas projetando um circuito elétrico da forma correta para a exportação para o ARES. Como já dito, nesta versão 8.0 os programas estão interligados e todos os componentes presentes no
Você será solicitado a inserir o encapsulamento para o componente novo
Escolha seu componente novo na janela de Pick Devices como se fosse um componente qualquer das bibliotecas existentes.
Iniciando o Layout da PCB
Neste exemplo, eu já conectei uma série de componentes. Na figura seguinte há um componente recém inserido que ainda não foi conectado. Um de seus pinos possui a indicação em verde para onde ele deve ser conectado. A seta amarela indica um ponto em que o caminho da trilha necessária para a conexão necessária é mínimo. O pino 2 do componente não possui indicação de conexão. Isso pode ocorrer por dois motivos: 1) ele permanecerá desconectado na versão final pois não possui ligações no projeto elétrico, 2) o ponto ao qual ele deve se conectar ainda não foi inserido no layout.
Os componentes ainda não inseridos no circuito aparecem na lista de componentes destacada na figura. A lista é ativada pelo botão .
Eu inseri o restante dos componentes, mas ainda não os conectei e gerei uma visão 3D da placa sendo visualizada do lado dos componentes. Repare na figura seguinte que:
as ilhas dos novos componentes estão em cor rosa, enquanto que a maioria das outras ilhas está azul
na visão 3D os componentes que estão com ilhas azuis não mostram ilhas no lado dos componentes
ainda na visão 3D os componentes com ilhas em rosa mostram ilhas no lado dos componentes
Observemos agora a placa na visão 3D do lado das soldas. Observe os seguintes pontos: as trilhas aparecem bem visíveis;
as ilhas azuis dos componentes aparecem as ilhas rosas dos componentes aparecem
Visão 3D da placa
Não aparecem ilhas
Aparecem ilhas
Aparecem ilhas
Aparecem trilhas
As conexões de todos os pinos apareceram pois todos os componentes foram inseridos no layout. Caso ainda houvesse algum terminal sem indicador verde de conexão (net) siginificaria que não há conexões para aquele pino.
Você deve tentar reposicionar os componentes na placa de modo a minimizar o cruzamento das nets. Isso facilitará o traçado das trilhas. Não há regras ou dicas aqui, o que conta é a criatividade. Mova, rotacione, tente de novo etc... seja criativo e paciente. Pense em caminhos bem diferentes que rodeiem toda a placa, passe por baixo de componentes (evite passar entre pinos de um CI, a menos que seja uma produção profissional). CRIATIVIDADE.
A placa é representada em camadas. A cor azul é normalmente (você pode mudar à vontade) usada para representar a camada de cobre na parte de baixo da placa (bottom layer - lado das soldas), a cor vermelha normalmente representa a parte de cobre de cima (top layer – lado dos componentes). A cor rosa neste aplicativo (no traxmaker é vinho) é usada para representar ilhas multicamadas (em todas elas). Por isso as azuis (trilhas e ilhas) aparecem apenas na parte de baixo (lado das soldas) e as ilhas rosas aparecem tanto do lado dos componentes quando do lado das soldas.
Fazendo as conexões com trilhas
Para fazer as conexões com as trilhas você precisa selecionar inicialmente o modo de trilhas ativando o botão na barra de ferramentas à esquerda. Em seguida selecione o tipo da trilha e a camada onde ela será colocada, como indicado na figura.
Na maioria das placas desenvolvidas apenas uma ou duas camadas de trilhas são utilizadas: bottom e top. Nas placas de face simples as trilhas ficam na parte de baixo da placa (camada bottom ou lado das soldas) e os componentes ficam no lado de cima (camada top ou lado dos componentes).
Uma boa estratégia de desenvolvimento é colocar todas as trilhas possíveis na camada bottom. Os caminhos que não forem possíveis na camada bottom devem ser feitos utilizando a camada Top. Caso a placa implementada seja dupla face (com cobre nas duas faces) as trilhas Top serão trilhas como todas as outras, mas se a placa for face simples, as trilhas Top servem para representar os Jumpers (salto por sobre trilhas).
Inicialmente clique sobre uma ilha (um clique apenas, sem segurar o botão), em seguida mova o mouse pelo caminho desejado. Cada novo clique insere um ponto fixo para a trilha criando uma dobra. Faça o caminho desejado até encontrar o ponto de conexão final em outra ilha ou trilha. Com o clique num outro ponto de conexão (reconhecido pela net sendo executada) a trilha será encerrada e novos cliques iniciarão outras trilhas.
Ao escolher o tipo da trilha o principal fator a ser escolhido é a sua espessura. A trilha padrão (default) tem 10th de espessura.
informações sobre como confeccionar placas pelo método térmico consulte o Tutorial de
Confecção de Placas de Circuito Impresso.
Você tem a opção de editar cada estilo de trilha. Eu sugiro fortemente que você NÃO edite as trilhas com nomenclatura Txx, pois o padrão simples de notação será quebrado, mas a trilha padrão pode ser editada normalmente para refletir a espessura de trilha preferia por você.
Um modelo de trilha importante de se conhecer é o modelo BRIDGE. Ele permite fazer trilhas que não terão suas conexões analisadas pelo ARES. Ao clicar na trilha uma mensagem de aviso é exibida destacando esta funcionalidade. CUIDADO ao usar este modelo, pois erros não serão apontados pelo programa. Contudo ela é muito útil para as adaptações de última hora (as famosas gambiarras). As trilhas bridge usam uma representação diferente no Layout, fique atento.
Inserindo
Jumpers
Jumpers são conexões feitas com fios para dar continuidade a uma trilha que não pode ser feita totalmente em sua camada por conta da inexistência de caminho livre. Essa estratégia é muito usada mesmo em placas profissionais. Um jumper pode ser representado como trilha numa camada que não será implementada.
Alterando Ilhas e Vias
Ilha – área de solda ao redor do pino de um componente. Recebe esse nome por se parecer com uma porção de terra ao redor de um coqueiro solitário, ou seja, a ilha de todos os desenhos animados (essa informação não é oficial).
Via – furo para conexão entre trilhas em camadas diferentes. Ele funciona como um túnel através da placa permitindo que uma trilha seja continuada em outra camada.
Ao contratar empresas industrializadas especializadas na confecção de placas de circuito impresso, você pode passar as trilhas e ilhas nas dimensões desejadas, desde que elas não sejam menores que a precisão mínima da empresa. Já fiz com a Griffus, eles possuem precisão máxima de 0,1 mm. Ou seja, eles não conseguem fazer nada com dimensões menor que isso (essa informação data de 2008). Porém, com técnicas artesanais simples, como a prensa térmica e furadeiras de bancada para artesanato, o uso de brocas mais finas que 1 mm é praticamente impossível. Digo praticamente porque já usei brocas de 0,8mm e 0,7mm, mas elas quebram facilmente e são muito difíceis de comprar. Em Recife só achamos um lugar que vendia brocas muito finas (0,1mm mínimo) a Veneza, na Av. Sul em Afogados.
Usando brocas de 1 mm, por conta da vibração, os furos para a inserção dos componentes terão mais de 1mm de espessura. As ilhas terão que ter área suficiente para aguentar esse furo e ainda sobrar espaço para soda. Eu sempre recomendo, portanto, que as dimensões das ilhas sejam de, no mínimo, 1,5 x 2,5 mm com furos de 0,8mm. Indico furos de 0,8mm pois eles crescerão um pouco durante a corrosão.
Além disso, como comentado na seção Iniciando o Layout da PCB os modelos de encapsulamento dos componentes que atravessam a placa para serem soldados do outro lado (through hole) possuem ilhas Multi Layer (todas as camadas). A interpretação do ARES é que como o furo atravessará toda a placa as conexões podem ser feitas em qualquer camada. Porém é muito conveniente e em muitos casos obrigatório colocar as ilhas apenas na camada desejada para salvar espaço útil nas outras camadas.
Para realizar as alterações do formato de ilhas, escolha o modelo de ilha desejado. Os retângulos com pontas arredondadas são bons formatos, pois as quinas (bem como curvas de 90 graus nas ilhas) devem ser evitadas em circuitos de alta frequência (dezenas ou centenas de MHz). Escolha a camada, o tamanho da ilha e a sua orientação e vá clicando sobre cada ilha que se quer mudar. Esse procedimento pode ser bem maçante, principalmente em CIs. Porém, por conta da grade de posicionamento as setas do teclado facilitam bastante a movimentação e pressionando enter uma ilha será inserida.
As trilhas retangulares com pontas firmes devem ser usadas como marcadores de Pino 1. O procedimento é o mesmo. Ilhas circulares podem ser usadas também, porém elas ocupam muito espaço e ficam com resultado muito ruim em CIs.
Você pode criar um novo padrão de ilha. Veja na figura que eu tenho o meu. Basta ativar o modelo de ilha desejado, na minha preferência o retângulo arredondado , e em seguida clicar no botão Create . Nas caixas de diálogos abertas, digite o nome da trilha, escolha o formato (DIL para componentes through hole) e escolha as dimensões. As digitar o número,
coloque a unidade desejada “2.5mm”, o ARES aceitará as dimensões em milímetros. O mesmo procedimento pode (deve se confecção manual da placa) ser feito para as Vias. IMPORTANTE, quando criar novas ilhas ou vias escolha 0 (zero) como dimensão de Guard Gap.
Definindo as bordas da placa
Uma vez finalizadas as conexões, ou antes delas, você pode definir os limites da placa e seu formato. Isso é muito útil para que a placa possa ser colocada dentro de caixas ou com o seu encapsulamento adequado. Para isso existe a cama Board Edge.
Inserindo Plano de Terra ou Plano de Potência
Para inserir o plano de terra selecione a ferramenta de modo de zona . Desenhe um contorno fechado em torno da área onde deseja inserir o plano de terra. Cada clique insere um ponto de dobra no contorno.
Ao fechar o contorno aparecerá a caixa de diálogo da figura seguinte. Todas as trilhas nominadas aparecem como opção de conexão. Escolha aquela que você deseja conectar. Para criar um plano de potência de alimentação escolha a trilha de Vcc. Para criar um plano de terra escolha a trilha de gnd.
A opção de Boundary e Relief definem como será a trilha de borda que comporá o plano de terra e as trilhas de conexão às ilhas conectadas à trilha desejada para compor o plano, respectivamente. Não mexa nessas opções.
Desmarque a opção relieve pins. Desmarcando esta opção o plano de funde às ilhas conectadas ao plano de terra dando o máximo de conectividade possível.
Ao pressionar Ok o plano de terra será inserido. No exemplo das figuras abaixo usei banda de guarda de 30th para facilitar a visualização nas figuras. Use no mínimo 20th se for fazer a placa com técnicas artesanais.
Inserindo furos para fixação com parafusos ou rasgos na placa
Para inserir a furação para parafusos de fixação da placa você poderia, a princípio, apenas inserir ilhas circulares grandes o suficiente para comportar os parafusos. Essa estratégia funciona muito bem e você pode usá-la tranquilamente. Apenas lembre-se de deixar espaço suficiente para a cabeça do parafuso não encostar nas partes metálicas de sua placa para não provocar curtos circuitos. Contudo você pode encostar a cabeça do parafuso no plano de terra propositalmente e usá-lo como aterramento da placa na carcaça do sistema embarcado construído. Cuidado se tiver um plano de potência de um lado e um plano de terra do outro para não dar curto.
Mas, para inserir rasgos na placa, as ilhas circulares não vão te ajudar. Existem componentes comuns como o borne de alimentação J4 que possui chapas ao invés de pinos para sua conexão na placa.
Inicialmente criei uma ilha estilo DIL Pad com o nome J4 e com dimensões 3,20 x 4,80 mm com furo de 1 mm. Essa ilha será usada como estilo inicial para a criação da ilha com rasgo.
Para criar ilhas com rasgo use a ferramenta Padstack mode disponível na barra de ferramentas à esquerda da tela e em seguida aperte o botão create . Na primeira caixa de diálogo selecione o modelo inicial de ilha desejado e o nome para a sua nova ilha.
Em seguida insira as ilhas normalmente nas posições desejadas. Normalmente quando estou criando estas novas ilhas eu imprimo p layout da placa num papel comum e posiciono o componente sobre o papel para medir o espaçamento e fazer os ajustes necessários.
Criando novos encapsulamentos não existentes na biblioteca
Por fim, antes de partimos para as opções de impressão e de exportação para arquivos gerber é preciso aprender a criar novos encapsulamentos. Esse novos encapsulamentos criados podem ser associados a componentes presentes no layout de circuito impresso como qualquer outro existente nas bibliotecas.
Em seguida insira todas as ilhas necessárias ao seu novo encapsulamento. Neste momento talvez seja necessário alterar as dimensões da grade para poder posicionar as ilhas com maior precisão. Isso pode ser feito no menu View/snap xx. Selecione o tamanho (xx) do passo adequado.
Uma vez adicionados todos os contornos e todas as ilhas, selecione todo o componente e clique com o botão direito. Selecione a opção Make Package. Nas caixas de diálogos seguintes adicione as descrições do seu encapsulamento para indexação nas bibliotecas. Na aba 3D visualization é possível ver um esboço de como o novo encapsulamento aparecerá em 3D. No help do ARES têm vários parâmetros de configuração para alterar essa visualização. Eu usei 3:
COLOUR=(R,G,B) – define as cores no padrão RGB (no exemplo COLOUR=(50,50,50))
MAXHEIGTH=XXuu – define a altura máxima do componente a partir da placa xx-valor, uu-unidade (no exemplo MAXHEIGTH=10mm)
Imprimindo o Layout Projetado
Para imprimir seu projeto vá ao menu Output/Print Layout. Você pode alterar fatores de escala entre outros para imprimir seu layout em versões prévias para papel. Na versão final não altere fatores de escala. Escolha as camadas que deseja imprimir e na visualização da área de impressão você pode arrastar o layout para a posição desejada no papel.
Gerando os arquivos Gerber
Para gerar os arquivos gerber vá ao menu Outpup/Generate Gerber/Excellon Files. Talvez o ARES recomende rodar um teste de conectividade e de atendimento de regras de design. Faça, você não tem nada a perder.
Na caixa de diálogo escolha: nome dos arquivos, pasta onde serão salvos, quais camadas serão geradas, sistema de medidas e o padrão D ou X.
Uma série de arquivos texto serão gerados, um para cada máscara necessária na fabricação. O Proteus tem um visualizador de Gerber, mas ele não é muito bom. Eu uso o ViewMate. Com o ViewMate você pode importar em duas etapas separadas os arquivos Gerber (não importe o Read-me) e os arquivos de furação (Drill). Cada arquivo comporá uma camada no ViewMate e pode ser visualizada separadamente ou em qualquer combinação.
teste - CADCAM Top Solder Resist.TXT teste - CADCAM Bottom Copper.TXT
teste - CADCAM Bottom Silk Screen.TXT teste - CADCAM Bottom Solder Resist.TXT
teste - CADCAM Drill.TXT teste - CADCAM Mechanical 1.TXT
teste - CADCAM READ-ME.TXT teste - CADCAM Top Copper.TXT
teste - CADCAM Top Silk Screen.TXT
É extremamente importante para a geração dos arquivos gerber que as ilhas inseridas no Layout tenham o Gaurd Gap = 0. Isso fará com que a máscara de solda coincida exatamente com as dimensões da ilha. Caso contrário você poderá provocar curtos circuitos na placa durante a soldagem.
Top Copper – Camada preenchida com cobre na parte de cima da placa Bottom Copper - Camada preenchida com cobre na parte de baixo da placa
Top Silk – Tinta com desenhos (e texto se quiser) dos componentes na parte de cima da placa Bottom Silk - Top Silk – Tinta com desenhos (e texto se quiser) dos componentes na parte de baixo da placa
Top Resist – Máscara de solda. Pontos que não receberão verniz e sim uma cobertura de estanho para permitir e facilitar a soldagem dos componentes na parte de cima da placa Bottom Resist – Idem top resist na parte e baixo da placa
Drill – mapa para furação com coordenadas e diâmetro das borcas
Edge – Aparece em todas as camadas pois define o ponto de corte da placa
Mach 1 – Camada que recebe a marcação para fazer os rasgos das ilhas que os contêm
