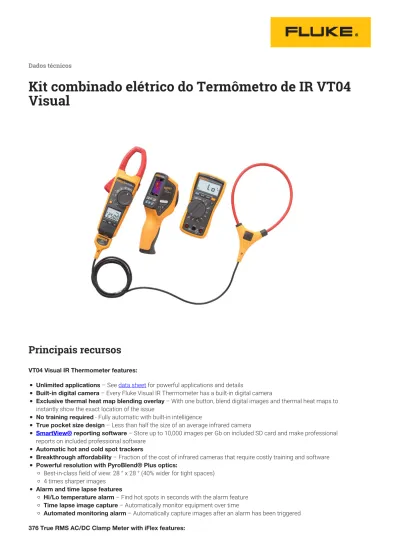

Kit combinado elétrico do Termômetro de IR VT04 Visual

(1)

Dados técnicos

Kit combinado elétrico do Termômetro de IR VT04 Visual

Principais recursos

VT04 Visual IR Thermometer features:

Unlimited applications – See data sheet for powerful applications and details

Built-in digital camera – Every Fluke Visual IR Thermometer has a built-in digital camera

Exclusive thermal heat map blending overlay – With one button, blend digital images and thermal heat maps to instantly show the exact location of the issue

No training required - Fully automatic with built-in intelligence

True pocket size design – Less than half the size of an average infrared camera

SmartView® reporting software – Store up to 10,000 images per Gb on included SD card and make professional reports on included professional software

Automatic hot and cold spot trackers

Breakthrough affordability – Fraction of the cost of infrared cameras that require costly training and software Powerful resolution with PyroBlend® Plus optics:

Best-in-class field of view: 28 ° x 28 ° (40% wider for tight spaces) 4 times sharper images

Alarm and time lapse features

Hi/Lo temperature alarm – Find hot spots in seconds with the alarm feature Time lapse image capture – Automatically monitor equipment over time

Automated monitoring alarm – Automatically capture images after an alarm has been triggered

(2)

iFlex flexible current probe expands the measurement range to 2500 A AC CAT IV 600 V, CAT III 1000 V

True-rms ac voltage and current for accurate measurements on non-linear signals Min, max, average and inrush recording to capture variations automatically

Integrated low pass filter and state of the art signal processing allows for use in noisy electrical environments while providing stable readings

Proprietary inrush measurement technology to filter out noise and capture motor starting current exactly as the circuit protection sees it

Ergonomic design fits in your hand and can be used while wearing protective equipment

Large, easy to read backlight display automatically sets the correct measurement range so you do not need to change the switch positions while taking a measurement

Soft carrying case

117 Digital Multimeter features:

VoltAlert™ technology for non-contact voltage detection AutoVolt automatic AC/DC voltage selection

Low input impedance: helps prevent false readings due to ghost voltage Large white LED backlight to work in poorly lit areas

True-rms for accurate measurements on non-linear loads Measures 10 A (20 A overload for 30-seconds)

Resistance, continuity, frequency and capacitance

Min/Max/Average with elapsed time to record signal fluctuations Compact ergonomic design for one-handed operation

Compatible with optional magnetic hanger (ToolPak™) for hands free operation CAT III 600 V safety rated

Informações gerais sobre o produto: Kit combinado elétrico do Termômetro de IR VT04 Visual

Obtenha valor extra com a solução completa com o Kit combinado elétrico do Termômetro de IR VT04 Visual. Detecte e solucione problemas com mais eficiência. Obtenha uma Pinça amperimétrica VT04 Fluke 376 e um Multímetro digital Fluke 117 hoje e reduza os custos.

Especificações: Kit combinado elétrico do Termômetro de IR VT04 Visual

Termômetro de IR Fluke VT04 Visual

Principais recursos

Câmera digital integrada Sim

Sobreposição de mapa de aquecimento térmico Sim, possui cinco modos de mesclagem

Sistema de imagens ópticas Ótica PyroBlend® Plus *Imagem 4x mais nítida que do VT02

Campo de visão 28° x 28°

Alarme de temperatura alta e baixa Sim Captura de imagem com tempo decorrido Sim

(3)

Alarme Auto-monitor Sim

Tipo de bateria recarregáveis de lítio-íon

Treinamento Dispensa treinamento

Ergonomia Design fino de bolso

Marcadores de ponto quente e frio Sim

Características gerais

Vida útil da bateria 8 (oito) horas

Intervalo de medição de temperatura -10 °C a +250 °C (14 °F a 482 °F) Precisão na medição da temperatura +/- 2 °C ou +/- 2 %

Medição de temperatura Sim, ponto central

Mídia de armazenamento (cartão micro SD) Armazena até 10.000 imagens por GB (cartão de 4 (quatro) GB incluso)

Faixa espectral do infravermelho 6.5 μm a14 μm

Nível e abertura Automática

Mecanismo de foco Foco automático, dispensa treinamento com a inteligência integrada

Opções de foco PRÓXIMO/LONGE exclusivas e

selecionáveis pelo usuário PRÓXIMO > 23 cm (9 pol); LONGE < 23 cm (9 pol) Dimensões 21 x 7,5 x 5,5 cm (8,3 x 3 x 2,2 pol); < 350 g (12,5 oz)

Formato de arquivo Formato .is2 salvo no cartão SD. O usuário pode gerar relatórios profissionais ou exportar imagens no SmartView (BMP, DIB, GIF, SPE, FIF, SPEG, JPG, PNG, TIF e TIFF) Segurança e conformidade CFR47: 2009 Classe A. Parte 15 subparte B; CE: EN

61326:2006; IEC/EN 61010-1:2010

Garantia 2 (dois) anos

Alicate amperímetro Fluke 376

Especificações

Diâmetro de condutor mensurável Máximo 01,3 ou 34 mm Temperatura de operação -10 a 50 ºC (-14 a 122 ºF) Temperatura de armazenamento -40 a 60 ºC (-40 a 140 ºF)

Umidade operacional < 90% a 10 a 30 ºC, < 75% a 30 a 40ºC

Altitude operacional 0 a 3000 m

Tamanho 246 x 83 x 43 mm (9.685 x 3.267 x 1.692 pol.)

Peso 388 g (14 oz.)

Coeficiente de temperatura 0,01% ºC

(< 18 ºC ou > 28 ºC)

(4)

Garantia Três anos para componentes eletrônicos Um ano para o cabo e o conjunto de braçadeiras

Multímetro digital Fluke 117

Especificações

Tensão máxima entre qualquer

terminal e o terra 600 V

Proteção contra surto elétrico Pico de 6 kV de acordo com a IEC 61010-1 600 VCAT III, Grau de poluição 2 Fusível para entrada de corrente Fusível FAST de 1000 V e 11 A (Fluke PN 803293)

Visor Digital: 6.000 contagens, atualiza 4 por segundo Barra gráfica 33 segmentos, atualiza 32 por segundo Temperatura de operação -10 °C a + 50 °C

Temperatura de armazenamento -40 °C a + 60 °C

Tipo de bateria Pilha alcalina de 9 volts, NEDA 1604A/IEC 6LR61 Vida útil da bateria Duração típica de 400 horas sem usar a luz de fundo

Especificações de precisão

Milivolts CC Faixa/resolução 600,0 mV/0,1 mV

Precisão ± ([% da leitura] + [contagens]): 0,5% + 2

Volts CC Faixa/resolução 6.000 V/0,001 V

60 V/0,01 V 600 V/0,1 V

Precisão ± ([% da leitura] + [contagens]): 0,5% + 2

Auto Volts

Faixa/resolução 600,0 V/0,1 V

Precisão 2,0% + 3 (CC, 45 Hz a 500 Hz) 4,0% + 3 (500 Hz a 1 kHz)

True-RMS milivolts CA¹

Faixa/resolução 600,0 mV/0,1 mV

True-RMS volts CA¹

Faixa/resolução 6.000 V/0,001 V 60 V/0,01 V 600 V/0,1 V

Continuidade

Faixa/resolução 600 Ω/1 Ω

Precisão Biper ativado a < 20 Ω, desativado a > 250 Ω;

detecta aberturas ou curtos de 500 µs ou mais.

(5)

Ohms

Faixa/resolução

600 Ω/0,1 Ω 6.000 kΩ/0,001 kΩ 60 kΩ/0,01 kΩ 600 kΩ/0,1 kΩ 6.000 MΩ/0,001 MΩ

Precisão 0,9 % + 1

Faixa/resolução 40,00 MΩ/0,01 MΩ

Precisão 5% + 2

Teste de díodos Faixa/resolução 2,00 V/0,001 V

Precisão 0,9% + 2

Capacitância

Faixa/resolução

1000 nF/1 nF 10 μF/0,01 μF 100 μF/0,1 μF 9999 μF/1 μF 100 μF a 1000 μF

Precisão 1,9% + 2

Faixa/resolução > 1000 μF

Precisão 5% + 20%

Capacitância Lo-Z Faixa 1 µF a 500 µF

Precisão 10% + 2, normalmente

Ampères CA True-RMS (de 45 Hz a 500 Hz)

Faixa/resolução 6.000 A/0,1 A 10 A/0,01 A

Precisão

1,5% + 3

Sobrecarga contínua de 20 A durante 30 segundos (máx.)

Ampères CC

Faixa/resolução 6.000 A/0,1 A 10 A/0,01 A

Precisão 1,0% + 3

Sobrecarga contínua de 20 A durante 30 segundos (máx.)

Hz (entrada em V ou A)² Faixa/resolução

99,99 Hz/0,01 Hz 999,99 Hz/0,1 Hz 9.999 Hz/0,001 Hz 50 Hz/0,01 Hz

Precisão 0,1% + 2

Observações:

Todas as faixas de tensão AC, exceto Auto-V/LoZ, são especificadas de 1% a 100% da faixa. Auto-V LoZ é 1.

especificada a partir de 0,0 V.

Incerteza de temperatura (precisão) não inclui erro da sonda de termopar.

2.

A frequência tem acoplamento AC, de 5 Hz a 50 kHz para tensão AC. A frequência tem acoplamento DC, de 45 Hz a 3.

5 kHz para corrente AC.

Gama de temperaturas/Resolução: -40 °F a 752 °F/0,2 °F.

4.

Especificações mecânicas e gerais

Tamanho 167 x 84 x 46 mm (6,57" x 3,31" x 1,82")

(6)

Peso 550 g

Garantia 3 anos

(7)

Modelos

Fluke VT04-Elec-Kit

Fluke VT04 Visual IR Thermometer Electrical Combo Kit

Inclui:

Termômetro de IR VT04 Visual

Pinça amperimétrica True-RMS 376 CA/CC Multímetro para eletricistas 117

(8)
