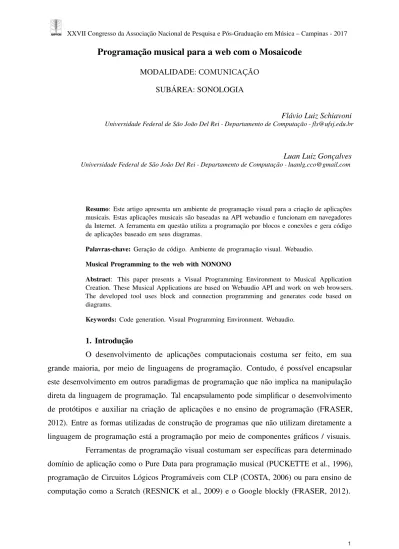

Programação musical para a web com o Mosaicode
MODALIDADE: COMUNICAÇÃO SUBÁREA:SONOLOGIA
Flávio Luiz Schiavoni
UniversidadeFederaldeSãoJoãoDelRei - DepartamentodeComputação - [email protected]
Luan Luiz Gonçalves
UniversidadeFederaldeSãoJoãoDelRei - DepartamentodeComputação - [email protected]
Resumo: Este artigo apresenta um ambiente de programação visual para a criação de aplicações musicais. Estas aplicações musicais são baseadas na API webaudio e funcionam em navegadores da Internet. A ferramenta em questão utiliza a programação por blocos e conexões e gera código de aplicações baseado em seus diagramas.
Palavras-chave: Geração de código. Ambiente de programação visual. Webaudio.
Musical Programming to the web with NONONO
Abstract: This paper presents a Visual Programming Environment to Musical Application Creation. These Musical Applications are based on Webaudio API and work on web browsers.
The developed tool uses block and connection programming and generates code based on diagrams.
Keywords: Code generation. Visual Programming Environment. Webaudio.
1. Introdução
O desenvolvimento de aplicações computacionais costuma ser feito, em sua grande maioria, por meio de linguagens de programação. Contudo, é possível encapsular este desenvolvimento em outros paradigmas de programação que não implica na manipulação direta da linguagem de programação. Tal encapsulamento pode simplificar o desenvolvimento de protótipos e auxiliar na criação de aplicações e no ensino de programação (FRASER, 2012). Entre as formas utilizadas de construção de programas que não utilizam diretamente a linguagem de programação está a programação por meio de componentes gráficos / visuais.
Ferramentas de programação visual costumam ser específicas para determinado domínio de aplicação como o Pure Data para programação musical (PUCKETTE et al., 1996), programação de Circuitos Lógicos Programáveis com CLP (COSTA, 2006) ou para ensino de computação como a Scratch (RESNICK et al., 2009) e o Google blockly (FRASER, 2012).
KAEHLER, 2008) para a implementação das funcionalidades do domínio de aplicação de Visão Computacional.
Apesar de estar descontinuada oficialmente, esta ferramenta possui um grande potencial para o ensino e programação de Processamento Digitais de Imagens além de possuir características claramente atrativas para outros segmentos como Ensino de computação, Visão computacional, Computação Musical e Arte Digital.
A refatoração de código da ferramenta Harpia para a reativação deste projeto deu origem ao projeto Mosaicode, apresentado neste artigo. Este projeto teve inicio com a refatoração do código da Ferramenta Harpia e continuou com uma reescrita total desta ferramenta. Isto permitiu isolar a geração de código da ferramenta inicial e adicionar à mesma outros domínios de aplicação e outras linguagens de programação.
Neste artigo, apresentaremos a utilização da ferramenta Mosaicode para a programação visual de aplicações musicais em Javascript utilizando para isto a API webaudio.
2. O projeto Mosaicode
O projeto Mosaicode trata-se de um ambiente de programação visual que utiliza o paradigma de encapsulamento de código em blocos onde cada bloco realizada uma tarefa específica. A visão geral desta ferramenta é ilustrada na Figura 1.
Blocos diferentes podem ser combinados por meio de conexões para a criação de aplicações. Para a geração de código, um Gerador é utilizado de forma que a alteração e manipulação do gerador permita criar diferentes trechos de código.
A seguir, apresentaremos os elementos deste ambiente de programação.
Figura 1: Ambiente de programação Visual da ferramenta Mosaicode 2.1. Blocos
Os Blocos da ferramenta Mosaicode são as unidades de código iniciais de programação. Cada bloco pode possuir um conjunto de propriedades estáticas, configuradas na própria ferramenta Mosaicode ou propriedades dinâmicas, configuradas por outros objetos.
A configuração de propriedades estáticas é apresentada na Figura 2.
Figura 2: Configuração de propriedades do Oscilador
As propriedades dinâmicas dos blocos são representadas na forma de portas de conexões. As portas de entrada são utilizadas para configurar dinamicamente um Bloco e as portas de saída permitem utilizar a saída de processamento de um Bloco para a configuração de outro Bloco.
Entradas e saídas são combinadas por meio de Conexões.
2.2. Conexões
Conexões são as ligações entre os blocos. Uma conexão possui um tipo e apenas conexões compatíveis podem ser feitas. Isto garante que um bloco só irá receber valores que o mesmo sabe como utilizar. A conexão entre blocos deve ajustar a troca de valores de entrada e saída entre dois trechos de código no momento da geração do código pelo Gerador.
A combinação de blocos e conexoes geram diagramas de programação, conforme ilustrado na Figura 3.
Figura 3: Exemplo de Diagrama e Conexões 2.3. Geradores
Blocos e Conexões costumam pertencer a um domínio de aplicação específico e são desenvolvidos para uma linguagem específica. Da mesma forma, um Gerador de código específico pode ser criado para um determinado domínio e linguagem de programação. Ao Gerador cabe processar individualmente cada bloco e conexão para a criação do código-fonte final do Diagrama.
3. Geração de aplicações musicais Web
A geração de aplicações musicais para a web pela ferramenta Mosaicodeiniciou-se com a criação de uma biblioteca para este propósito. Isto implicou no desenvolvimento de um conjunto de Blocos, Conexões e um Gerador para esta linguagem.
O conjunto inicial de Blocos contava com objetos que encapsulavam funções matemáticas, Objetos para interface, Objetos sonoros, entre outros. Uma parte do conjunto de blocos para este fim é apresentado na Figura 4.
Os objetos de Som desta biblioteca são baseados nos objetos já existentes na API webaudio. Esta API possui diversos objetos sonoros já definidos e também diversos efeitos de áudio e permitem transformar o navegador Web em um ambiente de programação musical (ROBERTS; WAKEFIELD; WRIGHT, 2013).
As conexões em Javascript / webaudio, diferentemente das conexões em C, não podem utilizar ponteiros pois os mesmos não existem nesta linguagem de programação. Por esta razão, as conexões de saída de um objeto são funções armazenadas em um vetor e que podem ser chamadas pelo objeto origem. Um trecho de código gerado é apresentado na Figura 5.
Isto permitiu que uma mesma saída fosse conectada a diversos objetos e que o
Figura 4: Alguns objetos para a geração de aplicações Web
Figura 5: Exemplo de código Gerado aproveitamento de código da mesma fosse ainda maior.
Por fim, o Gerador de código criado consegue mesclar elementos de GUI, como sliders ou botões, com código Javascript “não visível” de forma a permitir a criação de aplicações complexas integradas a páginas HTML.
4. Conclusão
Este artigo apresentou a refatoração de código da ferramenta Harpia que culminou na criação do projeto Mosaicode. Este projeto, além de refatorar a ferrament original, alterou seu código para permitir que esta ferramenta gerasse código para outros domínios de aplicação.
Neste artigo apresentamos a geração de código para a API webaudio em Javascript utilizando a ferramenta Mosaicode. Esta geração de código foi possível graças ao desenvolvimento de uma biblioteca de blocos, conexões e um Gerador de código para este
e outros a ser distribuído juntamente com esta ferramenta.
Referências:
BRADSKI, Gary; KAEHLER, Adrian. Learning OpenCV: Computer vision with the OpenCV library. [S.l.]: "O’Reilly Media, Inc.", 2008.
COSTA, César da. Projetando controladores digitais com fpga. Editora Novatec, primeira ediçao, Maio de, v. 9, 2006.
DIDKOVSKY, Nick; HAJDU, Georg. Maxscore: Music notation in max/msp. In: ICMC.
[S.l.: s.n.], 2008.
FRASER, Neil. Google blockly-a visual programming editor. URL: http://code. google.
com/p/blockly, accessed Aug, 2012.
PUCKETTE, Miller et al. Pure data: another integrated computer music environment.
Proceedings of the Second Intercollege Computer Music Concerts, p. 37–41, 1996.
RESNICK, Mitchel et al. Scratch: programming for all. Communications of the ACM, ACM, v. 52, n. 11, p. 60–67, 2009.
ROBERTS, Charles; WAKEFIELD, Graham; WRIGHT, Matthew. The web browser as synthesizer and interface. In: CITESEER. NIME. [S.l.], 2013. p. 313–318.
Notas
1Disponível em <http://s2i.das.ufsc.br/harpia/>
2Disponível em <http://alsamodular.sourceforge.net/>.
