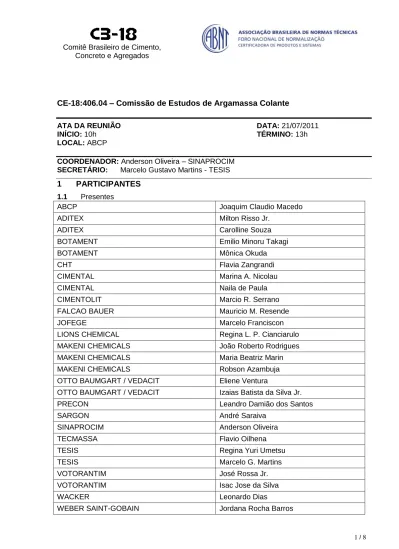

CE-18:406.04 – Comissão de Estudos de Argamassa Colante
ATA DA REUNIÃO DATA: 21/07/2011
INÍCIO: 10h TÉRMINO: 13h
LOCAL: ABCP
COORDENADOR: Anderson Oliveira – SINAPROCIM SECRETÁRIO: Marcelo Gustavo Martins - TESIS
1 PARTICIPANTES
1.1 Presentes
ABCP Joaquim Claudio Macedo
ADITEX Milton Risso Jr.
ADITEX Carolline Souza
BOTAMENT Emilio Minoru Takagi
BOTAMENT Mônica Okuda
CHT Flavia Zangrandi
CIMENTAL Marina A. Nicolau
CIMENTAL Naila de Paula
CIMENTOLIT Marcio R. Serrano
FALCAO BAUER Mauricio M. Resende
JOFEGE Marcelo Franciscon
LIONS CHEMICAL Regina L. P. Cianciarulo
MAKENI CHEMICALS João Roberto Rodrigues
MAKENI CHEMICALS Maria Beatriz Marin
MAKENI CHEMICALS Robson Azambuja
OTTO BAUMGART / VEDACIT Eliene Ventura
OTTO BAUMGART / VEDACIT Izaias Batista da Silva Jr.
PRECON Leandro Damião dos Santos
SARGON André Saraiva
SINAPROCIM Anderson Oliveira
TECMASSA Flavio Oilhena
TESIS Regina Yuri Umetsu
TESIS Marcelo G. Martins
VOTORANTIM José Rossa Jr.
VOTORANTIM Isac Jose da Silva
WACKER Leonardo Dias
WEBER SAINT-GOBAIN Jordana Rocha Barros
2 / 8 1.2 Ausentes justificados:
Elisabete Kudo (Saint-Gobain)
Andreas Lumpp (ASHLAND)
Sidney Estevão do Nascimento (Colabem)
2 EXPEDIENTE
2.1 Caso o coordenador e/ou secretário não comparecer (em) à reunião, indicar quem atuou, bem como novas nomeações por eleição.
Nada consta.
2.2 Indicar a leitura, correção e aprovação da ata anterior.
Foi realizada a leitura da ata da reunião anterior. O texto foi aprovado, no entanto, em relação ao item 3.1, o Sr. Isac (Votorantim Cimentos) comentou que as argamassas colantes do tipo ACI também podem apresentar a propriedade deslizamento reduzido, assim como as argamassas colantes tipo ACII e ACIII.
2.3 Registrar a correspondência recebida e/ou expedida.
Nada consta.
2.4 Distribuição dos documentos aos membros da comissão.
Nada consta.
_________________________________________________________________________
3 ASSUNTOS TRATADOS
3.1 Projeto ABNT NBR 14085 - Argamassa colante industrializada para assentamento de placas cerâmicas - Determinação do deslizamento
Dando continuidade à revisão do Projeto ABNT NBR 14085, conforme definido na reunião realizada em 26/05/11, a ABCP realizou os ensaios de deslizamento com uma argamassa colante formulada e fornecida pela Cimental e três tipos de placas (porcelanato conforme as especificações da norma vigente, vidro jateado e vidro liso). As placas de vidro foram fornecidas pela Votorantim Cimentos.
Os resultados obtidos estão apresentados abaixo, sendo que para cada tipo de placa o ensaio foi repetido três vezes, utilizando-se a mesma argamassa colante.
Deslizamento (mm)
Porcelanato Vidro jateado Vidro liso
Ensaio 1 Ensaio 2 Ensaio 3 Ensaio 1 Ensaio 2 Ensaio 3 Ensaio 1 Ensaio 2 Ensaio 3
0,3mm 0,5mm 0,3mm 0,6mm 0,5mm 0,5mm DT DT DT
DT: deslizamento total.
Ensaio de Deslizamento - argamassa colante
0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4
porcelanato vidro jateado vidro liso
deslizamento (mm)
3 / 8 O Sr. José Rossa Junior (Votorantim Cimentos) comentou que os resultados apresentados mostraram-se coerentes, ou seja, as placas de vidro liso apresentaram módulos elevados de deslizamento e as placas de vidro jateado com módulos mais próximos aos obtidos com as placas de porcelanato.
A Sra. Regina (Lions) comentou que o vidro jateado pode constituir uma alternativa para otimização da padronização das placas utilizadas no ensaio, sobretudo em relação à grande diversidade de tardoz e massa dos porcelanatos disponíveis no mercado. O Sr. Macedo (ABCP) comentou que o vidro transparente permite a visualização, durante a execução do ensaio, do amassamento dos cordões.
Por outro lado, o Sr. Anderson (Sinaprocim) comentou que há diferentes tipos de processos de jateamento do vidro e consequentemente diferentes níveis de rugosidade, que podem influenciar os resultados finais. Houve consenso de que para o vidro jateado apresentar-se efetivamente como uma alternativa ao porcelanato é necessário um estudo mais aprofundado e considerando um universo amostral maior. Dado o compromisso assumido junto à ABNT para conclusão da revisão e considerando o interesse de alguns participantes nesse aprofundamento, o Sr. Anderson sugeriu e houve consenso que esse tema seja tratado por um comitê técnico permanente, para ser considerado eventualmente numa revisão futura.
Assim, quanto ao método de ensaio, decidiu-se pela revisão do texto normativo vigente considerando as sugestões discutidas em reuniões anteriores desta comissão. Os textos alterados estão apresentados a seguir:
Item 4.8 – desempenadeira metálica.
O início do parágrafo foi alterado conforme texto abaixo de forma prever o uso de uma desempenadeira metálica que cubra toda extensão da placa de substrato-padrão:
“Desempenadeira metálica com pelo menos um lado denteado e largura 50 cm ou duas desempenadeiras perfeitamente unidas lateralmente, de modo que ao estender os cordões de argamassa sobre o substrato-padrão não haja emendas.”
Item 4.9
Foi incluída a resolução do cronômetro conforme texto abaixo:
“Cronômetro com resolução mínima de 1 s.”
Item 4.10
Este item e a figura 1 foram inseridos conforme texto abaixo, para o uso de um quadro articulado na realização do ensaio:
“Quadro articulado para fixar e posicionar verticalmente o substrato-padrão, conforme figura 1.”
Suporte superior para apoiar o substrato 90º
Figura 1 – Quadro articulado.
Item 6.3
O início do parágrafo foi alterado para otimizar o procedimento de aplicação da argamassa.
Também foi incluída a figura 2. O texto foi alterado conforme abaixo:
“Na posição horizontal imprimar o substrato-padrão com a argamassa em dois movimentos de “vem”, conforme a figura 2. Retirar e descartar o excesso de argamassa retido na desempenadeira.
Prosseguir à formação dos cordões conforme os procedimentos indicados na seção 8....”
Figura 2 – Sentido da imprimação do substrato-padrão.
Item 6.5
Foram incluídas: orientação para o posicionamento dos porcelanatos de forma centralizada nos cordões da argamassa, a sequência da ordem para colocação dos porcelanatos durante a execução do ensaio, a limpeza e a verificação do porcelanato para reuso. Também foram inseridas as figuras 3 e 4. O texto foi alterado conforme abaixo:
“...posicionar três placas cerâmicas, lado tardoz, centralizadas nos cordões da argamassa (figura 3)...”.
Figura 3 – Placa cerâmica sobre os cordões da argamassa.
A ordem de colocação das massas-padrão sobre as placas cerâmicas deverá ser igual à ordem de colocação das placas cerâmicas sobre os cordões de argamassa. Além disso, as massas-padrão deverão ser posicionadas somente após a colocação da 3ª placa cerâmica sobre a argamassa.
Antes de colocar as placas cerâmicas sobre a argamassa fazer as marcações dos pontos de leitura para garantir que a leitura inicial e final do deslizamento nas placas cerâmicas seja feita nos mesmos pontos, conforme figura 4.
Fita adesiva Régua metálica
placa cerâmica
argamassa substrato-padrão
5 / 8 Figura 4 - Marcação dos pontos de leitura e a ordem de colocação das massas-padrão,
sendo que as massas-padrão deverão ser posicionadas somente após a colocação da 3ª placa cerâmica.
As placas cerâmicas usadas no ensaio poderão ser reutilizadas, para tanto, deve ser feita uma lavagem imediata após o ensaio ou pelo menos a imersão em água para evitar a secagem da argamassa e impregnação dos poros. As placas cerâmicas devem ser lavadas sob água abundante com escova de cerdas macias e na sequência devem ser secas em estufa a 70ºC por 12 h.
O tardoz e a massa das placas cerâmicas devem ser verificados após cada limpeza, sendo que o tardoz não deve conter resíduos de argamassa.
A cada 50 ensaios as peças cerâmicas devem ser revalidadas para atender aos requisitos exigidos pela norma.
As placas cerâmicas devem ser descartadas sob suspeita de qualquer alteração.”
Item 6.8
O Item 6.7 foi desmembrado e criados os itens 6.8 e 6.9. O item 6.8 estabelece o tempo máximo de 5 min para aplicação da argamassa no substrato-padrão, realização das leituras iniciais e o posicionamento do conjunto na vertical. O texto alterado segue abaixo:
“Todo o procedimento desde a aplicação da argamassa até o posicionamento do substrato-padrão na vertical deve ser realizado em no máximo 5 min.”
Item 6.9
Neste item foi esclarecido que o tempo de 20 min para execução do ensaio é exatamente o tempo em que o conjunto está na vertical, o texto modificado segue abaixo:
“ Decorridos 20 min do posicionamento do substrato-padrão na vertical ....”
Item 7.3
Neste item foi alterada a condição para repetição do ensaio, além da alteração do valor condicionante para esta situação. O texto alterado segue abaixo.
“Se a diferença entre valores individuais for superior a 2mm repetir o ensaio completo uma única vez.
Adotar como resultado final o valor encontrado na repetição.”
Desta forma, a revisão deste projeto foi concluída. A apresentação dos resultados dos ensaios testes com o porcelanato e as placas de vidro e a versão revisada deste projeto de norma serão disponibilizados no Livelink.
3.2 Projeto ABNT NBR 14081 - Argamassa colante industrializada para assentamento de placas cerâmicas - Requisitos
1 2 3
Pontos de leitura inicial e final
Foi iniciada a revisão da norma de especificação, projeto ABNT NBR 14081.
Quanto ao requisito deslizamento, conforme discutido na reunião realizada em 26/05/11, houve consenso de que seja tratado como requisito opcional, assim como na normalização européia e assim como é tratada a propriedade tempo em aberto estendido na norma brasileira vigente. Portanto, o deslizamento deverá ser uma propriedade avaliada no caso de argamassas colantes que apresentarem nas suas embalagens uma designação que referencie a propriedade “deslizamento reduzido”. Optou-se por utilizar a sigla “T”, assim como nas normas EN12004 - Adhesives for tiles - Requirements, evaluation of conformity, classification and designation e ISO13007 - Ceramic tiles - Grouts and adhesives - Part 1:
Terms, definitions and specifications for adhesives. O limite máximo para deslizamento foi alterado de 0,7mm para 2mm, sendo que houve consenso de que o novo limite é mais adequado considerando a sensibilidade do método de ensaio e sem implicar em perdas ao usuário, considerando as técnicas comumente empregadas no assentamento dos pisos e azulejos. Destacou-se ainda que o limite máximo 2mm é também especificado na norma americana ANSI A118:1999 - Specifications For Dry-set Portland Cement Mortar.
As alterações estão apresentadas abaixo:
Item 3.1.5
Foi inserida a definição para a argamassa colante com deslizamento reduzido:
“argamassa colante industrializada – tipo T: Argamassa colante industrializada dos tipos I, II e III, com deslizamento reduzido.”
Item 5
A tabela de requisitos foi dividida entre “propriedades fundamentais” e “propriedades opcionais”, conforme tabela abaixo.
Tabela 1 — Requisitos de argamassa colante
PROPRIEDADES FUNDAMENTAIS
Requisito Método de ensaio Unidade Critério
ACI ACII ACIII
Tempo em aberto ABNT NBR 14081-3 min 15 20 20
Resistência de aderência à tração aos 28 dias em:
- cura normal - cura submersa - cura em estufa
ABNT NBR
14081-4 MPa
MPa MPa
0,5
0,5 -
0,5
0,5
0,5
1,0
1,0
1,0 PROPRIEDADES OPCIONAIS
Requisito Método de ensaio Critério
Tempo em aberto estendido (E) ABNT NBR 14081-3
Argamassa do tipo I, II ou III, com tempo em aberto estendido em no mínimo 10 min além do especificado
como propriedade fundamental.
Deslizamento reduzido (T) ABNT NBR 14081-5
Argamassa do tipo I, II ou III, com deslizamento menor ou igual a 2mm
Nota: as siglas “E” e “T” relativas respectivamente às propriedades opcionais “tempo em aberto estendido” e “deslizamento reduzido”, devem estar marcadas nas embalagens das argamassas colantes destinadas a atender tais propriedades, conforme item 6 a seguir.
Item 6 a)
Foi inserida a designação “T” para as argamassas colantes do tipo ACI, ACII e ACIII.
7 / 8 Nenhuma outra sugestão de revisão deste projeto foi apresentada e houve consenso entre os participantes de que os requisitos e critérios, conforme a tabela acima, estão adequados para a avaliação da qualidade das argamassas colantes, nesse momento. Portanto, a revisão deste projeto foi concluída.
A versão revisada deste projeto de norma será disponibilizada no Livelink.
Por sugestão do coordenador desta comissão foi definido que na próxima reunião desta comissão deverá ser definido o encaminhamento para a ABNT dos projetos cuja revisão já foi concluída, a fim de disponibilizá-los para consulta nacional.
3.3 Expansão por umidade de placas cerâmicas
O Sr. Flávio Oliveira (Tecmassa) solicitou um espaço nesta comissão de estudos para comentar sua preocupação em relação à expansão por umidade de placas cerâmicas, que interfere no desempenho do conjunto. O Sr. Flávio distribuiu aos participantes material impresso com informações técnicas sobre o assunto. Essa é uma discussão que deverá ser tratada nas reuniões da norma de assentamento, tratada no próximo item.
3.4 Revisão das normas de assentamento
Estão sendo revisadas as seguintes normas de assentamento:
NBR 13.753 - Revestimento de piso interno ou externo com placas cerâmicas e com utilização de argamassa colante - Procedimento
NBR 13.754 - Revestimento de paredes internas com placas cerâmicas e com utilização de argamassa colante - Procedimento
NBR 13.755 - Revestimento de paredes externas e fachadas com placas cerâmicas e com utilização de argamassa colante - Procedimento
NBR 8.214 - Assentamento de azulejos - Procedimento
NBR 9.817 - Execução de piso com revestimento cerâmico - Procedimento
As reuniões estão sendo realizadas na Anfacer – Associação Nacional dos Fabricantes de Cerâmica para Revestimento – Avenida Paulista, 453 - São Paulo/SP.
Destacou-se a importância de que os participantes desta comissão também participem das discussões de revisão das normas de assentamento. O calendário atualizado das próximas reuniões pode ser consultado junto à Anfacer no telefone: (11) 3289 7555, com a Sra. Ana Paula M. Menegazzo (Coordenadora da CE 02.109.10 - Placas Cerâmicas).
Finalmente foi definida a pauta da próxima reunião, apresentada no item 5.
A reunião foi encerrada.
4 OUTROS ASSUNTOS
4.1 Solicitações à Secretaria do CB-18:
Disponibilização no Livelink da norma ABNT NBR 15463:2007 - Placas cerâmicas para revestimento - Porcelanato.
4.2 Datas das próximas reuniões, conforme proposta discutida com os participantes:
25/08/11;
22/09/11;
27/10/11;
24/11/11;
15/12/11.
5 PRÓXIMA REUNIÃO:
Data: 25/08/2011
Horário: 10h00min às 13h00min
Local: ABCP
ORDEM DO DIA:
Conclusão da revisão do Projeto ABNT NBR 14082 - Argamassa colante industrializada para assentamento de placas cerâmicas - Execução do substrato-padrão e aplicação de argamassa para ensaios;
Revisão do Projeto ABNT NBR 14086 - Argamassa colante industrializada para assentamento de placas cerâmicas – Determinação da densidade de massa aparente.
Definição do encaminhamento dos projetos com revisão concluída para a ABNT, para disponibilização para consulta nacional.
