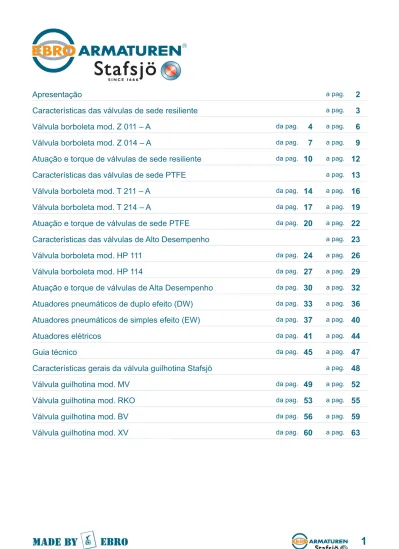

Apresentação. Características das válvulas de sede resiliente. Válvula borboleta mod. Z 011 A. Válvula borboleta mod. Z 014 A
63
0
0
Texto
(2) QUEM SOMOS Ebro Armaturen iniciou sua produção de válvulas borboleta em Hagen (Alemanha) em 1972 perseguindo desde o início o objetivo de construir produtos conáveis e de alta qualidade. Hoje o Grupo Bröer é composto de cerca de 600 colaboradores em nosso escritório central em Hagen, nossas plantas produtivas na Itália, Alemanha, Tailândia, Suécia e China, subsidiárias na Europa e ultramar. A rede produtiva e distributiva garante a presença necessária para satisfazer as exigências técnicas, comerciais e de pós-vendas dos nossos clientes. Podemos propor diversas soluções de válvulas borboleta: desde a válvula borboleta básica para a construção civil, como para a válvula borboleta de alto desempenho para aplicações com pressões e temperaturas elevadas até a válvula borboleta de sede em Teon para a indústria química, farmacêutica e alimentícia, além de atuadores pneumáticos e elétricos diretamente projetados e construídos por nós segundo as exigências especícas da válvula borboleta. Em 2006, a Stafsjö AB, tradicional fabricante sueco de válvulas guilhotina, passa a fazer parte do Grupo Bröer, permitindo-nos oferecer uma vasta gama de válvulas guilhotina à indústria de papel e celulose, alimentícia, de processo e tratamento de águas. Todos os produtos são fabricados com o conceito inovador e tecnologicamente avançados com o auxílio da tecnologia CADCAM aplicada à usinagem CNC. Nossa produção é certicada segundo a norma DIN EN ISO 9000, recebendo a primeira certicação em 1993. A EBRO Stafsjö Valves do Brasil, presente no mercado brasileiro desde 2007, vem conhecendo uma rápida expansão de sua própria atividade graças à vasta gama produtiva e à alta qualidade de seus produtos e do serviço oferecido. Localizada na cidade de São Paulo, Brasil, em um edifício de 500 m² de área coberta, concentrando a distribuição dos produtos EBRO Armaturen e Stafsjö ao mercado nacional, mantém estoques de válvulas borboleta, válvulas guilhotina, atuadores e controles, comercializando-os e prestando serviços de engenharia e aplicações.. 2.
(3) VÁLVULA BORBOLETA Z011 / Z014 VÁLVULAS DE SEDE RESILIENTE RESUMO DAS VANTAGENS DO PRODUTO. 1. O dispositivo de segurança anti-expulsão do eixo previne a remoção inadvertida do eixo quando se instala o atuador ou durante os procedimentos de manutenção.. 2. As válvulas borboleta EBRO atendem aos requerimentos da Norma do Sistema de Aquecimento datado de 1º de junho de 1994.. 3. A construção especial da sede* (incorporando seu projeto especial para posicionamento no corpo para prevenir movimentos quando em operação) ecientemente veda o disco contra o meio, as localizações do eixo e as superfícies de contato com os anges evitando-se a necessidade de juntas de vedação para os anges.. 4. A superfície de vedação do disco polida em acabamento espelhado garante o benefício de operação em torque reduzido e absoluta vedação até a máxima pressão de 16 bar. Este projeto prove características de alta vazão.. 5. O corpo da válvula é completamente usinado em equipamentos de alta precisão de forma que a sede da válvula com as localizações do eixo podem ser perfeitamente posicionados para garantir um mínimo desgaste operacional e uma maior vida em serviço. 6. O eixo é suportado por múltiplos mancais para se prevenir exões devido às altas presses elevando a duração da válvula. * Veja gura 2. Figura 1. 1. Ao centro da sede e por toda sua circunferência há um anel ressaltado com o correspondente rebaixo no corpo da válvula, garantindo um sempre perfeito posicionamento da sede.. 2. O perl de contato da sede com o corpo assegura uma estabilidade geométrica e dimensional.. 3. Os insertos metálicos nas localizações do eixo garantem um preciso posicionamento da sede com o corpo da válvula, prevenindo a deformação da sede durante o movimento de rotação (abertura e fechamento) do disco (tamanhos DN 250 e maiores têm o inserto metálico vulcanizado).. 4. As partes nais de conexão de vedação das faces da sede têm uma forma convexa. Durante a montagem da válvula na tubulação a deformação controlada do volume da sede é atingida quando xada entre anges (veja gura 1). Essa deformação controlada restringe qualquer aumento no torque operacional e elimina danos ou destruição dos elastômeros. Figura 2. 3.
(4) VÁLVULA BORBOLETA WAFER MOD. Z 011 – A DADOS TÉCNICOS Diâmetro:. DN 20 – DN 1200 (DN 20 apenas PN10/16). Face-a-face:. EN 558 Serie 20 (DIN 3202 T3 K1) ISO 5752 Serie 20 API 609 Tabela 1 BS 5155 Serie 4. Flange:. DIN 2501 PN 6/10/16 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS B 2212-10 K. Flange solto:. DIN 2641 e DIN 2642. Flange encaixe:. DIN 2576. Forma do ange:. DIN 2526, Forma A-E, ANSI RF. Flange superior:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação: DIN 3230 T3 BO, BN (Vazamento Faixa 1) ISO 5208, Categoria 3 API 598 Tabela 5 ANSI B 16-104, Classe VI Temperatura:. –20 °C a + 160 °C (dependendo da pressão, meio e material) Pressão operação: max. 16 bar Válvula borboleta wafer universal. A grande variedade de materiais permite a aplicação em diferentes indústrias. CARACTERÍSTICAS - Vedação absoluta com uxo bi-direcional. - O corpo da válvula e o disco são precisamente usinados resultando em baixo torque operacional, longo ciclo de vida e conabilidade. - Triplos mancais no eixo prevenindo deexões do eixo e garantindo alinhamento mesmo depois de muitos anos de operação. - Flange com quarto furos de montagem assegurando correta localização da válvula em instalação. - Possível montagem com ange simples (por favor, contate nosso Departamento Técnico). - Pode ser instalada em qualquer posição desejada. - Livre de manutenção. - Pode ser desmontada, material reciclável.. APLICAÇÕES GERAIS - Indústrias químicas e petroquímicas. - Distribuição e tratamento de águas. - Transporte pneumático. - Estaleiros. - Indústria de geração de energia. - Indústria alimentíci. - Construção civil. - Disponível versão livre de silicone para pintura e verniz.. 4. Diferencial pressão: max. Up 16 bar Vácuo:. 0,2 bar absoluto (dependendo do meio e temperatura).
(5) F. F. G. G H2. H1. VÁLVULA BORBOLETA WAFER MOD. Z 011 – A. Z. B. i D. D. C. A. Optional shaft end: Double flat acc. to EN ISO 5211. Z 011-A with bare shaft end according to EN ISO 5211. DN [mm] 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200. Size [in] 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40 48. Dimensions [mm] A 104 104 104 113 126 134 157 167 180 203 228 266 291 332 363 397 437 498 581 630 696 771 880. B 45 45 50 66 84 93 104 115 127 150 176 212 237 269 314 335 405 469 507 556 617 675 810. C 149 149 154 179 210 227 261 282 307 353 404 478 528 601 677 732 842 967 1088 1186 1313 1446 1690. D E Di 59 31,5 33 63 31,5 33 68 31,5 33 80 38 33 95 48,5 43 115 63,5 46 138 78,5 46 158 98,5 52 188 123,5 56 212 148 56 268 199 60 320 248 68 370 296 78 408 338 78(92)** 470 388 102 530 430,5 114 574 494,5 127 675 590 154 165 772 680 190 874 780 203 973 880 216 1070 980 254 1510 1170. * according to the mounted actuator ** face to face dim. acc. to EN 558 Tab. 20 (92 mm). F 54 54 54 54 54 54 65 65 65 90 90 125 125 150 150 210 210 300 300 300 300 350 350. Flange F04 F04 F04 F04 F04 F04 F05 F05 F05 F07 F07 F10 F10 F12 F12 F16 F14/F16 F16/F25 F16/F25 F25 F25 F30 F30. G 11 11 11 11 11 11 14 14 14 17 17 22 22 * * * * * * * * * *. H1 12 12 12 12 12 12 16 16 16 19 19 24 24 * * * * * * * * * *. H2 19 19 19 19 19 19 25 25 25 30 30 39 39 – – – – – – – – – –. Z – – – 22 25 45 65 85 111 139 190 240 287 330 378 417 474 563 660 757 860 956 1154. Weight [kg] (GG-25) 2 Piece TSShaft Shaft – 1,3 – 1,3 – 1,4 – 1,8 – 2,2 – 2,9 4,5 4,0 5,8 5,2 7,5 6,9 11,0 9,5 15,0 13,2 25,5 22,5 35,0 31,5 45,0 39,4 64,5 58,7 95,5 91,0 113,5 107,0 198,0 171,0 304,0 251,0 375,0 355,0 498,0 456,0 570,0 718,0 – 1156,0. Subject to change without notice.. 5.
(6) VÁLVULA BORBOLETA WAFER MOD. Z 011 – A MATERIAL SPECIFICATION AND PARTS LIST 15. 2. 3 15. 7. 11 1. 13. 11 9 17 18. 8. 12. 4 14. 11. 5. 10. 6. 19. 16 TS-Version. Pt. Description 1 Body Aluminiumalloy Grey Cast Iron Nodular Cast Iron Carbon Steel Stainless Steel Aluminium Bronze 2 Seat NBR EPDM CSM FPM VSI AU 3/4 Bearing bush Brass Polyamide PTFE 5 Seal DIN 7603 Copper 6 Plug screw DIN 908 Stainless Steel 7 Set screw DIN 915 Steel Stainless Steel 8 Disc Steel Stainless Steel. Aluminium Bronze Coating Surface Quality. Pts. 17-20: Cover plate for Valve DN 350. 20. Version with splitted shaft. Material G-AISi9Cu3 G-AISi10Mg GG-25 GGG-40 GGG-40.3 GS-C25 G-X5CrNiMo19-11-2 G-CuAI10Ni. Material-No. 3.2163 3.2381 0.6025 0.7040 0.7043 1.0619 1.4408 2.0975. ASTM B 380.1 361.1 40 B 60-40-18 WCB CF8M C 95800. Acrylonitrile butadiene rubber Ethylene propylene caoutchouc Chlorsulphonated polyethylene Fluorocarbon caoutchouc Silicon rubber Polyurethane elastomer MS 58 PA 66 Polytetraflourethylen. 2.0401. Cu G-X5CrNiMo19-11-2. 1.4408. 45 H galvanized A4-70 St 52.3 G-X5CrNiMo19-11-2 G-X6CrNiMo18-10 X2CrNiMo17-12-2 X6CrNiMoTi17-12-2 G-X2CrNiMoN26-7-4 Hastelloy G-CuAI10Ni Halar, Rilsan. 1.0570 1.4301 1.4408 1.4404 1.4571 1.4469 2.4883 2.0975. electropolished, mirror finished. B45. Pt. Description 9/10 Shafts Stainless Steel. Aluminium Bronze 11 O-ring NBR FPM 12 TS-disc Nodular Cast Iron Stainless Steel Aluminium Bronze Coating Surface Quality 13 TS-shaft Stainless Steel. Copper. 14. CF8M. 15. B8M. 16. 572-50 304 CF8M 316 L 316 Ti F 51 Hastelloy C 95800. 17 18 19 20. Aluminium Bronze Sleeve Stainless Steel O-ring NBR FPM Retainin ring Stainless Steel O-ring NBR Shaft retainer Brass Cover plate Grey Cast Iron Screw Steel Stainless Steel. Material. Material-No. ASTM. X39CrMo17-1 X14CrMoS17 X5CrNiMo17-12-2 Hastelloy CuAl10Ni. 1.4122 1.4104 1.4401 2.4883 2.0975. 430 F 316 Hastelloy. Acrylonitrile butadiene rubber Fluorocarbon caoutchouc GGG-40 G-X5CrNiMo19-11-2 G-CuAI10Ni Halar, Rilsan. 0.7040 1.4408 2.0975. 60-40-18 CF8M C 95800. electropolished, mirror finished X14CrMoS17 X39CrMo17-1 X5CrNiMo17-12-2 CuAl10Ni. 1.4104 1.4122 1.4401 2.0975. 430F. X5CrNi18-10. 1.4301. 304. 316. Acrylonitrile butadiene rubber Fluorocarbon caoutchouc X39CrMo17-1. 1.4122. Acrylonitrile butadiene rubber MS 58. 2.0401. B45. GG-25. 0.6025. 40 B. 45 H galvanized A2-70 A4-70 Other materials upon request.. B8 B8M Subject to change without notice.. 6.
(7) VÁLVULA BORBOLETA LUG MOD. Z 014 – A DADOS TÉCNICOS Diâmetro:. DN 20 – DN 1200 (DN 20 apenas PN10/16). Face-a-face:. EN 558 Série 20 (DIN 3202 T3 K1) ISO 5752 Série 20 API 609 Tabela 1 BS 5155 Serie 4. Flange:. DIN 2501 PN 6/10/16 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS B 2212-10 K. Flange solto:. DIN 2641 e DIN 2642. Flange encaixe:. DIN 2576. Forma da ange:. DIN 2526, Forma A-E, ANSI RF. Flange superior:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação: DIN 3230 T3 BO, BN (Vazamento Faixa 1) ISO 5208, Categoria 3 API 598 Tabela 5 ANSI B 16-104, Classe VI Temperatura:. –20 °C a + 160 °C (dependendo da pressão, meio e material). Pressão operação: max. 16 bar Válvula borboleta tipo lug com furos roscados. Este tipo permite a instalação em nal de tubulações (sempre com emprego de contraange).. Diferencial pressão: max. Up 16 bar Vácuo:. 0,2 bar absoluto (dependendo do meio e temperatura). CARACTERÍSTICAS - Vedação absoluta com uxo bi-direcional. - O corpo da válvula e o disco são precisamente usinados resultando em baixo torque operacional, longo ciclo de vida e conabilidade. - Triplos mancais no eixo prevenindo deexões do eixo e garantindo alinhamento mesmo depois de muitos anos de operação. - Pode ser desmontada. Possível reciclagem de materiais. - Possível montagem com ange simples (por favor, contate nosso Departamento Técnico). - Pode ser instalada em qualquer posição desejada. - Livre de manutenção. - Válvula totalmente reparável.. APLICAÇÕES GERAIS - Indústrias químicas e petroquímicas. - Distribuição e tratamento de águas. - Transporte pneumático. - Estaleiros. - Indústria de geração de energia. - Indústria alimentícia. - Construção civil. - Disponível versão livre de silicone para pintura e verniz.. 7.
(8) VÁLVULA BORBOLETA LUG MOD. Z 014 – A F. H2. H1. F G. B. D. i D. Z. C. A. Optional shaft end: double flat acc. to EN ISO 5211. E Z 014-A with bare shaft end according to EN ISO 5211. DN [mm] 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600. Size [in] 3. /4. 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24. Dimensions [mm] A 104 104 104 113 126 134 157 167 180 203 228 266 291 332 363 397 437 498. B 45 45 50 66 84 93 104 115 127 150 176 212 237 269 314 335 405 469. C 149 149 154 179 210 227 261 282 307 353 404 478 528 601 677 732 842 967. * according to the mounted actuator ** face to face dim. to EN 558 Tab. 20 (92 mm). 8. D 63 63 68 80 95 115 138 158 188 210 268 320 370 408 470 530 574 675. E Di 33 31,5 33 31,5 33 31,5 33 38 43 48,5 46 63,5 46 78,5 52 98,5 56 123,5 56 148 60 199 68 248 78 296 338 78(92)** 102 388 114 430,5 127 494,5 154 590. F 54 54 54 54 54 54 65 65 65 90 90 125 125 150 150 210 210 300. Flange F04 F04 F04 F04 F04 F04 F05 F05 F05 F07 F07 F10 F10 F12 F12 F16 F14/F16 F16/F25. G 11 11 11 11 11 11 14 14 14 17 17 22 22 * * * * *. H1 12 12 12 12 12 12 16 16 16 19 19 24 24 * * * * *. H2 19 19 19 19 19 19 25 25 25 30 30 39 39 – – – – –. Z – – – 22 25 45 65 85 111 139 190 240 287 330 378 417 474 563. Weight [kg] (GG-25) splitted TSShaft Shaft 2,1 – 2,1 – 2,1 – 4,0 – 4,8 – 5,5 – 8,6 9,1 9,8 10,4 10,1 10,7 13,1 14,6 18,8 20,6 29,5 32,5 37,0 40,5 54,8 60,4 81,5 87,3 101,4 105,9 136,3 142,8 240,5 267,5. Subject to change without notice..
(9) VÁLVULA BORBOLETA LUG MOD. Z 014 – A MATERIAL SPECIFICATION AND PARTS LIST 15. 2 3. 15. 7. 11. 1 13. 11 9 17 18. 8 12. 19. 4 11 14. 5. 10. 6. Pts. 17-20: Cover plate for Valve DN 350. 20. 16 TS-Version. Pt. Description 1 Body Nodular Cast Iron. Version with splitted shaft. Material. Material-No.. ASTM. GGG-40 GGG-40.3. 0.7040 0.7043. 60-40-18. 2 Seat Acrylonitrile butadiene rubber NBR Ethylene propylene caoutchouc EPDM Chlorsulphonated polyethylene CSM Fluorocarbon caoutchouc FPM Silicon rubber VSI Polyurethane elastomer AU 3/4 Bearing bush MS 58 2.0401 Brass PA 66 Polyamide PTFE Polytetrafluorethylen 5 Seal DIN 7603 Copper Cu 6 Plug screw DIN 908 Stainless Steel 1.4408 G-X5CrNiMo19-11-2 7 Set screw DIN 915 Steel 45 H galvanized Stainless Steel A4-70 8 Disc Steel 1.0570 ST 52.3 Stainless Steel 1.4301 X5CrNi18-10 1.4408 G-X5CrNiMo19-11-2 1.4404 X2CrNiMo17-12-2 1.4571 X6CrNiMOTi17-12-2 1.4469 G-X2CrNiMoN26-7-4 2.4883 Hastelloy Aluminium Bronze G-CuAI10Ni 2.0975 Coating Halar, Rilsan Surface Quality electropolished, mirror finished. Pt. Description 9/10 Shafts Stainless Steel. 11. 12. B45 13. O-ring NBR FPM TS-disc Nodular Cast Iron Stainless Steel Aluminium Bronze Coating Surface Quality TS-shaft Stainless Steel. Copper CF8M. 14 15. B8M 572-50 304 CF8M 316 L 316 Ti F 51 Hastelloy C 95800. 16 17 18 19 20. Sleeve Stainless Steel O-ring NBR FPM Retaining ring Stainless Steel O-Ring NBR Shaft retainer Brass Cover plate Grey Cast Iron Screw Steel Stainless Steel. Material. Material-No.. ASTM. X14CrMoS17 X5CrNiMo17-12-2 Hastelloy. 1.4104 1.4401 2.4883. 430F 316 Hastelloy. Acrylonitrile butadiene rubber Fluorocarbon caoutchouc GGG-40 G-X5CrNiMo19-11-2 G-CuAI10Ni Halar, Rilsan. 0.7040 1.4408 2.0975. 60-40-18 CF8M C 95800. electropolished, mirror finished X14CrMoS17 X39CrMo17-1 X5CrNiMo17-12-2. 1.4104 1.4122 1.4401. 430F. X5CrNi18-10. 1.4301. 304. 316. Acrylonitrile butadiene rubber Fluorocarbon caoutchouc X39CrMo17-1. 1.4122. Acrylonitrile butadiene rubber MS 58. 2.0401. B45. GG-25. 0.6025. 40 B. 45 H galvanized A2-70 A4-70 Other materials upon request.. B8 B8M Subject to change without notice. 9.
(10) ATUAÇÃO MANUAL – ELÉTRICA PARA VÁLVULA WAFER MOD. Z 011-A / Z 014-A HAND LEVER Size Hand [in] Lever 3/4-21/2 Size I Size II 3-5 Size III 6-8. F 54 65 90. H 70 80 100. L 155 195 276. Weight [kg] 0,1 0,15 0,5. F. L. H. DN [mm] 20- 65 80-125 150-200. WORM GEAR H 89 89 129 129 158 228 278 355. J 39 39 47 60 76 90 123 154. K 125 125 200 200 250 356 457 610. L 152 159 202 252 280 322 406 466. Weight [kg] 1,9 1,45 2,3 2,85 6,3 16,0 30,5 45,0. J. L. H. Gear Size I Size II Size III Size IV Size V Size VI Size VII Size VIII. K. Size DN [mm] [in] 20-65 3/4-21/2 80-125 3-5 150-200 6-8 250 10 300-350 12-14 400-450 16-18 500 20 600 24. The dimensioning of actuators refers to an operating pressure of 10 bar.. ELECTRIC ACTUATOR DN Size Actuator [mm] [in] Type 20-150 3/4-6 E 65 200-250 8-10 E 110 300-350 12-14 E 160 400-500 16-20 E 210. H 233 251 239 276. J K 172 80 245 125 279 198 369 315. L 139 139 139 139. M 119 134 157 215. Weight [kg] 7,0 14,0 25,0 40,0. The dimensioning of actuators refers to an operating pressure of 10 bar.. Other Actuators: See Documentation of the Manufacturer.. 10. Subject to change without notice..
(11) ATUAÇÃO PNEUMÁTICA PARA VÁLVULA WAFER MOD. Z 011-A / Z 014-A PNEUMATIC DOUBLE ACTING Size [in] 3 /4-21/2 3-5 6 8 10-12 14-18 20 24-28 32-36. Actuator EB4 EB5 EB6 EB8 EB10 EB12 EB265 EB270 EB280. H 96 108 123 136 155 182 232 278 278. J 74 88 103 115 135 159 152 220 220. K 49 55 62 68 79 94 76 110 110. L 145 174 208 250 312 367 390 445 600. Weight [kg] 1,1 1,7 2,6 4,3 6,8 12,0 18,0 32,0 42,0. J. L. K. H. DN [mm] 20-65 80-125 150 200 250-300 350-450 500 600-700 800-900. The dimensioning of actuators refers to the following operating conditions: Control air Pressure: 6 bar Operating Pressure: DN 20 - DN 300 10 bar DN 350 6 bar DN 400 - DN 600 3 bar Dimensioning for other conditions: upon request. PNEUMATIC SPRING RETURN EBF Actuator EB5 EB6 EB8 EB10 EB12 EB270. H 108 123 136 155 182 278. J 88 103 115 135 159 220. K 55 62 68 79 94 110. L 273 326 389 526 658 655. Weight [kg] 3,0 5,0 7,7 14,3 25,4 45,0. EB280. 278. 220. 110. 1020. 68,0. L. J K. H. DN Size [mm] [in] 20-100 3/4-4 125 5 150 6 200 8 250-300 10-12 350-400 14-16 450-600 18-24. The dimensioning of actuators refers to the following operating conditions: Control air Pressure: 6 bar Operating Pressure: DN 20 - DN 300 10 bar DN 350 6 bar DN 400 - DN 600 3 bar Dimensioning for other conditions: upon request. SWITCH BOX SERIES MSK/NSK MSK: Switch box with integrated micro limit switches. NSK: Switch box with integrated proximity switches.. 115. 100. 115. 60. 45. Other Actuators: See Documentation of the Manufacturer.. Subject to change without notice.. 11.
(12) VÁLVULA BORBOLETA WAFER MOD. Z 011-A / Z 014-A TORQUE - Os valores de torque especicados (MD) são baseados em meios líquidos e lubricantes. - Meios pós (não lubricantes) Md x 1,3. - Meios de alta viscosidade e gases secos Md x 1,2. - Os valores especicados são baseados no torque inicial de quebra. - Especicação de troque dinâmico disponível sob requisição. Referente ao dimensionamento de atuadores, por favor, contate nossos engenheiros.. DN [mm] 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200. VALORES K V - O valor Kv (m3 por hora) é o uxo da água a uma temperatura de 5 °C to 30 °C (41 °F to 86 °F) at Up de 1 bar. - Os valores Kv especicados são baseados em testes conduzidos pelos Laboratórios Hidráulicos DELFTER, Holanda. - Velocidade permissível do uxo Vmax 4,5 m/s para líquidos e Vmax 70 m/s para gases. - A função da regulagem de uxo é linear em um ângulo 30° a 70°. - Evite cavitação! Para outros valores, por favor, contate nossos engenheiros.. DN [mm] 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200. 12. Size [in] 3/ 4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24. 3 [bar] – – – – 5 7 8 9 15 36 59 150 200 350 420 720 900 1050. 28 32 36 40 48. 1560 2070 2700 4600 7800. Size [in] 3 /4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40 48. 20° – – – – 1,2 2 8 13 26 35 43 125 200 350 490 510 520 750 770 1200 1540 2200 5050. 30° 1 1,5 1,5 2,2 8 9 24 28 65 90 180 360 550 780 1050 1080 1100 1400 1755 2260 2280 3970 7900. Operating pressure 6 [bar] 10 [bar] 5 – 5 – 5 – 6 – 7 7 15 9 18 10 28 18 45 22 110 45 140 76 200 180 280 240 610 540 750 620 860 746 2255 1100 3000 2100. 16 [bar] – – – 8 9 18 24 37 59 125 200 240 360 700 850 1500 3690 5830. 2240 3800 4900 6780 12000. 8100 11200 14500 24400 44000. 40° 4 5 5 8 13 22 50 65 130 200 350 660 1000 1400 1800 2040 2200 2800. Opening 50° 8 10 11 15 22 42 95 130 230 360 580 1100 1600 2400 3100 3350 3500 5100. 3260 4550 6030 8300 13800. 5980 8230 10500 14480 19700. 3000 3450 6600 11500 21000 angel ° 60° 70° 19 11 24 15 27 16 33 21 50 38 77 115 150 240 180 340 350 530 640 900 1000 1600 1800 3100 2600 5000 4000 8000 5500 11000 6100 11500 6200 12000 8800 14000 10600 12900 17600 24000 33500. 17100 20300 29200 37100 53300. 80° 27 32 35 43 65 170 330 550 870 1350 3000 5300 7500 10800 12000 14600 15100 22000. 90° 32 36 40 50 85 215 420 800 1010 2100 4000 6400 8500 11500 14500 20500 21000 29300. 25300 36000 29300 44600 42150 59000 60300 81500 73050 102650.
(13) VÁLVULA BORBOLETA WAFER MOD. T 211-A / T 214-A VÁLVULA EM PTFE. RESUMO DAS VANTAGENS DO PRODUTO. 1. Top ange de acordo com EN/ISO 5211.. 2. As válvulas borboleta EBRO atendem aos requerimentos da Norma do Sistema de Aquecimento datado de maio de 1998.. 3. O disco e a haste formam um único conjunto para evitar a expulsão da haste. Inclusa sede em PTFE de segurança. Na versão com o disco revestido em PTFE (espessura mínima de 3mm) até uma parte da haste é revestida em PTFE min. 3mm.. 4. O alinhamento é suportado por três gaxetas auto- lubricantes.. 5. O perfeito perl da sede, do disco e do corpo, garantido por uma usinagem elaborada, assegura sempre uma perfeita vedação mesmo na zona mais crítica.. 6. Dupla vedação (Twin-Seal) disponível como padrão, na zona de passagem da haste. Vedação primária: é garantida por um preme gaxeta contra o colarinho da sede, graças às molas Belleville (molas prato) livres de manutenção. Vedação secundária: é garantida por uma guarnição especial em PTFE combinada com anéis de Viton.. 7. A sede em PTFE é preparada isostaticamente a uma espessura minima de 3mm (veja foto 2) e graças ao duplo ressalto, se obtém uma vedação no ange.. 8. O design especial do interno do corpo, garante e otimiza o contato com o elastômero de suporte, evitando durante a manobra de abertura e fechamento o fenômeno de cisalhamento e partição da sede de vedação, garantindo uma manobra perfeita.. 1. A sede tem estabilidade geométrica em toda sua superfície, graças à sua conformação isostática.. 2. Toda a superfície de vedação, como a zona da haste, é usinada com máquina de controle numérico.. 3. A zona de movimentação do disco é trabalhada perfeitamente esférica a 360, reduzindo desse modo o Kv e o esforço de acionamento, assegurando assim um vida mais longa da válvula.. 13.
(14) VÁLVULA BORBOLETA WAFER EM PTFE MOD. T 211-A CARACTERÍSTICAS TÉCNICAS. Válvula tipo wafer totalmente revestida em PTFE para meios agressivos e corrosivos. P projeto de selagem patenteada da haste garante conabilidade mesmo nas aplicações mais agressivas.. Diâmetro nominal:. DN 50 – DN 300. Face-a-face:. EN 558 Séries 20 (DIN 3202 T3 K1) ISO 5752 Séries 20 API 609 Tabela1 BS 5155, Tab. 6 Séries 4 NF E 29-305.1. Flange:. DIN 2501 PN 10/16 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS B 2212-10K. Flange design:. DIN 2526 Design A-E, ANSI B 16.5 RF, FF. Top ange:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação:. DIN 3230 T3 BO (Faixa Vazamento 1) ISO 5208, Categoria 3 API 598 Tabela 5 e ANSI B 16-104, Classe VI. Temperatura:. –40 °C to +200 °C (dependendo da pressão de operação) Pressão de operação: max. 10 bar, (16 bar para versões especícas). Pressão Diferencial:. max. Up 10 bar, (16 bar para versões especícas). Vácuo:. até 1 mbar absoluto (com inserto em elastômero silicone) de –10 °C a +160 °C. CARACTERÍSTICAS - Válvula borboleta revestida em PTFE para meios quimicamente tóxicos e altamente corrosivos. - Proteção ao meio-ambiente via EBRO-Safety seal. - Projeto de corpo bi-partido. - Possibilidade de isolamento térmico de acordo com prescrição da planta. - Pode ser instalada em qualquer posição desejada. - Livre de manutenção. - Pode ser desmontada, material pode ser reciclado. - Material em conformidade ao FDA.. APLICAÇÕES GERAIS. 1. 2. - Meios quimicamente tóxicos e altamente corrosivos. - Plantas de puricação. - Indústria farmacêutica. - Transporte de combustível, indústria de papel. - Produção de tintas e processos. - Indústria de alimentos. - Transporte de materiais perigosos. - Gás clorídrico úmido. - Acondicionamento de materiais. Selo de segurança e mambas extremidades da haste de acordo com o princípio de selagem EBRO Twin Seal principle: 1) Selagem primária através de molas prato, transmitindo pré tensão na área de segmentação esférica. 2) Selagem secundária da haste através de conexão ChevronPTFE e O-ring.. 14.
(15) VÁLVULA BORBOLETA WAFER EM PTFE MOD. T 211-A F F G H2. H1. G. B. D. i D. Z. C. A. Optional shaft end: double flat acc. to EN ISO 5211. E T 211-A with bare shaft acc. EN ISO 5211. DN [mm] 50 65 80 100 125 150 200 250 300. Size [in] 2 21/2 3 4 5 6 8 10 12. Dimensions [mm] A 135 150 157 180 195 210 240 275 300. B 80 82 108 118 130 142 169 217 240. C 215 232 265 298 325 352 409 492 540. D 112 120 138 160 190 215 269 324 374. Di 60,8 60,8 79,5 99,0 124,5 150,5 195,5 247,5 292,5. E 43 46 46 52 56 56 60 68 78. F 54 54 65 65 90 90 90 125 125. Flange F04 F04 F05 F05 F07 F07 F07 F10 F10. G 11 11 14 14 17 17 17 22 22. H1 12 12 16 16 19 19 19 24 24. H2 19 19 25 25 25 30 30 39 39. Z 41 41 66 85 112 141 187 239 283. Weight [kg] 2,8 3,4 4,5 5,9 8,1 9,5 15 24 34. Subject to change without notice.. 15.
(16) VÁLVULA BORBOLETA WAFER EM PTFE MOD. T 211-A MATERIAL SPECIFICATION AND PARTS LIST. 13 4 4. 6 3 5 7 8. 1 K1. 2 3. 1. 11. 14. 8 7. 4 9 10. 14. 5. 12 6 PTFE-lined butterfly valve DN 80–200. Pt. Description 1 Body Nodular Cast Iron Stainless Steel Seat PTFE Elastomer insert Silicon standard EPDM optional. 4. 6. Material. Material-No.. ASTM. GGG-40.3 G-X6CrNiMo18-10 X2CrNiMo17-12-2. 0.7043 1.4408 1.4404. A395 CF8M 316L. Polytetrafluorethylen. PTFE. PTFE. Silicon-rubber MVQ Etylene propylene caoutchouk EPDM Flourcarbon caoutchouk. FPM optional DU-bearing Iron/PTFE coated Trust collar X5CrNiMo 17-12-2 1.4401 Stainless Steel Bellev.spr.washer X12CrNi177 1.4310 Stainless Steel O-Ring Flourcarbon caoutchouk FPM FPM Silicon FPM/ PTFE-coated. Recommended spare parts Recommended for coated discs 1. * ) Optional: electrically conductive. 16. VMQ EPDM. 316 301 FKM. *1. Pt. Description Material Chevron seal Polytetrafluorethylen PTFE 9 Seal X5CrNi 18-10 Stainless Steel 10 Plug screw DIN 908 G-X6CrNiMo 18-10 Stainless Steel one-piece Disc/Shaft St. Steel/St. Steel G-X2CoNiMoN26-7-4 St 52.3 St/PTFE-coated Polytetrafluorethylen Hastelloy. C4 Titan Gr. II St/PTFE standard St/PTFE 12 Lower shaft stup X39CrMo17-1 Stainless Steel 13 Wiper ring Polytetrafluorethylen PTFE 14 Screw A4-70 Stainless Steel. Material-No.. ASTM. PTFE. PTFE. 1.4301. 304. 1.4408. CF8M. 1.4462/1.4469 1.4462/PTFE PTFE 2.4610 3.7035 1.4462 1.4462. F 51 A 572-50 PTFE. *1. 1.4122 PTFE. PTFE. 1.4401 1.4571. B8M. Other materials upon request. Subject to change without notice..
(17) VÁLVULA BORBOLETA LUG EM PTFE MOD. T 214-A CARACTERÍSTICAS TÉCNICAS. Válvula tipo lug para meios agressivos e corrosivos. O projeto patenteado de selagem da haste garante conabilidade Mesmo em aplicações altamente corrosivas.. Diâmetro:. DN 50 – DN 300. Face-a-face:. EN 558 Série 20 (DIN 3202 T3 K1) ISO 5752 Série 20 API 609 Tabela 1 BS 5155, Tab. 6 Série 4 NF E 29-305.1. Flange:. DIN 2501 PN 10/16 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS B 2212-10K. Forma da Flange:. DIN 2526 Forma A-E, ANSI B 16.5 RF. Top ange:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação:. DIN 3230 T3 BO (Vazamento razão 1) ISO 5208, Categoria 3 API 598 Tabela 5 e ANSI B 16-104, Classe VI. Faixa de temperatura:. –40 °C bis +200 °C (dependendo da pressão de operação). Pressão de operação:. max. 10 bar (16 bar versão especial). Diferencial de pressão:. max. Up 10 bar (16 bar versão especial). Vácuo:. até 1 mbar absoluto (com insertos de elastômero ded silicones) de –10 °C a +160 °C.. CARACTERÍSTICAS - Válvula borboleta revestida em PTFE para meios quimicamente tóxicos e altamente corrosivos. - Proteção ao meio-ambiente via EBRO-Safety seal. - Projeto de corpo bi-partido. - Possibilidade de isolamento térmico de acordo com prescrição da planta. - Pode ser instalada em qualquer posição desejada. - Livre de manutenção. - Pode ser desmontada, material pode ser reciclado. - Material em conformidade ao FDA.. APLICAÇÕES GERAIS. 1. 2. - Meios quimicamente tóxicos e altamente corrosivos. - Plantas de puricação. - Indústria farmacêutica. - Transporte de combustível, indústria de papel. - Produção de tintas e processos. - Indústria de alimentos. - Transporte de materiais perigosos. - Gás clorídrico úmido. - Acondicionamento de materiais. Selo de segurança e mambas extremidades da haste de acordo com o princípio de selagem EBRO Twin Seal principle: 1) Selagem primária através de molas prato, transmitindo pré tensão na área de segmentação esférica. 2) Selagem secundária da haste através de conexão ChevronPTFE e O-ring.. 17.
(18) VÁLVULA BORBOLETA LUG EM PTFE MOD. T 214-A ØF ØF. G H2. H1. G. C. A. Optional shaft end: double flat acc. to EN ISO 5211. i Z. B. ØD. ØD. J. E. T 214-A with bare shaft end acc. to EN ISO 5211. DN [mm] 50 65 80 100 125 150 200 250 300. Size [in] 2 21/2 3 4 5 6 8 10 12. Dimensions [mm] A 135 150 157 180 195 210 240 275 300. B 80 82 108 118 130 142 169 217 240. C 215 232 265 298 325 352 409 492 540. D 104 104 130 160 190 210 268 324 374. Di 60,8 60,8 79,5 99,0 124,5 150,5 195,5 247,5 292,5. E 43 46 46 52 56 56 60 68 78. F 54 54 65 65 90 90 90 125 125. Flange F04 F04 F05 F05 F07 F07 F07 F10 F10. G 11 11 14 14 17 17 17 22 22. H1 12 12 16 16 19 19 19 24 24. H2 19 19 25 25 25 30 30 39 39. J 160 176 230 255 290 310 390 480 550. Z 41 41 66 85 112 141 187 239 283. Weight [kg] 3,8 4,5 6,2 9,7 12,0 13,5 22,0 37,0 55,0. Subject to change without notice.. 18.
(19) VÁLVULA BORBOLETA LUG EM PTFE MOD. T 214-A MATERIAL SPECIFICATION AND PARTS LIST 13 4 4. 6 3 5 7 8. 1. 2 3. 1. 14 11 14. 4 9 12. 8 7 5. 10. 6. PTFE-lined butterfly Valve DN 80–200. Pt. Description 1 Body Nodular Cast Iron Seat PTFE Elastomer insert Silicon standard EPDM optional. 4. 6. Material. Material-No.. ASTM. GGG-40.3. 0.7043. 60-40-18. Polytetrafluorethylen. PTFE. PTFE. MVQ Silicon rubber Etylene propylene EPDM caoutchouk Flourcarbon caoutchouk. FPM opt. DU-bearing Iron/PTFE coated Trust collar Stainless Steel X5CrNiMo 17-12-2 Bellev.spr.washer Stainless Steel X12CrNi177 O-Ring FPM standard Fluor-Kautschuk Silicon optional FPM/ optional PTFE-coated. 1.4401. VMQ EPDM. *1. Material Pt. Description Chevron seal Polytetrafluorethylen PTFE 9 Seal X5CrNi 18-10 Stainless Steel 10 Plug screw DIN 908 G-X6CrNiMo 18-10 Stainless Steel one-piece Disc/Shaft St. Steel/St. Steel G-X2CoNiMoN26-7-4 St 52.3 St/PTFE-coated Polytetrafluorethylen. 316 12. 1.4310. 301 13. FPM. FKM 14. Hastelloy. C4 Titan Gr. II St/PTFE standard St/PTFE Lower shaft stup X39CrMo17-1 Stainless Steel Wiper ring Polytetraflourethylen PTFE Screw A4-70 Stainless Steel. Material-No.. ASTM. PTFE. PTFE. 1.4301. 304. 1.4408. CF8M. 1.4462/1.4469 1.4462/PTFE PTFE. F 51 A 572-50 PTFE. 1.4462 1.4462. *1. 1.4122 PTFE. PTFE. 1.4401. B8M. Other materials upon request. Recommended spare parts Recommended to coated discs. Subject to change without notice.. 1. * ) Optional: electrically conductive. 19.
(20) ATUAÇÃO MANUAL – ELÉTRICA PARA VÁLVULA MOD. T 211-A / T 214-A HAND LEVER Size Hand [in] Lever 2-21/2 Size II Size III 3-4 Size III 5. F 54 65 90. H 80 100 100. L 195 276 276. Weight Alu [kg] 0,15 0,5 0,5. F. L. H. DN [mm] 50- 65 80-100 125. WORM GEAR DN [mm] 50-100 125-150 200-250 300. Size [in] 2- 4 5- 6 8-10 12. Gear Size II Size III Size IV Size V. H 89 129 129 158. J 39 47 60 76. K 125 200 200 250. L 159 202 252 280. Weight [kg] 1,4 2,3 2,8 6,3. J. L. H. K. The dimensioning of actuators refers to an operating pressure of 10 bar.. ELECTRIC ACTUATOR DN Size [mm] [in] 50-80 2- 3 100-250 4-10 300 12. Actuator Type E 65 E 110 E 160. H J K L M 233 172 80 139 119 251 245 125 139 134 239 279 198 139 157. Weight [kg] 7,0 14,0 25,0. The dimensioning of actuators refers to an operating pressure of 10 bar.. Subject to change without notice.. 20.
(21) ATUAÇÃO PNEUMÁTICA PARA VÁLVULA MOD. T 211-A / T 214-A PNEUMATIC DOUBLE ACTING DN [mm] 50- 80 100-125 150-200 250-300. Size [in] 2-3 4-5 6-8 10-12. Actuator Type EB 5 EB 6 EB 8 EB 10. H 108 123 136 155. J 88 103 115 135. K 55 62 68 79. L 174 208 250 312. Weight [kg] 1,7 2,6 4,3 6,8. J. L. K. H. The dimensioning of actuators refers to an operating pressure of 10 bar and a control air pressure of 6 bar.. PNEUMATIC SPRING RETURN Size [in] 2-3 4 5-8 10 12. EBF Actuator EB 6 EB 8 EB 10 EB 12 EB 265. H 123 136 155 182 232. J 103 115 135 159 152. K 62 68 79 94 76. L 326 389 526 658 634. Weight [kg] 5,0 7,7 14,3 25,4 27,0. The dimensioning of actuators refers to an operating pressure of 10 bar and a control air pressure of 6 bar.. J. L. K. H. DN [mm] 50-80 100 125-200 250 300. SWITCH BOX SERIES MSK/NSK MSK: Switch Box with integrated micro limit switches. NSK: Switch Box with integrated proximity switches. 115. 100. 115. 60. 45. Subject to change without notice.. 21.
(22) VÁLVULA BORBOLETA EM PTFE MOD. T 211 – A WAFER E MOD. T 214 – A LUG TORQUE - Os valores de torque especicados (MD) são baseados em meios secos e são medidos com ar à temperatura de 20 °C.. 50 2 40. DN [mm] Size [in] MD [Nm]. 125 5 130. 100 4 95. 80 3 70. 65 21/2 40. 300 12 480. 250 10 350. 200 8 230. 150 6 170. - OS valores especicados são baseados no torque inicial de quebra (quando o disco deixa a sede, o torque então cai). - Especicação de torque dinâmico sob requisição. Referente ao dimensionamento de atuadores, por favor, contate nossos engenheiros.. 18. DN 50 to 150, special design 16. Para válvulas com insertos de elastômero de silicone.. with stainless steel disc. Differential Pressure PS (bar). DIAGRAMA DE PRESSÃO/TEMPERATURA. 14 12 10. DN 50 to 300, installation between flanges (W). 8 6 4 2 0 -40. -20. 0. 20. 40. 80. 100. 110. 120. 130. 140. 150. 160. 170. 180. 190. 200. Temperature TS (°C) Vacuum service to 1mbar, from –10°C up to 160°C. VALORES - K V 3. - O valor Kv (m por hora) é A vazão de água à temperatura de 5 °C a 30 °C ( 41 °F a 86 °F) a Up de 1 bar. - Os valores de Kv especicados são baseados nos tesets conduzidos pelo Laboratório de Hidráulica Delfter, Holanda. - Velocidade permissível da vazão: Vmax 4,5 m/s para líquidos e Vmax 70 m/s para gases. - A função de regulagem é linear a um Angulo de 30° to 70°. - Evite cavitação! Para mais valores, por favor, contate nossos engenheiros.. 22. DN [mm]. Size [in]. 20°. v-Values metal disc 2 1 50 21/2 1 65 1,2 80 3 8 100 4 15 125 5 35 150 6 69 200 8 120 250 10 165 300 12. Opening angle ° 50° 60°. 30°. 40°. 8 8 15 25 52 95 253 380 504. 24 24 44 60 125 190 457 690 937. 50 50 95 170 250 350 729 1200 1512. 12 12 20 32 60 105 297 430 557. 28 28 48 68 135 205 520 695 960. 52 52 88 170 260 370 695 1250 1560. 70°. 80°. 90°. 70 70 124 210 350 460 1110 1680 2275. 100 100 180 280 520 850 1783 2650 3795. 140 140 300 540 840 1300 2570 4500 6810. 210 210 520 980 1400 2300 3020 6600 12800. 70 70 118 210 380 490 1130 1800 2450. 96 96 160 260 480 720 1700 2520 4300. 110 110 200 500 790 1250 2500 4350 6700. 150 150 250 780 1250 2200 2700 5400 9400. 1) K. 2) K. v-Values PTFE-disc 1,5 2 50 1,5 21/2 65 2,5 80 3 12 4 100 18 5 125 45 6 150 88 8 200 148 10 250 12 263 300.
(23) VÁLVULA BORBOLETA MOD. HP 111 / HP 114 VÁLVULA DE ALTA PERFORMANCE. RESUMO DAS VANTAGENS DO PRODUTO Válvula com duplo excêntrico, oferece a vantagemem todas as aplicações de alta pressão e temperatura.. 1. Top ange de acordo com EN/ISO 5211.. 2. As válvulas borboleta EBRO atendem aos requerimentos da Norma do Sistema de Aquecimento datado de maio de 1998.. 3. O disco e a haste formam um único conjunto para evitar a expulsão da haste. Inclusa sede em PTFE de segurança. Na versão com o disco revestido em PTFE (espessura mínima de 3mm) até uma parte da haste é revestida em PTFE min. 3mm.. 4. O alinhamento é suportado por três gaxetas auto- lubricantes.. 5. O perfeito perl da sede, do disco e do corpo, garantido por uma usinagem elaborada, assegura sempre uma perfeita vedação mesmo na zona mais crítica.. 6. Dupla vedação (Twin-Seal) disponível como padrão, na zona de passagem da haste. Vedação primária: é garantida por um preme gaxeta contra o colarinho da sede, graças às molas Belleville (molas prato) livres de manutenção. Vedação secundária: é garantida por uma guarnição especial em PTFE combinada com anéis de Viton.. 7. A sede em PTFE é preparada isostaticamente a uma espessura minima de 3mm (veja foto 2) e graças ao duplo ressalto, se obtém uma vedação no ange.. 8. O design especial do interno do corpo, garante e otimiza o contato com o elastômero de suporte, evitando durante a manobra de abertura e fechamento o fenômeno de cisalhamento e partição da sede de vedação, garantindo uma manobra perfeita.. 23.
(24) VÁLVULA BORBOLETA WAFER MOD. HP 111 DADOS TÉCNICOS Diâmetro nominal:. DN 50 – DN 600 Diâmetros maiores sob requisição. Face-a-face:. EN 558 Série 20 (DIN 3202 T3 K1) ISO 5752 Série 20 (DIN 3202 T3 K1) API 609 Tabela 1 BS 5155 Série 4 NF E 29-305.1. Flange accommodation:. DIN 2501 PN 10/16/25/40 (a DN 150) DIN 2501 PN 10/16/25 (DN 200-600) DIN 2632/33/34/35 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS 2212-10 K. Forma da ange:. DIN 2526, Form A-E, ANSI RF. Top ange:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação: - para sede em R-PTFE: - para sede em Inconel:. Válvula borboleta tipo wafer em construção duplo excêntrico. Vedação conável mesmo em condições de extrema temperatura e pressão.. CARACTERÍSTICAS - Bloqueio ou controle de meios líquidos ou gasosos. - isco e haste têm mancais duplo excêntricos. - Anéis de vedação disponíveis em dois diferentes materiais: R-PTFE (max 230 °C0 e Inconel (450 °C max.) - Livre de manutenção - Longa vida em service, mesmo em condiçõesc ríticas.. APLICAÇÕES - Indústrias químicas e petroquímicas - Sistemas de vapor e de água quente - Sistemas de vácuo - Estaleiros - Tecnologia de processamento de gás - Indústria alimentícia. 24. DIN 3230-BO (Razão de vazamento 1) DIN 3230-BN (Razão de vazamento 1) ISO 5208, Categoria 3 API 598 Tabela 5 ANSI B 16-104, Classe VI. Faixa de temperatura:. –40 °C to + 450 °C Maiores temperaturas sob requisição. Diferencial de pressão:. DN 150 max 40 bar >DN 150 max. 25 bar. Vácuo:. 0,2 bar absoluto (dependendo do meio e da temperatura). CL Sitz Shaft and disc eccentric. Centre of valve and shaft eccentric. CL Seat.
(25) VÁLVULA BORBOLETA WAFER MOD. HP 111. Z2. Z1. B. D. C. A. F. H1. G. E. HP 111 with bare shaft end according to EN ISO 5211. DN [mm] 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600. Size [in] 2 21/2 3 4 5 6 8 10 12 14 16 18 20 22 24. Dimensions [mm] A 133 133 142 158 181 195 225 268 300 345 375 412 425 456 490. B 99 99 113 124 140 154 191 222 255 304 339 340 399 405 468. C 232 232 255 282 321 349 416 490 555 649 714 752 824 861 958. D 112 112 138 160 192 216 270 326 378 438 488 530 593 635 692. E 43 43 46 52 56 56 60 68 78 92 102 114 127 154 154. F 80 80 80 80 80 80 80 80 90 100 100 120 120 200 200. Flange F05 F05 F05 F05 F07 F07 F10 F12 F12 F14 F14 F16 F16 F25 F25. G 12 12 12 12 14 14 17 22 27 27 36 36 46 46 55. H1 15 15 15 15 18 18 18 23 28 28 36 36 46 46 55. Z1 40,9 40,9 70,7 94,2 114,5 143,5 187,4 235,2 280,7 322,8 371,6 426,8 468,7 525,7 544,5. Z2 – – 54,4 81,6 105,3 135,4 181,2 228,8 275,8 315,9 363,9 426,8 466 525,7 542,2. min. Weight Pipe-Ø [kg] 51 51 80 103 124 151 196 245 296 334 385 438 484 540 560. 7,4 7,4 8,0 8,6 12,6 14,8 22,9 33,5 48,0 94,7 115,0 141,0 186,0 236,0 310,0. Subject to change without notice.. 25.
(26) VÁLVULA BORBOLETA WAFER MOD. HP 111 MATERIAL SPECIFICATION AND PARTS LIST 17. 21. 22. 8 20 14 10. 24. 7. 23 16 2. 18 4. 9. 19. 1. 5 19. 29. 6. 28. 3 15 25 11 9. 26 66. 29. Pt. 1. 2 3. 4 5. 6. 7. 8 9 10 11 12 13. Description Body Carbon Steel Stainless Steel Disc Stainless Steel Clamping ring Steel Stainless Steel Shaft Stainless Steel Seat ring R-PTFE Inconel Shaft bearing Stainless Steel. Material. Material-No.. ASTM. GS-C25N G-X5CrNiMo19-11-2. 1.0619 1.4408. WCB CF8M. G-X5CrNiMo19-11-2. 1.4408. CF8M. 1.0037 1.4401. X4CrNiMo16-5-1. 1.4418. 283-C 316. Description Shaft seal PTFE Graphite. 15. Hex.-socket srew Stainless Steel A4-70 Threaded pin Stainless Steel A2-70 Hex. nut Stainless Steel A2 Spacer sleeve Stainless Steel X6CrNiMoTi17-12-2 Graphit seal (for metal seat) Graphite Belleville spr. washer Spring Steel 50CrV4 Stainless Steel X10CrNi18-8 Bracket Steel St37-2 galvanized Hex. bolt Steel St galvanized Hex. nut Steel St galvanized Washer Steel St galvanized Seal Graphite Cover plate Steel St 37-2 galvanized Hex.-socket screw A2-70 Stainless Steel Centering piece X6CrNiMoTi17-12-2 Stainless Steel Countersunk screw A2 Stainless Steel Other materials upon request. 17 18. PTFE-Compound Inconel 625. 19 20. X5CrNiMo17-12-2 X6CrNiMoTi17-12-2. Gland flange Steel St37-2 Stainless Steel X5CrNi18-10 Stainless Steel G-X5CrNiMo19-11-2 Thrust collar Stainless Steel X5CrNi18-10 Bearing ring Stainless Steel X6CrNiMoTi17-12-2 Suppor. washer Stainless Steel X6CrNiMoTi17-12-2 Taper pin Stainless Steel X4CrNiMo16-5-1 Plug screw DIN 908 G-X5CrNiMo19-11-2 Stainless Steel Seal PTFE Graphite. 1.4401/PTFE 1.4571 nitrite. 316 316 Ti. 1.0037 1.4301 1.4408. 283-C 304 CF8M. 21 22 23 1.4301. 304 24. 1.4571 chr-pld. 316 Ti 25. 1.4571. 316 Ti 26. 1.4418 27 1.4408. Pts. 25-27: Cover plate for Valve DN 350. Pt. 14. 16 St37-2 X5CrNiMo17-12-2. 28. 27. 13 12. CF8M 28 29. Material. Material-No.. ASTM. 1.4401. B8M. 1.4301. B8. 1.4301. 8. 1.4971. 316 Ti. 1.8159 1.4310. 6150 301 Ti. 1.0037. 283-C CS CS CS. 1.0037. 283-C. 1.4301. B8. 1.4571. 316 Ti. 1.4301. SS. Subject to change without notice.. 26.
(27) VÁLVULA BORBOLETA LUG MOD. HP 114 DADOS TÉCNICOS Diâmetro nominal:. DN 50 – DN 600 Diâmetros maiores sob requisição. Face-a-face:. EN 558 Série 20 (DIN 3202 T3 K1) ISO 5752 Série 20 (DIN 3202 T3 K1) API 609 Tabela 1 BS 5155 Série 4 NF E 29-305.1. Flange accommodation:. DIN 2501 PN 10/16/25/40 (a DN 150) DIN 2501 PN 10/16/25 (DN 200-600) DIN 2632/33/34/35 ANSI B 16.5, Classe 150 MSS SP44 Classe 150 AWWA C 207 AS 2129 Tabela D e E BS 10 Tabela D e E JIS B 2211-5 K JIS 2212-10 K. Forma da ange:. DIN 2526, Form A-E, ANSI RF. Top ange:. EN ISO 5211 NF E 29-402. Identicação:. DIN EN 19. Teste de vedação: - para sede em R-PTFE: - para sede em Inconel:. Válvula lug de duplo excêntrico. Vedação perfeita mesmo com pressão e temperatura elevadas.. CARACTERÍSTICAS - Bloqueio ou controle de meios líquidos ou gasosos. - Disco e haste têm mancais duplo excêntricos. - Anéis de vedação disponíveis em dois diferentes materiais: RPTFE (max 230 °C0 e Inconel (450 °C max.). - Livre de manutenção. - Longa vida em service, mesmo em condiçõesc ríticas.. APLICAÇÕES - Indústrias químicas e petroquímicas. - Sistemas de vapor e de água quente. - Sistemas de vácuo. - Estaleiros. - Tecnologia de processamento de gás. - Indústria alimentícia.. DIN 3230-BO (Razão de vazamento 1) DIN 3230-BN (Razão de vazamento 1) ISO 5208, Categoria 3 API 598 Tabela 5 ANSI B 16-104, Classe VI. Faixa de temperatura:. –40 °C to + 450 °C Maiores temperaturas sob requisição. Diferencial de pressão:. DN 150 max 40 bar >DN 150 max. 25 bar. Vácuo:. 0,2 bar absoluto (dependendo do meio e da temperatura). CL Seat. Shaft and disc eccentric. Centre of valve and shaft eccentric. CL Seat. 27.
(28) Z2. Z1. B. D. C. A. F. H1. VÁLVULA BORBOLETA LUG MOD. HP 114. E. HP 114 with bare shaft end according to EN ISO 5211. DN [mm] 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600. Size [in] 2 21/2 3 4 5 6 8 10 12 14 16 18 20 22 24. Dimensions [mm] A 133 133 142 158 181 195 225 268 300 345 375 412 425 456 490. B 99 99 113 124 140 154 191 222 255 304 339 340 399 405 468. C 232 232 255 282 321 349 416 490 555 649 714 752 824 861 958. D 112 112 138 160 192 216 270 326 378 438 488 530 593 635 692. E 43 43 46 52 56 56 60 68 78 92 102 114 127 154 154. F 80 80 80 80 80 80 80 80 90 100 100 120 120 200 200. Flange F05 F05 F05 F05 F07 F07 F10 F12 F12 F14 F14 F16 F16 F25 F25. G 12 12 12 12 14 14 17 22 27 27 36 36 46 46 55. H1 15 15 15 15 18 18 18 23 28 28 36 36 46 46 55. Z1 40,9 40,9 70,7 94,2 114,5 143,5 187,4 235,2 280,7 322,8 371,6 426,8 468,7 525,7 544,5. Z2 – – 54,4 81,6 105,3 135,4 181,2 228,8 275,8 315,9 363,9 426,8 466 525,7 542,2. min. Weight Pipe-Ø [kg] 51 51 80 103 124 151 196 245 296 334 385 438 484 540 560. 7,4 7,4 10,2 13,5 17,6 21,0 32,9 49,0 68,5 104,0 135,0 174,0 240,0 268,0 390,0. Subject to change without notice.. 28.
(29) VÁLVULA BORBOLETA LUG MOD. HP 114 MATERIAL SPECIFICATION AND PARTS LIST 17. 21. 22. 8 20 14 10. 24. 7. 23 16. 2 19. 18. 4. 9. 1. 5. 6. 19 3 15. 25. 11 9. 26 6 27. 13 12. Pt. 1. 2 3. 4 5. 6. 7. 8 9 10 11 12 13. Description Body Carbon Steel Stainless Steel Disc Stainless Steel Clamping Steel Stainless Steel Shaft Stainless Steel Seat ring R-PTFE Inconel Shaft bearing Stainless Steel. Material. Material-No.. ASTM. GS-C25N G-X5CrNiMo19-11-2. 1.0619 1.4408. WCB CF8M. G-X5CrNiMo19-11-2. 1.4408. CF8M. Pt. 14. Description Shaft seal PTFE Graphite. 15. Hex.-socket screw Stainless Steel A4-70 Threaded pin Stainless Steel A2-70 Hex. nut Stainless Steel A2 Spacer sleeve Stainless Steel X10CrNi18-8 Graphite seal (for metal seat) Graphite Belleville sp. washer Spring Steel 50CrV4 Stainless Steel X6CrNiMoTi17-12-2 Bracket Steel St37-2 galvanized Hex. bolt Steel St galvanized Hex. nut Steel St galvanized Washer Steel St galvanized Seal Graphite Coverplate Steel St 37-2 galvanized Hex.-socket screw A2-70 Stainless Steel. 16 St37-2 X5CrNiMo17-12-2. 1.0037 1.4401. X4CrNiMo16-5. 1.4418. 283-C 316. 17 18. PTFE-Compound Inconel 625. 19 20. X5CrNiMo17-12-2 X6CrNiMoTi17-12-2. Gland flange Steel St37-2 Stainless Steel X5CrNi18-10 Thrust collar Stainless Steel X5CrNi18-10 Bearing ring Stainless Steel X6CrNiMoTi17-12-2 Suppor. washer Stainless Steel X6CrNiMoTi17-12-2 Taper pin Stainless Steel X4CrNiMo16-5 Plug screw DIN 908 G-X5CrNiMo19-11-2 Stainless Steel Seal PTFE Graphite. 1.4401/PTFE 1.4571 nitrite. 316 PTFE 316 Ti. 1.0037 1.4301. 283-C 304. 22. 1.4301. 304. 23. 1.4571 chr-pld. 316 Ti. 24. 1.4571. 316 Ti. 25. 21. 1.4418 1.4408. 26 CF8M. Pts. 25-27: Cover plate for Valve DN 350. 27. Material. Material-No.. ASTM. 1.4401. B8M. 1.4301. B8. 1.4301. 8. 1.4310. 301 Ti. 1.8159 1.4571. 6150 316 Ti. 1.0037. 283-C CS CS CS. 1.0037. 283-C. 1.4301. B8. Other materials upon request Subject to change without notice.. 29.
(30) ATUAÇÃO MANUAL – ELÉTRICA PARA VÁLVULA MOD. HP 111 / HP 114 WORM GEAR FOR PTFE-SEAT Size [in] 2-5 6 8 10-12 14 16-20 22-24. Hand Lever Size II Size III Size IV Size V Size XII Size VI Size VIII. H 89 129 129 158 192 228 355. J 39 47,5 60 76,5 67 90,5 154. K 125 200 200 250 300 356 610. L 159 202 252 280 295 322 466. Weight [kg] 1,4 2,3 2,8 6,3 10,1 16,0 45,0. H 89 129 158 192 228 278 355 371. J 39 47 76 67 90 123 154 60. K 125 200 250 300 356 457 610 610. L 159 202 280 295 322 406 466 486. Weight [kg] 1,4 2,3 6,3 10,1 16,0 30,5 45,0 57,0. L. J. K. H. DN [mm] 50-125 150 200 250-300 350 400-500 550-600. FOR INCONEL-SEAT DN [mm] 50-100 125-150 200-250 300-350 400 450-500 550 600. Size [in] 2-4 5-6 8-10 12-14 16 18-20 22 24. Gear Size II Size III Size V Size XII Size VI Size VII Size VIII Size XIII. The dimensioning of actuators refers to an operating pressure of 10 bar.. ELECTRIC ACTUATOR FOR PTFE-SEAT DN Size Actuator [mm] [in] Type 50-125 2-5 E 65 150-200 6-8 E 110 250-350 10-14 E 160 400-500 16-20 E 210. H 233 251 239 276. J K L M 172 80 139 119 245 125 139 134 279 198 139 157 369 315 139 215. Weight [kg] 7,0 14,0 25,0 40,0. H 233 251 239 276. J K L M 172 80 139 119 245 125 139 134 279 198 139 157 369 315 139 215. Weight [kg] 7,0 14,0 25,0 40,0. FOR INCONEL-SEAT DN Size Actuator [mm] [in] Type 50-100 2-4 E 65 125-200 5-8 E 110 250-350 10-14 E 160 400-500 16-20 E 210. The dimensioning of actuators refers to an operating pressure of 10 bar.. Subject to change without notice.. 30.
(31) ATUAÇÃO PNEUMÁTICA PARA VÁLVULA MOD. HP 111 / HP 114 PNEUMATIC DOUBLE ACTING FOR PTFE-SEAT Size [in] 2-4 5-6 8 10 12 14-16 18-20 22. Actuator Type EB 5 EB 6 EB 8 EB 10 EB 12 EB 265 EB 270 EB 280. H 108 123 136 155 182 232 278 278. J 88 103 115 135 159 152 220 220. K 55 62 68 79 94 76 110 110. L 174 208 250 312 367 390 445 600. Weight [kg] 1,7 2,6 4,3 6,8 12,0 18,0 32,0 42,0. H 108 123 136 155 182 232 278 278. J 88 103 115 135 159 152 220 220. K 55 62 68 79 94 76 110 110. L 174 208 250 312 367 390 445 600. Weight [kg] 1,7 2,6 4,3 6,8 12,0 18,0 32,0 42,0. J. L. K. H. DN [mm] 50-100 125-150 200 250 300 350-400 450-500 550. FOR INCONEL-SEAT DN [mm] 50-80 100 125-150 200 250-300 350 400-450 500-550. Size [in] 2-3 4 5-6 8 10-12 14 16-18 20-22. Actuator Type EB 5 EB 6 EB 8 EB 10 EB 12 EB 265 EB 270 EB 280. The dimensioning of actuators refers to an operating pressure of 10 bar and a control air pressure of 6 bar.. PNEUMATIC SPRING RETURN FOR PTFE-SEAT DN [mm] 50-80 100 125 150 200 250-300 350-500. Size [in] 2-3 4 5 6 8 10-12 14-20. EBF Actuator EB 5 EB 6 EB 8 EB 10 EB 12 EB 270 EB 280. H 108 123 136 155 182 278 278. J 88 103 115 135 159 220 220. K 55 62 68 79 94 110 110. L 273 326 389 526 656 655 1020. Weight [kg] 3,0 5,0 7,7 14,3 25,4 45,0 68,0. H 123 136 155 182 278 278. J 103 115 135 159 220 220. K 62 68 79 94 110 110. L 326 389 526 656 655 1020. Weight [kg] 5,0 7,7 14,3 25,4 45,0 68,0. DN [mm] 50-80 100 125-150 200 250 300-350. Size [in] 2-3 4 5-6 8 10 12-14. EBF Actuator EB 6 EB 8 EB 10 EB 12 EB 270 EB 280. K. H. FOR INCONEL-SEAT. J. L. The dimensioning of actuators refers to an operating pressure of 10 bar and a control air pressure of 6 bar.. 5. SWITCH BOX SERIES MSK/NSK. 115. 10 0. 115. 60. MSK: Switch Box with integrated micro limit switches. NSK: Switch Box with integrated proximity switches.. Subject to change without notice.. 31.
(32) VÁLVULA BORBOLETA MOD. HP 111 / HP 114 TORQUE - Os valores especicados são baseados no torque inicial de quebra (o disco desengata da sede e então o torque cai).. Operating Pressure DN [mm]. Size [in]. 50-65 80 100 125 150 200 250 300 350 400 450 500 550 600. 2-21/2 3 4 5 6 8 10 12 14 16 18 20 22 24. 10 [bar] R-PTFE Inconel 35 55 90 150 170 350 505 740 815 1530 1700 2010 3750 4500. 27 28 51 63 125 205 485 584 740 1150 1150 1210 3500 4000. 16 [bar] R-PTFE Inconel 42 65 100 172 220 430 620 970 1050 2240 2500 2760 4550 5740. 28 30 61 83 136 260 550 700 930 1640 1750 1800 4430 4600. 25 [bar] R-PTFE Inconel 30 34 80 95 168 280 600 855 1200 2460 2700 2800 6010 6200. bar 40. Linha de controle de pressão para corpo em material GS-C25 e sede em metal.. 35. 31 38 93 125 220 * – – – – – – – –. 58 90 120 220 300 505 860 1280 1370 2900 3500 4260 6800 8080. * DN 200 PN 16 max. 25 bar. DIAGRAMA DE PRESSÃO – TEMPERATURA. 40 [bar] R-PTFE Inconel 66 100 140 285 360 * – – – – – – – –. All Values in Nm. DN 50-DN150. 30 Linha de controle de pressão para corpo em material1.4408 C25 e sede em metal.. 25 20. Linha de controle de pressão para sede R-PTFE.. DN 200-DN 600. 15 O diagram ilustra o desempenho da versão básica da válula EBRO tipo HP. Válvulas para temperaturas e estão disponíveis sob consulta.. R-PTFE-Seat. 10 5 0 -10. VALORES K V-VALUES - Os valores de Kv (m3 por hora) é o uxo da água a uma temperatura de 5 °C a 30 °C (41 °F a 86 °F) Up de 1 bar. - Os valores de Kv especicados são baseados nos testes conduzidos pelo Delft Hydraulics Laboratoriers, Holanda. - Velocidade permissível da vazão Vmax 4,5 m/s para líquidos e Vmax 70 m/s para gases. - A função de controle é linear em um ângulo de 30° a 70°. - Evite cavitação! Para mais valores, por favor, contate nossos engenheiros.. 32. 50. DN [mm]. Size [in]. 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600. 2 21/2 3 4 5 6 8 10 12 14 16 18 20 22 24. 100. 150. 200. 20°. 30°. 40°. 1,3 1,5 7 22 45 63 96 264 397 460 550 730 920 1090 1370. 6 7 30 60 100 109 168 458 625 720 870 1200 1600 1950 2250. 15 18 50 97 152 162 301 682 956 1100 1250 1800 2600 3100 3780. 250. 300. Opening angle 50° 60° 18 22 68 119 195 250 509 980 1368 1650 2000 3100 4100 4600 4950. 19 23 82 164 256 391 742 1421 1938 2500 3200 4600 6000 7500 9000. 350. 400. 450 °C. 70°. 80°. 90°. 21 24 97 199 346 588 1107 2083 2778 3400 4800 6400 8500 10200 12500. 22 25 113 223 452 814 1581 2882 3794 4800 6800 8400 12100 14700 17100. 23 25 115 251 493 845 1747 2889 3940 5400 8080 10500 12800 15300 18500. Subject to change without notice..
(33) ATUADORES PNEMÁTICOS EB –DW DE DUPLO EFEITO DADOS TÉCNICOS Torque:. 27–4001 Nm (pressão de ar 6 bar). Posição nal:. ajustável a +/– 3°. Montagem de m de curso e válvula solenoide:. VDI / VDE 3845. Pressão:. max. 10 bar (EB 4 max. 8 bar). Ar:. ar limpo, secoe lubricado. Faixa de Temperatura:. – 20/+85 °C. Interface da válvula:. EN ISO 5211. Cilindro atuador:. Alumínio anodizado duro. Outros revestimentos sob requisição.. VANTAGENS - Elevados torques de abertura e fechamento devido ao princípio de construção scotch-yoke. - Sistema de escorregamento do pistão facilitado por guias auto-lubricantes. - Longa duração de operação graças à precisa usinagem do cilindro do atuador. A versão dupla ação desta série está disponível em 9 tamanhos, construídos pelo princípio scotch-yoke.. CARACTERÍSTICAS - Livre de manutehnção, lubricação constante. - Adotado para válvulas com ângulo de rotação de 90°. - Sistema anti-expulsão do eixo. - Torques de acordo com EN ISO 5211. - Ar de commando de min. 2 bar, max. 10 bar. - Indicador exível de posição de ótima visibilidade. - Todos os elementos de conexão são fabricados em aço inoxidável. Possibilidades de montagens e acessórios estão são mostrados no capítulo 4.3.. APLICAÇÕES - Tecnologia de água e euentes. - Estaleiros. - Tecnologia de piscinas. - Transporte pneumático. - Indústria química.. 33.
(34) ATUADORES PNEMÁTICOS EB –DW DE DUPLO EFEITO EB 4 – EB 12. EB 265 – EB 280 ØF. ØF. G / T = Depth. G / T = Depth. J. L. L1. J. L2. H2. H. H. H1. H1. K. P. P. ØR. N. Type EB 4 EB 5 EB 6 EB 8 EB 10 EB 12 EB 265 EB 270 EB 280. F F04 F05 F05/07 F07/10 F07/10 F12 F12/16 F12/16/25* F12/16/25. G 11 11/14 14/17 17/22 17/22 27 32/36 32/36/46 32/36/46. M5 x 7/9. H 96 108 123 136 155 182 232 278 278. H1 30 30 30 30 30 30 30 30 30. H2 3 4 5. Dimensions [mm] J K L 158 49 74 174 55 88 208 62 103 250 68 115 312 79 135 367 94 159 152 220 220. L1 195 145 275. L2 195 270 275. N. M5 x 7/9. N 80 80 130 130 130 130 80 130 130. P 30 30 30 30 30 30 30 30 30. R 85 100 130. T 14 16 18 22 22 27 60 60 60. Weight [kg] 1,1 1,7 2,6 4,3 6,8 12,0 21,0 32,0 42,0. * flange accomodation F25 with intermediate flange. WEIGHTS, CLOSING TIME* AND AIR CONSUMPTION Type Weight DW in kg Closing time DW in sec. Filling volume NL/Hub at 1 atm:. EB 4. EB 5. EB 6. EB 8. EB 10. EB 12. EB 265. EB 270. EB 280. 1,10 0,25 0,16. 1,70 0,25 0,44. 2,60 0,35 0,99. 4,30 0,45 1,13. 6,80 0,70 2,11. 12,00 1,00 5,10. 21,00 <2,5 5,00. 32,00 <6,0 14,50. 42,00 <5,0 22,20. * = closing times with unthrottled air exhaust and air supply, 6 bar control pressure and 75 % load air consumption = filling volume x control pressure. Subject to change without notice.. Closing times can be adjusted from 30 sec. up to 300 sec. by using the EBRO speed control block (depending on type of actuator).. 34.
(35) ATUADORES PNEMÁTICOS EB –DW DE DUPLO EFEITO MATERIAL SPECIFICATION AND PARTS LIST 4. 21 D 15 D 21 D 9. 10. 2. 16 13. 36 12 D 38. 14. 8. 1. 30 2. 32 D. 14. 41. 21 D 15 D 33. 7. 21 D 30. 18. 22 D. 31 33. 23 D 37 D 27. 6 28. 3 39. 18. EB4 - EB12 Seperate instructions for use and maintenance are available for EB265 – EB280. COMPONENT PARTS Material. DIN. 1. AI Mg Si 0,5 F22. 17615. 18. 2. GD-AI Si9 Cu3. 1725. 21 D. End cover. 1. GD-AI Si9 Cu3. 1725. End cover. 1. GD-AI Si9 Cu3. 1725. 6. Drive shaft. 1. 16 Mn Cr 5/ESP 65. 7. Yoke. 1. Sint E 30. 8. Bearing sleeve. 1. Polyacetal. 9. Piston bolt. 2. 16 Mn Cr S 5. 17210. 10. Roller. 2. 16 Mn Cr 5. 12 D. Circlip. 1. 1.4122. 13. Slide segment. 4. 14. Slide segment. 15 D. Guide band. 16. Spacer ring. Pt.. Description. 1. Actuator cylinder. 2. Piston. 3 4. Description. DIN. Qty.. Material. Hex. socket screw. 8. 1.4301. 7500. O-ring. 4. 70 NBR. ISO 1629. 22 D. O-ring. 1. 70 NBR. ISO 1629. 23 D. O-ring. 1. 70 NBR. ISO 1629. 17210. 27. Stroke adjusting screw. 2. 1.4301. 913. 30910. 28. Seal nut. 2. St-galvanized. 30. Stop. 2. 70 NBR. ISO 1629. 31. Valve connection plate. 1. GD-AI Si9 Cu3. 1725. 17210. 32 D. Shaped gasket. 1. 70 NBR. ISO 1629. 471. 33. Hex. socket screw. 2. 1.4301. 912. PE-UHMW. 36. Position indicator. 1. EPDM. 4. PE-UHMW. 37 D. Guide band. 1. PTFE-Compound. 2. PTFE-Compound. 38. Pinion washer. 1. Polyacetal. 4. 1.4301. 39. Profile. 1. 1.4301. Qty.. 988. Pt.. Subject to change without notice.. REPLACEMENT PARTS For ordering spare parts, please state actuator size and the required part no.. The spare parts marked with D are integrated in the standard seal set. Every component part is - of course - available seperately.. 35.
(36) ATUADORES PNEMÁTICOS EB –DW DE DUPLO EFEITO FUNCTION. OPEN. CLOSE. Alimentando o lado esquerdo da conexão NAMUR, os pistões são simultaneamente empurrados para o centro do atuador criando uma rotação anti-horária no garfopara abrir a válvula.. Quando se alimenta o lado direito o garfo gira em rotação horária para abrir a válvula. O curso do pistão pode ser limitado através do ajuste dos parafusos localizados nas extremidades do cilindro.. TORQUE (Nm) Type EB 4 EB 5 EB 6 EB 8 EB 10 EB 12 EB 265 EB 270 EB 280. 3 bar 13,5 38 78 125 265 435 647 991 2001. 3,5 bar. 4 bar. 4,5 bar. 16 44,5 91 146 309 507 755 1157 2334. 18 51 104 166 353 580 863 1322 2667. 20 57 117 187 397 652 971 1487 3001. Control air pressure 5 bar 5,5 bar 6 bar. 6,5 bar. 25 70 143 229 485 797 1187 1817 3668. 29 82 169 271 574 942 1403 2148 4334. 22,5 63 130 208 441 725 1079 1652 3334. 27 76 156 250 530 870 1295 1983 4001. 7 bar. 7,5 bar. 8 bar. 34 95 195 312 662 1087 1618 2478 5001. 36 101 208 333 706 1160 1726 2643 5335. 31,5 89 182 292 618 1015 1510 2313 4668. Subject to change without notice.. Em particular, uidos não-lubricantes (como pós e gases ecos) podem causar um incremento no aumento do torque do atuador. Por isso, recomendamos considerar uma margem de segurança de 12%. Pra selecionar um atuador em situações críticas, por favor, contate nossos engenheiros.. Effective torque in Nm. Os torques mostrados no diagrama são valores medidos. O tamanho requerido do atuador pode ser estabelecido pela comparação dos valores do atuador com o requerido torque da válvula.. 0. 10. 20. 30. 40. 50. 60. Turning angle in °. Typical torque curve of a scotch-yoke actuator. 36. 70. 80. 90.
(37) ATUADORES PNEMÁTICOS EB –EW DE SIMPLES EFEITO DADOS TÉCNICOS Torque:. 35–1368 Nm (pressão de ar de controle 6 bar). Posição nal:. ajustável a +/– 3°. Montagem do m de curso e válvula solenóide:. VDI / VDE 3845. Pressão de controle:. min. 3 bar, max. 10 bar. Ar de controle:. limpo, seco e lubricado.. Faixa de temperatura:. – 20/+85 °C. Interface da válvula:. EN ISO 5211. Cilindro do atuador:. Alumínio anodizado duro. Outros revestimentos sob consulta.. VANTAGENS - Elevados torques de abertura e fechamento devido ao princípio de construção scotch-yoke. - Sistema de escorregamento do pistão facilitado por guias autolubricantes. - Longa duração de operação graças à precisa usinagem do cilindro do atuador. As series EB-EW contêm atuadores pneumáticos de simples efeito em versões normalmente aberta e normalmente fechada.. CARACTERÍSTICAS - Livre de manutehnção, lubricação constante. - Adotado para válvulas com ângulo de rotação de 90°. - Sistema anti-expulsão do eixo. - Torques de acordo com EN ISO 5211. - Ar de commando de min. 2 bar, max. 10 bar. - Indicador exível de posição de ótima visibilidade. - Todos os elementos de conexão são fabricados em aço inoxidável. Possibilidades de montagens e acessórios estão são mostrados no capítulo 4.3.. APLICAÇÕES - Tecnologia de água e euentes. - Estaleiros. - Tecnologia de piscinas. - Transporte pneumático. - Indústria química.. 37.
(38) ATUADORES PNEMÁTICOS EB –EW DE SIMPLES EFEITO EB 5 – EB 12. EB 265 – EB 280 SR ØF. ØF. G/T = Depth. G/T = Depth. L. J J. L. L. H2. H. H. H1. H1. K. P. P. ØR. N. Type EB 5 EB 6 EB 8 EB 10 EB 12 EB 265 EB 270 EB 280. F F04 F05 F07 F07 F10 F12/16 F12/16/25* F12/16/25*. G 11 14 17 17 22 32/36 32/36/46 32/36/46. N. M5 x 7/9. H 108 123 136 155 182 232 278 278. H1 30 30 30 30 30 30 30 30. H2 3 4 5. Dimensions [mm] J K L 273 55 88 326 62 103 389 68 115 526 79 135 656 94 159 152 220 220. L1 317 145 510. L2 317 510 510. M5 x 7/9. N 80 130 130 130 130 80 130 130. P 30 30 30 30 30 30 30 30. R 85 100 130. T 16 18 22 22 27 60 60 60. Weight [kg] 3,0 5,0 7,7 14,3 25,4 26,0 45,0 68,0. Subject to change without notice.. * flange accomodation F25 with intermediate flange. Em particular, uidos não-lubricantes (como pós e gases ecos) podem causar um incremento no aumento do torque do atuador. Por isso, recomendamos considerar uma margem de segurança de 12%. Pra selecionar um atuador em situações críticas, por favor, contate nossos engenheiros.. Effective torquein Nm. Os torques mostrados no diagrama são valores medidos. O tamanho requerido do atuador pode ser estabelecido pela comparação dos valores do atuador com o requerido torque da válvula.. Air moment opening. Spring moment closing. 0. 10. 20. 30. 40. 50. 60. Turning angle in °. Typical torque curve of a scotch-yoke actuator.. 38. 70. 80. 90.
(39) ATUADORES PNEMÁTICOS EB –EW DE SIMPLES EFEITO MATERIAL SPECIFICATION AND PARTS LIST 4. 21 D 15 D 21 D 9. 10. 2. 16 13. 36 12 D 38. 14. 8. 1. 30 2. 32 D. 14. 41. 21 D 15 D 33. 7. 21 D 30. 18. 22 D. 31 33. 23 D 37 D 27. 6 28. 3 39. 18. EB5 - EB12 Seperate instructions for use and maintenance are available for EB265 - EB280. COMPONENT PARTS Pt.. Description. Material. DIN. 1. Actuator cylinder. 2. Piston. 1. AI Mg Si0,5 F22. 17615. 21 D. 2. GD-AI Si9 Cu3. 1725. 22 D. 3 4. End cover. 1. GD-AI Si9 Cu3. 1725. End cover. 1. GD-AI Si9 Cu3. 1725. 6. Drive shaft. 1. 16 Mn Cr 5/ESP 65. 7. Yoke. 1. Sint E 30. 8. Bearing sleeve. 1. Polyacetal. 9. Piston bolt. 2. 16 Mn Cr S 5. 10. Roller. 2. 12 D. Circlip. 13 14. Qty.. Material. O-ring. 4. 70 NBR. ISO 1629. O-ring. 1. 70 NBR. ISO 1629. 23 D. O-ring. 1. 70 NBR. ISO 1629. 27. Stroke adjusting screw. 2. 1.4301. 913. 17210. 28. Seal nut. 2. St-galvanized. 30910. 30. Stop. 2. 70 NBR. ISO 1629. 31. Valve connection plate. 1. GD-AI Si9 Cu3. 1725. 17210. 32 D. Shaped gasket. 1. 70 NBR. ISO 1629. 16 Mn Cr 5. 17210. 33. Hex. socket screw. 2. 1.4301. 912. 1. 1.4122. 471. 36. Position indicator. 1. EPDM. Slide segment. 4. PE-UHMW. 37 D. Guide band. 1. PTFE-Compound. Slide segment. 4. PE-UHMW. 38. Pinion washer. 1. Polyacetal. 15 D. Guide band. 2. PTFE-Compound. 39. Profile. 1. 1.4301. 16. Spacer ring. 4. 1.4301. 988. 41. Spring package. 2. 1.4301. 18. Hex. socket screw. 8. 1.4301. 7500. Qty.. Pt.. Description. DIN. Subject to change without notice.. REPLACEMENT PARTS For ordering spare parts, please state actuator size and the required part no.. The spare parts marked with D are integrated in the standard seal set. Every component part is - of course - available seperately.. 39.
(40) ATUADORES PNEMÁTICOS EB –EW DE SIMPLES EFEITO ACTUATOR TORQUE (SINGLE-ACTING) EFF. AIR TORQUE IN NM AT CONTROL PRESSURE Type EB 5. EB 6. EB 8. EB 10. EB 12. EB 265. EB 270. EB 280. Spring moment Md F in Nm 0° 90° 17 27 22 35 27 44 30 49 35 58 44 71 35 57 45 74 55 90 63 102 73 119 90 148 48 82 65 111 82 140 90 152 107 181 131 223 107 182 145 231 182 279 198 322 236 370 290 462 185 309 241 392 296 475 333 546 389 630 482 784 211 302 316 453 422 603 459 656 527 754 385 564 461 676 541 790 678 1003 772 1128 777 1138 931 1364 1087 1592 1368 2025 1558 2277. 3 bar 0° 21. 90° 11. 4 bar 0° 34 29. 5 bar 0° 46 41 36 33. 90° 24 16. 90° 36 28 19 14. 6 bar 0° 59 54 49 46 41. 90° 49 41 32 27 18. 43. 21. 69 59. 47 30. 95 85 75 67. 73 56 40 28. 121 111 101 93 83. 99 82 66 54 37. 77. 43. 118 101. 84 55. 160 143 126 118. 126 97 68 56. 202 185 168 160 143. 168 139 110 98 69. 158. 83. 246 208. 171 122. 334 296 259 243. 259 210 162 119. 423 385 348 332 294. 348 299 251 208 160. 250. 126. 395 339. 271 188. 540 484 429 392. 416 333 250 179. 685 629 574 537 481. 561 478 395 324 240. 436. 345. 652 459. 561 236. 868 763 538. 777 626 263. 1084 979 836 709. 993 842 639 373. 498. 233. 937 733. 626 376. 1267 1191 964. 1088 976 517. 1598 1522 1442 1119. 1419 1307 1193 573. 1006. 470. 1890 1480. 1529 759. 2557 2403 1952. 2196 1970 1046. 3224 3070 2914 2258. 2863 2637 2409 1156. 7 bar 0° 72 67 62 59 54 45 147 137 127 119 109 92 244 227 210 202 185 161 511 473 436 420 382 328 830 774 719 682 626 533 1299 1194 1088 1051 838 1928 1852 1772 1635 1331 3891 3737 3581 3300 2686. 90° 62 54 45 40 31 18 125 108 92 80 63 34 210 181 152 140 111 69 436 387 339 296 248 156 706 623 540 469 385 231 1208 1057 907 854 445 1749 1637 1523 1310 705 3530 3304 3076 2643 1423. WEIGHTS, CLOSING TIME* AND AIR CONSUMPTION Type Weight EW in kg Closing time EW in sec. Filling volume NL/Hub at 1 atm:. EB 5. EB 6. EB 8. EB 10. 3,00 0,15 0,26. 5,00 0,20 0,58. 4,30 0,45 1,13. 14,30 0,50 1,70. * = closing times with unthrottled air exhaust and air supply, 6 bar control pressure and 75 % load air consumption = filling volume x control pressure. EB 12. EB 265. EB 270. EB 280. 25,40 0,70 2,79. 26,00 <2,0 2,70. 45,00 <5,0 9,00. 68,00 <4,0 11,20. Subject to change without notice.. Closing times can be adjusted from 30 sec. up to 300 sec. by using the EBRO speed control block (depending on type of actuator).. 40.
(41) ATUADORES ELÉTRICOS E 50 – E 210 DADOS TÉCNICOS Interface à válvula: en iso 5211. Type. E 65 WS. E 65 DS. E 65 GS. E 110 WS. E 110 DS. Operating time 6s 6s 6s 12 s 12 s (0° - 90 °) Nominal torque 100 Nm 100 Nm 100 Nm 400 Nm 400 Nm Nominal current 0,7 A 0,3 A 5,0 A 1,3 A 1,0 A Starting current 1,0 A 0,3 A 8,0 A 2,0 A 1,8 A Capacity: 0,16 kW 0,09 kW 0,08 kW 0,26 kW 0,22 kW Nominal voltage 230 V 400 V 24 V 230 V 400 V Frequency 50 50 – 50 50 ON-time 30% 30% 30% 30% 30% Protection class IP 67 IP 67 IP 67 IP 67 IP 67 Type. E 110 GS. E 160 WS. E 160 DS. E 160 GS. E 210 DS. Operating time (0° - 90 °). 6s. 24 s. 24 s. 12 s. 24 s. Nominal torque 360 Nm 1000 Nm 1000 Nm 800 Nm 3500 Nm Nominal current 8,8 A 1,3 A 1,0 A 8,8 A 1,0 A Starting current 12,5 A 2,0 A 1,8 A 12,5 A 3,2 A Capacity: 0,4 kW 0,26 kW 0,22 kW 0,4 kW 0,54 kW Nominal voltage 24 V 230 V 400 V 24 V 400 V Frequency – 50 Hz 50 Hz – 50 Hz ON-time 30% 30% 30% 30% 30% Protection class IP 67 IP 67 IP 67 IP 67 IP 67. CARACTERÍSTICAS - Atuadores elétricos compactos com uma robusta caixa de redução suportada com mancais de esfera. - Embreagem intercambiável para montage em diferentes tipos de eixos. - Disco indicador de posição mecânico para visualização da posição da válvula. - Proteção térmica do motor. - Volante manual para imediata operação de emergência se necessário. - Livre de Manutenção, longa durabilidade por lubricação contínua.. APLICAÇÕES - Tecnologia de Água e Água de descarte. - Indústria química. - Indústria automotiva. - Engenharia civil.. 41.
(42) DIMENSÕES E 50 – E 210. Dimensions [mm] Type E 65 E 110 E 160 E 210. A 123 141 130 166. B 110 110 110 110. C 42 58 89 125. D 78 86 77 88. E 125 150 175 240. H 233 251 239 278. J 172 245 279 369. K 80 125 198 315. L 139 139 139 139. M 119 134 157 215. Weight [kg] 7 14 25 40. Subject to change without notice.. 42.
(43) OPÇÕES. Additional limit switches. Potentiometer. Current feedback. Single phase P.C.B.. Three phase P.C.B.. E65. Torque control. E110. Timer. Direct-current P.C.B.. E160. E210. 43.
(44) CERTIFICADO. ®. 44.
