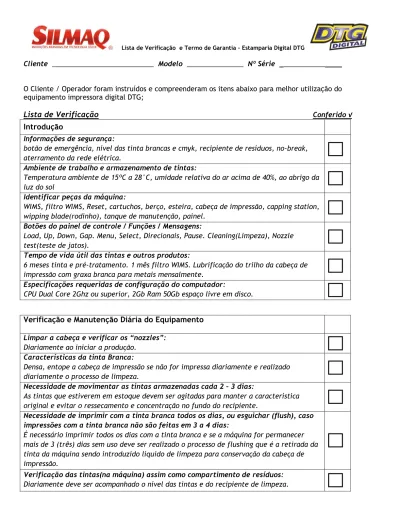

Lista de Verificação Introdução

Cliente ___________________________ Modelo _______________ Nº Série ________________

O Cliente / Operador foram instruídos e compreenderam os itens abaixo para melhor utilização do equipamento impressora digital DTG;

Lista de Verificação

Introdução

Informações de segurança:

botão de emergência, nível das tinta brancas e cmyk, recipiente de resíduos, no-break, aterramento da rede elétrica.

Ambiente de trabalho e armazenamento de tintas:

Temperatura ambiente de 15ºC a 28°C, umidade relativa do ar acima de 40%, ao abrigo da luz do sol

Identificar peças da máquina:

WIMS, filtro WIMS, Reset, cartuchos, berço, esteira, cabeça de impressão, capping station, wipping blade(rodinho), tanque de manutenção, painel.

Botões do painel de controle / Funções / Mensagens:

Load, Up, Down, Gap. Menu, Select, Direcionais, Pause. Cleaning(Limpeza), Nozzle test(teste de jatos).

Tempo de vida útil das tintas e outros produtos:

6 meses tinta e pré-tratamento. 1 mês filtro WIMS. Lubrificação do trilho da cabeça de impressão com graxa branca para metais mensalmente.

Especificações requeridas de configuração do computador:

CPU Dual Core 2Ghz ou superior, 2Gb Ram 50Gb espaço livre em disco.

Verificação e Manutenção Diária do Equipamento

Limpar a cabeça e verificar os “nozzles”:

Diariamente ao iniciar a produção.

Características da tinta Branca:

Densa, entope a cabeça de impressão se não for impressa diariamente e realizado diariamente o processo de limpeza.

Necessidade de movimentar as tintas armazenadas cada 2 – 3 dias:

As tintas que estiverem em estoque devem ser agitadas para manter a característica original e evitar o ressecamento e concentração no fundo do recipiente.

Necessidade de imprimir com a tinta branca todos os dias, ou esguichar (flush), caso impressões com a tinta branca não são feitas em 3 a 4 dias:

É necessário imprimir todos os dias com a tinta branca e se a máquina for permanecer mais de 3 (três) dias sem uso deve ser realizado o processo de flushing que é a retirada da tinta da máquina sendo introduzido líquido de limpeza para conservação da cabeça de impressão.

Verificação das tintas(na máquina) assim como compartimento de resíduos:

Principalmente da tinta branca, pois se baixar o nível o sistema WIMS vai circular ar dentro dos dutos de tinta e ressecar a tinta nos dampers

Chip das tintas e tanque de manutenção:

Como reinicializar

Como fazer o Enxague(Flush):

Retirada da tinta e introdução do liquido de limpeza para conservação

Sistema WIMS(Branco) Funções e utilizações:

Sistema que controla a circulação da tinta branca. Após desligar a máquina deve permanecer conectada a uma fonte de energia de 110V ou 220V monofásica.

Pré-tratamento / Manuseio

Instruções da pistola de Pré-Tratamento:

Necessidade de agitar o pré-tratamento antes da aplicação.

Necessidade de manter a pistola de Spray sempre limpa após a utilização.

Ambiente de utilização do Spray / Condições de saúde e segurança:

A aplicação do spray deve ser realizado em ambiente diferente ao que se encontra a máquina e pessoas que possuem doenças respiratórias ou alergia devem utilizar máscara de proteção. Evitar o contato com os olhos e boca.

Aplicação do Pré-Tratamento

Quantidade da aplicação do Pré-Tratamento:

O spray deve ser aplicado de maneira uniforme e umedecer o tecido ou malha, não podendo ficar excesso sobre otecido que possa vir a escorrer e marcar a peça.

Tratamento e manuseio das peças – Antes, Durante e após aplicar o Pré-Tratamento:

O tecido deve ter as fibras abaixadas na prensa por cerca de 10 segundos, aplicado o spray e secado na prensa com papel por cerca de 20 segundos dependendo da absorção do

material e quantidade de spray aplicada. A peça deve sair seca da prensa e posicionada no berço evitando tocar na área em que foi aplicado o spray.

Papel, teflon e sua utilização:

Temperatura da prensa e utilização:

A prensa deve ser programa para 180°C e conferida quando o termostato mostrar essa temperatura. Após a impressão a peça deve permanecer cerca 1 a 2 minutos de acordo com o material, o grau de absorção do material e umidade ambiente.

Manuseio da Peça para impressão

Funções do Sensor:

Evitar que a peça que está sendo impressa toque a cabeça de impressão danificando tanto a cabeça de impressão como a peça.

Posicionamento da Peça no Berço:

De acordo com a disposição da imagem e sempre buscando manter a área a ser impressa mais próxima da posição inicial da cabeça de impressão (Ex. logos na altura do peito esquerdo)

Função de carregar a peça (LOAD)

Após posicionada a peça no berço, pressionar a tecla LOAD do painel para levar o berço ao ponto inicial de impressaõ.

Altura do berço(através do sensor):

Após posicionada a peça no berço, deve-se ajustar a altura do berço até acusar no sensor.

Print Pro software

O que é um modelo “Template:

Template é o modelo de configuração do berço dentro do software. Além de definir as dimensões do berço, define-se os valores padrões para cada uma das 4 opções de cor de tecido (Branco, colorido, cor escura ou preto).

Designar o modelo:

O berço padrão pode ser configurado quanto a dimensão em duplo ou inteiro e para cada trabalho pode ser escolhido um dos dois templates de berço.

Configurações dos modelos:

Cada modelo traz uma configuração padrão de acordo com a cor do material a ser impresso (Branco, colorido, cor escura e preto)

Redução da Base (Choke) / Canais de luminosidade (Highlight):

Choke é a redução de pixels nas bordas da base branca e é utilizada quando a camada CMYK fica menor em relação à base branca devido a pouca absorção do tecido ou migração da tinta branca pelo excesso. Highlight nas peças escura é considerado toda área da

imagem que receberá somente tinta branca. Nesse caso quando é aplicada a camada de tinta CMYK nestes locais é aplicado novamente tinta branca no percentual definido no parâmetro de highlight.

Criar um novo modelo:

O software permite criar um novo modelo de berço em qualquer proporção dentro da área de impressão da máquina (1,50mx43cm) e definir as configurações padrões para cada cor de tecido (Branco, colorido, cor escura e preto).

Arquivos KPRN:

Os arquivos KPRN são os arquivos salvos da fila de impressão. Cada trabalho impresso pode ser salvo para imprimir posteriormente. Deve-se indicar o nome e caminho a ser salvo e clicar sobre o ícone salvar. Para abrir é só carregar através da fila de impressão.

Imprimindo e Pós Impressão

Produção e peças compatíveis com a tinta base d´água:

As tintas Dupont Artistri Ink P5000+ Series são desenvolvidas para tecido 100% algodão e tendem a não obter solidez em tecidos mistos ou de outra composição. Quanto maior o percentual de algodão melhor a definição da imagem e solidez após a lavar.

Lavação, teste de solidez, o que pode ser melhorado (E porque):

É recomendável sempre realizar o teste de solidez ao mudar o tipo de material que está sendo impresso, pois nosso mercado tem uma variedade muito grande de tecidos que recebem tratamentos diferentes de acordo com seu fabricante. Geralmente a solidez está associada à cura da tinta. De acordo com cada material deve ser ajustado o tempo de cura na prensa e até mesmo a temperatura. Outro fator que pode influenciar é excesso de pré-tratamento.

Instruções de cuidados com as peças impressas:

Após a peça ser impressa, deve ser retirada com cuidado do berço, evitando de dobrar o tecido ou tocar sobre a estampa, pois após a impressão a tinta está úmida e precisa ser curada. Não é necessário que a peça saia direto da impressora para a prensa, porém recomenda-se que seja feito dessa maneira para maior segurança.

Web-Sites: www.dtgdigital.com

ou www.silmaq.com.br (Pós-Vendas)

Informações Fornecidas

PEÇAS QUE NÃO POSSUEM GARANTIA

CABEÇA

MANIFOLD BORRIFADOR

Confirmo estar ciente de todos os procedimentos assim como peças não cobertas pela garantia.

Razão Social: ________________________________________________________________________________ Assinatura (Proprietário): _________________________________________________ Data: _____________ Pessoa treinada (nome): _______________________________________________________________________ Pessoa treinada (nome): _______________________________________________________________________ Pessoa treinada (nome): _______________________________________________________________________ Pessoa treinada (nome): _______________________________________________________________________

Técnico Responsável: _________________________________ Assinatura:_______________________ *A garantia somente terá vigor para os clientes que assinaram este termo.
