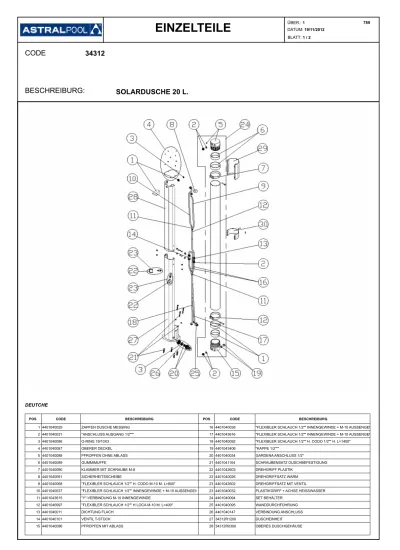

ÜBER.: 1 DATUM: 19/11/2012 BLATT: 1 / 2 EINZELTEILE CODE BESCHREIBURG SOLARDUSCHE 20 L. DEUTCHE

ÜBER.: 1 DATUM: 19/11/2012

BESCHREIBURG:

34312

EINZELTEILE

CODE

SOLARDUSCHE 20 L.

DEUTCHE

BESCHREIBURG POS CODE BESCHREIBURG

CODE POS

14401040029 ZAPFEN DUSCHE MESSING 164401040038 "FLEXIBLER SCHLAUCH 1/2"" INNENGEWINDE + M-10 AUSSENGEWINDE L=300" 24401040031 "ANSCHLUSS AUSGANG 1/2""" 174401043616 "FLEXIBLER SCHLAUCH 1/2"" INNENGEWINDE + M-10 AUSSENGEWINDE L=800" 34401040086 O-RING 19/10X3 184401040092 "FLEXIBLER SCHLAUCH 1/2"" H. CODO 1/2"" H. L=1400"

44401040087 OBERER DECKEL 194401043406 "KAPPE 1/2"""

54401040088 PFROPFEN OHNE ABLASS 204401040034 GARDENA ANSCHLUSS 1/2"

64401040089 GUMMIMUFFE 214401041104 SCHRAUBENSATZ DUSCHBEFESTIGUNG

74401040090 KLAMMER MIT SCHRAUBE M-8 224401042603 DREHGRIFF PLASTIK

84401040091 SICHERHEITSSCHEIBE 224401040026 DREHGRIFFSATZ WARM

94401040068 "FLEXIBLER SCHLAUCH 1/2"" H. CODO M-10 M. L=800" 234401042602 DREHGRIFFSATZ MIT VENTIL 104401040037 "FLEXIBLER SCHLAUCH 1/2"" INNENGEWINDE + M-10 AUSSENGEWINDE L=800" 234401040032 PLASTIKGRIFF + ACHSE HEISSWASSER 114401043615 "Y"-VERBINDUNG M-10 INNENGEWINDE 244401040094 SET BEHÄLTER

124401040097 "FLEXIBLER SCHLAUCH 1/2"" H LOCA M-10 M. L=400" 254401040095 WANDDURCHFÜHRUNG

134401040011 DICHTUNG FLACH 264401040147 VERBINDUNG ANSCHLUSS

144401040101 VENTIL T-STÜCK 2734312R1200 DUSCHEINHEIT

ÜBER.: 1 DATUM: 19/11/2012

BESCHREIBURG:

34312

EINZELTEILE

CODE

SOLARDUSCHE 20 L.

DEUTCHE

REV.: 1 DATE: 19/11/2012

DESCRIPTION:

34312

PARTS BREAKDOWN

CODE

20 L. SOLAR SHOWER

ENGLISH

DESCRIPTION POS CODE DESCRIPTION

CODE POS

14401040029 BRASS SHOWER HEAD 164401040038 "FLEXIBLE HOSE 1/2"" FEMALE + M-10 MALE L = 300" 24401040031 "1/2"" OUTLET CONNECTION" 174401043616 "FLEXIBLE HOSE 1/2"" FEMALE + M-10 MALE L = 800" 34401040086 GASKET 19/10X3 184401040092 "1/2"" H. CODO 1/2"" H. L=1400 CABLE"

44401040087 TOP COVER 194401043406 "PLUG 1/2"""

54401040088 CAP WITHOUT PURGE 204401040034 QUICK CONNECTION 1/2"

64401040089 RUBBER SLEEVE 214401041104 SHOWER SUPPORT

74401040090 M-8 CLAMP WITH SCREW 224401042603 PLASTIC HANDLE

84401040091 SAFETY DISC 224401040026 PLASTIC HOT WATER VALVE HANDLE

94401040068 "1/2"" H. CODO M-10 M. L=800 CABLE" 234401042602 PLASTIC HANDLE + PIN

104401040037 "FLEXIBLE HOSE 1/2"" FEMALE + M-10 MALE L = 800" 234401040032 PLASTIC KNOB + HOT WATER SHAFT

114401043615 "Y" CONNECTOR M-10 FEMALE 244401040094 TANK UNIT

124401040097 "1/2"" H LOCA M-10 M. L=400 CABLE" 254401040095 WALL CONDUIT

134401040011 FLAT GASKET 264401040147 INLET CONNECTION

144401040101 VALVE SOCKET 2734312R1200 SHOWER UNIT

REV.: 1 DATE: 19/11/2012

DESCRIPTION:

34312

PARTS BREAKDOWN

CODE

20 L. SOLAR SHOWER

ENGLISH

REV.: 1 FECHA.: 19/11/2012

DESCRIPCION:

34312

DESPIECE

CODIGO

DUCHA SOLAR 20 L. GRIS DEPOSITO FLEXIBLE

ESPAÑOL

DESCRIPCION POS CODIGO DESCRIPCION

CODIGO POS

14401040029 PIÑA LATON 164401040038 LATIGUILLO 1/2" H. M-10 M. L=300 MM.

24401040031 CONEXION SALIDA 1/2" 174401043616 LATIGUILLO 1/2" HEMBRA + M-10 MACHO L=800

34401040086 JUNTA D. 19/10X3 184401040092 LATIGUILLO 1/2" H. CODO 1/2" H. L=1400

44401040087 TAPA SUPERIOR 194401043406 TAPON 1/2"

54401040088 TAPON SIN PURGA 204401040034 CONEXION RAPIDA 1/2"

64401040089 MANGUITO GOMA 214401041104 SUJECION DUCHA

74401040090 ABRAZADERA CON TORNILLO M-8 224401042603 POMO PLASTICO

84401040091 DISCO SEGURIDAD 224401040026 POMO PLASTICO AGUA CALIENTE

94401040068 LATIGUILLO 1/2" H. CODO M-10 M. L=800 234401042602 POMO PLASTICO + EJE

104401040037 LATIGUILLO 1/2" H. M-10 M. L=800 MM. 234401040032 POMO PLASTICO + EJE AGUA CALIENTE

114401043615 CONEXIÓN "Y" M-10 HEMBRA 244401040094 CJTO. DEPOSITO

124401040097 LATIGUILLO 1/2" H LOCA M-10 M. L=400 254401040095 PASAMUROS

134401040011 JUNTA PLANA 264401040147 CJTO. CONEXIÓN ENTRADA

144401040101 CUERPO VALVULA 2734312R1200 CUERPO DUCHA

REV.: 1 FECHA.: 19/11/2012

DESCRIPCION:

34312

DESPIECE

CODIGO

DUCHA SOLAR 20 L. GRIS DEPOSITO FLEXIBLE

ESPAÑOL

REV.: 1 DATE: 19/11/2012

DESCRIPTION:

34312

ÉCLATÉ

CODE

DOUCHE SOLAIRE 20 L.

FRANCAIS

DESCRIPTION POS CODE DESCRIPTION

CODE POS

14401040029 POMME DOUCHE LAITON 164401040038 "TUYAU 1/2"" FEMELLE + M-10 MÂLE L=300" 24401040031 RACCORD SORTIE 1/2'' 174401043616 "TUYAU 1/2"" FEMELLE + M-10 MÂLE L=800" 34401040086 JOINT 19/10X3 184401040092 "FLEXIBLE 1/2"" H. CODO 1/2"" H. L=1400"

44401040087 COUVERCLE SUPÉRIEUR 194401043406 BOUCHON 1/2''

54401040088 BOUCHON SANS PURGE 204401040034 CONNEXION RAPIDE 1/2"

64401040089 FLEXIBLE CAOUTCHOUC 214401041104 VISSERIE DE DOUCHE

74401040090 COLLIER À VIS M-8 224401042603 ROBINET PLASTIQUE

84401040091 DISQUE SÉCURITÉ 224401040026 ROBINET PLASTIQUE D'EAU CHAUDE

94401040068 "FLEXIBLE 1/2"" H. CODO M-10 M. L=800" 234401042602 ROBINET PLASTIQUE + AXE

104401040037 "TUYAU 1/2"" FEMELLE + M-10 MÂLE L=800" 234401040032 POMMEAU PLASTIQUE + AXE EAU CHAUDE

114401043615 RACCORD "Y" M-10 FEMELLE 244401040094 ENSEMBLE RÉSERVOIR

124401040097 "FLEXIBLE 1/2"" H LOCA M-10 M. L=400" 254401040095 TRAVERSÉE DE PAROIS

134401040011 JOINT PLAT 264401040147 ENSEMBLE CONNEXION ENTREE

144401040101 TE ROBINET DE DOUCHE 2734312R1200 CORPS DE DOUCHE

REV.: 1 DATE: 19/11/2012

DESCRIPTION:

34312

ÉCLATÉ

CODE

DOUCHE SOLAIRE 20 L.

FRANCAIS

REV.: 1 DATA: 19/11/2012

DESCRIZIONE:

34312

ESPLOSO

CODICE

DOCCIA SOLARE 20 L.

ITALIANO

DESCRIZIONE POS CODICE DESCRIZIONE

CODICE POS

14401040029 SOFFIONE DOCCIA IN OTTONE 164401040038 "SPINOTTO 1/2"" FEMMINA + M-10 MASCHIO L=300" 24401040031 "CONNESSIONE D'USCITA 1/2""" 174401043616 "SPINOTTO 1/2"" FEMMINA + M-10 MASCHIO L=800" 34401040086 GUARNIZIONE 19/10X3 184401040092 "CAVETTO 1/2"" H. CODO 1/2"" H. L=1400" 44401040087 COPERCHIO SUPERIORE 194401043406 "TAPPO 1/2"""

54401040088 TAPPO SENZA PURGA 204401040034 CONNESSIONE RAPIDA 1/2"

64401040089 MANICOTTO GOMMA 214401041104 FISSAGGIO DOCCIA

74401040090 STAFFA CON VITE M-8 224401042603 POMELLO IN PLASTICA

84401040091 DISCO DI SICUREZZA 224401040026 POMELLO IN PLASTICA ACQUA CALDA

94401040068 "CAVETTO 1/2"" H. CODO M-10 M. L=800" 234401042602 POMELLO + ASSE VALVOLA

104401040037 "SPINOTTO 1/2"" FEMMINA + M-10 MASCHIO L=800" 234401040032 POMELLO PLASTICA + PERNO ACQUA CALDA 114401043615 CONNESSIONE "Y" M-10 FEMMINA 244401040094 COMPLESSO DEPOSITO

124401040097 "CAVETTO 1/2"" H LOCA M-10 M. L=400" 254401040095 PASSANTI A MURO

134401040011 GIUNTURA PIANA 264401040147 CONGIUNTO COLLEGAMENTO ENTRATA

144401040101 CORPO VALVOLA 2734312R1200 CORPO DOCCIA

REV.: 1 DATA: 19/11/2012

DESCRIZIONE:

34312

ESPLOSO

CODICE

DOCCIA SOLARE 20 L.

ITALIANO

REV.: 1 DATA: 19/11/2012

DESCRIÇÃO:

34312

ITEM

CODIGO

DUCHE SOLAR 20 L.

PORTUGUES

DESCRIÇÃO POS CODIGO DESCRIÇÃO

CODIGO POS

14401040029 PINHA DUCHE LATÃO 164401040038 "MANGA 1/2"" FÊMEA + M-10 MACHO L = 300" 24401040031 "CONEXÃO SAÍDA 1/2""" 174401043616 "MANGA 1/2"" FÊMEA + M-10 MACHO L = 800" 34401040086 JUNTA 19/10X3 184401040092 "MANGA 1/2"" H. CODO 1/2"" H. L=1400"

44401040087 TAMPA SUPERIOR 194401043406 "TAMPÃO 1/2"""

54401040088 TAMPÃO SEM PURGA 204401040034 LIGAÇÃO RÁPIDA 1/2"

64401040089 MANGA BORRACHA 214401041104 PARAFUSOS FIXASÃO CHUVEIRO SOLAR

74401040090 BRAÇADEIRA COM PARAFUSO M-8 224401042603 MANIPULO PLÁSTICO

84401040091 DISCO SEGURANÇA 224401040026 MANIPULO PLÁSTICO ÁGUA QUENTE

94401040068 "MANGA 1/2"" H. CODO M-10 M. L=800" 234401042602 MANIPULO PLÁSTICO + EIXO 104401040037 "MANGA 1/2"" FÊMEA + M-10 MACHO L = 800" 234401040032 BOTÃO PLÁSTICO + EIXO ÁGUA QUENTE

114401043615 LIGAÇÃO "Y" M-10 FÊMEA 244401040094 CJTO. DEPÓSITO

124401040097 "MANGA 1/2"" H LOCA M-10 M. L=400" 254401040095 PASSAMUROS

134401040011 BUCHA BORRACHA 264401040147 CJTO. LIGAÇÂO DE ENTRADA

144401040101 CORPO VÁLVULA 2734312R1200 CORPO DE CHUVEIRO

REV.: 1 DATA: 19/11/2012

DESCRIÇÃO:

34312

ITEM

CODIGO

DUCHE SOLAR 20 L.

PORTUGUES
