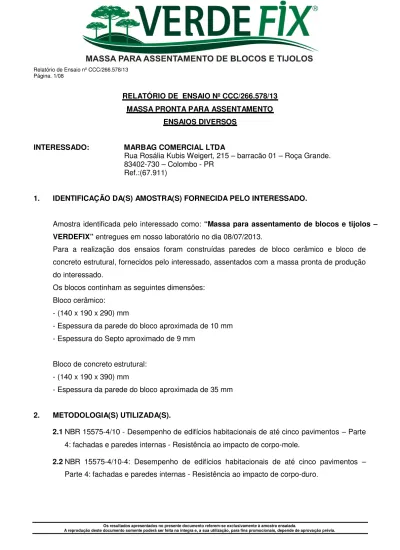

Relatório de Ensaio nº CCC/266.578/13 Página. 1/08
RELATÓRIO DE ENSAIO Nº CCC/266.578/13 MASSA PRONTA PARA ASSENTAMENTO
ENSAIOS DIVERSOS
INTERESSADO: MARBAG COMERCIAL LTDA
Rua Rosália Kubis Weigert, 215 – barracão 01 – Roça Grande. 83402-730 – Colombo - PR
Ref.:(67.911)
1. IDENTIFICAÇÃO DA(S) AMOSTRA(S) FORNECIDA PELO INTERESSADO.
Amostra identificada pelo interessado como: “Massa para assentamento de blocos e tijolos –
VERDEFIX” entregues em nosso laboratório no dia 08/07/2013.
Para a realização dos ensaios foram construídas paredes de bloco cerâmico e bloco de concreto estrutural, fornecidos pelo interessado, assentados com a massa pronta de produção do interessado.
Os blocos continham as seguintes dimensões: Bloco cerâmico:
- (140 x 190 x 290) mm
- Espessura da parede do bloco aproximada de 10 mm - Espessura do Septo aproximado de 9 mm
Bloco de concreto estrutural: - (140 x 190 x 390) mm
- Espessura da parede do bloco aproximada de 35 mm
2. METODOLOGIA(S) UTILIZADA(S).
2.1 NBR 15575-4/10 - Desempenho de edifícios habitacionais de até cinco pavimentos – Parte
4: fachadas e paredes internas - Resistência ao impacto de corpo-mole.
2.2 NBR 15575-4/10-4: Desempenho de edifícios habitacionais de até cinco pavimentos –
Relatório de Ensaio nº CCC/266.578/13 Página. 2/08
3. RESULTADO(S) OBTIDO(S).
3.1 Resistência ao impacto de corpo-mole
3.1.1 Parede composta por bloco cerâmico - (2 480 x 2 100 x 140) mm Impactos Externos Energia (J) Deslocamento (mm) Observações Instantâneo Residual 120 - - Nenhuma ocorrência 180 - - Idem ao anterior 240 10,40 1,30 Idem ao anterior
360 - - Trincas nos Blocos
480 - - Idem ao anterior
720 - - Ruptura dos Blocos
Relatório de Ensaio nº CCC/266.578/13 Página. 3/08
3.1.2 Parede composta por bloco de concreto estrutural – (2 360 x 2 150 x 140) mm Impactos Externos Energia (J) Deslocamento (mm) Observações Instantâneo Residual 120 - - Nenhuma ocorrência 180 - - Idem ao anterior 240 1,95 0,05 Idem ao anterior 360 - - Idem ao anterior 480 - - Idem ao anterior 720 - - Idem ao anterior
Relatório de Ensaio nº CCC/266.578/13 Página. 4/08
3.2 Resistência ao impacto de corpo-duro
3.2.1 Parede composta por blocos cerâmicos – (2 480 x 2 100 x 140) mm 3.2.1.1 Impacto Externo
Foto nº 03 – Protótipo antes do impacto Foto nº 4 – Protótipo pós-impacto
Impacto Externo (esfera de 500 g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 3,75 Superficial Nenhuma 2º - Ruptura do bloco 3º Superficial Nenhuma 4º Superficial Nenhuma 5º 0,90 Mossa 6º Superficial Nenhuma 7º - Ruptura do bloco 8º Superficial Nenhuma 9º Superficial Nenhuma 10º Superficial Nenhuma
Impacto Externo (esfera de 1000g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 20,0 - Ruptura de bloco 2º 1,20 Mossa 3º 1,60 Mossa 4º 1,30 Mossa 5º - Ruptura de bloco 6º 1,80 Trinca do bloco 7º 1,00 Mossa 8º - Trinca do bloco 9º - Ruptura do Bloco 10º 1,25 Mossa
Relatório de Ensaio nº CCC/266.578/13 Página. 5/08
3.2.1.2 Impacto Interno
Impacto Externo (esfera de 500 g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 2,5 Superficial Nenhuma 2º Superficial Nenhuma 3º Superficial Nenhuma 4º Superficial Nenhuma 5º 1,80 Mossa 6º Superficial Nenhuma 7º Superficial Nenhuma 8º Superficial Nenhuma 9º Superficial Nenhuma 10º Superficial Nenhuma
Impacto Externo (esfera de 1000g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 10,0 1,30 Mossa 2º 1,20 Mossa 3º 1,15 Mossa 4º - Ruptura do bloco 5º 1,00 Mossa 6º 1,10 Mossa 7º 1,25 Mossa 8º 1,40 Trinca do bloco 9º 1,10 Mossa 10º 1,00 Mossa
Relatório de Ensaio nº CCC/266.578/13 Página. 6/08
3.2.2 Parede composta por blocos de concreto estrutural – (2 360 x 2 150 x 140) mm 3.2.2.1 Impacto Externo
Foto nº 06 – Protótipo antes do impacto
Impacto Externo (esfera de 500 g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 3,75 Superficial Nenhuma 2º Superficial Nenhuma 3º Superficial Nenhuma 4º Superficial Nenhuma 5º Superficial Nenhuma 6º Superficial Nenhuma 7º Superficial Nenhuma 8º Superficial Nenhuma 9º Superficial Nenhuma 10º Superficial Nenhuma
Impacto Externo (esfera de 1000g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 20,0 Superficial Nenhuma 2º Superficial Nenhuma 3º 2,50 Mossa 4º 1,20 Mossa 5º 2,20 Mossa 6º 2,10 Mossa 7º 1,30 Mossa 8º 2,40 Mossa 9º 1,10 Mossa 10º 2,55 Mossa
Relatório de Ensaio nº CCC/266.578/13 Página. 7/08
3.2.2.2 Impacto interno
Foto nº 07 – Protótipo antes do impacto
Impacto Externo (esfera de 500 g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 2,5 Superficial Nenhuma 2º Superficial Nenhuma 3º Superficial Nenhuma 4º Superficial Nenhuma 5º Superficial Nenhuma 6º Superficial Nenhuma 7º Superficial Nenhuma 8º Superficial Nenhuma 9º Superficial Nenhuma 10º Superficial Nenhuma
Impacto Externo (esfera de 1000g)
Impacto Energia (J) Profundidade da mossa (mm) Observações 1º 10,0 0,45 Mossa 2º 0,40 Mossa 3º 0,50 Mossa 4º 0,35 Mossa 5º 0,50 Mossa 6º 0,55 Mossa 7º 0,40 Mossa 8º 0,45 Mossa 9º 0,40 Mossa 10º 0,50 Mossa
Relatório de Ensaio nº CCC/266.578/13 Página. 8/08
4. OBSERVAÇÕES
A aplicação da massa pronta para confecção das paredes e dos prismas foram realizadas pelo interessado.
5. DATA DO(S) ENSAIO(S).
Ensaios realizados em 11/07/2013.
São Paulo, 18 de julho de 2 013.
L.A. FALCÃO BAUER LTDA. L.A. FALCÃO BAUER LTDA. Centro Tecnológico de Controle da Qualidade Centro Tecnológico de Controle da Qualidade
ORIGINAL ASSINADO POR ORIGINAL ASSINADO POR
____________________________________ ________________________________________
ANTONIO FELISBINO FILHO COORDENADOR DO LABORATÓRIO DE PRODUTOS DA CONTRUÇÃO CIVIL Técnico em Edificações-CREA n.º 5062178949
EDUARDO RUIZ FERREIRA COORDENADOR DE LABORATÓRIOS Técnico em Mecatrônica-CREA n.º 5062561113
