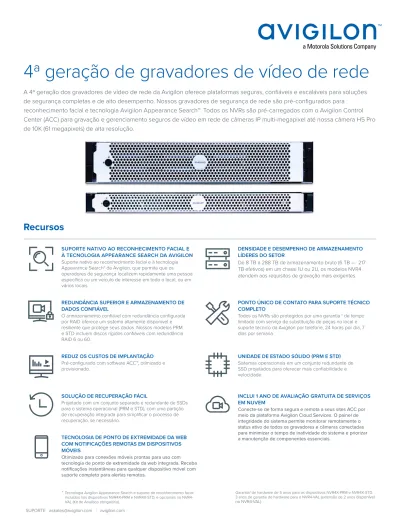

4ª geração de gravadores de vídeo de rede

SUPORTE askales@avigilon.com | avigilon.com

4ª geração de gravadores de vídeo de rede

A 4ª geração dos gravadores de vídeo de rede da Avigilon oferece plataformas seguras, confiáveis e escaláveis para soluções

de segurança completas e de alto desempenho. Nossos gravadores de segurança de rede são pré-configurados para

reconhecimento facial e tecnologia Avigilon Appearance Search™. Todos os NVRs são pré-carregados com o Avigilon Control

Center (ACC) para gravação e gerenciamento seguros de vídeo em rede de câmeras IP multi-megapixel até nossa câmera H5 Pro

de 10K (61 megapixels) de alta resolução.

Recursos

SUPORTE NATIVO AO RECONHECIMENTO FACIAL E

À TECNOLOGIA APPEARANCE SEARCH DA AVIGILON

Suporte nativo ao reconhecimento facial e à tecnologia

Appearance Search* da Avigilon, que permite que os

operadores de segurança localizem rapidamente uma pessoa

específica ou um veículo de interesse em todo o local, ou em

vários locais.

DENSIDADE E DESEMPENHO DE ARMAZENAMENTO

LÍDERES DO SETOR

De 8 TB a 288 TB de armazenamento bruto (6 TB — 217

TB efetivos) em um chassi 1U ou 2U, os modelos NVR4

atendem aos requisitos de gravação mais exigentes.

REDUNDÂNCIA SUPERIOR E ARMAZENAMENTO DE

DADOS CONFIÁVEL

O armazenamento confiável com redundância configurada

por RAID oferece um sistema altamente disponível e

resiliente que protege seus dados. Nossos modelos PRM

e STD incluem discos rígidos confiáveis com redundância

RAID 6 ou 60.

PONTO ÚNICO DE CONTATO PARA SUPORTE TÉCNICO

COMPLETO

Todos os NVRs são protegidos por uma garantia † de tempo

limitado com serviço de substituição de peças no local e

suporte técnico da Avigilon por telefone, 24 horas por dia, 7

dias por semana.

REDUZ OS CUSTOS DE IMPLANTAÇÃO

Pré-configurado com software ACC™, otimizado e

provisionado.

UNIDADE DE ESTADO SÓLIDO (PRM E STD)

Sistemas operacionais em um conjunto redundante de

SSD projetados para oferecer mais confiabilidade e

velocidade.

SOLUÇÃO DE RECUPERAÇÃO FÁCIL

Projetado com um conjunto separado e redundante de SSDs

para o sistema operacional (PRM e STD), com uma partição

de recuperação integrada para simplificar o processo de

recuperação, se necessário.

INCLUI 1 ANO DE AVALIAÇÃO GRATUITA DE SERVIÇOS

EM NUVEM

Conecte-se de forma segura e remota a seus sites ACC por

meio da plataforma Avigilon Cloud Services. O painel de

integridade do sistema permite monitorar remotamente o

status ativo de todos os gravadores e câmeras conectadas

para minimizar o tempo de inatividade do sistema e priorizar

a manutenção de componentes essenciais.

TECNOLOGIA DE PONTO DE EXTREMIDADE DA WEB

COM NOTIFICAÇÕES REMOTAS EM DISPOSITIVOS

MÓVEIS

Otimizado para conexões móveis prontas para uso com

tecnologia de ponto de extremidade da web integrada. Receba

notificações instantâneas para qualquer dispositivo móvel com

suporte completo para alertas remotos.

Garantia† de hardware de 5 anos para os dispositivos NVR4X-PRM e NVR4X-STD. 3 anos de garantia de hardware para o NVR4-VAL (extensão de 2 anos disponível no NVR4-VAL).

* Tecnologia Avigilon Appearance Search e suporte de reconhecimento facial incluídos nos dispositivos NVR4X-PRM e NVR4X-STD, e opcionais no NVR4-VAL (Kit de Analítico obrigatório).

2 SUPORTE askales@avigilon.com | avigilon.com

MECÂNICAS Tamanho físico do drive Chassi de montagem em rack

de 2 U Chassi de montagem em rack de 2 U Chassi de montagem em rack de 2 U Chassi de montagem de rack de 1 U Dimensões (C x L x A) 751,3 mm x 482 mm x 86,8 mm

(29,58” x 18,98” x 3,41”) 717,6 mm x 482,0 mm x 86,8 mm (27,71” x 18,97” x 3,41”) 717,6 mm x 482,0 mm x 86,8 mm (27,71” x 18,97” x 3,41”) 594,13 mm x 482,6 mm x 42,8 mm; 23,39 "x 19" x 1,69 " Peso 46,3 kg (102 lb) ao usar o

máximo de unidades de disco rígido

34,5 kg (76 lb) 34,5 kg (76 lb) 13,6 kg (29,98 lbs)

ELÉTRICAS Entrada de energia 100 até 240 VCA, 50/60 Hz,

troca automática 100 até 240 VCA, 50/60 Hz, troca automática 100 até 240 VCA, 50/60 Hz, troca automática 100 até 240 VCA, 50/60 Hz, troca automática Fonte de alimentação Redundante duplo com troca

a quente Redundante duplo com troca a quente Única — fonte de alimentação opcional disponível Única — fonte de alimentação opcional disponível Consumo de energia Média: 429 W (1+1) (1.463,8

BTU/h); Máxima: 1100 W (2.559,1 BTU/h) Média: 333 W (1+1) (1.136,2 BTU/h); Máxima: 750 W (2.559,1 BTU/h) Média: 269 W (917,9 BTU/h);

Máxima: 750 W (2.559,1 BTU/h) Média: 197 W (672,2 BTU/h); Máxima: 350 W (1.340 BTU/h) Eficiência de energia 80 PLUS Platinum, ENERGY

STAR 2.0 80 PLUS Platinum, ENERGY STAR 2.0 80 PLUS Platinum, ENERGY STAR 2.0 80 PLUS Platinum, ENERGY STAR 2.0

AMBIENTAL Temperatura operacional 10° C a 35° C (50° F a 95° F)

Temperatura de armazenamento -40° C a 65° C (-40° F a 149° F)

Umidade operacional Umidade relativa de 10% a 80% com ponto máximo de condensação de 29 °C (84,2 °F)

Umidade de armazenamento Umidade relativa de 5% a 95% com ponto máximo de condensação de 33° C (91° F). A atmosfera deve estar sempre sem condensação. Vibração operacional 0,26 Grms a 5 Hz até 350 Hz

Vibração de Armazenamento 1,88 Grms a 10 Hz até 500 Hz durante 15 min. Choque de operação Um pulso em cada lado do sistema de 71 G para até 2 ms

Choque de Armazenamento Seis pulsos de choque executados consecutivamente nos eixos x, y e z positivos e negativos (um pulso em cada lado do sistema) de 71 G durante até 2 ms

Altitude operacional 3.048 m (10.000 pés) Altitude de Armazenamento 12.000 m (39.370 pés)

Especificações

SISTEMA Edições do Avigilon Control

Center™ Compatível com Core, Standard e Enterprise Compatível com Core, Standard e Enterprise Compatível com Core, Standard e Enterprise Compatível com Core, Standard e Enterprise Desempenho

da transmissão de vídeo em rede²

Conexão de

rede 10 GbE - várias conexões¹ 1 GbE - várias conexões 10 GbE - várias conexões¹ 1 GbE - várias conexões 1GbE - com várias conexões de rede 1GbE Taxa de gravação Até 1500 Mbps (máx. de 1250 Mbps por conexão) Até 700 Mbps (máx. de 600 Mbps por conexão) Até 1500 Mbps (máx. de 1250 Mbps por conexão) Até 700 Mbps (máx. de 600 Mbps por conexão) Até 700 Mbps Até 300 Mbps (máx. 300 Mbps por conexão) Taxa de

reprodução Até 600 Mbps (durante a gravação de vídeo simultânea) Até 600 Mbps (durante a gravação de vídeo simultânea) Até 450 Mbps (durante a gravação de vídeo simultânea) Até 128 Mbps (durante a gravação de vídeo simultânea) Sistema operacional Microsoft Windows Server 2016 Microsoft Windows Server 2016 Microsoft Windows 10 IoT

Enterprise LTSB ou Windows Server 2016

Microsoft Windows 10 IoT Enterprise LTSB Configuração

da unidade de disco rígido

Dados de

vídeo RAID 60 — Até 18 × 3,5”, com troca a quente RAID 6 — Até 12 × 3,5”, com troca a quente RAID 6 — Até 8 × 3,5”, com troca a quente RAID 5 — Até 4 × 3,5”, com troca a quente Sistema

operacional 2 unidades de SSD M.2, RAID 1 2 unidades de SSD M.2, RAID 1 2 unidades de SSD M.2, RAID 1 Dados de vídeo e sistema operacional hospedados em discos virtuais separados Capacidade de armazenamento

de gravação Até 288 TB de capacidade bruta; 217 TB de capacidade efetiva (RAID 60)

Até 180 TB bruta; 157 TB efetiva

(RAID 6) Até 64 TB bruta; 48 TB efetiva (RAID 6) Até 32 TB bruta; 24 TB efetivos (RAID 5) Interface de rede 2 portas + SFP de 10 GbE

(transceptores não inclusos) 4 portas RJ-45 de 1 GbE (1000Base-T)

2 portas + SFP de 10 GbE (transceptores não inclusos) 6 portas RJ-45 de 1 GbE (1000Base-T)

4 portas RJ-45 de 1 GbE (1000Base-T)

(Opcional) 2 portas + SFP de 10 GbE (transceptores não inclusos)

2 portas RJ-45 de 1 GbE (1000Base-T)

(Opcional) 2 portas SFP+ de 10 GbE (transceptores não incluídos)

Memória 2 DDR4 de 16 GB 2 DDR4 de 16 GB 2 DDR4 de 8 GB DDR4 de 8 GB

Processador Intel® Xeon® Intel® Xeon® Intel® Xeon® Intel® Xeon®

Saídas de vídeo 1 x VGA 1 x VGA 1 x VGA 1 x VGA

Exibição local Não Não Não Não

Gerenciamento fora da banda iDRAC9 Enterprise iDRAC9 Enterprise iDRAC9 Express iDRAC9 Express Capacidade somente da

Appearance Search³ Até 200 câmeras Até 200 câmeras Até 200 câmeras Até 50 câmeras⁴ Capacidade somente da

Appearance Search + Capacidade da Appearance Search com reconhecimento facial⁵

Até 100 câmeras,

+ até 50 câmeras Até 100 câmeras, + até 50 câmeras Até 100 câmeras, + até 50 câmeras Até 20 câmeras, + até 15 câmeras⁴

¹ A conexão de rede de 10 GbE requer o acessório transceptor HD-NVR4X-SFPPLUS-SR.

² Esses números de desempenho se baseiam em testes de validação feitos pela Avigilon usando o software Avigilon Control Center. Para mais informações, entre em contato com o setor de vendas da Avigilon. ³ Requer licença ACC Enterprise e câmeras Avigilon H3A, H4A ou H5A habilitadas para vídeo analítico. O limite de suporte da câmera com Avigilon Appearance Search não afeta nenhuma taxa de transferência do NVR

para gravação, reprodução e transmissão ao vivo simultâneas. ⁴ Requer kit analítico opcional (HD-NVR-ANK2-1).

⁵ Câmeras habilitadas para reconhecimento facial também devem estar habilitadas para Appearance Search, reduzindo o número de câmeras disponíveis para Appearance Search. Para mais informações, confira as

Diretrizes de dimensionamento de hardware do ACC 7 para a tecnologia Avigilon Appearance Search e reconhecimento facial.

Premium

Premium

Standard

Value

64 TB

96 TB

192 TB

16 TB

24 TB

6 TB

12 TB

128 TB

157 TB

3 SUPORTE askales@avigilon.com | avigilon.com

NVR4X-PRM

Dimensões de contorno

[3,41]

86,8

[18,98]

482,0

[29,04]

737,5

[17,09]

434,0

[1,44]

36,7

Especificações (Cont.)

FORNECIDOS Sistema de trilhos de rack Sistema de trilhos deslizantes com braço de gerenciamento de cabos. Compatível com:• Montagem sem ferramentas em racks de 4 pinos, orifício redondo sem rosca e orifício quadrado compatível com EIA-310-E de 19"

• Montagem com ferramentas em racks de 4 pinos e orifício com rosca

Tampa 1, frontal

Cabos de

alimentação PRM 2 STD e VAL 1

CERTIFICAÇÕES Certificações/Diretivas UL, cUL, CE, RCM, BSMI, CCC, EAC, KC, NOM, NRCS, VCCI, RoHS, Reach (SVHC), WEEE, BIS Segurança UL/CSA/EN/IEC 62368-1

Emissões eletromagnéticas Título CFR 47, FCC Parte 2, 15 Classe A, ICES-003 (A), EN 55032 Classe A, EN 61000-3-2, EN 61000-3-3 Imunidade eletromagnética EN 55024

Garantia PRM e STD Cinco anos com serviço de entrega de peças no local no próximo dia útil. Atualização de garantia para quatro horas de atendimento em caso de serviços críticos disponível.

4 SUPORTE askales@avigilon.com | avigilon.com

NVR4X-PRM e NVR4X-STD

NVR4-VAL

Dimensões de contorno

5

Dec 2020 — Rev. 5

© 2020, Avigilon Corporation. Todos os direitos reservados. AVIGILON, o logotipo da AVIGILON, AVIGILON APPEARANCE SEARCH, AVIGILON CONTROL CENTER e ACC são marcas registradas da Avigilon Corporation. Intel, o logotipo da Intel e Xeon são marcas comerciais da Intel Corporation ou de suas subsidiárias nos EUA e/ou em outros países. Outros nomes ou logotipos mencionados aqui podem ser marcas comerciais de seus respectivos proprietários. A Avigilon Corporation protege suas inovações com patentes emitidas nos Estados Unidos da América e em outras jurisdições em todo o mundo (acesse avigilon.com/patents). A menos que declarado explicitamente e por escrito, nenhuma licença é concedida com relação a quaisquer direitos autorais, design industrial, marca comercial, patente ou outros direitos de propriedade intelectual da Avigilon Corporation ou de seus licenciadores.

Informações de pedido

NVR4X-PRM-64TB NVR4X Premium de 64 TB (72 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-PRM-96TB NVR4X Premium de 96 TB (112 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-PRM-128TB NVR4X Premium de 128 TB (144 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-PRM-157TB NVR4X Premium de 157 TB (180 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-PRM-192TB NVR4X Premium de 192 TB (252 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-PRM-217TB NVR4X Premium de 217 TB (288 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center

As licenças do Avigilon Control Center devem ser compradas separadamente. A tecnologia Avigilon Appearance Search e o reconhecimento facial requerem a versão Enterprise do software ACC.

NVR4X-xxx-xxTB-NA = NVR4X-xxx-xxTB-UK = NVR4X-xxx-xxTB-EU = NVR4X-xxx-xxTB-AU = NVR-ANK2-1 Kit analítico para o software Avigilon Appearance Search e reconhecimento facial*

NVR4-VAL-10GBE Placa de rede, DP 10G-SFP + NVR4 VAL NVR4X-STD-10GBE Placa de rede, DP 10G-SFP+ NVR4X STD NVR4X-PRM-2NDCPU Segundo kit de CPU para NVR4X PRM

NVR4X-1100W-2NDDPS Fonte de alimentação redundante com troca a quente para NVR4X PRM 192/217 TB

NVR4X-750W-2NDDPS Fonte de alimentação redundante com troca a quente para NVR4X STD e PRM 64/96/128/157 TB NVR4-VAL-2NDPS Fonte de alimentação redundante com troca a quente para NVR4 VAL

NVR4-HDDS-INT-16TB Disco rígido de reposição, 16 TB, compartimento interno, para NVR4X PRM 192/217 TB

NVR4-HDDS-HOT-16TB Disco rígido de reposição, 16 TB, compartimento frontal ou traseiro, para NVR4X PRM 128/157/192/217 TB NVR4-HDDS-HOT-12TB Disco rígido de reposição, 12 TB, compartimento frontal ou traseiro, para NVR4X PRM 96 TB

NVR4-HDDS-HOT-8TB Disco rígido de reposição, 8 TB, compartimento frontal ou traseiro, para NVR4X PRM 64 TB, NVR4X STD 32/48 TB e NVR4 VAL 16/24 TB NVR4-HDDS-HOT-4TB Disco rígido de reposição, 4 TB, compartimento frontal ou traseiro, para NVR4X STD 16/24 TB e NVR4 VAL 12 TB

NVR4-HDDS-HOT-2TB Disco rígido de reposição, 2 TB, compartimento frontal ou traseiro, para NVR4X VAL 6 TB AVA-HED1-NVR4X-PRM2-CONNECT Arquivo de vídeos da Avigilon, kit de conectividade para NVR4X PRM 192/217 TB AVA-HED1-NVR4X-PRM1-CONNECT Arquivo de vídeos da Avigilon, kit de conectividade para NVR4X PRM 64/96/128/157 TB AVA-HED1-NVR4X-STD-CONNECT Arquivo de vídeos da Avigilon, kit de conectividade para NVR4X STD

IDRAC9-ENT-UPG Atualização do iDRAC Enterprise

HD-NVR4-SFPPLUS-DA Cabo de conexão direta Twinax de 3 m, SFP+ de 10GbE NVR4X-SFPPLUS-SR Transceptor de curto alcance SFP+ 10GBASE

NVR4X-PRM2-WARR-5Y4HMC Atualização do acordo de nível de serviço com atendimento de 4 horas em casos críticos para NVR4X PRM 192/217 TB NVR4X-PRM1-WARR-5Y4HMC Atualização do acordo de nível de serviço com atendimento de 4 horas em casos críticos para NVR4X PRM 128/157/192/217 TB NVR4X-STD-WARR-5Y4HMC Atualização do acordo de nível de serviço com atendimento de 4 horas em casos críticos para NVR4X STD

NVR4-VAL-WARR-EXTEND-2YR Extensão de garantia de 2 anos para NVR4 VAL * Necessário apenas para NVR4-VAL.

NVR4X-STD-16TB-S16 NVR4X Standard de 16 TB (24 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-STD-16TB NVR4X Standard de 16 TB (24 TB brutos) com Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4X-STD-24TB-S16 NVR4X Standard de 24 TB (32 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-STD-24TB NVR4X Standard de 24 TB (32 TB brutos) com Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4X-STD-32TB-S16 NVR4X Standard de 32 TB (48 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-STD-32TB NVR4X Standard de 32 TB (48 TB brutos) com Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4X-STD-48TB-S16 NVR4X Standard de 48 TB (64 TB brutos) com Microsoft Windows Server 2016 e Avigilon Control Center NVR4X-STD-48TB NVR4X Standard de 48 TB (64 TB brutos) com Microsoft Windows 10 Enterprise integrado e Avigilon Control Center

As licenças do Avigilon Control Center devem ser compradas separadamente. A tecnologia Avigilon Appearance Search e o reconhecimento facial requerem a versão Enterprise do software ACC.

NVR4-VAL-6TB 6 TB (8 TB brutos) de valor NVR4 com o Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4-VAL-12TB 12 TB (16 TB brutos) de valor NVR4 com Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4-VAL-16TB 16 TB (24 TB brutos) de valor NVR4 com o Microsoft Windows 10 Enterprise integrado e Avigilon Control Center NVR4-VAL-24TB 24 TB (32 TB brutos) de valor NVR4 com o Microsoft Windows 10 Enterprise integrado e Avigilon Control Center

As licenças do Avigilon Control Center devem ser compradas separadamente. A tecnologia Avigilon Appearance Search e o reconhecimento facial requerem a versão Enterprise do software ACC e o kit analítico opcional (HD-NVR-ANK2-1).

NVR4-VAL

Acessórios

NVR4X-PRM
