Design: Eduardo Souto de Moura

(1)

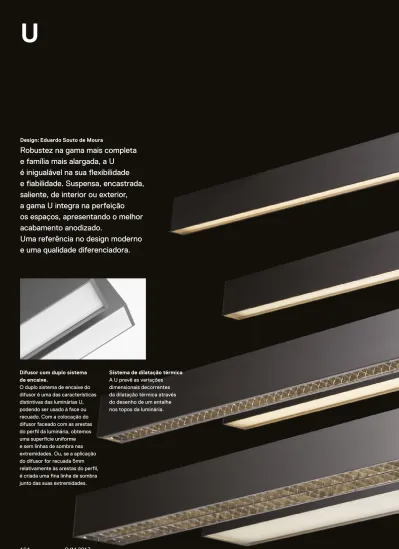

U

Difusor com duplo sistema

de encaixe.

O duplo sistema de encaixe do

difusor é uma das características

distintivas das luminárias U,

podendo ser usado à face ou

recuado. Com a colocação do

difusor faceado com as arestas

do perfil da luminária, obtemos

uma superfície uniforme

e sem linhas de sombra nas

Sistema de dilatação térmica

A U prevê as variações

dimensionais decorrentes

da dilatação térmica através

do desenho de um entalhe

nos topos da luminária.

Design:

Eduardo Souto de Moura

Robustez na gama mais completa

e família mais alargada, a U

é inigualável na sua flexibilidade

e fiabilidade. Suspensa, encastrada,

saliente, de interior ou exterior,

a gama U integra na perfeição

os espaços, apresentando o melhor

acabamento anodizado.

Uma referência no design moderno

e uma qualidade diferenciadora.

(2)

U35

pág. 166

U45

pág. 174

U60

pág. 194

U120

pág. 230

165 O/M 2017

(3)

Perfil

Perfil de alumínio com anodização

de máxima resistência à corrosão

de 25 microns em acabamento

mate ou pintura eletrostática

texturada com tinta 100%

poliéster, adequada para ambientes

climáticos adversos.

Difusor

Difusor em policarbonato fosco ou

transparente (versões suspensas

T5 de iluminação indireta) com

fixação simples por clipagem e

duplo sistema de encaixe: à face

ou recuado. As versões salientes e

suspensas, preveem as variações

dimensionais decorrentes da

dilatação térmica através do

desenho de um entalhe nos topos

da luminária.

Ótica Dark Light

Refletor parabólico de alumínio com

98% de reflexão, debaixa luminância

e controlo de encandeamento

(UGR<19).

Topos

Topos em alumínio anodizado

em acabamento mate ou pintura

eletrostática texturada com tinta

100% poliéster, adequada para

ambientes climáticos adversos.

Fonte de luz

Módulos LED de alta eficiência até

150lm/W, com elevada consistência

cromática (3 step-MacAdam) e

longa vida útil (>50.000h; L80/

B10). Módulos fluorescentes T5

equipados com balastro multiwatt

e com recuperador de fluxo em

alumínio com 98% de reflexão. As

lâmpadas são cruzadas nas versões

de luz direta e em linha nas versões

de luz indireta e Dark Light.

Acessórios de fixação

Os acessórios de fixação variam de

acordo com a aplicação pretendida.

Os acessórios de suspensão

incluem base de alimentação e

cabos de suspensão de 2m. Base

de alimentação em policarbonato

transparente fornecida com cabo

de alimentação transparente.

Cabos de suspensão em aço com

1,2mm de espessura e sistema de

regulação milimétrica em altura.

Na configuração do sistema, a

base de alimentação pode ser

também fornecida em alumínio

com acabamento mate ou pintura

texturada branca ou preta. O cabo

de alimentação terá a mesma cor

da versão pintada (branca ou preta)

ou será transparente na versão em

alumínio mate.

U60

Design:

Eduardo Souto de Moura

A clássica U60 destaca-se pela

abrangência da gama e variabilidade

de funções disponíveis. A peça

chave em muitos projetos, esta

família alargada de luminárias é

uma opção objetiva para múltiplas

aplicações: direta, indireta, parede,

teto, suspensa, exterior e outras.

(4)

(5)

pág. 198

pág. 200

pág. 204

pág. 206

-

pág. 206

pág. 208

pág. 206

pág. 204

pág. 200

pág. 198

pág. 214

pág. 216

pág. 218

U60

IP54

Encastrar

Saliente parede

direta

Saliente parede

indireta

Saliente teto

Suspensa direta

Suspensa indireta

T5 T5 LED LED

U60

U60 Dark Light

Luminária

-pág. 202

-pág. 214

pág. 218

pág. 216

-pág. 202

(6)

-pág. 222

pág. 222

T5 T5 LED LED

-pág. 222

pág. 222

197 O/M 2017

(7)

Luminária de encastrar em perfil de alumínio anodizado

com acabamento mate ou pintura texturada.

Difusor em policarbonato fosco com fixação simples por

clipagem e duplo sistema de encaixe: à face ou recuado.

Topos em alumínio.

Fornecida com acessórios de fixação.

62 x (comprimento-10) Variável U60 Encastrar 70 85 ≥40 ≤30

U60

(8)

U60 Encastrar

Low Output 3000K 1195mm 16W 2300lm 1100lm 32036 32035 1775mm 24W 3500lm 1700lm 32056 32055 2355mm 32W 4700lm 2200lm 32076 32075 4000K 1195mm 16W 2500lm 1200lm 32046 32045 1775mm 24W 3750lm 1800lm 32066 32065 2355mm 32W 5000lm 2400lm 32086 32085 High Output 3000K 595mm 14W 2100lm 1100lm 32018 32017 1155mm 29W 4200lm 2150lm 32038 32037 1715mm 43W 6300lm 3200lm 32058 32057 2275mm 58W 8350lm 4300lm 32078 32077 4000K 595mm 14W 2200lm 1150lm 32028 32027 1155mm 29W 4400lm 2200lm 32048 32047 1715mm 43W 6600lm 3350lm 32068 32067 2275mm 58W 8800lm 4500lm 32088 32087 605mm 1x14/24W - - 32551 -905mm 1x21/39W - - 32561 32562 1205mm 1x28/54W - - 32011 32012 1505mm 1x35/49W - - 32021 32022 2260mm 2x28/54W - - 32031 32032 2860mm 2x35/49W - - 32041 32042

Acabamentos .01 Branco .02 Preto .10 Alumínio anodizado .00 RAL sob consulta T5

LED

199 O/M 2017

(9)

Luminária saliente de parede em perfil de alumínio

anodizado com acabamento mate ou pintura texturada.

Difusor em policarbonato fosco com fixação simples por

clipagem e duplo sistema de encaixe: à face ou recuado.

Topos em alumínio de 5mm.

Fornecida com acessórios de fixação.

U60 Saliente parede direta

Variável 60

85

(10)

U60 Saliente parede direta

LED

201 O/M 2017

(11)

Luminária saliente de parede em perfil de alumínio

anodizado com acabamento mate ou pintura texturada.

Difusor em policarbonato fosco com fixação simples por

clipagem e duplo sistema de encaixe: à face ou recuado.

Topos em alumínio de 5mm.

Fornecida com acessórios de fixação.

U60 Saliente parede indireta

Variável 60

85

(12)

U60 Saliente parede indireta

LED

203 O/M 2017

(13)

Luminária saliente de teto em perfil de alumínio

anodizado com acabamento mate ou pintura texturada.

Difusor em policarbonato fosco com fixação simples por

clipagem e duplo sistema de encaixe: à face ou recuado.

Topos em alumínio de 5mm.

Fornecida com acessórios de fixação.

U60 Saliente teto

Variável 60

85

(14)

U60 Saliente teto

LED

205 O/M 2017

(15)

Variável 60

85

U60 Suspensa direta

Luminária suspensa em perfil de alumínio anodizado

com acabamento mate ou pintura texturada.

Difusor em policarbonato fosco ou transparente

(versões T5 de luz indireta) com fixação simples

por clipagem e duplo sistema de encaixe:

à face ou recuado. Topos em alumínio de 5mm.

Fornecida com acessórios de fixação.

Incluída

Base de alimentação transparente

U60

(16)

U60 Suspensa direta

Low Output 3000K 1190mm 16W 2300lm 1100lm 32256 32255 1770mm 24W 3500lm 1700lm 32276 32275 2350mm 32W 4700lm 2200lm 32296 32295 4000K 1190mm 16W 2500lm 1200lm 32266 32265 1770mm 24W 3750lm 1800lm 32286 32285 2350mm 32W 5000lm 2400lm 32306 32305 High Output 3000K 1150mm 29W 4200lm 2150lm 32258 32257 1710mm 43W 6300lm 3200lm 32278 32277 2270mm 58W 8350lm 4300lm 32298 32297 4000K 1150mm 29W 4400lm 2200lm 32268 32267 1710mm 43W 6600lm 3350lm 32288 32287 2270mm 58W 8800lm 4500lm 32308 32307 1205mm 1x28/54W - - 32131 32132 1505mm 1x35/49W - - 32141 32142 2260mm 2x28/54W - - 32151 32152 2860mm 2x35/49W - - 32161 32162

U60 Suspensa indireta

2455mm 2x28/54W - - 32171 32172

3055mm 2x35/49W - - 32181 32182

T5 LED

207 O/M 2017

(17)

Luminária de encastrar em perfil de alumínio anodizado

com acabamento mate ou com pintura texturada.

Difusor recuado em policarbonato fosco com fixação

simples por clipagem.

Topos em alumínio.

Luminária com elevado índice de proteção.

Fornecida com acessórios de fixação.

62 x (comprimento-10) Variável

U60 IP54 Encastrar

70

85 ≥40

≤30

(18)

U60 IP54 Encastrar

LED

209 O/M 2017

(19)

Luminária saliente de parede em perfil de alumínio

anodizado com acabamento mate ou pintura texturada.

Difusor recuado em policarbonato fosco com fixação

simples por clipagem.

Topos em alumínio de 5mm.

Luminária com elevado índice de proteção.

Fornecida com acessórios de fixação.

U60 IP54 Saliente parede

Variável 60

85

(20)

U60 IP54 Saliente parede

LED

211 O/M 2017

(21)

Luminária saliente de teto em perfil de alumínio

anodizado com acabamento mate ou pintura texturada.

Difusor recuado em policarbonato fosco com fixação

simples por clipagem.

Topos em alumínio de 5mm.

Luminária com elevado índice de proteção.

Fornecida com acessórios de fixação.

U60 IP54 Saliente teto

Variável 60

85

(22)

U60 IP54 Saliente teto

LED

213 O/M 2017

(23)

U60 Dark Light Encastrar 62 x (comprimento-10) Variável 70 85 ≥40 ≤30

U60 Dark Light

Luminária de encastrar em perfil de alumínio anodizado

com acabamento mate ou pintura texturada.

Refletor parabólico de alumínio com 98% de reflexão,

de baixa luminância e controlo de encandeamento

(UGR<19) com fixação simples por clipagem.

Topos em alumínio.

(24)

Acabamentos .01 Branco .02 Preto .10 Alumínio anodizado .00 RAL sob consulta

U60 Dark Light Encastrar

3000K 1141mm 20W 2700lm 1850lm 33026 33025 1703mm 30W 4100lm 2850lm 33036 33035 2545mm 45W 6150lm 4250lm 33046 33045 4000K 1141mm 20W 2800lm 1950lm 33028 33027 1703mm 30W 4200lm 2900lm 33038 33037 2545mm 45W 6300lm 4350lm 33048 33047 1191mm 1x28/54W - - 33011 33012 1491mm 1x35/49W - - 33021 33022 2365mm 2x28/54W - - 33031 33032 2965mm 2x35/49W - - 33041 33042 LED T5
