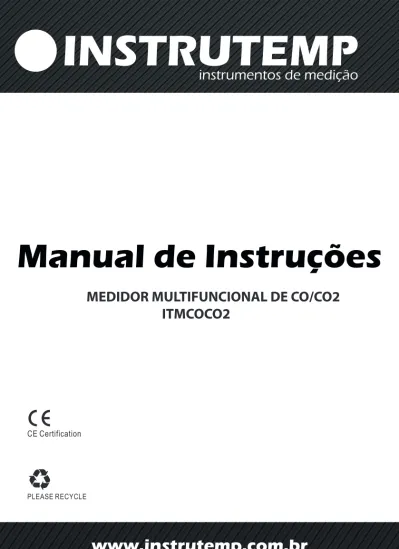

MEDIDOR MULTIFUNCIONAL DE CO/CO2
ITMCOCO2
INTRODUÇÃO
O medidor mede o nível de CO2, nível de CO, temperatura do ar, ponto de orvalho, temperatura do bulbo úmido e umidade e é um instrumento ideal para o diagnóstico da qualidade do ar interior. O medidor portátil de CO2 usa a tecnologia NDIR (infravermelho não dispersivo) para garantir a confiabilidade e a estabilidade a longo prazo. Está útil na verificação do desempenho do sistema HVAC e controle da ventilação de ar.
CARACTERÍSTICAS
• Grande display LCD com luz de fundo azul para usar na área escura.
• Um toque para exibir a temperatura do CO2 / ponto de orvalho / temperatura do bulbo úmido / temperatura do ar / umidade / voltas de entrada de CO.
• Projetado com NDIR (infravermelho não dispersivo) sensor de CO2 de tecnologia de guia de onda Nível de CO de aviso programável Compensação de desvio de longo tempo no sensor de CO2
• Configuração do limiar de alarme sonoro (~ 80db) • Funções de limite máximo, mínimo, TWA, STEL incluído Função de carregamento de mini USB para PC para análise 99 pontos gravando manualmente 32000/24000 pontos de gravação automática • Revise 99 pontos de registro manual
• A função de retenção congela as leituras atuais • O design da caixa circunda os trilhos para ajudar na ventilação do ar para uma resposta rápida e precisa • Fácil de calibrar manualmente o CO2 em ar fresco em torno de 380-420ppm
ALIMENTAÇÃO
Instale as baterias na bateria compartimento na parte traseira e verifique se eles estão na polaridade correta e bom contato. Quando um adaptador é usado, ele cortará a fonte de alimentação das baterias. O adaptador não pode ser usado como um carregador de bateria. Quando a voltagem da bateria fica baixa, aparece no LCD
O sensor de CO2 não funciona normalmente sob baixa tensão, substitua por baterias novas ou conecte com um adaptador.
UMIDADE %RH
Pressione para alternar para exibição de umidade. (Fig.8).
DADOS EM ESPERA
No modo de exibição normal, pressione HOLD para congelar as leituras, o ícone "HOLD" é piscou na parte superior esquerda do LCD (Fig.9). Todas as leituras atuais são mantidas inalteradas. Pressione novamente para cancelar a função de espera.
NOTA:
A FUNÇÃO HOLD ESTÁ DESABILITADA NO MODO MIN / MAX / AVG.
BACKLIGHT
A luz de fundo será ativada por 10 segundos, pressionando qualquer tecla.
MIN, MAX, STEL, TWA, REVISÃO ATUAL
Este medidor permite que você verifique o mínimo, máximo, STEL, TWA e corrente valor a partir do momento em que você pressiona a tecla MN / AVG. No modo normal, pressione MN / AVG para ver o valor mínimo, máximo, STEL, TWA e o valor atual em turnos. Cada vez que pressionar MN / AVG, ele exibe MIN, MAX, STEL, TWA, o valor atual em seqüência. (Fig.10~ 12). Para retornar ao modo normal, pressione a tecla para sair (Fig.13) Se o medidor estiver ligado por menos de 15 minutos, o valor STEL será a média ponderada das leituras realizadas desde a inicialização. O mesmo para os valores de TWA aparecem antes de 8 horas. Leva pelo menos 5 minutos para calcular o STEL e o TWA. O visor mostra “----” durante os primeiros 5 minutos da ativação.
P10: 99 MEMÓRIAS LIMPAS
Ao entrar no modo de configuração, P10 e “CLr” (Fig.21) são exibidos no LCD.
Pressione MN / AVG para entrar no P11 e decida apagar ou manter todos os registros manuais. O conjunto atual estará piscando no LCD (Fig.22). Pressione HOLD ou MEM para escolher NÃO ou SIM e pressione M N / AVG para confirmar.
Pressione START para escapar e retornar para P10.
P20: ALARME CO
Ao entrar no modo de configuração, P20 e “ALAr” (Fig.23) são exibidos no LCD. Pressione M N / AVG para entrar em P21 para definir Limiar do alarme de CO. O conjunto atual o valor estará piscando no LCD (fig.24). Pressione para aumentar o valor ou diminuir. Os limites de alarme selecionáveis são de 15 a 200 ppm, cada vez que a impressora é pressionada a 5 ppm. Quando o valor do alarme preferido estiver definido, pressione M N / AVG para salvar a configuração ou sem salvar e retornar ao P20.
P30: UNIDADE DE TEMPERATURA
Ao entrar no modo de configuração, P30 e “Unidade” (Fig.25) são exibidas no LCD. Pressione M N / AVG para entrar no P31 e decida a unidade de temperatura. O conjunto atual será exibido no LCD (Fig.26). Pressione HOLD OU MEM para escolher °C ou °F e pressione M N / AVG para confirmar. Pressione para sair e retornar para P30.
P40: TAXA DE AMOSTRAGEM DE REGISTRO Entre no P40 para definir a taxa de amostragem do registro de dados (Fig.27). O intervalo é de 1 segundo a 4 horas 59 minutos e 59 segundos. Pressione e vai para a configuração com dígitos intermitentes da hora no visor inferior. Para alterar o dígito, pressione aumentar e diminuir. pressione para confirmar e inserir a configuração Minuto. Pressione novamente para confirmar e entrar.
contagem regressiva de 30 segundos para aquecimento do medidor, depois entra no modo normal com CO2 atual e em tempo real (Fig.3). A data e hora de exibição em tempo real nas curvas.
Sugira que você espere 30 segundos no tempo de aquecimento. Para um início rápido, você pode pressionar por 2 segundos para finalizar o aquecimento e entrar na exibição normal. TOMANDO MEDIÇÃO
O medidor inicia a medição quando liga e atualiza as leituras a cada segundo. Na condição de alteração do ambiente operacional, o equipamento leva 30 segundos para responder para sensor de CO2 e RH. OBSERVAÇÃO: Não segure o medidor perto dos rostos, caso a expiração afete os níveis de CO2. O display inferior mostra o relógio em tempo real.
CO2 (dióxido de carbono)
Pressione MODE para mudar o modo para CO2. O usuário pode obter a leitura de CO2 em ppm unidade no visor principal (Fig.4).
CO (Monóxido de Carbono)
Pressione MODE para mudar o modo para CO. O usuário pode obter a leitura de CO em ppm unidade no visor principal (Fig.5).
AIR , DP, WBT
Pressione MODE para alternar para a exibição de temperaturas (Fig.6, Fig.7).
Enquanto no modo “HOLD”, STEL e TWA
permanecerão atualizando a cada 5 min. Neste modo max / min / STEL / TWA / atual, ele mostra as leituras correspondentes na tela principal e o tempo acumulado de quanto tempo você está neste modo. (Fig10 ~ 12). Neste modo, pressione MODE para mudar os parâmetros exibidos. Fig 14. A sequência exibida neste modo é min max STEL TWA atual min max ... Pressione START chave pode imediatamente sair deste modo e retornar ao normal.Distinguindo a exibição normal e atual revisão, verificando o formato de exibição em tempo. Na exibição normal, a hora e a hora são exibidas por turnos. Na revisão atual, a exibição da hora é o tempo acumulado de quanto tempo você está no modo max / min.
GRAVAÇÃO MANUAL
O medidor possui 99 pontos de memória. No modo normal ou de espera, pressione a tecla para gravar, o ícone REC e o visor principal piscar por cerca de 3 segundos. O principal display mostra o número de série da memória no máximo 99 pontos (Fig. 15) Cada memória contém todos os parâmetros (CO2, CO, TA ...% rh), não apenas parâmetro que você escolhe para ver no principal exibição. Se a leitura mudar rapidamente, você pode pressionar HOLD para congelar a gravação A função de gravação manual está desativada no modo min / max.
99 MEMÓRIAS (RECUPERAÇÃO)
O medidor possui 99 pontos de memórias. No modo normal ou de espera, pressione a tecla MODE por mais de 2 segundos até que o ícone RECALL pisque. Pressione HOLD ou MEM para percorrer as memórias. (Fig. 16 e 17) Pressione a tecla para mudar o parâmetro de exibição (Fig.18). Para sair do modo de RECUPERAÇÃO de memória, pressione a tecla ESC para sair e retornar à exibição normal.
Segundo ajuste (Fig.28). pressione M N / AVG para confirmar a configuração da taxa ou COMEÇAR ESC sem salvar e retornar ao P40.
P50: COMPENSAÇÃO DE PRESSÃO
Ao entrar no modo de configuração, P50 e “PrES” (Fig.29) são exibidos no LCD. Pressione M N / AVG para definir o valor de compensação de pressão para medição de CO2. O conjunto atual piscará no LCD (Fig.30). A unidade de pressão barométrica é kpa. Pressione HOLD ou MEM para ajustar a pressão valor e pressione M N / AVG para confirmar. Pressione para escapar e retornar para P50.
P60: RELÓGIO DE TEMPO REAL
Entre na P60 para definir o relógio de tempo real desse medidor. Pressione M N / AVG e vai para o P61 para definir o formato da hora como 12 horas ou 24 horas. O conjunto atual piscará no LCD. Pressione HOLD ou MEM para alterar o formato e M N / AVG para confirmar. Os dígitos do ano piscando na tela inferior. Para alterar o dígito, pressione HOLD ou MEM para ajustar. Pressione M N / AVG para confirmar e insira a configuração MÊS. Repita os passos acima para completar a configuração mês / data / hora / minuto / segundo (Fig.32)
CALIBRAÇÃO DE CO2
O medidor é calibrado em padrão 400ppm de concentração de CO2 na fábrica. Sugere-se fazer a calibração manual regularmente para manter uma boa precisão. NOTA: Quando a precisão se torna uma preocupação após um longo período de uso, retorne nós para a calibração padrão. A calibração manual é sugerida para ser feita em ar fresco ao ar livre que é bem ventilado e com tempo ensolarado. Coloque o medidor no local de calibração.
CO CALIBRAÇÃO
Quando a precisão se torna uma preocupação após um longo período de uso, retorne aos revendedores para a calibração padrão. É necessário para ter gás CO padrão para calibração. Coloque o medidor no local de calibração. Primeiro pressione +, depois também simultaneamente por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Pressione ou para selecionar o CO. Calibração de 0ppm ou 400ppm. ppm e “ícone” estão piscando no LCD. Pressione para iniciar a calibração. (Fig. 36 e 37) Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída
automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento. NOTA: É permitido ajustar o ponto de calibração de CO de 385 ~ 415ppm (400 + 15ppm)
SOLUÇÃO DE PROBLEMAS Não liga
-Pressione por mais de 0,3 segundos e tente novamente. Verifique se as baterias estão em bom contato e corrija a polaridade ou se o adaptador está bem conectado. Você também pode tirar as pilhas por 10 minutos e depois voltar a colocar.
Leituras fixas
Verifique se a função de HOLD está ativada. Resposta lenta
Verifique se os canais de fluxo de ar na parte traseira foram bloqueados.
MENSAGENS DE ERRO
E01 / E33: o sensor de CO2 está com defeito. Tente nova bateria primeiro.
E02: O valor está abaixo do intervalo. E03: O valor está acima do intervalo.
E04: O erro de dados original resulta neste erro (DP, WB)
E11: Repetir a calibração de umidade. E16: Repetir a calibração de CO.
E31: Sensor de temperatura ou AD danificado. E32: IC de memória danificado.
E33: Sensor de umidade ou circuito danificado.
LCD DISPLAY / SÍMBOLOS
LCD superior CO / CO / Temp .... leitura LCD inferior Visualização em tempo real CO2 Leitura de dióxido de carbono CO Leitura de monóxido de carbono
HOLD As leituras são congeladas e inalteradas
MIN / MAX Leituras mínimas / máximas STEL Limite de exposição a curto prazo (média ponderada de 15 minutos)
TWA Média ponderada no tempo (8 horas)
Indicador de bateria fraca DP Temperatura de ponto de orvalho
TA Temperatura do ar
WBT Temperatura do bulbo úmido % rh Unidade de umidade relativa °C / °F Celsius / Fahrenheit de temp. CAL Status de calibração REC No registro manual / automático
RECALL No modo de rechamada de registros manuais
BOTÕES
Liga e desliga o medidor. Entra no modo de configuração enquanto o medidor está desligado.
Sai da página de configuração / recuperação . Inicie o registro automático.
Pressione para alternar o modo exibido. Pressione e segure para entrar no modo de recuperação da memória.
Congela as leituras atuais. Seleciona a unidade ou aumenta o valor na configuração. Cancela a função de retenção de dados.
Pressione para gravar manualmente a leitura. Seleciona a unidade ou diminui o valor na configuração.
Ativa as funções MIN, MAX, TWA, STEL . Salva e finaliza as configurações.
OPERARAÇÕES
POWER ON / OFF
Pressione ON / OFF para ligar e desligar o medidor. Na energização, é emitido um sinal sonoro curto e realiza
ALARME
O medidor possui alarme sonoro para dar avisos quando a concentração de CO excede o limite. (Veja P20 na configuração para definir o limite de alarme). Emite bipes quando o nível de CO vai sobre o valor definido e pára apenas quando as leituras caem abaixo do valor definido. Ele apita novamente quando o valor passa limite.
DATA LOGGING
O medidor pode gravar automaticamente leituras de CO2 / CO / TEMP. / RH para monitoramento ambiental de longo prazo com capacidade de memória de 32000. Os usuários podem configurar a taxa de amostragem de 1 segundo a 4 horas, 59 minutos e 59 segundos.Depois que a taxa de amostragem for selecionada, pressione por 2 segundos modo para iniciar o registro. O ícone REC pisca para indicar o status do registro e a tela principal do LCD mostra tempo de valor de CO2. Visores inferiores são o relógio de tempo real (fig.19).
Para finalizar o registro de dados, pressione ESC por 2 segundos, o ícone REC pára de piscar
enquanto pressiona ESC para iniciar o registro novamente, os registros de log anteriores são sobrescritos. Pressione a tecla MODE para mudar para o modo quer. Exceto o interruptor
de modo função, min / max, registro manual, manter e recuperar funções estão todos
desativados durante o registro. DESLIGAMENTO AUTOMÁTICO
O medidor desliga automaticamente após 20 minutos de inatividade. Para anular a função, mantenha pressionado e por 2 segundos para ligar o medidor até que “n” aparece (Fig.20) NOTA: A FUNÇÃO DE SONO AUTOMÁTICO SERÁ DESABILITADA DURANTE O MODO DE CALIBRAÇÃO.
CONFIGURAÇÃO
Quando o medidor estiver desligado, mantenha por mais de 1 segundo para entrar no
modo de configuração. Para sair da configuração, pressione em P10 ~ P60 e retorna ao
modo normal. (Fig.21)
Primeiro pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Há três menus de calibração disponíveis: Umidade / CO / CO2. Pressione a tecla para selecionar o CO2 calibração. 400 ppm e CAL “ícone” estão piscando no LCD. Pressione M N / AVG para iniciar a calibração. (Fig.34). Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
NOTA:
Verifique se as baterias estão com voltagem total durante a calibração para evitar interrupção ou falha na calibração.
CALIBRAÇÃO DE RH
O medidor é padronizado para ser calibrado umidade com solução salina a 33% e 75%.
A condição ambiente é recomendada para estar a 25°C e umidade estável (melhor estar perto do valor de calibração). Para abortar calibração, basta desligar o medidor.
33% CALIBRAÇÃO
Ligue a sonda do sensor a uma garrafa de sal a 33%. Pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig. 33.) Mantenha pressionado M N / AVG para inserir a calibração de 33%. “CAL” e “Calibrating Value” (32,8% se a 25°C) estão piscando no LCD. O medidor está agora a calibrar e terminará em cerca de 60 minutos quando “Calibrating Value” deixar de piscar, “CAL” continuará a piscar para uma calibração de 75% depois. Para cancelar a calibração, desligue o medidor a qualquer momento.
75% CALIBRAÇÃO
Após 33% de calibração, conecte a sonda do sensor em uma garrafa de sal a 75% e pressione M N / AVG para mais de 3 segundos para inserir 75% de calibração. (Fig.35) “CAL” e o valor de calibração (75,3% se a 25°C) estão piscando no LCD. O medidor agora está sendo calibrado e terminará em cerca de 60 minutos quando “CAL” e “Calibrating Value” pararem de piscar. Após 75% de calibração concluída, o medidor será desligado automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
INTRODUÇÃO
O medidor mede o nível de CO2, nível de CO, temperatura do ar, ponto de orvalho, temperatura do bulbo úmido e umidade e é um instrumento ideal para o diagnóstico da qualidade do ar interior. O medidor portátil de CO2 usa a tecnologia NDIR (infravermelho não dispersivo) para garantir a confiabilidade e a estabilidade a longo prazo. Está útil na verificação do desempenho do sistema HVAC e controle da ventilação de ar.
CARACTERÍSTICAS
• Grande display LCD com luz de fundo azul para usar na área escura.
• Um toque para exibir a temperatura do CO2 / ponto de orvalho / temperatura do bulbo úmido / temperatura do ar / umidade / voltas de entrada de CO.
• Projetado com NDIR (infravermelho não dispersivo) sensor de CO2 de tecnologia de guia de onda Nível de CO de aviso programável Compensação de desvio de longo tempo no sensor de CO2
• Configuração do limiar de alarme sonoro (~ 80db) • Funções de limite máximo, mínimo, TWA, STEL incluído Função de carregamento de mini USB para PC para análise 99 pontos gravando manualmente 32000/24000 pontos de gravação automática • Revise 99 pontos de registro manual
• A função de retenção congela as leituras atuais • O design da caixa circunda os trilhos para ajudar na ventilação do ar para uma resposta rápida e precisa • Fácil de calibrar manualmente o CO2 em ar fresco em torno de 380-420ppm
ALIMENTAÇÃO
Instale as baterias na bateria compartimento na parte traseira e verifique se eles estão na polaridade correta e bom contato. Quando um adaptador é usado, ele cortará a fonte de alimentação das baterias. O adaptador não pode ser usado como um carregador de bateria. Quando a voltagem da bateria fica baixa, aparece no LCD
O sensor de CO2 não funciona normalmente sob baixa tensão, substitua por baterias novas ou conecte com um adaptador.
UMIDADE %RH
Pressione para alternar para exibição de umidade. (Fig.8).
DADOS EM ESPERA
No modo de exibição normal, pressione HOLD para congelar as leituras, o ícone "HOLD" é piscou na parte superior esquerda do LCD (Fig.9). Todas as leituras atuais são mantidas inalteradas. Pressione novamente para cancelar a função de espera.
NOTA:
A FUNÇÃO HOLD ESTÁ DESABILITADA NO MODO MIN / MAX / AVG.
BACKLIGHT
A luz de fundo será ativada por 10 segundos, pressionando qualquer tecla.
MIN, MAX, STEL, TWA, REVISÃO ATUAL
Este medidor permite que você verifique o mínimo, máximo, STEL, TWA e corrente valor a partir do momento em que você pressiona a tecla MN / AVG. No modo normal, pressione MN / AVG para ver o valor mínimo, máximo, STEL, TWA e o valor atual em turnos. Cada vez que pressionar MN / AVG, ele exibe MIN, MAX, STEL, TWA, o valor atual em seqüência. (Fig.10~ 12). Para retornar ao modo normal, pressione a tecla para sair (Fig.13) Se o medidor estiver ligado por menos de 15 minutos, o valor STEL será a média ponderada das leituras realizadas desde a inicialização. O mesmo para os valores de TWA aparecem antes de 8 horas. Leva pelo menos 5 minutos para calcular o STEL e o TWA. O visor mostra “----” durante os primeiros 5 minutos da ativação.
P10: 99 MEMÓRIAS LIMPAS
Ao entrar no modo de configuração, P10 e “CLr” (Fig.21) são exibidos no LCD.
Pressione MN / AVG para entrar no P11 e decida apagar ou manter todos os registros manuais. O conjunto atual estará piscando no LCD (Fig.22). Pressione HOLD ou MEM para escolher NÃO ou SIM e pressione M N / AVG para confirmar.
Pressione START para escapar e retornar para P10.
P20: ALARME CO
Ao entrar no modo de configuração, P20 e “ALAr” (Fig.23) são exibidos no LCD. Pressione M N / AVG para entrar em P21 para definir Limiar do alarme de CO. O conjunto atual o valor estará piscando no LCD (fig.24). Pressione para aumentar o valor ou diminuir. Os limites de alarme selecionáveis são de 15 a 200 ppm, cada vez que a impressora é pressionada a 5 ppm. Quando o valor do alarme preferido estiver definido, pressione M N / AVG para salvar a configuração ou sem salvar e retornar ao P20.
P30: UNIDADE DE TEMPERATURA
Ao entrar no modo de configuração, P30 e “Unidade” (Fig.25) são exibidas no LCD. Pressione M N / AVG para entrar no P31 e decida a unidade de temperatura. O conjunto atual será exibido no LCD (Fig.26). Pressione HOLD OU MEM para escolher °C ou °F e pressione M N / AVG para confirmar. Pressione para sair e retornar para P30.
P40: TAXA DE AMOSTRAGEM DE REGISTRO Entre no P40 para definir a taxa de amostragem do registro de dados (Fig.27). O intervalo é de 1 segundo a 4 horas 59 minutos e 59 segundos. Pressione e vai para a configuração com dígitos intermitentes da hora no visor inferior. Para alterar o dígito, pressione aumentar e diminuir. pressione para confirmar e inserir a configuração Minuto. Pressione novamente para confirmar e entrar.
contagem regressiva de 30 segundos para aquecimento do medidor, depois entra no modo normal com CO2 atual e em tempo real (Fig.3). A data e hora de exibição em tempo real nas curvas.
Sugira que você espere 30 segundos no tempo de aquecimento. Para um início rápido, você pode pressionar por 2 segundos para finalizar o aquecimento e entrar na exibição normal. TOMANDO MEDIÇÃO
O medidor inicia a medição quando liga e atualiza as leituras a cada segundo. Na condição de alteração do ambiente operacional, o equipamento leva 30 segundos para responder para sensor de CO2 e RH. OBSERVAÇÃO: Não segure o medidor perto dos rostos, caso a expiração afete os níveis de CO2. O display inferior mostra o relógio em tempo real.
CO2 (dióxido de carbono)
Pressione MODE para mudar o modo para CO2. O usuário pode obter a leitura de CO2 em ppm unidade no visor principal (Fig.4).
CO (Monóxido de Carbono)
Pressione MODE para mudar o modo para CO. O usuário pode obter a leitura de CO em ppm unidade no visor principal (Fig.5).
AIR , DP, WBT
Pressione MODE para alternar para a exibição de temperaturas (Fig.6, Fig.7).
Enquanto no modo “HOLD”, STEL e TWA
permanecerão atualizando a cada 5 min. Neste modo max / min / STEL / TWA / atual, ele mostra as leituras correspondentes na tela principal e o tempo acumulado de quanto tempo você está neste modo. (Fig10 ~ 12). Neste modo, pressione MODE para mudar os parâmetros exibidos. Fig 14. A sequência exibida neste modo é min max STEL TWA atual min max ... Pressione START chave pode imediatamente sair deste modo e retornar ao normal.Distinguindo a exibição normal e atual revisão, verificando o formato de exibição em tempo. Na exibição normal, a hora e a hora são exibidas por turnos. Na revisão atual, a exibição da hora é o tempo acumulado de quanto tempo você está no modo max / min.
GRAVAÇÃO MANUAL
O medidor possui 99 pontos de memória. No modo normal ou de espera, pressione a tecla para gravar, o ícone REC e o visor principal piscar por cerca de 3 segundos. O principal display mostra o número de série da memória no máximo 99 pontos (Fig. 15) Cada memória contém todos os parâmetros (CO2, CO, TA ...% rh), não apenas parâmetro que você escolhe para ver no principal exibição. Se a leitura mudar rapidamente, você pode pressionar HOLD para congelar a gravação A função de gravação manual está desativada no modo min / max.
99 MEMÓRIAS (RECUPERAÇÃO)
O medidor possui 99 pontos de memórias. No modo normal ou de espera, pressione a tecla MODE por mais de 2 segundos até que o ícone RECALL pisque. Pressione HOLD ou MEM para percorrer as memórias. (Fig. 16 e 17) Pressione a tecla para mudar o parâmetro de exibição (Fig.18). Para sair do modo de RECUPERAÇÃO de memória, pressione a tecla ESC para sair e retornar à exibição normal.
Segundo ajuste (Fig.28). pressione M N / AVG para confirmar a configuração da taxa ou COMEÇAR ESC sem salvar e retornar ao P40.
P50: COMPENSAÇÃO DE PRESSÃO
Ao entrar no modo de configuração, P50 e “PrES” (Fig.29) são exibidos no LCD. Pressione M N / AVG para definir o valor de compensação de pressão para medição de CO2. O conjunto atual piscará no LCD (Fig.30). A unidade de pressão barométrica é kpa. Pressione HOLD ou MEM para ajustar a pressão valor e pressione M N / AVG para confirmar. Pressione para escapar e retornar para P50.
P60: RELÓGIO DE TEMPO REAL
Entre na P60 para definir o relógio de tempo real desse medidor. Pressione M N / AVG e vai para o P61 para definir o formato da hora como 12 horas ou 24 horas. O conjunto atual piscará no LCD. Pressione HOLD ou MEM para alterar o formato e M N / AVG para confirmar. Os dígitos do ano piscando na tela inferior. Para alterar o dígito, pressione HOLD ou MEM para ajustar. Pressione M N / AVG para confirmar e insira a configuração MÊS. Repita os passos acima para completar a configuração mês / data / hora / minuto / segundo (Fig.32)
CALIBRAÇÃO DE CO2
O medidor é calibrado em padrão 400ppm de concentração de CO2 na fábrica. Sugere-se fazer a calibração manual regularmente para manter uma boa precisão. NOTA: Quando a precisão se torna uma preocupação após um longo período de uso, retorne nós para a calibração padrão. A calibração manual é sugerida para ser feita em ar fresco ao ar livre que é bem ventilado e com tempo ensolarado. Coloque o medidor no local de calibração.
CO CALIBRAÇÃO
Quando a precisão se torna uma preocupação após um longo período de uso, retorne aos revendedores para a calibração padrão. É necessário para ter gás CO padrão para calibração. Coloque o medidor no local de calibração. Primeiro pressione +, depois também simultaneamente por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Pressione ou para selecionar o CO. Calibração de 0ppm ou 400ppm. ppm e “ícone” estão piscando no LCD. Pressione para iniciar a calibração. (Fig. 36 e 37) Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída
automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento. NOTA: É permitido ajustar o ponto de calibração de CO de 385 ~ 415ppm (400 + 15ppm)
SOLUÇÃO DE PROBLEMAS Não liga
-Pressione por mais de 0,3 segundos e tente novamente. Verifique se as baterias estão em bom contato e corrija a polaridade ou se o adaptador está bem conectado. Você também pode tirar as pilhas por 10 minutos e depois voltar a colocar.
Leituras fixas
Verifique se a função de HOLD está ativada. Resposta lenta
Verifique se os canais de fluxo de ar na parte traseira foram bloqueados.
MENSAGENS DE ERRO
E01 / E33: o sensor de CO2 está com defeito. Tente nova bateria primeiro.
E02: O valor está abaixo do intervalo. E03: O valor está acima do intervalo.
E04: O erro de dados original resulta neste erro (DP, WB)
E11: Repetir a calibração de umidade. E16: Repetir a calibração de CO.
E31: Sensor de temperatura ou AD danificado. E32: IC de memória danificado.
E33: Sensor de umidade ou circuito danificado.
LCD DISPLAY / SÍMBOLOS
LCD superior CO / CO / Temp .... leitura LCD inferior Visualização em tempo real CO2 Leitura de dióxido de carbono CO Leitura de monóxido de carbono
HOLD As leituras são congeladas e inalteradas
MIN / MAX Leituras mínimas / máximas STEL Limite de exposição a curto prazo (média ponderada de 15 minutos)
TWA Média ponderada no tempo (8 horas)
Indicador de bateria fraca DP Temperatura de ponto de orvalho
TA Temperatura do ar
WBT Temperatura do bulbo úmido % rh Unidade de umidade relativa °C / °F Celsius / Fahrenheit de temp. CAL Status de calibração REC No registro manual / automático
RECALL No modo de rechamada de registros manuais
BOTÕES
Liga e desliga o medidor. Entra no modo de configuração enquanto o medidor está desligado.
Sai da página de configuração / recuperação . Inicie o registro automático.
Pressione para alternar o modo exibido. Pressione e segure para entrar no modo de recuperação da memória.
Congela as leituras atuais. Seleciona a unidade ou aumenta o valor na configuração. Cancela a função de retenção de dados.
Pressione para gravar manualmente a leitura. Seleciona a unidade ou diminui o valor na configuração.
Ativa as funções MIN, MAX, TWA, STEL . Salva e finaliza as configurações.
OPERARAÇÕES
POWER ON / OFF
Pressione ON / OFF para ligar e desligar o medidor. Na energização, é emitido um sinal sonoro curto e realiza
ALARME
O medidor possui alarme sonoro para dar avisos quando a concentração de CO excede o limite. (Veja P20 na configuração para definir o limite de alarme). Emite bipes quando o nível de CO vai sobre o valor definido e pára apenas quando as leituras caem abaixo do valor definido. Ele apita novamente quando o valor passa limite.
DATA LOGGING
O medidor pode gravar automaticamente leituras de CO2 / CO / TEMP. / RH para monitoramento ambiental de longo prazo com capacidade de memória de 32000. Os usuários podem configurar a taxa de amostragem de 1 segundo a 4 horas, 59 minutos e 59 segundos.Depois que a taxa de amostragem for selecionada, pressione por 2 segundos modo para iniciar o registro. O ícone REC pisca para indicar o status do registro e a tela principal do LCD mostra tempo de valor de CO2. Visores inferiores são o relógio de tempo real (fig.19).
Para finalizar o registro de dados, pressione ESC por 2 segundos, o ícone REC pára de piscar
enquanto pressiona ESC para iniciar o registro novamente, os registros de log anteriores são sobrescritos. Pressione a tecla MODE para mudar para o modo quer. Exceto o interruptor
de modo função, min / max, registro manual, manter e recuperar funções estão todos
desativados durante o registro. DESLIGAMENTO AUTOMÁTICO
O medidor desliga automaticamente após 20 minutos de inatividade. Para anular a função, mantenha pressionado e por 2 segundos para ligar o medidor até que “n” aparece (Fig.20) NOTA: A FUNÇÃO DE SONO AUTOMÁTICO SERÁ DESABILITADA DURANTE O MODO DE CALIBRAÇÃO.
CONFIGURAÇÃO
Quando o medidor estiver desligado, mantenha por mais de 1 segundo para entrar no
modo de configuração. Para sair da configuração, pressione em P10 ~ P60 e retorna ao
modo normal. (Fig.21)
Primeiro pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Há três menus de calibração disponíveis: Umidade / CO / CO2. Pressione a tecla para selecionar o CO2 calibração. 400 ppm e CAL “ícone” estão piscando no LCD. Pressione M N / AVG para iniciar a calibração. (Fig.34). Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
NOTA:
Verifique se as baterias estão com voltagem total durante a calibração para evitar interrupção ou falha na calibração.
CALIBRAÇÃO DE RH
O medidor é padronizado para ser calibrado umidade com solução salina a 33% e 75%.
A condição ambiente é recomendada para estar a 25°C e umidade estável (melhor estar perto do valor de calibração). Para abortar calibração, basta desligar o medidor.
33% CALIBRAÇÃO
Ligue a sonda do sensor a uma garrafa de sal a 33%. Pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig. 33.) Mantenha pressionado M N / AVG para inserir a calibração de 33%. “CAL” e “Calibrating Value” (32,8% se a 25°C) estão piscando no LCD. O medidor está agora a calibrar e terminará em cerca de 60 minutos quando “Calibrating Value” deixar de piscar, “CAL” continuará a piscar para uma calibração de 75% depois. Para cancelar a calibração, desligue o medidor a qualquer momento.
75% CALIBRAÇÃO
Após 33% de calibração, conecte a sonda do sensor em uma garrafa de sal a 75% e pressione M N / AVG para mais de 3 segundos para inserir 75% de calibração. (Fig.35) “CAL” e o valor de calibração (75,3% se a 25°C) estão piscando no LCD. O medidor agora está sendo calibrado e terminará em cerca de 60 minutos quando “CAL” e “Calibrating Value” pararem de piscar. Após 75% de calibração concluída, o medidor será desligado automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
INTRODUÇÃO
O medidor mede o nível de CO2, nível de CO, temperatura do ar, ponto de orvalho, temperatura do bulbo úmido e umidade e é um instrumento ideal para o diagnóstico da qualidade do ar interior. O medidor portátil de CO2 usa a tecnologia NDIR (infravermelho não dispersivo) para garantir a confiabilidade e a estabilidade a longo prazo. Está útil na verificação do desempenho do sistema HVAC e controle da ventilação de ar.
CARACTERÍSTICAS
• Grande display LCD com luz de fundo azul para usar na área escura.
• Um toque para exibir a temperatura do CO2 / ponto de orvalho / temperatura do bulbo úmido / temperatura do ar / umidade / voltas de entrada de CO.
• Projetado com NDIR (infravermelho não dispersivo) sensor de CO2 de tecnologia de guia de onda Nível de CO de aviso programável Compensação de desvio de longo tempo no sensor de CO2
• Configuração do limiar de alarme sonoro (~ 80db) • Funções de limite máximo, mínimo, TWA, STEL incluído Função de carregamento de mini USB para PC para análise 99 pontos gravando manualmente 32000/24000 pontos de gravação automática • Revise 99 pontos de registro manual
• A função de retenção congela as leituras atuais • O design da caixa circunda os trilhos para ajudar na ventilação do ar para uma resposta rápida e precisa • Fácil de calibrar manualmente o CO2 em ar fresco em torno de 380-420ppm
ALIMENTAÇÃO
Instale as baterias na bateria compartimento na parte traseira e verifique se eles estão na polaridade correta e bom contato. Quando um adaptador é usado, ele cortará a fonte de alimentação das baterias. O adaptador não pode ser usado como um carregador de bateria. Quando a voltagem da bateria fica baixa, aparece no LCD
O sensor de CO2 não funciona normalmente sob baixa tensão, substitua por baterias novas ou conecte com um adaptador.
UMIDADE %RH
Pressione para alternar para exibição de umidade. (Fig.8).
DADOS EM ESPERA
No modo de exibição normal, pressione HOLD para congelar as leituras, o ícone "HOLD" é piscou na parte superior esquerda do LCD (Fig.9). Todas as leituras atuais são mantidas inalteradas. Pressione novamente para cancelar a função de espera.
NOTA:
A FUNÇÃO HOLD ESTÁ DESABILITADA NO MODO MIN / MAX / AVG.
BACKLIGHT
A luz de fundo será ativada por 10 segundos, pressionando qualquer tecla.
MIN, MAX, STEL, TWA, REVISÃO ATUAL
Este medidor permite que você verifique o mínimo, máximo, STEL, TWA e corrente valor a partir do momento em que você pressiona a tecla MN / AVG. No modo normal, pressione MN / AVG para ver o valor mínimo, máximo, STEL, TWA e o valor atual em turnos. Cada vez que pressionar MN / AVG, ele exibe MIN, MAX, STEL, TWA, o valor atual em seqüência. (Fig.10~ 12). Para retornar ao modo normal, pressione a tecla para sair (Fig.13) Se o medidor estiver ligado por menos de 15 minutos, o valor STEL será a média ponderada das leituras realizadas desde a inicialização. O mesmo para os valores de TWA aparecem antes de 8 horas. Leva pelo menos 5 minutos para calcular o STEL e o TWA. O visor mostra “----” durante os primeiros 5 minutos da ativação.
P10: 99 MEMÓRIAS LIMPAS
Ao entrar no modo de configuração, P10 e “CLr” (Fig.21) são exibidos no LCD.
Pressione MN / AVG para entrar no P11 e decida apagar ou manter todos os registros manuais. O conjunto atual estará piscando no LCD (Fig.22). Pressione HOLD ou MEM para escolher NÃO ou SIM e pressione M N / AVG para confirmar.
Pressione START para escapar e retornar para P10.
P20: ALARME CO
Ao entrar no modo de configuração, P20 e “ALAr” (Fig.23) são exibidos no LCD. Pressione M N / AVG para entrar em P21 para definir Limiar do alarme de CO. O conjunto atual o valor estará piscando no LCD (fig.24). Pressione para aumentar o valor ou diminuir. Os limites de alarme selecionáveis são de 15 a 200 ppm, cada vez que a impressora é pressionada a 5 ppm. Quando o valor do alarme preferido estiver definido, pressione M N / AVG para salvar a configuração ou sem salvar e retornar ao P20.
P30: UNIDADE DE TEMPERATURA
Ao entrar no modo de configuração, P30 e “Unidade” (Fig.25) são exibidas no LCD. Pressione M N / AVG para entrar no P31 e decida a unidade de temperatura. O conjunto atual será exibido no LCD (Fig.26). Pressione HOLD OU MEM para escolher °C ou °F e pressione M N / AVG para confirmar. Pressione para sair e retornar para P30.
P40: TAXA DE AMOSTRAGEM DE REGISTRO Entre no P40 para definir a taxa de amostragem do registro de dados (Fig.27). O intervalo é de 1 segundo a 4 horas 59 minutos e 59 segundos. Pressione e vai para a configuração com dígitos intermitentes da hora no visor inferior. Para alterar o dígito, pressione aumentar e diminuir. pressione para confirmar e inserir a configuração Minuto. Pressione novamente para confirmar e entrar.
contagem regressiva de 30 segundos para aquecimento do medidor, depois entra no modo normal com CO2 atual e em tempo real (Fig.3). A data e hora de exibição em tempo real nas curvas.
Sugira que você espere 30 segundos no tempo de aquecimento. Para um início rápido, você pode pressionar por 2 segundos para finalizar o aquecimento e entrar na exibição normal. TOMANDO MEDIÇÃO
O medidor inicia a medição quando liga e atualiza as leituras a cada segundo. Na condição de alteração do ambiente operacional, o equipamento leva 30 segundos para responder para sensor de CO2 e RH. OBSERVAÇÃO: Não segure o medidor perto dos rostos, caso a expiração afete os níveis de CO2. O display inferior mostra o relógio em tempo real.
CO2 (dióxido de carbono)
Pressione MODE para mudar o modo para CO2. O usuário pode obter a leitura de CO2 em ppm unidade no visor principal (Fig.4).
CO (Monóxido de Carbono)
Pressione MODE para mudar o modo para CO. O usuário pode obter a leitura de CO em ppm unidade no visor principal (Fig.5).
AIR , DP, WBT
Pressione MODE para alternar para a exibição de temperaturas (Fig.6, Fig.7).
Enquanto no modo “HOLD”, STEL e TWA
permanecerão atualizando a cada 5 min. Neste modo max / min / STEL / TWA / atual, ele mostra as leituras correspondentes na tela principal e o tempo acumulado de quanto tempo você está neste modo. (Fig10 ~ 12). Neste modo, pressione MODE para mudar os parâmetros exibidos. Fig 14. A sequência exibida neste modo é min max STEL TWA atual min max ... Pressione START chave pode imediatamente sair deste modo e retornar ao normal.Distinguindo a exibição normal e atual revisão, verificando o formato de exibição em tempo. Na exibição normal, a hora e a hora são exibidas por turnos. Na revisão atual, a exibição da hora é o tempo acumulado de quanto tempo você está no modo max / min.
GRAVAÇÃO MANUAL
O medidor possui 99 pontos de memória. No modo normal ou de espera, pressione a tecla para gravar, o ícone REC e o visor principal piscar por cerca de 3 segundos. O principal display mostra o número de série da memória no máximo 99 pontos (Fig. 15) Cada memória contém todos os parâmetros (CO2, CO, TA ...% rh), não apenas parâmetro que você escolhe para ver no principal exibição. Se a leitura mudar rapidamente, você pode pressionar HOLD para congelar a gravação A função de gravação manual está desativada no modo min / max.
99 MEMÓRIAS (RECUPERAÇÃO)
O medidor possui 99 pontos de memórias. No modo normal ou de espera, pressione a tecla MODE por mais de 2 segundos até que o ícone RECALL pisque. Pressione HOLD ou MEM para percorrer as memórias. (Fig. 16 e 17) Pressione a tecla para mudar o parâmetro de exibição (Fig.18). Para sair do modo de RECUPERAÇÃO de memória, pressione a tecla ESC para sair e retornar à exibição normal.
Segundo ajuste (Fig.28). pressione M N / AVG para confirmar a configuração da taxa ou COMEÇAR ESC sem salvar e retornar ao P40.
P50: COMPENSAÇÃO DE PRESSÃO
Ao entrar no modo de configuração, P50 e “PrES” (Fig.29) são exibidos no LCD. Pressione M N / AVG para definir o valor de compensação de pressão para medição de CO2. O conjunto atual piscará no LCD (Fig.30). A unidade de pressão barométrica é kpa. Pressione HOLD ou MEM para ajustar a pressão valor e pressione M N / AVG para confirmar. Pressione para escapar e retornar para P50.
P60: RELÓGIO DE TEMPO REAL
Entre na P60 para definir o relógio de tempo real desse medidor. Pressione M N / AVG e vai para o P61 para definir o formato da hora como 12 horas ou 24 horas. O conjunto atual piscará no LCD. Pressione HOLD ou MEM para alterar o formato e M N / AVG para confirmar. Os dígitos do ano piscando na tela inferior. Para alterar o dígito, pressione HOLD ou MEM para ajustar. Pressione M N / AVG para confirmar e insira a configuração MÊS. Repita os passos acima para completar a configuração mês / data / hora / minuto / segundo (Fig.32)
CALIBRAÇÃO DE CO2
O medidor é calibrado em padrão 400ppm de concentração de CO2 na fábrica. Sugere-se fazer a calibração manual regularmente para manter uma boa precisão. NOTA: Quando a precisão se torna uma preocupação após um longo período de uso, retorne nós para a calibração padrão. A calibração manual é sugerida para ser feita em ar fresco ao ar livre que é bem ventilado e com tempo ensolarado. Coloque o medidor no local de calibração.
CO CALIBRAÇÃO
Quando a precisão se torna uma preocupação após um longo período de uso, retorne aos revendedores para a calibração padrão. É necessário para ter gás CO padrão para calibração. Coloque o medidor no local de calibração. Primeiro pressione +, depois também simultaneamente por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Pressione ou para selecionar o CO. Calibração de 0ppm ou 400ppm. ppm e “ícone” estão piscando no LCD. Pressione para iniciar a calibração. (Fig. 36 e 37) Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída
automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento. NOTA: É permitido ajustar o ponto de calibração de CO de 385 ~ 415ppm (400 + 15ppm)
SOLUÇÃO DE PROBLEMAS Não liga
-Pressione por mais de 0,3 segundos e tente novamente. Verifique se as baterias estão em bom contato e corrija a polaridade ou se o adaptador está bem conectado. Você também pode tirar as pilhas por 10 minutos e depois voltar a colocar.
Leituras fixas
Verifique se a função de HOLD está ativada. Resposta lenta
Verifique se os canais de fluxo de ar na parte traseira foram bloqueados.
MENSAGENS DE ERRO
E01 / E33: o sensor de CO2 está com defeito. Tente nova bateria primeiro.
E02: O valor está abaixo do intervalo. E03: O valor está acima do intervalo.
E04: O erro de dados original resulta neste erro (DP, WB)
E11: Repetir a calibração de umidade. E16: Repetir a calibração de CO.
E31: Sensor de temperatura ou AD danificado. E32: IC de memória danificado.
E33: Sensor de umidade ou circuito danificado.
LCD DISPLAY / SÍMBOLOS
LCD superior CO / CO / Temp .... leitura LCD inferior Visualização em tempo real CO2 Leitura de dióxido de carbono CO Leitura de monóxido de carbono
HOLD As leituras são congeladas e inalteradas
MIN / MAX Leituras mínimas / máximas STEL Limite de exposição a curto prazo (média ponderada de 15 minutos)
TWA Média ponderada no tempo (8 horas)
Indicador de bateria fraca DP Temperatura de ponto de orvalho
TA Temperatura do ar
WBT Temperatura do bulbo úmido % rh Unidade de umidade relativa °C / °F Celsius / Fahrenheit de temp. CAL Status de calibração REC No registro manual / automático
RECALL No modo de rechamada de registros manuais
BOTÕES
Liga e desliga o medidor. Entra no modo de configuração enquanto o medidor está desligado.
Sai da página de configuração / recuperação . Inicie o registro automático.
Pressione para alternar o modo exibido. Pressione e segure para entrar no modo de recuperação da memória.
Congela as leituras atuais. Seleciona a unidade ou aumenta o valor na configuração. Cancela a função de retenção de dados.
Pressione para gravar manualmente a leitura. Seleciona a unidade ou diminui o valor na configuração.
Ativa as funções MIN, MAX, TWA, STEL . Salva e finaliza as configurações.
OPERARAÇÕES
POWER ON / OFF
Pressione ON / OFF para ligar e desligar o medidor. Na energização, é emitido um sinal sonoro curto e realiza
ALARME
O medidor possui alarme sonoro para dar avisos quando a concentração de CO excede o limite. (Veja P20 na configuração para definir o limite de alarme). Emite bipes quando o nível de CO vai sobre o valor definido e pára apenas quando as leituras caem abaixo do valor definido. Ele apita novamente quando o valor passa limite.
DATA LOGGING
O medidor pode gravar automaticamente leituras de CO2 / CO / TEMP. / RH para monitoramento ambiental de longo prazo com capacidade de memória de 32000. Os usuários podem configurar a taxa de amostragem de 1 segundo a 4 horas, 59 minutos e 59 segundos.Depois que a taxa de amostragem for selecionada, pressione por 2 segundos modo para iniciar o registro. O ícone REC pisca para indicar o status do registro e a tela principal do LCD mostra tempo de valor de CO2. Visores inferiores são o relógio de tempo real (fig.19).
Para finalizar o registro de dados, pressione ESC por 2 segundos, o ícone REC pára de piscar
enquanto pressiona ESC para iniciar o registro novamente, os registros de log anteriores são sobrescritos. Pressione a tecla MODE para mudar para o modo quer. Exceto o interruptor
de modo função, min / max, registro manual, manter e recuperar funções estão todos
desativados durante o registro. DESLIGAMENTO AUTOMÁTICO
O medidor desliga automaticamente após 20 minutos de inatividade. Para anular a função, mantenha pressionado e por 2 segundos para ligar o medidor até que “n” aparece (Fig.20) NOTA: A FUNÇÃO DE SONO AUTOMÁTICO SERÁ DESABILITADA DURANTE O MODO DE CALIBRAÇÃO.
CONFIGURAÇÃO
Quando o medidor estiver desligado, mantenha por mais de 1 segundo para entrar no
modo de configuração. Para sair da configuração, pressione em P10 ~ P60 e retorna ao
modo normal. (Fig.21)
Primeiro pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Há três menus de calibração disponíveis: Umidade / CO / CO2. Pressione a tecla para selecionar o CO2 calibração. 400 ppm e CAL “ícone” estão piscando no LCD. Pressione M N / AVG para iniciar a calibração. (Fig.34). Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
NOTA:
Verifique se as baterias estão com voltagem total durante a calibração para evitar interrupção ou falha na calibração.
CALIBRAÇÃO DE RH
O medidor é padronizado para ser calibrado umidade com solução salina a 33% e 75%.
A condição ambiente é recomendada para estar a 25°C e umidade estável (melhor estar perto do valor de calibração). Para abortar calibração, basta desligar o medidor.
33% CALIBRAÇÃO
Ligue a sonda do sensor a uma garrafa de sal a 33%. Pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig. 33.) Mantenha pressionado M N / AVG para inserir a calibração de 33%. “CAL” e “Calibrating Value” (32,8% se a 25°C) estão piscando no LCD. O medidor está agora a calibrar e terminará em cerca de 60 minutos quando “Calibrating Value” deixar de piscar, “CAL” continuará a piscar para uma calibração de 75% depois. Para cancelar a calibração, desligue o medidor a qualquer momento.
75% CALIBRAÇÃO
Após 33% de calibração, conecte a sonda do sensor em uma garrafa de sal a 75% e pressione M N / AVG para mais de 3 segundos para inserir 75% de calibração. (Fig.35) “CAL” e o valor de calibração (75,3% se a 25°C) estão piscando no LCD. O medidor agora está sendo calibrado e terminará em cerca de 60 minutos quando “CAL” e “Calibrating Value” pararem de piscar. Após 75% de calibração concluída, o medidor será desligado automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
INTRODUÇÃO
O medidor mede o nível de CO2, nível de CO, temperatura do ar, ponto de orvalho, temperatura do bulbo úmido e umidade e é um instrumento ideal para o diagnóstico da qualidade do ar interior. O medidor portátil de CO2 usa a tecnologia NDIR (infravermelho não dispersivo) para garantir a confiabilidade e a estabilidade a longo prazo. Está útil na verificação do desempenho do sistema HVAC e controle da ventilação de ar.
CARACTERÍSTICAS
• Grande display LCD com luz de fundo azul para usar na área escura.
• Um toque para exibir a temperatura do CO2 / ponto de orvalho / temperatura do bulbo úmido / temperatura do ar / umidade / voltas de entrada de CO.
• Projetado com NDIR (infravermelho não dispersivo) sensor de CO2 de tecnologia de guia de onda Nível de CO de aviso programável Compensação de desvio de longo tempo no sensor de CO2
• Configuração do limiar de alarme sonoro (~ 80db) • Funções de limite máximo, mínimo, TWA, STEL incluído Função de carregamento de mini USB para PC para análise 99 pontos gravando manualmente 32000/24000 pontos de gravação automática • Revise 99 pontos de registro manual
• A função de retenção congela as leituras atuais • O design da caixa circunda os trilhos para ajudar na ventilação do ar para uma resposta rápida e precisa • Fácil de calibrar manualmente o CO2 em ar fresco em torno de 380-420ppm
ALIMENTAÇÃO
Instale as baterias na bateria compartimento na parte traseira e verifique se eles estão na polaridade correta e bom contato. Quando um adaptador é usado, ele cortará a fonte de alimentação das baterias. O adaptador não pode ser usado como um carregador de bateria. Quando a voltagem da bateria fica baixa, aparece no LCD
O sensor de CO2 não funciona normalmente sob baixa tensão, substitua por baterias novas ou conecte com um adaptador.
UMIDADE %RH
Pressione para alternar para exibição de umidade. (Fig.8).
DADOS EM ESPERA
No modo de exibição normal, pressione HOLD para congelar as leituras, o ícone "HOLD" é piscou na parte superior esquerda do LCD (Fig.9). Todas as leituras atuais são mantidas inalteradas. Pressione novamente para cancelar a função de espera.
NOTA:
A FUNÇÃO HOLD ESTÁ DESABILITADA NO MODO MIN / MAX / AVG.
BACKLIGHT
A luz de fundo será ativada por 10 segundos, pressionando qualquer tecla.
MIN, MAX, STEL, TWA, REVISÃO ATUAL
Este medidor permite que você verifique o mínimo, máximo, STEL, TWA e corrente valor a partir do momento em que você pressiona a tecla MN / AVG. No modo normal, pressione MN / AVG para ver o valor mínimo, máximo, STEL, TWA e o valor atual em turnos. Cada vez que pressionar MN / AVG, ele exibe MIN, MAX, STEL, TWA, o valor atual em seqüência. (Fig.10~ 12). Para retornar ao modo normal, pressione a tecla para sair (Fig.13) Se o medidor estiver ligado por menos de 15 minutos, o valor STEL será a média ponderada das leituras realizadas desde a inicialização. O mesmo para os valores de TWA aparecem antes de 8 horas. Leva pelo menos 5 minutos para calcular o STEL e o TWA. O visor mostra “----” durante os primeiros 5 minutos da ativação.
P10: 99 MEMÓRIAS LIMPAS
Ao entrar no modo de configuração, P10 e “CLr” (Fig.21) são exibidos no LCD.
Pressione MN / AVG para entrar no P11 e decida apagar ou manter todos os registros manuais. O conjunto atual estará piscando no LCD (Fig.22). Pressione HOLD ou MEM para escolher NÃO ou SIM e pressione M N / AVG para confirmar.
Pressione START para escapar e retornar para P10.
P20: ALARME CO
Ao entrar no modo de configuração, P20 e “ALAr” (Fig.23) são exibidos no LCD. Pressione M N / AVG para entrar em P21 para definir Limiar do alarme de CO. O conjunto atual o valor estará piscando no LCD (fig.24). Pressione para aumentar o valor ou diminuir. Os limites de alarme selecionáveis são de 15 a 200 ppm, cada vez que a impressora é pressionada a 5 ppm. Quando o valor do alarme preferido estiver definido, pressione M N / AVG para salvar a configuração ou sem salvar e retornar ao P20.
P30: UNIDADE DE TEMPERATURA
Ao entrar no modo de configuração, P30 e “Unidade” (Fig.25) são exibidas no LCD. Pressione M N / AVG para entrar no P31 e decida a unidade de temperatura. O conjunto atual será exibido no LCD (Fig.26). Pressione HOLD OU MEM para escolher °C ou °F e pressione M N / AVG para confirmar. Pressione para sair e retornar para P30.
P40: TAXA DE AMOSTRAGEM DE REGISTRO Entre no P40 para definir a taxa de amostragem do registro de dados (Fig.27). O intervalo é de 1 segundo a 4 horas 59 minutos e 59 segundos. Pressione e vai para a configuração com dígitos intermitentes da hora no visor inferior. Para alterar o dígito, pressione aumentar e diminuir. pressione para confirmar e inserir a configuração Minuto. Pressione novamente para confirmar e entrar.
contagem regressiva de 30 segundos para aquecimento do medidor, depois entra no modo normal com CO2 atual e em tempo real (Fig.3). A data e hora de exibição em tempo real nas curvas.
Sugira que você espere 30 segundos no tempo de aquecimento. Para um início rápido, você pode pressionar por 2 segundos para finalizar o aquecimento e entrar na exibição normal. TOMANDO MEDIÇÃO
O medidor inicia a medição quando liga e atualiza as leituras a cada segundo. Na condição de alteração do ambiente operacional, o equipamento leva 30 segundos para responder para sensor de CO2 e RH. OBSERVAÇÃO: Não segure o medidor perto dos rostos, caso a expiração afete os níveis de CO2. O display inferior mostra o relógio em tempo real.
CO2 (dióxido de carbono)
Pressione MODE para mudar o modo para CO2. O usuário pode obter a leitura de CO2 em ppm unidade no visor principal (Fig.4).
CO (Monóxido de Carbono)
Pressione MODE para mudar o modo para CO. O usuário pode obter a leitura de CO em ppm unidade no visor principal (Fig.5).
AIR , DP, WBT
Pressione MODE para alternar para a exibição de temperaturas (Fig.6, Fig.7).
Enquanto no modo “HOLD”, STEL e TWA
permanecerão atualizando a cada 5 min. Neste modo max / min / STEL / TWA / atual, ele mostra as leituras correspondentes na tela principal e o tempo acumulado de quanto tempo você está neste modo. (Fig10 ~ 12). Neste modo, pressione MODE para mudar os parâmetros exibidos. Fig 14. A sequência exibida neste modo é min max STEL TWA atual min max ... Pressione START chave pode imediatamente sair deste modo e retornar ao normal.Distinguindo a exibição normal e atual revisão, verificando o formato de exibição em tempo. Na exibição normal, a hora e a hora são exibidas por turnos. Na revisão atual, a exibição da hora é o tempo acumulado de quanto tempo você está no modo max / min.
GRAVAÇÃO MANUAL
O medidor possui 99 pontos de memória. No modo normal ou de espera, pressione a tecla para gravar, o ícone REC e o visor principal piscar por cerca de 3 segundos. O principal display mostra o número de série da memória no máximo 99 pontos (Fig. 15) Cada memória contém todos os parâmetros (CO2, CO, TA ...% rh), não apenas parâmetro que você escolhe para ver no principal exibição. Se a leitura mudar rapidamente, você pode pressionar HOLD para congelar a gravação A função de gravação manual está desativada no modo min / max.
99 MEMÓRIAS (RECUPERAÇÃO)
O medidor possui 99 pontos de memórias. No modo normal ou de espera, pressione a tecla MODE por mais de 2 segundos até que o ícone RECALL pisque. Pressione HOLD ou MEM para percorrer as memórias. (Fig. 16 e 17) Pressione a tecla para mudar o parâmetro de exibição (Fig.18). Para sair do modo de RECUPERAÇÃO de memória, pressione a tecla ESC para sair e retornar à exibição normal.
Segundo ajuste (Fig.28). pressione M N / AVG para confirmar a configuração da taxa ou COMEÇAR ESC sem salvar e retornar ao P40.
P50: COMPENSAÇÃO DE PRESSÃO
Ao entrar no modo de configuração, P50 e “PrES” (Fig.29) são exibidos no LCD. Pressione M N / AVG para definir o valor de compensação de pressão para medição de CO2. O conjunto atual piscará no LCD (Fig.30). A unidade de pressão barométrica é kpa. Pressione HOLD ou MEM para ajustar a pressão valor e pressione M N / AVG para confirmar. Pressione para escapar e retornar para P50.
P60: RELÓGIO DE TEMPO REAL
Entre na P60 para definir o relógio de tempo real desse medidor. Pressione M N / AVG e vai para o P61 para definir o formato da hora como 12 horas ou 24 horas. O conjunto atual piscará no LCD. Pressione HOLD ou MEM para alterar o formato e M N / AVG para confirmar. Os dígitos do ano piscando na tela inferior. Para alterar o dígito, pressione HOLD ou MEM para ajustar. Pressione M N / AVG para confirmar e insira a configuração MÊS. Repita os passos acima para completar a configuração mês / data / hora / minuto / segundo (Fig.32)
CALIBRAÇÃO DE CO2
O medidor é calibrado em padrão 400ppm de concentração de CO2 na fábrica. Sugere-se fazer a calibração manual regularmente para manter uma boa precisão. NOTA: Quando a precisão se torna uma preocupação após um longo período de uso, retorne nós para a calibração padrão. A calibração manual é sugerida para ser feita em ar fresco ao ar livre que é bem ventilado e com tempo ensolarado. Coloque o medidor no local de calibração.
CO CALIBRAÇÃO
Quando a precisão se torna uma preocupação após um longo período de uso, retorne aos revendedores para a calibração padrão. É necessário para ter gás CO padrão para calibração. Coloque o medidor no local de calibração. Primeiro pressione +, depois também simultaneamente por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Pressione ou para selecionar o CO. Calibração de 0ppm ou 400ppm. ppm e “ícone” estão piscando no LCD. Pressione para iniciar a calibração. (Fig. 36 e 37) Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída
automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento. NOTA: É permitido ajustar o ponto de calibração de CO de 385 ~ 415ppm (400 + 15ppm)
SOLUÇÃO DE PROBLEMAS Não liga
-Pressione por mais de 0,3 segundos e tente novamente. Verifique se as baterias estão em bom contato e corrija a polaridade ou se o adaptador está bem conectado. Você também pode tirar as pilhas por 10 minutos e depois voltar a colocar.
Leituras fixas
Verifique se a função de HOLD está ativada. Resposta lenta
Verifique se os canais de fluxo de ar na parte traseira foram bloqueados.
MENSAGENS DE ERRO
E01 / E33: o sensor de CO2 está com defeito. Tente nova bateria primeiro.
E02: O valor está abaixo do intervalo. E03: O valor está acima do intervalo.
E04: O erro de dados original resulta neste erro (DP, WB)
E11: Repetir a calibração de umidade. E16: Repetir a calibração de CO.
E31: Sensor de temperatura ou AD danificado. E32: IC de memória danificado.
E33: Sensor de umidade ou circuito danificado.
LCD DISPLAY / SÍMBOLOS
LCD superior CO / CO / Temp .... leitura LCD inferior Visualização em tempo real CO2 Leitura de dióxido de carbono CO Leitura de monóxido de carbono
HOLD As leituras são congeladas e inalteradas
MIN / MAX Leituras mínimas / máximas STEL Limite de exposição a curto prazo (média ponderada de 15 minutos)
TWA Média ponderada no tempo (8 horas)
Indicador de bateria fraca DP Temperatura de ponto de orvalho
TA Temperatura do ar
WBT Temperatura do bulbo úmido % rh Unidade de umidade relativa °C / °F Celsius / Fahrenheit de temp. CAL Status de calibração REC No registro manual / automático
RECALL No modo de rechamada de registros manuais
BOTÕES
Liga e desliga o medidor. Entra no modo de configuração enquanto o medidor está desligado.
Sai da página de configuração / recuperação . Inicie o registro automático.
Pressione para alternar o modo exibido. Pressione e segure para entrar no modo de recuperação da memória.
Congela as leituras atuais. Seleciona a unidade ou aumenta o valor na configuração. Cancela a função de retenção de dados.
Pressione para gravar manualmente a leitura. Seleciona a unidade ou diminui o valor na configuração.
Ativa as funções MIN, MAX, TWA, STEL . Salva e finaliza as configurações.
OPERARAÇÕES
POWER ON / OFF
Pressione ON / OFF para ligar e desligar o medidor. Na energização, é emitido um sinal sonoro curto e realiza
ALARME
O medidor possui alarme sonoro para dar avisos quando a concentração de CO excede o limite. (Veja P20 na configuração para definir o limite de alarme). Emite bipes quando o nível de CO vai sobre o valor definido e pára apenas quando as leituras caem abaixo do valor definido. Ele apita novamente quando o valor passa limite.
DATA LOGGING
O medidor pode gravar automaticamente leituras de CO2 / CO / TEMP. / RH para monitoramento ambiental de longo prazo com capacidade de memória de 32000. Os usuários podem configurar a taxa de amostragem de 1 segundo a 4 horas, 59 minutos e 59 segundos.Depois que a taxa de amostragem for selecionada, pressione por 2 segundos modo para iniciar o registro. O ícone REC pisca para indicar o status do registro e a tela principal do LCD mostra tempo de valor de CO2. Visores inferiores são o relógio de tempo real (fig.19).
Para finalizar o registro de dados, pressione ESC por 2 segundos, o ícone REC pára de piscar
enquanto pressiona ESC para iniciar o registro novamente, os registros de log anteriores são sobrescritos. Pressione a tecla MODE para mudar para o modo quer. Exceto o interruptor
de modo função, min / max, registro manual, manter e recuperar funções estão todos
desativados durante o registro. DESLIGAMENTO AUTOMÁTICO
O medidor desliga automaticamente após 20 minutos de inatividade. Para anular a função, mantenha pressionado e por 2 segundos para ligar o medidor até que “n” aparece (Fig.20) NOTA: A FUNÇÃO DE SONO AUTOMÁTICO SERÁ DESABILITADA DURANTE O MODO DE CALIBRAÇÃO.
CONFIGURAÇÃO
Quando o medidor estiver desligado, mantenha por mais de 1 segundo para entrar no
modo de configuração. Para sair da configuração, pressione em P10 ~ P60 e retorna ao
modo normal. (Fig.21)
Primeiro pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig.33) Há três menus de calibração disponíveis: Umidade / CO / CO2. Pressione a tecla para selecionar o CO2 calibração. 400 ppm e CAL “ícone” estão piscando no LCD. Pressione M N / AVG para iniciar a calibração. (Fig.34). Aguarde cerca de 10 minutos até que o piscar pare e a calibração esteja concluída automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
NOTA:
Verifique se as baterias estão com voltagem total durante a calibração para evitar interrupção ou falha na calibração.
CALIBRAÇÃO DE RH
O medidor é padronizado para ser calibrado umidade com solução salina a 33% e 75%.
A condição ambiente é recomendada para estar a 25°C e umidade estável (melhor estar perto do valor de calibração). Para abortar calibração, basta desligar o medidor.
33% CALIBRAÇÃO
Ligue a sonda do sensor a uma garrafa de sal a 33%. Pressione START+MEM e simultaneamente SET por 3 segundos para ligar o medidor e entrar no modo de calibração (Fig. 33.) Mantenha pressionado M N / AVG para inserir a calibração de 33%. “CAL” e “Calibrating Value” (32,8% se a 25°C) estão piscando no LCD. O medidor está agora a calibrar e terminará em cerca de 60 minutos quando “Calibrating Value” deixar de piscar, “CAL” continuará a piscar para uma calibração de 75% depois. Para cancelar a calibração, desligue o medidor a qualquer momento.
75% CALIBRAÇÃO
Após 33% de calibração, conecte a sonda do sensor em uma garrafa de sal a 75% e pressione M N / AVG para mais de 3 segundos para inserir 75% de calibração. (Fig.35) “CAL” e o valor de calibração (75,3% se a 25°C) estão piscando no LCD. O medidor agora está sendo calibrado e terminará em cerca de 60 minutos quando “CAL” e “Calibrating Value” pararem de piscar. Após 75% de calibração concluída, o medidor será desligado automaticamente. Para cancelar a calibração, desligue o medidor a qualquer momento.
