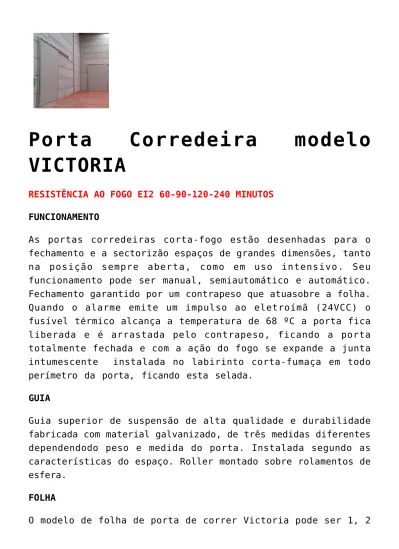

Porta
Corredeira
modelo
VICTORIA
RESISTÊNCIA AO FOGO EI2 60-90-120-240 MINUTOS
FUNCIONAMENTO
As portas corredeiras corta-fogo estão desenhadas para o fechamento e a sectorizão espaços de grandes dimensões, tanto na posição sempre aberta, como em uso intensivo. Seu funcionamento pode ser manual, semiautomático e automático. Fechamento garantido por um contrapeso que atuasobre a folha. Quando o alarme emite um impulso ao eletroímã (24VCC) o fusível térmico alcança a temperatura de 68 ºC a porta fica liberada e é arrastada pelo contrapeso, ficando a porta totalmente fechada e com a ação do fogo se expande a junta intumescente instalada no labirinto corta-fumaça em todo perímetro da porta, ficando esta selada.
GUIA
Guia superior de suspensão de alta qualidade e durabilidade fabricada com material galvanizado, de três medidas diferentes dependendodo peso e medida do porta. Instalada segundo as características do espaço. Roller montado sobre rolamentos de esfera.
FOLHA
folhas opostas ou 2 ou mais folhas telescópicos. Cada folha é construída com as chapas de aço pré lacado (0.6/0.8 mm de espessura) formando painéis de 1150 mm de espessura embutido, preenchido de lã de rocha de alta densidade de 145 kg/m3 fechada em seus cantos por um perfil especial em U de 3 mm de espessura. Alça incorporada com puxador. Condução pela parte inferior mediante um patim oculto no interior do perfil. Contrapeso unido mediante cabos de aço ao eletroímã com botão de desconexão para permitir o abrir e fechar manual, ou fusível térmico. O funcionamento da porta em semiautomático ou automático consta de motor, quadro de controle eletrônico, botões de abertura, fechamento, fotocélula e todos os elementos necessaários para uma instalação completa. As portas corta-fogo MECOSA cumprem com a normativa vigente e para isto certificamos mediante ensaios em laboratórios oficiais em cada uma de suas diferentes versões, sua aplicação está legislada nas diferentes ordenanças de prevenção de incêndios NORMA UNE 23802 (NBE CPI/96) e UNE EN 1634-1.
Excepcionalmente em funcionamento semiautomático e automático o fechamento garantimos mediante un SAI.
Porta Guilhotina modelo HADES
RESISTENCIA AL FUEGO EI2 /60-90-120-180-240 MINUTOS.OPERAÇÃO
As portas corta-fogo guilhotina estão desenhadas para o fechamento e sectorização de espaços de grandes dimensões, tanto na posição sempre aberta, como em uso intensivo. Seu funcionamento pode ser manual ou automático. Fechamrento garantido por um contra-peso que atua sobre a folha. Quando o sinal de alarme emite um impulso ao eletroimã (24 VCC) ou o fusível térmico alcança a temperatura de 68 ºC a porta se libera e é arrastrada pelo contra-peso, terminando totalmente fechada. Com a ação do fogo junta intumescente instalada no labirintocorta-fumaça em todo o perimetro da porta, terminando esta totalmente selada.
GUIA
Guias de deslizamento lateral são de alta qualidade e durabilidade de aço galvanizado, instalado de acordo com as características do veio, tendo com rolamentos de esferas na guia, pára-quedas de segurança.
FOLHA
Cada folha está contruída com duas chapas de aço pré lacado (0.06/0.8 mm de espessura) formando painéis de 1150 mm de largura embutido, preenchido de lã de rocha de alta densidade de 145 kg/m3 fechado pelas esquinas por um perfil especial em U de 3 mm de espessura. Alça incorporada ao puxador. Contrapeso unido mediante cabos de aço ao paraquedas e eletroímã para permitir o abrir e fechar manual, ou fusível térmico. Dependendo de altura do dintel as portas podem ser de 1 a 5 folhas. O funcionamento da porta em automáticoconsta de motor, quadro de controle eletrônico, botões de abertura, fechamento, fotocélula, SAI e todos os elementos necessários
para uma instalação completa.
As portas corta-fogo MECOSA cumprem com a normativa vigente e para isto certificamos mediante ensaios em laboratórios oficiais em cada uma de suas diferentes versões, sua aplicação está legislada nas diferentes ordenanças de prevenção de incêndios NORMA UNE 23802 (NBE CPI/96) E UNE EN 1634-1.
Em funcionamento automático o fechamento garantimos mediante SAI.
Formulário de Pedido Portas Cortafogo Guilhotinas.
Portas Seccional Corta-fogo
APOLO
RESISTÊNCIA AO FOGO EI 60 MINUTOS.
FUNCIONAMIENTO
As portas seccionais à prova de fogo são projetados para o recinto e setorização das grandes cavidades de dimensões, tanto como sempre na posição aberta como na sua utilização intensiva.
Sua operação é a abertura motorizada de verticalmente. Este tipo de porta pode ser instalado com 4 sistemas de operação diferentes, de acordo com as necessidades da porta;
– Eixo com motor de ação direta montado no eixo de 230V. – Motor de roda da corrente de 400V.
– Motor hidráulico de 230V.
– Motor da bomba hidráulica de 230V.
Todos os sistemas motorizados incluem uma unidade de controlo. Em caso de incêndio ou de alarme, a unidade emite um sinal eléctrico para o electromagneto e ESTA, através da acção do motor fecha a porta. O elevador de porta e totalmente selada com a acção do fogo, a junta intumescente instalado em todo o perímetro da porta deixando a porta se expande totalmente selada.
GUIA
As portas seccionais estão equipados Apolo Com calha horizontal, possivelmente com alta altitude ou verticalmente acompanhar com rolos de aço e de alta qualidade.
FOLHA
A folha da porta é composto por ripas de espessura de 80 mm. As ripas são montados um ao outro por um quadro de tubo de aço coberta por chapeamento de resistência ao fogo de 15 mm e terminou em pré placa metálica pintada de espessura 0,63 mm de RAL 9002 e 9006.
Entre as ripas são unidas entre si por dobradiças de metal e suas conexões são preenchidos tiras de resistência ao fogo intumescente.
Porta Seccional corta-fogo
GIBIL
RESISTÊNCIA AO FOGO EI / 120 MINUTOS.
FUNCIONAMENTO
As portas seccionais à prova de fogo são projetados para recinto e setorização das grandes cavidades de dimensões. Ambos, na posição aberta como sempre em utilização intensiva. A porta está equipada com um motor elétrico de 24V liderado por um pistão, que dirige a porta por 2 fios Com polias rolamento emparelhados. Os fios são fixadas à porta por um dispositiva como fios quebrados e são guiadas por um rolamento de polia até que o pistão. No pistão estão ligados e unidos a um ponto ajustável.
É a utilização de um motor eléctrico com bomba hidráulica fixa a um cilindro hidráulico de um lado da porta O cilindro sobe através do cabo mecanismo da porta. A unidade é equipada com as válvulas necessárias para permitir que a porta se fecha sob controle em caso de falha de alimentação e detecção de fumaça.
GUIA
L a t e r a l g u i a s d e d e s l i z a m e n t o d e a l t a q u a l i d a d e e durabilidade, instalado de acordo com as características do eixo.
FOLHA
A folha da porta seccional é composto por firewall painéis cheios de lã de rocha de 150 kg / m3 e juntou-se entre si por dobradiças. A altura dos painéis standard são 450-600 mm e são pintados na norma RAL 9002. O painel é construído em chapa de aço de 0,6 mm de espessura e Eles são montados com uma distância de 80 mm entre eles. Tem diferentes acabamentos possíveis;
– A tinta ou verniz no placa de aço, acabamento em madeira (escolha) com uma espessura máxima de 1,5 mm e uma camada de plástico de 0,5 mm.
- Como alternativa a chapa de aço, que pode ser terminado de aço inoxidável com uma espessura de 0,65 mm ou acabamento de aço galvanizado com uma espessura de 0,65 mm.
Cada módulo pode estar ocupado se necessário com peepholes resistentes uma ou mais fogo com uma espessura de 22 mm.
Alguns dos RAL que pode ser o porta são pintadas; 1016, 1023, 3000, 3009, 5008, 5010, 6011, 7005, 7016, 7022, 7035, 8016, 9001, 9002, 9005, 9006, 9007 e 9010.
Porta Enrolável corta-fogo
modelo IGNIS
RESISTÊNCIA AO FOGO EI / 60 MINUTOS
FUNCIONAMENTO
Import MEC O sistema de porta incorporando um rolo de accionamento por motor de 400 V e uma corrente, se as dimensões da autorização de porta pode também ser usado um motor de 230 V tubular.
As portas são equipamentos padrão consiste de uma unidade de controlo e um travão de segurança. No caso de um motor de roda
de cadeia a ser instalado, pode ser acompanhada mente opcional e um sistema à prova de falhas que reduzem a porta usando a gravidade maneira controlada em caso de uma falha de energia.
GUIA
Os carris laterais são feitas de aço galvanizado e plaqueadas perfis em forma de L, equipado com um material intumescente
FOLHA
A folha é construído a partir de aço galvanizado 60 milímetros de espessura. As ripas são formadas por dois perfis de 0,8 mm de espessura construídos de aço galvanizado e enchidos com um isolamento especial fogo. O painel inferior é terminado com um perfil em forma de L de aço galvanizado, ligado à parte inferior da lâmina por meio de rebites de aço. Os slats são terminou aço galvanizado com cames finais de ambos os lados e estão equipados com um sistema único de “clique” que permite que os slats para ser montado e desmontado quando eles são organizados em um ângulo de 90 ° C.
EIXO
O veio de accionamento é sujeito quando o obturador está localizado entre os suportes. O sistema de circulação é composto por dois suportes de aço do qual o tubo é montado. Os suportes estão ligados à parede usando dobradiças e placas de bloqueio. Um perfil de ângulo de aço galvanizado na extremidade dos meios de comunicação é montado. Para assegurar a estabilidade do sistema de perfil de movimento com a chapa de aço galvanizado de “L”, que está montado na extremidade dos suportes utilizados.
Folha de ordem porta enrolar MEC-IMPORT.
Porta Enrolável firewall
IRRIGADA
RESISTÊNCIA AO FOGO EI 120 MINUTOS
OPERAÇÃO
Persianas irrigadas são projetados para fechamento e setorização grandes buracos, na posição de utilização sempre aberta e intensa.
Ele funciona como qualquer porta eléctrica de rolamento, de abertura vertical motorizado, 220V velocidade do motor tubular a 12 rpm. O motor pode ser instalado tanto à direita ou à esquerda. Em caso de incêndio ou de alarme unidade envia um sinal eléctrico para o painel de controlo e esta pelo motor fecha a porta. A área máxima de fabricação para esta porta é de 30 m2.
GAVETA
Porta de enrolamento inclui uma caixa de metal, na parte superior, onde o eixo é, o motor e as guias laterais. A necessidade de limiar mínimo de gaveta é de 50 mm, considerando-se que quanto maior a altura do cego, um limiar superior é necessário.
A folha é formada por tiras planas de aço galvanizado de 130 mm de altura e 0,8 / 0,9 mm de espessura ligadas em conjunto com um sistema de tiragem nas extremidades para impedir o deslocamento lateral.
GUIA
Feita de material galvanizado de 1,5 mm de espessura, em forma ou soldada a um tubo de reforço e no interior incorpora vedantes intumescentes protegidas, para evitar atrito das ripas e dimensões gerais 110×65 mm.
EIXO
Veio tubular com um diâmetro de 100 mm e ligada ao motor tubular terminal articulado a deslizar sobre suportes laterais e alcançar onda adequado.
IRRIGAÇÃO
O sistema de irrigação é activado por bolhas térmicas transportando incorporados os aspersores e uma vez activada alcanzandos 68 ° C. Este sistema tem um consumo de 112 litros / hora por bocal a uma pressão de 2 bar.
Para irrigar toda a largura da persiana, estão colocados na vertical ou pulverizadores convencionais de parede rápida fator K80 alta cobertura para um máximo de resposta de 1.500 milímetros.
