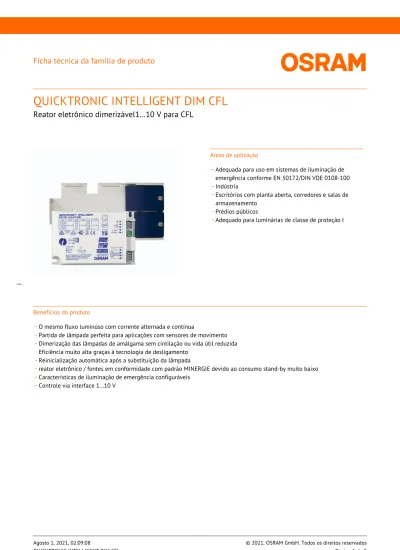

QUICKTRONIC INTELLIGENT DIM CFL

(1)

Benefícios do produto

__{O mesmo fluxo luminoso com corrente alternada e contínua}

__{Partida de lâmpada perfeita para aplicações com sensores de movimento} __{Dimerização das lâmpadas de amálgama sem cintilação ou vida útil reduzida} __{Eficiência muito alta graças à tecnologia de desligamento}

__{Reinicialização automática após a substituição da lâmpada}

__{reator eletrônico / fontes em conformidade com padrão MINERGIE devido ao consumo stand-by muito baixo} __{Características de iluminação de emergência configuráveis}

__{Controle via interface 1…10 V}

QUICKTRONIC INTELLIGENT DIM CFL

Reator eletrônico dimerizável1…10 V para CFL

Áreas de aplicação

__{Adequada para uso em sistemas de iluminação de} emergência conforme EN 50172/DIN VDE 0108-100 __Indústria

__{Escritórios com planta aberta, corredores e salas de} armazenamento

__{Prédios públicos}

__{Adequado para luminárias de classe de proteção I}

(2)

Características do produto __{Controle via interface 1....10 V} __{Tensão de alimentação: 220…240 V} __{Frequência da linha: 0 Hz | 50 Hz | 60 Hz} __{Tensão da linha: 198…264 V}

__{Faixa de dimerização: 3…100 % de fluxo luminoso} __{Partida da lâmpada: em até 0,6 s}

__{Vida útil: > 100.000 h (para T = 65 °C a Tc)}

__{Desligamento automático das lâmpadas com defeito e ao final da vida útil (EoL T.2)} __{Índice de eficiência energética EEI: A1 BAT}

__{Proteção contra excesso de temperatura: Gerenciamento térmico em temperaturas tc altas} __{Segurança: para EN 61347-2-3}

__{Operação da lâmpada: até EN 60929}

__{Supressão de RI: até EN 55015:2006+A1:2007+A2:2009/CISPR 15} __{Harmónica conforme EN 61000-3-2}

__{Imunidade conforme EN 61547}

__

(3)

Dados técnicos Dados Elétricos

Descrição do produto Tensão nominal Frequência da rede Tensão de entrada DC 1X18…57 DIM 1) 220…240 V 50…60 Hz 154…276 V

1) ver observação sobre produto

Dados Luminotécnicos

Descrição do produto Tempo de ligamen to 1X18…57 DIM 1) 0,6 s 2)

1) ver observação sobre produto 2) acendimento pré-aquecido otimizado

Dimensões e peso

Descrição do produto Compriment o

Largura Altura Nicho de montagem, comprimen to Peso do produto 1X18…57 DIM 1) 123,0 mm 79,0 mm 33,0 mm 111,0 mm 233,50 g

(4)

Desenho do produto

1X18…57 DIM

Temperaturas e condições de funcionamento

Descrição do produto Temperatura ambiente 1X18…57 DIM 1) +10…+50 °C

Espectativa de Vida

Descrição do produto Vida útil do reator 1X18…57 DIM 1) 100000 h 2)

2) Na tcase = 65 °C no ponto tc / taxa de insucesso de 10%

Informação adicional do produto

Descrição do produto Suitable for lamp power (1 lamp)

1X18…57 DIM 1) 18…57 W

__

(5)

Atributos

Descrição do produto Dimerizável Desligar seguro no

fim de vida da lâmp. Indicada p.luminárias com cl. proteção

1X18…57 DIM 1) Sim EOL T.2 I

Normas e Certificações

Descrição do produto Selo de aprovação Grau de proteção 1X18…57 DIM 1) VDE / VDE-EMC / EL

/ EAC / RCM / CCC I

Dados logísticos

Descrição do produto Código do material 1X18…57 DIM 1) 850410809000

(6)

Diagrama de cabeamento

1X18…57 DIM

observação sobre produto

Braçadeira de cabo opcional, montagens capítulo ECG - braçadeira de cabo

Informações sobre aplicações

Para obter mais informações sobre aplicações e gráficos acesse a ficha técnica do produto.

Vendas e suporte técnico

Vendas e suporte técnico www.osram.br

Específicações para país

Descrição do produto Código do produto Código METEL SEG-No. Número STK UK Org 1X18…57 DIM 4008321060860 OSRQTITE1X1857DI - 4030187 1X18…57 DIM 4008321060860 OSRQTITE1X1857DI - 4030187

-__

(7)

Download Data

Arquivo

Informação Técnica Adicional

502689_Frequent switching Quicktronic Informação Técnica Adicional

502785_ECG lifetime - QUICKTRONIC (DALI) DIM Certificados de Conformidade

334953_EMC-Marks approval Certificados de Conformidade 335097_INOTEC

Certificados de Conformidade QTI DALI VDE 40021252 210920 Certificados de Conformidade

335169_Manufacturer´s declaration  LampECG combinations: Frequent switching Certificados de Conformidade

504208_VDE-EMC-CERTIFICATE QTI DALI DIM Declarações de conformidade

Quicktronic DIM CE 3364258 180121 Instruções de funcionamento 597739_EAC QTi TE DIM Dados CAD 3-dim

321653_QTi-TE 1x18-57 DIM Dados CAD 3-dim

321661_QTi-TE 1x18-57 DIM Dados CAD 3-dim

321662_QTi-TE 1x18-57 DIM Dados CAD pdf

321663_QTi-TE 1x18-57 DIM

Ecodesign regulation information:

Separate control gear and light sources must be disposed of at certified disposal companies in accordance with Directive 2012/19/EU (WEEE) in the EU and with Waste Electrical and Electronic Equipment (WEEE) Regulations 2013 in the UK. For this purpose, collection points for recycling centres and take-back systems (CRSO) are available from retailers or private disposal companies, which accept separate control gear and light sources free of charge. In this way, raw materials are conserved and materials are recycled.

Dados de Logística

Código do Descrição do produto Embalagem unitária Dimensões (comprimento x Volume Peso bruto

(8)

Dados de Logística

O código do produto mencionado indica a quantidade mínima a ser adquirida. Uma caixa unitária pode conter um ou mais produtos. Quando for colocar o pedido de compras, indique uma quantidade unitária ou múltiplos da caixa unitária.

Retratação

Sujeito a alteração sem prévio aviso. Sempre utilize a versão mais recente.
