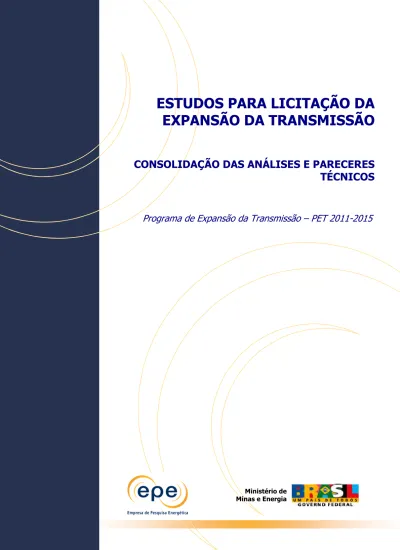

ESTUDOS PARA LICITAÇÃO DA EXPANSÃO DA TRANSMISSÃO

(1)

ESTUDOS PARA LICITAÇÃO DA

EXPANSÃO DA TRANSMISSÃO

CONSOLIDAÇÃO DAS ANÁLISES E PARECERES

TÉCNICOS

(2)

GOVERNO FEDERAL

MINISTÉRIO DE MINAS E ENERGIA MME/SPE

Ministro

Márcio Pereira Zimmermann Secretário-Executivo José Antônio Corrêa Coimbra

Secretário Adjunto de Planejamento e Desenvolvimento Energético

Altino Ventura Filho

Secretário de Energia Elétrica Josias Matos de Araujo

Secretário Petróleo, Gás Natural e Combustíveis Renováveis

Marco Antônio Martins de Almeida

Secretário de Geologia, Mineração e Transformação Mineral Cláudio Sclair

ESTUDOS PARA

LICITAÇÃO DA

EXPANSÃO DA

TRANSMISSÃO

CONSOLIDAÇÃO DAS

ANÁLISES E PARECERES

TÉCNICOS

Programa de Expansão da

Transmissão – PET ciclo 2011-2015

Empresa pública, vinculada ao Ministério de Minas e Energia, instituída nos termos da Lei n° 10.847, de 15 de março de 2004, a EPE tem por finalidade prestar serviços na área de estudos e pesquisas destinadas a subsidiar o planejamento do setor energético, tais como energia elétrica, petróleo e gás natural e seus derivados, carvão mineral, fontes energéticas renováveis e eficiência energética, dentre outras.

Presidente

Mauricio Tiomno Tolmasquim

Diretor de Estudos Econômicos e Energéticos Amilcar Guerreiro

Diretor de Estudos de Energia Elétrica José Carlos de Miranda Farias

Diretor de Estudos de Petróleo, Gás e Biocombustível Elson Ronaldo Nunes

Diretor de Gestão Corporativa Ibanês César Cássel

Coordenação Geral Mauricio Tiomno Tolmasquim José Carlos de Miranda Farias Coordenação Executiva Paulo Cesar Vaz Esmeraldo

Equipe Técnica Alzira Noli Edna Araújo João Caruso Jurema Ludwig Maria de Fátima Gama Roberto Rocha

URL: http://www.epe.gov.br

Sede

SAN – Quadra 1 – Bloco B – Sala 100-A 70041-903 - Brasília – DF

Escritório Central Av. Rio Branco, 01 – 11º Andar 20090-003 - Rio de Janeiro – RJ

No EPE-DEE-RE- 089/2010-r1 Data: 21 de dezembro de 2010

(3)

Contrato/Aditivo Data de assinatura do contrato/Aditivo

Área de Estudo

ESTUDOS PARA LICITAÇÃO DA EXPANSÃO DA TRANSMISSÃO

Estudo

CONSOLIDAÇÃO DAS ANÁLISES E PARECERES TÉCNICOS

Macro-atividade

Programa de Expansão da Transmissão – PET ciclo 2011-2015

Ref. Interna (se aplicável)

Revisões Data de emissão Descrição sucinta

r0 21/12/2010 Emissão original

r1 11/01/2011 Inclusão das seguintes Instalações de Transmissão de Fronteira:

SE Sinop 230/138 /13,8 kV - 3º transformador trifásico 230/138/13,8kV - 100 MVA; SE Nova Prata 2, 230/69kV - 3º transformador trifásico 230/69kV – 50MVA;

SE Rondonópolis 230/138 kV - 3º banco de autotransformadores monofásicos - 33,3 MVA; SE Rio Branco 230/138 kV - 2º transformador 230/138 kV – 55 MVA;

SE Itabaiana 230/69 kV - 3º transformador 230/69 kV – 100 MVA; SE São Luís III 230/69 kV - 2º transformador 230/69 kV – 150 MVA;

(4)

4

APRESENTAÇÃO

A elaboração do programa de obras objeto deste documento se insere nas atribuições da EPE estabelecidas no Decreto nº 5.184, de 16.08.04, que, em seu Artigo 6º, alínea VII, indica que compete à EPE elaborar estudos necessários para o desenvolvimento dos planos de expansão da geração e transmissão de energia elétrica de curto, médio e longo prazo.

O programa de obras a seguir apresentado foi elaborado a partir de estudos desenvolvidos pela EPE, em conjunto com as empresas, através de Grupos de Estudos de Transmissão Regionais.

Constam do documento instalações de transmissão para expansão da Rede Básica, definidas a partir dos estudos de planejamento da EPE, que visam garantir as condições de atendimento aos mercados e os intercâmbios entre as regiões, constituindo estas instalações de transmissão o Programa de Expansão da Transmissão - PET.

Foram selecionadas para constar deste programa somente as obras cujos estudos de planejamento já tenham sido concluídos, abrangendo o período 2011 - 2015.

A classificação das instalações de transmissão está em conformidade com as Resoluções 67 e 68 da ANEEL, de 08.06.2004.

As instalações de transmissão programadas já autorizadas ou licitadas estão relacionadas em tabelas específicas.

As datas de necessidade dos empreendimentos são estabelecidas sob ponto de vista de desempenho do sistema de transmissão, não necessariamente, o prazo para viabilidade física de sua implantação.

A não realização dessas obras ou sua postergação deverá implicar em alterações

(5)

SUMÁRIO

APRESENTAÇÃO

... 4

1. INSTALAÇÕES DE TRANSMISSÃO DA REDE BÁSICA

... 6

1.1 Regiões Sudeste – Centro-Oeste ... 6

1.2 Região Norte ... 36

1.3 Região Nordeste ... 65

1.4 Região Sul ... 101

2. INSTALAÇÕES DE TRANSMISSÃO DE FRONTEIRA

... 135

2.1 Região Sudeste – Centro-Oeste ... 135

2.2 Região Norte ... 155

2.4 Região Sul ... 185

3. INSTALAÇÕES DE TRANSMISSÃO DE REFORÇO

... 203

3.1 Regiões Sudeste / Centro-Oeste ... 203

3.2 Região Norte ... 208

(6)

6

1. INSTALAÇÕES DE TRANSMISSÃO DA REDE BÁSICA

(7)

Sistema Interligado da Região Sudeste/Centro-Oeste

EMPREENDIMENTO:

LT 230 kV Pirineus – Xavantes II, CS

ESTADO: GO

DATA DE NECESSIDADE: JUN/2012 PRAZO DE EXECUÇÃO: 24 MESES

JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região de Goiânia

OBRAS E INVESTIMENTOS PREVISTOS (R$X1000):

LT 230 kV Pirineus - Xavantes, 1x605 MCM, CS, 40 km 8.964,40 SE Pirineus 1 EL 230 kV, BS 2.866,00 SE Xavantes 1 EL 230 kV, BS 2.866,00 INVESTIMENTOS PREVISTOS:R$14.696,40 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] Consolidação de Obras de Rede Básica e Rede Básica de Fronteira Período 2009 a 2011, maio de 2009

[2] "Estudo de Suprimento às Regiões Goiás e Brasília – Período 2009/2016 – Volume I – Atendimento à Região de Goiânia" - EPE/GET SE/CO R1 – 001.2008, de julho de 2008

(8)

8

EMPREENDIMENTO:

SE Itumbiara 345/230 kV

4º banco de AT monofásicos 345/230 kV 3x75 MVA

EsTAdo: GO

DATA DE NECESSIDADE: JUN/2011 PRAZO DE EXECUÇÃO: 24 MESES

JUSTIFICATIVA:

Reforço necessário para evitar sobrecargas nos transformadores remanescentes na perda de um dos bancos da SE

Módulo Geral – Ampliação – Médio, BD 6.395,50

3 autotransformadores monofásicos, 345/230 kV, 75 MVA (40_banco) _9.794,28

1 CT, 345 kV, BD 4.361,80 1 CT, 230 kV, BD 2.747,70 INVESTIMENTOS PREVISTOS:R$23.299,28 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] Consolidação de Obras de Rede Básica e Rede Básica de Fronteira – 2008 a 2011, maio/2009

[2] "Estudo de Suprimento às Regiões Goiás e Brasília – Período 2009/2016 – Volume I – Atendimento à Região de Goiânia" - EPE/GET SE/CO R1 – 001.2008, de julho de 2008

(9)

EMPREENDIMENTO:

LT 230 kV Barro Alto – Itapaci, 68 km

ESTADO: GO

DATA DE NECESSIDADE: Jan/2013 PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

Reforço Estrutural para atendimento ao Critério N-1.

OBRAS EINVESTIMENTOS PREVISTOS:(R$X1000)

LT 230 kV Barro Alto – Itapaci, 68 km, Circuito Simples, 1x636MCM 17.141,20 SE Itapaci

1 Vão de Entrada de Linha 230 kV ,BD 3.297,40

SE Barro Alto

1 Vão de Entrada de Linha 230 kV ,BD 3.297,40

TOTAL DE INVESTIMENTO:R$23.736,00

SITUAÇÃO ATUAL:

OBSERVAÇÕES: A rede elétrica da região em estudo possui esquema de corte seletivo de carga.

DOCUMENTOS DE REFERÊNCIA:

[1] Relatório EPE-DEE-RE-029-2010-r1 - “Estudo para definição do reforço estrutural à Região de Itapaci – Goiás” – Junho 2010.

(10)

10

EMPREENDIMENTO:

SE Itapaci 230/138 kV(novo pátio de 138 kV)

2 Autotransformadores Trifásico 230/138 kV, 75 MVA

ESTADO: GO

JUSTIFICATIVA:

Reforço Estrutural para atendimento ao Critério N-1.

OBRAS EINVESTIMENTOS PREVISTOS:(R$X1000)

5% Módulo Geral Grande 230 kV BD 384,30

1 Interligação de Barramento 138 kV, BPT 913,60

2 Vãos de Conexão de Transformadores 230kV, BD 5.495,40

2 Vãos de Conexão de Transformadores 138kV, BPT 2.475,80

2 Autotransformadores Trifásico 230/138 kV, 75 MVA, c/ terciário e LTC 5.362,70

OBSERVAÇÕES: A rede elétrica da região em estudo possui esquema de corte seletivo de carga.

[1] Relatório EPE-DEE-RE-029-2010-r1 - “Estudo para definição do reforço estrutural à Região de Itapaci – Goiás” – Junho 2010.

(11)

EMPREENDIMENTO:

LT 230 kV Mesquita – Timóteo 2, 30 km, CS

ESTADO: MG

DATA DE NECESSIDADE: Jul/2012 PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

Reforço estrutural para eliminação de sobrecargas e atendimento ao critério N-1.

OBRAS E INVESTIMENTOS PREVISTOS:(R$X1000)

LT 230 kV Mesquita – Timóteo 2, 30 km, CS, 1x636 MCM 7.584,60 SE Timóteo 2

1 Módulo Geral Grande 230 kV BD 14.557,20

1 Vão de Interligação de barramentos, 230 kV, BD 1.801,50

3 Vãos de Entrada de linha, 230 kV, BD (1) 9.892,20

SE Mesquita

1 Vão de Entrada de linha 230 kV, BD 3.297,40

(1) Dois vãos destinam-se ao seccionamento da LT 230 kV Ipatinga 1 - Timoteo

OBSERVAÇÕES:

O carregamento esperado para esta linha é de 354/478 MVA em condição normal e emergência, respectivamente.

[1] EPE-DEE-RE-017-2009-r1 - “Reforço Estrutural ao Sistema de Transmissão da Região Leste de Minas Gerais”, maio/2010.

(12)

12

EMPREENDIMENTO:

SE Taquaril 345/230 kV

4º banco de Autotransformadores monofásicos 345/230, 225 MVA

ESTADO: MG

JUSTIFICATIVA:

SE Taquaril

1 Vão de Conexão de Transformadores 345 kV, BD 4.361,80

1 Vão de Conexão de Transformadores 230 kV, BPT 2.394,40 3 Autotr. monofásicos 345/230, 75 MVA, c/ Terc. e LTC 8.317,10

OBSERVAÇÕES:

[1] EPE-DEE-RE-017-2009-r1 - “Reforço Estrutural ao Sistema de Transmissão da Região Leste de Minas Gerais”, maio/2010

(13)

EMPREENDIMENTO:

SE Mesquita 500/230 kV

4º Autotransformador trifásico 500/230 kV, 400 MVA

ESTADO: MG

JUSTIFICATIVA:

1 Vão de Conexão de Transformadores 500 kV, DJM 6.715,40

1 Vão de Entrada de linha 230 kV, BD 3.297,40

1 Autotr. trifásico 500/230 kV, 400 MVA, c/ Terc. e s/ LTC 10.458,30

OBSERVAÇÕES:

[1] EPE-DEE-RE-017-2009-r1 - “Reforço Estrutural ao Sistema de Transmissão da Região Leste de Minas Gerais”, maio/2010.

(14)

14

EMPREENDIMENTO:

LT 500 kV Taubaté – Nova Iguaçu, CS, 231 km

ESTADO: RJ e SP

JUSTIFICATIVA:

A implantação dessa linha representa o reforço necessário à região Sudeste, em 2013, para escoamento da energia das usinas do rio Madeira.

SE 500 kV Taubaté

1 Vão de Entrada de Linha 500 kV, DJM 7.425,20

4 Reatores de linha, 500 kV, monofásicos – para Nova Iguaçu 11.826,25

SE 500 kV Nova Iguaçu

1 Vão de Entrada de Linha 500 kV, DJM 7.425,20

1 Vão de Interligação de Barras, 500 kV, DJM 3.068,00

LT 500 kV Taubaté – Nova Iguaçu *

1ª LT 500 kV, 4x954 MCM – Circuito Simples, 231 km 164.705,31

OBSERVAÇÕES:

(*) O carregamento esperado para essa linha é de 2400 MVA (condição normal).

[1] EPE-DEE-RE-034-2009-r0 - “Reforços na Transmissão a partir da SE Araraquara2 para escoar a Energia das Usinas do Rio Madeira”.

(15)

EMPREENDIMENTO:

LT 230 kV Rio Brilhante ICG – Porto Primavera, CS, 140 km

ESTADO: MS/SP

DATA DE NECESSIDADE: ABR/2013

PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Obra para a adequação do sistema de transmissão do Mato Grosso do Sul, em decorrência dos novos cenários de geração e carga verificados.

OBRAS E INVESTIMENTOS PREVISTOS:(R$ X 1.000)

EL 230 kV, 2 unidades 6.594,81 LT 230 kV, AA, CS, G, 2x795 MCM, 140 km 53.460,40 INVESTIMENTOS: R$ 60.055,21 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] Eletrobrás - "Referências de Custos – LTs e SEs de AT e EAT", Dezembro de 2004.

[2] EPE-DEE-RE- 109/2008-r4 - "Planejamento da Expansão do Sistema de Transmissão - Estados do Mato Grosso do Sul e Goiás - Integração das Usinas a Biomassa e Pequenas Centrais Hidrelétricas", Setembro de 2008.

[3] EPE-DEE-RE-028.2009-r1, “Estudo de Suprimento às Regiões Nordeste e Oeste do Mato Grosso do Sul”, Junho de 2009.

(16)

16

EMPREENDIMENTO:

SE Porto Primavera 440/230 kV

3º Banco de autotransformadores 440/230 kV – 450 MVA

ESTADO: SP

DATA DE NECESSIDADE: ABR/2013

JUSTIFICATIVA:

Obra para a adequação do sistema de transmissão do Mato Grosso do Sul, em decorrência dos novos cenários de geração e carga verificados.

CT, 440 kV, DJM, 1 unidade 6.715,38

CT, 230 kV, BD, 1 unidade 2.747,70

Vão de Reator, 230 kV, BD, 1 unidade 2.747,70

ATF, 150 MVA, M, 440/230 kV, C, C, 3 unidades 20.035,24

Reator de Linha (Manobrável), 10 MVAr, T, 230 kV, saída Rio Brilhante, 1 unidade 445,53

INVESTIMENTOS: R$ 32.691,55

SITUAÇÃO ATUAL:

OBSERVAÇÕES:

DOCUMENTOS DE REFERÊNCIA:

[1] Eletrobrás - "Referências de Custos – LTs e SEs de AT e EAT", Dezembro de 2004.

[2] EPE-DEE-RE- 109/2008-r4 - "Planejamento da Expansão do Sistema de Transmissão - Estados do Mato Grosso do Sul e Goiás - Integração das Usinas a Biomassa e Pequenas Centrais Hidrelétricas", Setembro de 2008.

[3] EPE-DEE-RE-028.2009-r1, “Estudo de Suprimento às Regiões Nordeste e Oeste do Mato Grosso do Sul”, Junho de 2009.

(17)

EMPREENDIMENTO:

SE Nova Iguaçu 500/138 kV (nova)

1º Banco de transformadores monofásicos, 500/138 kV, 300 MVA

ESTADO: RJ

DATA DE NECESSIDADE: OUT/2013

PRAZO DE EXECUÇÃO: 22 MESES

JUSTIFICATIVA:

Reforço necessário para o adequado suprimento a região metropolitana do Rio de Janeiro via SE Nova Iguaçu

SE Nova Iguaçu

Módulo Geral, Grande Porte (Parcial) 23.102,10

4 EL 500 kV, DJM (seccionamento das linhas de Angra) 29.700,00

2 IB 500 kV, DJM 6.136,00

1 EL 500 kV, DJM (linha de Taubaté) 7.425,00

4 transformadores monofásicos, 500/138 kV, 300 MVA (10 banco) 53.420,00

1 CT 500 kV, DJM 6.715,00

1 CT 138 kV, BD 1.477,00

1 IB 500 kV, DJM 3.068,00

1 IB 138 kV, BD 970,00

12 EL 138 kV, BD (conexão ao sistema da Light) 23.100,00

INVESTIMENTOS PREVISTOS:R$155.113,10,00

OBSERVAÇÕES:

[1] "Estudo de Suprimento às Áreas Rio de Janeiro e Espírito Santo – Parte II – Atendimento ao

Rio de Janeiro" – EPE-DEE-RE-002/2010-r1, de janeiro de 2010 e “Adendo-Revisão das Recomendações”, de julho de 2010;

(18)

18

EMPREENDIMENTO:

SE Nova Iguaçu 500/345/138 kV

1º Banco de transformadores monofásicos, 500/345 kV, 300 MVA

ESTADO: RJ

DATA DE NECESSIDADE: DEZ/2015

PRAZO DE EXECUÇÃO: 22 MESES

JUSTIFICATIVA:

Reforço necessário para o adequado suprimento a região metropolitana do Rio de Janeiro via SE Nova Iguaçu, após a entrada em operação da unidade III de Angra.

SE Nova Iguaçu

Módulo Geral, Grande Porte (Complementação) 9.900,90

4 transformadores monofásicos, 500/345 kV, 300 MVA (10 banco) 26.748,00

1 CT 500 kV, DJM 6.715,00

1 CT 345 kV, DJM 3.667,00

2 EL 345 kV, DJM (seccionamento da LT Adrianópolis – Jacarepaguá #2) 8.594,00 LT N.Iguaçu – secc. da LT Adrian.–Jacarep. #2, 345 kV, CD, 2x954 MCM, 2 km 1.421,00

1 IB 500 kV, DJM 3.068,00 2 IB 345 kV, DJM 3.094,00 INVESTIMENTOS PREVISTOS:R$63.207,90 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] "Estudo de Suprimento às Áreas Rio de Janeiro e Espírito Santo – Parte II – Atendimento ao

Rio de Janeiro" – EPE-DEE-RE-002/2010-r1, de janeiro de 2010 e “Adendo-Revisão das Recomendações”, de julho de 2010;

(19)

EMPREENDIMENTO:

LT 440 kV Ilha Solteira – Água Vermelha, CS, 142 km

ESTADO: SP

DATA DE NECESSIDADE: JUN/2013 PRAZO DE EXECUÇÃO: 24 MESES

JUSTIFICATIVA:

Obra associada ao aumento da exportação de energia a biomassa oriunda do Mato Gross do Sul para o Estado de São Paulo.

LT 440 kV Ilha Solteira – Água Vermelha, CS, 4x636 MCM, 142 km, 75ºC 142 86.717,98

Vão de linha 440 kV, em Ilha Solteira 1 7.452,16

INVESTIMENTOS: R$ 101.622,30

OBSERVAÇÕES:

Esta obra está associada as seguintes instalações: banco de capacitores de 50 Mvar na subestação Getulina de 138 kV e adequação dos equipamentos terminais das linhas de transmissão Ilha Solteira –Três Irmãos 440 kV, Jupiá-Getulina 440 kV e Getulina-Bauru 440 kV á capacidades das linhas de transmissão.

[1] EPE/GET-SP/079/2009 “Impacto da Nova Interligaçãode Mato Grosso do sul ao Sistema de 440 kV de São Paulo em Ilha Solteira

(20)

20

EMPREENDIMENTO:

SE Neves 1 500/138 kV

4º Transformador – 500/138 kV – 300 MVA

ESTADO: MG

DATA DE NECESSIDADE: Ago/2013 PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

A capacidade abaixadora das transformações de Rede Básica Fronteira de atendimento à região Central de Minas Gerais encontra-se esgotada. O relatório[1] concluiu como melhor solução técnica e econômica a construção da SE Sete Lagoas 4 (seccionando a LT Neves – Tres Marias 345kV) e a ampliação da SE Neves, além da implantação de alguns bancos de capacitores e linhas de 138 kV na região.

OBRAS E INVESTIMENTOS PREVISTOS: (R$x1000)

1 Transformador 500/138 kV-300 MVA, s/ LTC 10.492,00

1 Vão de Conexão de Transformadores, 500 kV, DJM 6.715,00 1 Vão de Conexão de Transformadores, 138 kV, BD 1.477,00

TOTAL DE INVESTIMENTO: R$ 18.684,00

OBSERVAÇÕES:

[1] Relatório EPE-DEE-RE-005-2010-r0 - “Análise do Sistema Elétrico da Região Central de Minas Gerais e Subsistema de Sete Lagoas” – Fevereiro 2010

(21)

EMPREENDIMENTO:

SELUZIÂNIA 500/138 KV(NOVO PÁTIO DE 138 KV)

2 autotransformadores trifásicos, 500/138 kV, 100 MVA

ESTADO: GO

DATA DE NECESSIDADE: JUN/2010 PRAZO DE EXECUÇÃO: 24 MESES JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região de Cristalina

OBRAS E INVESTIMENTOS PREVISTOS (R$X1000):

Módulo Geral, 138 kV, médio, BD (85%) 4.590,00

1 interligação de barras, 500 kV, DJM 3.068,00

2 autotransformadores trifásicos, 500/138 kV, 100 MVA 14.296,00

2 conexões de transformador, 500 kV, DJM 13.430,00 2 conexões de transformador, 138 kV, BD 2.954,00 1 interligação de barras, 138 kV, BD 970,00 INVESTIMENTOS PREVISTOS:R$39.308,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] "Estudo de Suprimento às Regiões Goiás e Brasília – Período 2010/2016 – Volume IV – Atendimento à Região de Cristalina" - EPE/GET SE/CO R1 – 004.2008, de fevereiro de 2009.

(22)

22

EMPREENDIMENTO:

SENOBRES 230/138 KV(NOVA)

1º e 2º transformadores trifásicos 230/138 kV de 100 MVA

ESTADO: MT

DATA DE NECESSIDADE: ABR/2010

PRAZO DE EXECUÇÃO: 24 MESES

JUSTIFICATIVA:

Proporciona escoamento do fluxo adicional no sistema de 230 kV oriundo das novas usinas do MT, bem como de suprimento e reforço às cargas atendidas pela SE Coxipó.

2 autotransformadores trifásicos, 230/138 kV, 100 MVA 5.224,27

1 interligação de barras, 230 kV, BD 1.801,47 2 conexões de transformador, 230 kV, BD 5.495,40 2 conexões de transformador, 138 kV, BPT 2.475,83 1 interligação de barras, 138 kV, BPT 913,56 INVESTIMENTOS PREVISTOS:R$15.910,53 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] EPE-DEE-RE-131/2008-r0 “Escoamento do excedente de geração do estado de Mato Grosso e atendimento à região metropolitana de Cuiabá” – novembro de 2008.

(23)

EMPREENDIMENTO:

SE Bom Despacho 500 kV

Compensador estático de -100 +300 Mvar Banco de capacitores de 200 Mvar

ESTADO:MG

DATA DE NECESSIDADE:JUL/2011

PRAZO DE EXECUÇÃO:18 MESES

JUSTIFICATIVA:

Atendimento ao critério N-1 para a rede básica da região Sudeste no período anterior à entrada da usina de Belo Monte e seus reforços associados.

Obras e Investimentos Previstos: (R$x1000)

1 Compensador estático (-100/300 Mvar)* e Banco de Capacitores 200 Mvar. 78.000,00

Investimentos previstos: R$ 78.000,00

OBSERVAÇÕES:

*CUSTO CONSIDERANDO TODA A FAIXA CONTROLADA (-100/300MVAR)

[1] EPE-DEE-RE-018/2009-r0 – “Compensação de potência reativa na rede básica da região sudeste no período pré-Belo Monte”

(24)

24

EMPREENDIMENTO:

SE Pirapora 2 345 kV

Compensador estático -150 +150 Mvar

ESTADO:MG

DATA DE NECESSIDADE: JUL/2011

PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

1 Compensador estático (-150/150 Mvar)*... 45.000,00

Investimentos previstos: R$ 45.000,00

OBSERVAÇÕES:

(25)

EMPREENDIMENTO:

SE Luziânia 138 kV

Banco de capacitores 50 Mvar

ESTADO:GO

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

1 Banco de capacitor 50 Mvar – 138 kV... 4.535,82

Investimentos previstos: R$ 4.535,82

OBSERVAÇÕES:

(26)

26

EMPREENDIMENTO:

SE Samambaia 345 kV

ESTADO:DF

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

Investimentos previstos: R$ 13.403,31

OBSERVAÇÕES:

(27)

EMPREENDIMENTO:

SE São Gotardo 345 kV

2 Banco de capacitores 150 Mvar

ESTADO:MG

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

2 Bancos de capacitores 150 Mvar – 345 kV... 26.806,62

Investimentos previstos: R$ 26.806,62

OBSERVAÇÕES:

(28)

28

EMPREENDIMENTO:

SE Itabirito 345 kV

ESTADO:MG

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

Investimentos previstos: R$ 10.157,62

OBSERVAÇÕES:

(29)

EMPREENDIMENTO:

SE Luziânia 138 kV

ESTADO:GO

JUSTIFICATIVA:

Obras e Investimentos Previstos: (R$x1000)

Investimentos previstos: R$ 4.535,82

OBSERVAÇÕES:

(30)

30

EMPREENDIMENTO:

SE Neves1 345 kV

Bancos de capacitores

ESTADO:MG

DATA DE NECESSIDADE: AGO/2012

JUSTIFICATIVA:

Garantir o atendimento do critério N-1 no horizonte do Plano Decenal, para suportar a perda das LTs de 500 kV de Emborcação – São Gotardo 2 e Paracatu 4 – Pirapora 2.

Obras e Investimentos Previstos: (R$x1000)

1 CT 345 kV, DJM... 3.667,00 Banco de capacitores 345 kV, 200 Mvar ... ... 12.982,00

Investimentos previstos: R$ 16.649,00

OBSERVAÇÕES:

[1] EPE-DEE-RE-056/2010-r1 - Obras de Expansão da Rede Básica de Minas e Goiás solicitadas pelo ONS no PAR/PET 2010 a 2012

(31)

EMPREENDIMENTO:

SE Barreiro 345 kV

ESTADO:MG

JUSTIFICATIVA:

Garantir o atendimento do critério N-1 no horizonte do Plano Decenal, para suportar a perda das LTs de 500 kV Emborcação – São Gotardo 2 e Paracatu 4 – Pirapora 2

Obras e Investimentos Previstos: (R$x1000)

1 CT 345 kV, DJM... 3.667,00 Banco de capacitores 345 kV, 100 Mvar cada... 6.491,00

Investimentos previstos: R$ 10.158,00

OBSERVAÇÕES:

(32)

32

EMPREENDIMENTO:

SE Itabira2 230 kV

ESTADO:MG

DATA DE NECESSIDADE:DEZ/2012

JUSTIFICATIVA:

Garantir o perfil de tensão dentro dos limites satisfatório em situação de contingência, especialmente na perda das LTs Barão de Cocais 2 – J.Monlevade 2 e Itabira 2 – J.Monlevade 2

Obras e Investimentos Previstos: (R$x1000)

1 CT 230 kV, BPT... 2.394,00 1 Banco de capacitores 230 kV, 50 Mvar ... 3.136,00

Investimentos previstos: R$ 5.530,00

OBSERVAÇÕES:

(33)

EMPREENDIMENTO:

SE Barão de Cocais 3 230 kV

ESTADO:MG

JUSTIFICATIVA:

Garantir o perfil de tensão dentro dos limites satisfatório em situação de contingência,

especialmente na perda das LTs Barão de Cocais 2 – J.Monlevade 2 e Itabira 2 – J.Monlevade 2.

Obras e Investimentos Previstos: (R$x1000)

1 CT 230 kV, BPT... 2.394,00 1 Banco de capacitores 230 kV, 50 Mvar... 3.136,00

Investimentos previstos: R$ 5.530,00

OBSERVAÇÕES:

(34)

34

EMPREENDIMENTO:

SE Sete Lagoas 4 138 kV Banco de capacitor 24,5 Mvar

ESTADO: MG

DATA DE NECESSIDADE: AGO/2014 PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

A capacidade abaixadora das transformações de Rede Básica Fronteira de atendimento à região Central de Minas Gerais encontra-se esgotada. A melhor solução técnica e econômica é a

construção da SE Sete Lagoas 4 (seccionando a LT Neves – Tres Marias 345kV) e a ampliação da SE Neves, além da implantação de alguns bancos de capacitores e linhas de 138 kV na região.

1 Vão de Conexão de Transformadores, 138 kV, BS 1.029,00

1 Banco de Capacitores, 138 kV, 24,5 Mvar 1.499,00

TOTAL DE INVESTIMENTO: R$ 2.528,00

OBSERVAÇÕES:

(35)

EMPREENDIMENTO:

SE Vespasiano 2 138 kV

Banco de capacitor 138 kV, 50 Mvar

ESTADO: MG

DATA DE NECESSIDADE: AGO/2014 PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

A capacidade abaixadora das transformações de Rede Básica Fronteira de atendimento à região Central de Minas Gerais encontra-se esgotada. O relatório[1] concluiu como melhor solução técnica e econômica a construção da SE Sete Lagoas 4 (seccionando a LT Neves – Tres Marias 345kV) e a ampliação da SE Neves, além da implantação de alguns bancos de capacitores e linhas de 138 kV na região.

1 Vão de Conexão de Transformadores, 138 kV, BS 1.029,00

1 Banco de Capacitores, 138 kV, 50 Mvar 3.059,00

TOTAL DE INVESTIMENTO: R$ 4.089,00

OBSERVAÇÕES:

Para 2016 está prevista a instalação do segundo banco de capacitor de 50 Mvar.

(36)

36

(37)

Sistema Interligado da Região NORTE

EMPREENDIMENTO:

SE Santa Maria 230 kV

ESTADO: PA

DATA DE NECESSIDADE: DEZ/2012 PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região metropolitana de Belém

2 Conexões de Capacitor 230 kV - BD 5.496,00

2 Bancos de Capacitores Manobráveis - T - 55 Mvar 6.898,00

INVESTIMENTOS PREVISTOS:R$12.394,00

OBSERVAÇÕES:

[1] EPE-DEE-077-2009-r0 “Estudo de Suprimento à Região Metropolitana de Belém” Dezembro/2009, EPE

(38)

38

EMPREENDIMENTO:

SE Miramar 230/69 kV (nova)

1º e 2º Transformador 230/69 kV – 150 MVA

ESTADO: PA

DATA DE NECESSIDADE: NOV/2012

PRAZO DE EXECUÇÃO: 18 MESES JUSTIFICATIVA:

Módulo Geral 230 kV – BD - Médio porte 11.692,00

2 CTs 230 kV - BD 5.496,00 2 TRs 230/69 kV - T – 150 MVA 10.992,00 1 IB 230 kV - BD 1.801,00 2 CTs 69 kV - BS 1.094,00 INVESTIMENTOS PREVISTOS:R$31.075,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] EPE-DEE-077-2009-r0 “Estudo de Suprimento à Região Metropolitana de Belém” Dezembro/2009

(39)

EMPREENDIMENTO:

SE Transamazônica 230 kV

1 Compensador estático -35/160 Mvar, 230 kV

ESTADO: PA

DATA DE NECESSIDADE: DEZ/2011 PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Associado a Expansão para Atendimento ao critério N-1 às cargas da Calha Norte, Juruti e Parintins e ao atendimento a Ilha do Marajó, situadas à margem direita do rio Amazonas, ao Sistema Interligado Nacional.

Obras

Módulo Geral 230 KV, porte médio, BD ... 11.692,00 3 EL 230 KV, BD ... 9.891,00 1 IB 230 KV, BD ... 1.801,00 1 Compensador estático -35/160 Mvar, 230 KV ... 49.596,30

INVESTIMENTOS PREVISTOS: R$72.980,30

OBSERVAÇÕES:

[1] Análise técnico-econômica da integração de sistemas isolados ao SIN – região oeste do Pará – EPE-DEE-RE-062-r1 – 10/07/2007.

(40)

40

EMPREENDIMENTO:

SE Tapajós 230/138 kV (Nova)

1º Autotransformador 230/138 KV, 150 MVA

ESTADO: PA

JUSTIFICATIVA:

Associado a Expansão para Atendimento ao critério N-1 às cargas da Calha Norte, Juruti e Parintins e ao atendimento a Ilha do Marajó.

Obras

Módulo Geral 230 KV, porte médio, BD ... 11.692,00 1 EL 230 KV, BD ... 3.297,00 1 IB 230 KV, BD ... 1.801,00 1 Autotransformador 230/138 KV, 150 MVA ... 3.906,00 1 CT 230 KV, BD ... 2.748,00 1 CT 138 KV, BPT ... 1.238,00 INVESTIMENTOS PREVISTOS: R$24.682,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(41)

EMPREENDIMENTO:

LT 230 kV Transamazônica – Tapajós, CS, 210 km

ESTADO: PA

JUSTIFICATIVA:

Associado a Expansão para Atendimento ao critério N-1 às cargas do Tramo Oeste, atendimento às cargas situadas às margens esquerda e direita do rio Amazonas (Juruti e Parintins).

OBRAS

LT 230 KV Transamazônica – Tapajós, CS, 1 x 795 MCM, 210 km ... 57.183,00 SE Transamazônica

1 reator de linha – 15 Mvar – Trifásico ... 1.436,50 SE Tapajós

1 reator de linha – 15 Mvar – Trifásico ... 1.436,50

INVESTIMENTOS PREVISTOS: R$60.056,00

OBSERVAÇÕES:

(42)

42

EMPREENDIMENTO:

SE Tucuruí 500/230/138/69 kV

1 Banco de autotransformadores 500/230 kV – 450 MVA 1 Transformador 230/138 kV - 100 MVA

4 Transformador 230/69 kV - 33 MVA

ESTADO: PA

JUSTIFICATIVA:

Associado a Expansão para Atendimento ao critério N-1 às cargas do Tramo Oeste, atendimento às cargas situadas às margens esquerda e direita do rio Amazonas (Juruti e Parintins) e ao atendimento a Ilha do Marajó.

OBRAS: 3 ATR 1Ø 500/230 kV – 150 MVA ... 17.100,00 1 CT 500 kV - DJM ... 4.000,00 1 IB 500 kV - DJM ... 4.039,31 3 CT 230 kV – BD ... 6.060,00 1 MIG 230/ kV - BD ... 6.300,00 2 EL 230 kV - BD... 5.640,00 1 IB 230 kV - BD ... 1.500,00 1 TR 230-138 kV - 100 MVA ………..………... 5.650,00 1 IB 138 kV - BPT ... 1.160,00 1 CT 138 kV - BPT ... 1.510,00 1 MIG 138/ kV - BPT ... 4.050,00 4 TR 230-69 kV - 33 MVA ………...….………... 8.000,00 1 CT 69 kV - BS ... 806,00 INVESTIMENTOS PREVISTOS:R$65.815,31 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:.

[1] Expansão da Área Tucuruí 230 – 138 kV – RE-EPP-01/2010, Abril 2010.

[2] Ofício EPE nº. 0349 /EPE/2010 de 18.05.2010 para a Eletrobras Eletronorte “Expansão da Área Tucuruí 230/138 kV”. Parecer da EPE favorável que a expansão da área Tucuruí seja realizada através da implantação da SE Tucuruí 230/138 kV contígua a SE Tucuruí 500 kV

.

[3] Ofício EPE nº. 0955 /EPE/2010 de 16.08.2010 2010 para a Eletrobras Eletronorte “Expansão da Área Tucuruí 230/138 kV”. Correção do Ofício EPE nº. 0349 /EPE/2010 de 18.05.2010 [4] Base de Preços ANEEL 2010.

(43)

EMPREENDIMENTO:

SE Itacaiunas 500 kV

3º Autotransformador 500/230 – 450 MVA

ESTADO: PA

JUSTIFICATIVA:

Reforço da transformação

Obras : 1 CT 230 kV 2.748,00 1 CT 500 kV 6.715,00 1 IB 500 kV 3.068,00 1 autotransformador – 3x150MVA 20.034,00 INVESTIMENTOS PREVISTOS:R$32.565,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] MME/SPE “Consolidação de Obras de Rede Básica - Período 2010 a 2012”, Dezembro/2009 [2] EPE-DEE-054-2009 – Adendo ao Relatório R1 – EPE-DEE-RE-004-2009-R2 “Estudo de

Atendimento a Região Sudeste do Pará, Nordeste do Mato Grosso e Centro-Oeste do Tocantins”

(44)

44

EMPREENDIMENTO:

SE Miracema 500 kV

2º Transformador 500/138/13,8 kV – 180 MVA

ESTADO: TO

JUSTIFICATIVA:

Reforço da transformação

Obras : 1 CT 500 kV 6.715,00 1 CT 138 kV 1.238,00 1 CT 13,8 kV 251,00 1 autotransformador – 3x60MVA 9.600,00 INVESTIMENTOS PREVISTOS:R$17.804,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] ONS 2.1.074/2009 E EPE-DEE-RE-073/2009 PAR/PET - Obras Consolidadas Período 2010 a 2012, dezembro/2009.

[2] Eletrobrás - “Referências de Custos - Junho/2004”

[3] EPE-DEE-RE-004-2009-r2 - “Estudo de Atendimento a Região Sudeste do Pará, Nordeste do Mato Grosso e Centro-Oeste do Tocantins”

(45)

EMPREENDIMENTO:

LT 500 kV Itacaiunas – Integradora, CD, 165 km

ESTADO:PA

DATA DE NECESSIDADE: DEZ/2015 PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Necessidade de expansão do sistema devido a sobrecarga nas LTs existentes

Obras:

LT 500 kV Itacaiunas - Integradora, CD, 3x954 MCM, 165 km 176.385,00

4 EL 500 kV 29.700,00

2 IB 500 kV 6.136,00

6 Reatores de linha monofásicos -33Mvar 14.550,00

INVESTIMENTOS PREVISTOS:R$226.771,00

OBSERVAÇÕES:

[1] Eletrobrás - “Referências de Custos - Junho/2004” rev-Dezembro

[2] EPE-DEE-054-2009-r1 - Adendo “Adendo ao Relatório R1 - Estudo para Atendimento a Região Sudeste do Pará, Nordeste do Mato Grosso e Centro-Oeste do Tocantins”

(46)

46

46 Sistema Interligado da Região NORTE

EMPREENDIMENTO:

SE Integradora 500 kV (nova)

1º e 2º Banco de autotransformadores 500/230/13,8 kV– 600M

ESTADO:PA

DATA DE NECESSIDADE: DEZ/2015 PRAZO DE EXECUÇÃO: 18 MESES

JUSTIFICATIVA:

Necessidade de expansão do sistema devido a sobrecarga nas LT existentes

Obras :

MIG – DJM - Média 25.992,00

1 IB 500 kV 3.068,00

2 CT 500 kV 13.430,00

2 CT 230 kV 5.496,00

6 auto-transformadores 500/230/13,8 kV– 200MVA – monofásicos 43.806,00

OBSERVAÇÕES:

(47)

EMPREENDIMENTO:

SE Xinguara 230 kV

Banco de Capacitor Manobrável 30 Mvar

ESTADO: PA

JUSTIFICATIVA:

Reforço necessário para suporte de tensão em Xinguara 230 kV.

1 Capacitor Shunt 30 Mvar 1.881,00

1 CC - 230 kV - BD 1.892,00

OBSERVAÇÕES:

(48)

48

48 Sistema Interligado da Região NORTE

EMPREENDIMENTO:

SE Xinguara 230 kV

Banco de Capacitor Manobrável 30 Mvar

ESTADO: PA

DATA DE NECESSIDADE: DEZ/2014

PRAZO DE EXECUÇÃO: 18 MESES JUSTIFICATIVA:

Reforço necessário para suporte de tensão em Xinguara 230 kV.

1 Capacitor Shunt 30 Mvar 1.881,00

1 CC - 230 kV - BD 1.892,00

OBSERVAÇÕES:

(49)

EMPREENDIMENTO:

LT 500 kV Lechuga – Equador, CD, 400,3 km

ESTADO: AM-RR

DATA DE NECESSIDADE: DEZ/2013(*)

JUSTIFICATIVA:

Interligação Elétrica Boa Vista - Manaus.

LT 500 kV Lechuga – Equador – 3 x 954 MCM – CD – 400,3 km

Trechos Normais – 277,3 km 269.637,92 Trechos Especiais – 123 km 287.043,33

SE Lechuga

7 Reatores fixos - 1Ф – 55 Mvar – 50 kV 4.668,31

2 EL 500 kV - DJM 9.442,08

SE Equador

7 Reatores fixos - 1Ф – 55 Mvar – 500 kV _14
668,31

2 EL 500 kV - DJM 9.442,08

INVESTIMENTOS PREVISTOS:R$604.902,03

OBSERVAÇÕES:

(*) Considerando que a Interligação Tucuruí-Macapá-Manaus já esteja em operação

[1] EPE-DEE-RE-047/2010-r0 - “Estudo da Interligação Boa Vista Manaus” Agosto/2010 [2] Base de Preços ANEEL 2010

(50)

50

EMPREENDIMENTO:

SE Lechuga 500 kV

ESTADO: AM

JUSTIFICATIVA:

Interligação Elétrica Boa Vista Manaus

MIM 500 kV - DJM 2.391,32

1 IB 500 kV - DJM 4.039,31

INVESTIMENTOS PREVISTOS: R$6.430,63

OBSERVAÇÕES:

(*) Considerando que a Interligação Tucuruí-Macapá-Manaus já esteja em operação

(51)

EMPREENDIMENTO:

SE Equador 500 kV (nova)

2 Bancos de Reatores manobráveis 500 kV - 136,5 Mvar

ESTADO: RR

DATA DE NECESSIDADE: Dez/2013(*)

JUSTIFICATIVA:

OBRAS E INVESTIMENTOS PREVISTOS(R$X1000):

MIG 500 kV DJM 8.080,51

MIM 500 kV DJM 5.978,31

3 IB 500 kV - DJM 12.117,93

7 Reatores manobráveis - 1Ф – 45,5 Mvar – 500 kV 13.864,98

2 CRB 5 0 kV - DJM 7 258,32

INVESTIMENTOS PREVISTOS:R$47.300,05

OBSERVAÇÕES:

(52)

52

EMPREENDIMENTO:

LT 500 kV Equador – Boa Vista, CD, 315,2 km

ESTADO: AM-RR

JUSTIFICATIVA:

Interligação Elétrica Boa Vista - Manaus.

LT 500 kV Equador – Boa Vista - 3 X 954 MCM – CD – 315,2 km 306.490,71

SE Equador

7 Reatores fixos - 1Ф – 45,5 Mvar – 500 V 13.8 4,98

2 EL 500 kV - DJM 9.442,08

SE Boa Vista

7 Reatores fixos - 1Ф – 45,5 Mvar 500 kV 13.864,98

2 EL 500 kV - DJM 9.442,08

OBSERVAÇÕES:

(*) Considerando que a Interligação Tucuruí-Macapá-Manaus já esteja em operação

(53)

EMPREENDIMENTO:

SE Boa Vista 500 kV (nova)

1º e 2º Autotransformadores trifásicos 500/230/13,8 kV – 400 MVA 1 Transformador 230/69-13,8 kV -– 100 MV

Compensador Estático (-120/150) Mvar

ESTADO: RR

DATA DE NECESSIDADE: Dez/2013(*)

PRAZO DE EXECUÇÃO: 24 MESES

JUSTIFICATIVA:

MIG 500 kV DJM 8.060,39 MIM 500 kV DJM 4.782,65 MIM 230 kV BD 897,84 2 IB 500 kV - DJM 8.078,62 2 ATR 500/230-13,8 kV – 3Ф – 400 MVA 20.633,08 3 CT 230 kV BD 6.0 9 59 1 CT 69 kk BPT 806,50 1 TR 230-69-13,8 kV - 3Ф – 100 MV 5.378,45 2 CT 500 kV DJM 7.992,52

Compensador Estático (-120/150) Mvar 45.417,74

CC 230 kV - BD 2.051,21

OBSERVAÇÕES:

[1] EPE-DEE-RE-047/2010-r0 - “Estudo da Interligação Boa Vista - Manaus” Agosto/2010

(54)

54

EMPREENDIMENTO:

LT 230 kV Lechuga – J. Teixeira, CS, 29 km

ESTADO:AM

DATA DE NECESSIDADE:Dez/2014

PRAZO DE EXECUÇÃO:24 MESES

JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região metropolitana de Manaus

LT 230 kV Lechuga – J. Teixeira - 2 X 954 MCM – CS, 29 km 20.613,39 2 ELs 230 kV - BD 6.594,00 INVESTIMENTOS PREVISTOS:R$27.207,39 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] EPE-DEE-RE-064/2010, “Estudo de Suprimento à Região Metropolitana de Manaus” [2] Custos Modulares Eletrobrás - junho/2004

(55)

EMPREENDIMENTO:

SE Lechuga 230 kV (nova)

1º e 2º Transformador 230/138/13,8 kV -150 MVA

ESTADO: AM

DATA DE NECESSIDADE: Dez/2012 (*)

PRAZO DE EXECUÇÃO: 18 meses

JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região metropolitana de Manaus

OBRAS E INVESTIMENTOS PREVISTOS(R$X1000):

2 TRs 230/138/13,8 kV - T - 150 MVA (1º e 2º) 10.992,00

2 CTs 230 kV - BD 5.496,00

2 CTs 138 kV - BPT 2.476,00

2 Bancos de Capacitores - 230 kV - T - 55 Mvar (1º e 2º) 6.272,00

2 CCs 230 kV - BD 5.496,00

INVESTIMENTOS PREVISTOS:R$30.732,00

OBSERVAÇÕES:

(*) Ano de entrada da interligação Tucuruí-Macapá-Manaus

[1] EPE-DEE-RE-064/2010, “Estudo de Suprimento à Região Metropolitana de Manaus” [2] Custos Modulares Eletrobrás - junho/2004

(56)

56

EMPREENDIMENTO:

LT 230 kV Utinga – Castanhal (C2), CS, 64 km

ESTADO: PA

DATA DE NECESSIDADE: Dez/2015 PRAZO DE EXECUÇÃO: 24 MESES JUSTIFICATIVA:

LT 230 KV Utinga - Castanhal, CS, 1 x 636 MCM, 64 km ... 16.179,20 SE Utinga 1 EL 230 kV - BD ... 3.297,00 SE Castanhal 1 EL 230 kV - BD ... 3.297,00 INVESTIMENTOS PREVISTOS:R$22.773,20 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(57)

EMPREENDIMENTO:

SE Vila do Conde 500/230 kV

5º Banco de autotransformadores monofásicos 500/230 kV - 750 MVA

ESTADO: PA

1 CT 500 kV - DJM ... 6.715,00 3 ATR 500/230 kV - 1Ø – 250 MVA ... 23.772,00 1 IB 500 kV – DJM ... 3.068,00 1 CT 230 kV - BD ... 2.748,00 1 IB 230 kV – DJM ... 1.801,00 INVESTIMENTOS PREVISTOS:R$38.104,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(58)

58

EMPREENDIMENTO:

LT 500 kV Tucuruí – Vila do Conde (C4), CS, 330 km

ESTADO: PA

LT 500 KV Tucuruí – Vila do Conde, CS, 4 x 954 MCM, 330 km ... 235.290,00 3 reatores 1Ø – 500 kV – 55 Mvar ... 9.739,20 SE Tucuruí 1 EL 500 kV - DJM ... 7.425,00 1 IB 500 kV – DJM ... 3.068,00 SE Vila do Conde 1 EL 500 kV - DJM ... 7.425,00 INVESTIMENTOS PREVISTOS:R$262.946,2 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(59)

EMPREENDIMENTO:

LT 230 kV Vila do Conde - Guamá – CD, 49 km, C3 e C4

ESTADO: PA

DATA DE NECESSIDADE: DEZ/2013 PRAZO DE EXECUÇÃO: 24 MESES JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região metropolitana de Belém com maior confiabilidade

LT 230 kV Vila do Conde - Guamá – CD, 2 x 636 MCM, 49 km ... 87.550,93 SE Vila do Conde 2 EL 230 kV - BD ... 6.594,00 SE Guamá 2 EL 230 kV - BD ... 6.594,00 INVESTIMENTOS PREVISTOS:R$100.738,93 SITUAÇÃO ATUAL: OBSERVAÇÕES:

O estudo de planejamento identifica a necessidade desta linha de transmissão para ano de 2018. Contudo, considerando o aspecto de segurança sistêmica ao atendimento a Belém, capital do estado do Pará, suprida radialmente por um circuito duplo 230 kV entre as subestações Vila do Conde e Guamá recomendada-se sua antecipação para dez/2013.

DOCUMENTOS DE REFERÊNCIA:

(60)

60

EMPREENDIMENTO:

LT 230 kV Miramar – Utinga CD, 19 km

Passa a operar em 230 kV

ESTADO: PA

DATA DE NECESSIDADE: NOV/2012 PRAZO DE EXECUÇÃO: 24 MESES JUSTIFICATIVA:

LT 230 kV Miramar – Utinga – CD, 2 x 636 MCM, 19 km SE Miramar 2 EL 230 kV - BD ... 6.594,00 SE Utinga 2 EL 230 kV - BD ... 6.594,00 INVESTIMENTOS PREVISTOS:R$13.188,00 SITUAÇÃO ATUAL: OBSERVAÇÕES:

LT de propriedade da Eletronorte que atualmente opera na tensão de 69 kV.

(61)

EMPREENDIMENTO:

LT 500 kV Açailândia – Miranda II

,

386 km

ESTADO:MA

DATA DE NECESSIDADE:JUL2013 PRAZO DE EXECUÇÃO:22 MESES JUSTIFICATIVA:

Reforço necessário para atender ao crescimento de carga na região de São Luís

LT 500 kV Açailandia – Miranda II - 4 X 954 MCM – CS, 386 km 247.878,67

2 EL 500 kV - DJM 9.414,61

2 IB 500 kV - DJM 8.047,37

Reator de Linha – 500 kV 6 x 75 Mvar 13.930,15

Capacitor serie – 50% - 433 Mvar – SE Açailândia 48.625,90

Conexão de capacitor série 1.665,12

INVESTIMENTOS PREVISTOS:329.561,82 SITUAÇÃO ATUAL:

OBSERVAÇÕES:

[1] EPE-DEE-RE-088/2010, “Estudo de Expansão do Eixo 500 kV: Açailândia – P. Dutra – Miranda – São Luís”, dez/2010

(62)

62

EMPREENDIMENTO: SE 500 kV São Luís II

3° banco de autotransformador 500/230 kV – 600 MVA

ESTADO:MA

DATA DE NECESSIDADE:JUL2013 PRAZO DE EXECUÇÃO:18 MESES JUSTIFICATIVA:

3 autotransformador monofásico 500/230 kV – 3 x 200 MVA – c/LTC 18.919,76

1 CT 500 kV - DJM 3.980,95 1 IB 500 kV - DJM 4.023,69 1 CT 230 kV - BD 2.016,31 INVESTIMENTOS PREVISTOS:28.940,71 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(63)

EMPREENDIMENTO: SE 500 kV Miranda II

2° banco de autotransformador 500/230 kV – 600 MVA

ESTADO:MA

DATA DE NECESSIDADE:JUL/2013 PRAZO DE EXECUÇÃO:18 MESES JUSTIFICATIVA:

3 autotransformador monofásico 500/230 kV – 3 x 150 MVA – c/LTC 17.035,35

1 CT 500 kV - DJM 3.980,95 1 IB 500 kV - DJM 4.023,69 1 CT 230 kV - BD 2.016,31 INVESTIMENTOS PREVISTOS:23.032,61 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

(64)

64

EMPREENDIMENTO:

SE São Luís III 230/69 kV

2º Transformador 230/69 kV – 150 MVA

ESTADO:MA

DATA DE NECESSIDADE:DEZ/2013 PRAZO DE EXECUÇÃO:18 MESES JUSTIFICATIVA:

TR 230/69 kV – 1 x 150 MVA – T 6.521,55 1 CT 69 kV - BPT 802,35 1 CT 230 kV - BD 2.016,31 INVESTIMENTOS PREVISTOS:R$9.340,21 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] EPE/GET-N R1-001.2006 – Revisão 1 "Estudos de Suprimento à Região Metropolitana de São Luís – MA", Agosto/2007

(65)

(66)

66

Sistema Interligado da Região NORDESTE

EMPREENDIMENTO:

LT 230 kV Teresina II – Teresina III, CD, 22 km

ESTADO: PI

JUSTIFICATIVA:

Ampliação do sistema de transmissão necessário para atender ao crescimento de carga na região metropolitana de Teresina.

LT 230 kV Teresina II - Teresina III 2 X 477 MCM CD, 22 km 11.759,00 SE Teresina II 2 EL - 230 kV - BD 6.594,00 SE Teresina III 2 EL - 230 kV - BD 6.594,00 INVESTIMENTOS PREVISTOS:R$24.947,00 SITUAÇÃO ATUAL: OBSERVAÇÕES: DOCUMENTOS DE REFERÊNCIA:

[1] ONS 2.1.074/2009 E EPE-DEE-RE-073/2009 PAR/PET - Obras Consolidadas Período 2010 a 2012, dezembro/2009

[2] “Estudos para o Atendimento à Região Metropolitana de Teresina – Incluindo as cargas de Piripiri, Caxias e Timon” – EPE-DEE-RE-033/2009-r0 – de 1 julho de 2009
