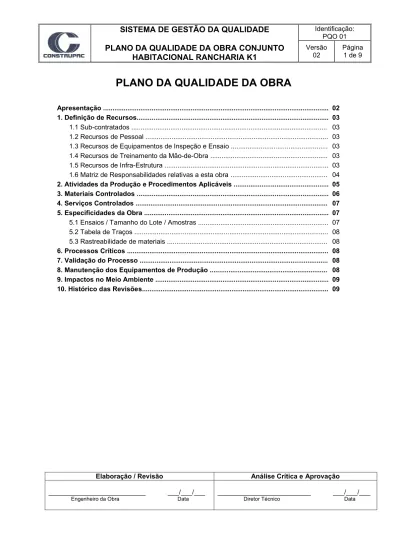

PLANO DA QUALIDADE DA OBRA

PLANO DA QUALIDADE DA OBRA

Apresentação ... 02

1. Definição de Recursos... 03

1.1 Sub-contratados ... 03

1.2 Recursos de Pessoal ... 03

1.3 Recursos de Equipamentos de Inspeção e Ensaio ... 03

1.4 Recursos de Treinamento da Mão-de-Obra ... 03

1.5 Recursos de Infra-Estrutura ... 03

1.6 Matriz de Responsabilidades relativas a esta obra ... 04

2. Atividades da Produção e Procedimentos Aplicáveis ... 05

3. Materiais Controlados ... 06

4. Serviços Controlados ... 07

5. Especificidades da Obra ... 07

5.1 Ensaios / Tamanho do Lote / Amostras ... 07

5.2 Tabela de Traços ... 08

5.3 Rastreabilidade de materiais ... 08

6. Processos Críticos ... 08

7. Validação do Processo ... 08

8. Manutenção dos Equipamentos de Produção ... 08

9. Impactos no Meio Ambiente ... 09

10. Histórico das Revisões... 09

Elaboração / Revisão Análise Crítica e Aprovação

__________________________ ___/___/___

Apresentação

A obra se situa no Município de Rancharia e possui área construída de 15.113,0 m2, distribuídos em 350 unidades habitacionais consistindo nos seguintes escopos de serviços:

 Fornecimento de mão de obra para a construção de Unidades Habitacionais

Cliente: Prefeitura Municipal de Rancharia / CDHU Requisitos do Cliente:

 Prazo de Execução: 8 meses após início da obra, conforme cronograma em anexo  Produto definido no projeto e memorial descritivo

 Escopo do Contrato: Construção, Entrega e Assistência Técnica.  Outros não declarados: Não há

Legislação e Requisitos Regulamentares e Estatutários Aplicáveis:  Código de Proteção e Defesa do Consumidor – lei 8078/90  NR 18

 Código Civil Brasileiro

 PSQ – Construtora do Qualihab  CLT

 Normas Técnicas

Comunicação com o Cliente:

 Telefone, fax, e-mail, correspondência, diário de obra.

Comunicação Interna no âmbito da Obra:  Palestras

 Mural da Qualidade  Reuniões

1. Definição de Recursos

A estrutura organizacional da obra para a qualidade está descrita no organograma apresentado a seguir:

– Sub-contratadas  Consultorias

Controle Tecnológico: através da CDHU – Recurso de Pessoal

Função / Cargo Nome

Cliente Prefeitura Municipal de Rancharia

Coordenador da Obra Engenheiro Carlos de Freitas

Responsável pela Obra Engenheiro Alexsandro Carmona

Segurança do Trabalho Sr. Rubens de Araújo

Almoxarife João Zamperim

Apontador João Zamperim

Mestre de Obras Belmiro Tunes Ramos

Encarregados José Américo Neves / José Duarte Cardoso

– Recursos de equipamentos de inspeção e ensaios

Trena de 5m Trena de 30m Esq. Carp. Esq. De Alumínio (80x100x128) Régua Metálica Prumo de face Nível de Bolha Função

(6 meses) (6 meses) (6 meses) (6 meses) (6 meses) (6 meses) (6 meses)

Almoxarife X X

Resp. Obra X

Mestre X X X X X X

Encarregado X X X X X

– Recursos de treinamento da mão-de-obra nas atividades envolvidas na Qualidade  Horas de treinamento para as funções de acordo com a matriz de capacitação;  Cartazes da Política da Qualidade

– Recursos de Infra-estrutura

A infra-estrutura necessária e instalada nesta obra é de dimensões compatíveis com o porte e ritmo da obra e atendendo a NR 18, conforme descrito no projeto do canteiro.

Cliente

Coordenador de Obras

Segurança do Trabalho

Engenheiro da Obra

Apontador

Mestre de Obras

Almoxarife

Equipe de Produção

Encarregado

Os materiais: Brita, Areia, Telha e Blocos Cerâmicos serão armazenados nas proximidades do uso, conforme os recebimentos, de forma a aumentar a produtividade da obra.

– Matriz de Responsabilidades relativa a essa Obra

Requisitos Resp. _Obra Mestre Apontador Almoxarife Cliente _trabalhoSeg. Encarregado

Responsabilidade, Autoridade e Recursos P Plano de Gestão da Qualidade P Controle de Documentos da Qualidade na obra C C P C Análise Crítica de Projeto P Controle de Registros da Qualidade C C P C Identificação e Rastreabilidade Materiais C C C C Controle da Distribuição e Revisão de Projetos P C C Inspeção de Materiais C C P Execução de Serviços C P C Inspeção de Serviços C P C Contratação P C C Avaliação de Fornecedores de Serviços P C Manuseio e Armazenamento C C C P C Proteção dos Serviços executados C P C Inspeção Final da Obra P C Entrega da Obra P C Ação Corretiva e Preventiva P C C C C C C Controle de Produtos Não Conformes C P C C Auditoria Interna P C C C C C C Treinamento P C C C C Manutenção de Equipamento de Produção C C C P C C Controle de Produto Fornecido pelo Cliente C C C P C C Segurança do Trabalho C C C C P C

Observação: entende-se como produto fornecido pelo cliente o projeto da obra e os materiais utilizados.

2. Atividades da Produção e Procedimentos Aplicáveis

Atividades Procedimentos /

Adaptações

Registros

Contratação de Serviços PO 05 Contrato padrão

Avaliação de Fornecedores de

Serviços PO 05 Form 05/3

Inspeção de Materiais no

recebimento PO 06 PRIMs

Identificação e Rastreabilidade _{PO 06} De acordo com a empresa

contratante

Execução de Serviços IES Não aplicável

Inspeção de Serviços PO 09 PRIMs

Armazenamento e Manuseio de

Materiais PO 06 Form 06/27

Proteção dos Serviços Acabados PO 09 e Tabela de Preservação

de Serviços Acabados Visual

Especificações dos Materiais De acordo com o Projeto Conforme descrito no Projeto Situação da Inspeção e Ensaios dos

Materiais De acordo com CDHU PRIMs

Situação da Inspeção e Ensaios dos

Serviços PO 09 PRISs

Controle de Produto Não Conforme PO 10 PRIMs e PRISs

Ação Corretiva, Preventiva e de

Melhorias PO 12 Form 12/1, Form 12/2, Form 12/3, Form 12/4

Treinamento Matriz de Capacitação das

Funções / PO 02 Form 02/1, Form 02/2

Controle de Documentos PO 01 Form 01/1

Controle de Projetos PLP Form 04/1

Controle de Registros PO 01 Form 01/2

Assistência Técnica PLP RACP

Manutenção de Equipamentos PQO Conforme PQO

Planejamento e Controle da Produção

Cronograma de execução e de

recursos atualizado mensalmente Cronograma de execução

Organização do Canteiro PLP Projeto do Canteiro

Controle dos Equipamentos de

Inspeção, Medição e Ensaios PO 07 Form 07/1, Form 07/2

Inspeção Final PO 11 Check List de Inspeção Final

Entrega da Obra e Manual do

proprietário PO 13 Protocolo de entrega do Manual

Segurança do Trabalho PCMSO / NR 18 / PCMAT Todos os citados no PCMAT e PCMSO Controle de Produto fornecido pelo

cliente

A obra garante a prevenção contra danos. Quando ocorre um dano, o

mesmo é comunicado. Consideramos produto do cliente:

projetos e materiais

3. Materiais Controlados

Material PRIM – Plano de Registro de Inspeção _{de Materiais}

Brita* Form 06/35

Barra e Fio de Aço * Form 06/06

Cimento Portland * Form 06/10

Cal Hidratada para Argamassas Form 06/11

Argamassa Industrializada Colante (cimento cola) Form 06/02

Argamassa Industrializada para Rejunte Form 06/02

Ferragens para Portas (fechaduras e dobradiças) Form 06/15

Revestimento Cerâmico (azulejo e cerâmica) Form 06/31

Conexões para Tubulações Form 06/14

Disjuntor Form 06/29

Eletroduto de PVC Rígido Form 06/30

Fios e Cabos Form 06/32

Tomadas e Interruptores Form 06/28

Louças Sanitárias Form 06/17

Janela de Aço Form 06/20

Porta de Aço Form 06/20

Porta de Madeira Form 06/22

Madeira Serrada para Forma Form 061/4

Madeira Serrada para Cobertura* Form 061/4

Tintas e Vernizes Form 06/34

Tubo de PVC Form 06/25

Batentes de Aço Form 06/19

Areia para Concreto* Form 06/16

Areia para Argamassa Form 06/16

Vidros Form 06/23

Metais Sanitários Form 06/42

Telha Cerâmica* Form 06/18

Bloco Cerâmico* Form 06/12

Laje Pré-Moldada (lajota e vigota) Form 06/41

* = material de processo crítico

Os materiais acima descritos serão adquiridos pela empresa contratante, cabendo à Construpac somente o armazenamento e o manuseio destes.

4. Serviços Controlados

Material PRIS – Ficha de Verificação de _Serviços

Alvenaria de Vedação FORM 09/24

Revestimento em Argamassa Interna FORM 09/24

Revestimento em Argamassa Externa FORM 09/24

Execução de Contra Piso FORM 09/24

Revestimento Cerâmico em Paredes Internas FORM 09/24

Produção de Argamassa em Obra para Revestimento,

Chapisco, Contra piso. FORM 09/24

Produção de Concreto em Obra com Betoneira FORM 09/24

Colocação de Janelas FORM 09/24

Colocação de Portas FORM 09/24

Pintura Interna em Látex FORM 09/24

Pintura Externa em Látex FORM 09/24

Pintura esmalte FORM 09/24

Execução de Cobertura (telhamento e estrutura) FORM 09/24

Execução de Forro de Madeira (Beiral) FORM 09/24

Colocação de Louças e Metais FORM 09/24

Execução de Laje Pré-Moldada FORM 09/24

Locação de Obra FORM 09/24

Execução de Fundação tipo: Viga Baldrame FORM 09/24

Execução de Impermeabilização FORM 09/24

Alguns serviços não possuem IES por se tratarem de serviços específicos da Engenharia

5. Especificidades da Obra

– Ensaios / Tamanho dos Lotes / Amostras

Material Lote Amostras

Concreto Mínimo duas casas por quadra (dependendo do tamanho da

quadra) 2 corpos de prova por lote

Aço 1 único lote 2 x 1,2 m por bitola

Obs.: Sendo o aço fornecido por distribuidora e esta não solicita o certificado de ensaios, caso o aço entregue seja dos fabricantes GERDAU e/ou BELGO MINEIRA (empresas certificadas), o mesmo fica dispensado de ensaio realizado pela empresa contratante ou pela Construtora.

– Tabela de Traços

Materiais Traço

Assentamento de Alvenaria de Vedação 1 lata cimento: 2 latas cal : 6 latas areia Revestimento de Parede Interna / Externa 1 lata cimento: 2 latas cal : 9 latas areia fina Chapisco Interno / Externo 1 lata cimento: 3 latas areia grossa

Concreto 1 saco cimento: 3 padiolas de areia: 02 padiolas de brita 2: 01 padiola de brita 1: 20l água

Traços de acordo com o Memorial descritivo do Projeto – Rastreabilidade de Materiais

Concreto Através de mapeamento na obra

6. Processos Críticos

Serviços Controles

Fundação  Verificação do traço do Concreto, de acordo com a tabela fornecida pelo Contratante e ensaios realizados pelo mesmo;  Treinamento Intensivo para a Equipe

7. Validação do Processo

Este processo não se aplica para esta obra.

8. Manutenção dos Equipamentos de Produção

Equipamentos Recomendações

Betoneira 400 / 580l  Ao fim da jornada de trabalho, lavar e retirar os excessos de concreto ou _{argamassa de dentro da caçamba e no chão, ao redor desta.}

vibrador

 Deve girar no sentido horário;

 Antes do acoplamento do mangote, deve-se verificar o sentido de giro correto, que pode ser definido pela posição da chave de ligação;

 Ao final da jornada de trabalho, limpar o excesso de concreto e engraxar o bocal de acoplamento para o mangote.

furadeira

 Por ser elétrico, não podem trabalhar direto por períodos longos;  Não forçar este tipo de equipamento com o peso do corpo;  Verificar a voltagem correta antes da sua ligação

 Ao final da jornada de trabalho, limpar com pano seco, retirando excesso de pó.

Serra policorte

 Por ser elétrico, não podem trabalhar direto por períodos longos;  Não forçar este tipo de equipamento com o peso do corpo;  Verificar a voltagem correta antes da sua ligação

 Ao final da jornada de trabalho, limpar com pano seco, retirando excesso de pó.

mangote

 Antes do acoplamento, verificar o sentido de giro do motor vibrador;  Usar o mangote sempre na vertical;

 Não encostar o mangote na ferragem ou nas formas;

 Ao final da jornada de trabalho, limpar o excesso de concreto e engraxar a ponta de acoplamento (rotor);

 Cuidado no transporte e armazenamento do mangote para não danificá-lo;

 Os mangotes deverão ser armazenados esticados em cavaletes de madeira ou em prateleiras ou em piso plano.

Locação de Equipamentos

 Os equipamentos locados e/ou sub-contratados devem receber os mesmos cuidados dispensados aos equipamentos próprios.

 Semanalmente, o Almoxarife deve verificar o estado dos equipamentos. OBSERVAÇÃO

A obra manterá um (1) motor vibrador e um (1) mangote como reserva para garantir a continuidade do processo de execução em caso de avarias no equipamento em uso. Para os demais equipamentos, caso haja algum problema, será providenciada a substituição do mesmo.

9. Impactos no Meio Ambiente

Os resíduos da obra serão dispostos da seguinte forma, até que haja alteração em algumas destas características:

Tipo de Resíduo Origem do Resíduo Destino do Resíduo

Esgoto Sanitário Proveniente do uso dos funcionários _{nos sanitários da obra} Será lançada através fossa séptica

Entulho de Obra Restos de tijolos, cerâmica, concreto _{argamassa e outros minerais.} Será estocado na frente de cada unidade até a _{retirada pela Prefeitura.} Madeira Sobra de madeiras e outrosmateriais que não podem ser

utilizados como aterro

São empilhados em locais determinados pelo Mestre de Obras e transportados por fornecedores para local autorizado.

Lixo Restos de comidas e outros materiais orgânicos típicos de lixo doméstico

Ensacado em sacos plásticos apropriados, que serão transportados por fornecedores cadastrados em nosso cadastro de fornecedores ou pelo serviço municipal de coleta de lixo, que o transportará ao aterro sanitário.

Barulho Equipamentos utilizados na obra

 Serra Elétrica: Seu uso será somente das 7h30 às 19h00, nos dias úteis;

 Bomba de concreto: Seu uso será somente das 8h00 às 19h00, nos dias úteis;  Demais equipamentos: sem restrição, pois

seu uso não incomoda vizinho.

Ferro e outros Metais

Pontas de ferro da armação da estrutura, sobra de alumínio, pontas de fios e cabos de cobre, latas de tinta.

 Quando em quantidades que o justifique, será vendido a depósitos de ferro velho ou catadores autônomos, que por sua vez, venderá para reciclagem.

 Quando em pequenas quantidades, poderá ser despejado em locais de coleta seletiva.

Papel Sacos de cimento e de argamassa. _{Embalagens de papel e papelão.}

 Quando em quantidades que o justifique, será vendido a depósitos de ferro velho ou catadores autônomos, que por sua vez, venderá para reciclagem.

 Quando em pequenas quantidades, poderá ser despejado em locais de coleta seletiva. Poeira Varrição de pisos cimentados Ao se varrer piso cimentado, deve-se borrifar _{água para evitar a formação de poeira.} Material Orgânico

(vegetação e solo) Limpeza de terreno e talude

Serão transportados pelo serviço municipal de coleta de lixo.

10. Histórico das Revisões

Versão Data Alterações

01 22/06/2009 Primeira emissão

02 21/07/2009 Inclusão da tabela de Função/Cargo x Nome; alteração da tabela de ensaios de acordo com a empresa contratante para contemplar a realização das amostragens e do tamanho dos lotes; alteração da rastreabilidade do concreto de conforme empresa contratante para através de mapeamento. Inclusão da Observação no item 5-Especificidades da obra
