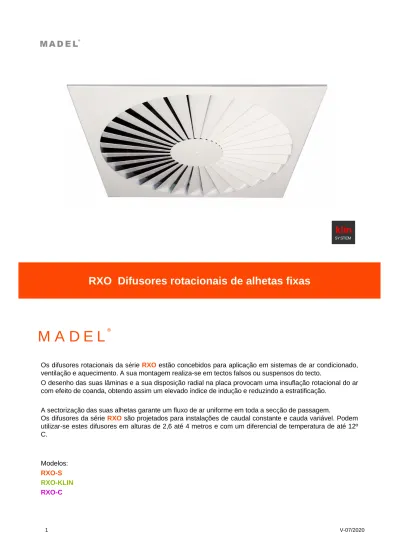

RXO Difusores rotacionais de alhetas fixas

(1)

RXO Difusores rotacionais de alhetas fixas

M A D E L



SYSTEM

Os difusores rotacionais da sérieRXO estão concebidos para aplicação em sistemas de ar condicionado,

ventilação e aquecimento. A sua montagem realiza-se em tectos falsos ou suspensos do tecto.

O desenho das suas lâminas e a sua disposição radial na placa provocam uma insuflação rotacional do ar

com efeito de coanda, obtendo assim um elevadoíndice de indução e reduzindo a estratificação.

A sectorização das suas alhetas garante um fluxo de ar uniforme em toda a secção de passagem.

Os difusores da série RXOsão projetados para instalações de caudal constante e cauda variável. Podem

utilizar-se estes difusores em alturas de 2,6 até 4 metros e com um diferencial de temperatura de até 12º C.

Modelos:

RXO-S

RXO-KLIN

(2)

2 A B E 10 35 8 7 T T= 15 T= 24 RXO-S…/T…/ E A B 400 395 370 340 500 495 470 440 600 595 568 538 625 620 568 538 675 670 568 538 610 605 568 538 V-07/2020

RXO-S Difusor quadrado e alhetas em disposição radial circular.

.../SR/ Difusor com secção efectiva reduzida relativamente ao tamanho da placa.

.../T15/Placa para tectos modulares de perfil de 15 mm e placa solta.

.../T24/Placa para tectos modulares de perfil de 24 mm e placa solta.

Material

Difusor construído em aço galvanizado.

Todos os difusores estão equipados com uma junta de espuma na parte posterior, para obter uma selagem estanque em todo o perímetro de contacto com o pleno do tecto.

(3)

M A D E L

275 500 600-D1:250 310 300 400 490 300 590 600 350 350 41 303 290 390 250 250 300 325 198 375 375 248 248 275 325 123 123 198 B Z Y D1 600 300 325 198 590 300 325 ₁₉₈ 600-D1:200 610-D1:250 610-D1:200 615 350 375 248 615 300 325 198 625-D1:250 625-D1:200 665 350 375 248 665 300 325 198 675-D1:250 675-D1:200 BOXSTAR /S/ B 197 52 98 D1 590 Z D 1 Z 350 300 198 248 Z D1 BOXTHERM 600-DIAM250 BOXTHERM 600-DIAM200 BOXTHERM BOXSTAR/ D 1 B Z Y Acessórios

BOXSTAR Pleno piramidal empilhável com

ligação circular lateral. Inclui suportes para

suspensão no tecto. A ponte de montagem é fornecida à parte para ser montada manualmente na obra. Construído em aço galvanizado.

…-R Pleno com regulador de caudal na gola de

ligação.

…/S/ Pleno com ligação circular superior.

.../AIS/ Pleno isolado termicamente com espuma. Densidade 30 kg / m3 ISO 845. Condutividade térmica 20º C_0,040 W / mºK ISO 3386/1.

Reação classificada ao fogo B-s2, d0 EN 13501-1.

BOXTHERM Pleno piramidal empilhável, isolado

termoacusticamente com ligação circular lateral, com patilhas para suspensão. Construído em poliestireno expandido.

...-R Pleno com regulador de caudal na gola de ligação.

PMXO Ponte de montagem para instalar no tecto

(4)

4 1) 1)

V-07/2020

1) Fixação em ponte de montagem ou em pleno,

através de parafuso central.

Acabamentos

M9016Lacado branco semelhante ao RAL 9016.

R9010 Lacado branco RAL 9010.

RAL... Lacado outras cores RAL.

Texto de prescrição

Fornecimento e colocação de difusor rotacional quadrado com alhetas fixas de disposição radial circular série RXO-S+BOXSTAR-R M9016 dim.

600 construído em aço galvanizado e acabamento

lacado cor branca M9016. Com pleno piramidal empilhável de ligação circular lateral, regulador de caudal na gola e elementos necessários para a montagem BOXSTAR-R.

(5)

M A D E L

RXO-S-KLIN E F A 35 54 RXO-S-KLIN+PLK…-R RXO-S-KLIN+PLK/L/…-R H E F 12 2 70 D1 E C D1 F 369 E 395 A F 345 600-400 600-500 625-400 625-500 595 569 545 620 594 570 620 594 570 595 569 545 595 569 545 675-400 675-500 670 644 620 670 644 620 610 605 579 555 675 670 644 620 610-400 610-500 605 579 555 605 579 555 445 495 469 500 625 600 594 620 570 400 500 625 600 400 495 465 595 620 565 590 395 365 248 286 313 313 353 353 198 205 E F D1 H 675 670 640 313 353 610 605 575 313 353 C 370 435 435 320 435 435 RXO-S-KLIN Classificação

RXO-S-KLIN Difusor integrado numa placa

acessível frontalmente sem necessidade de

ferramentas, através de fecho tipo PUSH.

Pressionando sobre os fechos PUSH, faz-se encaixar a placa interior sobre um dos lados e esta fica suspensa na moldura exterior, podendo ser facilmente desmontada para manutenção.

O sistema KLIN facilita a manutenção do difusor, em cumprimento das Normas Espanholas de Manutenção ITE 08.1 do R.I.T.E.

Material

Difusores construídos em aço galvanizado.

Acessórios

PLK Pleno integrado no difusor com ligação

circular superior. Construído em aço galvanizado.

...-R Pleno com regulador de caudal na gola de

ligação.

.../L/ Pleno com ligação circular lateral.

.../AIS/ Pleno isolado termicamente com espuma.

Densidade 30 kg / m3 ISO 845. Condutividade térmica 20º C_0,040 W / mºK ISO 3386/1.

(6)

6 1)

V-07/2020

1) Fixação com patilhas para suspensão no

tecto através de varões.

Acabamentos

Fornecimento e colocação de difusor rotacional quadrado de alhetas fixas acessível frontalmente sem necessidade de ferramentas, através de fecho

PUSH, série

RXO-S-KLIN+PLK-R M9016 dim. (mm)

construído em aço galvanizado, acabamento

lacado cor branca M9016. Com pleno de ligação circular superior, regulador de caudal na gola e elementos necessários para montagem PLK-R. Marca MADEL.

(7)

M A D E L

RXO-C A B E 10 35 625 625 568 538 E A B 400 400 370 340 500 500 470 440 52 D2 F 70 Z D1 PLXOC 640 515 415 620 625 500 400 495 395 248 350 300 300 198 198 D2 F Z D1 RXO-C Classificação

RXO-C Difusor circular e alhetas em disposição radial circular.

Material

Difusores construídos em aço galvanizado. Todos os difusores estão equipados com uma junta na parte posterior, para obter uma selagem estanque em todo o perímetro de contacto com o pleno ou o tecto.

Acessórios acopláveis

PLXOC Pleno com ligação circular lateral. Construído em aço galvanizado.

...-R Pleno com regulador de caudal na gola de ligação.

.../S/ Pleno com ligação circular superior.

.../AIS/ Pleno isolado termicamente com espuma. Densidade 30 kg / m3 ISO 845. Condutividade térmica 20º C_0,040 W / mºK ISO 3386/1.

Reação classificada ao fogo B-s2, d0 EN 13501-1.

PMXO Ponte de montagem para instalar em tacto falso com conduta rectangular.

(8)

8

1) 1)

V-07/2020

1) Fixação em ponte de montagem ou em pleno,

através de parafuso central.

Acabamentos

Fornecimento e colocação de difusor rotacional circular com alhetas fixas em disposição radial circular série RXO-C+PLXOC-R M9016 dim. 600 construído em aço galvanizado e acabamento lacado cor branca M9016. Com pleno de ligação circular lateral, regulador de caudal na gola e elementos necessários para a montagem

(9)

M A D E L

RXO-S

DPt1 = Kp x DPt Lwa = Lwa1 + Kf

VALORES DE CORRECÇÃO PARA DPt Y Lwa1. SECÇÃO LIVRE DE SAÍDA DO AR (m2).

ALCANCE COM EFEITO TECTO.

VELOCIDADE LIVRE, PERDA DE CARGA E PRESSÃO SONORA, VELOCIDADES RECOMENDADAS. 500 400 RXO 625 600 409 600 Qmáx. m3/h 810 810 0.0165 0.05 0.0336 0.05 500 500 300 Afree m2 Qmín. m3/h 150 500 400 RXO 625 600 2.5 2.5 2.5 4.5 4.5 5 Vmín 2.5 m/s Vmáx 6,8 m/s BOXSTAR-R Lwa1 (Kf) Dpt (Pa) Lwa1 (Kf) Lwa1 (Kf) Dpt (Pa) Dpt (Pa) Lwa1 (Kf) Dpt (Pa) 625 400 500 600 +2,5 +3,5 +0,3 1 1.5 5,5 50% Aberto 1 1 +1 1.5 +4,5 1 +0 1.7 +3,2 Aberto 100% 1.3 2 +2 5,8 +1,8 3,3 10% Aberto +0,3 +3,5 +2,5

Nota: Em MadelMedia Espectro por banda de oitava em Hz.

RXO-S + BOXSTAR Q (m /h) 1.3 0.6 0.4 0.8 200 1 100 150 2 300 250 3 400 500 700 100012001500 2000 Q (m /h) 500 150 Dpt (Pa) 6.6 4.6 5.3 2.6 3.3 AL 0,5 (m) AL 0,3 (m) 1.2 1.6 2.4 2 2.8 3.6 3.2 4 5 AL 0,2 (m) 2 3 4 4 6 5 7 6 8 9 10 30 10 20 15 50 40 100 75 6 Vf (m/s ) 1 2 4 3 5 200 10 8 7 9 100 150 3 300 250 400 700 100012001500 2000 AL = A0.2 AL = C+H0.2 AL = B+H0.2 H B 1,8 C A B

(10)

10 RXO-GR2-09/04 K l K h -5 -10 0 Dt ( C)0 0.75 0.9 0.85 0.8 0.95 1 0.14 0 -10 Dt ( C) .06.07 .04 .05 0 0.02 .03 -5 0.1 150 100 80 60 70 90 0.08 0.1 0.15 9 8 10 7 6 5 4 3 2.5 AL 0,2 (m) 40 30 20 1.5 1 10 6 5 8 15 9 10 8 7 6 5 2 4 3 2 2.5 0.05 0.04 0.06 1 0.02 0.015 0.03 1.5 AL 0,2 (m) 50 RELAÇÃO DE TEMPERATURAS. Dtz t local - t imp Dtl t local - t x₌ RELAÇÃO DE INDUÇÃO. bv 0.2 AL bv = Kh x Al_0,2 AL´0,2 ( Dt <0 ) = Kl x AL0,2 i= 0 Q Qr Q de insuflação Q total em x =

Kh = Factor de correcção para a difusão vertical. kl = Factor de correcção do alcance. FACTOR DE CORRECÇÃO DO ALCANCE (L0.2) DT (-). FACTOR DE CORRECÇÃO DA

DIFUSÃO VERTICAL (bV) PARA DT (-).

(11)

M A D E L

RXO-KLIN

DPt1 = Kp x DPt Lwa = Lwa1 + Kf KLIN KLIN 500 400 RXO 625 600 500 400 RXO 625 600 PLFZ-R Lwa1 (Kf) Dpt (Pa) Lwa1 (Kf) Lwa1 (Kf) Dpt (Pa) Dpt (Pa) Lwa1 (Kf) Dpt (Pa) 625 400 500 600 +2,5 +3,5 +0,3 1 1.5 5,5 50% Aberto 1 1 +1 1.5 +4,5 1 +0 1.7 +3,2 Aberto 100% 1.3 2 +2 5,8 +1,8 3,3 10% Aberto 409 600 Qmáx. m3/h 810 810 0.0165 0.05 0.0336 0.05 500 500 300 Afree m2 Qmín. m3/h 150 2.5 2.5 2.5 4.5 4.5 5 Vmín 2.5 m/s Vmáx 6,8 m/s RXO-KLIN + PLFZ +0,3 +3,5 +2,5 1500 700 10001200 2000 Q (m /h) 1.3 0.6 0.4 0.8 200 1 100 150 2 300 250 3 400 500 700 100012001500 2000 Q (m /h) 500 150 Dpt (Pa) 6.6 4.6 5.3 2.6 3.3 AL 0,5 (m) AL 0,3 (m) 1.2 1.6 2.4 2 2.8 3.6 3.2 4 5 AL 0,2 (m) 2 3 4 4 6 5 7 6 8 9 10 30 10 20 15 50 40 100 75 6 Vf (m/s ) 1 2 4 3 5 200 10 8 7 9 100 150 3 300 250 400 H B 1,8 C A AL = A0.2 B AL = C+H0.2 AL = B+H0.2

VELOCIDADE LIVRE, PERDA DE CARGA E PRESSÃO SONORA, VELOCIDADES RECOMENDADAS.

Nota: Em MadelMedia Espectro por banda de oitava em Hz. (Dados técnicos iguais a 600, 610, 625 ou 675)

(12)

12 RXO-GR4-09/04 0.75 K l 0.9 0.85 0.8 0.95 1 0.14 150 100 80 60 70 90 0 -10 Dt ( C) .06.07 .04 .05 K h 0 0.02 .03 -5 0.08 0.1 0.15 0.1 9 8 10 7 6 5 4 3 2.5 AL 0,2 (m) 40 30 20 1.5 1 10 6 5 8 15 9 10 8 7 6 5 2 4 3 2 2.5 0.05 0.04 0.06 1 0.02 0.015 0.03 1.5 AL 0,2 (m) -5 -10 0 Dt ( C)0 50 bv 0.2 AL RELAÇÃO DE TEMPERATURAS. Dtz t local - t imp Dtl t local - t x₌ RELAÇÃO DE INDUÇÃO. bv = Kh x Al_0,2 AL´0,2 ( Dt <0 ) = Kl x AL0,2 i= 0 Q Qr Q de insuflação Q total em x =

Kh = Factor de correcção para a difusão vertical. kl = Factor de correcção do alcance. FACTOR DE CORRECÇÃO DO ALCANCE (L0.2) DT (-). DIFUSÃO VERTICAL (bV) PARA

(13)

M A D E L

RXO-C

RXO-C + PLXOC H B 1,8 C A AL = A0.2 B AL = C+H0.2 AL = B+H0.2 DPt1 = Kp x DPt Lwa = Lwa1 + Kf 500 400 RXO-C 625 500 400 RXO-C 625 PLXOC-R Lwa1 (Kf) Dpt (Pa) Lwa1 (Kf) Lwa1 (Kf) Dpt (Pa) Dpt (Pa) 400 500 625 +2,5 +3,5 +0,3 50% Aberto 1 1 +1 1.5 +4,5 1 +0 1.7 +3,2 Aberto 100% 1.3 2 +2 5,8 +1,8 3,3 10% Aberto 409 600 Qmáx. m3/h 810 .0165 .0336 0.05 500 300 Afree m2 Qmín. m3/h 150 2.5 2.5 4.5 5 Vmín 2.5 m/s Vmáx 6,8 m/s Q (m /h) 1.3 0.6 0.4 0.8 200 1 100 150 2 300 250 3 400 500 700 100012001500 2000 Q (m /h) 500 150 Dpt (Pa) 6.6 4.6 5.3 2.6 3.3 AL 0,5 (m) AL 0,3 (m) 1.2 1.6 2.4 2 2.8 3.6 3.2 4 5 AL 0,2 (m) 2 3 4 4 6 5 7 6 8 9 10 30 10 20 15 50 40 100 75 6 Vf (m/s ) 1 2 4 3 5 200 10 8 7 9 100 150 3 300 250 400 700 100012001500 2000

VELOCIDADE LIVRE, PERDA DE CARGA E PRESSÃO SONORA, VELOCIDADES RECOMENDADAS.

(14)

14 RXO-GR6-09/04 -5 0.08 0.1 0.15 0.1 9 8 10 7 6 5 4 3 2.5 AL 0,2 (m) 40 30 20 1.5 1 10 6 5 8 15 9 10 8 7 6 5 2 4 3 2 2.5 0.05 0.04 0.06 1 0.02 0.015 0.03 1.5 AL 0,2 (m) 50 bv 0.2 AL -5 -10 0 Dt ( C)0 0.75 K l 0.9 0.85 0.8 0.95 1 0.14 150 100 80 60 70 90 0 -10 Dt ( C) .06 .07 .04 .05 K h 0 0.02 .03 RELAÇÃO DE TEMPERATURAS. Dtz t local - t imp Dtl t local - t x₌ RELAÇÃO DE INDUÇÃO. bv = Kh x Al0,2 AL´0,2 ( Dt <0 ) = Kl x AL0,2 i = 0 Q Qr Q de insuflaçãoQ total em x =

Kh = Factor de correcção para a difusão vertical. kl = Factor de correcção do alcance. FACTOR DE CORRECÇÃO DO ALCANCE (L0.2) DT (-). FACTOR DE CORRECÇÃO

DA DIFUSÃO VERTICAL (bV) PARA DT (-).
