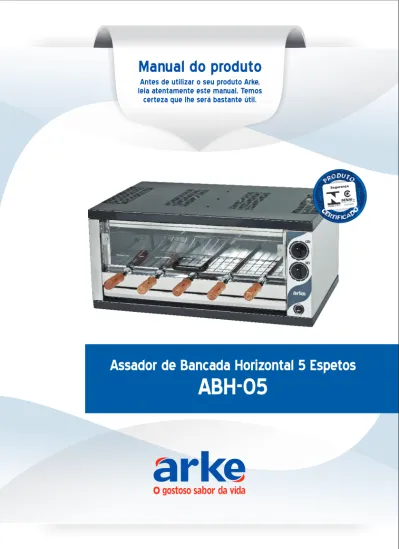

Manual do produto
Assador de Bancada Horizontal 5 Espetos
ABH-05
Antes de utilizar o seu produto Arke,
leia atentamente este manual. Temos
certeza que lhe será bastante útil.
U D T
O O
R
PARABÉNS POR SUA ESCOLHA!
Você adquiriu um produto com design arrojado e qualidade comprovada. Neste Manual você vai encontrar todas as informações para uso do assador de bancada
horizontal ABH-05.
A seguir, apresentamos as instruções para o uso deste produto. Para demais informações e sugestões, favor contatar pelo telefone 0(xx)54 3218-3700
EM CASO DE DÚVIDA, CONSULTE A ASSISTÊNCIA TÉCNICA DE SUA REGIÃO, OU SE PREFERIR, PELO E-MAIL: assistencia@arke.com.br
Confira seu produto
SUMÁRIO
1. Confira seu produto; 2. Características Gerais; 3. Instalação Elétrica; 4. Instalação a Gás; 5. Utilização; 6. Limpeza; 7. Condições de garantia 01 02 02 03 04 05 06
Após retirar o produto da embalagem, certifique-se de que todos os componentes estejam presentes: 1. Assador de Bancada Horizontal de Cinco Espetos = 1un;
2. Grelha = 1un; 3. Gaveta= 1un;
Dados Técnicos Tensão Frequência Motor Potência Motor Medidas Espetos Queimadores Consumo p/queimador Peso Medidas Internas Altura Profundidade Comprimento Medidas Externas Altura Profundidade Comprimento Medidas Embalagem Altura Profundidade Comprimento
Características Gerais
Instalação Elétrica
Instalação – Preparativos Preliminares
Siga rigorosamente todas as recomendações contidas neste Manual de Instruções.
Este equipamento atende ao decreto presidencial n°97.280/88 que estabelece as tensões padronizadas no Brasil os valores de 127V ou 220V. Haverá uma degradação do desempenho do equipamento se o mesmo for instalado em tensões não padronizadas ainda existentes no Brasil.
Cerifique se a voltagem de seu assador corresponde à voltagem da rede elétrica ao qual será ligada, ou disponível em sua casa ou apartamento.
Sistema Elétrico
Disjuntor Diagrama Elétrico
Instalação a Gás
Instalação – Preparativos Preliminares GLP
Siga rigorosamente todas as recomendações contidas neste Manual de Instruções.
O botijão de gás é um recipiente de fácil instalação. Ele deve ser instalado por um funcionário da empresa distribuidora, pela revendedora ou mesmo por um consumidor que conheça as normas de segurança.
O botijão é um recipiente seguro se utilizado de acordo com as normas técnicas.
Quando a alimentação dos queimadores do assador estiver falhando é sinal de que está na hora de trocar o botijão. O recipiente nunca deve ser virado ou deitado, pois caso ainda exista algum resíduo de gás ele poderá escoar, anulando a função do regulador de pressão e podendo provocar acidentes.
Não troque o botijão com cigarros ou chamas acesas nas proximidades.
Durante o processo de instalação, não devem ser utilizados martelo ou qualquer outro tipo de ferramenta:
Medidas de Segurança
MANGUEIRA – o tipo padrão é de plástico PVC transparente, com tarja amarela, exibindo a inscrição NBR 8613, o prazo de validade e o nome do fabricante. Seu comprimento pode compreender de 80 centímetros, 1 metro e 1,2 metros. A mangueira nunca deve passar por trás do assador, pois a temperatura nessa região é alta, podendo derreter a mangueira ou provocar rachaduras e possíveis vazamentos.
REGULADOR DE PRESSÃO DE GÁS - é o instrumento que permite ajustar a pressão interna do botijão e sua respectiva vazão.
No regulador deve constar o código do INMETRO e o prazo de validade conforme NBR 8473.
Para verificar se há vazamento de gás antes ou depois de trocar o botijão, passe uma esponja com água e sabão sobre a conexão do cone-borboleta. Se houver vazamento, aparecerão bolhas na espuma de sabão. Nunca use fósforo ou qualquer tipo de chama para verificar se há vazamentos. Isso pode provocar graves acidentes.
Instalação – GN (Gás Natural)
Para gás natural, as instalações internas deverão ser feitas de acordo com as exigências da NBR13933. Solicite o Serviço Autorizado mais próximo para adaptação do assador quando necessário o uso do gás natural.
Utilização
Uso do Equipamento
1 - Antes de ligar o produto verifique a tensão nominal do ambiente, se 127V ou 220V.
2 – Para auxiliar no uso do equipamento o interruptor é identificado com o descritivo de "liga e desliga", conforme Ilustração ao lado. O mesmo pode ser observado pelo acendimento do LED quando ligado. Este interruptor destina-se tão somente para o funcionamento do giro dos espetos.
3 – Acionamento do gás:
-Para o acendimento dos queimadores pressione a botoeira do assador contra o painel e gire no sentido anti-horário.
- Gire o botão para a esquerda até a indicação MÁX.
- Com o botão ainda pressionado, com um fósforo ou isqueiro direcione ao queimador de modo a acendê-lo. - Depois, regule a chama de acordo com a necessidade.
Atenção: No primeiro uso, antes de colocar a carne no assador, deixe os queimadores acionados durante 15 (quinze) minutos, o equipamento poderá aparecer fumaça devido a primeira queima do óleo de proteção
4 - Ao espetar os alimentos, tenha cuidado em distribuí-los homogeneamente no espeto, a fim de possibilitar o livre giro, sem que haja esforço em excesso e obstáculos que comprometam o seu funcionamento. Espetos mal colocados (fora de centro de giro) podem danificar o sistema de movimentação, motor e espeto.
Atenção: Nunca ligue o motor antes de colocar os espetos. Para retirá-los, desligue sempre primeiro o motor.
5 – Para evitar fumaça e odores inconvenientes, utiliza-se na gaveta coletora de gordura, uma lâmina de água de aproximadamente um centímetro, isto evitará que a gordura entre em contato direto com chapa de alumínio quente da gaveta.
Limpeza
a) Antes de qualquer operação de limpeza, desligue o interruptor do assador; b) Não utilize pano úmido no vidro quando este estiver quente;
c) Procure fazer a limpeza com o assador ligeiramente morno ou frio, nunca quente; d) Remova a bandeja do interior;
e) Nunca use produtos ou materiais abrasivos na limpeza da chapa frontal de inox; f) Evite contato com material úmido nos queimadores, as mesmas podem-se danificar;
Limpeza do Painel Frontal
1. Primeira queima ou utilização (a queima de resíduos de poderá óleo deixar o painel com coloração amarelada). 2. Possíveis manchas;
3. Repetir o mesmo procedimento uma vez por mês ou quando o painel estiver muito amarelado ou manchado.
Recomendações:
1° Passo: utilizar massa de polimento automotivo n°2, sempre no sentido do escovado caso contrário o painel ficará riscado.
2° Passo: utilizar água e detergente neutro com esponja normal (não abrasiva).
Condições de garantia
A ARKE solicita ao consumidor a leitura prévia do manual de instruções para melhor utilização do produto e adequada instalação do mesmo.
Este aparelho foi projetado e é recomendado apenas para uso doméstico. A utilização comercial do produto acarreta a perda da garantia.
É DE RESPONSABILIDADE DO CLIENTE, NO RECEBIMENTO DO PRODUTO, A CONFERÊNCIA DO SEU ESTADO E:
1)Se for adquirido na loja, conferir juntamente com o vendedor.
2)Se for adquirido pelos lojistas, redes, construtoras ou incorporadoras, conferir antes da transportadora sair do local, pois avarias por motivo de transporte perdem a garantia quando a reclamação não é feita no ato da entrega para a transportadora.
3)Para apurar mais rapidamente as avarias solicitamos que sempre que possível seja registrada por meio de fotografias do produto danificado e, conseqüentemente as envie para assistencia@arke.com.br
Os produtos ARKE possuem garantia de 6 (seis) meses contra qualquer defeito de fabricação, montagem e nos materiais,sendo 3 (três) meses de Garantia legal, atendendo o código de defesa do consumidor, e outros 3 (três) meses de Garantia Estendida ARKE, à contar:
a) Para consumidor final, que adquiriu o aparelho diretamente de lojas ou revendas da ARKE, da data de venda ao consumidor, e quando nossa Assistência Técnica comprovar o defeito.
b) Para consumidor final, que recebeu seu aparelho juntamente com a compra do apartamento, fornecido pela construtora ou incorporadora, da data de assinatura do TERMO DE ENTREGA DE PRODUTO abaixo, por parte da construtora ou incorporadora.
Esta garantia é válida somente na FÁBRICA ou nos postos de ASSISTÊNCIA TÉCNICA AUTORIZADA, desde que:
a) O produto de nossa fabricação somente tenha sido utilizado segundo as instruções, funções e aplicações constantes no MANUAL DO PRODUTO/USUÁRIO.
b) O produto não tenha sido aberto, violado ou reparado por pessoa ou firma NÃO AUTORIZADA PELA FÁBRICA. c) Apresentar a NOTA FISCAL ou TERMO DE ENTREGA ou XEROX, de qualquer um dos anteriores, ao procurar a Assistência Técnica Autorizada.
A NÃO OBSERVÂNCIA DE QUALQUER UMA DAS CONDIÇÕES ACIMA EXIME A FÁBRICA DE EFETUAR SEM ÔNUS O REPARO DO DEFEITO NO PRODUTO.
Eventuais ônus, por conta do Consumidor:
- Em caso de necessidade de atendimento a domicílio, será pago à Assistência Técnica Autorizada “Taxa de Visita”, conforme valor estabelecido pela ARKE.
- Transporte do produto à Fábrica, Assistência Técnica Autorizada ou loja.
FICAM EXCLUÍDOS DESTA GARANTIA, OS SEGUINTES CASOS:
- Os eventuais defeitos decorrentes do desgaste natural do produto, negligência e/ou mau uso por parte do consumidor.
- Se o produto for ligado a voltagem errada;
- COMPONENTES TAIS COMO: VIDROS, LÂMPADAS, FUSÍVEIS, CHAVES CONTATORAS, FIAÇÃO ELÉTRICA.
- Utilização de peças, componentes e/ou acessórios não recomendados pela ARKE;
- Armazenamento, má instalação ou instalação em local sujeito à intempéries, umidade, exposição ao sol e água, viradas de lado, salinidade, gordura, inundação, maresia, desabamento ou incêndio.
- O defeito apresentado for ocasionado por uso indevido, em desacordo com o Manual, ou se ocasionado por fatores externos, como quedas, pancadas, defeitos ou descargas na rede elétrica provenientes ou não de descargas atmosférica.
- Danos sofridos pelo produto durante o transporte de terceiros contratado pelo reclamante da garantia. - A conversão do tipo de gás não é coberta pela garantia.
OBSERVAÇÃO: A garantia não cobre a limpeza do aparelho. O produto deverá ser entregue para conserto ao posto da
rede autorizada em boas condições de limpeza.
O Fabricante deste produto se reserva o direito de alterar as características gerais, técnicas e de design dos seus produtos, sem prévio aviso.
FORO: Fica eleito desde já o foro de Caxias do Sul (RS) para qualquer ação.
TERMO DE ENTREGA DE PRODUTO
Nome do (a) Cliente:
_____________________________________________________________________________________ Modelo da Máquina:___________________ Número da Nota Fiscal: ____________Data da Nota Fiscal ___/___/_____
Revendedor: __________________________________________________________Data de Entrega ___/___/_____
