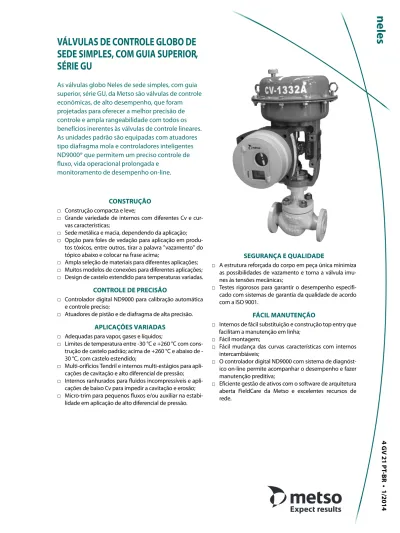

SEDE SIMPLES, COM GUIA SUPERIOR,
SÉRIE GU
As válvulas globo Neles de sede simples, com guia
superior, série GU, da Metso são válvulas de controle
econômicas, de alto desempenho, que foram
projetadas para oferecer a melhor precisão de
controle e ampla rangeabilidade com todos os
benefícios inerentes às válvulas de controle lineares.
As unidades padrão são equipadas com atuadores
tipo diafragma mola e controladores inteligentes
ND9000® que permitem um preciso controle de
fluxo, vida operacional prolongada e
monitoramento de desempenho on-line.
CONSTRUÇÃO
□ Construção compacta e leve;
□ Grande variedade de internos com diferentes Cv e
cur-vas características;
□ Sede metálica e macia, dependendo da aplicação;
□ Opção para foles de vedação para aplicação em
produ-tos tóxicos, entre outros, tirar a palavra "vazamento" do
tópico abaixo e colocar na frase acima;
□ Ampla seleção de materiais para diferentes aplicações;
□ Muitos modelos de conexões para diferentes aplicações;
□ Design de castelo estendido para temperaturas variadas.
CONTROLE DE PRECISÃO
□ Controlador digital ND9000 para calibração automática
e controle preciso;
□ Atuadores de pistão e de diafragma de alta precisão.
APLICAÇÕES VARIADAS
□ Adequadas para vapor, gases e líquidos;
□ Limites de temperatura entre -30 °C e +260 °C com
construção de castelo padrão; acima de +260 °C e abaixo de
-30 °C, com castelo estendido;
□ Multi-orifícios Tendril e internos multi-estágios para
apli-cações de cavitação e alto diferencial de pressão;
□ Internos ranhurados para fluidos incompressíveis e
apli-cações de baixo Cv para impedir a cavitação e erosão;
□ Micro-trim para pequenos fluxos e/ou auxiliar na
estabi-lidade em aplicação de alto diferencial de pressão.
SEGURANÇA E QUALIDADE
□ A estrutura reforçada do corpo em peça única minimiza
as possibilidades de vazamento e torna a válvula
imu-nes às tensões mecânicas;
□ Testes rigorosos para garantir o desempenho
especifi-cado com sistemas de garantia da qualidade de acordo
com a ISO 9001.
FÁCIL MANUTENÇÃO
□ Internos de fácil substituição e construção top entry que
facilitam a manutenção em linha;
□ Fácil montagem;
□ Fácil mudança das curvas características com internos
intercambiáveis;
□ O controlador digital ND9000 com sistema de
diagnóst-ico on-line permite acompanhar o desempenho e fazer
manutenção preditiva;
□ Eficiente gestão de ativos com o software de arquitetura
aberta FieldCare da Metso e excelentes recursos de
rede.
DIFERENTES MODELOS DE INTERNOS
INTERNOS COM CONTORNO
Internos com contorno padrão, de substituição rápida
O obturador com contorno padrão de substituição rápida
per-mite um perfil de fluxo suave. Os internos são mais adequados
para aplicações de baixo diferencial de pressão e são usados na
maioria das aplicações de controle.
INTERNOS COM CONTORNO, SEDE MACIA
Internos com contorno, sede macia
Uma opção para os internos de contorno padrão é a sede macia.
O anel sede é fabricado com encaixe na parede interna, o qual
trava o anel na sua posição. Quando o lado resiliente entra em
contato com o ponto de assentamento, ele deforma o anel para
garantir um perfeito fechamento. Os internos de sede macia são
usados em aplicações que exigem fechamento estanque zero
bolhas.
INTERNOS TENDRIL (MULTI-ORIFÍCIOS
E MULTI-ESTÁGIOS)
Internos Tendril
O modelo de internos Tendril se apresenta com multi-orifícios e
multi-estágios. Há modelos de 1 e 2 estágios, dependendo do
diferencial de pressão e potencial de cavitação. O diferencial de
pressão é dividido entre os estágios para que a pressão diminua
de modo progressivo à medida que passa pelos estágios,
propor-cionando excelente resistência à cavitação em aplicações de alto
diferencial de pressão.
MICRO TRIM
Micro trim
O modelo de micro-trim é uma construção de sede guiada, capaz
de operar com altos diferenciais de pressão, sem causar
proble-mas de instabilidade. Este modelo tem uma característica
ine-rente linear e excelente rangeabilidade. Ideal para o controle de
vazões muito baixas. Consulte a Metso Automation sobre as
apli-cações de micro-trim.
DIFERENTES MODELOS DE INTERNOS
INTERNOS MULTIRANHURAS
Os internos multiranhuras para
fluidos incompressíveis são
pro-jetados para qualquer
quan-tidade de ranhuras necessárias
para impedir a cavitação e
even-tual erosão. Há modelos de 7 a 9
ranhuras, dependendo do
dife-rencial de pressão e potencial
cavitação. O fluido passa pela
via de fluxo gerada,
incorpo-rando formas anguladas na
superfície do obturador junto
com um corte na superfície
interna da sede. O diferencial de
pressão é dividido nos estágios
para que a pressão diminua de
modo progressivo,
proporcio-nando alta resistência à
cavita-ção nestas aplicações. O obturador e inserto da sede são em Stellite
e carbeto de tungstênio ou vidro metálico, como opção. Consulte a
Metso sobre tais aplicações.
Multiranhura
MULTIRANHURA
*Obs. 1. RF: flange de face com ressalto, RTJ: conexão RTJ, SW: solda de encaixe, BW: solda de topo. 2. ASME classe 4500 disponível para as dimensões 3/4" - 2" com conexão soldada.
Diâmetros DN / pol."
GU, classes ASME
Classe 150 - 600 Classe 900 - 2500 RF RTJ SW BW RF RTJ SW BW 25 / 1 O O O O O O 40 / 1-1/2 O O O O O O 50 / 2 O O O O O O O 80 / 3 O O O 100 / 4 O O O
COMPONENTS & MATERIALS
MATERIAL DO CORPO: AÇO-CARBONO OU AÇO-LIGA
Obs.
1. Revestimento superficial duro do obturador/sede (liga à base de cobalto) e sede macia.
2. Descrição dos materiais:
Aço inox 316: ASTM A276 TP316 ou JIS 316 Aço inox 440C: ASTM A276 TP440C ou JIS 440C Aço inox 410: ASTM A276 TP410 ou JIS 410 17-4PH: ASTM A564 630 (H1100) ou JIS 630 (H1100)
3. Materiais padrões a aplicar, dependendo de condições de serviço específicas. Consulte a Metso Automation sobre outros materiais.
4. Materiais opcionais conforme NACE MR 01-75.
MATERIAL DO CORPO: AÇO INOXIDÁVEL
Obs.
1. Revestimento superficial duro do obturador/sede (liga à base de cobalto) e sede macia.
2. Descrição dos materiais:
Aço inox 316: ASTM A276 TP316 ou JIS 316.
3. Materiais padrões a aplicar, dependendo de condições de serviço específicas. Consulte a Metso Automation sobre outros materiais.
4. Aplicação criogênica: ASTM A320 B8M e 8M para prisioneiros (13) e porcas (17). 5. Materiais opcionais conforme NACE MR 01-75.
11 9b 18 14 8 6 3 1 9a 69 21 67 5 13 17 65 4 10 7 63 D ATE C v 22 69* 67 9a
V-Packing Application
Gaxeta tipo V
Nº peça Descrição Material
1 Corpo A216 WCB / Aço-liga 3 Obturador Aço inoxidável 410 4 Bucha guia Aço inoxidável 410 5 Haste Aço inoxidável 17-4PH 6 Pino do obturador Aço inoxidável 316 7 Anel sede Aço inoxidável 410 8 Castelo A216 WCB / Aço-liga 9a Preme-gaxeta Aço inoxidável 304 9b Flange preme-gaxeta A351 CF8
10 Retentor Aço inoxidável 17-4PH 11 Porca do cabeçote A351 CF8
13 Prisioneiro A193 Gr.B7 14 Prisioneiro A193 Gr.B8 17 Porca sextavada A194 Gr.2H 18 Porca sextavada A194 Gr.8 19 Placa de identificação Aço inoxidável 304 21 Anel lanterna Aço inoxidável 304 22 Mola da gaxeta Aço inoxidável 304
63 Junta sede Junta espiro-metálica, 316 SS + grafite 65 Junta corpo Junta espiro-metálica, 316 SS + grafite 67 Espaçador da gaxeta Aço inoxidável 304
69* Jogo anéis tipo V PTFE
69 Anel preme-gaxeta PTFE + fibra de carbono, grafite
Nº peça Descrição Material
1 Corpo A351 CF8M 3 Obturador Aço inoxidável 316 4 Bucha guia 316 + Cobalt based alloy 5 Haste Aço inoxidável 316 6 Pino do obturador Aço inoxidável 316 7 Anel sede Aço inoxidável 316 8 Castelo A351 CF8M 9a Flange preme-gaxeta Aço inoxidável 304 9b Gland flange A351 CF8 10 Retentor A351 CF8M 11 YPorca do cabeçote A351 CF8
13 Prisioneiro A193 Gr.B7 or A193(320) Gr.B8(M) 14 Prisioneiro A193(320) Gr.B8(M)
17 Porca sextavada A194 Gr.2H ou A194(320) Gr.8(M) 18 Porca sextavada A194(320) Gr.8(M)
19 Placa de identificação Aço inoxidável 304 21 Anel lanterna Aço inoxidável 304 22 Mola da gaxeta Aço inoxidável 304
63 Junta sede Junta espiro-metálica, 316 SS + grafite 65 Junta corpo Junta espiro-metálica, 316 SS + grafite 67 Espaçador da gaxeta Aço inoxidável 304
69* Jogo anéis tipo V PTFE
GUIA DE APLICAÇÕES, GU
GU, FAIXA DE TEMPERATURA E CLASSE DE
ESTANQUEIDADE DA SEDE COM DIFERENTES
APLICAÇÕES DE CASTELO E SEDE
FAIXA DE TEMPERATURA COM DIFERENTES MATERIAIS
DE CORPO E PRISIONEIRO/PORCA
*Consulte a Metso Automation
MATERIAIS DOS INTERNOS
*Consulte a Metso Automation
APLICAÇÕES DE JUNTA
*Consulte a Metso Automation
APLICAÇÕES DE GAXETA
*Consulte a Metso Automation
DIREÇÃO DE FLUXO
Dia. válvula DN / Pol. Glasse ASME Tipo sedeFaixa temperatura (°C) Classe estanq. sede (ANSI B 16.104) Castelo
padrão
Castelo
estendido Padrão Optional
25 / 1 ~ 100 / 4 150 ~ 600 Sede metal -30 ~ +260 198 ~ +425 IV V Sede macia -30 ~ +232 -198 ~ +232 VI 25 / 1 ~ 50 / 2 900 ~ 2500 metalSede -30 ~ +260 -198 ~ +593 IV V
Material corpo / castelo Material prision. / porca Faixa temper. (°C) Ref.
Aço-carbono (WCB, A105) PRISION. ASTM A193-B7
PORCA ASTM A194-2H -30 ~ +425 A
Aço inoxidável (CF3, CF8,CF3M, CF8M)
PRISION. ASTM A193-B7
PORCA ASTM A194-2H -46 ~ +538 A PRISION. ASTM
A193(320)-B8(M)
PORCA ASTM A194(320)-8(M)
-198 ~ +538 B Aço Cr-Mo
(WC6, F11, WC9, F22,C12A, F91) PRISION. ASTM A193-B16PORCA ASTM A194-4 -30 ~ +593 *
GU, Internos
Faixa de temperatura (°C) Sign
Obturador Haste Sede Retentor
410 SS 17-4PH + HCr 410 SS 17-4PH -30 ~ +425 P1XBCS1R1X
316 SS 316 SS + HCr 316 SS 316 SS -198 ~ +425 T6XTCS1T6X
316 SS + a base de cobalto 316 SS + HCr 316 SS + a base de cobalto 316 SS -198 ~ +425 T6ATCS1T6A
420 J2 17-4PH + HCr 420 J2 420 J2 -30 ~ +425 * 316 SS 316 SS + HCr 316 SS + PTFE 316 SS -198 ~ +232 * 17-4PH 17-4PH + HCr 410 SS 410 SS -30 ~ +425 * Inconel 718 Inconel 718 F91 F91 -30 ~ +593 * Inconel 625, 718, 750 -198 ~ +645 * Material
corpo / castelo Material da junta
Faixa
temper. (°C) Ref.
Aço-carbono WCB, A105
Solda encaixe (espirometálica) 316SS + grafite
-30 ~ +425 S
Aço inoxidável CF8, CF8M, CF3,
CF3M
Solda encaixe (espirometálica)
316SS + grafite -198 ~ +425 S Solda encaixe (espiromet)
316SS + PTFE -198 ~ +232 L Aço inoxidável
WC6, WC9, F22, C12A, F91
Solda encaixe (espiromet) 316SS + grafite + sem amianto
-30 ~ +593 H Solda encaixe (espiromet)
316SS+grafite + Mica
(alta temper. especial máx 950) *
Material da gaxeta Faixa temper. (°C) Ref.
Anel tipo V PTFE -198 ~ +232 T Grafite (moldado + trançado) -198 ~ +400 F PTFE + fibra de carbono (TEF trançado + grafite) -198 ~ +260 G Grafite de alta resistência (moldado + trançado) -198 ~ +593 * Anel tipo V RTFE -40 ~ +260 * Anel tipo V RTFE + Inserto Metálico -40 ~ +350 *
GU, obturador com contorno não balanceado
Fluid Media Fluxo p/ abrir Fluxo p/ fechar Líquido o
Vapor
TABELA DE INTERNOS E CV NOMINAL (GLOBO, SEDE SIMPLES, NÃO BALANCEADA, SÉRIE GU)
* Cv nominal opcional para atender Cv específico – Consulte a Metso Automation. * Multiranhura e Micro-trim (micro-fluxo) – Consulte a Metso Automation.
Ref. Tipo de internos Ref. Característica dos
internos Ref.
Cv nominal
Descrição Dim. corpo
1" 1-1/2" 2" 3" 4"
A Padrão L Linear FC Cv nominal 14 28 52 118 205
E Igual porcentagem 1A 1 redução 7 15 30 60 130 M EQ% modif. 2A 2 reduções 4 8 16 34 64 Q Abertura rápida 3A 3 reduções 1,9 5 10 18 36 T Tendril (Multi-orifícios 1 estágio) L Linear FC Cv nominal 9 18 34 84 156 Q Abertura rápida 1A 1 redução 4 10 20 40 86 E Igual porcentagem FC Cv nominal 8 16 30 70 118
INTERNOS COM CONTORNO
CV X CURSO, SÉRIE GU
ANSI CLASSE : 150# - 600#
OBS.
Cv: Coeficiente de fluxo da válvula.
FL: Fator de recuperação de pressão do líquido. FC: Capacidade total.
1A: 1 redução, 2A: 2 reduções, 3A: 3 reduções.
ANSI CLASS: 150# - 600#
OBS.
Cv: Coeficiente de fluxo da válvula.
FL: Fator de recuperação de pressão do líquido. FC: Capacidade total.
1A: 1 redução, 2A: 2 reduções, 3A: 3 reduções.
Diâmetro: 1" a 4" Característica de fluxo: LINEAR
Curso da válvula [%] 10 20 30 40 50 60 70 80 90 100
FL 0.93 0.93 0.92 0.92 0.91 0.91 0.91 0.90 0.90 0.90
Dia. válvula Diâm. orifício Curso
Cv nominal
Pol. mm Ref. Pol. mm Pol. mm
1" 25 FC 0.9 22.3 0.8 20 1.37 2.75 4.12 5.49 6.86 8.23 9.61 10.98 12.35 14.0 1A 0.6 15.7 0.69 1.37 2.06 2.75 3.43 4.12 4.80 5.49 6.18 7.0 2A 0.5 11.9 0.39 0.78 1.18 1.57 1.96 2.35 2.74 3.14 3.53 4.0 3A 0.3 8.2 0.19 0.37 0.56 0.75 0.93 1.12 1.30 1.49 1.68 1.9 1-1/2" 40 FC 1.3 33.7 0.8 20 2.75 5.49 8.24 10.98 13.73 16.47 19.21 21.96 24.70 28.0 1A 1.0 24.6 1.47 2.94 4.41 5.88 7.35 8.82 10.29 11.76 13.23 15.0 2A 0.7 18.0 0.79 1.57 2.35 3.14 3.92 4.71 5.49 6.27 7.06 8.0 3A 0.6 14.2 0.49 0.98 1.47 1.96 2.45 2.94 3.43 3.92 4.41 5.0 2" 50 FC 1.7 43.9 0.8 20 5.11 10.20 15.30 20.39 25.49 30.59 35.68 40.78 45.87 52.0 1A 1.3 33.4 2.95 5.89 8.83 11.77 14.71 17.65 20.59 23.53 26.47 30.0 2A 1.0 24.4 1.57 3.14 4.71 6.28 7.84 9.41 10.98 12.55 14.12 16.0 3A 0.8 19.3 0.98 1.96 2.94 3.92 4.90 5.88 6.86 7.84 8.82 10.0 3" 80 FC 2.7 69.1 1.5 40 11.59 23.15 34.72 46.28 57.84 69.41 80.97 92.54 104.10 118.0 1A 1.9 49.3 5.89 11.77 17.65 23.53 29.41 35.29 41.17 47.05 52.93 60.0 2A 1.5 37.1 3.34 6.67 10.00 13.33 16.67 20.00 23.33 26.66 29.99 34.0 3A 1.1 27.0 1.77 3.53 5.30 7.06 8.82 10.59 12.35 14.12 15.88 18.0 4" 100 FC 3.6 91.5 1.5 40 20.13 40.22 60.31 80.40 100.49 120.58 140.67 160.76 180.85 205.0 1A 2.8 70.3 12.77 25.51 38.25 50.99 63.73 76.47 89.21 101.95 114.69 130.0 2A 1.9 49.3 6.28 12.56 18.83 25.10 31.37 37.64 43.92 50.19 56.46 64.0 3A 1.5 37.0 3.54 7.06 10.59 14.12 17.65 21.18 24.70 28.23 31.76 36.0
Diâmetro: 1" a 4" Característica de fluxo: EQ-%
Curso da válvula [%] 10 20 30 40 50 60 70 80 90 100
FL 0.93 0.93 0.93 0.93 0.93 0.92 0.92 0.91 0.91 0.90
Dia. válvula Diâm. orifício Curso
Cv nominal
Pol. mm Ref. Pol. mm Pol. mm
1" 25 FC 0.9 22.3 0.8 20 0.41 0.61 0.91 1.34 1.98 2.93 4.33 6.40 9.47 14.0 1A 0.6 15.7 0.21 0.31 0.45 0.67 0.99 1.46 2.16 3.20 4.73 7.0 2A 0.5 11.9 0.12 0.17 0.26 0.38 0.57 0.84 1.24 1.83 2.70 4.0 3A 0.3 8.2 0.06 0.08 0.12 0.18 0.27 0.40 0.59 0.87 1.28 1.9 1-1/2" 40 FC 1.3 33.7 0.8 20 0.83 1.22 1.81 2.68 3.96 5.86 8.66 12.80 18.93 28.0 1A 1.0 24.6 0.44 0.66 0.97 1.43 2.12 3.14 4.64 6.86 10.14 15.0 2A 0.7 18.0 0.24 0.35 0.52 0.77 1.13 1.67 2.47 3.66 5.41 8.0 3A 0.6 14.2 0.15 0.22 0.32 0.48 0.71 1.05 1.55 2.29 3.38 5.0 2" 50 FC 1.7 43.9 0.8 20 1.54 2.27 3.36 4.97 7.35 10.87 16.08 23.78 35.16 52.0 1A 1.3 33.4 0.89 1.31 1.94 2.87 4.24 6.27 9.28 13.72 20.29 30.0 2A 1.0 24.4 0.47 0.70 1.03 1.53 2.26 3.35 4.95 7.32 10.82 16.0 3A 0.8 19.3 0.30 0.44 0.65 0.96 1.41 2.09 3.09 4.57 6.76 10.0 3" 80 FC 2.7 69.1 1.5 40 3.49 5.16 7.63 11.28 16.69 24.68 36.49 53.96 79.80 118.0 1A 1.9 49.3 1.77 2.62 3.88 5.74 8.49 12.55 18.55 27.44 40.57 60.0 2A 1.5 37.1 1.01 1.49 2.20 3.25 4.81 7.11 10.51 15.55 22.99 34.0 3A 1.1 27.0 0.53 0.79 1.16 1.72 2.55 3.76 5.57 8.23 12.17 18.0 4" 100 FC 3.6 91.5 1.5 40 6.06 8.97 13.26 19.61 28.99 42.87 63.40 93.75 138.63 205.0 1A 2.8 70.3 3.84 5.69 8.41 12.43 18.38 27.19 40.20 59.45 87.91 130.0 2A 1.9 49.3 1.89 2.80 4.14 6.12 9.05 13.38 19.79 29.27 43.28 64.0 3A 1.5 37.0 1.06 1.57 2.33 3.44 5.09 7.53 11.13 16.46 24.34 36.0
INTERNOS COM CONTORNO (1 ESTÁGIO)
ANSI CLASS: 150# - 600#
OBS.
Cv: Coeficiente de fluxo da válvula.
FL: Fator de recuperação de pressão do líquido. FC: Capacidade total.
1A: 1 redução.
PERDAS DE CARGA PERMITIDAS, GU
OBS.
VDD: Falha-aberta, ar para fechar (ação direta) Atuador tipo diafragma multimolas VDR: Falha-fechada, ar para abrir (ação reversa) Atuador tipo diafragma multimolas VCC: Atuador de cilindro de dupla ação (sem mola)
Consulte o catálogo 6DA20EN para obter mais informações sobre os atuadores. Diâmetro: 1" a 4" Característica de fluxo: LINEAR
Curso da válvula [%] 10 20 30 40 50 60 70 80 90 100
FL 0.93 0.93 0.93 0.93 0.93 0.93 0.93 0.93 0.93 0.93
Dia. válvula Diâm. orifício Curso
Cv nominal
Pol. mm Ref. Pol. mm Pol. mm
1" 25 FC 0.7 17.8 0.8 20 0.88 1.77 2.65 3.53 4.41 5.29 6.18 7.06 7.94 9.0 1A 0.5 11.9 0.39 0.78 1.18 1.57 1.96 2.35 2.74 3.14 3.53 4.0 1-1/2" 40 FC 1.1 27.0 0.8 20 1.77 3.53 5.30 7.06 8.82 10.59 12.35 14.12 15.88 18.0 1A 0.8 20.1 0.98 1.96 2.94 3.92 4.90 5.88 6.86 7.84 8.82 10.0 2" 50 FC 1.4 35.5 0.8 20 3.34 6.67 10.00 13.33 16.67 20.00 23.33 26.66 29.99 34.0 1A 1.1 27.2 1.96 3.92 5.88 7.84 9.80 11.76 13.72 15.68 17.64 20.0 3" 80 FC 2.3 58.3 1.5 40 8.25 16.48 24.71 32.94 41.18 49.41 57.64 65.87 74.10 84.0 1A 1.6 40.2 3.93 7.85 11.77 15.69 19.61 23.53 27.45 31.37 35.29 40.0 4" 100 FC 3.1 79.5 1.5 40 15.32 30.61 45.90 61.18 76.47 91.76 107.05 122.34 137.62 156.0 1A 2.3 59.0 8.45 16.87 25.30 33.73 42.16 50.59 59.01 67.44 75.87 86.0
Atuador (VDD / VDR / VC) Unidade : bar
Dia. válvula Curso Cv nom. Atuator VDR, Ar para abrir (reversa) VDD, Ar para fechar (direta) VC, dupla ação C/ contorno Tam. Faixa mola Press. abastec. Perdas permit. Faixa mola Press. abastec. Perdas permit. Press. abastec. Allow.Pr. Drops
Pol. mm Pol. mm Tipo
1" 25 0.8 20 14 #25 (VD) 0.4 ~ 2.1 2.4 16 0.4 ~ 2.1 2.4 68 0.8 ~ 2.6 3.2 32 0.8 ~ 2.6 3.2 95 #29 (VD) 0.8 ~ 2.6 3.2 45 0.8 ~ 2.6 3.2 136 #37 (VD) 0.8 ~ 2.6 3.2 70 0.8 ~ 2.6 3.2 220 #30 (VC) 5.0 450 1-1/2" 40 0.8 20 28 #25 (VD) 0.4 ~ 2.1 2.4 7 0.4 ~ 2.1 2.4 30 0.8 ~ 2.6 3.2 14 0.8 ~ 2.6 3.2 42 #29 (VD) 0.8 ~ 2.6 3.2 20 0.8 ~ 2.6 3.2 60 #37 (VD) 0.8 ~ 2.6 3.2 32 0.8 ~ 2.6 3.2 100 #30 (VC) 5.0 210 2" 50 0.8 20 52 #29 (VD) 0.8 ~ 2.6 3.2 12 0.8 ~ 2.6 3.2 34 #37 (VD) 0.8 ~ 2.6 3.2 20 0.8 ~ 2.6 3.2 56 #48 (VD) 0.8 ~ 2.6 3.2 35 0.8 ~ 2.6 3.2 98 #30 (VC) 5.0 140 3" 80 1.5 40 118 #37 (VD) 0.8 ~ 2.6 3.2 7 0.8 ~ 2.6 3.2 22 #48 (VD) 0.8 ~ 2.6 3.2 14 0.8 ~ 2.6 3.2 40 #55 (VD) 0.8 ~ 2.6 3.2 18 0.8 ~ 2.6 3.2 54 #30 (VC) 5.0 70 #40 (VC) 5.0 110 4" 100 2 50 205 #37 (VD) 0.8 ~ 2.6 3.2 6 0.8 ~ 2.6 3.2 12 #48 (VD) 0.8 ~ 2.6 3.2 7 0.8 ~ 2.6 3.2 22 #55 VD) 0.8 ~ 2.6 3.2 10 0.8 ~ 2.6 3.2 30 #30 (VC) 5.0 42 #40 (VC) 5.0 66 #50 (VC) 5.0 116
DIMENSÕES DA VÁLVULA
150 #/ 300 #/ 600 #
(UNIT: mm) OBS. P.C.D = Diâmetro primitivo900 #/ 1500 #
(UNIT: mm) OBS. P.C.D = Diâmetro primitivo Dimensão Tam. A B C D E F G H Peso (kg) 150 30# 60# 150# 300# 600# STD EXT COMMON 150 300 600 150 300 600 150# 300# 600# 150 300 600 150 300 60# 1/2" 184 190 203 44.5 47.5 47.5 142 250 110 89 95 95 16 16 16 60.3 66.7 66.7 4 4 4 14 15 23 3/4" 184 190 206 49 58.5 58.5 142 250 110 98 117 117 16 19 19 69.9 82.5 82.5 4 4 4 14 15 23 1" 184 197 210 54 62 62 142 250 110 108 124 124 16 19 19 79.4 88.9 88.9 4 4 4 14 15 23 1-1/2" 222 235 251 65 78 78 161 295 110 127 127 156 16 19 19 98.4 98.4 114 4 4 4 22 23 27 2" 254 267 286 83 83 83 178 295 110 152 152 165 19 19 19 120.6 127 127 4 8 8 25 27 32 3" 298 318 337 120 120 120 220.5 330 115 191 191 210 19 22 22 152.4 168 168.3 4 8 8 55 57 62 4" 352 368 394 135 135 135 248 380 140 229 229 273 19 22 26 190.5 200 215.9 8 8 8 80 83 92 6" 451 473 508 169.5 169.5 169.5 340 430 150 279 279 356 22 22 29 241 269.9 292.1 8 8 12 155 162 210 8" 543 568 610 230 230 230 451 490 150 343 343 419 22 26 32 298.4 332.2 342 8 8 12 323 345 415 10" 673 708 752 275 275 275 488 600 150 406 406 510 25 29 35 361.9 387.3 431.8 12 12 16 492 535 620 Dimensão Tam. A B C D E F G H Peso (kg) 900# 1500# 900# 1500# STD EXT COMMON 900# 1500# 900# 1500# 900# 1500# 900# 1500# 900# 1500# 1/2" 292 292 83 83 229 330 110 121 121 23 23 82.5 82.5 4 4 44 46 3/4" 292 292 83 83 229 330 110 130 130 23 23 88.9 88.9 4 4 69 58 1" 292 292 83 83 229 330 110 149 149 26 26 101.6 101.6 4 4 70 76 1-1/2" 333 333 65 78 278 380 110 178 178 29 29 123.8 123.8 4 4 105 115 2" 375 375 108 108 300 400 110 216 216 26 29 165.1 165.1 8 8 130 140 3" 441 460 120 120 330 430 115 241 267 26 26 190.5 203.2 8 8 207 220 4" 511 530 135 135 350 450 140 292 311 32 32 234.9 241.3 8 8 397 475 6" 714 768 169.5 169.5 393 500 150 381 394 32 39 317.5 317.5 12 12 492 564 8" 914 972 230 230 480 600 150 470 483 39 45 393.7 393.7 12 12 608 687 10" 991 1067 275 275 518 650 150 545 585 39 51 469.9 482.6 16 12 720 811 MATERIAL HEAT NO. SIZE-RATINGneles
A
DRILLING No of Hole = H Dia. Of Hole = F P.C.D = GB
C
D
ØE
EXTENSIONc
DIMENSÕES DO ATUADOR
ATUADORES TIPO DIAFRAGMA VD
(mm)
OBS.
Bd: atuador de ação direta, VDD. Br: atuador de ação reversa, VDR.
Sem volante Com volante
Dim. Size A2 Bd Br Peso (kg) A2 Bd Br A3 Bh Peso (kg) #25 255 333 358 10 255 473 440 - - 13 #29 295 370 397 19 295 576 529 - - 25 #37 375 450 475 37 375 660 614 - - 46 #48 486 632 654 92 486 1053 1063 335 847 112 #55 566 675 700 116 566 1106 1106 335 915 146 Bd A2 Br A2 Bd /B r A2 A3 Bh Bd /B r
DIMENSÕES DO ATUADOR
ATUADORES DE CILINDRO VC SEM VOLANTE
(mm)
.
Tam. #30 Tam. #40 Tam. #50
Curso B1 Ø C Peso (kg) Curso B1 Ø C Peso (kg) Curso B1 Ø C Peso (kg)
B2 A B B2 A B B2 A B 40 590 Ø 370 92 116 40 625 Ø 460 118 149 40 625 Ø 560 150 188 680 920 920 50 610 Ø 370 97 122 50 645 Ø 460 123 156 50 645 Ø 560 156 195 700 940 940 70 650 Ø 370 102 128 70 685 Ø 460 127 160 70 685 Ø 560 162 202 740 950 950 80 670 Ø 370 107 134 80 705 Ø 460 132 166 80 705 Ø 560 168 210 760 970 970 100 710 Ø 370 113 141 100 745 Ø 460 135 170 100 745 Ø 560 175 218 800 1010 1010 120 750 Ø 370 119 147 120 785 Ø 460 139 175 120 785 Ø 560 181 226 840 1030 1030 150 845 Ø 460 144 181 150 845 Ø 560 188 233 1090 1090 160 865 Ø 460 148 186 160 865 Ø 560 195 242 1110 1110 170 885 Ø 460 155 194 170 885 Ø 560 202 250 1130 1130 180 905 Ø 460 159 199 180 905 Ø 560 209 259 1150 1150
B1
B2
C
ØC
A
B
DIMENSÕES DO ATUADOR
ATUADORES DE CILINDRO VC COM VOLANTE
(mm)
Tam. #30 Tam. #40 Tam. #50
Curso B1 Ø C Peso (kg) Curso B1 Ø C Peso (kg) Curso B1 Ø C Peso (kg)
B2 A B B2 A B B2 A B 40 910 Ø 370 120 144 40 1080 Ø 460 158 189 40 1080 Ø 560 190 228 1020 1210 1210 50 920 Ø 370 125 150 50 1090 Ø 460 163 196 50 1090 Ø 560 196 235 1040 1230 1230 70 940 Ø 370 130 156 70 1110 Ø 460 167 200 70 1110 Ø 560 202 242 1080 1270 1270 80 950 Ø 370 135 162 80 1120 Ø 460 172 206 80 1120 Ø 560 208 250 1100 1290 1290 100 970 Ø 370 141 169 100 1140 Ø 460 175 210 100 1140 Ø 560 215 258 1140 1330 1330 120 990 Ø 370 147 175 120 1160 Ø 460 179 215 120 1160 Ø 560 221 266 1180 1370 1370 150 1190 Ø 460 184 221 150 1190 Ø 560 228 273 1430 1430 160 1200 Ø 460 188 226 160 1200 Ø 560 235 282 1450 1450 170 1210 Ø 460 195 234 170 1210 Ø 560 242 290 1470 1470 180 1220 Ø 460 199 239 180 1220 Ø 560 249 299 1490 1490
B2
A
B
VC, with optional handwheel
VC, with optional handwheel
& volum chamber
ØC
B1
ØC
COMO ESPECIFICAR
GLOBO, SEDE SIMPLES, NÃO BALANCEADA, SÉRIE GU
CONSTRUÇÃO DA VÁLVULA
CONSTRUÇÃO DOS INTERNOS
* Aço inox 410 é o material padrão para o corpo de aço-carbono ** Aço inox 316 é o material padrão para o corpo de aço inoxidável.
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22.
GU 01 C W A J2 X P1 X BC S1 R1 X S F X S A X A L FC
1. SÉRIE DA VÁLVULA
GU Globo, sede simples, não balanceada
2. DIÃMETRO DO CORPO
01 1" / DN 25 1H 1-1/2" / DN 40 02 2" / DN 50 03 3" / DN 80 04 4" / DN 100 YY Especial
3. CLASSE DE PRESSÃO
C ASME Classe 150 D ASME Classe 300
Classe de pressão opcional
F ASME Classe 600 Y Especial
4. CONEXÃO
W Flangeada RF, ASME B16.5
Flangeada RF, ASME B16.5
V Solda de encaixe, ASME B16.11 Q Solda de topo, ASME B16.25 Z Flange RTJ, ASME B16.5 Y Especial
5. CONSTRUÇÃO DO CASTELO
Tipo de castelo Conexão do atuador
A Padrão Padrão para VD_25 / 29 / 37 B Padrão Padrão para VD_48 / 55
Construção do castelo opcional
E Castelo estendido Aplicável para VD_25 / 29 / 37 F Castelo estendido Aplicável para VD_48 / 55 L Foles de vedação Aplicável para VD_25 / 29 / 37 M Foles de vedação Aplicável para VD_48 / 55
Y Especial Especial
6. MATERIAL DO CORPO E CASTELO
Especial Castelo Guia
J2 A216 WCB A216 WCB 440C SS S4 A351 CF8 A351 CF8 Stellite 6 S6 A351 CF8M A351 CF8M Stellite 6 S9 A351 CF3 A351 CF3 Stellite 6 S1 A351 CF3M A351 CF3M Stellite 6 YY Especial Especial Especial
7. MANCAIS (MANCAIS DELIZ. / MANCAIS DE ENCOSTO)
X Não aplicável Y Especial
8. MATERIAL DO OBTURADOR
Material Descrição
P1 410 SS Padrão para corpo de aço-carbono T6 316 SS Padrão para corpo de aço inoxidável YY Especial Materiais especiais
9. REVEST. SUPERF. ENDURECIDA DO OBTURADOR
X Não aplicável A Liga à base de cobalto Y Especial
10. MATERIAL DA HASTE
Material Descrição
BC 17-4PH (H1100) + HCr Padrão para corpo de aço-carbono TC 316 SS + HCr Padrão para corpo de aço inox YY Especial Padrão para corpo de aço inox
11. TIPO DE SEDE
S1 Sede simples metálica T1 Sede simples macia YY Especial
12. MATERIAL DA SEDE / RETENTOR
Sede Retentor
R1 Aço inox 410 * 17-4PH (H1100) T6 Aço inox 316 ** Aço inox. 316
YY Especial Especial
13. REVEST. SUPERF. ENDURECIDO DA SEDE
X Não aplicável A Liga à base de cobalto Y Especial
OTHERS
TIPOS DE INTERNOS E CV NOMINAL
* O Cv nominal é aplicado de modo diferente, dependendo do tipo e das características dos internos.
* Cv nominal opcional para atender Cv específico.
* Trim Multiranhuras e Micro-fluxo (Micro flow) são aplicáveis. * (Srk) é o curso da válvula.
* Para internos sem valores de Cv especificados, consulte a Metso Automation
14. TIPO DE GAXETA
S Padrão B Foles de vedação
D Gaxeta dupla Y Especial
15. MATERIAL DA GAXETA
T Anel tipo V PTFE G PTFE + fibra de carbono
F Grafite Y Especial
16. MATERIAL DAS VEDAÇÕES
X Não aplicável Y Especial
17. MATERIAL DA JUNTA
S Padrão, junta espiro-metálica, aço inox 316 + grafite H Junta espiro-metálica, aço inox 316 + grafite para alta temp. L Junta espiro-metálica, aço inox 316 + PTFE para baixa temp. Y Especial
18. STUD / NUT MATERIAL
A A193 B7 / A194 2H B A193 B8 / A194 8 Y Especial
19. OPTIONS
X Não aplicável Y Especial
20. Tipo de internos 21. Caract.
internos 22.
Cv NOMINAL
Descrição Dia. corpo
1" (Srk) 1-1/2" (Srk) 2" (Srk) 3" (Srk) 4" (Srk) A Padrão L Linear FC Cv nominal 14 (20) 28 (20) 52 (20) 118 (40) 205 (40)
E Igual porcentagem 1A 1 redução 7 (20) 15 (20) 30 (20) 60 (40) 130 (40)
M EQ% modif. 2A 2 reduções 4 (20) 8 (20) 16 (20) 34 (40) 64 (40)
Q Abertura rápida 3A 3 reduções 1.9 (20) 5 (20) 10 (20) 18 (40) 36 (40)
T Tendril (Multi-orifícios 1 estágio) L Linear FC Cv nominal 9 (20) 18 (20) 34 (20) 84 (40) 156 (40)
Q Abertura rápida 1A 1 redução 4 (20) 10 (20) 20 (20) 40 (40) 86 (40)
M Tendril (Multi-orifícios 2 estágios) L Linear FC Full rated Cv
Q Abertura rápida 1A 1 redução
T Tendril (Multi-orifícios 1 estágio) E Igual porcentagem FC Cv nominal 8 (20) 16 (20) 30 (20) 70 (40) 118 (40)
M EQ% modif. 1A 1 redução 3 (20) 9 (20) 18 (20) 36 (40) 72 (40)
M Tendril (Multi-orifícios 2 estágios) E Igual porcentagem FC Full rated Cv
M EQ% modif. 1A 1 redução Y Especial / Multi-orifícios estágio especial Y Especial YY Especial
South Korea, 127, Jungwonsaneom-ro, Judeok-eup, Chungju-si,
Chungbuk-do, Korea #380-881. Tel. +82-43-852-7708 Fax. +82-43-852-7818
Europe, Vanha Porvoontie 229, P.O. Box 304, FI-01301 VANTAA, Finland.
Tel. +358 20 483 150. Fax +358 20 483 151
North America, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA.
Tel. +1 508 852 0200. Fax +1 508 852 8172
South America, Av. Independéncia, 2500- Iporanga, 18087-101, Sorocaba-São Paulo, Brazil.
Tel. +55 15 2102 9700. Fax +55 15 2102 9748/49
Asia Pacific, Haw Par Centre #06-01, 180 Clemenceau Avenue, Singapore 239922.
Tel: +65 6511 1011. Fax: +65 6250 0830
China, 19/F, the Exchange Beijing, No. 118, Jianguo Lu Yi, Chaoyang Dist, 100022 Beijing, China.
Tel. +86-10-6566-6600. Fax +86-10-6566-2575
Middle East, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai,
United Arab Emirates. Tel. +971 4 883 6974. Fax +971 4 883 6836
