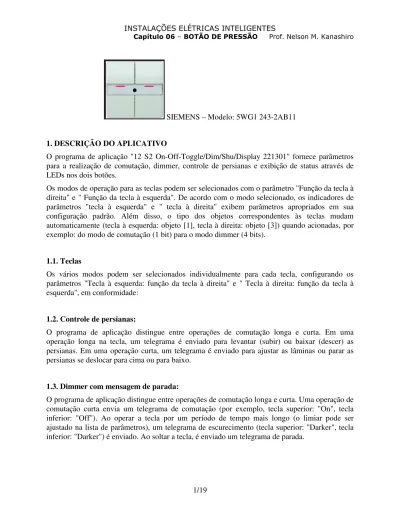

SIEMENS – Modelo: 5WG1 243-2AB11
1. DESCRIÇÃO DO APLICATIVO
O programa de aplicação "12 S2 On-Off-Toggle/Dim/Shu/Display 221301" fornece parâmetros para a realização de comutação, dimmer, controle de persianas e exibição de status através de LEDs nos dois botões.
Os modos de operação para as teclas podem ser selecionados com o parâmetro "Função da tecla à direita" e " Função da tecla à esquerda". De acordo com o modo selecionado, os indicadores de parâmetros "tecla à esquerda" e " tecla à direita" exibem parâmetros apropriados em sua configuração padrão. Além disso, o tipo dos objetos correspondentes às teclas mudam automaticamente (tecla à esquerda: objeto [1], tecla à direita: objeto [3]) quando acionadas, por exemplo: do modo de comutação (1 bit) para o modo dimmer (4 bits).
1.1. Teclas
Os vários modos podem ser selecionados individualmente para cada tecla, configurando os parâmetros "Tecla à esquerda: função da tecla à direita" e " Tecla à direita: função da tecla à esquerda", em conformidade:
1.2. Controle de persianas:
O programa de aplicação distingue entre operações de comutação longa e curta. Em uma operação longa na tecla, um telegrama é enviado para levantar (subir) ou baixar (descer) as persianas. Em uma operação curta, um telegrama é enviado para ajustar as lâminas ou parar as persianas se deslocar para cima ou para baixo.
1.3. Dimmer com mensagem de parada:
O programa de aplicação distingue entre operações de comutação longa e curta. Uma operação de comutação curta envia um telegrama de comutação (por exemplo, tecla superior: "On", tecla inferior: "Off"). Ao operar a tecla por um período de tempo mais longo (o limiar pode ser ajustado na lista de parâmetros), um telegrama de escurecimento (tecla superior: "Darker", tecla inferior: "Darker") é enviado. Ao soltar a tecla, é enviado um telegrama de parada.
1.4. Dimmer pelo envio cíclico:
O programa de aplicação distingue entre operações de comutação longa e curta. Uma operação curta na tecla envia um telegrama de comutação (exemplo: tecla superior: "Ligado", tecla inferior: "Desligado"), uma operação longa envia telegramas de escurecimento (tecla superior: "Darker", tecla inferior: "Darker") com a freqüência especificada na lista de parâmetros até que a tecla seja liberada.
1.5. Display LED
Os dois LEDs situados abaixo das duas teclas podem ser configurados para exibir o status real do objeto ou para usar como luzes de orientação. O LED central entre as duas teclas pode ser permanentemente desativado ou usado como luz de orientação.
2. OBJETOS DE COMUNICAÇÃO (INTERRUPTOR)
Obj Function Object name Type
0 On Off Toggle (alternar) Interruptor
Tecla à esquerda 1-Bit
Este é o objeto de comutação da tecla superior do lado esquerdo. De acordo com as configurações dos parâmetros (veja o parâmetro: "Contato superior") são enviados telegramas "On" ou "Off". Quando configurado para "Alternar", os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
Obj Function Object name Type 1 On Off Toggle (alternar) Interruptor
Tecla à esquerda 1-Bit
Este é o objeto de comutação da tecla inferior do lado esquerdo. De acordo com as configurações dos parâmetros (veja o parâmetro: "Contato inferior") são enviados os telegramas "On" ou "Off". Quando configurado para "Alternar", os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
2 On Off Toggle (alternar) Interruptor
Tecla à direita 1-Bit
Este é o objeto de comutação da tecla superior do lado direito. De acordo com as configurações dos parâmetros (veja o parâmetro: "Contato superior") são enviados telegramas "On" ou "Off". Quando configurado para "Alternar", os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
3 On Off Toggle (alternar) Interruptor
Tecla à direita 1-Bit
Este é o objeto de comutação da tecla inferior do lado direito. De acordo com as configurações dos parâmetros (veja o parâmetro: "Contato inferior") são enviados os telegramas "On" ou "Off". Quando configurado para "Alternar", os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
2.1. PARÂMETROS
Ajustes de funcionamento do dispositivo, efetuado no ETS3. 2.1.1. PARÂMETROS GERAIS
Parâmetros Ajustes
Long switch operation min. (for dimming or shutter control)
Operação de comutação longa (Para dimmer ou controle da veneziana)
0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0 segundos.
Este parâmetro define o período de operação para gerar operações de comutação longa e curta. Acionada a tecla por período maior que o período selecionado produz uma operação de chaveamento longo.
Interval for cyclical sending (for dimming with cyclical sending)
Intervalo para envio cíclico (para dimmer com envio cíclico)
0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0 segundos.
Esse parâmetro controla a frequência para o envio cíclico em uma operação de
chaveamento longo. Considera o carregamento de “bus” ao configurar a freqüência de envio cíclico.
LED display
esquerda: normal, direita: normal
esquerda: invertido, direita: invertido esquerda: normal, direita: invertido esquerda: invertido, direita: normal
Este parâmetro define como os dois LEDs (esquerdo e direito abaixo dos rockers) exibirão o status do objeto.
Orientação luminosa (LED) Ativado
Desativado
Este parâmetro controla se o LED central (abaixo das teclas superiores) está desativado ou usado como luz de orientação.
2.2. PARÂMETROS DOS INTERRUPTOTES 2.2.1. TECLAS DA ESQUERDA Parâmetros Ajustes Funções das teclas à esquerda Interruptor (Switch)
Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla esquerda. De acordo com o modo selecionado, a janela de parâmetros " Tecla à esquerda" exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit).
Tecla superior
On (liga)
Off (delsiga) Toggle (alterna)
Este parâmetro controla se um telegrama "On" ou "Off" é enviado através do objeto [0] ao operar a tecla superior do lado esquerdo. Quando configurado para "Alternar" (toggle), os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
Tecla inferior
On (liga)
Off (delsiga) Toggle (alterna)
Este parâmetro controla se um telegrama "On" ou "Off" é enviado através do objeto [0] ao operar a tecla inferior do lado esquerdo. Quando configurado para "Alternar" (toggle), os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
Parâmetros Ajustes
Função do LED esquerdo
Off (desliga)
On (liga)
Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Status of left rocker object [1] (Status do objeto da tecla esquerda [1]) Status of right rocker obj. [2] (Status do objeto da tecla direita [2]) O LED abaixo da tecla esquerda pode ser configurado para exibir o status de um objeto (objeto [0], objeto [1] ou objeto [2]) ou para usar como luz de orientação.
2.2.2. TECLAS DA DIREITA
Parâmetros Ajustes
Funções das teclas à direita
Interruptor (Switch)
Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla direita. De acordo com o modo selecionado, a janela de parâmetros "Tecla à direita" exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [3] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para escurecimento) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit).
Parâmetros Ajustes
Tecla superior
On (liga)
Off (delsiga) Toggle (alterna)
Este parâmetro controla se um telegrama "On" ou "Off" é enviado através do objeto [0] ao operar a tecla superior do lado direito. Quando configurado para "Alternar" (toggle), os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
Tecla inferior
On (liga)
Off (delsiga) Toggle (alterna)
Este parâmetro controla se um telegrama "On" ou "Off" é enviado através do objeto [0] ao operar a tecla inferior do lado direito. Quando configurado para "Alternar" (toggle), os telegramas são enviados ("On" ou "Off") apropriados para alterar o status do sinal real.
Função do LED esquerdo
Off (desliga)
On (liga)
Status of right trocker object [2] (Status do objeto da tecla direita [2])
Status of right rocker object [3] (Status do objeto da tecla direita [3]) Status of left rocker obj. [0] (Status do objeto da tecla esquerda [0])
O LED abaixo da tecla esquerda pode ser configurado para exibir o status de um objeto (objeto [2], objeto [3] ou objeto [0]) ou para usar como luz de orientação.
3. OBJETOS DE COMUNICAÇÃO (VENEZIANAS)
- Louvres (venezianas):
- Shutter (porta de rolo):
Objeto Função Nome do Objeto Tipo
0 Abre/Fecha
Venezianas (Louvres)
Tecla à esquerda
1 - bit
Este é o objeto de comutação para ajustar as lâminas das venezianas em uma operação de comutação curta: Ao usar a configuração padrão (veja a janela de parâmetro "Tecla esquerda: contato superior / inferior"), uma ação na tecla superior abre as lâminas em um passo com um telegrama "Off" e uma operação da tecla superior fecham as lâminas em um passo com um telegrama "On".
Objeto Função Nome do Objeto Tipo
1 Sobe/Desce
Porta de rolo (Shutter)
Tecla à esquerda
1 - bit
Este é o objeto de comutação para subir (up) e descer (down) as persianas em uma operação de comutação longa: quando usar a configuração padrão (veja a janela de parâmetro "Tecla esquerda: contato superior / inferior"), uma operação da tecla superior sobe (up) as
persianas com um telegrama "Off" e uma operação da tecla inferior desce (down) as persianas com um telegrama "On". Uma operação curta no interruptor interrompe o movimento.
2 Abre/Fecha
Venezianas (Louvres)
Tecla à direita
1 - bit
Este é o objeto de comutação para ajustar as lâminas das venezianas em uma operação de comutação curta: Ao usar a configuração padrão (veja a janela de parâmetro "Tecla direita: contato superior / inferior"), uma ação na tecla superior abre as lâminas em um passo com um telegrama "Off" e uma operação da tecla superior fecham as lâminas em um passo com um telegrama "On".
3 Sobe/Desce
Porta de rolo (Shutter)
Tecla à direita
1 - bit
Este é o objeto de comutação para subir (up) e descer (down) as persianas em uma operação de comutação longa: quando usar a configuração padrão (veja a janela de parâmetro "Tecla direita: contato superior / inferior"), uma operação da tecla superior sobe (up) as persianas com um telegrama "Off" e uma operação da tecla inferior desce (down) as persianas com um telegrama "On". Uma operação curta no interruptor interrompe o movimento.
3.1. PARÂMETROS DA PORTA DE ROLO (SHUTTER) – TECLA À ESQUERDA
Parâmetros Ajustes
Funções das teclas à esquerda
Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla esquerda. De acordo com o modo selecionado, a janela de parâmetros "Tecla à esquerda" exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit). Tecla superior e
inferior.
Sobe/Desce a porta de rolo (shutter)
Desce/Sobe a porta de rolo (shutter)
Este parâmetro define o modo de operação para a tecla superior e tecla inferior. Ao usar a configuração padrão, uma operação curta na tecla superior abre as lâminas com um passo com um telegrama "off" e uma operação na tecla inferior fecha as lâminas com um passo com um telegrama "On". Uma longa operação na tecla superior sobe (up) a porta com um telegrama "Off" e uma longa operação na tecla inferior desce (down) a porta com um telegrama "On".
Função do LED
Off (desliga)
On (liga)
Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Status of left rocker object [1] (Status do objeto da tecla esquerda [1]) Status of right rocker obj. [2] (Status do objeto da tecla direita [2]) O LED abaixo da tecla esquerda pode ser configurado para exibir o status de um objeto (objeto [0], objeto [1] ou objeto [2]) ou para usar como luz de orientação.
3.2. PARÂMETROS DA PORTA DE ROLO (SHUTTER) – TECLA À DIREITA
Parâmetros Ajustes
Funções das teclas à direita
Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla direita. De acordo com o modo selecionado, a janela de parâmetros "Tecla à direita " exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit). Tecla superior e
inferior.
Sobe/Desce a porta de rolo (shutter)
Desce/Sobe a porta de rolo (shutter)
Este parâmetro define o modo de operação para a tecla superior e tecla inferior. Ao usar a configuração padrão, uma operação curta na tecla superior abre as lâminas com um passo com um telegrama "off" e uma operação na tecla inferior fecha as lâminas com um passo com um telegrama "On". Uma longa operação na tecla superior sobe (up) a porta com um telegrama "Off" e uma longa operação na tecla inferior desce (down) a porta com um telegrama "On".
Função do LED
Off (desliga)
On (liga)
Status of right rocker object [2] (Status do objeto da tecla direita [2]) Status of right rocker object [3] (Status do objeto da tecla direita [3]) Status of left rocker obj. [0] (Status do objeto da tecla esquerda [0]) O LED abaixo da tecla esquerda pode ser configurado para exibir o status de um objeto (objeto [2], objeto [3] ou objeto [0]) ou para usar como luz de orientação.
4. OBJETOS DE COMUNICAÇÃO (DIMMER COM MENSAGEM DE PARADA)
Objeto Função Nome do Objeto Tipo
0 Liga/Desliga
Liga/Desliga o Dimmer
Tecla à esquerda
1 - bit
Este é o objeto de comutação da tecla esquerda para operações de comutação curta: quando se usa a configuração padrão (veja a janela de parâmetro "Contato superior/inferior
esquerdo das teclas"), uma operação da tecla superior envia um telegrama "On" e uma operação na tecla inferior envia um telegrama "Off". Quando configurado para
"Toggle/Toggle" (alternar/alternar), os telegramas são enviados ("On" ou "Off") apropriados para mudar o status do sinal atual.
1 Claro/Escuro
Dimmer
Tecla à esquerda
4 - bit
Este é o objeto de comutação da tecla esquerda para enviar um telegrama em uma operação de comutação longa: uma operação da tecla superior envia a mensagem "Mais escuro (darker)" e uma operação na tecla inferior envia um telegrama "mais escuro (darker)". Ao soltar a tecla, o telegrama "stop" é enviado.
2 Liga/Desliga
Liga/Desliga o Dimmer
Tecla à direita
1 - bit
Este é o objeto de comutação da tecla direita para operações de comutação curta: quando se usa a configuração padrão (veja a janela de parâmetro "Contato superior/inferior direito das teclas"), uma operação da tecla superior envia um telegrama "On" e uma operação na tecla inferior envia um telegrama "Off". Quando configurado para "Toggle/Toggle"
(alternar/alternar), os telegramas são enviados ("On" ou "Off") apropriados para mudar o status do sinal atual.
Objeto Função Nome do Objeto Tipo
3 Claro/Escuro
Dimmer
Tecla à direita
4 - bit
Este é o objeto de comutação da tecla direita para enviar um telegrama em uma operação de comutação longa: uma operação da tecla superior envia a mensagem "Mais escuro (darker)" e uma operação na tecla inferior envia um telegrama "mais escuro (darker)". Ao soltar a tecla, o telegrama "stop" é enviado.
4.1. PARÂMETROS (DIMMER COM MENSAGEM DE PARADA)
4.1.1. TECLA À ESQUERDA
Parâmetros Ajustes
Funções das teclas à esquerda
Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla esquerda. De acordo com o modo selecionado, a janela de parâmetros "Tecla à esquerda " exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit).
Parâmetros Ajustes Tecla superior e
inferior.
Toggle/Toggle (alterna/alterna)
On/Off (liga/desliga)
Este parâmetro define o modo de operação para a tecla superior e tecla inferior. Ao usar a configuração padrão, uma operação curta na tecla superior envia um telegrama "On (liga)" e uma operação curta na tecla inferior envia um telegrama "Off (desliga)".
Uma longa operação na tecla superior envia um telegrama "Darker (escurecer)" e uma longa operação na tecla inferior envia um telegrama " Darker (escurecer)". Ao soltar as teclas, uma mensagem de parada é enviado.
Quando configurado para "Toggle/Toggle (alternar/alternar)", um telegrama é enviado ("On" ou "Off") em uma operação de comutação curta apropriada para alterar o status do sinal atual. Como o modo "On / Off", isso não afeta nenhuma operação do dimmer.
Função do LED
Off (desliga)
On (liga)
Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Status of right rocker object [2] (Status do objeto da tecla direita [2]) Os dois LEDs abaixo da tecla esquerda e direita podem ser configurados para exibir o status do objeto (objeto [2] ou objeto [0]) ou para usar como luz de orientação.
4.1.2. TECLA À DIREITA
Parâmetros Ajustes
Funções das teclas à direita
Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla direita. De acordo com o modo selecionado, a janela de parâmetros "Tecla à direita " exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit).
Parâmetros Ajustes Tecla superior e
inferior.
Toggle/Toggle (alterna/alterna)
On/Off (liga/desliga)
Este parâmetro define o modo de operação para a tecla superior e tecla inferior. Ao usar a configuração padrão, uma operação curta na tecla superior envia um telegrama "On (liga)" e uma operação curta na tecla inferior envia um telegrama "Off (desliga)".
Uma longa operação na tecla superior envia um telegrama "Darker (escurecer)" e uma longa operação na tecla inferior envia um telegrama " Darker (escurecer)". Ao soltar as teclas, uma mensagem de parada é enviado.
Quando configurado para "Toggle/Toggle (alternar/alternar)", um telegrama é enviado ("On" ou "Off") em uma operação de comutação curta apropriada para alterar o status do sinal atual. Como o modo "On / Off", isso não afeta nenhuma operação do dimmer.
Função do LED
Off (desliga)
On (liga)
Status of right rocker object [2] (Status do objeto da tecla direita [2]) Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Os dois LEDs abaixo da tecla esquerda e direita podem ser configurados para exibir o status do objeto (objeto [2] ou objeto [0]) ou para usar como luz de orientação.
Objeto Função Nome do Objeto Tipo
0 Liga/Desliga
Liga/Desliga o Dimmer
Tecla à esquerda
1 - bit
Este é o objeto de comutação da tecla esquerda para operações de comutação curta: quando se usa a configuração padrão (veja a janela de parâmetro "Contato superior/inferior das teclas à esquerda"), uma operação da tecla superior envia um telegrama "On" e uma operação na tecla inferior envia um telegrama "Off". Quando configurado para "Toggle/Toggle" (alternar/alternar), os telegramas são enviados ("On" ou "Off") apropriados para mudar o status do sinal atual.
1 Claro/Escuro
Dimmer
Tecla à esquerda
4 - bit
Este é o objeto de comutação da tecla esquerda para enviar um telegrama do dimmer em uma operação de comutação longa: uma operação da tecla superior repetidamente envia a mensagem "Mais escuro (darker)" e uma operação na tecla inferior envia um telegrama "mais escuro (darker)" com frequência especificada no parâmetro "Interval for cyclical sending (intervalo para envio cíclico".
2 Liga/Desliga
Liga/Desliga o Dimmer
Tecla à direita
1 - bit
Este é o objeto de comutação da tecla direita para operações de comutação curta: quando se usa a configuração padrão (veja a janela de parâmetro "Contato superior/inferior das teclas à direita "), uma operação da tecla superior envia um telegrama "On" e uma operação na tecla inferior envia um telegrama "Off". Quando configurado para "Toggle/Toggle" (alternar/alternar), os telegramas são enviados ("On" ou "Off") apropriados para mudar o status do sinal atual.
3 Claro/Escuro
Dimmer
Tecla à direita
4 - bit
Este é o objeto de comutação da tecla direita para enviar um telegrama do dimmer em uma operação de comutação longa: uma operação da tecla superior repetidamente envia a mensagem "Mais escuro (darker)" e uma operação na tecla inferior envia um telegrama "mais escuro (darker)" com frequência especificada no parâmetro "Interval for cyclical sending (intervalo para envio cíclico)".
5.1. PARÂMETROS (DIMMER COM ENVIO CÍCLICO) 5.1.1. TECLA À ESQUERDA Parâmetros Ajustes Funções das teclas à esquerda Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla esquerda. De acordo com o modo selecionado, a janela de parâmetros "Tecla à esquerda " exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit). Tecla superior e
inferior.
Toggle/Toggle (alterna/alterna)
On/Off (liga/desliga)
Este parâmetro define o modo de operação para a tecla à esquerda, superior e inferior. Ao usar a configuração padrão, uma operação curta na tecla superior envia um telegrama "On (liga)" e uma operação curta na tecla inferior envia um telegrama "Off (desliga)".
Uma longa operação na tecla superior envia repetidamente um telegrama "Darker (escurecer)" e uma longa operação na tecla inferior envia repetidamente um telegrama " Darker (escurecer)" com frequência especificada no parâmetro "Interval for cyclical sending (intervalo para envio cíclico)" até a tecla ser liberada.
Quando configurado para "Toggle/Toggle (alternar/alternar)", um telegrama é enviado ("On" ou "Off") em uma operação de comutação curta apropriada para alterar o status do sinal atual. Como o modo "On / Off", isso não afeta nenhuma operação do dimmer.
Parâmetros Ajustes Operação longa no botão ajuste para 100% ajuste para 1/2 ajuste para 1/4 ajuste para 1/8 ajuste para 1/16 ajuste para 1/32 ajuste para 1/64
Este parâmetro define a mudança na intensidade da luz, um telegrama de dimmer é
estabelecido em uma operação de comutação longa. Quando configurado para, por exemplo, "Ajustar em 1/8", 8 mensagens de são necessários para alterar a intensidade da luz de 0% para 100%.
Função do LED
Off (desliga)
On (liga)
Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Status of right rocker object [2] (Status do objeto da tecla direita [2])
Os dois LEDs abaixo da tecla esquerda e direita podem ser configurados para exibir o status do objeto (objeto [2] ou objeto [0]) ou para usar como luz de orientação.
5.1.2. TECLA À DIREITA
Parâmetros Ajustes
Funções das teclas à direita
Interruptor (Switch) Porta de rolo (Shutter)
Dimmer com telegrama de parada. Dimmer com envio cíclico.
Este parâmetro controla o modo de operação para a tecla direita. De acordo com o modo selecionado, a janela de parâmetros "Tecla à direita " exibe os parâmetros apropriados em sua configuração padrão. Além disso, o tipo de objeto [1] muda automaticamente (por exemplo, de 1 bit para mudar para 4 bits para dimmer) conforme indicado abaixo:
Switching - Interruptor (tipo de objeto: 1 bit). Shutter - Porta de rolo (tipo de objeto: 1 bit). Dimming por stop telegram (tipo de objeto: 4 bit). Dimming por envio cíclico (tipo de objeto: 4 bit).
Parâmetros Ajustes Tecla superior e
inferior.
Toggle/Toggle (alterna/alterna)
On/Off (liga/desliga)
Este parâmetro define o modo de operação para a tecla à direita, superior e inferior. Ao usar a configuração padrão, uma operação curta na tecla superior envia um telegrama "On (liga)" e uma operação curta na tecla inferior envia um telegrama "Off (desliga)".
Uma longa operação na tecla superior envia repetidamente um telegrama "Darker (escurecer)" e uma longa operação na tecla inferior envia repetidamente um telegrama " Darker (escurecer)" com frequência especificada no parâmetro "Interval for cyclical sending (intervalo para envio cíclico)" até a tecla ser liberada.
Quando configurado para "Toggle/Toggle (alternar/alternar)", um telegrama é enviado ("On" ou "Off") em uma operação de comutação curta apropriada para alterar o status do sinal atual. Como o modo "On / Off", isso não afeta nenhuma operação do dimmer.
Operação longa no botão ajuste para 100% ajuste para 1/2 ajuste para 1/4 ajuste para 1/8 ajuste para 1/16 ajuste para 1/32 ajuste para 1/64
Este parâmetro define a mudança na intensidade da luz, um telegrama de dimmer é
estabelecido em uma operação de comutação longa. Quando configurado para, por exemplo, "Ajustar em 1/8", 8 mensagens de são necessários para alterar a intensidade da luz de 0% para 100%.
Função do LED
Off (desliga)
On (liga)
Status of left rocker object [0] (Status do objeto da tecla esquerda [0]) Status of right rocker object [2] (Status do objeto da tecla direita [2])
Os dois LEDs abaixo da tecla esquerda e direita podem ser configurados para exibir o status do objeto (objeto [2] ou objeto [0]) ou para usar como luz de orientação.
