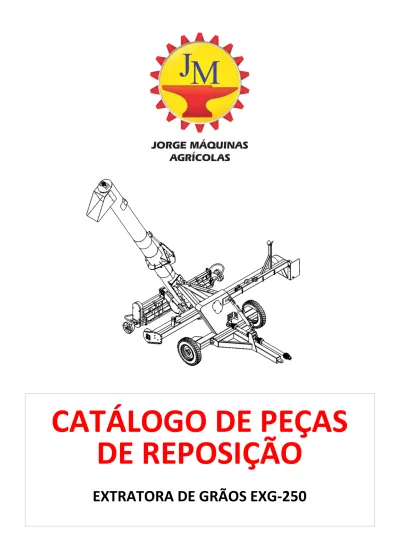

CATÁLOGO DE PEÇAS DE REPOSIÇÃO EXTRATORA DE GRÃOS EXG-250

(1)

DE REPOSIÇÃO

(2)

Impresso em: 22/09/2017 Conjunto: Projetista: Desenhista: Aprovado: Descrição:

Origem: Material: Escala:

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.16 EXG-250.000.00.16 INFORMAÇÕES DO MODELO: 1:10 1731.75 1/8 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO ANDERSON

VER LISTA DE MATERIAIS EXG-250.000.00.16

INFORMAÇÕES DO MODELO: EXG-250.000.00.16

EXG-250.000.00.16 17 16 23 52 53 51 21 49 48

ITEM CÓDIGO DESCRIÇÃO QTD.

16 70032 Cardan S2000 CN 2005/13EP - TCN215/21/22/EN211-00 1

17 70018 CARDAN S-2000 TCN215/21/22/TCN20 - CN2005/7P 1

21 EXG100.00.000-7 PROTEÇÃO DO CARDAN 1

23 80053 Cilindro hidráulico DA 3" x 1.3/4" x 350mm 1

48 80013 Válvula seletora de fluxo SF3010 1

49 JM-50.80040 Válvula de retenção pilot. dupla - Cód. Fab. RD0066 1

51 JM-50.90053 Roda R16x5.50" aço estamp. ET -19.6mm - Cód. Techno Rodas EG400 2

52 90008 Câmara ar Aro 16 - Ref. Cod. 100415 2

53 90015 Pneu Militar BL 6.50x16" 10LN - Cód. Fab.: Maggion 100068 2

(3)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG-250.000.00.17 INFORMAÇÕES DO MODELO: 1:10 2/8 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON VER COMPONENTES EXG100.00.000-7

INFORMAÇÕES DO MODELO: EXG100.00.000-7

EXG100.00.000-7

2

1

ITEM CÓDIGO DESCRIÇÃO QTD

1 EXG100.01.060 PROTEÇÃO DO EIXO CARDAN 1

2 EXG100.01.061 MEIA LUA DA PROTEÇÃO 1

(4)

EXG-250.000.00.16 19 18 2 11 13 12

2 EXG180.30.000 TUBO INFERIOR 1

11 200347701 CJ SOLDADO EIXO DO GONZO 1

12 PORCA AUTO TRAVANTE 7-8 PORCA 7/8" AUTO TRAVANTE 1

13 200330801 PINO PISTÃO PÉ 1

18 EXG180.20.000 TUBO SUPERIOR 1

19 80010 Cilindro hidráulico DA 2" x 1.1-4" x 441mm 1

(5)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG-250.000.00.17 INFORMAÇÕES DO MODELO: 1:20 699.88 4/8 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON

VER DESENHO DE COMPONENTE EXG180.40.000

INFORMAÇÕES DO MODELO: EXG180.40.000

EXG180.40.000 17 5 2 1 1 2 6 3 21 16 4

1 60001 MANCAL FUNDIDO F-208 2

2 60012 ROLAMENTO GE-40 KRRB 2

3 200321801 EIXO DA TRANSMISSÃO 1

4 200317601 CJ CUBO DO CARDAN CHASSI 1

5 200313201 ENGRENAGEM ASA80/1 Z22 T2 F40.00 H7 L45 1

16 EXG180.40.010 RODADO 1

21 90012 Cubo de roda Carreta 4 ton. 5 furos s/ freio 13 Carelli 2

(6)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: INFORMAÇÕES DO MODELO: 1:20 8.55 5/8 09/06/2017 -12/06/2017 12/06/2017 JORGE P. AFONSO

VER DESENHO DE COMPONENTES 200317601

EXG180.40.050

EXG180.40.050 5 4 1 3 2 4 5

1 200320401 CUBO DO CARDAN 1

2 200322101 EIXO DO CARDAN CHASSI 1

3 JM-50.50009 BICO GRAXEIRO RETO M8X1.25 2

4 60009 ROLAMENTO RÍG. DE ESFERAS 6009 2

5 JM-50.50004 Anel elástico I-77 - 81.5mm 2

(7)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG180.40.000 INFORMAÇÕES DO MODELO: 1:20 11.79 6/8 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON

EXG180.40.090

1

2

3

1 EXG180.40.091 BRAÇO LATERAL 1

2 60001 MANCAL FUNDIDO F-208 1

(8)

EXG-250.000.00.16 28 34 33 41 32 42 42 55 9

9 EXG100.05.000 TUBO DO RECOLHIMENTO 1

28 EXG180.80.002 REDUTOR 1

32 ELS-250.000.87.16 ANEL TRAVA E35 1

33 200345501 ACOPLAMENTO 1

34 200319201 CJ SOLDADO CATRACA ACOPLAMENTO 1

41 200052201 ANEL TRAVA INTERNO ( 00203 ) 1

42 60025 ROLAMENTO 6207 2RS1 2

55 400013801 CORRENTE ASA80 - 47L (1,21) 1

(9)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: INFORMAÇÕES DO MODELO: 1:20 15.12 8/8 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO

EXG180.80.002 4 5 1 3 2

1 EXG180.80.003 BASE DO REDUTOR 1

2 Motor hidráulico MOTOR HIDRÁULICO 1

3 M12x30 PARAF. M12x30 SEXT. EXT. 5

4 REDUTOR MOTOR CAIXA REDUTORA 1

(10)

EXG-250.000.00.16 8 8 35 47 7 7

7 EXG180.60.000 CALHA DA TRANSMISSÃO 1

35 EXG100.04.030 ESTICADOR CALHA LATERAL 1

47 400013001 CORRENTE ASA80 - 105L (2,67m) 1

(11)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG100.000.00.14 EXG100.000.00.14 INFORMAÇÕES DO MODELO: 1:100 2 2/3 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON VER COMPONENTES EXG100.04.030

EXG100.04.030 2 4 5 1 3

1 200318001 CJ ENGRENAGEM ESTIC ASA60/1 Z12 H43.0 2

2 50219 PARAFUSO FRAN. M12x40 - 01.50219 2

3 50319 ARRUELA LISA PL 3/8" 2

4 EXG180.32.005 CALÇO ESTICADOR CALHA LATERAL 1

5 EXG180.32.004 BASE ESTICADORA 1

(12)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG180.000.00.14 EXG180.000.00.14 INFORMAÇÕES DO MODELO: 1:100 0.58 3/3 09/06/2017 02 12/06/2017 12/06/2017 JORGE P. AFONSO

VER LISTA DE MATERIAIS 200318001

EXG180.32.000

1

2

4

3

1 200310601 ENGRENAGEM ASA60/1 Z12 T2 ESTIC L30 1

2 200324001 EIXO P/ ENGR ESTIC 20X12X38MM SAE1020 1

3 60026 Rol. rígido de esferas 6004 DDU 1

4 50084 Anel elástico I-42 - 45.5mm 1

(13)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG-250.000.00.17 INFORMAÇÕES DO MODELO: 1:100 118.41 1/2 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON VER COMPONENTE EXG180.10.000

EXG180.10.000 7 1 8 5 4 6 2

1 EXG180.10.030.16 BASE DA VARREDORA 1

2 EXG180.10.010-1 CAIXA DA TRANSMISSÃO 1

4 EXG180.10.001 BRAÇO SUSTENTAÇÃO DIREITO 1

5 EXG180.10.040 ROSCA VARRREDORA 1

6 EXG180.10.060 ROSCA LATERAL DIR. 1

7 EXG180.10.080 ROSCA LATERAL DIR. 1

8 EXG180.10.002 EIXO DA TRANSMISSÃO VARREDORA 1

(14)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG-250.000.00.17 INFORMAÇÕES DO MODELO: 1:100 118.41 2/2 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON VER COMPONENTE EXG180.10.000

EXG180.10.000 5 17 11 12 3 13 6

3 200268701 MANCAL ESTAMPADO PFL-207 1

5 60013 MANCAL P-207 4

13 200317901 CJ ENGRENAGEM ESTIC ASA60/1 Z12 H33.0 1

17 400010801 CORRENTE ASA60 - 73L (1,4m) 1

(15)

EXG180.30.000 4 8 9 3 6 13 16 29 32 15 15 12 2 14 13 20 7 11 7 20

ITEM CÓDIGO DESCRIÇÃO QTD

2 EXG180.30.020 PAINEL TRASEIRO 1

3 EXG180.30.030 CAIXA INFERIOR 1

4 EXG180.30.040 MESA DE JUNÇÃO INFERIOR 1

6 EXG180.30.060 TAMPA DO CARTER 1

7 EXG180.30.005 CJ. MANCAL DE CENTRO 1

8 EXG180.30.075 SUPORTE DO PISTÃO 1

9 EXG180.30.090 FACA 1

11 200368001 ENCOSTO DE TRANSMISSÃO 1

14 EX 04 Cestalto CAIXA DE TRANSMISSÃO EXG-180 1

15 EXG180.30.067 ESTICADOR TRASEIRA 2

16 EXG180.30.064 ESTICADOR CARTER 1

20 EXG180.30.300 BLINDAGEM DO ROLAMENTO 2

29 100023 Corrente ASA80 c/ 47L - 1,21m 1

32 200345301 CJ CUBO INFERIOR DA ROSCA 1

(16)

EXG180.30.000

2 EXG180.30.020 PAINEL TRASEIRO 1

3 EXG180.30.030 CAIXA INFERIOR 1

4 EXG180.30.040 MESA DE JUNÇÃO INFERIOR 1

6 EXG180.30.060 TAMPA DO CARTER 1

7 EXG180.30.005 CJ. MANCAL DE CENTRO 1

8 EXG180.30.075 SUPORTE DO PISTÃO 1

9 EXG180.30.090 FACA 1

11 200368001 ENCOSTO DE TRANSMISSÃO 1

14 EX 04 Cestalto CAIXA DE TRANSMISSÃO EXG-180 1

15 EXG180.30.067 ESTICADOR TRASEIRA 2

16 EXG180.30.064 ESTICADOR CARTER 1

20 EXG180.30.300 BLINDAGEM DO ROLAMENTO 2

29 100023 Corrente ASA80 c/ 47L - 1,21m 1

32 200345301 CJ CUBO INFERIOR DA ROSCA 1

(17)

VER LISTA DE MATERIAIS EXG180.30.005

EXG180.30.005 2 5 1 4 3

1 EXG180.30.006 CORPO MANCAL DE CENTRO 1

2 EXG180.30.007 BARRA ROSCADA 1" - 12fpp x 185 BSW x 185 2

3 JM-10.60012 ROLAMENTO GE40-KRR-B-AS2/V 1

5 50053 Porca sext. 1" - 12fpp BSW 2

(18)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: INFORMAÇÕES DO MODELO: 1:100 2986.85 4/5 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO VER COMPONENTES 200345301 EXG180.30.080

EXG180.30.080

1

3 2

1

1 60027 Rolamento 30208 2

2 200320601 CUBO INFERIOR DA ROSCA 1

(19)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG180.30.000 INFORMAÇÕES DO MODELO: 1:100 3.27 5/5 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO ANDERSON

VER LISTA DE MATERIAIS EXG180.30.090

EXG180.30.090

4

4 EXG180.30.096 LÂMINA DE CORTE (FURO REDONDO) 2

(20)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: INFORMAÇÕES DO MODELO: 1:10 5.29 1/1 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO VER COMPONENTES 200317501 EXG-180.144.00.15

EXG-180.144.00.15 5 3 4 1 2 3 5

1 200320301 CUBO DO CARDAN CABEÇALHO 1

2 200322001 EIXO DO CARDAN CABEÇALHO 1

3 JM-10.60025 ROLAMENTO RÍG. DE ESFERA 6207 2

5 50108 ANEL ELÁSTICO I-72 - 75.5mm 2

(21)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EG-400.000.00.15 EG-400.224.00.15 INFORMAÇÕES DO MODELO: 1:5 1 1/1 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON

VER LISTA DE MATERIAIS 200318401

EG-400.224.00.15

INFORMAÇÕES DO MODELO: EG-400.224.00.15

EG-400.224.00.15

1

2

4

3

1 200312501 ENGRENAGEM ASA80/1 Z12 T2 ESTIC L35 1

2 200325001 EIXO P/ ENGR ESTIC 25X15X40MM SAE1020 1

3 50085 ANEL TRAVA I-51 - 55.20mm 1

4 JM-10.60024 Rol. rígido de esferas 6205 DDU 1

Catálogo de peças de reposição p. 1 de 1

(22)

Código: Nome Data Qtd. PÇ Peso Referência JM: Projeto: Revisão: Kg Folha: EXG-250.000.00.17 EXG-250.000.00.17 INFORMAÇÕES DO MODELO: 1:100 197.50 1/1 09/06/2017 01 12/06/2017 12/06/2017 JORGE P. AFONSO JERFSON

EXG180.20.000 1 3 2 7 4 6 8

1 EXG180.20.010 TUBO SUPERIOR ESTRUTURAL 1

2 EXG180.20.020 ROSCA SUPERIOR 1

3 EXG180.20.001 BICA DE DESCARGA 1

4 M10 x 30 PARAF. M10x30 SEXT. EXT. 2

6 EXG180.20.021 ARRUELA SUPERIOR 1

7 60035 MANCAL FUNDIDO FL-207 1

8 200276701 ROLAMENTO GSK102-207-KRR-B 1

(23)
