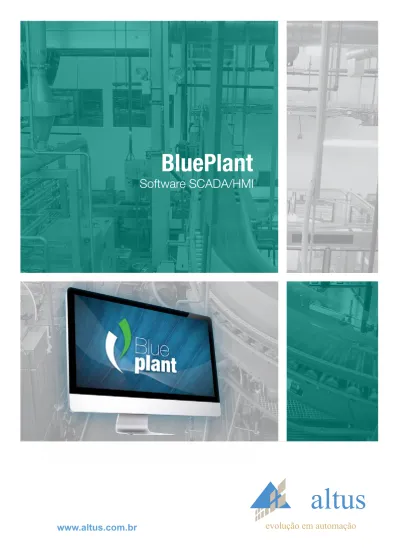

BluePlant
Software SCADA/HMI
www.altus.com.br
evolução em automação
Uma nova visão da sua realidade
Impressionante: gráficos de alta qualidade e configuração intuitiva
Superior: segurança, redundância e alto desempenho
Versátil: arquitetura escalar adaptável para qualquer aplicação
Uma solução completa em
supervisão e aquisição de dados
como você sempre quis.
Sofisticação em
supervisão de
sistemas
O Software SCADA/HMI da Altus é parte integrante do BlueWave, suíte de produtos para automação industrial e controle de processos contínuos, que integra componentes de hardware e software no mesmo sistema a fim de gerar uma experiência única para os usuários.
Solução para supervisão, controle e aquisição de dados, o BluePlant alia design e alto desempenho. Ele possui alta conectividade, riqueza em recursos e funcionalidades, além de ser adaptável e de ter um visual atraente e intuitivo. A ferramenta conta com uma arquitetura cliente-servidor com inúmeras opções de quantidades de tags de comuni-cação, além de simulador e ferramentas de depuração. Ain-da possui uma interface gráfica vetorizaAin-da que proporcio-na uma nova experiência ao usuário. O BluePlant também pode ser aplicado em qualquer tipo de projeto, redundante ou não, e permite que usuários possam se conectar remo-tamente para desenvolver sua programação ou trabalhar de forma colaborativa com vários desenvolvedores simultane-amente. Assim, agiliza o desenvolvimento da aplicação e apresenta um alto nível de confiabilidade e segurança. O BluePlant configura-se como uma solução definitiva para o seu negócio. Ele atende aos requisitos da indústria e controle de processos, como Óleo & Gás, Energia Elétrica, Predial, Saneamento, Transportes, Siderurgia, Alimentícia, Mineração, entre outros.
Impressionante
Três tecnologias são utilizadas em estações remotas, todas com suporte a servidores redundantes. São elas:
• BluePlant Visualizer Clients: executado como uma aplica-ção desktop em microcomputador PC. Ideal para operado-res/usuários de intranet com demandas de segurança. • Web Smart Clients: indicado para clientes remotos, pos-sibilita uma instalação rápida e sem requisitos do adminis-trador.
• Web XBAP Partial Trust Clients: as telas são executadas diretamente em navegadores web, sem necessidade de instalação de qualquer software ou mesmo dos controles do ActiveX. Esta opção garante que o cliente execute suas telas em um ambiente isolado e seguro.
Processamento Gráfico Superior
O sistema gráfico do BluePlant utiliza a tecnologia WPF da Microsoft para a criação de interfaces completas de usuá-rio com mapeamento em tempo real de valores e tags do processo, o que diferencia este supervisório dos demais no mercado. As telas são salvas internamente usando XAML, de modo a fornecer independência de resolução, com iso-lamento do código e fácil extensibilidade.
Há também uma biblioteca de símbolos pré-definidos que acelera a criação de telas de sinóticos, onde os processos podem ser monitorados, permitindo a criação de telas gráfi-cas, cenários e representações de plantas impressionantes com um conjunto de recursos para alteração dinâmica de atributos gráficos e animações.
Aliado ao seu ambiente moderno, diversos recursos no de-sign de telas são contemplados, como capacidade para objetos em 3D e multi-touch, que reconhece um ou mais pontos de contato com a superfície, zoom inteligente com o scroll do mouse, gráficos de chart, pizza, entre outros. A ferramenta também permite a integração de bibliotecas de figuras em diversos formatos na aplicação com fundo de imagem transparente, agilizando o desenvolvimento de telas.
Manutenção Suporte a Scripts (C# e VB.NET)
Comissionamento Engenharia
Suporte Gráfico XAML e Modelos 3D
Editor de Relatórios Múltiplos Drivers de Comunicação Integrados Biblioteca de Símbolos
Diagnósticos de Sistema Painéis de Controle e Depuração Referências Cruzadas pelo Projeto Alterações de Aplicativo sem Parada do Sistema Engenharia Distribuída e Remota
Comparação de Projetos
Gestão de Usuários e Direitos de Acesso Simulação
Ciclo de Vida de Projetos de Automação e Controle de Processos Gestão de Usuários e Direitos
Esta característica possibilita que diferentes níveis de per-missões sejam criados para grupos de usuários. Através deles, fica determinado o que cada um pode fazer no sis-tema e suas restrições. Por exemplo, um grupo poderá so-mente visualizar o que está ocorrendo na programação e realizar algumas modificações no projeto, enquanto outro terá autorização para operar determinadas ações durante sua execução.
Relatórios Ágeis e Inteligentes
O software possui suporte a serviços web, XML e outras in-terfaces de troca de dados com o objetivo de passar dados para ferramentas externas. Entretanto, em contraste com outros pacotes, para a construção de relatórios, o BluePlant possui seu próprio editor interno.
Ele permite a inclusão de textos e símbolos dinâmicos, além de gráficos e pesquisas em bancos de dados com um edi-tor completo e de fácil utilização. Os relatórios podem ser salvos nos formatos texto, HTML, PDF ou XPS. Eles tam-bém são facilmente apresentados em clientes remotos e telas web.
Redundância e Disponibilidade
Seu sistema de servidores redundantes permite que dois computadores distintos executem simultaneamente uma aplicação em uma topologia hot-standby. Toda a configura-ção de redundância é automática no próprio aplicativo, sen-do apenas necessário determinar os endereços IP das esta-ções primária e secundária. Isto ajuda a evitar situaesta-ções de erro em um servidor que podem tornar o sistema inoperante. Esta característica é indicada para aplicações que deman-dem alta disponibilidade. Nesta topologia, um computador em estado de espera (standby) é mantido em conjunto com o computador rodando a aplicação ativa. Se um erro de har-dware ocorrer, o servidor em espera assume o controle au-tomaticamente sem paradas no sistema ou perda de dados. Conectividade Elevada
O produto é fornecido com os principais drivers de comu-nicação para permitir a interligação do BluePlant com os mais populares dispositivos de automação existentes no mercado. Apresentando um driver OPC DA para coleta de informações de dispositivos remotos, o BluePlant também oferece suporte a MODBUS TCP, para acesso direto a con-troladores programáveis, sistemas remotos de E/S, barra-mentos de campo, scanners, leitores de códigos de barras, dispositivos RFID e monitores digitais. A quantidade de tags representa o número de pontos de comunicação que o mo-delo permite comunicar, havendo diversas opções de quan-tidades para a perfeita adequação ao tamanho do sistema. Além dos recursos nativos, o BluePlant disponibiliza, em ca-rater opcional, os drivers de comunicação para a área elétri-ca DNP 3.0 Cliente, IEC 61850 Cliente e IEC 104 Servidor. Compatibilidade com Bases de Dados
O BluePlant possibilita a criação de arquivos de historiador em bancos de dados externos, como Microsoft SQL Ser-ver ou Oracle. De forma prática, o BluePlant disponibiliza um banco de dados SQL integrado para uso em diversas aplica-ções da indústria. Ele permite que dados sejam salvos com
base na alteração de valores de dados ou disparadores para registro de dados. Também possui uma opção exclusiva de faixa de tempo que impede o registro de dados com uma estampa de tempo menor do que um valor pré-definido, per-mitindo a criação de bancos de dados mais compactos e otimizados.
Um outro recurso, de estampa de tempo, permite usar o va-lor fornecido diretamente pelo dispositivo de controle ou de campo, ao invés do computador, garantindo maior precisão no evento. A organização das amostras permite incluir ou re-mover tags do registro sem perder a compatibilidade com os últimos dados. Além disso, um objeto completo do tipo gráfi-co de tendências também é fornecido para a visualização de dados online e históricos.
Recursos e ferramentas inteligentes
que acompanham o ciclo de vida
das suas aplicações.
“
Ferramentas Adicionais para Diagnósticos e Comissionamento
O BluePlant disponibiliza, de forma integrada, painéis de controle dedicados para a análise e verificação de proble-mas e otimização de desempenho. Através dos painéis, o usuário pode verificar intervalos de tempo e consumo de processamento de drivers, módulos e outros
componen-tes que estão sendo utilizados. Estas ferramentas permitem maior precisão nos diagnósticos e redução do investimento em horas de engenharia para o comissionamento e depu-ração do sistema de aquisição e supervisão em projetos de automação e controle de processos.
Versátil
Versátil por Natureza
O BluePlant possui amplos recursos para atender às de-mandas de controle e supervisão de processos e máquinas industriais das áreas de produção, utilidades e manufatu-ra. Com ele, o usuário pode combinar as características de programação que sejam mais apropriadas para sua apli-cação. Todos módulos, como o Alarm, Historian, Device e Datasets, podem estar em computadores diferentes sob a gerência de um servidor, criando assim um sistema distri-buído.
Sua arquitetura modular pode ser configurada em diversos sistemas, bastando ao usuário escolher a opção que me-lhor se encaixe com a sua aplicação. A topologia cliente servidor permite a configuração de cada um dos módulos em diferentes computadores e nas quantidades exatas para sua aplicação. Além disso, sua plataforma moderna e nativa em 64 bits oferece também suporte a sistemas operacio-nais de 32 bits, suporte à redundância e tecnologia OPC. Quatro modelos diferentes estão disponíveis para melhor satisfazer as necessidades do cliente. Ele pode ser adequa-do ao tamanho da aplicação para otimizar o desempenho do sistema. O primeiro consiste no BluePlant Student, des-tinado para escolas e universidades, passando pelo Blue-Plant Express e BlueBlue-Plant Lite, projetados para avaliação de projetos e pequenas aplicações centralizadas, até o Blue-Plant Enterprise para gerenciamento de plantas do proces-so em médias e grandes aplicações.
Riqueza em Recursos de Programação e Edição
O BluePlant é um software SCADA/HMI que suporta as linguagens Microsoft .NET em completa integração com o Microsoft .NET Framework. Scripts e lógicas de projeto podem ser escritos em C# e VB .NET. Um conversor de linguagem integrado ainda permite alternar dinamicamente o código criado entre as linguagens. No seu ambiente, é possível compilar, realizar a referência cruzada dos objetos e acessar diretamente as classes .NET e objetos do projeto, incluindo alarmes, relatórios e nós de comunicação. Controle Absoluto
O sistema possui recursos de manutenção, testes, simu-lação e diagnósticos avançados que permitem a troca de versões de um projeto de uma forma segura e rastreável. Assim, parâmetros e dados de módulos e objetos podem ser verificados e simulados em ambiente controlado e inde-pendente da aplicação principal. Isto garante que erros de desenvolvimento não sejam propagados, em razão da vali-dação que pode ser realizada pelos usuários antes da pu-blicação de uma nova versão da aplicação. Estas ferramen-tas também podem iniciar e parar, individualmente, todos os módulos do sistema. No mesmo servidor, as aplicações em teste podem rodar lado a lado com as que já estão em execução, fazendo com que uma possível alteração nesta possa ser feita sem parada do processo. Análises da utili-zação do processador e das estatísticas de comunicação dos módulos do sistema e redes de comunicações também estão incluídas para auxiliar na depuração e manutenção do sistema.
Arquitetura
Clientes Web
- Monitoramento e operação remota - Manutenção Rede de Supervisão (Ethernet - Simples/Redundante) Rede de Aquisição (Ethernet - Simples/Redundante) - Relatórios - Monitoramento
- Integração com ERP / Banco de Dados
iPad
Rede Corporativa (Ethernet) Firewall Servidores de Histórico (Simples/Redundante) Servidores de Dados (Simples/Redundante) Firewall
Operação Manutenção Engenharia
Estações Clientes Tablets/Smartphones
Controladores e Equipamentos
Versatilidade e dinamismo que
atendem à qualquer aplicação.
“
Sem Fronteiras
A capacidade de engenharia distribuída do BluePlant permi-te a criação de ambienpermi-tes amigáveis e colaborativos para o desenvolvimento de aplicações. Um projeto pode ser com-partilhado por diversas estações de trabalho e alterado de forma simultânea pela equipe. Isto possibilita que diferentes usuários desenvolvam partes específicas da aplicação, re-duzindo significativamente as horas de engenharia. Os usu-ários também podem se conectar remotamente ao servidor do projeto, eliminando fronteiras e permitindo o desenvolvi-mento ao redor do mundo.
Alarmes Precisos
Vários níveis de alarmes podem ser definidos para cada ponto e/ou tag, além de uma diversidade de especificações de comportamentos, formas de registros, reconhecimen-tos e exibição. Há ainda um conjunto de definições prontas para uso que facilitam a engenharia de aplicação e reduzem custos de desenvolvimento.
O BlueWave é uma suíte revolucionária de produtos para a automação industrial e controle de processos, integrando de forma inovadora componentes de hardware e softwa-re em um único sistema. Sua tecnologia permite o corsoftwa-reto acompanhamento do ciclo de vida de suas aplicações, pro-movendo redução de riscos e custos de engenharia, comis-sionamento e manutenção do seu negócio.
Entre suas principais características, destacam-se a possi-bilidade de utilizar múltiplos controladores em um mesmo projeto, visualizar o processo em 3D, gestão de ativos, en-genharia distribuída, simulações, lógica segura IEC 61131-3 e muito mais.
Com mais de 30 anos de experiência no desenvolvimento de soluções e produtos para o mercado de automação, a Altus consolida seu elevado patamar tecnológico. O BlueWave, com sua avançada plataforma de software e hardware, está pronto para vencer os mais sofisticados desafios de auto-mação da atualidade. Rede de Supervisão (Ethernet - Simples/Redundante) Rede de Aquisição (Ethernet - Simples/Redundante) - Relatórios - Monitoramento
- Integração com ERP / Banco de dados
iPad
Rede Corporativa (Ethernet)
Servidor de Históricos (Simples/Redundante) Servidor de Dados (Simples/Redundante) Firewall
Operação Manutenção Engenharia Estações Cliente Tablets/Smartphones
Ethernet PROFIBUS-DP MODBUS-RTU altus P R OFIB US H E AD altus P R OFIB US H E AD altus P R OFIB US H E AD altus P R OF IB US H E AD Outros Fornecedores Rede HSDN Outros Subsistemas C ONTR OL PLC AC ONTR OL P LC BA L 2612 P LC AP LC AP LC B AC TIVE S TAND-B Y INACTIV E RL AGNDRL B ST AN D-BY ST AN D-BY INAC TI VE TU RN O NPL C A TU RN O NPL C B INAC TI VE altus Gerenciamento de Ativos
BluePlant Enterprise BluePlant Lite BluePlant Express BluePlant Student Pontos de
Comunicação EngineeringRuntime Runtime EngineeringRuntime Runtime EngineeringRuntime EngineeringRuntime
75 - - - - BP6400 -150 BP1203 BP1103 BP2203 BP2103 - -300 BP1205 BP1105 BP2205 BP2105 - -500 BP1207 BP1107 BP2207 BP2107 - -1500 BP1209 BP1109 BP2209 BP2109 - BP4400 2500 BP1211 BP1111 - - - -5000 BP1213 BP1113 - - - -15000 BP1215 BP1115 - - - -25000 BP1217 BP1117 - - - -50000 BP1219 BP1119 - - - -100000 BP1221 BP1121 - - - -Ultimate BP1299 BP1199 - -
-BluePlant
Acessórios Código DescriçãoBP9501 Cliente web de visualização para Internet Explorer BP9601 Cliente rich completo para BluePlant
BP9701 Cliente web completo para Internet Explorer
BP9901 Driver DNP 3.0 Cliente
BP9903 Driver IEC 61850 Cliente
As informações contidas neste material são de propriedade da Altus Sistemas de Automação S.A. e podem ser alteradas sem aviso prévio. Imagens meramente ilustrativas.
BRP0300 | Rev. B: 02/2016
