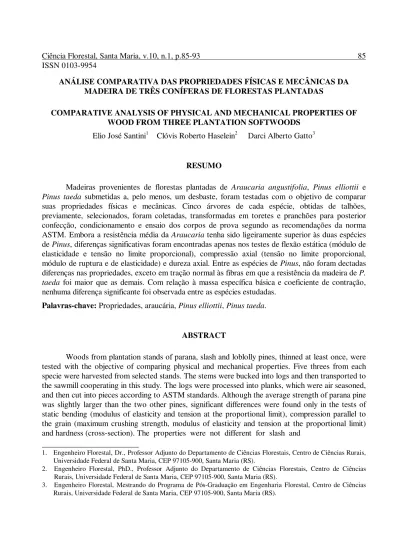

________________________
1. Engenheiro Florestal, Dr., Professor Adjunto do Departamento de Ciências Florestais, Centro de Ciências Rurais, Universidade Federal de Santa Maria, CEP 97105-900, Santa Maria (RS).
2. Engenheiro Florestal, PhD., Professor Adjunto do Departamento de Ciências Florestais, Centro de Ciências Rurais, Universidade Federal de Santa Maria, CEP 97105-900, Santa Maria (RS).
3. Engenheiro Florestal, Mestrando do Programa de Pós-Graduação em Engenharia Florestal, Centro de Ciências
ANÁLISE COMPARATIVA DAS PROPRIEDADES FÍSICAS E MECÂNICAS DA MADEIRA DE TRÊS CONÍFERAS DE FLORESTAS PLANTADAS
COMPARATIVE ANALYSIS OF PHYSICAL AND MECHANICAL PROPERTIES OF WOOD FROM THREE PLANTATION SOFTWOODS
Elio José Santini1 Clóvis Roberto Haselein2 Darci Alberto Gatto3
RESUMO
Madeiras provenientes de florestas plantadas de Araucaria angustifolia, Pinus elliottii e
Pinus taeda submetidas a, pelo menos, um desbaste, foram testadas com o objetivo de comparar
suas propriedades físicas e mecânicas. Cinco árvores de cada espécie, obtidas de talhões, previamente, selecionados, foram coletadas, transformadas em toretes e pranchões para posterior confecção, condicionamento e ensaio dos corpos de prova segundo as recomendações da norma ASTM. Embora a resistência média da Araucaria tenha sido ligeiramente superior às duas espécies
de Pinus, diferenças significativas foram encontradas apenas nos testes de flexão estática (módulo de
elasticidade e tensão no limite proporcional), compressão axial (tensão no limite proporcional, módulo de ruptura e de elasticidade) e dureza axial. Entre as espécies de Pinus, não foram dectadas
diferenças nas propriedades, exceto em tração normal às fibras em que a resistência da madeira de P.
taeda foi maior que as demais. Com relação à massa específica básica e coeficiente de contração,
nenhuma diferença significante foi observada entre as espécies estudadas.
Palavras-chave: Propriedades, araucária, Pinus elliottii, Pinus taeda.
ABSTRACT
loblolly pines, except in tension perpendicular to the grain, where the strength of loblolly pine was higher than the others. No differences were found for specific gravity and shrinkage among the species.
Key words: Wood properties, parana pine, slash pine, loblolly pine.
INTRODUÇÃO
A Araucaria angustifolia foi considerada durante um longo período a principal matéria-prima
madeireira de importância econômica no sul do País. A exploração desordenada, realizada desde o início do século, reduziu drasticamente suas reservas, trazendo dificuldades para a indústria madeireira que não se preveniu contra a falta do produto.
Nas décadas de 60 e 70, mediante incentivos governamentais, foram introduzidas espécies exóticas de rápido crescimento, com o objetivo de aumentar os estoques de madeira para abastecer a indústria. No sul do País, as coníferas que melhor se adaptaram foram Pinus elliottii e Pinus taeda,
originários do sul dos Estados Unidos, bem como espécies do gênero Eucalyptus, uma folhosa
procedente da Austrália. Todavia, os projetos deveriam contemplar, por exigência legal, uma determinada porcentagem da área com espécies nativas, e a araucária foi uma das escolhidas.
Atualmente, a disponibilização da matéria-prima, proveniente de florestas plantadas dessas coníferas, induz o mercado consumidor a preocupar-se com a qualidade da madeira. O conhecimento de suas propriedades fornece informações importantes para as diversas fases de processamento industrial, bem como para a utilização do produto final. Entretanto, as características tecnológicas da madeira variam com a espécie, procedência, idade, sítio e altitude (LADRACH, 1986). O efeito da localização geográfica sobre o módulo de ruptura (MOR) e módulo de elasticidade (MOE) em flexão estática foi comprovado por McALISTER & CLARK III (1991). Além disso, particularmente nos gêneros Pinus e Araucaria, as características tecnológicas são influenciadas também pela
presença de madeira com propriedades diferenciadas, como lenhos de reação, juvenil, inicial e tardio (KELLISON, 1981).
O lenho juvenil é indesejável por ser menos resistente e mais flexível do que o lenho adulto, em razão da menor massa específica, traqueóides mais curtos, maiores ângulos fibrilares, paredes celulares mais finas, maiores diâmetros de lumens, menor percentagem de lenho tardio, mais lenho de compressão e alta contração longitudinal (BIBLIS et al., 1993; PEARSON & GILMORE, 1971).
Em geral, a madeira de árvores mais jovens, constituída de alta percentagem de lenho juvenil na seção do tronco, possui propriedades mecânicas mais baixas que nas árvores maduras. PEARSON & GILMORE (1980) demonstraram que o MOR em madeiras juvenil e adulta de árvores de quinze anos correspondeu, em média, a 48 e 76%, respectivamente, do lenho adulto de árvores com 41 anos de idade.
O WOOD HANDBOOK (1987) relata que a madeira de P. elliottii e P. taeda,
g/cm3 para a massa específica básica e 113000 kgf/cm2 para o MOE a 12% de umidade.
Pesquisas, conduzidas no Brasil, evidenciaram para Pinus sp de 20 anos e madeira de árvores
maduras de Araucaria, respectivamente, massa específica de 0,42 e 0,58 g/cm3 a 15% de umidade, e
MOE de 60000 e 105000 kgf/cm2 (STUMPP, 1992). Analisando as propriedades da madeira de
povoamentos com 18 anos de idade, TOMASELLI (1980) constatou que a massa específica e a resistência a flexão estática da Araucaria angustifolia foram maiores do que para P. elliottii e P.
taeda.
DURLO (1988) verificou que a massa específica da madeira de desbaste de plantios de Pinus
elliottii com 15 anos, determinada a 12% de umidade, variou entre 0,37 e 0,53 g/cm3, ao passo que
o MOE oscilou entre 56000 e 138000 kgf/cm2.
Os poucos estudos, conduzidos acerca da qualidade da madeira das florestas plantadas com incentivos fiscais, evidenciam resultados bastante variáveis entre regiões e uma larga amplitude de variação dos dados. Embora essas variações sejam comuns em pesquisas dessa natureza, as intervenções silviculturais e de manejo, bem como as diferenças edafo-climáticas regionais também contribuem para as desigualdades tecnológicas.
O presente trabalho teve como objetivo comparar entre sí, as propriedades físicas e mecânicas da madeira de Araucaria angustifolia, Pinus elliottii e Pinus taeda oriundas de florestas
plantadas no sul do Brasil, bem como confrontá-las com informações disponíveis na literatura.
MATERIAL E MÉTODOS
O material, utilizado no presente estudo, foi coletado na Empresa Araupel S.A., localizada em Quedas do Iguaçu – PR. Árvores de Pinus elliottii e Pinus taeda obtidas de povoamentos
individuais com 13 anos, submetidos a um desbaste entre o 8o e 10o ano, e de Araucária angustifolia
com 19 anos, que já haviam sofrido dois desbastes, aos 10 e 15 anos, foram abatidas em talhões, previamente, selecionados.
Em cada um dos talhões sorteados, mediu-se o diâmetro à altura do peito (DAP) de todas as árvores, com base no qual se determinou a média aritmética (X) e o desvio padrão (DP). Com base nessas informações, identificaram-se as árvores de boa forma florestal que se encontravam no intervalo DAP = X ± DP, e mais próximas dos pontos de amostragem, previamente, selecionados. Os valores de X, encontrados para as duas espécies de Pinus e para a Araucaria, foram
respectivamente, 23 cm e 24 cm.
Para determinar a massa específica básica da madeira, foram abatidas cinco árvores de cada espécie estudada, retirando-se um disco de cada uma das seis posições predeterminadas: 0 (base), DAP, 25, 50, 75 e 100% da altura comercial. O diâmetro mínimo, admitido para confecção do disco, foi de 8,0 cm. Após sua confecção, os discos foram codificados e embalados em sacos plásticos, para minimizar a perda de umidade.
transformadas em toras de 2,50 m. Após o seccionamento, sorteou-se uma única tora de cada árvore, segundo a recomendação D 5536-94 da norma ASTM (1995), da qual retirou-se um pranchão central, de 8,0 cm de espessura com a medula incluída, e bem-orientado. O emprego da norma norte-americana, além de qualificar a madeira para o mercado dos Estados Unidos, permite a comparação com as espécies de Pinus que crescem na forma nativa naquele país.
Todo o material foi transportado para o Laboratório de Produtos Florestais do Departamento de Ciências Florestais da Universidade Federal de Santa Maria onde os discos foram mantidos submersos em água até a saturação, e os pranchões, gradeados em local arejado para uma secagem lenta e gradual.
Depois de secos, a espessura dos pranchões foi reduzida de 8,0 para 6,0 cm por meio de uma plaina desengrossadeira. Em seguida, foram transformados em peças de 6,0 x 6,0 cm, tendo-se o cuidado de eliminar a presença da medula.
Os procedimentos de confecção, condicionamento e ensaio dos corpos de prova seguiram a recomendação D 143-94 da norma ASTM (1995). Nos ensaios de flexão estática, empregou-se o método secundário para confecção dos corpos de prova, com dimensões de 2,5 x 2,5 x 41,0 cm. O número de corpos de prova, bem como suas dimensões, velocidade do ensaio e demais informações para cada uma das propriedades analisadas são apresentadas na Tabela 1.
TABELA 1: Velocidade de ensaio, número e dimensões dos corpos de prova utilizados na determinação das propriedades físicas e mecânicas das três coníferas.
PROPRIEDADE
CORPO DE PROVA VELOCIDADE
DE ENSAIO N./
ÁRVORE
N./ ESPÉCIE
DIMENSÕES (cm)
(mm/min)
Massa específica básica 6 30 discos -
Coeficiente de contração 3 15 5,0 x 5,0 x 15,0 -
Flexão estática 4 20 2,5 x 2,5 x 41,0 1,3
Compressão axial 3 15 5,0 x 5,0 x 20,0 0,6
Compressão normal às fibras 3 15 5,0 x 5,0 x 15,0 0,3
Cisalhamento R e T 6 30 5,0 x 5,0 x 6,25 0,6
Tração normal às fibras R e T 6 30 5,0 x 5,0 x 6,25 2,5
Fendilhamento 6 30 5,0 x 5,0 x 9,52 2,5
Dureza Janka A, R e T 3 15 5,0 x 5,0 x 15,0 6,0
Em que: A = axial; R = radial; T = tangencial
Após sua confecção, os corpos de prova foram condicionados em câmara climática a uma temperatura de 20°C e 65% de umidade relativa. Nessas condições, foram mantidos até que não ocorressem mais variações em peso, ou seja, até a madeira atingir uma umidade de equilíbrio de, aproximadamente, 12%.
prova pelo método B da norma ASTM 2395-93 (1995). Após, eles foram submetidos à secagem até massa constante, como indicado no método D 4442-92 da mesma norma, calculando-se, então, a massa específica básica por meio da relação massa seca/volume saturado (ASTM, 1995).
Para a execução dos testes mecânicos, utilizou-se uma máquina universal de ensaio da marca Amsler, com capacidade para 20 toneladas, e dotada de acessórios específicos para cada teste. As leituras de carga e deformação foram obtidas por meio de um sistema informatizado de aquisição de dados, transferidas para uma planilha eletrônica e, posteriormente, procedeu-se à análise, usando-se pacotes estatísticos.
Por meio de um software estatístico, comparou-se as propriedades da madeira das três espécies estudadas mediante da análise da variância, desvio padrão, intervalo de confiança e probabilidade de erro.
RESULTADOS E DISCUSSÃO
A comparação entre as propriedades físicas e mecânicas da madeira de Pinus elliottii, Pinus
taeda e Araucaria angustifolia, bem como a análise estatística dos dados são apresentadas na Tabela
2. Além do valor médio calculado para cada espécie, são mostrados também para cada propriedade, o intervalo de confiança, desvio padrão, coeficiente de variação, e probabilidade de erro. Para comprovar a existência de diferença ou igualdade estatística entre as médias, utilizou-se o teste LSD (least significance difference) ao nível de 5% de probabilidade de erro.
A massa específica básica não mostrou diferença significativa entre as três espécies estudadas, confirmando estudos anteriores (TOMASELLI, 1980), sendo que as médias oscilaram entre 0,40 e 0,41 g/cm3. Os baixos valores de desvio padrão e coeficiente de variação evidenciam a
pequena variabilidade dos dados, e foram menores que aqueles apresentados na literatura (WOOD HANDBOOK, 1987; IBAMA, 1993).
Embora os coeficientes de contração radial, tangencial e volumétrica, encontrados para a madeira de Pinus elliottii, tenham sido menores que aqueles observados para as outras duas
espécies, nenhuma diferença significativa entre eles foi detectada. Entretanto, a comparação das médias mostrou coeficientes de variação, relativamente, altos o que evidencia uma variabilidade, razoavelmente, grande entre os valores de contração determinados.
Em flexão, não foi detectada diferença significa entre os MOR das três coníferas. Porém, o MOE e tensão, no limite de proporcionalidade (σLP) da madeira de Araucaria, foram
significativamente superiores àqueles encontrados para as espécies de Pinus. A comparação das
médias pelo teste LSD evidencia ainda que, em P. elliottii e P. taeda, essas propriedades não diferem
entre si.
TABELA 2: Quadro comparativo das propriedades físicas e mecânicas da madeira de três coníferas provenientes de florestas plantadas.
PROPRIEDADE VALOR MÉDIO1 ± ERRO s CV P
P. elliottii P. taeda A. angustifolia %
Massa específica básica 0,41 ± 0,02a 0,41 ± 0,02a 0,40 ± 0,02a 0,04 3,2 0,4079 Coeficiente de contração:
radial tangencial volumétrica
3,9 ± 0,6a 5,8 ± 0,6a 9,8 ± 0,9a
4,4 ± 0,6a 6,5 ± 0,6a 10,9 ± 0,8a
4,4 ± 0,6a 6,1 ± 0,6a 10,4 ± 0,9a
1,1 1,2 1,5 26,0 19,6 14,5 0,3844 0,2550 0,1950 Flexão estática:
módulo de ruptura módulo de elasticidade
σLP
555 ± 43a 73266 ± 7898b
170 ± 14b
556 ± 46a 59561 ± 8349b
152 ± 16b
643 ± 43a 97636 ± 7898a
218 ± 15a
132 24262 44 22,6 31,6 24,4 0,0700 0,0001 0,0001 Compressão axial:
módulo de ruptura módulo de elasticidade
σLP
292 ± 22b 73531 ± 9533b
196 ± 25b
291 ± 24b 87606 ±10443b
186 ± 28b
373 ± 21a 119778 ±9159a
260 ± 25a
51,6 22928 61,7 23,5 24,5 28,7 0,0004 0,0001 0,0118 Compressão normal:
módulo de elasticidade
σLP 2595 ± 582a 54 ± 8a
2960 ± 555a 50 ± 6a
3334 ± 555a 58 ± 10a
900 13,0 30,4 23,2 0,1885 0,8242
Cisalhamento 85 ± 4a 87 ± 4a 91 ± 3a 14,0 16,0 0,2476
Tração normal às fibras 18 ± 2b 24 ± 2a 18 ± 2b 7,0 35,0 0,0020 Fendilhamento 4,5 ± 0,3a 4,8 ± 0,3a 4,8 ± 0,3a 1,0 21,3 0,4144 Dureza Janka:
radial tangencial axial
224 ± 31a 293 ± 43a 336 ± 35b
222 ± 31a 302 ± 43a 315 ± 35b
236 ± 33a 252 ± 45a 370 ± 36a
52 73 60 22,9 25,9 17,6 0,7978 0,2376 0,0987 Em que: 1 Densidade básica em g/cm3; coeficiente de contração em %; propriedades mecânicas em kgf/cm2; σ
LP =
tensão no limite de proporcionalidade; s = desvio padrão nas unidades especificadas; CV = coeficiente de variação, em %; P = probabilidade de erro; Em cada linha, médias seguidas da mesma letra não diferem entre si pelo teste LSD (P > 0,05).
Em compressão axial às fibras, tanto o MOR e o MOE como a σLP foram significativamente maiores para madeira de Araucaria do que para as de P. elliottii e P. taeda, sendo que os valores
das duas últimas não diferiram entre si em níveis de probabilidade de erro inferiores a 1%. Por outro lado, em compressão normal às fibras, foi detectada uma igualdade estatística entre as três espécies de coníferas, tanto para o MOE como para a σLP. Entretanto, a elevada probabilidade de erro (82%), verificada para a σLP, sugere a possibilidade da diferença ser em virtude do acaso.
Apesar dos valores não diferirem estatisticamente, a Araucaria apresentou uma resistência
média ao cisalhamento (91 kgf/cm2), ligeiramente, superior às madeiras de
Pinus. Já com relação ao
FIGURA 1: Comparação entre os valores de MOR (a) e de MOE (b), observados e de literatura, para as madeiras de Araucaria (Ar), P. elliottii (Pe) e P. taeda (Pt).
A madeira de P. taeda foi a mais resistente em tração normal às fibras (24 kgf/cm2), enquanto
que tanto o P. elliottii como a Araucaria apresentaram o mesmo valor de 18 kgf/cm2, a uma
probabilidade de erro de 0,2%. A variabilidade evidenciada, pelo alto coeficiente de variação (35%), deve-se à dispersão nos dados resultantes do uso de corpos de prova orientados nos dois sentidos, uma vez que, tanto a área de contato entre os raios e as células axiais como a transição lenho tardio-lenho inicial, possuem baixa resistência à tração perpendicular.
A dureza, nos sentidos radial e tangencial, foi igual entre as três espécies estudadas, porém no sentido axial, a resistência média de 370 kgf/cm2, encontrada para a madeira de
Araucaria, foi
significativamente maior que as demais. Nenhuma diferença foi observada entre os valores 336 e 315 kgf/cm2 obtidos, respectivamente, para as madeiras de
P. elliottii e P. taeda nesse mesmo sentido.
Os valores médios, observados no presente estudo, para flexão estática e massa específica, foram inferiores àqueles citados na literatura para madeiras provenientes de florestas nativas de
Pinus (USA) e Araucaria o que pode ser atribuído aos fatores de sítio e à idade do povoamento. A
madeira de Araucaria foi a que apresentou valores mais próximos daqueles encontrados em madeira
adulta da mesma espécie. Árvores originárias de florestas maduras são formadas quase que, na sua totalidade, de madeira adulta, possuindo maior resistência mecânica que a obtida de povoamentos jovens. A presença de células, relativamente, mais longas e de paredes mais espessas, bem como a maior proporção de lenho tardio, conferem à madeira adulta maior massa específica e, consequentemente, propriedades de resistência mais elevadas.
0 200 400 600 800 1000 1200
M
O
R
(
kg
f/
cm
2
)
Ar Pe Pt
Observado Wood Handbook
a
0 20000 40000 60000 80000 100000 120000 140000
M
O
E
(
k
g
f/
c
m
2
)
Ar Pe Pt
Observado Wood Handbook
CONCLUSÕES
A análise comparativa da madeira, das três coníferas provenientes de florestas plantadas, evidenciou que nenhuma diferença significante foi observada na massa específica básica e no coeficiente de contração. De um modo geral, os valores médios das propriedades mecânicas da
Araucaria angustifolia foram numericamente maiores que as duas espécies de Pinus, porém
diferenças significativas foram encontradas apenas em flexão estática (MOE e σLP), em compressão axial e dureza axial. Os valores de resistência mecânica foram iguais entre as duas espécies de Pinus,
com exceção do teste de tração normal às fibras onde o valor encontrado para P. taeda foi
estatisticamente diferente, ao nível de 5% de probabilidade, do P. elliottii e da Araucaria.
Recomenda-se a condução de novos estudos com material de árvores maduras, para comparar a qualidade da madeira adulta entre as espécies. Adicionalmente, sugere-se estabelecer correlações entre as propriedades da madeira e as características de crescimento, tais como lenho juvenil, percentagem de lenho tardio e largura do anel de crescimento.
AGRADECIMENTO
Os autores agradecem à empresa Araupel S.A., por possibilitar a realização deste trabalho.
REFERÊNCIAS BIBLIOGRÁFICAS
ASTM. American Society for Testing and Materials. Standard methods of testing small clear specimens of timber, D 143-94. Philadelphia, 1995a.
___. Test methods for specific gravity of wood and wood-base materials., D 2395-93. Philadelphia, 1995b.
___. Test methods for direct moisture content measurement of wood and wood-base materials., D 4442-92. Philadelphia, 1995c.
___. Practice for sampling forest trees for determination of clear wood properties., D 5535-94. Philadelphia, 1995d.
BIBLIS, E.J.; BRINKER, R.; CARINO, H.F. et al. Effect of stand age on flexural properties and
grade compliance of lumber from loblolly pine plantation timber. For. Prod. J., Madison, v. 43, n.2, p. 23-28, feb. 1993.
DURLO, M.A. Determinação de variáveis para caracterização de Pinus elliottii com finalidade
estrutural. In: CONGRESSO FLORESTAL ESTADUAL 6., 1988. Nova Prata, RS. Anais ...
Nova Prata, 1988. p. 1097 - 1113.
KELLISON, R.C. Characteristics affecting quality of timber from plantations, their determination and scope for modification. In: IUFRO WORLD CONGRESS 17., 1981, Kyoto. Proceedings ...
Kyoto, 1981. p. 77-87.
LADRACH, W.E. Control of wood properties in plantations. In: IUFRO WORLD CONGRESS 18., 1986, Ljubljana. Proceedings ... Ljubljana, 1986. p. 369-379.
McALISTER, R.H.; CLARK III, A. Effect of geographic location and seed source on the bending properties of juvenile and mature loblolly pine. For. Prod. J., Madison, v. 41, n. 9, p. 39-42, Sept. 1991.
PEARSON, R.G.; GILMORE, R.C. Characterization of the strength of juvenile wood of loblolly pine (Pinus taeda). For. Prod. J., Madison, v. 21, n. 1, p. 23-30, May 1971.
___. Effect of fast growth rate on the mechanical properties of loblolly pine. For. Prod. J., Madison, v. 30, n. 5, p. 47-54, May 1980.
STUMPP, E. Valores físicos-mecânicos de Pinus spp. em comparação com Araucaria angustifolia.
In.: CONGRESSO FLORESTAL ESTADUAL 7., 1992, Nova Prata, RS. Anais ... Nova Prata, 1992. p. 1413-1420.
TOMASELLI, I. Comparação da qualidade da madeira de Araucaria angustifolia e Pinus spp.
produzida em reflorestamentos. In.: ENCONTRO DA IUFRO SOBRE PROBLEMAS FLORESTAIS DO GÊNERO ARAUCARIA, 1979, Curitiba. Anais ... Curitiba, 1980. p. 286-291.
