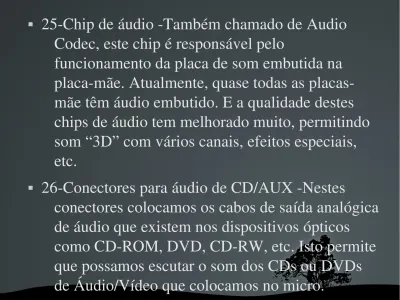

25Chip de áudio Também chamado de Audio Codec, este chip é responsável pelo funcionamento da placa de som embutida na placamãe. Atualmente, quase todas as placas mãe têm áudio embutido. E a qualidade destes chips de áudio tem melhorado muito, permitindo som “3D” com vários canais, efeitos especiais, etc. 26Conectores para áudio de CD/AUX Nestes conectores colocamos os cabos de saída analógica de áudio que existem nos dispositivos ópticos como CDROM, DVD, CDRW, etc. Isto permite que possamos escutar o som dos CDs ou DVDs
27Conectores de áudio para o gabinete Alguns gabinetes possuem em sua parte frontal conexões para fones de ouvido e microfone. Para que eles funcionem é necessário encaixar os fios que saem destas conexões nestes conectores. 28 e 30Chips de rede Não é só o som embutido que está virando um padrão nas placasmãe modernas. As placas de rede estão se tornando cada vez mais comuns. Algumas placas possuem inclusive “duas” placas de rede embutidas, uma para conexão com a rede local e outra para conexão com a Internet em banda larga. É o caso deste modelo.
29LED para placa de vídeo AGP Este modelo de placamãe tem um LED que indica quando aplaca de vídeo é incompatível com a placamãe. Não é comum isto acontecer com modelos mais recentes de placas de vídeo. 31Slot AGP O Slot AGP (Accelerated Graphics Port) é usado exclusivamente por placas de vídeo e tem acesso rápido ao Northbridge. Assim como o PCi deverá ser substituído pelo PCI Express.
32Conectores Externos Estes conectores são
soldados diretamente na placamãe. A figura abaixo mostra os mesmo em um ângulo mais favorável.
33Gerador de clock É este o chip responsável pelo sinal de clock que alimenta a CPU e outros circuitos da placamãe. Ele utiliza as freqüências gerados pelos cristais. 34Regulador de voltagem É um conjunto de circuitos que receba a energia “suja” da fonte de alimentação e a transforma em uma energia mais “limpa”, ou seja, livre de interferências e variações. Quanto melhor for este regulador de voltagem mais qualidade terá uma placamãe. Além disso, o overclock em placas com bons reguladores de voltagem é mais fácil e estável.
35Conectores de alimentação para o ventilador Estas conexões existem para ligarmos os ventiladores do cooler da CPU, gabinete, etc. Nas placasmãe mais recentes estes conectores permitem também monitorar a velocidade dos ventiladores. 36Bateria O programa de configuração da placa mãe (SETUP) guarda os dados de configuração em uma memória RAM, normalmente conhecida por CMOS RAM. Para que as informações desta RAM não se percam quando o micro é desligado existe uma bateria. Esta bateria também é responsável pela alimentação do chip que contém
37Cristal Os cristai geram freqüências fixas e muito restáveis que são utilizadas para a criação dos sinais de clock da placa mãe. Jumpers são peças bem pequenas de plástico que possuem em seu interior parte de metal. Os jumpers são encaixados em pinos existentes na placamãe ou em placas de expansão. Assim que o jumper é colocado nestes pinos ele “fecha” o contato entre estes pinos. É como se fosse uma chave ligadesliga. O jumper colocado equivale à “ligado” e os pinos sem jumper equivalem a “desligado”.
Equipamentos de Proteção..
>>> Nem sempre a energia elétrica que alimenta nosso micro é “limpa”, ou seja, livre de intercorrências que alteram a forma de onda do sinal elétrico. Existem vários tipos de problemas que podem ocorrer na rede elétrica tais como: ruídos, transientes, picos de tensão, quedas de tensão (subtensão), elevação da tensão (sobretensão), falta de energia, etc.
>>> Para cada tipo de problema elétrico existe um equipamento de proteção. Os mais comuns encontrados no comércio são:
Filtro de Linha
Como o próprio nome diz, são utilizados para “filtrar” a energia elétrica que alimenta o micro. Ele é adequado para resolver os problemas de ruídos, transientes e picos de tensão. Infelizmente a grande maioria dos filtros de linha existentes no mercado nacional não passa de uma simples “extensão bonitinha”. Isto não quer dizer que não existem filtros de boa qualidade, mas desconfie de filtros com valor abaixo de R$ 15,00. Uma dica: existem alguns filtros de linha que possuem protetores de linha telefônica incorporados. Estes protetores conseguem evitar que problemas elétricos, como picos de tensão por exemplo, atinjam o micro através do fio da rede telefônica.
Régua Elétrica
Réguas não passam de uma extensão sofisticada.
Estabilizadores
de tensão
Estes equipamentos são utilizados na prevenção de sub e sobretensão. Também temos que procurar os de melhor
qualidade, pois existem muitos estabilizadores de qualidade duvidosa no mercado. Estabilizador não é mágico, ou seja, ele só consegue resolver as sub/sobretensões em uma
determinada faixa especificada em seu manual. Assim, se a energia fornecida estiver fora da faixa, o estabilizador não vai funcionar. Quase todos os estabilizadores possuem um filtro de linha embutido, dispensando o uso deste. Observação: da
mesma forma que o filtro de linha, existem estabilizadores com protetores telefônicos, como o mostrado na figura anterior.
Qual estabilizador e melhor mono,ou
bivolt
Um utiliza uma fase o outro duas. na tua casa deves ter 120V, logo use um de uma fase. se for 220V use o de duas fases mas cuidado, aonde eu moro eu tenho até três fases de 120V cada, ai eu posso transformá-las em 120V, 220V e 380V. Mas se a tua rede de distribuição na tua cidade já é 220V, deves usar um monofásico de 220V.
Nobreaks [1]
Os No-breaks são os equipamentos que fornecem o maior grau de proteção contra problemas na rede elétrica. Na verdade, para simplificar, podemos considerar o No-break como sendo o conjunto de um estabilizador associado a uma bateria. Enquanto o estabilizador presente no No-break estiver trabalhando dentro da faixa, a bateria fica ociosa. Se a energia fornecida sai da faixa, a bateria entra em ação complementando ou fornecendo a energia necessária para o funcionamento do micro. Por isso o No-break possui uma “autonomia”, ou seja, tempo em que suporta fornecer energia. Como possui estabilizador embutido, ele também protege contra sub/sobretensão. Quase todos possuem também um filtro de linha embutido.
Nobreaks [2]
Alguns No-breaks possuem “inteligência”, ou seja, podem se comunicar com o micro de modo a executar algumas tarefas de manutenção como Backup de segurança, por exemplo, quando ocorrem falhas no fornecimento de energia.
o Breaks Offline (Standby
A energia é fornecida aos equipamentos diretamente pela concessionária (rede). Enquanto a rede elétrica está presente, o No Break somente re-carrega as baterias. As mudanças ou variações de voltagem e freqüência não são reguladas pelo No break Off-line (Standby) e passam por ele até seu equipamento. Quando estas se tornam muito bruscas, ou quando falta energia da rede de entrada, o módulo inversor do No Break entra em operação e converte a energia da bateria (DC) para energia AC a qual alimenta o equipamento a ele ligado. Esta tecnologia fornece esta proteção mínima requerida pelos equipamentos eletrônicos a um preço bastante acessível.
No Break Interativo SemiSenoidal
Nesta topologia, enquanto a rede elétrica gerada pela concessionária de energia está presente, é
ela quem alimenta o módulo Estabilizador e/ou Filtro de Linha o qual por sua vez alimenta aos
equipamentos conectados ao no break,
fornecendo-lhes uma rede elétrica condicionada, isenta de ruídos de linha e estável. Neste estado,
No Break Interativo SemiSenoidal
O ponto favorável do no break interativo (com módulo estabilizador/filtro de linha) em relação ao
no break não interativo (off-line, standby - não estabilizado) é além de estabilizar, filtrar e condicionar a rede, evitar as transferências desnecessárias para o módulo inversor perante
uma oscilação de tensão na entrada, visando o aumento da vida útil das baterias.
No Break Interativo Senoidal
Esta topologia possui as mesmas características e versatilidades mencionadas anteriormente para o no
break interativo semi-senoidal, com o acréscimo da forma de onda de saída ser senoidal (igual a
fornecida pela concessionária de energia elétrica). Indicado para alimentar equipamentos de pequeno e médio porte, que requeiram uma alimentação elétrica
de qualidade por se tratar de equipamentos de alta responsabilidade, ex.: servidores de redes, estações
No Break Online de Dupla Conversão
Destinado à utilização em redes elétricas críticas, alimentando a equipamentos sensíveis, esta topologia é a que melhor atende a todos os requisitos de desempenho e confiabilidade, com a versatilidade da utilização de software de gerenciamento e/ou controle, através de interface A característica fundamental deste tipo de equipamento é a geração própria e constante de uma energia pura, isolada da rede gerada pela concessionária de energia, isenta de ruídos elétricos, picos, oscilações de tensão e freqüência.
A topologia on-line dupla conversão caracteriza-se pelo no break caracteriza-ser composto por módulo retificador AC/DC que fornece alimentação às baterias (re-carregando-as) e ao inversor DC/AC ao mesmo tempo. O módulo inversor opera 100%
do tempo, alimentando constantemente à carga (equipamentos conectados ao no break). Não
existe tempo de comutação pois é sempre o inversor que alimenta à carga.
Outras duas grandes vantagens dos no breaks on-line dupla conversão estão na aceitação de variações de freqüência de
entrada, estabilizando-as na saída, tornando-os plenamente compatíveis com grupos geradores e o uso das baterias
somente nas faltas de energia ou mediante grandes oscilações de tensão. Eles suportam estes problemas e os corrigem sem a necessidade constante de utilização das baterias,
preservando-a e preservando-aumentpreservando-ando supreservando-a vidpreservando-a útil.
Este tipo de no break é recomendado para equipamentos de pequeno, médio e grande porte, redes vitais, equipamentos médico-hospitalares essenciais, sistemas de telecomunicações
e qualquer outro que necessite de energia elétrica de alta confiabilidade.'
Como escolher um nobreak correto
Como proceder se alguns equipamentos
possuem a indicação da potência consumida em Watts e outros em VA ?
Estas duas unidades são similares ou diferentes unidades de medida?
Watts e VA não são unidades
similares.
O Valor em Watts será menor que o valor correspondente em VA, devido ao “Fator de Potência” , em poucos casos o valor em watts poderá ser igual ao valor em VA.
O Fator de Potência é um número entre 0 e 1 que representa a fração da corrente que provê energia disponível para a carga.
Apenas em poucos casos, como por exemplo em filamentos incandescentes, tipo uma lâmpada elétrica, o fator de potência é igual a 1 (um).
Alguns fabricantes informam que 1va = 1w . não é sempre assim não.
Vamos entender melhor:
Potência Aparente - Medida em vA(volt amperes) Potência Ativa - Medida em W(Watts)
Calculo de como transformar Potência Aparente(vA) em Potência Ativa(W)
vA*FP= Potência Ativa (Todavia o calculo varia conforme o FP)
Uma base de calculo, sobre o que você usa: Estabilizador 300va com 0,7.
Monitor de 15” = 63W
Gabinete Básico custa em media= 150W a 200W. 150W + 63W = 213W “Valor Total”
213W/0,7= 304,2587142857143 Total Final= 304 ou “ 304va ”
Um computador que utiliza a rede elétrica de 120Volts e consome 5A terá o consumo de: Potência = 120x5 = 600VA
Para convertermos este valor para Watts: Watts = 600x0,65 = 390watts
Neste exemplo, nosso sistema consome
390Watts ou 600VA. Assumindo uma margem de segurança de 30% (ou superior), podemos
comprar um no-break com capacidade superior a 507Watts ou 780VA .
Potência
>> Tanto os estabilizadores quanto os No-breaks precisam ser adequados à potência elétrica dos equipamentos que serão ligados à0 eles. Ou seja, não adianta comprar um No-break com potência de 1 KVA (kilo-volt-ampère), se vamos ligar a este No-break um aparelho que consome 2 KVA de potência. Portanto, antes de comprar estabilizadores ou No-breaks faça um cálculo da potência exigida pelos equipamentos que serão ligados à eles. Os manuais dos micros, impressoras, monitores, etc. costumam possuir os dados de potência destes dispositivos.
