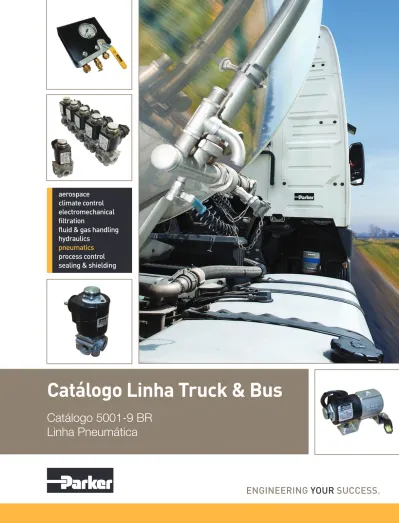

Catálogo Linha Truck & Bus

(1)

Parker Hannifi n Ind. Com. Ltda.

Divisão Automação

Av. Lucas Nogueira Garcez 2181 Esperança

12325-900 Jacareí, SP Tel.: 12 3954-5100 Fax: 12 3954-5262 www.parker.com.br

CYA N MA GENT A YELL OW BLA CK

Catálogo Linha Truck & Bus

Catálogo 5001-9 BR Linha Pneumática Escritórios Regionais

Belo Horizonte - MG

Rua Pernambuco, 353 Conjunto 306/307 Funcionários

30130-150 Belo Horizonte, MG Tel.: 31 3261-2566

Fax: 31 3261-4230

[email protected]

Campinas - SP

Av. José Rocha Bomfi m, 214 Edifício Frankfurt, Salas 127/128 Bairro Santa Genebra

13070-056 Campinas, SP Tel.: 19 3235-3400 Fax: 19 3235-2969 [email protected]

Jacareí - SP

Av. Lucas Nogueira Garcez, 2181 Esperança

12325-900 Jacareí, SP Tel.: 12 3954-5100 Fax: 12 3954-5262 [email protected]

Porto Alegre - RS

Av. Frederico Ritter, 1100 Distrito Industrial

94930-000 Cachoeirinha, RS Tel.: 51 3470-9144

Fax: 51 3470-9281 [email protected]

Recife - PE

Rua Santa Edwirges, 135 Bairro do Prado

50830-220 Recife, PE Tel.: 81 2125-8000 Fax: 81 2125-8009 [email protected]

Rio de Janeiro - RJ

Av. Nilo Peçanha, 50 6.º andar - Sala 617 Centro

20020-906 Rio de Janeiro, RJ Tel.: 21 2491-6868

Fax: 21 3153-7572 [email protected]

São Paulo - SP

Rodovia Anhanguera, km 25,5 Perus

05275-000 São Paulo, SP Tel.: 11 3915-8625 Fax: 11 3915-8602 [email protected]

Distribuidor autorizado Cat. 5001-9 BR 1000 04/15

(2)

CYA N MA GENT A YELL OW BLA CK

Catálogo 5001-9 BR

GARANTIA / CERTIFICAÇÃO

TERMO DE GARANTIA

A Parker Hannifin Ind. e Com. Ltda, Divisão Automação, doravante denominada simplesmente Parker, garante os seus produtos pelo prazo de 12 (doze) meses, incluído o da garantia legal (primeiros 90 dias), contados a partir da data de seu faturamento, desde que instalados e utilizados corretamente, de acordo com as especificações contidas em catálogos ou manuais ou, ainda, nos desenhos aprovados pelo cliente quando tratar-se de produto desenvolvido em caráter especial para uma determinada aplicação.

ABRANGÊNCIA DESTA GARANTIA

A presente garantia contratual abrange apenas e tão somente o conserto ou substituição dos produtos defeituosos fornecidos pela Parker. A Parker não garante seus produtos contra erros de projeto ou especificações executadas por terceiros. A presente garantia não cobre nenhum custo relativo à desmontagem ou substituição de produtos que estejam soldados ou afixados de

Seleção imprópria, falha ou uso impróprio dos produtos descritos neste catálogo podem causar morte, danos pessoais e/ou danos materiais.

A utilização correta desses produtos concede acréscimo a sua vida útil. Realize o descarte corretamente após o término da utilização, em observação e respeito às leis e normas ambientais em vigor.

alguma forma em veículos, máquinas, equipamentos e sistemas. Esta garantia não cobre danos causados por agentes externos de qualquer natureza, incluindo acidentes, falhas com energia elétrica, uso em desacordo com as especificações e instruções, uso indevido, negligência, modificações, reparos e erros de instalação ou testes.

LIMITAÇÃO DESTA GARANTIA

A responsabilidade da Parker em relação a esta garantia ou sob qualquer outra garantia expressa ou implícita, está limitada ao conserto ou substituição dos produtos, conforme acima mencionado.

CERTIFICAÇÕES ISO/TS/QS

ADVERTÊNCIA

ISO 9001:2008 ISO / TS 16949:2002 ISO 14001:2004

As informações contidas neste catálogo da Parker Hannifi n Ind. e Com. Ltda. e seus distribuidores autorizados, fornecem opções de produtos para aplicações por usuários que tenham habilidade técnica. É importante que você analise os aspectos de sua aplicação, incluindo as consequências de qualquer falha, e revise as informações que dizem respeito ao produto contido neste catálogo.

Devido à variedade de condições de operações e aplicações para estes produtos, o usuário, através de sua própria análise e teste, é o único responsável para fazer a seleção fi nal dos produtos e também para assegurar que o desempenho, a segurança da aplicação e os cuidados especiais requeridos sejam atingidos.

Os produtos aqui descritos com suas características, especifi cações e desempenhos são objetos de mudança pela Parker Hannifi n Ind. e Com. Ltda., a qualquer hora, sem prévia notifi cação.

QUERSABER MAIS

?

www.parker.com.br

TECNOLOGIAS DE MOVIMENTO E CONTROLE PARKER HANNIFIN

A Parker é líder global em tecnologias e sistemas de movimento e controle e tem sempre uma solução personalizada para proporcionar máxima rentabilidade aos setores agrícola, móbil, industrial e aeroespacial.

Especializada em desenvolver projetos customizados, a Parker é o único fornecedor capaz de integrar componentes pneumáticos, eletromecânicos, hidráulicos, de filtração, vedações e produtos para condução e controle de fluidos.

O alto padrão de qualidade de nossos produtos garante excelente compatibilidade às linhas de produção, resultando em maior produtividade e menores custos com manutenção.

Tudo sempre acompanhado de perto por uma equipe técnica altamente qualifi cada.

NO MUNDO

A Parker está presente em 48 países, com mais de 52.000 colaboradores diretos. Nossa rede de distribuição autorizada, a maior do segmento, conta com mais de 13.000 distribuidores, atendendo mais de 500.000 clientes em todo o mundo.

PARKER HANNIFIN

NO BRASIL

A Parker desenvolve uma ampla gama de produtos para o controle do movimento, fl uxo e pressão. Presente nos segmentos de petróleo e gás, geração de energia, mineração, siderúrgica, papel e celulose e na indústria em geral, a Parker atua com as linhas de automação pneumática e eletromecânica; refrigeração industrial, comercial e automotiva;

tubos, mangueiras e conexões; instrumentação; hidráulica;

fi ltração e vedações.

Ao todo, mais de 300 distribuidores autorizados em todo o país, oferecendo um excelente atendimento, material de treinamento e assistência técnica sempre que necessário.

Líder em desenvolvimento, projeto, manufatura e serviços de sistemas de controle e componentes, atuando no setor aeronáutico, militar, aviação geral, executiva, comercial e regional, sistemas de armas terrestres, helicópteros, geração de potência, mísseis e veículos lançadores.

AEROESPACIAL

Projeta, manufatura e comercializa uma linha completa de componentes e sistemas hidráulicos para fabricantes e usuários de máquinas e equipamentos dos setores industrial, aeroespacial, agrícola, construção civil, mineração, transporte e energia.

HIDRÁULICA

Componentes e sistemas para controle de fl uidos para refrigeração que proporcionam conforto e praticidade aos mercados agrícola, de refrigeração, alimentos, bebidas e laticínios, resfriamento de precisão, medicina e biociência, processamento, supermercados e transportes.

CLIMATIZAÇÃO E REFRIGERAÇÃO Fornecimento de sistemas e componentes

pneumáticos, de alta tecnologia, que aumentam a precisão e produtividade dos clientes nos setores agrícola, industrial, construção civil, mineração, óleo e gás, transporte, energia, siderurgia, papel e celulose.

PNEUMÁTICA

Fornecimento de sistemas e componentes eletromecânicos, de alta tecnologia, que aumentam a precisão e produtividade dos clientes nos setores da saúde, automobilístico, automação industrial, máquinas em geral, eletrônica, têxteis, fi os e cabos.

ELETROMECÂNICA Alto padrão de precisão e qualidade, em

projetos, manufaturas e distribuição de componentes, onde é necessário o controle de processos críticos nos setores químico/

refi narias, petroquímico, usinas de álcool e biodiesel, alimentos, saúde, energia, óleo e gás.

CONTROLE DE PROCESSOS Sistemas e produtos de fi ltração e

separação que provêm maior valor agregado, qualidade e suporte técnico aos clientes dos mercados industrial, marítimo, de transporte, alimentos e bebidas, farmacêutico, óleo e gás, petroquímica e geração de energia.

FILTRAÇÃO

Vedações industriais e comerciais que melhoram o desempenho de equipamentos nos mercados aeroespacial, agrícola, militar, automotivo, químico, produtos de consumo, óleo e gás, fl uid power, industrial, tecnologia da informação, saúde e telecomunicações.

VEDAÇÃO E BLINDAGEM

Projeta, manufatura e comercializa componentes para condução de fl uidos e direcionamento do fl uxo de fl uidos críticos, atendendo aos mercados agrícola, industrial, naval, transportes, mineração, construção civil, fl orestal, siderurgia, refrigeração, combustíveis, óleo e gás.

CONDUÇÃO DE FLUIDOS E GASES

(3)

Catálogo 5001-9 BR

índice Truck & Bus

linha pneumátiCa

Parker Hannifin Ind. Com. Ltda.

divisão Automação | Jacareí, sP | Brasil 1

Índice

PN Parker Descrição Página

700279 Cilindro Pneumático 7

712193 Válvula Alavanca 26

712244 Válvula Esfera 26

7001361 Cilindro a Vácuo 8

7109-021 Válvula Seletora 27

712143-TF Válvula Solenoide 12

712143-TH Válvula Solenoide 12

712143A-TH Válvula Solenoide 12

712179C Válvula Solenoide 9

712180-TF Válvula Solenoide 12

712274-TH Válvula Solenoide 11

712371A Válvula Botão 25

713077A Válvula Rotativa 21

7301-021 Regulador de Pressão 28

7322-003 Lubrificador 29

7360-002 Filtro de Ar 28

7600-002 Válvula Botão 25

7600-038-TF Válvula Solenoide 27 7600-038-TH Válvula Solenoide 27 7600-040-TF Válvula Solenoide 16 7600-040-TH Válvula Solenoide 16 7600-047A-TF Válvula Solenoide 15 7600-047A-TH Válvula Solenoide 15 7600-075RTF Válvula Solenoide 18 7600-075RTH Válvula Solenoide 18 7600-076RTH Válvula Solenoide 18 7600-077RTF Válvula Solenoide 18 7600-077RTH Válvula Solenoide 18 7600-078-TF Válvula Solenoide 15 7600-078-TH Válvula Solenoide 15 7600-145-TF Válvula Solenoide 17 7600-145-TH Válvula Solenoide 17 7600-145ATF Válvula Solenoide 17 7600-145ATH Válvula Solenoide 17

7600-162-TH Válvula Solenoide 9

7600-204RTH Válvula Solenoide 20 7600-231-TH Válvula Solenoide 12 7600-253-TF Válvula Solenoide 20 7600-323-TF Válvula Solenoide 20 7600-327-TF Válvula Solenoide 23 7600-331-TF Válvula Solenoide 13 7600-331-TH Válvula Solenoide 13 7600-344-TF Válvula Solenoide 16 7600-344-TH Válvula Solenoide 16 7600-346-TF Válvula Solenoide 21 7600-358-TF Válvula Solenoide 13 7600-358-TH Válvula Solenoide 13 7600-369-BE-TF Válvula Solenoide 22 7600-394-TH Válvula Solenoide 22

PN Parker Descrição Página

7600-405-EJ Válvula Solenoide 12 7600-411-TF Válvula Solenoide 14 7600-411-TH Válvula Solenoide 14 7600-421-TF Válvula Solenoide 18 7600-421-TH Válvula Solenoide 18 7600-422-TF Válvula Solenoide 10 7600-422-TH Válvula Solenoide 10 7600-425-28-01TF Válvula Solenoide 11 7600-433-TF Válvula Solenoide 10 7600-433-TH Válvula Solenoide 10 7600-435-TF Válvula Solenoide 17 7600M145-TF Válvula Solenoide 17 7600M145-TH Válvula Solenoide 17 7600M358-TF Válvula Solenoide 13 7600M358-TH Válvula Solenoide 13

7610-026A Cilindro Pneumático 8

7610-040 Cilindro Pneumático 7

7610-076 Cilindro Pneumático 7

7630-018 União Rotativa 9

7651-022 Regulador de Pressão 28 7651-023 Regulador de Pressão 28 7651-024 Regulador de Pressão 28 7651-025 Regulador de Pressão 28 7653-012-BD Filtro, Regulador e Lubrificador 29 7735-016-TF Válvula Solenoide 14 7735-016-TH Válvula Solenoide 14

VF15/132678 Válvula Piloto 23

Advertência 32

Índice por fabricante 33

(4)

Válvulas Direcionais Série Viking Xtreme

As Válvulas Direcionais Série Viking Xtreme são robustas e versáteis, uma combinação que proporciona uma alta performance com dimensões compactas nas mais variadas aplicações.

A alta capacidade de vazão e trabalho em temperaturas de até -40 C são características importantes dessa válvula.

Bomba de Combustível

O módulo de fornecimento de combustível consiste em uma bomba de deslocamento positivo do fl uido e uma válvula solenoide on/off de segurança. Também pode ser aplicado como uma bomba impulsionadora para fazer o retorno do combustível do motor. Este módulo é constituído pelos seguintes componentes:

SOLUÇÕES PARKER TRUCK & BUS

(5)

QUER SABER MAIS ?

www.parker.com/truck

SOLUÇÕES PARKER TRUCK & BUS

PROJETANDO FUTURO TRUCK & BUS

A promessa Parker

Muitas soluções de movimento e controle para aplicações em caminhões, ônibus e ferrovias envolvem padrões

diferentes dos produtos de prateleira. Assim a tendência para fornecer soluções de melhores práticas para as constantes exigências de aplicações especíﬁ cas de transporte vêm aumentando cada vez mais. Isso pode envolver a criação de montagens, subsistemas ou sistemas operacionais completos. Na Parker, nossos clientes escolhem o nível de integração que melhor se adapta às suas necessidades.

A Parker está movendo a indústria de transporte com uma extensa gama de produtos e, trás para o Brasil seus principais lançamentos oferecendo recursos aprimorados e as características de desempenho que são projetadas para proporcionar benefícios a aplicação direta. A Parker reconhece que o cliente tem muitas escolhas, por isso somos dedicados para fornecer o melhor custo beneﬁ cio (desempenho, custo, conﬁ abilidade e aumento de vendas). Em resumo, trata-se de fornecer a melhor experiência geral ao cliente.

MECANISMO DE CONTROLE

• Válvula do freio-motor;

• Válvula da trava do diferencial;

• Válvula de acionamento da buzina.

CONTROLE DE EMISSÕES

• Válvula e atuador do EGR;

• Válvula dosadora de AdBlue (sistema SCR).

SISTEMA LEVANTE DO TERCEIRO EIXO

• Válvula de controle modular;

• Kits de regulador de pressão.

CONTROLE PNEUMÁTICO DO ASSENTO

• Controles pneumáticos;

• Regulador de altura.

CONTROLE DA TRANSMISSÃO

• Válvula do acionamento da reduzida;

• Válvula para o sistema da caixa de transmissão.

BOMBA DE COMBUSTÍVEL

ACESSÓRIOS DO TANQUE DE AR

• Manifold de válvulas;

• Válvula de retenção;

• Válvula de segurança (PPV);

• Válvula de drenagem.

CONTROLE DA PTO

• Válvula solenoide para acionamento da tomada de força.

(6)

EMISSÕES DE DIESEL

1 - Dosagem de hidrocarbonetos;

2 - Regeneração térmica;

3 - Controle de refrigeração SCR (redução catalítica seletiva);

4 - Controle de ar e combustível.

DOSAGEM DE HIDROCARBONETOS

O sistema de dosagem de hidrocarboneto da Parker elimina a necessidade de resfriamento do injetor, enquanto oferece melhor pulverização para utilização de forma efi caz do combustível.

Este sistema reduz o acúmulo de resíduo indesejado na distribuição do combustível através do escape de ar sequenciado.

Redução de custos devido a menor quantidade de componentes e facilidade na montagem do sistema.

O Sistema de Dosagem de Hidrocarboneto controla a dosagem de diesel no escape do Catalizador de Oxidação de Diesel (DOC) para permitir a regeneração efi ciente do Filtro de Particula para Diesel (DPF).

O sistema consiste nos seguintes componentes principais:

• Válvula solenoide de dosagem de diesel;

• Válvula solenoide de escape de ar;

• Válvula solenoide de segurança para corte de combustível;

Recursos e Benefícios

Soluções de engenharia personalizada;

Pulverização e distribuição precisa do combustível;

Baixo custo de instalação;

Baixa manutenção;

Aplicações em veículos rodoviários e fora de estrada;

Totalmente integrado, testado e produtos calibrados;

Melhoria da confi abilidade.

DOSAGEM DE HI DROCARBONETO

(7)

EMISSÕES DE POLUENTE

Juntos podemos ajudá-lo na contribuição para atendimentos das normas de qualidade de ar.

O mercado automotivo requer cada vez mais controle nas emissões de poluentes e a Parker contribui como parceiro para soluções de qualidade de ar.

SISTEMA SCR – VÁLVULA PARA AQUECIMENTO E DOSAGEM DA URÉIA.

Válvulas de controle de refrigeração SCR da Parker permite o controle de aquecimento adequado para sistemas de exaustão de diesel (DEF). O design customizado permite a ﬂ exibilidade da montagem do sistema DEF.

CONTROLE DE COMBUSTÍVEL E AR

A ampla gama de válvulas para controle de combustível e ar da Parker proporcionam um melhor desempenho em veículos rodoviários e fora de estrada.

Soluções para controle de ﬂ uidos para PM e redução de NOx.

Normas Globais de emissões de poluentes gerados pelo diesel requerem soluções inovadoras e de baixo custo. Sistema de dosagem de hidrocarboneto da Parker elimina a necessidade de linhas de arrefecimento do injetor que faz a pulverização, oferecendo uma inigualável melhora na evaporação do combustível. Ele reduz o resíduo indesejado no bico injetor utilizando purga de ar sequenciado.

O sistema de dosagem de Hidrocarboneto da Parker elimina a necessidade de linhas de arrefecimento até o interior que realiza a pulverização, oferecendo uma melhora considerável na queima de combustível, reduzindo resíduos indesejados que sejam expurgados para a atmosfera. Menos componentes e facilidade de montagem do sistema reduzem os custos. A Parker garante pulverização e injeção precisa para aplicações em sistemas de queima de combustível.

A válvula de ar SCR proporciona o controle de ﬂ uxo dosador de uréia enquanto a válvula de refrigeração SCR permite o controle do aquecimento adequado para a uréia em condições de baixa temperatura.

As válvulas oferecem os seguintes benefícios:

• Conexões e conectores elétricos específi cos para aplicação;

• Atende Normas Internacionais de antipoluição: Euro 4 / Euro5 / Euro6 / US10 para a redução de NOx;

• Soluções compactas.

DOSAGEM DE HI DROCARBONETO

QUER SABER MAIS ?

(8)

Informações técnIcas painel de pRessuRização

Painel de Pressurização

Características técnicas

• Produto robusto, resistente em ambientes agressivos (concreto) e raios UV;

• Proteção metálica;

• Conjunto integrado formado por: regulador de pressão lacrado, manômetro glicerinado, válvula de alívio, válvula esfera de duas vias e conexões pneumáticas instantâneas.

Informações adicionais

Aplicação: controlar o sistema de pressurização do tanque de água dos caminhões betoneira e bomba de concreto.

Vantagens

• Rápida instalação do produto nos caminhões;

• Rápida pressurização e despressurização do sistema de ar do tanque d’agua durante utilização;

• Eliminação de componentes (produto monobloco);

• Redução de possíveis falhas no sistema, aumentando a confiabilidade no equipamento;

• Pressão da linha pneumática controlada (regulador de pressão lacrado);

• Fácil manutenção.

Consulte a Parker para determinar o código do produto.

Dimensões

201.6^`^2.0 75.0

10.0 120.0

n10.1 (2X)

140.0^`^1.0 135.0^`^1.0

46.5^`^1.0 2

2 2

1

(9)

Catálogo 5001-9 BR

Informações técnIcas truck & Bus

CilindRo pneumátiCo

Divisão automação | Jacareí, sP | Brasil 7

Cilindro Pneumático

Características técnicas

• Versão simples ação e retorno mola;

• Pressão de trabalho de 0 bar a 8,5 bar;

• Temperatura de trabalho de -10°C a +80°C;

• Fluido ar comprimido.

Informações adicionais

Fabricante: Mercedes

Aplicação: acionamento da reduzida do eixo traseiro.

Codificação

Características técnicas

• Versão dupla ação;

• Pressão de trabalho de 0 bar a 8 bar;

Informações adicionais

Fabricante: New Holland

Aplicação: acionamento do reversor da corrente do elevador.

Codificação

PN Parker PN Original Curso Conexão Kit de reparo

7610-076 A384 353 70 55 65 mm Rosca M10 x 1 700279-8002

700279 A345 353 70 55 65 mm Rosca M12 x 1,5 700279-8002

PN Parker PN Original Curso Conexão Kit de reparo

7610-040 84998750 138 mm Rosca 1/8 NPT 7610-040-8000

(10)

INFORMAÇÕES TÉCNICAS CILINDRO PNEUMÁTICO / CILINDRO A VÁCUO

Cilindro Pneumático

Cilindro a Vácuo

Características técnicas

• Versão simples ação e avanço por mola;

• Pressão de trabalho de 620 mmHg (vácuo) e -1 bar (máxima de vácuo);

• Fluido vácuo.

Informações adicionais

Aplicação: acionamento do freio motor.

Codifi cação

Características técnicas

• Versão simples ação, retorno por carga;

• Pressão de trabalho de 0 bar a 8 bar;

Informações adicionais

Fabricante: New Holland Aplicação: esticador da correia.

Codifi cação

PN Parker PN Original Curso Conexão Kit de reparo 7610-026A 84991736 91,6 mm Rosca 1/8 NPT 7610-026-8000

PN Parker PN Original Curso Kit de reparo 7001361 A374 144 70 18 42 mm 7001361-8000

(11)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

UNIÃO ROTATIVA / VÁLVULA SOLENOIDE

Parker Hannifi n Ind. Com. Ltda.

Divisão Automação | Jacareí, SP | Brasil 9

Características técnicas

• 3/2 vias/posições NF;

• Pressão de trabalho de 4,5 bar a 10 bar;

Informações adicionais

Fabricante: Scania e Rossetti

Aplicação: sistema de trava diferencial, acionamento da caixa reduzida, acionamento da tomada da força, acionamento do freio motor e acionamento da buzina.

Codifi cação

2

1 3

União Rotativa

Válvula Solenoide

Características técnicas

• 2/2 vias/posições NA;

• Pressão de trabalho de 8 bar;

Informações adicionais

Fabricante: New Holland

Aplicação: embreagem de acionamento do sistema do debulhador.

Codifi cação

PN Parker Tensão Conexão PN Original

Bobina Kit de reparo

Scania Rossetti

7600-162-TH 12 vcc Rosca M12 x 1,5 - 74.084.0159 1602-2002-TH 712179-8000

525090 -

712179C 24 vcc Rosca M12 x 1,5 303470 - 7160-084-TF 712179-8000

527303 -

PN Parker PN Original Conexão Kit de reparo

7630-018 84992800 Rosca M16 x 1,5 7630-018-8001

Para montagem em manifold, favor consutar a Parker.

(12)

INFORMAÇÕES TÉCNICAS VÁLVULA SOLENOIDE

Válvula Solenoide

2

1 3 2

Características técnicas

1 3

Informações adicionais

Fabricante: KLL

Aplicação: sistema de controle da suspensão pneumática KLL.

Codifi cação

Características técnicas

Informações adicionais

Fabricante: Scania, Volvo e Rossetti

Aplicação: acionamento do 3° eixo, caixa da reduzida, tomada de força, freio motor, buzina, suspensão a ar. Ajuste da coluna da direção e sistema de trava diferencial.

Codifi cação

Válvula Solenoide

7600-433-TH 12 vcc Rosca M12 x 1,5 8025400X21

7600-433-TF 24 vcc Rosca M12 x 1,5 8025400X19

Scania Volvo Rossetti

7600-422-TH 12 vcc Rosca M12 x 1,5 - - - 7600-398-21TH 7600-398-8000 7600-422-TF 24 vcc Rosca M12 x 1,5 1376794 1078316 700840164 7600-398-21TF 7600-398-8000

Não possui kit de reparo.

Para fornecimento do conector elétrico baioneta, favor consultar a Parker.

(13)

Catálogo 5001-9 BR

Informações técnIcas truck & Bus

VálVula solenoide

Divisão automação | Jacareí, sP | Brasil 11

2

1 3

2

1 3

Válvula Solenoide Série Global

Válvula Solenoide

Características técnicas

• Pressão de trabalho de de 4,5 a 12 bar;

Informações adicionais

Fabricante: Scania, Volvo e Mercedes

Aplicação: acionamento: 3° eixo, caixa da reduzida, tomada de força, freio motor, buzina, suspensão a ar. Ajuste da coluna de direção e sistema de trava diferencial.

Codificação

PN Parker Tensão Conexão PN Original Bobina Kit de reparo

7600-425-28-01TF 24 vcc Rosca M12 x 1,5 - 7600-398-21TF -

Características técnicas

• Pressão de trabalho de 600 mmHg até 8 bar;

• Fluido vácuo.

Informações adicionais

Aplicação: sistema de acionamento do freio motor a vácuo.

Codificação

PN Parker Tensão Conexão PN Original Bobina Kit de reparo

712274-TH 12 vcc Rosca 1/8 NPT A688 420 71 71 K593-701 712274-8000

(14)

INFORMAÇÕES TÉCNICAS VÁLVULA SOLENOIDE

2

1

Válvula Solenoide

Características técnicas

• Pressão de trabalho de de 0 a 10,5 bar;

Informações adicionais

Aplicação: sistema de acionamento da buzina.

Codifi cação

Características técnicas

Informações adicionais

Fabricante: FRT

Aplicação: sistema de bloqueio da porta de ônibus.

Codifi cação

2

1 3

PN Parker Tensão Conexão PN Original Bobina Conector cabo

712143A-TH 12 VCC Rosca 1/8 NPT A345 997 74 36 K593-701 Sim

712180-TF 24 VCC Rosca 1/8 NPT A345 997 71 36 K593-702 Não 712143-TH 12 VCC Rosca 1/8 NPT A364 997 71 36 K593-701 Sim 712143-TF 24 VCC Rosca 1/8 NPT A350 997 70 36 K593-702 Não

PN Parker Tensão Conexão PN Original Bobina Kit de reparo

7600-231-TH 12 VCC Rosca 1/8 BSP PPVA7600231TH K593-701 712177-8000

7600-405-EJ 24 VCC Rosca 1/8 BSP PPVA7600231TF 7160-053 712177-8000

(15)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA SOLENOIDE

Válvula Solenoide

2

1 3

2

1 3

Características técnicas

• 3/2 vias/posições NF

• Temperatura de trabalho de -10ºC a +55ºC;

Informações adicionais

Fabricante: Induscar

Aplicação: sistema de segurança da porta.

Codifi cação

7600-331-TH 12 VCC Tubo 1/4 - K593-701 712177-8000

7600-331-TF 24 VCC Tubo 1/4 91400042001 K593-702 712177-8000

Características técnicas

Informações adicionais

Fabricante: Mercedes, Madal Palfi nger e Planalto

Aplicação: acionamento do sistema do freio motor e da parada motor.

Codifi cação

PN Parker Tensão Conexão PN Original

Mercedes Madal Palfi nger Planalto

7600-358-TH 12 VCC Rosca 1/8 NPT A388 897 81 36 - - K593-701 7600-358-8000

7600-358-TF 24 VCC Rosca 1/8 NPT A388 897 82 36 EK1440 PNE 26000057 K593-702 7600-358-8000 7600M358-TH 12 VCC Rosca M12x1,5 A388 997 82 36 - K593-701 7600-358-8000

7600M358-TF 24 VCC Rosca M12x1,5 A388 997 81 36 - K593-702 7600-358-8000

(16)

INFORMAÇÕES TÉCNICAS VÁLVULA SOLENOIDE

Válvula Solenoide

Características técnicas

Informações adicionais

Codifi cação

2

1 3

2

1

Válvula Solenoide

Características técnicas

Informações adicionais

Codifi cação

7600-411-TH 12 VCC Rosca 1/8 NPT EV7254 7600-145-21TH 7600-075-8001

7600-411-TF 24 VCC Rosca 1/8 NPT EV7255 7600-145-21TF 7600-075-8001

7735-016-TH 12 VCC Rosca 3/8 NPT A695 997 00 36 K593-701 7735-016

7735-016-TF 24 VCC Rosca 3/8 NPT A665 997 71 36 7160-053 7735-016

1 3

(17)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA SOLENOIDE

Válvula Solenoide

Características técnicas

• Pressão de trabalho de de 0 a 10 bar;

Informações adicionais

Fabricante: Mercedes e Sistema Knorr

Aplicação: sistema de acionamento do freio motor, parada motor e reduzida (aplicada na APU).

Codifi cação

2

1 3

Mercedes Knorr

7600-078-TH 12 VCC Rosca M16 x 1,5 A000 420 46 71 II35190 7600-022-20TH 7600-078-8000 7600-078-TF 24 VCC Rosca M16 x 1,5 A000 420 47 71 II35191 7600-022-20TF 7600-078-8000

Mercedes Knorr

7600-047A-TH 12 VCC Rosca M16 x 1,5 A000 420 40 71 II35188 7600-022-20TH 7600-047A-8000 7600-047A-TF 24 VCC Rosca M16 x 1,5 A000 420 49 71 II35189 7600-022-20TH 7600-047A-8000

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Mercedes e Sistema Knorr

Aplicação: sistema de acionamento do freio motor, parada motor e reduzida (aplicada na APU).

Codifi cação

2

Saída 1 Saída 2

Entrada

1 3

2

1 3

(18)

INFORMAÇÕES TÉCNICAS VÁLVULA SOLENOIDE

2

1 3

Scania Agrale Damaeq

7600-040-TH 12 VCC Rosca 1/4 NPT - 6007.005.401.88.9 01670035 7600-040-21TH 7600-040-8000 7600-040-TF 24 VCC Rosca 1/4 NPT 301484 6012.011.028.00.7 01670034 7600-040-21TF 7600-040-8000

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Scania, Agrale e Damaeq

Aplicação: sistema de trava do diferecial, acionamento da caixa da reduzida, acionamento da tomada de força, acionamento do freio motor e acionamento da buzina.

Codifi cação

2

1 3

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Agrale

Aplicação: acionamento da tomada de força, freio motor e buzina.

Codifi cação

PN Parker Tensão Conexão PN Original Bobina Kit de reparo

7600-344-TH 12 VCC Rosca 1/4 NPT - 7600-145-21TH 7600-075-8001

7600-344-TF 24 VCC Rosca 1/4 NPT 6012.011.109.00.5 7600-145-21TF 7600-075-8001

1

(19)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA SOLENOIDE

2

1 3

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN)

Aplicação: acionamento do freio motor, reduzida e trava do diferencial.

Codifi cação

Características técnicas

Informações adicionais

Codifi cação

2

1 3

PN Parker Tensão Conexão PN Original Parker - Volks (MAN) Bobina Kit de reparo

7600-145-TH 12 VCC Rosca 1/4 NPT 2R0 907 631 7600-288-TH 7600-145-21-TH 7600-075-8000 7600-145-TF 24 VCC Rosca 1/4 NPT 2T0 907 631 7600-288-TF 7600-145-21TF 7600-075-8000 7600M145-TH 12 VCC Rosca M10 X 1 2R0 907 631A 7600M288-TH 7600-145-21-TH 7600-075-8000 7600M145-TF 24 VCC Rosca M10 X 1 2R0 907 631B 7600M288-TF 7600-145-21TF 7600-075-8000 7600-145ATH 12 VCC Rosca 1/4 NPT 2S0 907 631 7600-288ATH 7600-145A21TH 7600-075-8000

7600-145ATF 24 VCC Rosca 1/4 NPT - - 7600-145A21TF 7600-075-8000

PN Parker Tensão Conexão PN Original Parker - Volks (MAN) Bobina Kit de reparo

7600-435-TF 24 VCC Rosca 1/4 NPT 2R0 907 631B 7600-420-TF 7600-145-21TF 7600-075-8000

(20)

INFORMAÇÕES TÉCNICAS VÁLVULA SOLENOIDE

Válvula Solenoide Válvula Solenoide

Características técnicas

Informações adicionais

Codifi cação

Características técnicas

Informações adicionais

Codifi cação

2

1 3

2

1 3

PN Parker Tensão Conexão PN Original Parker - Volks (MAN) Bobina Kit de reparo 7600-421-TH 12VCC Tubo 6mm -VOSS 2R0 907 631D 7600M378-TH 7600-145-21TH 7600-075-8001 7600-421-TF 24 VCC Tubo 6mm -VOSS 2R0 907 631C 7600M378-TF 7600-145-21TF 7600-075-8001

PN Parker Tensão Conexão PN Original Parker - Volks (MAN) Bobina Kit de reparo 7600-075RTH 12VCC Rosca M10 x 1 2UH 901 015 7600-075RTH 7600-035R21TH 7600-075-8000 7600-075RTF 24VCC Rosca M10 x 1 - 7600-075RTF 7600-035-21PTF 7600-075-8000 7600-076RTH 12VCC Rosca 1/4 NPT 2SP 901 015 7600-076RTH 7600-035RA21TH 7600-075-8000 7600-077RTH 12VCC Rosca 1/4 NPT 2SP 901 015A 7600-077RTH 7600-035R21TH 7600-075-8000 7600-077RTF 24 VCC Rosca 1/4 NPT 2RP 901 015 7600-077RTF 7600-035R21TF 7600-075-8000

(21)

Juntos, nós podemos facilitar a vida de

quem vive na estrada.

QUER SABER MAIS ?

(22)

Informações técnIcas VálVula solenoide

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN) - Sitema EATON Aplicação: s istema caixa de transmissão.

Codificação

2

1 3

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN) e Ford

Codificação

7600-323-TF 24 VCC Tubo 5/32 mm 3003051 7600-145-21TF 7600-075-8001

PN Parker Tensão Conexão PN Original Parker - Volks (MAN) e Ford Bobina Kit de reparo 7600-204RTH 24 VCC Rosca 1/4 NPT 3C4 59A 427AA 7600-204RTH 7600-204R-21TH 7600-075-8000 7600-253-TF 24 VCC Rosca 1/4 NPT 6C4 59A 427AA 7600-253-TF 7600-253-21TF 7600-075-8000

(23)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA SOLENOIDE / VÁLVULA ROTATIVA

Válvula Solenoide

²

1 3

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN) - Sistema EATON Aplicação: sistema caixa de transmissão.

Codifi cação

7600-346-TF 24 VCC Rosca 1/8 NPT 3003267 7600-145-21TF 7600-346-8000

Válvula Rotativa

Características técnicas

• 4/3 vias/posições CAN;

Informações adicionais

Fabricante: Marcopolo, Busscar e Mercedes

Aplicação: abertura e fechamento da porta de ônibus.

Codifi cação

PN Parker Conexão PN Original

Kit de reparo

Facchini Randon Rucker Marcopolo Mercedes

713077A Rosca 1/8 NPT 0308570603 211001765 24715 142114120 A359 760 00 78 713077A-8000

2 4

1 3

(24)

Informações técnIcas VálVula solenoide

2

1 3

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN) - Sitema EATON Aplicação: Sistema caixa de transmissão.

Codificação

7600-394-TH 24 VCC Rosca 1/8 NPT 3003847 7600-253-21TH 7600-035-8000

7600-369-BE-TF 24 VCC Tubo 1/4 6112.005.128.00.1 PVN49 7600-369-8000

2

1 3

Válvula Solenoide

Características técnicas

Informações adicionais

Fabricante: Agrale

Aplicação: sistema bloqueio do freio.

Codificação

(25)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA PILOTO / CONJUNTO ATUADOR/VÁLVULA

2

1 3 4 2

1 5 3

Válvula Piloto

Características técnicas

• 5/2 vias/posições;

• Temperatura de trabalho de -20ºC a +80ºC;

Informações adicionais

Fabricante: Iveco, Mercedes e Volvo - Sistema ZF Aplicação: válvula de transferência da caixa de câmbio.

Codifi cação

PN Parker Acionamento Conexão PN Original

Scania Mercedes ZF

0501.204.089

VF15/132678 Piloto Rosca M10 x 1,5 8198807 A002 260 36 57 0501.310.059

0750.132.038

Conjunto Atuador/Válvula

Características técnicas

• Vias/posições 3/2 vias NF;

Informações adicionais

Fabricante: Volkwagen (MAN) - Sitema ZF Aplicação: sistema de caixa da transmissão.

Codifi cação

PN Parker Tensão Conexão PN Original

Kit de reparo

Volks ZF

7600-327-TF 24 VCC Rosca M12 x 1,5 2U2 711 485E 501.398.685 7600-145-21TF

(26)

SOLUÇÕES E VISÃO DE FUTURO

SÃO POSSIBILIDADES PARA RESULTADOS GRANDIOSOS.

À medida que a demanda global por alimentos e energia aumenta, a Parker está empenhada em ajudar a aumentar a produtividade de

nossas lavouras.

Nossos sistemas integraram tecnologias e inovações que proporcionam alta produtividade no campo, da semente à colheita.

A Parker provou que, com nossas soluções e com visão de futuro e parcerias,

é possível obter resultados grandiosos.

A EXPERIÊNCIA DA PARKER CONTRIBUINDO PARA AVANÇOS TENCOLÓGICOS NO MERCADO AGRÍCOLA

Embora seja improvável que um sistema perfeito para a colocação de sementes nunca será desenvolvido, máquinas modernas podem plantar sementes com exatamente 5 cm de profundidade e 6 cm de distância em linha.

Os avanços tecnológicos realizados ao longo dos últimos anos em adubação e colheita e, semeadura, auxiliaram na maior produtividade para os agricultores.

De fato, o rendimento por hectare chegou à níveis mais elevados do que se imaginava há 20 anos.

A tecnologia no campo auxilia no crescimento da produção, sem a necessidade do aumento de áreas plantadas, resultando na diminuição

Juntos, nós podemos

garantir que as melhores

tecnologias serão aplicadas

para multiplicar os frutos

da terra.

(27)

CATÁLOGO 5001-9 BR

INFORMAÇÕES TÉCNICAS TRUCK & BUS

VÁLVULA BOTÃO

2

1 3

2

1 3

Válvula Botão

Características técnicas

Informações adicionais

Aplicação: bloqueio do diferencial e acionamento da tomada de força.

Codifi cação

Características técnicas

Informações adicionais

Fabricante: Volkwagen (MAN) - Sitema EATON

Aplicação: acionamento do engate da primeira marcha e marcha à ré.

Codifi cação

Kit de reparo

Mercedes Rossetti

7600-002 Rosca M5 x 0,8 A384 997 71 36 700.840.111 712193-8000

Kit de reparo

Volks (MAN) Eaton

712371A Tubo 1/4 2T0 325 251 3001641 -
