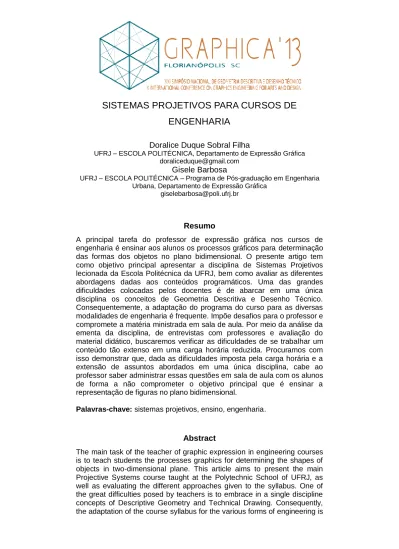

SISTEMAS PROJETIVOS PARA CURSOS DE
ENGENHARIA
Doralice Duque Sobral Filha
UFRJ – ESCOLA POLITÉCNICA, Departamento de Expressão Gráfica doraliceduque@gmail.com
Gisele Barbosa
UFRJ – ESCOLA POLITÉCNICA – Programa de Pós-graduação em Engenharia Urbana, Departamento de Expressão Gráfica
giselebarbosa@poli.ufrj.br
Resumo
A principal tarefa do professor de expressão gráfica nos cursos de engenharia é ensinar aos alunos os processos gráficos para determinação das formas dos objetos no plano bidimensional. O presente artigo tem como objetivo principal apresentar a disciplina de Sistemas Projetivos lecionada da Escola Politécnica da UFRJ, bem como avaliar as diferentes abordagens dadas aos conteúdos programáticos. Uma das grandes dificuldades colocadas pelos docentes é de abarcar em uma única disciplina os conceitos de Geometria Descritiva e Desenho Técnico. Consequentemente, a adaptação do programa do curso para as diversas modalidades de engenharia é frequente. Impõe desafios para o professor e compromete a matéria ministrada em sala de aula. Por meio da análise da ementa da disciplina, de entrevistas com professores e avaliação do material didático, buscaremos verificar as dificuldades de se trabalhar um conteúdo tão extenso em uma carga horária reduzida. Procuramos com isso demonstrar que, dada as dificuldades imposta pela carga horária e a extensão de assuntos abordados em uma única disciplina, cabe ao professor saber administrar essas questões em sala de aula com os alunos de forma a não comprometer o objetivo principal que é ensinar a representação de figuras no plano bidimensional.
Palavras-chave: sistemas projetivos, ensino, engenharia.
Abstract
The main task of the teacher of graphic expression in engineering courses is to teach students the processes graphics for determining the shapes of objects in two-dimensional plane. This article aims to present the main Projective Systems course taught at the Polytechnic School of UFRJ, as well as evaluating the different approaches given to the syllabus. One of the great difficulties posed by teachers is to embrace in a single discipline concepts of Descriptive Geometry and Technical Drawing. Consequently, the adaptation of the course syllabus for the various forms of engineering is
widespread. Poses challenges for the teacher and undertakes matter taught in the classroom. Through the analysis of the basic content of the course, interviews with teachers and evaluation of educational material, we seek to verify the difficulties of working a so extensive content in a reduced workload. We seek to demonstrate that, given the difficulties imposed by the workload and the extent of topics covered in a single discipline, it is the teacher know how to manage these issues in the classroom with students in order to not compromise the main objective, which is to teach the representation of figures in two-dimensional plane.
Keywords: projective systems, education, engineering
.
1
Introdução: Projeções e Sistemas de Representação
Projetar figuras do espaço em um único plano bidimensional, por meio de forma, dimensão e posição (MONTENEGRO, 1991, p. 8) é o objetivo principal da "Geometria Descritiva" fundamentada por Gaspar Monge (1746-1818). Desde o início do século XIX que esta disciplina fundamenta todo o ensino de desenho projetivo das escolas de engenharia no Brasil. Com o passar dos séculos muita coisa mudou e ao longo dos anos esta disciplina foi reformulada devido, por exemplo, aos acréscimos na formação de competências bem restritas à funções específicas na engenharia. Com isso, o conteúdo de desenho projetivo decresceu em virtude das novas regras curriculares, diminuição da carga horária das disciplinas afins, a inserção das tecnologias computacionais, dentre outras questões.
No entanto, projetar ainda faz parte do processo constitutivo do desenvolvimento tecnológico e na demanda do progresso, portanto não foi totalmente abolido do currículo do engenheiro, tendo este que ter conhecimento dos métodos de projeção e dos sistemas de representação da forma. O conteúdo é bastante extenso em termos de assuntos, como colocaremos no decorrer do texto, e muitas vezes é dado em uma única disciplina, em um único semestre durante todos os anos de formação do discente.
Voltando ao ato de projetar um objeto no plano bidimensional, verificamos que é sempre uma busca na melhor forma de representá-lo e ou descrevê-lo, necessário tanto para a leitura como para a sua execução. Normas já instituídas são utilizadas para conferir maior clareza e organização, mas o processo de constituição de um desenho projetivo depende muito do conhecimento e aprofundamento dos sistemas de representação. Sendo assim, para cada conteúdo expressivo que se queira relatar do objeto, um ou outro método de representação será mais conveniente.
É por meio da análise da disciplina de Sistemas Projetivos, ministrada na Escola Politécnica da UFRJ, especialmente na verificação de sua ementa e em relação às
diferentes abordagens dadas pelos professores da matéria, que buscaremos avaliar se o conteúdo transmitido para os alunos satisfaz às necessidades atuais de compreensão e representação da forma. Para tanto, traremos como estudo de caso a metodologia e o conteúdo abordados por professores do Departamento de Expressão Gráfica, de forma a enriquecer o texto que segue.
2
Sistemas Projetivos nos Cursos de Engenharia da Escola Politécnica
da UFRJ
Nos cursos de Engenharia da Universidade Federal do Rio de Janeiro, na Escola Politécnica, é ministrada uma disciplina chamada Sistemas Projetivos que abarca grande parte do conteúdo de desenho técnico e sistemas de representação. É direcionada para ser lecionada para os alunos no ciclo básico, a partir do 1º período, de todas as modalidades de engenharia da Escola Politécnica em apenas um semestre. Ainda é estendida à turmas do Instituto de Química.
No segundo semestre de 2012 foram ministradas quatorze turmas de Sistemas Projetivos para dez cursos de Engenharia e mais uma turma para o Instituto de Química. Dos dezesseis professores efetivos e mais três substitutos lotados no Departamento de Expressão Gráfica em 2012, treze ministraram tal disciplina.
Para realizar essa pesquisa foi considera a ementa da disciplina, os conteúdos ministrados pelos professores obtidos através de entrevistas e coleta de material didático utilizado pelo docente, disponível principalmente em meio virtual, e ainda as impressões e dificuldades relatadas pelos professores nas entrevistas.
A ementa da disciplina Sistemas Projetivos compreende: Sistemas de Projeções, Sólidos Geométricos, Vistas Ortográficas, Perspectiva Isométrica e Oblíqua. No entanto, a maneira como esse conteúdo é abordado fica à critério de cada professor. Desta forma, observa-se que a extensão do conteúdo e a não definição detalhada do mesmo permite que alunos de turmas diferentes possam ter disciplinas com enfoques distintos, não necessariamente direcionados para cada curso, mas definidos por cada professor.
Na teoria, os Sistemas de Representação podem ser divididos em quatro grupos: Sistema Mongeano – sistema projetivo formado por dois planos ortogonais onde o objeto é projetado (é a base do desenho técnico);
Sistema Cotado (Projeções Cotadas) – sistema projetivo onde o objeto é descrito em um único plano de projeção horizontal (sistema utilizado em desenho topográfico)
Sistema Axonométrico – Sistema que se utiliza de três eixos para obtenção da forma dos objetos no plano (desenho de perspectivas)
objeto no plano (desenho de perspectivas)
Em todos os quatro casos citados acima, o processo de “projeção” acontece e logo o desenho é então chamado de desenho projetivo (RANGEL, 1971). Assim, para cada tipo de projeção um sistema oferece o melhor resultado na representação dos objetos. Vejamos o quadro abaixo:
Quadro 1: Tipos de Projeções e os Sistemas de Representação
Projeção Cilíndrica ou Paralela Sistema Mongeano Épura e Vistas Ortográficas Projeções no 1º, 2º, 3º e 4º Diedro, em dois ou mais
planos
Sistema Cotado Projeções Cotadas Projeções em um único plano
Sistema Axonométrico Isometria, Monodimetria e anisometria Projeções ortogonais: perspectivas isométrica, dimétrica e trimétrica. Projeções Obliquas: perspectiva cavaleira e militar
Projeção Cônica ou Central Sistema Axonométrico Isometria, Monodimetria e anisometria Sistema Cônico Projeções Cônicas
Perspectiva Central – 1 ponto de fuga
Perspectiva Obliqua – 2 ou 3 pontos de fuga
Podemos perceber pelo quadro acima que a quantidade de assuntos envolvidos é vastíssimo. Desde o aprendizado de elementos primitivos das formas como ponto, reta e plano, até projetos mais complexos como um mapa topográfico, um projeto de estruturas ou uma perspectiva de uma casa.
Poucas literaturas abrangem a quantidade de assuntos que abarcam os Sistemas de Representação e muitas estão desatualizadas no Brasil. Há livros, por exemplo, só de Projeções Cotadas, outros intitulados Geometria Descritiva que tratam do método mongeano, etc. Conquanto, trabalhar todo o conteúdo em uma única disciplina, como é requerido atualmente, é, de fato, um grande desafio a ser enfrentado atualmente pelo professor e pelo aluno.
No caso das disciplinas de Sistemas Projetivos, ministradas nos cursos de engenharia da Universidade Federal do Rio de Janeiro, o enfoque é dado ao Sistema Mongeano, apesar de ter como finalidade ensinar as diversas formas de representação dos objetos no plano bidimensional.
De acordo com um dos professores que ministra a disciplina ela tem como objetivo:
“aprofundar conhecimentos no campo da geometria descritiva aplicada e apresentar os conceitos necessários para a comunicação gráfica em Engenharia, através do Desenho Técnico, suas convenções
e normas técnicas. Além disso, o curso tem com objetivo desenvolver a capacidade de raciocínio espacial dos futuros engenheiros, aplicando os conceitos teóricos em situações práticas e reais de engenharia.” (Professor 1)
Tanto esse professor (1) quanto um outro professor (2), para abarcarem toda a ementa do curso, ministram suas aulas considerando o seguinte conteúdo: Projeções Mongeanas (estudo do ponto, da reta, do plano, dos sólidos e dos Métodos Descritivos - Rebatimento, Mudança de plano e Rotação), Vistas Ortográficas, Cotagem, Cortes e Seções e Perspectivas (Axonometria). Grande parte do corpo docente (cerca de seis professores) adota esse mesmo conteúdo com poucas variações. A principal alteração é o acréscimo do estudo das Superfícies Curvas por parte de outros professores (3, 4 e 5).
É possível perceber que foi acrescentada a matéria de Cotagem que não constava na ementa original. Como o conteúdo de Cotagem foi retirado da ementa, diversos professores não o ministram e ele somente é visto pelos alunos na disciplina de Desenho Computacional.
Além disso, no que refere ao conteúdo de Perspectivas, a grande maioria dos professores ensinam principalmente a axonometria da Perspectiva Isométrica. As demais perspectivas Dimétrica e Trimétrica bem como o conteúdo de Perspectivas Oblíquas (Cavaleira) são somente apresentadas, mas não são ensinados detalhadamente os métodos de execução. A representação de objetos pela Perspectiva Cônica raramente é dado, por uma questão de tempo e por não ser o foco das Engenharias.
A ordem de abordagem didática dos conteúdos em sala de aula também varia de acordo com cada professor. Recentemente, dois professores (professor 1 e professor 2) perceberam que se ministrassem Vistas Ortográficas juntamente com o conteúdo de Métodos Descritivos, era mais simples para os alunos compreenderem Vistas Ortográficas Auxiliares. Desta forma, parte do conteúdo referente à Desenho Técnico foi introduzido no conteúdo referente à Geometria Descritiva. Para os dois professores, ainda é cedo para conclusões, mas é visível a maior facilidade de compreensão da matéria.
Outros professores ensinam separadamente Geometria Descritiva e depois Desenho Técnico (professores 3, 4 e 5). A dificuldade relatada por esses docentes é que, como o ensino de Geometria é mais complexo muitos alunos não conseguem acompanhar todo o conteúdo abordado, e muitas vezes as notas da primeira prova são baixas. Quando aprendem Desenho Técnico que já é um conhecimento aplicado do Sistema Mongeano, o aprendizado é facilitado, o que faz com que as notas da
segunda prova sejam melhores.
Os professores 1 e 2 relatam que com o método didático usado por eles, descrito anteriormente, a divisão do conteúdo para as avaliações fica mais homogênea e, consequentemente, facilita o aprendizado do aluno.
Outra dificuldade apontada pelos professores do Departamento é o de adaptar a disciplina para os alunos do Instituto de Química. O curso não faz parte das engenharias da Escola Politécnica, mas a disciplina de Sistemas Projetivos está contida no seu programa, cabendo ao Departamento de Expressão Gráfica ministrá-la. O interesse dos alunos curso de química são bastante diferentes, e percebe-se uma grande dificuldade na apreensão dos conteúdos mais abstratos da Geometria Descritiva.
O extenso conteúdo de Sistemas Projetivos e o fato dessa disciplina ser ministrada para diferentes Engenharias além dos alunos de Química, permite que os professores se atenham mais ou menos a um determinado assunto com profundidade, ou passar pela maioria superficialmente. Por exemplo, um professor (6) se atem mais ao conteúdo de superfícies geométricas e menos ao estudo de Geometria Descritiva básica (ponto, reta, plano e métodos descritivos). Enquanto alguns professores levam pelo menos três aulas para ministrar os conceitos básicos de Geometria Descritiva e ainda pelo menos mais uma ou duas para explicar métodos descritivos, esse professor abarca o conteúdo básico em uma aula inicial e utiliza mais tempo ensinando detalhadamente algumas das superfícies geométricas.
Outro professor (7) do departamento se atem em ensinar também conteúdos de desenho geométrico como semelhanças geométricas homologia por. Tal conteúdo não faz parte diretamente da ementa da disciplina, mas o conhecimento de diversos assuntos de desenho geométrico é exigido do aluno no decorrer do curso, mesmo que indiretamente. Por exemplo, para desenhar a seção feita por um plano de topo em um cone, um dos métodos é subdividir o cone em partes iguais a partir da sua projeção no plano horizontal (vista superior), para isso, um dos processos utilizados é o conhecimento divisão de ângulos (bissetriz).
É importante salientar que muitos alunos chegam com poucos conhecimentos de desenho geométrico, por conta disso, voltar ao ensino de algumas referências teóricas para resolver problemas gráficos é frequente. Observando, contudo que nem uma maneira nem outra de ministrar os conteúdos da disciplina pode ser considerada certa ou errada, apenas apresentamos que o excesso de conteúdos e a não descrição minuciosa dos mesmos pode gerar numa mesma disciplinas abordagens diferentes.
Outra questão relevante a ser salientada é a respeito da bibliografia do utilizada no curso. Da mesma forma que o conteúdo é extenso e diversificado, a bibliografia
também é grande e com abordagens diferentes. Um exemplo é a matéria básica de Geometria Descritiva referente ao estudo do ponto, reta e plano. Esse conteúdo, normalmente é dado em apenas três ou quatro aulas pela maioria dos professores, tendo como referencia o primeiro volume livro inteiro do autor PRÍNCIPE JR. (1983). Além disso, há poucas bibliografias que se atem ao estudo das superfícies curvas e seções de superfícies e poliedros, sendo os mais utilizados por alguns dos professores os livros de Alcir Rangel (1982).
Os livros mais utilizados pelos professores no ensino da Geometria Descritiva são os dois volumes do PRINCIPE JR (1983), Virgílio Athayde Pinheiro (1964) e Álvaro J. Rodrigues (1969), sendo que este último trata mais aprofundadamente do estudo das superfícies curvas.
No que se refere ao estudo do Desenho Técnico a bibliografia básica utilizada pela maioria dos professores é FRENCH, Thomas E. e VIERCK, Charles J. (1968) que descreve, além de metodologias de representação, as normas técnicas de desenho. Outro utilizado, com lançamento mais recente é o dos autores Frederick Giesecke (GIESECKE, et all, 2001) que além das normas técnicas também descreve desenhos geométricos e procura relacionar os conteúdos técnicos com processos gráficos de determinação da formas por maio da modelagem tridimensional em ambientes CAD.
Apesar da grande maioria das bibliografias utilizadas serem antigas, eles ainda atendem bem ao estudo de Geometria Descritiva e Desenho Técnico. No entanto, para muitos alunos, os assuntos são de difícil compreensão, principalmente pelo fato de que os desenhos já são mostrados prontos, sem o passo-a-passo da construção dos mesmos. O problema do “passo-a-passo” muitas vezes é um problema de base do ensino de geometria onde pouco se desenvolveu a visão espacial.
Sabe-se que nas circunstancias tecnológicas atuais, o livro em sua forma tradicional, não facilita a visão espacial em três dimensões, que não teve um ensino de base fortalecido. Essa dinâmica poderia ser dada por materiais didáticos interativos o que, poderia ser um excelente material didático auxiliar do aprendizado do aluno.
No Departamento de Expressão Gráfica, muitos professores disponibilizam material didático próprio e/ou indicam outras fontes como sites de outras universidades que contenham parte do conteúdo por exemplo. Outros já procuram desenvolver simulações computacionais demonstrando as figuras geométricas no espaço e suas interações. As visualizações do espaço tridimensional, no ambiente hipermídia tornam-se mais dinâmicas, e muitas já utilizadas e disponibilizadas nos sites das disciplinas da Escola Politécnica.
Como já mencionamos anteriormente, a disciplina é ministrada para várias ramos da Engenharia. A adaptação do conteúdo aos interesses de cada área distinta também
fica a critério de cada professor, onde muitos, pelo fato de ter que cumprir a ementa em uma carga horária de 60 horas, faz com que prefiram não alterar nem o conteúdo nem os exercícios dados. Dos sete professores entrevistados apenas três disseram que adaptam a disciplina de acordo com o ramo da engenharia no qual estão ministrando suas aulas.
Para muitos alunos dos cursos de engenharia a disciplina de Sistemas Projetivos e a disciplina de Desenho Computacional são as únicas matérias referentes à representação gráfica. Sendo assim, é válido considerar que a falta de um ou outro conteúdo específico pode comprometer o sucesso do futuro profissional no mercado competitivo atual.
Podemos citar como exemplo o curso de Engenharia Elétrica. Para os alunos deste curso os conteúdos de desenho de plantas baixas, detalhes e simbologias de instalações elétricas, ficam comprometidos, pois não cabe na carga horária da disciplina, salvo se o professor incluir este assunto no programa de aulas da turma. Outro exemplo faz referência à necessidade prática dos alunos do curso de Engenharia Ambiental de ler projetos topográficos, caso o professor não lecione projeções cotadas, a compreensão e a execução destes projetos ficam comprometidas, pois os alunos somente adquirem esses conhecimentos em uma disciplina específica como topografia, que é locada em um departamento diferente.
Verifica-se, no entanto, que é extremamente complexo desenvolver uma disciplina de Sistemas de Projetivos para cada ramo da engenharia. Podendo, cada professor, viabilizar os conteúdos da ementa, adequando não somente a cada curso específico, mas a melhor metodologia de apreensão por parte do corpo discente.
Conclusão
Após a explanação sobre a extensão da disciplina de Sistemas Projetivos e da metodologia adotada no Departamento de Expressão Gráfica da UFRJ, foram levantadas algumas considerações gerais.
A primeira questão a ser considerada é o fato de dois conteúdos diferentes, apesar de complementares, serem ministrado em uma mesma disciplina com um tempo reduzido. O ensino de Geometria Descritiva juntamente com Desenho Técnico pode ser muito extenso para uma disciplina de 60 horas e ainda a junção dos dois conteúdos em um espaço de tempo pequeno prejudicar a assimilação do conteúdo pelos discentes.
Além disso, ministrar Sistemas Projetivos para diferentes Engenharias e ainda para a turma Química, apesar de garantir uma mesma disciplina para o ciclo básico, pode comprometer os conhecimentos específicos de cada curso, caso não haja outras
matérias subsequentes de desenho.
Destacamos a destreza dos professores do Departamento de Expressão Gráfica da UFRJ na ministração de tal disciplina, quer seja pela sua complexidade ou mesmo a sua carga horária reduzida. Reafirmamos que não há uma forma única de ensinar o conteúdo e cumprir a ementa, mas que alguns exemplos podem elucidar novas possibilidades didáticas com o intuito de melhorar a compreensão do aluno.
Ressaltamos também a necessidade de novas bibliografias ou bibliografias mais atuais segundo áreas distintas da Engenharia. E apontamos que com o uso de simulações dinâmicas a abordagem dos assuntos referentes aos conteúdos de Geometria Descritiva e Desenho Técnico tem um ganho significativo na compreensão e evolução dos alunos.
Agradecimentos
Agradecemos a colaboração dos professores do Departamento de Expressão Gráfica da Universidade Federal do Rio de Janeiro.
