Objetivo: Comprovar o tempo de cada religamento para uma sequência de quatro religamentos.

(1)

INSTRUMENTOS PARA TESTES ELÉTRICOS

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202

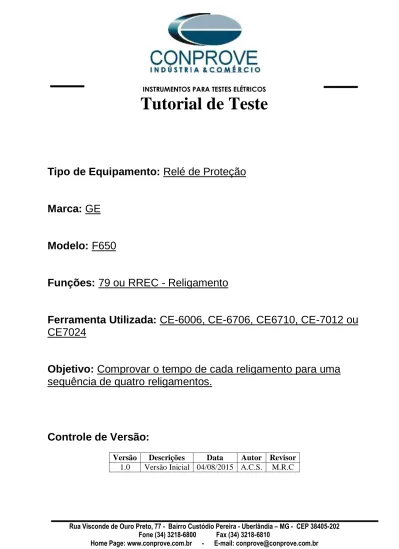

Tutorial de Teste

Tipo de Equipamento: Relé de Proteção

Marca: GE

Modelo: F650

Funções: 79 ou RREC - Religamento

Ferramenta Utilizada: CE-6006, CE-6706, CE6710, CE-7012 ou

CE7024

Objetivo: Comprovar o tempo de cada religamento para uma

sequência de quatro religamentos.

Controle de Versão:

Versão Descrições Data Autor Revisor

(2)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Sumário

1. Conexão do relé ao CE-6006 ... 4

1.1 Fonte Auxiliar ... 4

1.2 Bobinas de Tensão e Corrente ... 4

1.3 Entradas Binárias ... 5

1.4 Saída Binária ... 5

2. Comunicação com o relé GE Multilin F650 ... 6

3. Parametrização do relé GE F650. ... 7

3.1 General Settings ... 7

3.2 Phase IOC High 1 ... 8

3.3 Autoreclose ... 9

3.4 Relay Configuration ... 10

4. Ajustes do software Sequenc ... 12

4.1 Abrindo o Sequenc ... 12 4.2 Configurando os Ajustes ... 14 4.3 Sistema ... 15 5. Configurações de Hardware ... 16 6. Direcionamento de Canais ... 16 7. Restauração do Layout ... 17

8. Estrutura do teste para a função religamento. ... 17

8.1 Criando a sequência de pré falta, falta e desligamento ... 17

8.2 Ajustes da avaliação do tempo ... 20

8.3 Inicializando teste ... 21

9. Relatório ... 22

APÊNDICE A ... 23

A.1 Designações de terminais ... 23

A.2 Dados Técnicos... 24

(3)

Termo de Responsabilidade

As informações contidas nesse tutorial são constantemente verificadas. Entretanto, diferenças na descrição não podem ser completamente excluídas; desta forma, a CONPROVE se exime de qualquer responsabilidade, quanto a erros ou omissões contidos nas informações transmitidas. Sugestões para aperfeiçoamento desse material são bem vindas, bastando o usuário entrar em contato através do email [email protected].

O tutorial contém conhecimentos obtidos dos recursos e dados técnicos no momento em que foi escrito. Portanto a CONPROVE reserva-se o direito de executar alterações nesse documento sem aviso prévio.

Este documento tem como objetivo ser apenas um guia, o manual do equipamento a ser testado deve ser sempre consultado.

ATENÇÃO!

O equipamento gera valores de correntes e tensões elevadas durante sua operação. O uso indevido do equipamento pode acarretar em danos materiais e físicos.

Somente pessoas com qualificação adequada devem manusear o instrumento. Observa-se que o usuário deve possuir treinamento satisfatório quanto aos procedimentos de manutenção, um bom conhecimento do equipamento a ser testado e ainda estar ciente das normas e regulamentos de segurança.

Copyright

Copyright © CONPROVE. Todos os direitos reservados. A divulgação, reprodução total ou parcial do seu conteúdo, não está autorizada, a não ser que sejam expressamente permitidos. As violações são passíveis de sansões por leis.

(4)

Procedimentos para testes do relé F650 no software Sequenc

1. Conexão do relé ao CE-6006

No apêndice A-1 mostram-se as designações dos terminais do relé.

1.1 Fonte Auxiliar

Ligue o positivo (borne vermelho) da Fonte Aux. Vdc ao pino H10 no terminal do relé e o negativo (borne preto) da Fonte Aux Vdc ao pino H18 do terminal do relé.

Figura 1

1.2 Bobinas de Tensão e Corrente

Para estabelecer a conexão das bobinas de tensão, ligue os canais V1, V2 e V3 com os pinos A5, A7 e A9 do terminal do relé e os comuns aos pinos A6, A8 e A10. Para estabelecer a conexão das bobinas de corrente, ligue os canais I4, I5 e I6 com os pinos B1, B3 e B5 do terminal do relé e os comuns aos pinos B2, B4 e B6. Caso esses três últimos pontos estejam curto circuitados ligue todos os comuns a esse ponto.

(5)

1.3 Entradas Binárias

Ligue as entradas binárias do CE-6006 às saídas binárias do relé.  BI1 ao pino F19 e seu comum ao pino F21 do relé.

 BI2 ao pino F22 e seu comum ao pino F24 do relé.

A figura a seguir mostra o detalhe das ligações.

Figura 3

1.4 Saída Binária

Ligue o BO1 ao positivo da fonte de alimentação. O comum de BO1 ao pino F1 e o negativo da fonte de alimentação ao pino F9. A saída binária 1 representa o status do disjuntor.

(6)

2. Comunicação com o relé GE Multilin F650

Primeiramente abre-se o Enervista 650 e liga-se um cabo do tipo RJ45 do notebook com o relé. Em seguida clica-se duas vezes no ícone do software.

Figura 5

Em seguida no menu “Comunications” clique na opção “Computer”.

Figura 6

O próximo passo é buscar as informações destacadas na figura abaixo acessando o IHM do relé. Para o IP Adress acesse: View Settings -> Product Setup -> Comunications -> Ethernet -> Ethernet 1 -> Ip Address (tome nota dos quatro OCT que irão compor o IP). Para o Port e o Unit Identifier acesse respectivamente: View Settings -> Product Setup -> Comunications -> Modbus port Number para o PORT e View Settings -> Product Setup -> Comunications -> Modbus Address COM1 para o “Unit Indentifier”.

(7)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Depois de inserida as informações necessárias (IP address, Port e Unit identifier), clique no botão “ON” para estabelecer comunicação.

3. Parametrização do relé GE F650.

3.1 General Settings

Para entrar na tela de parametrização “General Settings” acesso o menu Setpoint, em seguida escolha “System Setup” e por fim clique na opção “General Setting” .

Figura 8

Observe os dados em destaque, frequência e sequência de fase no caso desse teste, eles serão importantes:

(8)

3.2 Phase IOC High 1

Para acessar os ajustes da função de sobrecorrente com tempo definido vá ao menu “Setpoint”, em seguida clique em “Protection Elements -> Phase Current”.

Figura 10

Clique na opção “Phase IOC high”. Irá aparecer uma tela onde é feita a parametrização da função de sobrecorrente com tempo definido (50). Aqui o usuário pode habilitar/desabilitar a função, escolher o método de medição da corrente, o valor de pickup (referido ao secundário e em amperes), o tempo de operação, o método de reset da curva e habilitar a geração de eventos quando essa função é acionada. Os itens destacados serão utilizados no teste.

Figura 11

Após realizar os ajustes destacados em vermelho, clique no botão “Store” destacado na cor azul. Dessa maneira, os ajustes serão enviados para o relé. Lembre-se, é

fundamental que somente as funções que irão ser testadas (50 e 79 nesse tutorial) estejam habilitas e o restante desabilitado, com isso evita-se que haja interferência de outras funções no teste e elimine a possibilidade de uma captura de ponto errada.

(9)

3.3 Autoreclose

Para acessar os ajustes da função de religamento vá ao menu “Setpoint”, em seguida clique em “Control Elements”.

Figura 12

Clique na opção “Autoreclose”. Irá aparecer uma tela onde é feita a parametrização da função de religamento (79). Aqui o usuário pode habilitar/desabilitar a função, escolher o número de religamentos, parametrizar o tempo de espera para cada religamento, parametrizar o tempo necessário para ir do estado “LOCKOUT” para o estado “READY” após o fechamento do disjuntor, habilitar a verificação de certas condições de permissão antes de realizar o religamento (situação de sincronismo atendida antes do religamento), parametrizar o tempo de espera para que a condição de permissão esteja habilitada, parametrizar o tempo que o relé leva após um religamento com sucesso para que os contadores sejam zerados e ele retorne para o estado inicial de contagem e habilitar a geração de eventos quando essa função é acionada. Os itens destacados serão utilizados no teste.

Figura 13

Após realizar os ajustes destacados em vermelho, clique no botão “Store” destacado na cor azul. Dessa maneira, os ajustes serão enviados para o relé. Lembre-se, é

fundamental que somente as funções que irão ser testadas (50 e 79 nesse tutorial) estejam habilitas e o restante desabilitado.

(10)

3.4 Relay Configuration

Nessa parte será feito o direcionamento das saídas binárias do relé. É necessário que

o usuário defina uma saída específica para cada sinal das proteções envolvidas, ou seja, conforme mostrado nas figuras a seguir. Para realizar essa tarefa é

necessário acessar o “Relay Configuration”. Clique no menu “Setpoint” e em seguida escolha a opção “Relay Configuration”.

Figura 14

Após abrir a janela, acesse a aba “Outputs”. Configure as saídas com os respectivos sinais conforme descrito abaixo:

 Contact Output Operate 01 (Board F) – PH IOC1 HIGH OP  Contact Output Operate 02 (Board F) – AR CLOSE BREAKER

(11)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Na aba “Led” associe os respectivos leds com os sinais de saídas definidos na tela anterior juntamente com outros sinais que não possuem saídas, conforme figura abaixo. Com isso o usuário irá possuir uma ideia de qual operação estará ocorrendo no momento do teste. Lembrando que para este relé da GE F650, os cinco

primeiros Leds são de natureza Latched, ou seja, após atuação do sinal associado ele fica aceso e só apaga após um comando de reset, os demais Leds são de natureza Unlatched.

Figura 16

Na aba “Protection Elements” habilite a opção “AR INITIATE” e a associe com o trip da função 50 “PH IOC1 HIGH OP”. Dessa maneira, toda vez que ocorrer um trip por sobrecorrente de tempo definido (50) a rotina de religamento será iniciada.

(12)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Na aba “Switchgear” selecione na coluna “Contact A” a entrada binária “Cont IP_F_CC1”, na coluna “Contacts” selecione a opção 52a e nas opções “opening time” e “closing time” associe o tempo de abertura e fechamento dos contatos do disjuntor conforme figura abaixo. Dessa maneira o relé monitora o status do disjuntor pela entrada binária 1 do relé e caso o relé não feche no tempo parametrizado ou exceda o tempo de abertura, a função de religamento irá para o estado de “LOCKOUT” . Para a função de religamento é necessário que o relé entenda que o disjuntor está aberto ou fechado.

Figura 18

Após realizar a configuração, clique no botão “Store”, destacado da cor verde na figura anterior. Depois de clicado, as informações serão enviadas para o relé.

4. Ajustes do software Sequenc

4.1 Abrindo o Sequenc

Clique no ícone do gerenciador de aplicativos CTC.

Figura 19

(13)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Figura 20

(14)

4.2 Configurando os Ajustes

Ao abrir o software a tela de “Ajustes” abrirá automaticamente (desde que a opção “Abrir Ajustes ao Iniciar” encontrado no menu “Opções Software” esteja selecionada). Caso contrário clique diretamente no ícone “Ajustes”.

Figura 22

Dentro da tela de “Ajustes” preencha a aba “Inform. Gerais” com dados do dispositivo testado, local da instalação e o responsável. Isso facilita a elaboração do relatório sendo que essa aba será a primeira a ser mostrada.

(15)

4.3 Sistema

Na tela a seguir dentro da sub aba “Nominais” são configurados os valores de frequência, sequencia de fase, tensões primárias e secundárias, correntes primárias e secundárias, relações de transformação de TPs e TCs. Existe ainda duas sub abas “Impedância” e “Fonte” cujos dados não são relevantes para esse teste.

Figura 24

Existem outras abas onde o usuário pode inserir notas e observações, figuras explicativas, pode criar um “check list” dos procedimentos para realização de teste e ainda criar um esquema com toda a pinagem das ligações entre mala de teste e o equipamento de teste.

(16)

5. Configurações de Hardware

No menu “Início” clique no botão “Config Hrd.” para configurar a fonte de alimentação, estipular a configuração dos canais de gerações e o método de parada das binárias de entrada.

Figura 25

6. Direcionamento de Canais

Após realizar a configuração do hardware clique no ícone destacado para associar os canais criados com os nós de modo automático. Escolha para isso a opção “Básico”.

(17)

7. Restauração do Layout

Devido a grande flexibilidade que o software apresenta permitindo que o usuário escolha quais janelas sejam apresentadas e em qual posição, utiliza-se o comando para restaurar as configurações padrões. Clique no botão “Layout” e em seguida em “Recriar Gráficos” repita o processo clicando em “Layout” e em “Restaurar Layout”. No decorrer do teste são excluídas as janelas que não são relevantes.

Figura 27

A seguir é mostrada a estrutura padrão após os comandos anteriores.

Figura 28

8. Estrutura do teste para a função religamento.

O ponto principal desse teste é que é necessário criar sequências de tensão e corrente que representem uma condição de pré falta (religamento), falta e desligamento. Em cada sequência é necessário simular também os contatos auxiliares do disjuntor, informando para o relé o seu status.

8.1 Criando a sequência de pré falta, falta e desligamento

Adicione duas sequências clicando no botão destacado a seguir e depois de três cliques na aba “Sequência”.

(18)

Figura 30

Clique na opção “N01” destacado em vermelho da figura anterior e maximize o tamanho da janela para facilitar a visualização. Mude o nome “Seq. 001” para “Pré-Falta 01”. Insira valores equilibrados de corrente de 5A e valores equilibrados de tensão de 66,4V garantindo uma pré-falta sem atuações. Ajuste um tempo de 0,1 segundo. Mude o nome “Seq. 002” para “Falta 01”. Insira valores equilibrados de tensão de falta de 30V e valores equilibrados de corrente de 20A por um tempo de 0,040 segundos. Por fim, mude o nome “Seq. 003” para “Dead Time 01”. Insira o valor de zero para tensão e corrente por um tempo de 1,05 segundos, que é o primeiro tempo morto parametrizado no relé.

(19)

Clique no botão destacado de verde na figura anterior. O usuário deve deixar o status da “BO1” fechado nas duas primeiras sequências e na última deve abrir. O tempo setado anteriormente para as duas últimas sequências deve contemplar os tempos de fechamento e abertura do disjuntor, ou seja, na sequência de falta a saída “BO1” irá ficar 40 ms fechada, tempo que é bem menor do que o tempo de abertura do disjuntor parametrizado e na sequência de tempo morto (Dead Time) o tempo que a “BO1” irá ficar aberta é de 1,05, 1 segundo para o “DEAD TIME” parametrizado no relé, adicionado de 0,05 que é um tempo menor do que o tempo de fechamento também parametrizado no relé. Observe a figura abaixo:

(20)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Repita as etapas do item 8.1 mais três vezes e restaure o Layout conforme descrito no item 6. Mudando o tempo de cada sequência de acordo com o “Dead Time” de cada ciclo de religamento.

Figura 33

8.2 Ajustes da avaliação do tempo

Quatro avaliações são necessárias, as quatro irão avaliar o tempo morto “DEAD TIME” parametrizado no relé. Dê um duplo clique na aba avaliações destacado na figura anterior. Para adicionar as avaliações de tempo, clique no botão destacado em vermelho a seguir, dentro da aba avaliações. Observe na figura a seleção de sinais nas colunas “Ignorar Antes”, “Iniciar”, “Fim”, “Tnominal” e “Tdesvio”. Note que todas as avaliações têm inicio quando a binária da função 50 passa para nível baixo e termina quando a binária da função 79 passa para o nível alto.

Figura 34

(21)

8.3 Inicializando teste

Utilize o comando “Alt + G” para iniciar a geração. A próxima figura mostra o resultado final com os tempos encontrados.

Figura 35

Percebe-se que os tempos do “DEAD TIME” estão dentro das faixas de tempo toleradas. Desta forma, é confirmado o perfeito funcionamento da função.

(22)

9. Relatório

Após finalizar o teste clique no ícone destacado na figura anterior ou através do comando “Ctrl +R” para chamar a tela de pré-configuração do relatório. Escolha a língua desejada assim como as opções que devem fazer parte do relatório.

Figura 36

(23)

APÊNDICE A

A.1 Designações de terminais

(24)

A.2 Dados Técnicos

(25)

APÊNDICE B

Equivalência de parâmetros do software e o relé em teste.

Tabela 1

Software Sequenc Relé GE-F650 Parâmetro Figura Parâmetro Figura DEAD TIME 1 13 DT_01 33 DEAD TIME 2 13 DT_02 33 DEAD TIME 3 13 DT_03 33 DEAD TIME 4 13 DT_04 33
