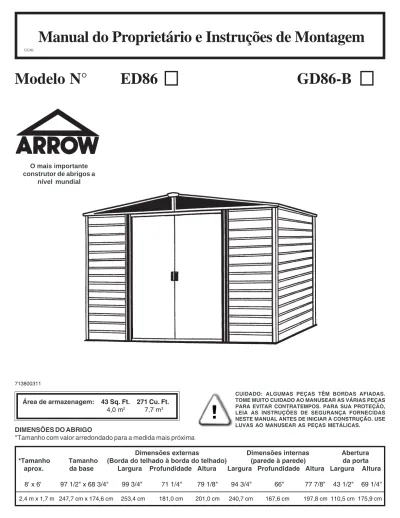

Modelo N ED86 GD86-B

Modelo N°

ED86

GD86-B

Manual do Proprietário e Instruções de Montagem

UU01

713800311

Dimensões externas Dimensões internas Abertura

*Tamanho Tamanho (Borda do telhado à borda do telhado) (parede à parede) da porta

aprox. da base Largura Profundidade Altura Largura Profundidade Altura Largura Altura

Área de armazenagem: 43 Sq. Ft. 271 Cu. Ft.

4,0 m2 _{7,7 m}3

DIMENSÕES DO ABRIGO

*Tamanho com valor arredondado para a medida mais próxima

CUIDADO: ALGUMAS PEÇAS TÊM BORDAS AFIADAS. TOME MUITO CUIDADO AO MANUSEAR AS VÁRIAS PEÇAS PARA EVITAR CONTRATEMPOS. PARA SUA PROTEÇÃO, LEIA AS INSTRUÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS AO MANUSEAR AS PEÇAS METÁLICAS.

O mais importante construtor de abrigos a

Manual do Proprietário

Antes de iniciar a construção, verifique as disposições dos códigos locais de construção,

localização e outras exigências. Estude e entenda este manual do proprietário.

Informa-ções importantes e dicas úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que

contêm todas as informações apropriadas para o modelo de abrigo. Examine todas as

instruções antes de começar e durante a montagem, siga a sequência dos passos

cuidadosamente para um resultado final perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem fixado para evitar danos

causados pelo vento. Uma fundação é necessária para construir um abrigo quadrado e

nivelado. Materiais para fixação e fundação não estão incluídos em seu abrigo.

Reco-mendamos o uso combinado de um Kit Arrow para Estrutura do Piso e um Kit Arrow

para Fixação como um método eficiente para fixar seu abrigo ao solo (disponíveis

através de pedido pelo correio ou em seu revendedor local) ou você pode construir uma

fundação e um sistema de fixação à sua escolha. Suas instruções de montagem

fornecem informações sobre alguns métodos comumente usados para fixar e nivelar um

abrigo de armazenamento.

Peças e Lista de Peças:

Verifique se dispõe de todas as peças necessárias para o

seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números (antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre em contato com:

Arrow Shed, LLC

Customer Service Department

1101 North 4th Street

Breese, Illinois 62230

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde.

•Familiarize-se com as ferragens e dispositivos de fixação para facilitar seu uso durante a

construção. Tudo isso vem acondicionado na caixa. Observe que fixadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para

o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho suficiente para fácil movimentação das peças que serão posicionadas durante a montagem. Certifique-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

· Antes de iniciar os primeiros passos na montagem de suas peças a fundação deverá estar construída e um sistema de fixação deve estar pronto para ser usado.

Observe o Tempo:

Certifique-se de que o dia escolhido para construção do seu abrigo

esteja seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha

cuidado com solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar

juntas para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis

enquanto a outra pode segurar os dispositivos de fixação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você precisará para a construção do seu abrigo. Decida qual o método de fixação e o tipo de fundação que deseja usar a fim de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética) Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variá-vel com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave fixa/Chave de porca · Furadeira elétrica / sem fio

· Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo.

•Cuidados devem ser tomados ao manusear as várias peças do seu abrigo já que algumas contêm bordas afiadas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas na montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o telhado do abrigo. Ao usar uma escada de abrir certifique-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir.

•Mantenha crianças e animais afastados da área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda afiada RR04new borda segura borda segura borda afiada

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a

superfície externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe

imediatamente a área com uma escova de aço; lave a área e aplique uma tinta de retoque

de acordo com a recomendação do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo

longo e pêlo macio. Grande quantidade de neve no telhado pode danificar o abrigo

tornando-o um local inseguro. Nos países onde há neve existem Kits de Reforço de

Telhado para a maioria dos abrigos Arrow para maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam

impedir um deslizar suave. Lubrifique o trilho da porta uma vez por ano com polidor de

móveis ou spray de silicone. Mantenha as portas fechadas e travadas para evitar danos

causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a infiltração

da chuva e para proteger o metal contra arranhões dos parafusos. Verifique

regular-mente o seu abrigo à procura de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso,

com uma boa ventilação, reduzirá a condensação.

Outras dicas....

• Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

• A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis e

produtos corrosivos devem ser armazenados em recipientes herméticos

devi-damente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta

futura.

CUIDADOS e MANUTENÇÃO...

A base para o seu abrigo

Base

RS07ctr new

OPÇÃO 1: KIT ARROW PARA ESTRUTURA DO PISO:

(Solicite n° FB106-A)

A Arrow tem a melhor base para o seu abrigo neste simples kit. Ele sustenta os itens armazenados acima do solo. Este kit deverá ser utilizado de uma das seguintes maneiras: A. Para suportar plataformas de compensado. B. Para ser preenchido com areia.

Recomendamos o uso combinado de: 1. Um KIT ARROW PARA ESTRUTURA DO PISO e 2. Um KIT ARROW PARA FIXAÇÃO como

um método eficaz para prender o abrigo ao solo. Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde fique em contato com seu abrigo de armazenamento. As propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessári-os podem ser obtidnecessári-os no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama.

Construa a estrutura (usando pregos galvanizados 10 penny) Meça seções de 40,6 cm/61,0 cm (16"/24")para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny)

Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno • 2 partes e meia de areia limpa

97 1/2" 247,7 cm 68 3/4" 174,6 cm 16"/24" 40,6 cm/61,0 cm 97 1/2" 247,7 cm 68 3/4" 174,6 cm FRENTE (PORTA)

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva). 2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado. 3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certifique-se de que a superfície esteja nivelada.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimen-to para telhado (não incluído), ou coloque uma inclina-ção nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida. FRENTE (PORTA)

É importante que toda a estrutura do piso seja fixada depois que o abrigo for levantado. A seguir as formas recomendadas de fixação.

Kit Arrow para fixação: (Modelo n° AK4 ou 60298) Recomendado para uso com qualquer base sugerida.

Contém: 4 Chumbadores com Cabos, braçadeiras

e instruções de instalação.

Fixação do abrigo

FIXAÇÃO

RR08new ctr

Kit Arrow para fixação:(Modelo n° AK100 ou 68383) Recomendado para uso com base de concreto. Contém: Reforços de canto, grampos de perímetro,

ferragens, broca para concreto de 1/4" e instruções de instalação.

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para fixação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estruturas possuem furos de 6 mm (1/4") de diâme-tro para fixação adequada.

1. 2.

1. 2.

SOBRE AS VIGAS E DENTRO DO SOLO

Retire das embalagens de parafusos e guarde para o

último passo.

6228

Suporte do Trilho (2)

66382

Guia Inferior da Porta (4)

66769 Corrediça de Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas)

FERRAGENS

UU09 ctr 7916 (4)

Suporte da Viga do Telhado

67293 Fita de Vedação (1) 65103 (93) Porca sextavada n° 8 - 32 65004 (282) n° 8A x 5/16" (8 mm) Parafuso 65923 (93) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto

(Embalado com os Parafusos)

66045 Maçaneta (2) 66646 Anilha (176) (5 folhas de 40 ) 65109 (2) n° 8-32 Porca de Acabamento (Embalado com os Parafusos)

67468

Tampa do Cume (2) (com logotipo da Arrow)

LISTA DE PEÇAS

UU10 ctr

1

8941

Soleira

1

2

9379

Estrutura Dianteira do Piso

2

3

9377

Estrutura Traseira do Piso

2

4

9336

Cantoneira Direita da Parede Traseira

1

5

9378

Trilho da Porta

2

6

6617

Emenda do Trilho da Porta

1

7

9337

Cantoneira Esquerda da Parede Traseira

1

8

7907

Frontal Esquerdo do Telhado

2

9

7906

Frontal Direito do Telhado

2

10

8946

Estrutura de Encaixe do Piso

2

11

5288

Coluna de Canto

4

12

9342

Cantoneira da Parede Lateral

2

13

5287

Coluna com Emenda

1

14

7311

Batente da Porta

2

15

9344

Trave do Painel

6

16

8719

Painel Lateral

6

17

6658

Suporte do Frontal do Telhado

2

18

9345

Painel Traseiro

6

19

9746

Painel Frontal

6

20

8474

Viga do Telhado

3

21

8476

Cantoneira do Telhado

1

22

8466

Cobertura Direita do Telhado

2

23

7875

Cobertura do Telhado

4

24

8467

Cobertura Esquerda do Telhado

2

25

8461

Travessão do Telhado

1

26

8482

Acabamento Lateral do Telhado

2

27

10484 Porta Direita

1

28

10484 Porta Esquerda

1

29

10498 Suporte Horizontal da Porta

4

30

6301

Suporte Vertical da Porta

2

Montagem N° da Descrição da Peça Quant. Lista de

Montagem por nº chave

A estrutura do piso dianteiro é composta de três peças. A estrutu-ra de piso testrutu-raseiro é composta de duas peças. Os furos nestas peças alinham-se quando as peças estão posicionadas com a quantidade de sobreposição correcta. As ilustra-ções abaixo mostram o comprimen-to correccomprimen-to comprimen-total para a dianteira e a traseira. Proceda como segue:

1

Posicione as estruturas do piso dianteiro conforme mostrado. Cen-tralize a soleira com os furos de drenagem voltados para fora, em cima das duas estruturas do piso dianteiro. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas do

piso traseiro conforme mostrado. Os furos nestas peças alinham-se quando as peças estão posicionadas com a sobreposição correcta. Veja a ilustração abaixo para o comprimento total da estrutura do piso traseiro. Junte as estruturas colocando cinco parafusos no conjunto da estrutura, conforme mostrado.

3

Verifique novamente o

comprimento de cada peça e coloque-as de lado para uso futuro.

● ●● ● ● 8941 Soleira (1) ● ●● ●

● 9379 Estrutura do Piso Dianteiro (2) ●

●● ●

● 9377 Estrutura do Piso Traseiro (2)

9379 PASSO

1

8941 Conjunto da Estrutura do Piso Dianteiro 95 7/8" 243,5 cm PASSO

2

9379 9377

Estrutura do Piso Traseiro 95 7/8" 243,5 cm 9377 95 7/8" 243,5 cm Traseira PASSO 9377 9379 8941 9379 FUROS DE DRENAGEM PARA FORA

Passo 1

RS12 ctr

● Peças necessárias para ●

Conjuntos das Estruturas

do Piso

Passo 2

UU13 ctr

●

Peças necessárias para

●

Montagem da Estrutura

As peças da estrutura principal refor-çam as paredes. Estas peças serão posteriormente instaladas na borda superior da parede traseira. Proceda do seguinte modo:

1

Sobreponha as cantoneiras direi-ta e esquerda da parede traseira como mostrado na figura e prenda as duas peças com um parafuso no furo central.

2

Deixe esse conjunto separado. Você vai usá-lo mais tarde.

● ●● ●● 9336 Cantoneira Direita da Parede Traseira (1) ● ● ● ● ● 9337 Cantoneira Esquerda da Parede Traseira (1) PASSO

1

9336 Direita 9337 Esquerda

Cantoneira da Parede Traseira 94 5/8" 240,3 cm 2" 5,1 cm 2" 5,1 cm (1)

● ●●

●● 8474 Viga do Telhado (1) ●

●●

●● 8476 Cantoneira da Parede Lateral (1)

As vigas do telhado juntam os dois frontais e suportam os painéis do telhado. A viga principal do telhado é composta de duas peças apara-fusadas.

1

Coloque a cantoneira da parede lateral costa a costa, com uma viga de tecto e prenda uma na outra usando dez parafusos.

2

Coloque esta peça de lado para uso futuro.

Montado

8476 Cantoneira da Parede Lateral

8474 Viga do Telhado PASSO

1

Passo 3

RS14 ctr

● Peças necessárias para ●

Conjunto da Viga

do Telhado

NOTA:

Emenda do Trilho da Porta (peça pintada) ● ● ● ● ● 6617 Emenda do Trilho da Porta (1) ● ● ● ● ● 9378 Trilho da Porta (2)

O conjunto de trilho da porta supor-ta as porsupor-tas deslizantes e reforça a parede dianteira. Ele é composto de três peças.

1

Utilizando a emenda de trilho de porta (pintada) junte as peças do trilho da porta (galvanizadas) ponta a ponta, conforme mostrado.

2

Coloque quatro parafusos

somente na aba inferior.

Dica: Os furos no lado superior do conjunto do trilho da porta são feitos para prender o frontal ao topo da parede dianteira em etapa posterior.

3

Posicione as corrediças da porta nas pernas dos trilhos, pela ponta do conjunto do trilho da porta, conforme mostrado na vista da extremidade.

4

Coloque esta peça de lado para uso futuro. 66769

3

PASSO

4

VISTA DA EXTREMIDADE

1

9378 PASSO

2

94 5/8" 240,3 cm 6617 9378 Aba maior para cima Aba menor para baixo 9378 9378 6617 66769 94 5/8" 240,3 cm

Passo 4

RS15 ctr

● Peças necessárias para ●

Conjunto do Trilho

da Porta

PASSO PASSO

PASSO

1

8946 9379 Nível PASSO

2

FRENTE 8946

Passo 5

RS16 ctr

● Peças necessárias para ●

Estrutura do Piso

8946

8946 ₉₃₇₇

(8) (2)

A estrutura do piso deve ser quadrada e

nivelada ou os furos não se alinharão.

1

Monte os quatro cantos da estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos can-tos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na diago-nal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você fixará

o abrigo quando ele estiver montado.

TRASEIRO DIREITO

FRONTAL DIREITO

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

● ● ● ●

● Conjunto da estrutura do piso (1) ●

● ● ●

● 8946 Estrutura do Piso Lateral (2) ●

● ● ●

1

Posicione as colunas de canto no canto da estrutura do piso, como mostrado. Prenda as colunas de canto à estrutura do piso com dois parafusos.

Apóie as colunas de canto com estacas ou outros dispositivos até que os baten-tes das portas estejam fixados.

2

Prenda o conjunto do trilho da

porta (furos para cima) atrás da parte

superior das colunas de canto frontais usando 1 parafuso em cada canto. Ver a figura.

3

Prenda o conjunto da cantoneira da parede traseira atrás da parte superior das colunas traseiras usando 2 parafusos em cada coluna.

● ●●

●● 5288 Coluna de Canto (4) ●

●●

●● Conjunto do Trilho da Porta (1) ●

●●

●● Conjunto da Cantoneira da Parede

Traseira (1)

● ●●

●● 9342 Cantoneira da Parede Lateral (2)

Passo 6

UU17 ctr

● Peças necessárias para ●

Colunas/Estruturas Superiores

As peças da estrutura superior dão rigidez às paredes laterais e forne-cem uma superfície para prender as peças frontais que suportam o telha-do.

4

Prenda as cantoneiras da parede

lateral atrás da parte superior das

colunas laterais usando 2 parafusos em cada canto. As cantoneiras da parede lateral se sobrepõem à cantoneira da parede traseira nos

PASSO

1

5288

3

2

4

5288 5288 5288 Aba menor para cima FUNDOS FRENTE LATERAL LATERAL 9342 9378 Cantoneiras das paredes devem estar voltadas para o interior do abrigo Conjunto de cantoneiras da parede traseira Aba maior para cima Aba menor para baixo Esquerda Abertura para fora FRENTE Direita 9342 VISÃO SUPERIOR NOTA

O restante da montagem do abrigo requer muitas horas e mais de uma pessoa. Não prossiga além deste ponto

se não tiver tempo para completar a montagem hoje. Um abrigo montado parcialmente pode ser severamente

danificado por ventos leves.

A estrutura do piso deve estar no PASSO PASSO

PASSO conjunto do trilho da porta

Os batentes da porta reforçam a aber-tura da porta e oferecem um bonito acabamento. A coluna com emenda suporta a parede traseira.

1

Posicione a coluna com emenda no centro da parede traseira e prenda usando 4 parafusos com porcas na cantoneira da parede traseira e 2 parafusos na estrutura traseira do piso.

Sugestão: Meça ou conte os furos para determinar se as colunas estão centralizadas na parte traseira.

2

Prenda a parte superior dos

batentes das portas no trilho da porta usando dois parafusos. Repita a operação com a base na estrutura. Deve haver um espaço de 7/8" (2,2 cm) entre a extremidade da rampa e a borda do batente da porta. As faces da borda com entalhe deverão estar voltadas para o centro do abrigo. Prenda o furo do meio na borda infe-rior do batente da porta com um parafuso pelo lado de dentro do abrigo e uma porca hexagonal com uma porca de acabamento

pelo lado de fora, como mostrado.

● ●● ●

● 5287 Coluna com emenda (1) ●

●● ●

● 7311 Batente da porta(2)

● Peças necessárias para ●

Coluna com Emenda/

Batente da Porta

Passo 7

UU18 ctr 5287

1

PASSO PASSO

2

BORDA PERFURADA VOLTADA PARA O CENTRO DO ABRIGO FRENTE Porca Sextavada FRENTE Anilha 7311 Porca de Acabamento (6) (4) (4) (2) PARAFUSO DE 3/8" (10 mm) Espaço de 7/8" (2,2 cm)

As traves oferecem uma superfície para prender os painéis laterais.

1

Seguindo as dimensões, medindo

das extremidades das cantoneiras, coloque uma trave entre cada canto e coluna com emenda na parte de trás do abrigo e 2 traves entre as colunas de canto nas laterais. Posicione a trave no interior da cantoneira superior e prenda com um parafuso no furo inferior.

2

Assente a guia inferior (furo maior)

fora da estrutura do piso. Não prenda a guia neste momento. Repita o procedimento para as traves restantes do abrigo. ● ● ● ● ● 9344 Trave do Painel (6)

● Peças necessárias para ●

Traves

Passo 8

UU19 ctr

9344

NÃO PRENDA A GUIA NESTE MOMENTO PRENDA A TRAVE NO FURO INFERIOR 23 5/16". 59,2 cm 22 1/16" 56,0 cm FRENTE (6)

Cada parafuso da parede exige uma anilha.

1

Encaixe o painel lateral nas canaletas das vigas de canto, borda plana para cima, borda inferior para baixo, assentada sobre a estrutura do piso. Siga sempre esse modelo. Prenda a borda inferior e a guia da trave à estrutura do piso usando parafusos. Prenda o centro à trave com parafusos. Não aperte ainda a borda plana.

2

Instale o painel lateral como

anteriormente. Observe o modo como a ranhura na borda inferior deve se sobrepor à borda plana do último painel. Aparafuse ambos os painéis laterais à trave no lugar da sobreposição.

3

Instale o painel lateral na parte

superior como anteriormente.

4

Na parte interior do abrigo, prenda

os painéis às colunas laterais usando parafusos.

5

Repita os passos de 1 a 4 para o

lado oposto do abrigo.

● ● ● ●

● 8719 Painel lateral (6)

● Peças necessárias para ●

Painel Lateral

Passo 9

UU20 ctr

ESTE PARAFUSO DEVE PRENDER A GUIA DA TRAVE

2

PASSO

3

Certifique-se de que to-das as superposições de painéis estejam presas

Anilha 8719 8719 Vista da Extremidade Borda Plana Borda Inferior FRENTE

1

4

NOTA

Tenha cuidado para instalar cada painel corretamente em sua posi-ção, como mostrado.

A estrutura do piso deve estar

PASSO PASSO PASSO (24) (28) CORRETO INCORRETO

1

Encaixe o painel traseiro nas caneletas das colunas de canto e colunas com emenda presas à estrutura traseira, como mostrado no passo anterior.

2

Instale o painel traseiro para

completar cada seção da parede traseira. Prenda o furo superior do último painel à cantoneira traseira.

3

Encaixe o painel frontal nas

canaletas da coluna de canto e no batente da porta. Este painel é preso por dentro, usando-se parafusos na coluna e no batente.

4

Instale o painel frontal para

completar ambas as seções frontais.

● ● ● ● ● 9345 Painel Traseiro (6) ● ● ● ● ● 9746 Painel Frontal (6)

● Peças necessárias para ●

Painéis Traseiros/Frontais

Passo 10

UU21 ctr

2

3

9746 PASSO

1

4

9746 FRENTE 9345 9345

Prenda o centro superior do último painel à trave

9746

9345

Painéis Frontais Presos nos Cantos e Batentes da Porta por dentro

Prenda o painel traseiro às colunas de canto e às colunas com encaixe por dentro FRENTE PASSO PASSO PASSO (48) (14)

Os frontais ficam em cima das paredes dianteira e traseira para suportar as vigas do telhado.

NOTA

Os frontais estão embalados encaixados um no outro e podem ser confundidos com

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes de viga de telhado aos frontais com dois parafusos, anilhas e porcas.

NOTA

A perna de montagem do suporte deve estar virada para o centro do

frontal. ● ● ● ● ● 7906 Frontal Direito (2) ● ● ● ● ● 7907 Frontal Esquerdo (2) ● ● ● ●

● 7916 Suporte da Viga do Telhado (4)

7907 Anilha

Suportes da Viga do Telhado7916 7906

FRENTE

1

PASSO

Passo 11

UU22 ctr

● Peças necessárias para ●

Conjuntos de Frontais

● ●● ●

● Conjunto do Frontal Esquerdo (2) ●

●● ●

● Conjunto do Frontal Direito (2) ●

●● ●

● 6658 Contravento do Frontal (2)

1

Suspenda e prenda um frontal direito e um esquerdo, sob a cantoneira no canto, à cantoneira da parede traseira com parafusos. Dica: No frontal traseiro, utilize um parafuso e porca na sobreposição da cantoneira da parede traseira. No frontal dianteiro, deixe sem montar os dois parafusos mais próximos da perna do frontal cen-tral.

2

Junte os frontais esquerdo e direito com um contravento do fron-tal utilizando parafusos e porcas apenas nos dois furos inferiores.

3

Repita os Passos 1 e 2 para o trilho da porta na parte dianteira do abrigo, excepto para os suportes do trilho, aperte conforme mostrado.

6658 Contravento do Frontal.

Passo 12

UU23 ctr

● Peças necessárias para ●

Frontais/Contraventos

2

PASSO Suportes do Trilho 6228

1

PASSO PASSO Frontal (24) (7)

● ●●

●● Viga Principal do Telhado (1) ●

●●

●● 8474 Vigas do Telhado (2)

1

Prenda a viga principal do

telhado com o contravento do frontal no frontal dianteiro.

2

Prenda a outra extremidade da viga principal do telhado com o contravento do frontal no frontal traseiro.

3

Prenda as vigas do telhado

restantes, com os furos pequenos na parte superior, conforme mostrado, utilizando parafusos e porcas.

1

PASSO

8474 Viga do Telhado

Conjunto da Viga do Telhado Principal

2

PASSO

3

PASSO

Passo 13

UU24 ctr

● Peças necessárias para ●

Vigas do Telhado

● ● ● ●

● 8466 Painel do Telhado Direito (1)

A instalação dos painéis de telha-do é mais fácil com o uso de um escadote. Instale o primeiro painel de telhado no canto traseiro direito do abrigo. Cada parafuso e auto-atarrachante do telhado requer uma anilha.

NOTA

Meça novamente as diagonais do abrigo e faça os ajustes para assegurar-se de que o abrigo está

em esquadria e nivelado. Isto fará com que os painéis se assentem melhor e os furos se alinhem. Não

chumbe a estrutura do piso. NOTA

Se um Kit Beef-Up para Telhado tiver sido comprado, monte antes de instalar os painéis do telhado.

1

Localize os painéis de telhado pelos seus números. Observe a sequência e a posição em que deverão ser instalados.

2

Posicione o painel de telhado direito no canto traseiro direito e parafuse no frontal com cinco parafusos e porcas e com a viga de telhado utilizando dois parafusos. Não aperte ainda a extremidade in-ferior do painel com a cantoneira da parede lateral.

Dica: Instale os fixadores na ordem indicada no diagrama. 8466 Painel do Telhado direito

FRENTE

Anilha Parafuso Frontal PASSO

2

PASSO

1

Porca 8467 7875 7875 8466 8467 7875 7875 8466

Passo 14

UU25 ctr

● Peças necessárias para ●

Painel do Telhado Direito

FRENTE

8 6 2 4 1 5 7 3 1 2 ₃ 4 5 6 7 (5) (2)

1

Instale um painel de telhado esquerdo no canto traseiro esquerdo e no canto dianteiro direito do telhado. Instale um painel de telhado direito no canto dianteiro esquerdo do telhado.

2

Corte 2 tiras curtas de 2" (5,1 cm) de fita adesiva de vedação e coloque-as de lado. Cubra a junta no cume com fita adesiva de vedação. Desenrole a fita e pressione-a para baixo sobre a abertura da cumeeira enquanto instala cada painel do telhado. Não corte a fita ainda.

3

Instale quatro painéis de telhado na sequência e posições mostradas na página anterior. Não fixe ainda a extremidade inferior dos painéis nas cantoneiras das paredes laterais. Continue vedando a abertura da cumeeira com fita adesiva. Prenda as sobreposições dos painéis do telhado que não forem utilizadas como tampa de cumeeira. Cubra a cabeça do parafuso com o pedaço de fita de vedação de 2" (5,1 cm).

NOTA

O friso estreito de sobreposição de um painel é coberto pelo friso

mais largo do painel adjacente, quando possível.

● ● ● ●

● 8467 Painel do Telhado Esquerdo (2) ● ● ● ● ● 7875 Painel do Telhado (4) ● ● ● ●

● 8466 Painel do Telhado Direito (1)

NOTA

Se os furos da viga de telhado não se alinharem com os furos dos painéis, inverta a posição do abrigo da esquerda para a direita. Se isso não resolver, o seu abrigo pode não estar

nivela-Não aparafuse ainda

FRENTE

Fixar na sobreposição com parafusos 7875 Painel do Telhado Fixar na sobreposição com parafusos É aparafusado à viga do telhado

Rolo de fita de vedação 8467 Painel do Telhado Esquerdo PASSO

2

PASSO Tiras PASSO É aparafusado à viga do telhado 8466 Painel do Telhado Direito

1

3

Passo 15

UU26 ctr

● Peças necessárias para ●

Conjunto de Telhado

● ● ● ● ● 8461 Tampa de Cumeeira (1) ● ● ● ●

● 8482 Perfil Lateral do Telhado (2)

1

Instale a tampa de cumeeira sobre o telhado, depois de completar a montagem, com parafusos e porcas. Não aperte as extremidades da tampa da cumeeira enquanto não for instruído a fazê-lo.

2

Prenda a extremidade inferior dos painéis nas cantoneiras das paredes laterais utilizando parafusos e porcas.

3

Parafuse o perfil lateral do telhado na extremidade inferior dos painéis de telhado de cada lado do abrigo utilizando parafusos em cada sobreposição de painel.

4

Com o seu polegar e indicador, dobre o flanco inferior do perfil de acabamento lateral do telhado do canto para dentro, o suficiente para que as tampas dos perfis de acabamento direito e esquerdo se encaixem nos cantos direito e esquerdo.

5

Prenda as tampas do perfil de acabamento com o perfil de acabamento utilizando um parafuso.

6

Prenda as nervuras dos painéis do telhado, as tampas de cume e as tampas de cumeeira juntas utilizando parafusos e porcas.

● Peças necessárias para ●

Tampa de Cumeeira /

Perfil Lateral do Telhado

(26) (8) (4) PASSO

2

PASSO

1

8461

5

PASSO PASSO

3

8482

6

8482

4

PASSO PASSO Coloque o flanco para dentro para que se ajuste dentro da tampa Tampa de Cume Tampa do Perfil de Acabamento Perfil de Acabamento Lateral do Telhado

Passo 16

UU27 ctr

Passo 17

UU28 ctr

● ●● ●

● 10484 Portas Esquerda e Direita (2) ●

●● ●

● 10498 Contravento Horizontal da Porta (4) ●

●● ●

● 6301 Contravento Vertical da Porta (2)

Os passos desta página mostram como montar a porta direita. Você executará exactamente os mesmos procedimentos para a porta esquer-da. Cada parafuso e porca da porta necessita de uma anilha.

Proceda como segue:

1

Prenda a maçaneta na porta com 2 parafusos e porcas conforme mostrado.

2

Segure o contravento vertical da porta contra o centro da superfície interna da porta e gire o parafuso para manter o contravento vertical da porta em posição. Aparafuse a porta acima e abaixo da conexão central utilizando 2 parafusos.

3

Coloque um contravento hori-zontal de porta nas bordas superior e inferior e fixe com 1 parafuso no centro.

4

Fixe as guias de porta inferiores e as porcas conforme ilustrado.

5

Repita os passos 1 a 4 para a porta esquerda.

Porta

● Peças necessárias para ●

Conjunto da Porta

4

10498

2

6301 10498

3

1

66382 10498 6301 66045 6301 10498 10484 Porta Direita ₁₀₄₈₄ Porta Esquerda 66382 66045 66045 66382 66382 VISTA DA EXTREMIDADE MOSTRANDO: Contravento da Porta Horizontal Anilha (6) (12) (4) PASSO PASSO PASSO PASSO

● ● ● ●

● Conjunto da Porta Direita (1) ●

● ● ●

● Conjunto da Porta Esquerda (1)

1

Pelo lado de dentro do abrigo, coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura dianteira.

2

Posicione a parte superior da porta de modo que os furos na porta se alinhem com os furos das corrediças da porta.

3

Prenda a porta com as corrediças da porta utilizando dois parafusos Nº 10B x 1/2" (13 mm) por corrediça de porta.

NOTA

Os furos nas corrediças da porta permitem o ajuste das portas.

Posicione a porta nos furos centrais.

4

Repita os passos 1 a 3 para a porta esquerda.

2

Contravento Horizontal da Porta

PASSO

1

PASSO

3

Parafuso preto Nº 10B x 1/2" (13 mm) Corrediça da Porta Furos de Regulação Os Furos de Regulação Permitem que as Portas Fechem-se Uniformemente

em Seu Comprimento.

Porta Direita Porta Esquerda PASSO

4

Conjunto da Estrutura do Piso Dianteira Trilho da Porta

Deslizante da Porta

Porta

Passo 18

RS29 ctr

● Peças necessárias para ●

Instalação e Regulação da Porta

PASSO Frontal

TM30

Fixação

Fixe seu abrigo nesse momento.

Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

ZL31

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acaba-das, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identificação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a infiltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certifique-se de que a superfí-cie esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de tinta de retoque de alta qualidade.

ALGUNS FATOS SOBRE FERRUGEM
