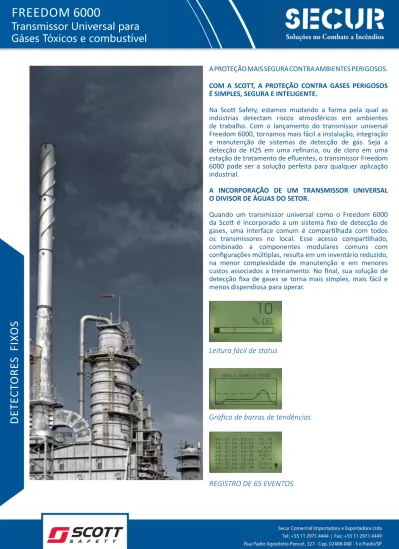

FREEDOM 6000
A PROTEÇÃO MAIS SEGURA CONTRA AMBIENTES PERIGOSOS. COM A SCOTT, A PROTEÇÃO CONTRA GASES PERIGOSOS É SIMPLES, SEGURA E INTELIGENTE.
Na Scott Safety, estamos mudando a forma pela qual as indústrias detectam riscos atmosféricos em ambientes de trabalho. Com o lançamento do transmissor universal Freedom 6000, tornamos mais fácil a instalação, integração e manutenção de sistemas de detecção de gás. Seja a detecção de H2S em uma refinaria, ou de cloro em uma estação de tratamento de efluentes, o transmissor Freedom 6000 pode ser a solução perfeita para qualquer aplicação industrial.
A INCORPORAÇÃO DE UM TRANSMISSOR UNIVERSAL O DIVISOR DE ÁGUAS DO SETOR.
Quando um transmissor universal como o Freedom 6000 da Scott é incorporado a um sistema fixo de detecção de gases, uma interface comum é compartilhada com todos os transmissores no local. Esse acesso compartilhado, combinado a componentes modulares comuns com configurações múltiplas, resulta em um inventário reduzido, na menor complexidade de manutenção e em menores custos associados a treinamento. No final, sua solução de detecção fixa de gases se torna mais simples, mais fácil e menos dispendiosa para operar.
DETE
CT
ORE
S
FI
xOS
Transmissor Universal para
Gáses Tóxicos e combustível
Leitura fácil de status
Gráfico de barras de tendências
DETE
CT
ORE
S F
Ix
OS
ACESSÓRIOS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
PARA TÓXICOS
PARA COMBUSTÍVEIS
Adaptador de montagem em dutos curvos Adaptador de montagem em dutos retos MODBUS RTU/ 3 Relés Protetor do sensor contra chuva COMPLEMENTOS INOVADORESO transmissor universal Freedom 6000 pode ser fornecido com acessórios que permitem aos usuários customizar suas experiências de acordo com suas necessidades.
OS ACESSÓRIOS INCLUEM:
• Módulo de 4-20 mA isolado para separar a fiação de alimentação do transmissor da fiação de sinais de saída, quando assim requerido
pela aplicação.
• Um módulo de comunicações de saída MODBUS RTU/3 relés para que os usuários possam utilizar técnicas de ligação elétrica em série (daisy chain) para reduzir os custos associados.
• Protetores contra chuva, para ajudar a proteger o sensor mesmo contra os ambientes mais severos.
• Células de fluxo, para que os clientes possam conduzir uma amostra de gás para um sensor/ transmissor quando a amostra necessitar de condicionamento. • Adaptadores de montagem em dutos para permitir que sensores remotos sejam instalados em sistemas de ventilação para verificar se o escape ou a admissão de ar estão isentos de gases tóxicos ou combustíveis.
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
DESEMPENHO E INOVAÇÃO
O MAIS AVANÇADO PROJETO E TECNOLOGIA EM SENSORES TECNOLOGIA DE SENSORES ROCK SOLID. MAIS UM AVANÇO PIONEIRO DA SCOTT.
Na Scott Safety, estamos mudando a forma pela qual as indústrias detectam riscos atmosféricos em ambientes de trabalho. Com o lançamento do transmissor universal Freedom 6000, tornamos mais fácil a instalação, integração e manutenção de sistemas de detecção de gás. Seja a detecção de H2S em uma refinaria, ou de cloro em uma estação de tratamento de efluentes, o transmissor Freedom 6000 pode ser a solução perfeita para qualquer aplicação industrial.
Uma resposta rápida e confiável a gases perigosos é um fator crítico para uma opera segura e rentável. É por isso que desenvolvemos uma linha exclusiva de sensores de alto desempenho Rock Solid, fundamentalmente diferentes de todos os demais sensores eletroquímicos encontrados no mercado.
Enquanto outros prometem o fornecimento de tecnologias flexíveis, rápidas e inteligentes de sensores, a Scott criou uma reputação com o fornecimento de soluções inovadoras.
Somente a Scott fornece esta solução inteligente em sensores, concebida por uma equipe qualificada e dedicada de pesquisa e desenvolvimento da Scott, comprometida em buscar avanços com tecnologias e fabricação própria de sensores para assegurar o controle de qualidade.
Em suma, este incomparável transmissor conta com um sensor de alto desempenho que proporciona um desvio de zero extremamente baixo, velocidade mais rápida de resposta, menor tempo de recuperação e maior especificidade para os gases alvo.
ROCK SOLID EM RESUMO
• D esvio mínimo—desempenho confiável em ambientes severos reais através da redução significativa de efeitos de temperatura e umidade.
• Alta especificidade—sofre muito menos interferências de outros gases que os sensores convencionais, reduzindo
interferências cruzadas de outros gases presentes e diminuindo a probabilidade de um alarme falso.
• Identificação digital—proporciona reconhecimento automático quando os sensores são trocados, reduzindo a probabilidade de erros do usuário durante a manutenção em campo.
• D etecção mais ampla de gases tóxicos—diversas faixas de detecção estão disponíveis para cada gás, de modo a otimizar a resposta do sensor no ambiente.
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
• Arsina
• Tricloreto de boro
• Trifluoreto de boro
• Bromo
• Cloro
• Dióxido de cloro
• Diborano
• Flúor
• Brometo de hidrogênio
• Cloreto de hidrogênio
• Cianeto de hidrogênio (cianureto)
• Fluoreto de hidrogênio
• Ozônio
• Fosfina
• Tetrafluoreto de silício
• Dióxido de enxofre
• Hexafluoreto de tungstênio
TECNOLOGIA DE SENSORES ROCK SOLID DA SCOTT.
Nossos avançados sensores eletroquímicos de alto desempenho ROCK SOLID para o Freedom 6000 são fornecidos para detectar a maioria dos gases tóxicos.
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
FACILIDADE DE USO E MODULARIDADE
Flexível, eficiente e simples
A SOLUÇÃO MAIS FLEXÍVEL DE DETECÇÃO DE GASES COMBUSTÍVEIS DO SETOR.
O transmissor universal Freedom 6000 pode ser fornecido com tecnologia de oxidação catalítica ou de infravermelho (IR), mas a autêntica diferença está na forma como ele é utilizado: você pode passar da tecnologia de oxidação catalítica para a de infravermelho em campo—um benefício que só a Scott pode proporcionar.
O MAIS EFICIENTE CUSTO DE PROPRIEDADE.
O Freedom Direct é um complemento de fácil adição ao Freedom 6000. Totalmente interoperável com o Freedom 6000, o Freedom Direct proporciona um custo de propriedade menor do que qualquer outro sistema de detecção, comprovando-se como um melhor valor. Nossa visão arrojada nos levou a criar um sistema de detecção inteligente, que pode ser adaptado para incorporar melhorias em termos de segurança das instalações, de tecnologias futuras e dos requisitos sempre em mudança do setor.
Em suma, o Freedom Direct é um detector inteligente e confiável, que pode ser implementado imediatamente e que foi projetado para se integrar facilmente ao Freedom 6000 para atender a futuros requisitos de detecção. E tudo isso se soma ao menor custo de propriedade e ao maior retorno sobre o investimento de uma solução superior de detecção.
FLEXIBILIDADE DE CRESCIMENTO INIGUALÁVEL.
O transmissor universal Freedom 6000 e o detector de combustíveis Freedom Direct compartilham alguns componentes. Ambos podem ser empregados com uma caixa de junção para permitir o acesso mais fácil às ligações elétricas, facilitando a troca da unidade. Escalável e flexível, o Freedom Direct oferece custos iniciais reduzidos. O design simples do detector Freedom Direct possibilita a instalação e manutenção fáceis e a troca rápida do sensor em campo, permitindo que os clientes experimentem a verdadeira flexibilidade de recursos do detector.
Nosso design exclusivo oferece a maneira mais econômica de se adicionar pontos de detecção em locais ou áreas remotas, onde displays locais não sejam requeridos, proporcionando assim maior cobertura de áreas potencialmente perigosas.
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
TORNAR A DETECÇÃO MAIS FÁCIL E MAIS SEGURA FOI SÓ O COMEÇO.
• Design modular, para trocas e atualizações fáceis de componentes em campo • Tecnologia de sensores “plug-and-play”
• Monitora e gera alertas sobre a vida útil do sensor por oxidação catalítica e reconhece trocas quando usado com controladores Scott • O alojamento resistente à corrosão protege os sensores contra o ambiente e contaminações
• Atende a requisitos globais de projeto e desempenho • Atende à norma NEMA 4x/IP66 de desempenho ambiental
Nosso sistema modular oferece vantagens que simplificam sua solução de detecção completa para ambientes perigosos. Esta linha completa de produtos lhe oferece controle total e o máximo em flexibilidade—de gases tóxicos a combustíveis. Seja a detecção de gases, a detecção de chamas ou controladores, a Scott pode atender a todas as suas necessidades de
detecção fixa.admissão de ar estão isentos de gases tóxicos ou combustíveis.
Cabeçote do detector em aço inoxidável, com adaptador exclusivo de calibração integrado para a calibração em áreas inacessíveis. As tecnologias de oxidação catalítica ou de IR dosensor podem ser utilizadas de modo intercambiável. Retentor de chama grande para melhorar o fluxo de ar e levar a um tempo de resposta ótimo.
O detector Freedom Direct pode ser empregado com uma caixa de junção, demodo a permitir o acesso mais fácil às ligaçõeselétricas e facilitando assim a troca da unidade. (Mostrado com a caixa de junção opcional.)
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
FLEXIBILIDADE E ADAPTABILIDADE
UMA SOLUÇÃO FLEXÍVEL E ESCALÁVEL PARA APLICAÇÃO EM TODAS AS INDÚSTRIAS
O Freedom 6000 tem a capacidade de evoluir de acordo com suas mudanças de necessidades—potencializando seu investimento inicial de forma perfeitamente integrada. O Freedom 6000 oferece soluções de detecção de gás totalmente funcionais, as quais permitem que suas instalações operem a pleno potencial.
Monitoramento de ambientes de escritório quanto à presença de gases tóxicos, com o Freedom 6000 configurado para gases tóxicos. Monitoramento da presença de gases combustíveis ao redor de tanques de armazenamento, utilizando o Freedom 6000 configurado com sensores remotos infravermelhos de combustíveis próximos a valas.
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
3
4
5
Monitoramento de limites de propriedade, com o Freedom 6000 configurado
para gases tóxicos e considerando os ventos
prevalecentes.
Monitoramento de sistemas de ventilação para confirmação de níveis
baixos de combustíveis, utilizando o Freedom 6000 com sensores de oxidação
catalítica remotos e adaptadores para montagem em dutos.
Monitoramento de gases combustíveis utilizando o Freedom Direct conectado a
um controlador Scott 7800.
FREEDOM 6000 UMA BASE SÓLIDA PARA UMA AMPLA GAMA DE SETORES. • Refinarias • Plataformas de produção de petróleo e gás • Instalações de armazenamento e distribuição de gás • Plantas químicas • Estações de tratamento de efluentes • Instalações de alimentos e bebidas
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
A GARANTIA DE PROTEÇÃO DA SCOTT PROTEÇÃO CONTRA UMA VARIEDADE MAIS AMPLA
DE AMBIENTES PERIGOSOS
UMA SOLUÇÃO FLEXÍVEL E ESCALÁVEL PARA APLICAÇÃO EM TODAS AS INDÚSTRIAS
RELAÇÃO DA GASES TÓXICOS PARA O FREEDOM 6000
Nome do gás Amônia Arsina Trifluoreto de boro Bromo Monóxido de carbono Cloro Dióxido de cloro Diborano
Óxido de etileno (ETO) Flúor Germano Hidrogênio Brometo de hidrogênio Cloreto de hidrogênio Cianeto de hidrogênio (cianureto) Fluoreto de hidrogênio Sulfeto de hidrogênio Metanol Metil mercaptana Monometil hidrazina Óxido nítrico Dióxido de nitrogênio Oxigênio Ozônio Fosfina Silano Tetrafluoreto de silício Dióxido de enxofre Ortossilicato de tetraetila Hexafluoreto de tungstênio Tipo de Sensor Eletroquímico Rock Solid disponível Rock Solid disponível Rock Solid disponível Eletroquímico Rock Solid disponível Rock Solid disponível Rock Solid disponível Eletroquímico Rock Solid disponível Eletroquímico Eletroquímico Rock Solid disponível
Rock Solid disponível Rock Solid disponível
Rock Solid disponível
Eletroquímico Eletroquímico Eletroquímico Eletroquímico Eletroquímico Eletroquímico Eletroquímico Rock Solid disponível Rock Solid disponível Eletroquímico Rock Solid disponível Rock Solid disponível Eletroquímico
Rock Solid disponível
Faixa detemperatura operacional -5 a 50 °C 10 a 40 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -10 a 50 °C -20 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -10 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -5 a 50 °C -40 a 50 °C -5 a 50 °C -10 a 50 °C -40 a 50 °C 10 a 40 °C -25 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C -40 a 50 °C Tempo típico de resposta <45 <45 <45 <20 <20 <20 <20 <60 <140 <20 <20 <10 <60 <60 <60 <45 <15 <40 <20 <45 <10 <10 <15 <20 <45 <20 <45 <20 <60 <45
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
A GARANTIA DA SCOTT SAFETY
• Centros de serviço globais, incluindo 28 centros de serviço autorizados de fábrica na América do Norte para trabalhos de garantia ou não.
• Equipe de suporte técnico prontamente disponível para prestar assistência em uma variedade de aplicações e usos.
FREEDOM 6000, ALUMÍNIO, TÓXICOS
FREEDOM 6000, ALUMÍNIO, COMBUSTÍVEIS
FREEDOM 6000, ALUMÍNIO (ATEX), COMBUSTÍVEIS
DETE
CT
ORE
S F
Ix
OS
FREEDOM 6000
Transmissor Universal para
Gáses Tóxicos e combustível
Na Scott, estamos desenvolvendo maneiras de proteger pessoas desde 1945. Earl Scott, nosso fundador, iniciou a empresa ocupando-se com suas invenções no porão de sua residência, em Lancaster, NY. Desde aquela época, o nome Scott tem sempre representado qualidade inquestionável quando a segurança é um fator crítico. Instalações de centenas de setores diferentes contam com a atenção aos detalhes, as medidas de falha segura, o serviço atencioso e a inovação constante da Scott. O Freedom 6000 é mais um produto em nosso histórico de muitos anos e de orgulho em equipamentos de segurança.
ESPECIFICAÇÕES
ESPECIFICAÇÕES DO TRANSMISSOR
Elétricas
10 - 30 VCC a menos que 3 watts em 3-fios 4-20 mA com relés
Saída
4-20 mA em impedância de entrada de 10 ohms, saída de fonte de corrente, resistência máx. do loop: 750 ohms
Precisão
+/- 5% do fundo de escala ou +/-1 contagem Desvio de temperatura
Menor que 0,1% por grau Celsius acima de 60 °C
Display
O LCD gráfico com luz de fundo exibe tendências de 30 minutos, gráfico de barras e grandes unidades de engenharia
Ambientais
-40 °F a 140 °F (-40 °C a 60 °C) em operação Sensor remoto
Sensor para tóxicos: até 50 pés. Sensor para combustíveis e CO2: maior que 4000 pés, a
depender da bitola dos cabos fornecidos pelo usuário
ESPECIFICAÇÕES MECÂNICAS DO TRANSMISSOR Alojamento
Alojamento de aço inoxidável 316 ou alumínio revestido em epóxi
Entradas de eletrodutos
3 x 3/4” NPT
Classe de intrusão de água e poeira
IP 66/Nema 4X
Peso
4,5 lb (2 kg) alumínio, tóxicos; 7,5 lb (3,4 kg) aço inox, combustíveis
SAÍDAS OPCIONAIS
Opção de relé/MODBUS
Forma C para 5 A a 30 VCC e 240 VCA de cargas resistivas, RS-485 Modbus RTU
Opção de saída isolada
Saída de 4-20 mA isolada
GARANTIA
2 anos para componentes eletrônicos/4 anos para o alojamento
APROVAÇÕES*
Transmissor, combustíveis
Classe I, Div. 1 Grupos A, B, C, D (Alumínio) Classe I, Div. 1 Grupos B, C, D (Aço Inox) ATEX Ex d IIC T5 Gb -40 °C<Tamb< 70 °C
INMETRO BR-Ex d IIC T5, -40 °C ≤ Tamb ≤ +70 °C (LEL & CO2) IECEx (pendente)
Transmissor, tóxicos
Classe I, Div. 2 Grupos B, C e D
Classe I, Div. 1 Grupos B, C e D (pendente) ATEX (pendente)
IECEx (pendente) INMETRO (pendente)
ESPECIFICAÇÕES DO SENSOR ELETROQUÍMICO (TÍPICO) Umidade 30-95% UR Temperatura -40 a +50 °C (-40 a 122 °F) Pressão Atmosférica +/- 10% Tempo de resposta <30 s T50 INFRAVERMELHO Umidade 0-99% UR Temperatura -20 a +50 °C (-4 a 122 °F) Tempo de resposta 5 s T20 OXIDAÇÃO CATALÍTICA Umidade 0-99% UR Temperatura -40 a +200 °C (-40 a 392 °F) Tempo de resposta 5 s T20
