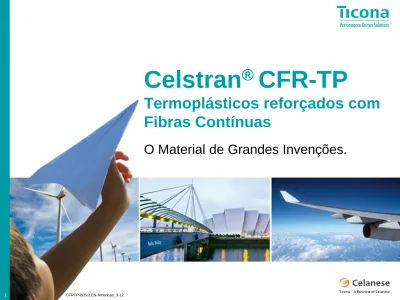

Celstran
®
CFR-TP
Termoplásticos reforçados com
Fibras Contínuas
A evolução do Celstran
CFR-TP
Grânulos de Fibra Curta Comprimento de Fibra
= 0.2–0.4 mm
Fio revestido ou fibras mistas
Grânulo de fibra longa Totalmente impregnado
Comprimento de fibra = 11–25 mm
Tapes reforçados com Fibra contínua Totalmente impregnada
Celstran
®
CFR-TP – Nossas Forças
Celstran
®
C = Contínuo
F = Fibra
R = Reforçado
-
T = Termo-
P = plástico
Ticona é líder mundial em tecnologia
de impregnação de fibra, a matrizes
termoplásticas;
Ticona é líder mundial em tecnologia
de resina termoplástica;
Nossos pontos fortes são a nossa
gama de fibras e resinas, nosso
tamanho, experiência em
termoplásticos de engenharia e nossa
qualidade de impregnação
Celstran
CFR-TP
e Ticona Engineering Polymers
Melhor processo de
Impregnação
de Fibras
Mais vasto
portfólio
Termoplástico
– Reforço
Habilidade para
customizar
produtos
Suporte a nossos
clientes para
desenvolver seus
produtos
Vasta experiência
em projetos
Propriedades
Térmicas e Mecânicas
Muito superiores
Celstran
Composites
Vasto Portfólio
Polímeros
Fibras
Aditivos
PEEK
ABS
Fibra de Carbono
Cor específica
PEI
PPO
Aramida
Estabilização a UV
PAA/PPA
TPU
Vidro - S
Estabilização Térmica
PA (6,66,46,12)
POM
Vidro - E
Modificado a Impacto
PPS
PEHD
Vidro - ECR
Superfície melhorada
PBT/PET
TPE/TPO/TPV
Aço Inoxidável
Fluidez Melhorada
PC
PP
Adesão de Pintura
PCABS
PVDF
Condutivos
Baixa Emissão.
Melhor lubricidade
Celstran
Composites
Amplas Possibilidades
Larguras dos rolos entre 254-330 mm
Tapes com larguras padrão 6, 12, 25, 75 mm
Tapes com larguras customi- zadas
Termoplásticos
reforçados com
Fibras Contínuas
(CFR-TP) Tapes
Pellets –
Termoplásticos
reforçados com Fibra
Longa (LFRT)
Termoplásticos
reforçados com Fibras
Contínuas (CFR-TP)
Semi - Acabados
Semi- acabados customizados
(Específico por cliente): – Circular – Oval – Retangular – Perfis ½ ” (≈ 11–12 mm) 1” (≈ 25 mm) Customizados
Celstran
Composites
Impregnação de Fibras
Grânulos de Fibra Longa , totalmente impregnados Tape reforçado com fibras continuas, completamente impregnadoCelstran
®Processo
de
Impregnação
Excelentes
propriedades para
novas aplicações
Transferência do conhecimento de pellets para CFR-TPs
Impregnação de cada filamento
Celstran
Composites
Benefícios dos Compósitos Termoplásticos
Aproveitamento total da força mecânica das fibras de reforço
Estender propriedades mecânicas específicas do LFRT, em até
uma ordem de magnitude.
Seguro, eficiente, ambientalmente amigável
Para uma vasta gama de aplicações
Facilita projetos de geometria complexos
–
Todos os benefícios típicos dos termoplásticos
–
Re- processável
–
Alta tenacidade
–
Baixo Peso
–
Reciclável
–
Resistência ao ambiente/ intempéries
–
Fácil/ rápido processamento.
–
Vida útil estendida.
Celstran
CFR-TP
Módulo de Tração
0 20 40 60 80 100 120 Products [Gpa ]Celstran
CFR-TP
Propriedades térmicas importantes de
diferentes polímeros
-100 -50 0 50 100 150 200 250 300 350POM HDPE PP PA6 PBT PA66 PPS PEI PEEK
Tg Tm Ts Tg [ °C] Polímeros
Celstran
CFR-TP
Comparação de densidades
0 0,5 1 1,5 2 2,5 3 3,5 4 Polimeros Densit y [g/c m 3 ]Celstran
CFR-TP
Comparação desempenho vs. Densidade
Densidade [g/cm3] Mód ulo de T ra çã o [ GPa ]
0
20
40
60
80
100
120
140
160
1
1,2
1,4
1,6
1,8
2
2,2
2,4
2,6
2,8
3
Epoxi-CF61 PPS-CF50 PEEK-CF50 POM-CF50 POM-GF50 Epoxi-GF45 PP-GF70 PBT-GF55 PPS-GF50 Liga Al, 6061-T6 Liga Al , 2024-T3Celstran
CFR-TP
Comparação Desempenho vs. Densidade
Densidade [g/cm3] Resi st ên cia a T ra çã o [ MPa ]
0
200
400
600
800
1000
1200
1400
1600
1800
2000
1
2
3
4
5
6
7
8
Epoxi-CF61 PPS-CF50 PEEK-CF50 POM-CF50 POM-GF60 Epoxi-GF45 PP-GF70 PBT-GF55 PPS-GF50 Liga Aluminio, 6061-T6 Liga Aluminio , 2024-T3 Aço AISI 1045 FeFo Grade 20Densidade vs. Resistência de Vários
Materiais
Celstran
CFR-TP
Principais Aplicações
Esportes
Recreacionais
Energia
Tubulação
Tranporte
Construção Civil
Aeroespacial
Celstran
®Composites
Celstran
CFR-TP
Applicações para Industria de Oil and Gas :
Risers flexíveis
Umbilicais
Cabos submarinos e linhas de amarração
Equipamentos de monitoração
Tubos de perfuração e exploração
On e off-shore flowlines
Celstran
CFR-TP
para tubulações de Oil and Gas
Tubulações de Termoplástico reforçados :
Redução significativa de custo ao longo da
vida últil da aplicação
Excelente resistência à corrosão,
envelhecimento e permeabilidade.
Facilidade para enrolamento/ armazenagem –
permite instalação em velocidades de até 500
metros por hora ou mais.
Sistema de tubulação pode ser adaptado para
evitar problemas de permeabilidade.
Projetado para lidar com as flutuações de
pressão durante sua vida útil.
Suporta teste de Pressão de Explosão até 520
bar, com espessura de parede 5 milímetros
Celstran
CFR-TP
Processamento
Lay-up de tape automático :
– Winding
– Tape placement
Prensagem :
– Moldagem por compressão
• [ macho / fêmea ]
– Prensa de consolidação
– Prensa de consolidação continua
Transferência de calor por fluido
sob vácuo
(Processo Quickstep*)
Estruturas tipo Sandwich
