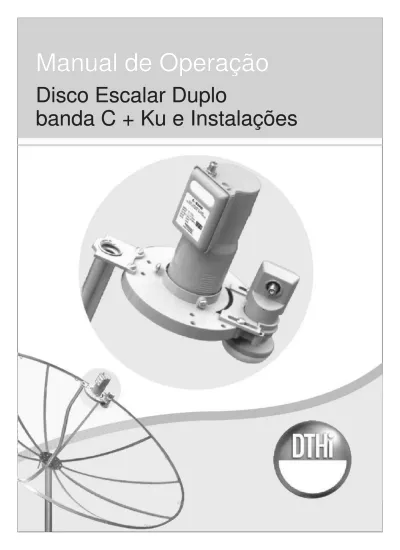

Manual de Operação
Manual de Operação
Disco Escalar Duplo
Disco Escalar Duplo
banda C + Ku e Instalações
01
INFORMAÇÕES IMPORTANTES
Leia com atenção todas as instruções desse manual antes de efetuar qualquer operação;
O sistema de Bi-Apontamento utilizando o Disco Escalar Duplo banda
C+Ku funcionará na área demarcada com a letra A do mapa da
página 02. Na região B é aconselhavel a utilização de uma antena
fechada de 90 cm para a recepção dos canais da DTHi;
Para utilizar o Disco Escalar Duplo banda C+Ku em antenas parabólicas de tela é aconselhavel que a antena tenha diâmetro igual ou superior a 1,70 metros, e que esteja em bom estado de conservação, pois caso a antena esteja com imperfeições a instalação poderá apresentar
baixa qualidade de sinal;
Para um bom funcionamento do sinal de Banda KU é necessário a utilização de cabo RGC 6 na instalação;
Efetuar as conexões dos cabos com o receptor desligado da tomada;
Em caso de dúvidas, consulte o Técnico Instalador responsável pela instalação ou o SAC da DTHi.
Não é aconselhavel o uso de chave ou divisor durante o apontamento da antena, para ambos os satélites.
Antes de efetuar o apontamento, é aconselhavel isolar com fita de auto-fusão as conexões efetuadas nos LNB’s.
SAC
sac@dthi.com.br (11) 3141-0164 www.dthi.com.br
02
MAPA DE COBERTURA
B
A
Região A: É a região demarcada no mapa onde é possível instalar o sistema de Bi-Apontamento utilizando o Disco Escalar Duplo banda C+KU.
Região B: É a região demarcada no mapa onde é necessário a utilização de uma antena fechada de 90 cm para a recepção dos canais da DTHi.
03
MENU do receptor VT5000-D
1º Passo: Configuração do LNB
- Antes de efetuar o apontamento da antena será necessário configurar o LNB que está sendo usado para o satélite B1/C2 e essa configuração é efetuada em CONFIGURAÇÃO DA ANTENA, acessar o MENU >
CONFIGURAÇÃO DE INSTALAÇÃO > Inserir o Código 5000 > CONFIGURAÇÃO DA ANTENA:
2º Passo: Apontamento da Antena
- Para efetuar o apontamento da antena conforme as instruções das próximas páginas desse manual, será necessário entrar no item
APONTAMENTO DA ANTENA e deixar o item TAXA o mais alto possível, para o DTHi aconselhamos taxa superior a 60%. Para acessar esse item, acessar o MENU > CONFIGURAÇÃO DE INSTALAÇÃO > Inserir o Código 5000 > APONTAMENTO DA ANTENA:
- No exemplo ao lado o LNB de banda C está configurado para LNB Monoponto, caso neces-sário somente esse item deverá ser alterado, os demais itens já estão configurados de fábrica. Para o satélite dos canais da DTHi não é necessário modificar essa configura-ção, pois o receptor ja sai configurado de fábrica.
- A figura ao lado ilustra o transponder DTHi selecionado durante o
processo de Apontamento (fundo de cor azul).
Nessa mesma tela é possivel acessar os transponders do
satélite B1/C2 (fundo de cor amarela), com
frequência entre 3600 até 4200 Mhz para efetuar o apontamento da banda C. Configuração da Antena Satélite Antena LNB C2 / B1 LNB 1 Mono Dthi LNB 2 Mono
VOL + Próxima Opção CH + / - Escolhe Opção VOL - Opção Anterior EXIT Sair
Buscar canais NÃO LNB Low Freq(Mhz) 05150 LNB Low 22 Khz Desligado LNB High Freq(Mhz) 00000 LNB High 22Khz LNB Ligado Desligado Inverter Polarização NÃO Satelite BrasB1 / C2 LNB 1 LNB MONO SALVAR SIM TRANSPONDERS (DTHi) Transponder APARECIDA #TV SENAD DTHi - LNB 2 - MONO 65% Taxa: Intensidade: 72%
Frequência S. Rate Pol. FEC A/D
11720 31300 V 5/6 D 03628 03000 H 3/4 D 03631 04687 H 3/4 D 03637 02228 H 7/8 D 03644 03214 V 3/4 D #NBR #TV CAMAR DTHi Netw
04
Instalação do Disco Escalar Duplo banda C + KU
Instalando o Disco Escalar Duplo banda C + KU
Satélite B1 / C2 Figura 1 Figura 2 R e t a d e R e f e r ê c i a n Sentido do o r c necto
A
Ajuste de Polarização- Apontar a antena para o satélite B1/C2, conforme figura 1. Apertar todos os parafusos da antena referente a Azimute e Elevação para que a antena não se movimente, não travar o parafuso da bengala para que depois seja possivel gira-la de forma a achar o satélite Estrela do Sul referente ao pacote de canais DTHi.
Para o apontamento do LNB KU no satélite Estrela do Sul (DTHi) serão necessário 3 ajustes, ajuste A, B e C. Veja as explicações dos 3 ajustes nos próximo passos.
- Será necessário o ajuste de polarização do LNB KU, observe que na Figura 2 o conector está quase perpendicular a Reta de Referência indicada na foto do suporte, lembrando que esse ajuste deve ser feito sempre observando o item TAXA em APONTAMENTO DA ANTENA.
O sentido do conector pode variar de acordo com a região e esse exemplo foi feito em São Paulo.
1º Passo: Apontar antena para o satélite B1 / C2.
2º Passo: Ajuste da polarização do LNB KU.
05
Figura 3 Figura 4B
B
C
12 3 4 5 7 8 9 10 11 1 2 6 Foto ampliada (LNB’s)- O ajuste B demonstrado na figura 3 é efetuado para distanciar e/ou
aproximar o LNB KU para o centro do disco de forma a encontrar o sinal
do satélite. O ajuste B e o ajuste C demonstrados a seguir devem ser feitos
em conjunto.
- O ajuste C demostrado na Figura 4 é o movimento da bengala de forma
horária ou anti-horária, esse ajuste deve ser feito em conjunto com o ajuste B demonstrado acima, onde será possível encontrar o pacote de canais da DTHi (satélite Estrela do Sul). Durante esse ajuste, a polarização do satélite B1/C2 irá se alterar, mas no 5º Passo esse ajuste será refeito.
Na figura ao lado o LNB KU está posicionado entre 4 e 5 horas, essa posição (ajuste) é para a cidade de São Paulo. Dependendo da região, a posição do LNB KU pode variar de 3 até 6 horas
3º Passo: Distância entre os LNB’s.
4º Passo: Posicionamento do LNB KU.
C
06
Figura 5
Anotações:
- No Passo anterior foi efetuado o ajuste do LNB KU. Devido ao movimento da bengala, a polarização do LNB Banda C foi desajustada. Nesse passo reajustaremos esta polariação, para isso é necessário afrouxar os parafusos indicados com as setas na Figura 5, ajustar a polarização do LNB Banda C e depois reapertar os parafuso.
5º Passo: Ajuste de polarização do LNB banda C.
- Após todos os ajustes efetuados, ligar a chave de comutação entre os dois LNB’s / satélites conforme as instruções das paginas seguintes, utilizando chave DiSEqC.
07
Satélite B1 / C2 Satélite Est. Do Sul (DTHi) AC IN - 60 Hz 90~250 VAC FUSE: 2A VIDEO RS 232 L • AUDIO •R RF IN 950~2150 Mhz DIGITAL RF OUT VISIONTEC DAAMAZÔNIA CNPJ 04.597.732/0001-61 CONHEÇAAAMAZÔNIA VHF IN TV COAXIAL ANALOG +5V 0/12V GNDConfiguração com LNBF Monoponto + LNB KU utilizando chave DiSEqC.
Pequeno CABO COAXIAL que acompanha na compra do produto.
Para fazer a comutação entre os dois satélites com a chave DiSEqC 1.0 um satélite tem que estar habilitado como LNB 1 e outro LNB 2 .
Instalações
Chave DiSEqC 1.0 LNB 2 LNB 1 Receptor VT5000-D Cabo RGC 6Receptor Analógico TV AC IN - 60 Hz 90~250 VAC FUSE: 2A VHFIN VIDEO AUDIO RFIN 950~2150 Mhz VISIONTECDAAMAZÔNIA CNPJ 04.597.732/0001-61 CONHEÇAAAMAZÔNIA
08
Satélite B1 / C2 Satélite Est. Do Sul (DTHi) AC IN - 60 Hz 90~250 VAC FUSE: 2A VIDEO RS 232 L • AUDIO •R RF IN 950~2150 Mhz DIGITAL RF OUT VISIONTEC DAAMAZÔNIA CNPJ 04.597.732/0001-61 CONHEÇAAAMAZÔNIA VHF IN TV COAXIAL ANALOG +5V 0/12V GND CABO COAXIALPara fazer a comutação entre os dois satélites com a chave DiSEqC 1.0, um satélite tem que estar habilitado como LNB 1 e outro LNB 2 .
Para essa configuração é necessário que o item LNB do satélite B1/C2 esteja configurado em MULTI.
Instalações
Chave DiSEqC 1.0 LNB 2 LNB 1 Receptor VT5000-DConfiguração com LNBF Multiponto + LNB KU utilizando chave DiSEqC 1.0, sendo um receptor analógico e um VT5000-D.
LNBF Multiponto + LNB KU Divisor 950~2050MHz Cabo RGC 6
V H H V Rx1 Rx2 Rx2 Rx1 TV AC IN - 60 Hz 90~250 VAC FUSE: 2A VHF IN VIDEO AUDIO RF IN 950~2150 Mhz VISIONTEC DAAMAZÔNIA CNPJ 04.597.732/0001-61 CONHEÇAAAMAZÔNIA Receptor Analógico Comando para a chave coaxial Chave DiSEqC 1.0 LNB 2 LNB 1 AC IN - 60 Hz 90~250 VAC FUSE: 2A VIDEO RS 232 L • AUDIO •R RF IN 950~2150 Mhz DIGITAL RF OUT VISIONTEC DAAMAZÔNIA CNPJ04.597.732/0001-61 CONHEÇAAAMAZÔNIA VHF IN TV COAXIAL ANALOG +5V 0/12V GND VT5000-D Sistema DUPLO Satélite B1 / C2 LNB KU Satélite Est. do Sul (DTHi) Cabo RGC 6
09
Instalações
Configuração com sistena duplo usando chave coaxial de Pulso ou SW + Antena com LNB KU, utilizando chave DiSEqC 1.0 para a comutação entre os dois satélites com um receptor VT5000-D e um receptor analógico.
Para essa configuração é necessário que o item LNB do satélite B1/C2 esteja configurado em SERVO.
Configuração com LNBF Multiponto + Antena com LNB KU utilizando chave DiSEqC, com dois receptores VT5000-D. O LNB KU é com DUAS SAÍDAS.
10
Instalações
LNBF Multiponto Satélite B1 / C2 LNB 2 LNB 1 RS 232 RF IN 950~2150 Mhz DIGITAL RF OUT COAXIAL ANALOG RS 232 RF IN 950~2150 Mhz DIGITAL RF OUT COAXIAL ANALOG Receptor Cabo Coaxial Cabo Coaxial ChaveDiSEqC ChaveDiSEqC
LNB 2 LNB 1 AC IN - 60 Hz 90~250 VAC FUSE: 2A VIDEO
L • AUDIO •R VISIONTEC DAAMAZÔNIA CNPJ04.597.732/0001-61 CONHEÇAAAMAZÔNIA VHF IN TV +5V 0/12V GND AC IN - 60 Hz 90~250 VAC FUSE: 2A VIDEO
L • AUDIO •R VISIONTEC DAAMAZÔNIA CNPJ04.597.732/0001-61 CONHEÇAAAMAZÔNIA VHF IN TV +5V 0/12V GND LNB KU com DUAS SAÍDAS Receptor TV TV Divisor 950~2050MHz Cabo RGC 6 Satélite Est. do Sul (DTHi)
