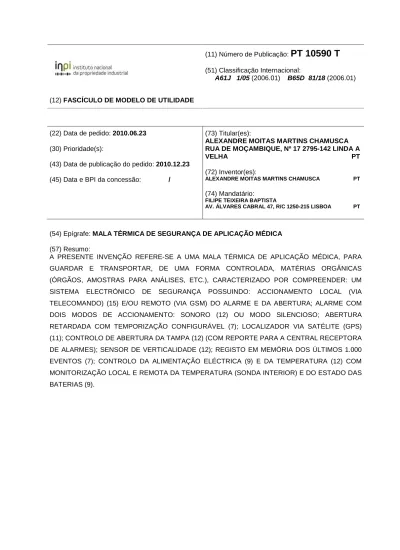

(54) Epígrafe: MALA TÉRMICA DE SEGURANÇA DE APLICAÇÃO MÉDICA (57) Resumo:
A PRESENTE INVENÇÃO REFERE-SE A UMA MALA TÉRMICA DE APLICAÇÃO MÉDICA, PARA GUARDAR E TRANSPORTAR, DE UMA FORMA CONTROLADA, MATÉRIAS ORGÂNICAS (ÓRGÃOS, AMOSTRAS PARA ANÁLISES, ETC.), CARACTERIZADO POR COMPREENDER: UM SISTEMA ELECTRÓNICO DE SEGURANÇA POSSUINDO: ACCIONAMENTO LOCAL (VIA TELECOMANDO) (15) E/OU REMOTO (VIA GSM) DO ALARME E DA ABERTURA; ALARME COM DOIS MODOS DE ACCIONAMENTO: SONORO (12) OU MODO SILENCIOSO; ABERTURA RETARDADA COM TEMPORIZAÇÃO CONFIGURÁVEL (7); LOCALIZADOR VIA SATÉLITE (GPS) (11); CONTROLO DE ABERTURA DA TAMPA (12) (COM REPORTE PARA A CENTRAL RECEPTORA DE ALARMES); SENSOR DE VERTICALIDADE (12); REGISTO EM MEMÓRIA DOS ÚLTIMOS 1.000 EVENTOS (7); CONTROLO DA ALIMENTAÇÃO ELÉCTRICA (9) E DA TEMPERATURA (12) COM MONITORIZAÇÃO LOCAL E REMOTA DA TEMPERATURA (SONDA INTERIOR) E DO ESTADO DAS BATERIAS (9).
(12) FASCÍCULO DE MODELO DE UTILIDADE
(11) Número de Publicação: PT 10590 T (51) Classificação Internacional:
A61J 1/05 (2006.01) B65D 81/18 (2006.01)
(22) Data de pedido: 2010.06.23
(30) Prioridade(s):
(43) Data de publicação do pedido: 2010.12.23 (45) Data e BPI da concessão: /
(73) Titular(es):
ALEXANDRE MOITAS MARTINS CHAMUSCA RUA DE MOÇAMBIQUE, Nº 17 2795-142 LINDA A
VELHA PT
(72) Inventor(es):
ALEXANDRE MOITAS MARTINS CHAMUSCA PT (74) Mandatário:
FILIPE TEIXEIRA BAPTISTA
RESUMO
“MALA TÉRMICA DE SEGURANÇA DE APLICAÇÃO MÉDICA”
A presente invenção refere-se a uma mala térmica de aplicação médica, para guardar e transportar, de uma forma controlada, matérias orgânicas (órgãos, amostras para análises, etc.), caracterizado por compreender: um sistema electrónico de segurança possuindo: accionamento local (via telecomando) (15) e/ou remoto (via GSM) do alarme e da abertura; alarme com dois modos de accionamento: sonoro (12) ou modo silencioso; abertura retardada com temporização configurável (7); localizador via satélite (GPS) (11); controlo de abertura da tampa (12) (com reporte para a central receptora de alarmes); sensor de verticalidade (12); registo em memória dos últimos 1.000 eventos (7); controlo da alimentação eléctrica (9) e da temperatura (12) com monitorização local e remota da temperatura (sonda interior) e do estado das baterias (9).
DESCRIÇÃO
“MALA TÉRMICA DE SEGURANÇA DE APLICAÇÃO MÉDICA” Sumário da Invenção
A presente invenção refere-se a uma mala térmica de segurança para utilização médica.
Trata-se de uma mala para guarda e transporte de órgãos, que desempenha valiosas funções adicionais que não se encontram presentes nas malas térmicas tradicionais para transporte de órgãos.
A mala possui designadamente dispositivos de segurança que permitem, por um lado, monitorizar remotamente os movimentos e aberturas da mala, reduzindo o risco de furto (alarme anti-roubo) e por outro, monitorizar e controlar a temperatura no seu interior, reduzindo o risco de deterioração do seu conteúdo orgânico (alarme técnico):
Accionamento local (via telecomando) e/ou remoto (via GSM) do alarme;
Alarme com dois modos de accionamento: sonoro ou modo silencioso (coação);
Alarme sonoro (2 sirenes de 90 db cada);
Abertura retardada com temporização configurável;
Controlo local do alarme e da abertura, via telecomando ou controlo remoto (via GSM) através duma central de monitorização e controlo;
Localizador via satélite (GPS) para permitir a monitorização remota das deslocações da mala;
Controlo de abertura da tampa (com reporte para a central receptora de alarmes);
Sensor de verticalidade (para reportar eventual queda ou má utilização da mala, à receptora de alarme);
Registo em memória dos últimos 1.000 eventos; Desarme exclusivamente remoto (via GSM);
Monitorização local ou remota de temperatura (programável desde -18ºC a + 10ºC);
Monitorização dos níveis de carga das baterias recarregáveis (com alarme nível mínimo);
Estado da Técnica
O estado da técnica mais próximo deste pedido de patente é o modelo de utilidade nacional MU10256, referente a uma mala de transporte de valores com sistema integrado de segurança.
A referida mala de transporte de valores caracteriza-se por possuir um sistema de controlo de acessos que reporta todas as acções (aberturas e/ou bloqueios) para uma central remota de recepção de tratamento de sinais e por possuir um alarme integrado e desta forma, quando o alarme dispara (através do telecomando do portador da mala ou remotamente via central receptora), a mala deixa de poder ser aberta localmente (fica bloqueada), só podendo ser aberta via central receptora. A mala pode também ser seguida remotamente via satélite (GPS) e pode ser bloqueada via central receptora.
Esta mala não está no entanto preparada ou vocacionada para a guarda ou transporte de órgãos, e muito menos preparada para possuir um sistema de produção e monitorização remota da temperatura interior.
Descrição das Figuras
FIG. 1 - Desenho de conjunto, em perspectiva, da mala térmica (1), onde se pode observar a caixa térmica (2), a tampa hermética (3), a grelha do mecanismo frigorífico (6), o compartimento do sistema integrado de comando e controlo da mala (4) e um trinco electromagnético (5)
FIG. 2 - Desenho esquemático do sistema integrado de comando e controlo da mala possuindo: módulo de comando, controlo e memória (7); módulo de comunicações móveis (GSM / GPRS) + satélite (GPS) (8); módulo de alimentação (baterias recarregáveis + ligação alimentação externa) (9); ficha de alimentação externa 12V (10); antenas comunicações móveis (GSM / GPRS) + satélite (GPS) (11); módulo E/S (entradas / saídas) (12); sonda de temperatura interior (13); receptor RF (rádio frequência) para telecomando (14); telecomando 4 botões com sistema anti-cópia (15); cabo alimentação 12V com adaptador de isqueiro (16); ficha de dados (17).
Descrição Pormenorizada da Invenção
A presente invenção refere-se a uma mala térmica (1) para utilização médica.
Trata-se de uma mala de transporte de órgãos (1), que desempenha valiosas funções adicionais que não se encontram presentes nas malas térmicas tradicionais para transporte de órgãos e/ou amostras orgânicas para análises, designadamente dispositivos de segurança tendentes a evitar, ou pelo menos minorar o risco de furto ou roubo da mala e o risco de degradação por variação por excesso ou por defeito, da temperatura.
Principais características de segurança da mala térmica:
Sirene alarme activada por telecomando;
Sirene alarme activada por sabotagem (tentativa ilegítima de abertura);
Sirene de alarme activada remotamente via GSM (a partir de um ou mais números de telemóveis pré-definidos);
Envio automático de mensagem SMS em caso de alarme: via GSM (para um ou mais números de telemóveis pré-definidos);
Envio automático de mensagem (Contact ID) para central receptora em caso de alarme;
Sistema de bloqueio automático de abertura em caso de alarme (por questões de segurança, após disparo, a mala não pode ser aberta pelo seu portador);
Sistema de comando de abertura remota (via GSM a partir de um ou mais números de telemóveis pré-determinados). Após alarme, por questões de segurança a mala só pode ser aberta remotamente pelo operador da central receptora de alarmes;
Sistema de reporte de alarme sob coação (via SMS e/ou Contact ID para central receptora de alarmes) - Alarme silencioso;
Reporte de todas as acções de abertura da mala para uma central receptora (Contact ID);
Sistema de abertura retardada (tempo de abertura programável) integrado;
Controlo local do nível de carga das baterias;
Controlo remoto do nível de carga das baterias (reporte do nível de carga mínima por GSM para um ou mais números de telemóveis pré-determinados);
Sistema de localização GPS (via satélite) integrado; Controlo remoto da deslocação geográfica da mala através
das coordenadas de geo-localização e um mapa vectorial do espaço operacional de circulação das malas;
Registo local (memória não volátil) dos 1.000 últimos eventos (operações e dados técnicos operacionais) da mala;
Registo remoto (em computador) de todos os eventos; (operações e dados técnicos operacionais) da mala;
Controlo local através de mostrador e regulação da temperatura dentro da mala, regulável (-18ºC a +10ºC); Controlo remoto da temperatura dentro da mala, regulável
(-18ºC a +10ºC);
Envio automático de mensagem SMS em caso de alarme de temperatura (parametrizável local e remotamente) via GSM (para um ou mais números de telemóveis pré-definidos); Envio automático de mensagem (Contact ID) para central
receptora em caso de alarme de temperatura (parametrizável local e remotamente);
A mala para além dos dispositivos electrónicos, tem um fecho com trinco electromagnético, não sendo o fecho acessível do exterior (não possuindo chave) e a construção da caixa e da tampa (articulada) possui internamente um revestimento térmico para conservar a temperatura interior do seu conteúdo;
A mala pode ser constituída inteiramente de material plástico resistente, ou possuir uma estrutura em camadas (a saber, camadas de plástico interior, espuma isolante, plástico exterior resistente (à prova de bala) de protecção, o que dificulta ao máximo qualquer tentativa de sabotagem da mala, designadamente para furtar o seu conteúdo. Na sua forma de realização preferida, a mala tem as seguintes dimensões: 465mm x 414mmm x 300mm;
Telecomandos: Formato 4 botões RF (Rádio frequência com sistema anti- cópia – “Rolling Code”).
Características especiais da máquina frigorífica
Apesar da mala poder funcionar com acumuladores de frio comercialmente (chamados “ice packs”) disponíveis no mercado, preferencialmente a mala dispõe de uma máquina frigorífica que basicamente tem as seguintes especificações:
Sistema Compressor, por exemplo, da Danfoss® modelo BD 35F** (pode também ser usado outro sistema compressor equivalente para produção de frio).
Consumo médio 12 / 24 Volts: 35w. Capacidade: 18 litros.
Alimentação interna: Baterias recarregáveis via alimentação externa
Alimentação Externa:
a) Adaptador estabilizado 220V / 12V b) Adaptador de isqueiro de viatura 12V;
REIVINDICAÇÕES
1. Mala térmica (1) de aplicação médica, para guardar e transportar de uma forma controlada (segurança contra roubo e degradação do nível de temperatura interior) matérias orgânicas (órgãos, amostras para análises, etc.), possuindo um sistema de produção de frio (6) e caracterizada por compreender: (i) uma estrutura resistente à prova de violação/sabotagem, com uma caixa (2) e uma tampa hermética e atérmica (3), com um (ou mais) fecho(s) electromagnético(s) de segurança (5), que não se podem aceder do exterior; (ii) um sistema electrónico de segurança (4) possuindo: accionamento local (via telecomando) (15) e/ou remoto (via GSM) do alarme; alarme com dois modos de accionamento: sonoro ou modo silencioso (coação); alarme sonoro (2 sirenes de 90 db cada) (12); abertura retardada com temporização configurável (7); controlo local do alarme e da abertura, via telecomando (15) ou controlo remoto (via GSM) através duma central de monitorização e controlo; localizador via satélite (GPS) (11) para permitir a monitorização remota das deslocações da mala; controlo de abertura da tampa (12) (com reporte para a central receptora de alarmes); sensor de verticalidade (12) (para reportar eventual queda ou má utilização da mala, à receptora de alarme); registo em memória dos últimos 1.000 eventos (7); (iii) um controlo da alimentação eléctrica (10) e da temperatura (12) (programável), com monitorização local e remota da temperatura (sonda interior) e do estado das baterias (10).
2. Mala térmica (1) de acordo com a reivindicação 1 caracterizada por possuir uma tampa articulada (3), com trinco electromagnético de segurança (5).
3. Mala térmica (1) de acordo com a reivindicação 1 caracterizada por ser integralmente moldada em plástico, sendo a caixa (2) e a tampa (3) moldadas separadamente.
4. Mala térmica (1) de acordo com a reivindicação 1 caracterizada por possuir uma estrutura plástica por camadas, a saber: camadas de plástico interior, espuma isolante, plástico exterior resistente para protecção.
5. Mala térmica (1) de acordo com a reivindicação 1 caracterizada por possuir um sistema de produção de frio por máquina frigorífica (6), possuindo um compressor com temperatura regulável: (-18º C a + 10 º C) e alimentação interna (baterias recarregáveis) e externa com adaptador estabilizado 12V (com transformador 220V/12V ou 12V com adaptador de isqueiro).
6. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por possuir uma sirene de alarme (12) activada quando existe uma tentativa de sabotagem (tentativa ilegítima de abertura).
7. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por possuir uma sirene de alarme (12) activada remotamente via GSM (a partir de um ou mais números de telemóveis pré-definidos).
8. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada pelo envio automático de mensagem SMS em caso de alarme, via GSM (para um ou mais números de telemóveis pré-definidos) (8) e/ou envio automático de
mensagem (Contact ID) para central receptora em caso de alarme (8).
9. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada um sistema de bloqueio automático de abertura em caso de alarme (7), em que por questões de segurança, após disparo, a mala não pode ser aberta pelo seu portador (só pode ser desactivada remotamente, via central receptora de alarmes).
10. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por um sistema de reporte de alarme sob coação (via SMS e/ou Contact ID (8) para central receptora de alarmes), ou seja, funcionando como alarme silencioso.
11. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por um controlo remoto do nível de carga das baterias (9), em que há um reporte do nível de carga mínima, por GSM (8) para uma central ou para um ou mais números de telemóveis pré-determinados.
12. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por um controlo remoto da deslocação geográfica da mala (11) através das coordenadas de geo-localização e um mapa vectorial do espaço operacional de circulação das malas, designadamente por um sistema GPS.
13. Mala térmica (1) de acordo com as reivindicações anteriores caracterizada por registo local (memória não volátil) dos 1.000 últimos eventos (operações e dados técnicos operacionais) da mala (7), e um registo remoto de
Figura 1 Figura 2 1 2 3 4 5 6 7 13 14 15 11 12 8 9 10 17 16
