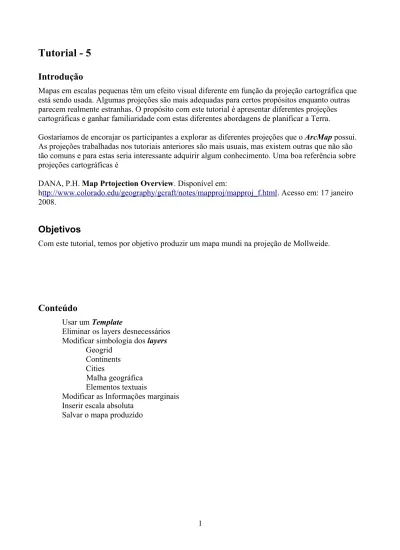

Tutorial - 5
Introdução
Mapas em escalas pequenas têm um efeito visual diferente em função da projeção cartográfica que está sendo usada. Algumas projeções são mais adequadas para certos propósitos enquanto outras parecem realmente estranhas. O propósito com este tutorial é apresentar diferentes projeções cartográficas e ganhar familiaridade com estas diferentes abordagens de planificar a Terra.
Gostaríamos de encorajar os participantes a explorar as diferentes projeções que o ArcMap possui. As projeções trabalhadas nos tutoriais anteriores são mais usuais, mas existem outras que não são tão comuns e para estas seria interessante adquirir algum conhecimento. Uma boa referência sobre projeções cartográficas é
DANA, P.H. Map Prtojection Overview. Disponível em:
http://www.colorado.edu/geography/gcraft/notes/mapproj/mapproj_f.html. Acesso em: 17 janeiro 2008.
Objetivos
Com este tutorial, temos por objetivo produzir um mapa mundi na projeção de Mollweide.
Conteúdo
Usar um Template
Eliminar os layers desnecessários Modificar simbologia dos layers
Geogrid Continents Cities
Malha geográfica Elementos textuais
Modificar as Informações marginais Inserir escala absoluta
Arquivo de saída: “mapa5.mxd”
Usar um Template
Este tutorial não depende dos tutoriais anteriores. Vamos começar abrindo um novo layout com o
ArcMap e carregando um dos Templates já definidos.
Rodar o ArcMap
Ativar o item A Template
Clicar sobre o botão OK
Para a janela que é apresentada selecionar a guia World e o item WorldMollweide.mxt e OK
Com isto, devemos obter alguma coisa parecida com a figura abaixo:
Eliminar os layers desnecessários
Primeiramente, vamos eliminar os elementos desnecessários para o nosso tutorial. Clicar com o botão direito sobre o layer Rivers e selecionar Remove
Clicar com o botão direito sobre o layer Lakes e selecionar Remove Clicar com o botão direito sobre o layer Ocean e selecionar Remove Com isto, devemos obter alguma coisa parecida com a figura abaixo.
Modificar a simbologia dos layers
1) Vamos modificar o layer Geogrid, cujo conteúdo são linhas de paralelos específicos. A idéia é que estas sejam mostradas juntamente com a malha geográfica.
Clicar com o botão direito sobre o layer “Geogrid” e selecionar Properties... Selecionar a guia Symbology
Para o campo Show, selecionar o item Categories Para o campo Value Field selecionar NAME Clicar sobre o botão Add Values...
Para o campo Select the value(s) to add: Selecionar os itens: Antartic Circle Artic Circle Tropic od Cancer Tropic of Capricorn Clicar OK
Para selecionar um item após o outro, usar o mouse com a tecla CTRL pressionada
Desative o item <all others values>
Para modificar a cor de cada linha, fazer um clique duplo sobre a linha que representa o elemento geográfico “Antartic Circle” e alterar os valores sobre a janela.
Para o campo Color: usar o preto (7,1) e para o campo Width: introduzir o valor 0,4mm
Repetir exatamente o mesmo procedimento para os elementos “Artic Circle”, “Tropic of Cancer” e “Tropic of Capricorn”.
Com isto, devemos obter alguma coisa parecida com a imagem abaixo.
2) Vamos modificar o layer Continents, de modo que estes sejam representados com a sua área preenchida com um tom cinza claro (20%) e a linha de contorno seja em preto com uma espessura de 0,4mm.
Fazer um clique duplo sobre o símbolo de área do layer Continents Para o campo Fill Color: selecionar a cor Gray 20% (3,1)
Selecionar para a espessura 0,4mm
Selecionar para o campo OutLine: a cor preta (7, 1) Clicar sobre o botão Aplicar > OK
A imagem produzida deve ser parecida com a figura abaixo:
3) Vamos modificar o layer Cities de modo que só sejam mostradas as cidades que tiverem uma população maior do que 3 milhões de habitantes.
Clicar com o botão direito sobre o layer Cities e selecionar Properties...
Selecionar a guia Definition Query e introduzir a expressão: 'POPULATION' > 3000000 clicar sobre o botão Aplicar > OK
Modificar o rótulo deste layer para ficar coerente com a nova restrição para visualização Clicar com o botão direito sobre o layer Cities, e selecionar Properties...
Selecionar a guia General
Para o campo Layer Name: alterar o texto para > 3 Milhões Clicar sobre o botão Aplicar > OK
4) Vamos modificar a malha geográfica (graticule), adotando a cor preta e uma espessura de 0,4mm.
Sobre o menu Layout, clicar View > Data Frames Properties...
Sobre a janela “Data Frame Properties”, selecionar a guia Grids Clicar sobre o botão Properties...
Sobre a janela “Reference System Properties”, selecionar a guia Lines Para o campo “Display Properties”, ativar o item Show as a grid of lines Clicar sobre o botão ao lado do campo Symbol
Selecionar para o campo Color: o tom preto e para o campo Width: introduzir o valor 0,4mm
Clicar OK
Selecionar a guia Label
Selecionar para o campo Color: o tom preto
Clicar Aplicar > OK
Com isto, devemos obter algo parecido com a figura abaixo:
5) Vamos agora alterar a cor dos elementos textuais. Para isto, estamos sugerindo que todos os
layers sejam desativados e mudemos o modo de visualização para Data View. Com isto, devemos
obter algo parecido com a figura abaixo, ou sejam, somente são apresentados os elementos textuais em azul:
Selecionar: View > Data View
Desativar todos os layers que estão sendo apresentados
Vamos agora, selecionar todos os elementos textuais, para isto vamos envolver todos estes com uma caixa de edição, usando somente o mouse para definir esta envolvente. A imagem resultante é a de uma caixa de edição para cada elemento textual.
Mantendo os elementos textuais selecionados, clicar com o botão direito e selecionar Properties... Clicar sobre o botão Change Symbol
Para o campo Color: selecionar o tom de preto
Clicar OK
Clicar Aplicar > OK
Ativar todos os níveis e alternar para o modo de visualização Layout View
Modificar as informações marginais
Vamos eliminar o logotipo que está do lado direito no canto inferior
Clicar com o mouse sobre o logotipo para selecioná-lo e, em seguida, clicar a tecla Delete Vamos eliminar também o texto que está do lado esquerdo acima da legenda
Clicar com o mouse sobre o texto para selecioná-lo e, em seguida, clicar a tecla Delete
Modificar o texto “The World” para “Mapa Mundi - Projeção de Mollweide” Fazer um clique duplo sobre
Clicar Aplicar > OK
Colocar o título na parte superior do mapa.
Com isto, devemos obter algo parecido com a imagem abaixo:
Inserir uma escala absoluta
Introduzir para o campo da escala o valor 1:125000000
Selecionar sobre o menu Layout, o item Insert > Scale Text...
Selecionar Absolute Scale e clicar OK
Usando o mouse posicionar a caixa de texto sob o título. Com isto, devemos obter algo parecido com a figura abaixo:
(Se o tamanho do texto para a escala não for de 1:125.000.000, então verifique se a unidade está setada para quilômetros e o tamanho do texto é de corpo 20)
Salvar o mapa produzido
Primeiramente como um documento cartográfico “mapa5.mxd” Gerar uma cópia de segurança “mapa5seg.mxd”
Em seguida, salvar como uma imagem “mapa5.jpg”
Mapa resultante das atividades do Tutorial 5
