Simulação do Packet Tracer - Comunicação TCP e UDP

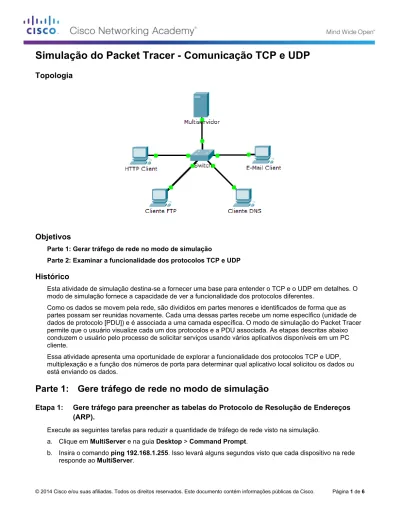

Topologia
Objetivos
Parte 1: Gerar tráfego de rede no modo de simulação
Parte 2: Examinar a funcionalidade dos protocolos TCP e UDP
Histórico
Esta atividade de simulação destina-se a fornecer uma base para entender o TCP e o UDP em detalhes. O modo de simulação fornece a capacidade de ver a funcionalidade dos protocolos diferentes.
Como os dados se movem pela rede, são divididos em partes menores e identificados de forma que as partes possam ser reunidas novamente. Cada uma dessas partes recebe um nome específico (unidade de dados de protocolo [PDU]) e é associada a uma camada específica. O modo de simulação do Packet Tracer permite que o usuário visualize cada um dos protocolos e a PDU associada. As etapas descritas abaixo conduzem o usuário pelo processo de solicitar serviços usando vários aplicativos disponíveis em um PC cliente.
Essa atividade apresenta uma oportunidade de explorar a funcionalidade dos protocolos TCP e UDP, multiplexação e a função dos números de porta para determinar qual aplicativo local solicitou os dados ou está enviando os dados.
Parte 1: Gere tráfego de rede no modo de simulação
Etapa 1: Gere tráfego para preencher as tabelas do Protocolo de Resolução de Endereços (ARP).
Execute as seguintes tarefas para reduzir a quantidade de tráfego de rede visto na simulação. a. Clique em MultiServer e na guia Desktop > Command Prompt.
b. Insira o comando ping 192.168.1.255. Isso levará alguns segundos visto que cada dispositivo na rede
c. Feche a janela MultiServer.
Etapa 2: Gerar tráfego Web (HTTP).
a. Mude para o modo de Simulação.
b. Clique em HTTP Client e na guia Desktop > Web Browser.
c. No campo URL, insira 192.168.1.254 e clique em Go. Os envelopes (PDUs) aparecerão na janela de
simulação.
d. Minimize, mas não feche, a janela de configuração HTTP Client. Etapa 3: Gere tráfego FTP.
a. Clique em FTP Client e na guia Desktop > Command Prompt.
b. Insira o comando ftp 192.168.1.254. As PDUs aparecerão na janela de simulação.
c. Minimize, mas não feche, a janela de configuração FTP Client. Etapa 4: Gere tráfego DNS.
a. Clique em DNS Client e na guia Desktop > Command Prompt.
b. Insira o comando nslookup multiserver.pt.ptu. Uma PDU aparecerá na janela de simulação.
c. Minimize, mas não feche, a janela de configuração DNS Client. Etapa 5: Gere tráfego de e-mail.
a. Clique em E-Mail Client e na guia Desktop > ferramenta E Mail.
b. Clique em Compose e digite as seguintes informações:
1) To: user@multiserver.pt.ptu
2) Subject: Personalize the subject line
3) E-Mail Body: Personalize the Email
c. Clique em Send.
d. Minimize, mas não feche, a janela de configuração E-Mail Client.
Etapa 6: Verifique se o tráfego é gerado e está pronto para a simulação.
Cada computador cliente deve ter as PDUs listadas no painel de simulação.
Parte 2: Examine a funcionalidade dos protocolos TCP e UDP
Etapa 1: Examine a multiplexação quando todo o tráfego passar pela rede.
Agora você usará os botões Capture/Forward e Back no painel de simulação.
a. Clique uma vez em Capture/Forward. Todas as PDUs são transferidas para o switch.
b. Clique em Capture/Forward novamente. Algumas PDUs desaparecem. O que você acha que aconteceu
com elas?
c. Clique em Capture/Forward seis vezes. Todos os clientes devem receber uma resposta. Observe que
apenas uma PDU pode atravessar um fio em cada direção a qualquer momento. Como isso se chama? ____________________________________________________________________________________ d. Uma variedade de PDUs aparecem na lista de eventos no canto superior à direita da janela de
simulação. Por que são tantas cores diferentes?
____________________________________________________________________________________ e. Clique em Back oito vezes. Isso deverá redefinir a simulação.
OBSERVAÇÃO: não clique em Reset Simulation a qualquer momento durante essa atividade, senão você
precisará repetir as etapas na parte 1.
Etapa 2: Examine o tráfego HTTP quando os clientes se comunicarem com o servidor.
a. Filtre o tráfego que é exibido no momento para exibir somente HTTP e as PDUs do TCP:
1) Clique em Edit Filters e alterne a caixa de seleção Show All/None.
2) Selecione HTTP e TCP. Clique em qualquer lugar fora da caixa Edit Filters para omiti-la. Os eventos
visíveis exibirão agora somente PDUs do HTTP e TCP.
b. Clique em Capture/Forward. Segure o mouse acima de cada PDU até encontrar um que se origine do HTTP Client. Clique no envelope de PDU para abri-lo.
c. Clique na guia Inbound PDU Details e vá para a última seção. A seção está rotulada?
_____________
Essas comunicações são consideradas seguras? _____________
d. Registre os valores SRC PORT, DEST PORT, SEQUENCE NUM e ACK NUM. O que está escrito no
campo à esquerda do campo WINDOW?
____________________________________________________________________________________ e. Feche a PDU e clique em Capture/Forward até que uma PDU retorne ao HTTP Client com um sinal.
f. Clique no envelope de PDU e selecione Inbound PDU Details. Que diferença há nos números de porta
e de sequência?
____________________________________________________________________________________ ____________________________________________________________________________________ g. Há uma segunda PDU de uma cor diferente, que o HTTP Client preparou para enviar ao MultiServer.
Este é o começo da comunicação HTTP. Clique neste segundo envelope de PDU e selecione Outbound PDU Details.
h. Quais informações estão contidas agora na seção TCP? Que diferença há entre os números de porta e de sequência e os dois PDUs anteriores?
____________________________________________________________________________________ ____________________________________________________________________________________ i. Clique em Back até que a simulação seja restaurada.
Etapa 3: Examine o tráfego FTP quando os clientes se comunicarem com o servidor.
a. No painel de simulação, altere Edit Filters para exibir apenas o FTP e TCP.
b. Clique em Capture/Forward. Segure o cursor acima de cada PDU até encontrar uma que se origine do FTP Client. Clique no envelope de PDU para abri-lo.
c. Clique na guia Inbound PDU Details e vá para a última seção. A seção está rotulada?
_____________
Essas comunicações são consideradas seguras? _____________
d. Registre os valores SRC PORT, DEST PORT, SEQUENCE NUM e ACK NUM. O que está escrito no
campo à esquerda do campo WINDOW?
__________________________
e. Feche a PDU e clique em Capture/Forward até que uma PDU retorne ao FTP Client com um sinal.
f. Clique no envelope de PDU e selecione Inbound PDU Details. Que diferença há nos números de porta
e de sequência?
____________________________________________________________________________________ ____________________________________________________________________________________ g. Clique na guia Outbound PDU Details. Que diferença há entre os números de porta e de sequência e
os dois resultados anteriores?
____________________________________________________________________________________ ____________________________________________________________________________________ h. Feche a PDU e clique em Capture/Forward até que uma segunda PDU retorne ao FTP Client. A PDU é
uma cor diferente.
i. Abra a PDU e selecione Inbound PDU Details. Role para baixo após a seção TCP. Qual é a mensagem
do servidor?
____________________________________________________________________________________ j. Clique em Back até que a simulação seja restaurada.
Etapa 4: Examine o tráfego DNS quando os clientes se comunicarem com o servidor.
a. No painel de simulação, altere Edit Filters para exibir apenas o DNS e UDP.
b. Clique no envelope de PDU para abri-lo.
c. Clique na guia Inbound PDU Details e vá para a última seção. A seção está rotulada?
_____________
Essas comunicações são consideradas seguras? _____________
d. Registre os valores SRC PORT e DEST PORT. Por que não há um número de sequência e de
confirmação?
____________________________________________________________________________________ e. Feche a PDU e clique em Capture/Forward até que uma PDU retorne ao DNS Client com um sinal.
f. Clique no envelope de PDU e selecione Inbound PDU Details. Que diferença há nos números de porta
e de sequência?
____________________________________________________________________________________ g. Como a última seção da PDU é chamada?
__________________________
Etapa 5: Examine o tráfego de e-mail quando os clientes se comunicarem com o servidor.
a. No painel de simulação, altere Edit Filters para exibir apenas POP3, SMTP e TCP.
b. Clique em Capture/Forward. Segure o cursor acima de cada PDU até encontrar uma que se origine do E-mail Client. Clique no envelope de PDU para abri-lo.
c. Clique na guia Inbound PDU Details e vá para a última seção. Qual protocolo de camada de transporte
o tráfego de e-mail utiliza? _____________
Essas comunicações são consideradas seguras? _____________
d. Registre os valores SRC PORT, DEST PORT, SEQUENCE NUM e ACK NUM. O que está escrito no
campo à esquerda do campo WINDOW?
__________________________
e. Feche a PDU e clique em Capture/Forward até que uma PDU retorne ao E-Mail Client com um sinal.
f. Clique no envelope de PDU e selecione Inbound PDU Details. Que diferença há nos números de porta
e de sequência?
____________________________________________________________________________________ ____________________________________________________________________________________ g. Clique na guia Outbound PDU Details. Que diferença há entre os números de porta e de sequência e
os dois resultados anteriores?
____________________________________________________________________________________ ____________________________________________________________________________________ h. Há uma segunda PDU de uma cor diferente que o HTTP Client preparou para enviar ao MultiServer.
Este é o começo da comunicação por e-mail. Clique neste segundo envelope de PDU e selecione
Outbound PDU Details.
i. Que diferença há entre os números de porta e de sequência e os dois PDUs anteriores?
____________________________________________________________________________________ ____________________________________________________________________________________ j. Que protocolo de e-mail está associado à porta 25 do TCP? Que protocolo de e-mail está associado à
porta 110 do TCP?
__________________________
k. Clique em Back até que a simulação seja restaurada.
Etapa 6: Examine o uso de números de porta do servidor.
a. Para exibir sessões ativas do TCP, execute as seguintes etapas em sucessão rápida: 1) Volte para o modo Realtime.
2) Clique em MultiServer e na guia Desktop > Command Prompt.
b. Insira o comando netstat. Que protocolos estão listados na coluna à esquerda? _____________
Quais números de porta estão sendo usados pelo servidor? _____________________________ c. Em que estados as sessões estão?
d. Repita o comando netstat várias vezes até ver apenas uma sessão ainda como ESTABLISHED. Para
qual serviço essa conexão ainda está aberta? _____________
Por que essa sessão não fecha como as outras três? (Dica: verifique os clientes minimizados)
____________________________________________________________________________________
Rubrica de pontuação sugerida
Seção de atividades pergunta Local da possíveis Pontos obtidos Pontos
Parte 2: Examinar a funcionalidade dos protocolos TCP e UDP Etapa 1 15 Etapa 2 15 Etapa 3 15 Etapa 4 15 Etapa 5 15 Etapa 6 25 Pontuação total 100
