ESPECIFICAÇÕES PARA ENGENHEIROS E ARQUITETOS

(1)

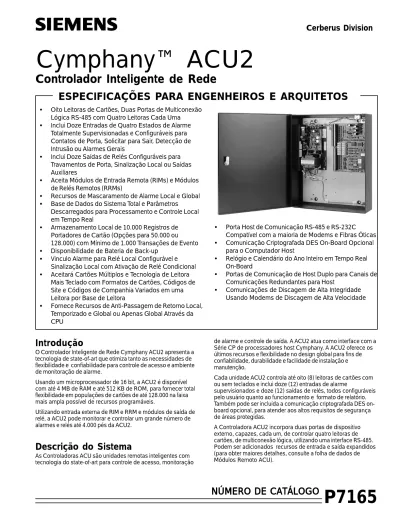

Cymphany™ ACU2

ESPECIFICAÇÕES PARA ENGENHEIROS E ARQUITETOS

P7165

Controlador Inteligente de Rede

Cerberus Division

NÚMERO DE CATÁLOGO

• Oito Leitoras de Cartões, Duas Portas de Multiconexão

Lógica RS-485 com Quatro Leitoras Cada Uma

• Inclui Doze Entradas de Quatro Estados de Alarme

Totalmente Supervisionadas e Configuráveis para

Contatos de Porta, Solicitar para Sair, Detecção de

Intrusão ou Alarmes Gerais

• Inclui Doze Saídas de Relés Configuráveis para

Travamentos de Porta, Sinalização Local ou Saídas

Auxiliares

• Aceita Módulos de Entrada Remota (RIMs) e Módulos

de Relés Remotos (RRMs)

• Recursos de Mascaramento de Alarme Local e Global

• Base de Dados do Sistema Total e Parâmetros

Descarregados para Processamento e Controle Local

em Tempo Real

• Armazenamento Local de 10.000 Registros de

Portadores de Cartão (Opções para 50.000 ou

128.000) com Mínimo de 1.000 Transações de Evento

• Disponibilidade de Bateria de Back-up

• Vinculo Alarme para Relé Local Configurável e

Sinalização Local com Ativação de Relé Condicional

• Aceitará Cartões Múltiplos e Tecnologia de Leitora

Mais Teclado com Formatos de Cartões, Códigos de

Site e Códigos de Companhia Variados em uma

Leitora por Base de Leitora

• Fornece Recursos de Anti-Passagem de Retorno Local,

Temporizado e Global ou Apenas Global Através da

CPU

• Porta Host de Comunicação RS-485 e RS-232C

Compatível com a maioria de Modems e Fibras Óticas

• Comunicação Criptografada DES On-Board Opcional

para o Computador Host

• Relógio e Calendário do Ano Inteiro em Tempo Real

On-Board

• Portas de Comunicação de Host Duplo para Canais de

Comunicações Redundantes para Host

• Comunicações de Discagem de Alta Integridade

Usando Modems de Discagem de Alta Velocidade

Introdução

O Controlador Inteligente de Rede Cymphany ACU2 apresenta a tecnologia de state-of-art que otimiza tanto as necessidades de flexibilidade e confiabilidade para controle de acesso e ambiente de monitoração de alarme.

Usando um microprocessador de 16 bit, a ACU2 é disponível com até 4 MB de RAM e até 512 KB de ROM, para fornecer total flexibilidade em populações de cartões de até 128.000 na faixa mais ampla possível de recursos programáveis.

Utilizando entrada externa de RIM e RRM e módulos de saída de relé, a ACU2 pode monitorar e controlar um grande número de alarmes e relés até 4.000 pés da ACU2.

Descrição do Sistema

As Controladoras ACU são unidades remotas inteligentes com tecnologia do state-of-art para controle de acesso, monitoração

de alarme e controle de saída. A ACU2 atua como interface com a Série CP de processadores host Cymphany. A ACU2 oferece os últimos recursos e flexibilidade no design global para fins de confiabilidade, durabilidade e facilidade de instalação e manutenção.

Cada unidade ACU2 controla até oito (8) leitoras de cartões com ou sem teclados e inclui doze (12) entradas de alarme

supervisionados e doze (12) saídas de relés, todos configuráveis pelo usuário quanto ao funcionamento e formato de relatório. Também pode ser incluída a comunicação criptografada DES on-board opcional, para atender aos altos requisitos de segurança de áreas protegidas.

A Controladora ACU2 incorpora duas portas de dispositivo externo, capazes, cada um, de controlar quatro leitoras de cartões, de multiconexão lógica, utilizando uma interface RS-485. Podem ser adicionados recursos de entrada e saída expandidos (para obter maiores detalhes, consulte a folha de dados de Módulos Remoto ACU).

(2)

Base de Dados Local

A base de dados local da ACU é descarregada do computador host para fornecer processamento de controle de acesso local mesmo quando a comunicação ao host for perdida. A base de dados local inclui armazenamento de 10.000 registros de cartões (com opção para 50.000 ou 128.000) cada um armazenado com parâmetros de PIN, zona de tempo e autorização de porta. Quando um portador de cartão apresenta uma cartão a uma leitora, a ACU recupera aquele registro de cartão de sua base de dados local para determinar se aquela específica tem autorização para entrar naquela porta, naquele dia e naquela hora, e ativa o relé de porta adequado se o acesso for autorizado. Quando a transação terminar, o evento de acesso é transmitido ao computador host para armazenamento no disco. Se a

comunicação for perdida entre a unidade ACU e o host, o evento é armazenado localmente até que a comunicação seja restaurada, e neste momento todos os eventos armazenados serão

transmitidos ao host para armazenamento em disco. Pode ser armazenado na memória local um mínimo de 1.000 transações de evento. O número real de transações que podem ser

armazenadas é dinamicamente alocado, em função do tamanho da memória e do número de portadores de cartão.

Monitoração de Alarme

Todas as ACU2s fornecem doze entradas de alarme supervisionados, mais detecção de violação do gabinete e alarmes de falha de alimentação. As ACU2s também contêm doze relés de saída auxiliar que podem ser vinculados local ou

globalmente à entrada de alarme única ou múltiplas com ativação condicional. O vínculo de relé e os parâmetros de ativação, assim como comandos de tempo de leitora de cartões, também são descarregados do host e armazenados na memória local, possibilitando dessa forma que o processamento de comando de tempo local continue se a comunicação com o host for perdida.

Sistemas de Discagem

A ACU2 está disponível com um recurso de controle de discagem completo, quando conectada nas linhas de discagem de telefone normal a quaisquer dos processadores host Cymphany. O software de discagem é concebido para possibilitar que a ACU2 acesse até oito números de telefone pré-programados através de modem incorporado para sinalizar alarmes e descarregar histórico de transações. O modem incorporado é alimentado da fonte de alimentação UPS da ACU2 e, em conseqüência, pode continuar com as comunicações no evento de uma falha da alimentação principal.

O recurso de comunicação de discagem ACU2 é exclusivo por várias razões. Primeiro, durante o processo de descarregamento inicial, a ACU2 opera em linha para o servidor de arquivo

Cymphany principal, de forma que as comunicações com o servidor de arquivo sejam estabelecidas imediatamente. A CPU assume o controle da ACU2, respondendo a todas as

solicitações de acesso, funções de controle de alarme e saída, até que todo o banco de dados da ACU2 tenha sido descarregado. Assim, não há espera para que as informações sejam

descarregadas na ACU2 depois da instalação inicial. A ACU2 também pode ser programada para garantir que as informações de alarme sejam discadas para portas

especializadas “apenas alarme” no servidor de arquivo, de forma que um percurso de comunicação esteja sempre disponível ao servidor de arquivo para anunciar alarmes.

Arquitetura da Leitora

A ACU2 oferece a flexibilidade de instalação dos componentes eletrônicos da interface de leitora em uma de duas configurações. Os componentes eletrônicos da leitora podem ser integrados no gabinete, com um teclado de membrana e instalado diretamente adjacente à porta. Se o cabeçote de leitura necessário não aceitar esta configuração, como ocorre com as Leitoras Proximity ou determinadas Leitoras Wiegand, ou o cliente preferir uma configuração de leitora de dois estágios, uma unidade RRE (Componentes Eletrônicos de Leitora Remota) pode ser instalada acima da porta e atuar com interface para o cabeçote de leitura. Ambas as configurações oferecem a opção de controlar o travamento da porta a partir de um relé na porta ou de um relé na Controladora ACU.

(3)

Arquitetura da Leitora

PARA COMPUTADOR HOST CYMPHANY PARA OUTRAS ACU’S

DOZE SAÍDAS DE RELÉ AUXILIAR DOZE ENTRADAS DE ALARME SUPERVISIONADOS BOTÃO SOLICITAR PARA SAIR/ SENSOR CONTATO DE PORTA MAGNÉTICA MAGNETIC STRIPE OU WIEGAND TRAVAMENTO DA PORTA O U 4 ENTRADAS SUPERVISIONADAS NA LEITORA DE CARTÕES, CONFIGURÁVEL PARA: • CONTATO DE PORTA • BOTÃO SAIR/SENSOR • OUTROS ALARMES UM RELÉ NA LEITORA DE CARTÃO, CONFIGURÁVEL PARA • TRAVAMENTO DA PORTA • SAÍDA AUXILIAR

(4)

Interface Remota

Número Descrição Número do Cabo Belden Limitação de

do Cabo (ou equivalente aprovado) Distância

PARA OUTRAS ACU’S PARA COMPUTADOR HOST CYMPHANY DOZE SAÍDAS DE RELÉ AUXILIAR DOZE ENTRADAS DE ALARME SUPERVISIO-NADOS BOTÃO SOLICITAR PARA SAIR/ SENSOR CONTATO DE PORTA MAGNÉTICA RRE COMPONENTES ELETRÔNICOS DE LEITORA REMOTA ENTRADAS DE ALARME TRAVAMENTO DE PORTA CÓDIGO DE BARRA, FERRITO de BÁRIO, STRIPE MAGNETIC, PROXIMITY OU WIEGAND 1 Controladora de Comunicações (RS-485) e Alimentação (24 VCC) para Leitora ou RRE 2 Entrada de Contato de Porta

3 Entrada Botão Solicitar para Sair/Sensor 4 Controle de Travamento da Porta da

Controladora ou RRE (Componentes Eletrônicos de Leitora Remota) 5 Comunicações (apenas) Teclado de

Comunicação de Leitora Padrão

6 Controladora para Comunicação com Host

AWG N° 9329-22, 3 pares/individuais blindados AWG N° 9369-18, 3 pares individuais / blindados AWG N° 9407-22, 2 condutores / não blindados AWG N° 9407-22, 2 condutores / não blindados AWG N° 9409-18, 2 condutores / não blindados

AWG N° 9942-22, 8 condutores / blindados (típico) AWG N° 9946-22, 13 condutores / blindados AWG N° 9328-22, 2 pares / individuais blindados AWG N° 9368-18, 2 pares / individuais blindados

1.000 pés / 305 metros máx. 4.000 pés / 1.220 metros máx. 1.000 pés / 305 metros máx. 1.000 pés/ 305 metros máx. 1.000 pés/ 305 metros máx. 100 pés / 66 metros máx. 10 pés / 3 metros máx. 1.000 pés / 305 metros máx. 4.000 pés / 1.220 metros máx.

(5)

Especificações

Padronizadas

Todas as Controladoras ACU são projetadas de acordo com os seguintes padrões: • UL 294 • FIPS46-1 • UL 1076 • MIL-STD 450B • DIAM 50-3 • FCC CLASSE A • DCID 1/21

Dimensões:

• Altura: 20,12 pol. / 51,1 cm • Largura: 16,5 pol. / 41,9 cm • Profundidade: 5,00 pol. / 12,7 cm • Peso: 45 lbs. / 20,4 kg (com baterias) • Peso: 33 lbs. / 15 kg (sem baterias)

Ambiente

• Máximo: +65°C (+150°F) • Mínimo: -30°C (-22°F) • Umidade: 0 a 95% Relativa

Alimentação

• 120/240 VCA, 50/60 Hz, CC • Máximo: 1,5 Amps., 150 Watts • Típico: 1,0 Amps., 100 Watts

Opções:

• Versão de memória expandida para armazenamento local de até 50.000 ou 128.000 registros de cartões

• Modem de Discagem Incorporado • Criptografia DES On-board • Células de Bateria de Gel para UPS

Recursos:

CONTROLE DE ACESSO PARA OITO (8) PORTAS

Cada leitora de cartões é configurável pelo usuário (apenas cartão, cartão e teclado ou apenas teclado)

MONITORAÇÃO DE ALARME DE ACESSO

Inclui a detecção e relatório de:

• Alarme de Abertura Forçada de Porta • Alarme de Violação da Leitora de Cartões • Alarme de Abertura Mantida de Porta • Alarme Off-Line de Leitora de Cartões Cada leitora de cartão ACU inclui quatro (4) entradas de alarme configuráveis pelo usuário.

PROCESSAMENTO DE BASE DE DADOS LOCAL

Possibilita o descarregamento e armazenamento local de 10.000 a 128.000 registros de cartões e um mínimo de 1.000 transações de eventos. A ACU2 utiliza alocação de memória dinâmica, possibilitando que mais de 1.000 transações de evento sejam armazenadas se não for usado o número máximo de registros de cartões.

Recursos de Monitoração de Alarme:

DOZE (12) ENTRADAS DE ALARME SUPERVISIONADAS

Cada entrada de alarme incorpora circuitos de supervisão de “Quatro estados” incluindo filtragem de alarme falso utilizando processamento de sinal digital personalizado. Cada ACU2 pode aceitar até oito módulos RIM externos, cada um com 16 alarmes

supervisionados de quatro estados.

DETECÇÃO DE FALHA ESTENDIDA

Cada entrada de alarme possibilita detecção/relatório de condições de incidente no circuito:

• Resistência de loop muito baixa (curto-circuito) • Resistência de loop muito alta (circuito aberto) • Voltagem de loop fora de faixa (falha no circuito) • Parte de loop aterrado (falha no aterramento)

DETEÇÃO DE FALHA DE ALIMENTAÇÃO

Interna para detecção e relatório ao host das condições de falha de alimentação • Perda de Alimentação CA

• Super voltagem da bateria (sobrecarga) • Fraca voltagem da bateria

ALARME DE VIOLAÇÃO AO GABINETE

Detecção e relatório através de um microswitch na porta do gabinete travado à chave

DOZE (12) SAÍDAS DE RELÉ

Cada relé SPDT (valor nominal 2,0 A, 24 VCA / CC) inclui um indicador LED vermelho. Cada ACU pode aceitar até 8 módulos RRM externos, cada um com 16 relés.

(6)

Junho 2000

Substitui a folha datada de 2/99 6/00

10M SCD-IG Impresso nos EUA Siemens Building Technologies Ltda

Av. Dr Guilherme Dumont Villares, 1497 Morumbi - São Paulo/SP - Brasil 05640-003

Tel (0xx11) 37444737 Fax (0xx11) 37468264 www.cerbpyro.com
