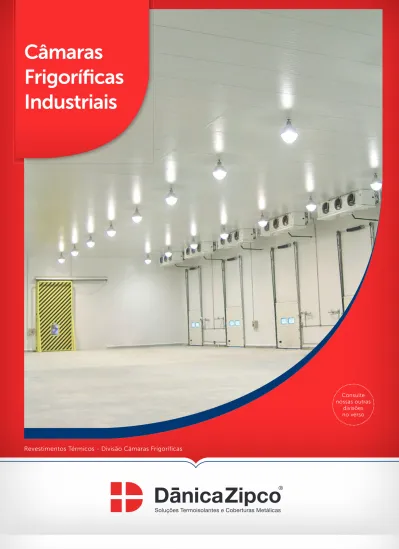

Revestimentos Térmicos - Divisão Câmaras Frigoríficas
Câmaras
Frigorífi cas
Industriais
Consulte nossas outras divisões no versoSobre a
DânicaZipco
A DânicaZipco é a marca líder em sistemas termoisolantes e coberturas metálicas na América Latina.
Tem quase 40 anos de experiência em soluções completas de projeto e engenharia, passando pela fabricação e comercialização, segundo as necessidades de cada cliente. Suas oito divisões de negócio atendem os principais clientes dos segmentos alimentício, farmacêutico, logístico, naval e de construção civil, entre outros. Conta com
17 unidades nas Américas e na Europa, com destaque para suas sete plantas industriais em Joinville-SC, Recife-PE, Paulista-PE, Lucas do Rio Verde-MT, Aparecida do Taboado-MS, Toluca (MEX) e Santiago (CHI).
CLIENTES: FRIGORÍFICOS E INSTALADORES
Soluções:
Câmaras Frigorífi cas Industriais (Congelados e Resfriados) Câmaras Frigorífi cas para Supermercados
Câmaras Frigorífi cas Comerciais Paíneis Termoisolantes (avulsos)
Projetos, Supervisão de Montagem e Montagem
Oito Divisões de Negócios
Câmaras Frigorífi cas
CF
Coberturas Metálicas de Grande Porte CM
Salas Limpas
SL
Supermercados e Câmaras Comerciais
SC
Construção Civil Industrial
CCI
Construção Civil Estruturistas e Varejo
CCEV
Construção Civil Residencial
CCR
Naval & Off shore
NO > R$ Faturamento de
600
milhões19
%200
Crescimento médio anual 2002-2014 (CAGR) de obras sendo3,8
milhões de m² de área construída por ano construídas simultaneamenteSólido balanço
17
unidades7
fábricas em 2014www.danicazipco.com.br
Produção de painéis
termoisolantes em larga escala
Desbobinadoras
Esteira de perfi lação
Forno de pré-aquecimento PAINÉIS COM A MAIOR LARGURA ÚTIL DO MERCADO Proporcionam mais economia por m². COOLING AUTOMÁTICO Assegura o tempo certo de cura. CORTE AUTOMATIZADO Permite precisão e padronização de medidas. AUTOMATIZADO INJEÇÃO DE NÚCLEO ISOLANTE POR SPRAY Propicia melhor distribuição da espuma de PUR e PIR. INJEÇÃO DE NÚCLEO ISOLANTE INJEÇÃO DE NÚCLEO ISOLANTE INJEÇÃO DE POR SPRAY distribuição da espuma de PUR e PIR. MAIOR PRENSA CONTÍNUA DO BRASIL Durante expansão e cura, gera melhor adesão do núcleo isolante ao aço.
3
máquinas
de produção
contínua
Classifi cação de Flamabilidade (Brasil X Normas internacionais)
Euroclass Inglaterra Alemanha França Suécia Itália Holanda Laudos Brasil Brasil
Tipo de isolamento EM 13501-1, A1:2009 Approved Docs B of Building Regulations Bauregel-listen, 26th March 2012 Arrete 21/11/02 BBR:2012, EM 13501-1 Decreto del Ministero 15/03/05 Bouwbesluit 2012 Internacionais Método SBI, IPT Após 2011 IT 10 2011 NBR Até 2010 IT10 2004
A1 combustívelNão A1 combustívelNão combustívelA1 Não Class 0 combustívelNão FM, DNV, BV IncombustívelClasse I Incombustível LDR/LDV
A2 Combustível limitado A2 M0 ou M1 A2 Combustível limitado Class 1 ou Class 2 FM, UL Classe IIA Combustível NBR 15575 (Retardante) PIR B Class 0 B1 M1 B Class 1 Class 1 ou Class 2 Class 1 ou Class 2 FM, UL Classe IIB Combustível NBR 15575, NBR 15366 (Retardante) C Class 1 B1 M2 C Class 2 Class 2 ou Class 3 Class 3 Classe IIIA&B Combustível NBR 15366, NBR 7358 Retardante Classe R1 PUR
D Class 3 B2 M3 D Class 1 Class 3 Class 4 Classe IVA&B
Combustível
NBR 7358 Retardante Classe R1
E B2 M4 E Classe VA&B Combustível
NBR11948 EPS
F B3 F Classe VI
Os núcleos isolantes usados nos produtos da DânicaZipco têm estabilidade dimensional e resistência à compressão. São os melhores isolantes térmicos usados comercialmente. Versáteis, têm diversas aplicações e podem ser injetados, moldados ou ter forma de chapas.
Câmaras Frigoríficas
Industriais
Líder em sistemas termoisolantes da América Latina, a DânicaZipco oferece soluções industrializadas para câmaras frigoríficas. Fornecedora de isolamento térmico das principais empresas do mercado, tem várias opções de painéis, portas, divisórias internas e acessórios, além de produtos específicos para atendimento ao mercado alimentício e sistemas construtivos para áreas administrativas e logísticas. Além do fornecimento de materiais, a DânicaZipco também oferece atendimento em regime turn-key, com desenvolvimento de projetos e montagem, prazos assegurados e garantia de performance.
Mercados atendidos
Retardante à chama conforme norma ABNT NBR 11948. Massa específica aparente (MEA) mínima: 14,5kg/m³.
EPS -
Poliestireno Expandido Retardante à chama classe R1 conformeABNT NBR 7358. Massa específica aparente moldada (MEAM): 36 a 42kg/m³.
PUR -
PoliuretanoMassa específica aparente moldada (MEAM): 36 a 42kg/m3.
PIR -
PoliisocianuratoIncombustível, tem resistência térmica máxima até 500°C (painéis suportam até 90°C). Massa específica aparente (MEA) mínima: 80kg/m³.
LDR -
Lã de RochaRevestimentos
Núcleos isolantes
A DânicaZipco conta com duas opções de revestimento em aço:
Inox: painéis em chapa de aço inox escovado
Galvalume:painéis em chapa de aço galvalume pré-pintado na
cor padrão branca RAL 9003 Suínos, Bovinos e Aves
Pescados e Maricultura Laticínios e Sorvetes Indústria Alimentícia Indústria de Bebidas Flores Sucos Frutas e Vegetais Logística e Distribuição Incubatórios
www.danicazipco.com.br
FrigoPainel
Informações Técnicas - FrigoPainel - PUR/PIR
Espessura do
núcleo isolante Largura Útil
Coefi ciente Global de
Transmissão de Calor* Peso Próprio
Comprimento Mínimo
Comprimento
Máximo Vão Máximo** (mm) (mm) (Watts/m2.k) (Kg/m2) (mm) (mm) (mm) 30 1120 0,6167 9,68 2500 12000 2950 50 1120 0,3885 9,94 2500 12000 4000 70 1120 0,2836 10,76 2500 12000 4700 100 1120 0,2018 11,9 2500 12000 5600 120 1120 0,1693 12,74 2500 12000 6100 150 1120 0,1363 13,93 2500 12000 6800 200 1120 0,1029 15,93 2500 12000 7750
* Fator de conversão: 1W/m2.k=0,860kcal/h.m2.C. ** Para fl echa máxima admitida de L/120 e carga de 66kg/m2. Consulte nossa engenharia para soluções que permitem vãos maiores.
Painel constituído por dois revestimentos metálicos (conforme norma NBR 7013/03 e ASTM A 924/97) interligados por um núcleo isolante de PUR ou PIR, com largura útil fi xa de 1120mm. Os perfi s laterais dos painéis são conectados através da tecnologia macho-fêmea.
StyroPainel
Painel constituído por dois revestimentos metálicos (conforme norma NBR 7013/03 e ASTM A 924/97) interligados por um núcleo isolante de EPS, com largura útil fi xa de 1144mm. O encaixe é em forma de trapézio (fi nger joint).
Detalhe de união Finger Joint Perfi l Lateral
www.danicazipco.com.br
Detalhe de encaixe
*Fator de conversão: 1W/m².K=0,860kcal/h.m².C
**Para uma carga distribuída de 66kg/m² e admitindo uma fl echa de L/200
Detalhe de união Finger Joint
Detalhe de encaixe Perfi l Lateral
Informações Técnicas - StyroPainel - EPS
Espessura do
núcleo isolante Largura útil
Coefi ciente Global de
Transmissão de Calor* Peso próprio
Comprimento Mínimo
Comprimento
Máximo Vão máximo**
(mm) (mm) (W/m².K) (Kg/m²) (mm) (mm) (mm) 50 1144 0,7229 9,72 2500 12000 2800 75 1144 0,5054 10,09 2500 12000 3400 100 1144 0,3885 10,47 2500 12000 3900 125 1144 0,3156 10,81 2500 12000 4350 150 1144 0,2657 11,22 2500 12000 4750 200 1144 0,2018 11,97 2500 12000 5450 250 1144 0,1627 12,72 2500 12000 7000 Largura útil de 1120mm 30 - 50 - 70 - 100 - 120 - 150 - 200mm Largura útil de 1144mm 50 - 75 - 100 - 125 - 150 - 200 - 250mm
Perfi l Z
Elemento que confere leveza e agilidade tanto no processo produtivo quanto no processo de montagem, além da excelente resposta estrutural perante as cargas de vento.
Informações Técnicas - Perfi l Z
Espessura (mm) Altura (mm) B (mm) C (mm) D (mm) I
(mm) Ângulo Desenv. Nomenclatura Peso (kg/ml) 1.20 150 60 59 16 50 45° 300 Z150X1.20 2,82 kg/ml 200 64 63 18 50 45° 360 Z200X1.20 3,40 kg/ml 275 80 79 23 175 45° 480 Z275X1.20 4,52 kg/ml 350 96 95 27 175 45° 585 Z350X1.20 5,51 kg/ml 1.50 150 60 59 16 50 45° 300 Z150X1.50 3,53 kg/ml 200 64 63 18 50 45° 360 Z200X1.50 4,24 kg/ml 275 80 79 23 175 45° 480 Z275X1.50 5,65 kg/ml 350 96 95 27 175 45° 585 Z350X1.50 6,89 kg/ml 2.25 150 60 58 15 50 45° 300 Z150X2.25 5,30 kg/ml 200 64 62 17 50 45° 360 Z200X2.25 6,35 kg/ml 275 80 78 22 175 45° 480 Z275X2.25 8,48 kg/ml 350 96 94 27 175 45° 585 Z350X2.25 10,33 kg/ml 3.00 150 60 57 14 50 45° 300 Z150X3.00 7,06 kg/ml 200 64 61 16 50 45° 360 Z200X3.00 8,48 kg/ml 275 80 77 21 175 45° 480 Z275X3.00 11,30 kg/ml 350 96 93 27 175 45° 585 Z350X3.00 13,78 kg/ml 4.00 150 60 56 13 50 45° 300 Z150X4.00 9,42 kg/ml 200 64 60 15 50 45° 360 Z200X4.00 11,30 kg/ml 275 80 76 20 175 45° 480 Z275X4.00 15,07 kg/ml 350 96 92 27 175 45° 585 Z350X4.00 18,37 kg/ml
Painel LDR
Informações Técnicas - Painel LDR
Espessura do
núcleo isolante Largura útil Transmissão de Calor*Coefi ciente Global de Peso próprio Comprimento Mínimo Comprimento Máximo autoportante**Vão Máximo
(mm) (mm) (W/m².K) (Kg/m²) (mm) (mm) (mm)
50 1144 0,7523 14,02 2000 6000 1300 75 1144 0,5270 16,02 2000 6000 1600 100 1144 0,4056 18,34 2000 6000 1800
*Fator de conversão: 1W/m².K=0,860kcal/h.m².C
**Para uma carga distribuída de 66kg/m² e admitindo uma fl echa de L/200 Painel constituído por dois revestimentos metálicos (conforme norma NBR 7013/03
e ASTM A 924/97) e interligados por um núcleo isolante de LDR, com largura útil fi xa de 1144mm. Com colagem do revestimento sob pressão e calor (adesivo de profunda penetração) e reforço nas laterais do isolamento. Oferece melhor segurança contra o fogo (núcleo 100% incombustível).
Perfi l Lateral Largura útil de 1144mm 50 - 75 - 100mm Detalhe de encaixe PAINEL DE PAREDE PERFIL METÁLICO PAINEL DE FORRO PERFIL METÁLICO
www.danicazipco.com.br
Portas Seccionais e Conjunto Docas
Composto por portal de selamento, plataforma niveladora e porta seccional, o Conjunto Docas é utilizado em armazéns e centros de distribuição secos ou refrigerados. As Portas Seccionais têm abertura vertical ou em 90° e são manuais ou automáticas. Adequadas para carga e descarga, têm comando eletrônico por botoeira (opção com controle remoto) e revestimento em aço pré-pintado.
Conjunto Docas Portal Almofadas
Obs.: y = Vão luz vertical da Porta
Dimensões Standard: 2200mm x 2200mm | 2400mm x 2400mm 2400mm x 2600mm | 2600mm x 2400mm 2600mm x 2600mm | 2600mm x 3000mm Revestimentos: Aço Pré-Pintado
Opção manual ou automática Modelo VL Modelo HL
Perfi l Z angular Perfi l Z ortogonal
Porta Seccional
FrigoZip
Painel para cobertura constituído por dois revestimentos metálicos (conforme norma NBR 7013/03 e ASTM A 924/97) interligados por um núcleo isolante de PUR ou PIR, com largura útil fi xa de 1020mm e produzido em linha contínua de recobrimento lateral duplo.
O revestimento superior é perfi lado de modo a produzir um perfi l trapezoidal exclusivo com dispositivo lateral de encaixe e sobreposição (sistema zipado), com junção entre telhas é executada em obra e fi xações embutidas.
Zipadeira
Visor
Pisos Aquecidos
Opções simples ou duplas, com perfi l Z angular ou perfi l Z ortogonal. Corpo em policarbonato, vidro laminado ou vidro duplo temperado.
Sistema de resistências elétricas instaladas logo abaixo da superfície para manter o piso sempre em temperaturas positivas, evitando a formação de gelo. As resistências são controladas por um termostato conectado a um sensor, no piso.
Detalhe de encaixe 500mm HL Mín. 2Y+200mm VL www.danicazipco.com.br
Painel para cobertura constituído por dois revestimentos metálicos (conforme norma NBR 7013/03 e ASTM A 924/97) interligados por um núcleo isolante de PUR ou PIR, com largura útil fi xa de 1020mm e produzido em linha contínua de recobrimento lateral duplo.
O revestimento superior é perfi lado de modo a produzir um perfi l trapezoidal exclusivo com dispositivo lateral de encaixe e sobreposição (sistema zipado), com
Características Físicas - FrigoZip - PUR/PIR
Espessura
Núcleo Largura Útil
Coefi ciente Global de
Transmissão de Calor* Peso Próprio
Comprimento Mínimo
Comprimento
Máximo Vão Máximo**
(mm) (mm) (Watts/m2.k) (Kg/m2) (mm) (mm) (mm)
120 1020 0, 1693 13,53 2500 12000 4400 200 1020 0,1029 19,42 2500 12000 5800
* Fator de conversão: 1 W/m².k=0,86kcal/h.m².c
** Para uma carga distribuída de 66 kg/m² e admitindo uma fl echa L/200
Perfi l L Perfi l U Perfi l Z angular Elementos de fi xação Perfi l U Perfi l Z 90 o Elementos de fi xação
Portas Standard
Dimensões Standard: 850mm x 2000mm | 1000mm x 2000mm 1200mm x 2000mm | 1200mm x 2200mm 1400mm x 2200mm | 1600mm x 2400mm 2000mm x 2800mm | 2000mm x 3400mm 2000mm x 3800mm | 2200mm x 2800mm 2200mm x 3400mm | 2200mm x 3800mm 2200mm x 4500mm | 2200mm x 5100mm Dimensões Standard: 1600mm x 2400mm | 2000mm x 2800mm 2000mm x 3400mm | 2200mm x 2800mm 2200mm x 3400mm | 2200mm x 3800mm 2200mm x 4500mm | 2200mm x 5100mm Revestimentos:Aço Pré-Pintado | Aço Inox
Revestimentos:
Aço Pré-Pintado | Aço Inox
Espessuras disponíveis:
70mm | 100mm | 150mm
Espessuras disponíveis:
70mm | 100mm | 150mm
Porta de Correr Manual (CM)
Porta de Correr Automática (CA)
Dimensões Standard:
1200mm x 2200mm | 1600mm x 3200mm
Revestimentos:
Aço Pré-Pintado | Aço Inox
Espessuras disponíveis:
70mm | 100mm | 150mm
Porta de Correr com Capela (CM-C)
Dimensão Standard: 2200mm x 3400mm Revestimento: Aço Pré-Pintado Espessura disponível: 100mm
Porta de Correr Estanque (CM-E)
Com/sem Aquecimento Com/sem Aquecimento Com/sem Aquecimento Dimensões Standard: 800mm x 1800mm | 850mm x 2000mm 1000mm x 2000mm | 1200mm x 2000mm 1200mm x 2200mm | 1400mm x 2200mm 1600mm x 2400mm Revestimentos:
Aço Pré-Pintado | Aço Inox
Espessuras disponíveis: 70mm | 100mm | 150mm Com/sem Aquecimento Dimensões Standard: 600mm x 600mm | 900mm x 900mm Revestimentos:
Aço Pré-Pintado | Aço Inox
Espessuras disponíveis:
70mm | 100mm | 150mm
Porta de Encosto (EC)
Porta de Encosto Boqueta (EC-B)
www.danicazipco.com.br
Porta CM-2/CA-2 Porta EC Emergência
Porta CM-B
Porta EC-2 Porta EC-C
Dimensões Standard: 1000mm x 2000mm (1 folha) 1200mm x 2200mm (1 folha) 1400mm x 2200mm (2 folhas) 1600mm x 2200mm (2 folhas) 2000mm x 2400mm (2 folhas) 2200mm x 2400mm (2 folhas) Revestimento: Aço Pré-Pintado Revestimento: Aço Pré-Pintado Com/sem Visor Espessura disponível: 40mm
Porta PVV
Dimensões Standard: 700mm x 2152mm (1 folha) 800mm x 2152mm (1 folha) 900mm x 2152mm (1 folha) 1000mm x 2152mm (1 folha) 1460mm x 2152mm (2 folhas) 1660mm x 2152mm (2 folhas) 1860mm x 2152mm (2 folhas) 2060mm x 2152mm (2 folhas) Espessura disponível: 30mmPorta Office Door
Dimensões: 2200mm x 2800mm 2200mm x 3400mm Dimensões: 1000mm x 2200mm 1200mm x 2200mm Dimensão: 900mm x 900mm Dimensão: 2200mm x 2400mm Dimensões: 1200mm x 2200mm 1600mm x 3200mm Revestimentos:
Aço Pré-Pintado | Aço Inox
Revestimentos:
Aço Pré-Pintado
Revestimentos:
Aço Pré-Pintado | Aço Inox
Revestimentos:
Aço Pré-Pintado
Revestimentos:
Aço Pré-Pintado | Aço Inox
Espessuras disponíveis: 70mm | 100mm | 150mm Espessuras disponíveis: 70mm | 100mm | 150mm Espessuras disponíveis: 70mm | 100mm | 150mm Espessuras disponíveis: 70mm | 100mm | 150mm Espessuras disponíveis: 70mm | 100mm | 150mm
Com/sem Aquecimento Com/sem Aquecimento
Com/sem Aquecimento
Com/sem Aquecimento Com/sem Aquecimento
Portas Especiais
Agora ficou mais prático
repor acessórios de
Portas DânicaZipco.
www.danicazipco.com.br/shop
Consulte nossa equipe
Os sistemas construtivos da DânicaZipco têm a vantagem do isolamento térmico – que proporciona conforto no ambiente e economia de energia no uso de ar-condicionado. Os painéis são pré-fabricados, com comprimento defi nido em projeto. A montagem é rápida, limpa e com resultado estético de alto padrão.
Soluções para prédios auxiliares
Soluções para Coberturas
Escritório externo Escritório externo Escritório interno
Portaria
Escritório externo Cozinha
TermoRoof aço/aço ou aço/fi lme
Largura útil de 1050mm 525mm
20 - 30 - 50mm 38mm
525mm
Núcleo termoisolante em PUR/PIR Revestimento da face superior em
aço galvalume pré-pintado branco
Opção com revestimento inferior em fi lme
Detalhe de encaixe
TermoZip
TermoZip
TermoRoof aço/aço ou aço/fi lme
Largura útil de 1020mm 510mm 50mm 510mm Excelente vedação proporcionada pelo sistema de encaixe com zipagem radial.
mínimo: 2500mm
máximo: 8000mm (aço/fi lme) 12000mm (aço/aço) 20mm | 30mm | 50mm Largura útil: 1050mm Comprimentos personalizados: Espessuras disponíveis: Dimensões Largura útil: 1020mm Comprimentos personalizados: mínimo: 2500mm | máximo: 12000mm * Consulte nossa equipe técnica
para espessura de 70mm Espessuras disponíveis: 30mm | 50mm | 70mm* Dimensões 30 - 50 - 70mm FM 4471 Approval Standard for
Class 1 Panel Roofs Aplica-se a telhas aço/aço PIR, conforme laudo.
www.danicazipco.com.br
Natura | Cajamar | SP
Serbom | São Paulo | SP
Natural Drinks | Jarinu | SP Comfrio | São José dos Pinhais | PR
CCI
Construção Civil Industrial
CCEV
Construção Civil Estruturistas e Varejo
CCR
Construção Civil Residencial
CF
Câmaras Frigorífi cas
SC
Supermercados e Câmaras Comerciais
SL
Salas Limpas
Naval
Naval & Off shore
CM
Coberturas Metálicas de Grande Porte
Revestimentos
Térmicos
Sistemas
Construtivos
Conheça nossas outras divisões de negócios, acesse: www.danica.com.br
