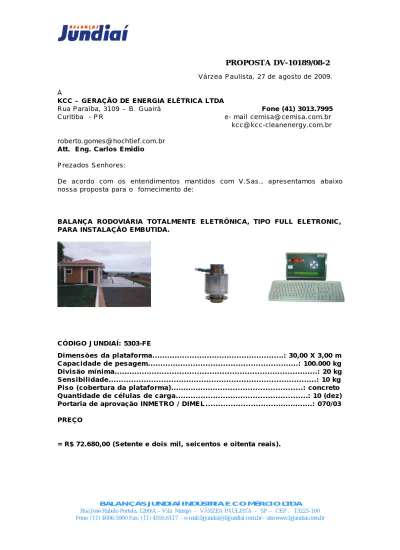

BALANÇAS JUNDIAÍ INDÚSTRIA E COMÉRCIO LTDA
Várzea Paulista, 27 de agosto de 2009.
À
KCC – GERAÇÃO DE ENERGIA ELÉTRICA LTDA
Rua Paraíba, 3109 – B. Guairá Fone (41) 3013.7995 Curitiba - P R e- mail [email protected]
k c c @ k c c -cleanenergy.com.br
[email protected] Att. Eng. Carlos Emidio Prezados Senhores:
De acordo com os entendimentos mantidos com V.Sas., apresentamos abaixo nossa proposta para o fornecimento de:
BALANÇA RODOVIÁRIA TOTALMENTE ELETRÔNICA, TIPO FULL ELETRONIC, PARA INSTALAÇÃO EMBUTIDA.
CÓDIGO JUNDIAÍ: 5303-FE
D i m e n s õ e s d a p l a t a f o r m a . . . ..: 30,00 X 3,00 m C a p a c i d a d e d e p e s a g e m . . . : 100.000 kg D i v i s ã o m í n i m a . . . : 20 kg S e n s i b i l i d a d e . . . : 10 kg P i s o ( c o b e r t u r a d a p l a t a f o r m a ) . . . : concreto Q u a n t i d a d e d e c é l u l a s d e c a r g a . . . .: 10 (d e z ) Portaria de aprovação INMETRO / DIMEL . . . : 0 7 0 / 0 3
PREÇO
= R$ 72.680,00 (Setente e dois mil, seicentos e oitenta reais).
ITEM II
CONDIÇÕES GERAIS DE FORNECIMENTO 1) P a g a m e n t o
30% no ato do pedido, 30% entrega, 40% a 30 dias da entrega.
2) Prazo de Entrega
30 dias após o recebimento do pedido.
3) Impostos
ICMS: Incluso no preço.
I.P.I : Alíquota Zero. Class. Fiscal 8423.8900.
4) Transporte
As despesas de transporte ficarão a cargo de V.Sas.
5) Obras Civis
Ficarão a cargo de V.Sas., conforme os desenhos que serão por nós fornecidos .
6) M o n t a g e m
Será efetuada por um nosso técnico especializado, correndo por cont a de V.Sas, fornecimento de mão de obra auxiliar necessária, guincho para movimentação das peças de maior porte, máquina de solda com operador, hospedagem e refeições do técnico.
Obs. Não será cobrado taxa de montagem.
7) A f e r i ç ã o / C a l i b r a ç ã o
A balança será inspecionada em nossa fábrica por um metrologista do INMETRO e lhes será entregue com o respectivo selo de verificação.
8) Pintura
Limpeza por jateamento e/ou solvente, demão com fundo anti-corrosivo, acabamento demão tinta esmalte sintético, padrão e qualidade industrial.
9) G a r a n t i a
5 (c i n c o) anos , contra defeitos de fabricação e/ou montagem, em condições normais de uso, conforme estabelecido no Certificado de Garantia.
10) Assistência Técnica em todo território nacional (consulte nosso site) A BJ – Balanças Jundiaí possui equipe técnica capacitada através de técnicos devidamente treinados em laboratórios técnicos e de fabricação,credenciados pelo INMETRO, os quais prestam serviços de calibração, manutenção preventiva e corretiva, ut ilizando peças originais, ferramentas e instrumentos apropriados para o devido fim.
11) Q u a l i d a d e T o t a l
O sistema adotado pela BJ – Balanças Jundiaí, é a Qualidade Total, com profissionais cert ificados, procedimentos do INMETRO (Instituto Nacional de Metrologia, Normalização e Qualidade Industrial), para projeto, fabricação, venda e serviços de balanças industriais mecânicas e/ou eletrônicas.
12) V a l i d a d e d e P r e ç o s 10 dias d.d.
BALANÇAS JUNDIAÍ INDÚSTRIA E COMÉRCIO LTDA ITEM III
Ca racterísticas Técnicas A) Cálculo de resistência:
A estrutura de nossas balanças rodoviárias é calculada para operar nas mais severas condições de trabalho, ou seja: considerando tráfego de carretas com três eixos traseiros concentrando até 33 ton de carga, num espaço de 3 metros da plataforma. Taxa de trabalho utilizada: 1.000 kg p/cm².
B) Estrutura da plataforma:
Composta de vigas certificadas, tipo I, aço ASTM A 572, grau 50, fabricação Açominas, padrão ISO-9000, perfeitamente dimensionadas, que juntamente com o piso de concreto, formam após a montagem um conjunto rígido, resistindo as mais severas condições de trabalho.
C) Sistema eletrônico totalmente Digital, composto de :
- C é l u l a d e c a r g a , tipo “Rocker Pin”, totalmente blindadas, construídas em aço inox, grau de proteção IP 68. Precisão OIML-classe III-3000 /NTEP 10.000 div. – capacidade nominal 40 t – excitação recomendada> de 10 a 25 vcc, sensibilidade 2 mV/V – sobrecarga nominal 150% - ñ linearidade : < 0,180. Proteção int erna contra raios que em conjunto com um sistema de aterramento eficiente desvia toda a energia das descargas atmosféricas para o solo, protegendo inclusive o indicador digital.
Projetadas e construídas para suportarem as mais adversas condições ambientais: (totalmente blindadas, não possuem conectores), sendo imunes à: calor, umidade, interferência eletro-magnético, agentes químicos, raios, poeira, etc).
- I ndicador d i g i t a l de pesagem BJ, projetado na mais avançada tecnologia digital e totalmente microprocessado.
Possui visor de seis dígitos e sete segmentos de auto brilho , para uma perfeita visualização do peso.
Display de LCD de 2 linhas x 40 colunas com backlight, o que possibilita uma perfeita visualização dos dados de pesagem informados pelo operador.
Teclado de membrana com nove teclas em policarbonato e teclado alfanumérico padrão PC.
Gabinete em aço inox (mesa/parede) com grau de proteção IP -67. Imunidade contra EMI e RF.
Conversor AD com resolução interna de 1/1000000 , com velocidade de amostragem de 120 vezes por segundo.
Alimentação de 90V ~ 240V 50/60Hz. Possui dois filtros digitais programáveis. Busca automática de zero.
Interface serial RS 232, para interligação com impressora matricial e código de barra.
Interface serial RS232, para envi o de peso ao computador. Saída ethernet TCP/IP para interligação em rede ( opcional). Saída analógica de 16 Bits 4 a 20 mA. ( opcional ).
Interface serial 422/485 ( opcional).
Memória Ram não volátil para armazenamento de pesagem de 512K expansível até 1 méga.
Configuração de modelo do ticket de pesagem através seleção de itens. Produtos por cadastro ou digitação.
Fornecedor por cadastro ou digitação. Relatórios de totalização.
D) Ethernet TCP/IP. (Opcional).
O Ethernet Box possibilita a conexão dos sistemas eletrônicos de pesagem em redes que utilizam o protocolo TCP/IP, tanto na Intranet como na Internet. È configurável através de qualquer navegador para Internet.
S ua utilização dispensa o desenvolvimento de protocolos sobre o TCP/IP, bem como a utilização de dll.s de interfaceamento.
E) Dispositivo de proteção de entrada AC (S 700.PE.065 – 220 V).
Protetor de alta capacidade contra surtos de sobretensão (tipo “burst e surge”), com 2 estágios, e de sobrecorrente associado à filtro EMI/RFI de alta
performance, com micro disjuntor de 15A e 4 tomadas (2P+T) padrão Nema 5-15R .
F) Optoisolador de linha serial RS 232
Permite isolamento galvânico (até 3,5KV) na linha de comunicação de dados eventualmente implementadas entre o indicador eletrônico e
microcomputadores (PC compatíveis).
G) Dispositivo de proteção contra surtos de tensão.
Protege os dispositivos eletrônicos da balança (células de carga e indicador digital de peso), contra a maioria dos surtos de tensão e de corrente, provenientes de descargas atmosféricas, distribuição de energia, partida e parada de motores elétricos, etc.
O dispositivo é parte integrante do fornecimento exclusivo dos equipamentos Jundiaí, composto por placas de celeron e parafusos especiais, revestidos de nylon, devidamente instalados na estrutura da balança, produzindo isenção total na maioria das descargas atmosféricas sujeitas a alta concentração e incidência nas vastas regiões do Brasil.
H) Energia elétrica - Pontos de Energia
Deverá ser previsto para cada produto 1 (uma) tomada tripolar universal, com Tensão de alimentação em 110 VCA ou 220 VCA (+10% / -15%), 60 HZ. Esses pontos de energia deverão ter clara distinção entre Fase e Neutro. A tensão entre Terra e Neutro não deverã exceder 3 VCA.
- Aterramento
Deverá ser previsto aterramento nas tomadas elétricas de acordo com a norma NBR-5410 da ABNT e desenho por nós fornecidos.
BALANÇAS JUNDIAÍ INDÚSTRIA E COMÉRCIO LTDA
Permanecemos ao inteiro dispor de V.Sas., para quaisquer esclarecimentos adicionais que se fizerem necessários.
Atenciosamente Carlos Cervi - V e n d a s I n d . e C o m . d e B a l a n ç a s J u n d i a í L t d a . Site: w w w . b j j u n d i a i . c o m . b r e -m a i l : [email protected] Fone : (11) 4606.5900 Fax: (11) 4595.6117 Vendas – 0800 702 1534
Contato: José Zafalon / 01
