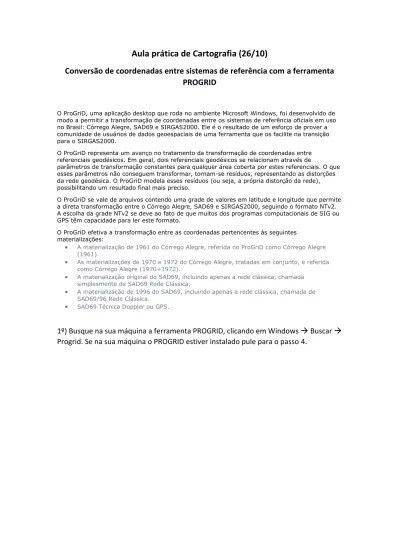

Aula prática de Cartografia (26/10)
Conversão de coordenadas entre sistemas de referência com a ferramenta
PROGRID
O ProGriD, uma aplicação desktop que roda no ambiente Microsoft Windows, foi desenvolvido de modo a permitir a transformação de coordenadas entre os sistemas de referência oficiais em uso no Brasil: Córrego Alegre, SAD69 e SIRGAS2000. Ele é o resultado de um esforço de prover a comunidade de usuários de dados geoespaciais de uma ferramenta que os facilite na transição para o SIRGAS2000.
O ProGriD representa um avanço no tratamento da transformação de coordenadas entre referenciais geodésicos. Em geral, dois referenciais geodésicos se relacionam através de
parâmetros de transformação constantes para qualquer área coberta por estes referenciais. O que esses parâmetros não conseguem transformar, tornam-se resíduos, representando as distorções da rede geodésica. O ProGriD modela esses resíduos (ou seja, a própria distorção da rede), possibilitando um resultado final mais preciso.
O ProGriD se vale de arquivos contendo uma grade de valores em latitude e longitude que permite a direta transformação entre o Córrego Alegre, SAD69 e SIRGAS2000, seguindo o formato NTv2. A escolha da grade NTv2 se deve ao fato de que muitos dos programas computacionais de SIG ou GPS têm capacidade para ler este formato.
O ProGriD efetiva a transformação entre as coordenadas pertencentes às seguintes materializações:
A materialização de 1961 do Córrego Alegre, referida no ProGriD como Córrego Alegre (1961).
As materializações de 1970 e 1972 do Córrego Alegre, tratadas em conjunto, e referida como Córrego Alegre (1970+1972).
A materialização original do SAD69, incluindo apenas a rede clássica, chamada simplesmente de SAD69 Rede Clássica.
A materializacão de 1996 do SAD69, incluindo apenas a rede clássica, chamada de SAD69/96 Rede Clássica.
SAD69 Técnica Doppler ou GPS.
1º) Busque na sua máquina a ferramenta PROGRID, clicando em Windows Buscar
Progrid. Se na sua máquina o PROGRID estiver instalado pule para o passo 4.
2º) Entre no site do IBGE:
https://ww2.ibge.gov.br/home/geociencias/geodesia/param_transf/default_param_tr
ansf.shtm
Faça download do arquivo Progrid.zip. E clique no manual de instalação.
Extraia o arquivo da pasta ZIP. Clicando com o botão esquerdo no arquivo Extrair para progrid\
3º) Abra a pasta e execute o arquivo setup
Clique em AVANÇAR AVANÇAR e aceite os termos de contrato da licença.
4º) Terminando de instalar busque o PRODRIG e abra. A tela inicial é a seguinte:
5º) Agora vamos transformar um par de coordenadas. Primeiramente vamos inserir dados digitando as coordenadas no PROGRID. Vamos transformar coordenadas geodésicas em UTM. No Google Earth, clicando em marcador, foram copiadas as seguintes coordenadas:
Latitude: 23°18'26.19"S Longitude: 51° 6'59.55"O Latitude: 23°18'21.31"S Longitude: 51° 6'43.48"O Latitude: 23°18'27.74"S Longitude: 51° 6'44.28"O Latitude: 23°18'30.66"S Longitude: 51° 6'57.56"O
Essas são as coordenadas dos quatro cantos do campus da UTFPR. Observe as coordenadas.
6º) No PROGRID clique em Referencial e escolha o SIRGAS 2000.
• Lembre-se que o Sistema de referência do Google Earth é o WSG 84. No entanto, não existem parâmetros de transformação entre SIRGAS2000 e WGS84 porque eles são praticamente iguais, ou seja, os data se sobrepõe.
• (DX = 0, DY = 0 e DZ = 0)
Escolha o SIRGAS 2000 também como referencial de saída.
Como tipo de coordenada de entrada coloque latitude e longitute e no tipo de coordenada de saída coloque UTM.
7º) Em opções, clique em teclado e formato de entrada Graus, minutos e segundos.
Clique em inserir.
Copie as coordenadas do passo 5.
Lembre-se que de coordenadas a SUL E A OESTE são negativas.
Depois de inseridos os dados do primeiro ponto, clique em Processamento.
E volte novamente para a aba opções. Você perceberá que ponto 1 está salvo.
10º) Faça o mesmo procedimento para os 4 pontos.
11º) E depois clique em PROCESSAR.
Observe o resultado:
As coordenadas UTM estão em que unidade de medida? E em qual fuso está o campus da UTFPR?
