AO PROPRIETÁRIO. Informações Gerais

(1)

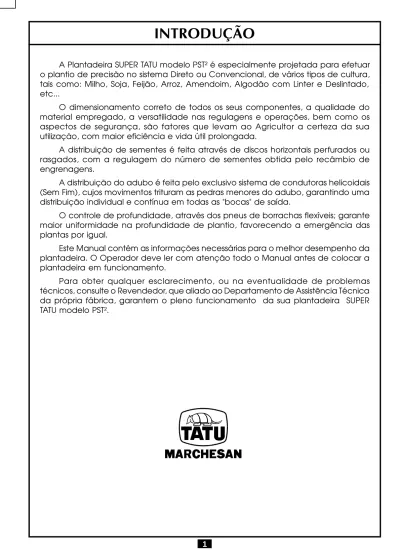

INTRODUÇÃO

A Plantadeira SUPER TATU modelo PST² é especialmente projetada para efetuar o plantio de precisão no sistema Direto ou Convencional, de vários tipos de cultura, tais como: Milho, Soja, Feijão, Arroz, Amendoim, Algodão com Linter e Deslintado, etc...

O dimensionamento correto de todos os seus componentes, a qualidade do material empregado, a versatilidade nas regulagens e operações, bem como os aspectos de segurança, são fatores que levam ao Agricultor a certeza da sua utilização, com maior eficiência e vida útil prolongada.

A distribuição de sementes é feita através de discos horizontais perfurados ou rasgados, com a regulagem do número de sementes obtida pelo recâmbio de engrenagens.

A distribuição do adubo é feita pelo exclusivo sistema de condutoras helicoidais (Sem Fim), cujos movimentos trituram as pedras menores do adubo, garantindo uma distribuição individual e contínua em todas as "bocas" de saída.

O controle de profundidade, através dos pneus de borrachas flexíveis; garante maior uniformidade na profundidade de plantio, favorecendo a emergência das plantas por igual.

Este Manual contém as informações necessárias para o melhor desempenho da plantadeira. O Operador deve ler com atenção todo o Manual antes de colocar a plantadeira em funcionamento.

Para obter qualquer esclarecimento, ou na eventualidade de problemas técnicos, consulte o Revendedor, que aliado ao Departamento de Assistência Técnica da própria fábrica, garantem o pleno funcionamento da sua plantadeira SUPER TATU modelo PST².

(2)

AO PROPRIETÁRIO ... 3

AO OPERADOR ... 4 e 5 ESPECIFICAÇÕES TÉCNICAS ... 6 a 8 COMPONENTES ... 9

VERSÕES DE LINHAS E COMPACTADORES ... 10 a 15 MONTAGEM ... 16 a 18 Montagem das Mangueiras ... 16

Montagem do Cabeçalho ... 16

Montagem dos Marcadores de Linhas ... 17

Montagem das Rodas de Profundidade e Compactadores ... 18

REGULAGENS E OPERAÇÕES ... 19 a 55 Engate ao Trator ... 19

Nivelamento da Plantadeira ... 19

Reajuste das Correntes dos Marcadores de Linhas ... 20

Espaçamento entre Linhas ... 21

Posição das Linhas de Sementes no Chassi ... 21

Posição das Linhas de Adubo no Chassi ... 22 e 23 Procedimentos para Troca de Espaçamentos ... 24 a 28 Colocação da Plantadeira em Posição de Transporte ... 29

Procedimentos antes do Plantio ... 29

Velocidade Ideal ... 30

Stand Correto ... 30

Uso de Grafite ... 30 e 31 Relação de Discos de Sementes que seguem Standard na Plantadeira ... 31 e 32 Distribuição e Dosagem de Semente ... 33 a 40 Distribuição e Dosagem de Adubo ... 41 a 43 Teste Prático de Distribuição de Semente e Adubo ... 44 e 45 Cálculo Auxiliar para Distribuição de Adubo ... 45

Abertura dos Sulcos e Posição do Adubo no Solo ... 46

Profundidade do Adubo ... 4 7 Abertura do Sulco para as Sementes ... 47

Profundidade das Sementes ... 48

Disco de Corte Oscilante (Plantio Direto Sobre Palha) ... 49

Cobertura e Compactação ... 49 e 50 Controle Auxiliar de Profundidade ... 51

Instruções para Arremates ... 51

Regulagem das Molas dos Rodeiros ... 52

Marcadores de Linha ... 53 e 54 Ângulo de Trabalho ... 54

OPERAÇÕES - Pontos Importantes ... 55

OPCIONAIS ... 56 a 60 Sulcador para Milho ... 56

Discos Distribuidores de Sementes ... 56

Conjunto para Plantio de Amendoim ... 57

Conjunto Distribuidor de Algodão em Linter ... 57

Plataforma Dianteira ... 58

Marcador de Linha com Acionamento Hidráulico ... 59

Cabeçalho Duplo ... .... 60

MANUTENÇÃO ... 61 a 67 Lubrificação ... 61 a 63 Manutenção do Distribuidor de Adubo ... 64

Limpeza dos Depósitos de Sementes ... 65

Manutenção dos Discos Duplos Desencontrados ... 65

Como Efetuar a Troca dos Pneus ... 66

(3)

AO PROPRIETÁRIO

Importante: - APENAS PESSOAS QUE POSSUEM O COMPLETO CONHECIMENTO DO TRATOR E DOS IMPLEMENTOS DEVEM EFETUAR O TRANSPORTE E A OPERAÇÃO DOS MESMOS.

- A MARCHESAN NÃO SE RESPONSABILIZA POR QUAISQUER DANOS CAUSADOS POR ACIDENTES ORIUNDOS NO TRANSPORTE, NA UTILIZAÇÃO OU NO ARMAZENAMENTO INCORRETOS OU INDEVIDOS DOS SEUS PRODUTOS, SEJA POR NEGLIGÊNCIA E/OU INEXPERIÊNCIA DE QUALQUER PESSOA.

- A MARCHESAN NÃO SE RESPONSABILIZA POR DANOS PROVOCADOS EM SITUAÇÕES IMPREVISÍVEIS OU ALHEIAS AO USO NORMAL DOS EQUIPAMENTOS

Informações Gerais

- As indicações de LADO DIREITO E LADO ESQUERDO são feitas observando a plantadeira por trás.

- Para solicitar peças ou os serviços de Assistência Técnica é necessário fornecer os dados constantes da plaqueta de identificação, a qual se localiza no chassi da máquina. (Fig. 01).

A aquisição de qualquer produto Super Tatu confere ao primeiro comprador os seguintes direitos:

- Certificado de garantia; - Manual de Instruções e a

- Entrega Técnica, prestada pela Revenda.

- Cabe ao proprietário no entanto verificar as condições do produto no ato do recebimento e ter conhecimento dos termos de garantia.

- Atenção especial deve ser dada às Recomendações de Segurança e aos cuidados de operação e manutenção do produto.

- As instruções aqui contidas indicam o melhor uso e permitem obter o máximo rendimento, aumentando a vida útil deste produto.

- Este manual deve ser encaminhado aos Srs. Operadores e pessoal de Manutenção.

MODELO DATA

MARCHESAN IMPL. E MÁQ. AGRÍCOLAS TATU S/A

Av. Marchesan, 1979 - MATÃO - SP - BRASIL

Fone: (016) 282-8282 - Fax: (016) 282-3607 CGC: 52.311.289/0001-63

Inscr. Est. 441.000.151.114

(4)

AO OPERADOR

Trabalhe com Segurança

- OS ASPECTOS DE SEGURANÇA DEVEM SER ATENTAMENTE OBSERVADOS PARA EVITAR ACIDENTES.

- ESTE SÍMBOLO É UM A L E R T A UTILIZADO PARA PREVENÇÃO CONTRA ACIDENTES. AS INSTRUÇÕES ACOMPANHADAS DESTE SÍMBOLO REFEREM-SE À REFEREM-SEGURANÇA DO OPERADOR OU DE TERCEIROS, DEVENDO REFEREM-SEREM LIDAS E ATENTAMENTE OBSERVADAS.

A Plantadeira SUPER TATU modelo PST² é de fácil operação, exigindo no entanto os cuidados básicos e indispensáveis ao seu manuseio.

- Tenha sempre em mente que SEGURANÇA exige ATENÇÃO CONSTANTE, OBSERVAÇÃO E PRUDÊNCIA; durante o plantio, transporte, manutenção e armazenamento da plantadeira.

Observar com atenção os seguintes pontos:

- Durante o trabalho ou transporte é permitido somente a permanência do Operador no trator e do auxiliar no assento da plantadeira.

- Não permita que crianças brinquem próximo ou sobre a plantadeira, estando a mesma em operação, transporte ou armazenada.

- Utilize equipamentos de proteção individual.

- Utilize roupas e calçados adequados. Evite roupas largas que podem se enroscar nas partes móveis.

- Tenha o completo conhecimento do terreno antes de iniciar o plantio. Faça a demarcação de locais perigosos ou de obstáculos.

- Utilize velocidade adequada com as condições do terreno ou dos caminhos a percorrer.

- Nunca opere sem os dispositivos de proteção da máquina. - Tenha cuidado ao efetuar o engate na barra de tração.

- Ao erguer ou abaixar a plantadeira observe se não há pessoas ou animais próximos ou sob a máquina. Tenha cuidado especial com os movimentos dos marcadores de linha.

- Nunca tente alterar as regulagens, limpar ou lubrificar a máquina em movimento.

- Mantenha as plataformas de acesso à máquina limpas e livres de óleo, graxa, etc...

- Abaixe a máquina até o solo e alivie a pressão antes de desconectar qualquer tubulação.

- Pare sempre o motor antes de deixar o assento do trator.

- Tracione a plantadeira somente com trator de potência adequada. - Verifique com atenção a largura de transporte em locais estreitos. - Não transite em rodovias ou estradas pavimentadas.

- Toda vez que desengatar a plantadeira, na lavoura ou galpão, faça-o em local plano e firme, utilizando os descansos. Certifique-se que a mesma esteja devidamente apoiada.

(5)

Transporte sobre Caminhão/Carreta

O transporte por longa distância deve ser feito sobre caminhão, carreta, etc..., seguindo estas instruções de segurança:

- Use rampas adequadas para carregar ou descarregar a máquina. Não efetue carregamento em barrancos, pois pode ocorrer acidentes graves. - Em caso de levantamento com guincho utilize os pontos adequados para

içamento.

- Utilize os descansos da plantadeira para apoiá-la corretamente.

- O cabeçalho da plantadeira deve ser erguido e travado na posição vertical ou deve ser retirado e amarrado à carga.

- Fixe as tampas dos depósitos de sementes com fita colante para que não se soltem; podendo perdê-las ou causar acidentes.

- Calçe adequadamente as rodas da plantadeira.

- Utilize amarras (cabos, correntes, cordas, etc...), em quantidade suficiente para imobilizar a plantadeira durante o transporte.

- Verifique as condições da carga após os primeiros 8 a 10 quilômetros de viagem, depois, a cada 80 a 100 quilômetros verifique se as amarras não estão afrouxando. Verifique a carga com mais frequência em estradas esburacadas.

- Esteja sempre atento. Tenha cuidado com a altura de transporte, especialmente sob rede elétrica, viadutos, etc...

- Verifique sempre a legislação vigente sobre os limites de altura e largura da carga. Se necessário utilize bandeiras, luzes e refletores para alertar outros motoristas.

(6)

ESPECIFICAÇÕES TÉCNICAS

* Espaçamento nos Rodeiros = 450 mm ** Pesos com sistema de Plantio Direto D 56A

Número de Linhas 4 5 6 7 8

Espaçamento Mínimo (mm) 800 600 500 450 400* Espaçamento Máximo (mm) 950 700 550 450 400* Largura Útil de Plantio (mm) 2900

Profundidade de Plantio (mm) 0 a 100 Capacidade dos Depósitos

de Adubo (kg)

Capacidade dos Depósitos de Semente (kg)

Peso (kg) Total Aproximado** 2094 2292 2490 2688 2886 Diâmetro dos Discos Duplos

Desencontrados Pneus Potência (cv) Requerida no Motor do Trator 725 PST² 8 40 Cada Ø 15" 650-16 - 10 Lonas (70 Lbs/pol²) 70 a 90

* Espaçamento nos Rodeiros = 450 mm ** Pesos com sistema de Plantio Direto D 56A

Número de Linhas 4 5 6 7 8 9

Espaçamento Mínimo (mm) 800 700 600 500 450 400* Espaçamento Máximo (mm) 1100 800 650 550 450 400* Largura Útil de Plantio (mm)

Profundidade de Plantio (mm) Capacidade dos Depósitos de Adubo (kg)

Peso (kg) Total Aproximado** 2208 2406 2604 2802 3000 3198 Diâmetro dos Discos Duplos

Desencontrados Pneus Potência (cv) Requerida no Motor do Trator 855 PST² 9 40 Cada Ø 15" 650-16 - 10 Lonas (70 Lbs/pol²) 80 a 90 0 a 100 3400 MODELO MODELO

(7)

ESPECIFICAÇÕES TÉCNICAS

* Espaçamento nos Rodeiros = 450 mm

** Pesos com sistema de Plantio Direto D 56A, com Rodeiro Duplo (Opcional)

Número de Linhas 5 6 7 8 9 10

Espaçamento Mínimo (mm) 750 650 550 500 450 400* Espaçamento Máximo (mm) 900 700 600 500 450 400* Largura Útil de Plantio (mm)

Peso (kg) Total Aproximado** 2640 2838 3036 3234 3432 3630 Diâmetro dos Discos Duplos

Desencontrados Pneus Potência (cv) Requerida no Motor do Trator MODELO 925 PST² 10 40 Cada Ø 15" 6.50-16 - 10 Lonas (70 Lbs/pol²) 90 a 100 0 a 100 3700 Número de Linhas 6 7 8 9 10 11 12 Espaçamento Mínimo (mm) 800 700 600 550 500 450 400* Espaçamento Máximo (mm) 900 750 650 550 500 450 400* Largura Útil de Plantio (mm)

Peso (kg) Total Aproximado** 3122 3320 3518 3716 3914 4112 4310 Diâmetro dos Discos Duplos

Desencontrados Pneus MODELO 1175 PST² 12 40 Cada Ø 15" 6.50-16 - 10 Lonas (70 Lbs/pol²) 0 a 100 4700

(8)

C

B

A

D

E

F

K

I

H

G

J

ESPECIFICAÇÕES TÉCNICAS

A B C D E F G H I J K 8/8 5160 3500 3200 2900 X XX 4600 2660 2230 1750 1100 9/9 5500 4040 3750 3400 X XX 4600 2660 2230 1750 1100 10/10 5900 4300 4050 3700 X XX 4600 2660 2230 1750 1100 12/12 6900 5300 5000 4700 X XX 4600 2660 2230 1750 1100

X - A distância {E} foi citada nas páginas anteriores.

XX - A distância {F} é calculada em função da bitola do trator e do número de linhas utilizadas. (Instruções nas páginas 53 e 54).

PST²

(9)

10

11

12

13

14

15

05

03 ₀₁

02

09 08 06

09 - Rodas de Profundidade 10 - Pneus Compactadores 11 - Depósitos de Sementes 12 - Corrimão 13 - Assento 14 - Depósitos de Adubo 15 - Marcadores de Linha 01 - Engate ao Trator 02 - Mangueiras 03 - Cabeçalho 04 - Descansos 05 - Chassi 06 - Transmissão 07 - Disco de Corte 08 - Discos Duplos

COMPONENTES

Fig. 03

(10)

Espaçamento Mínimo entre Linhas: 450 mm nos rodeiros e 400 mm nas demais.

VERSÕES DE LINHAS E COMPACTADORES

Sistema Convencional

Plantio Convencional C 41

Linha de Semente com Disco Duplo Ø 13" x 13", Rodas de Profundidade, Pneu Compactador Côncavo ou em "V" e Linha de Adubo com Disco Duplo Ø 15" x 15". (Fig. 04).

Posição do Adubo: Lateral e Abaixo das Sementes.

Obs.: MANTER O ADUBO SEPARADO (ABAIXO) 4 A 6 CM DAS SEMENTES, PARA NÃO COMPROMETER A GERMINAÇÃO.

(11)

Sistema Convencional

Plantio Convencional C 53

Linha de Semente Desencontrada com Disco Duplo Ø 13" x 13", Rodas de Profundidade, Pneu Compactador Côncavo ou em "V" e Linha de Adubo com Disco Duplo Ø 15" x 15". (Fig. 05).

Posição do Adubo:Na mesma Linha e Abaixo das Sementes.

VERSÕES DE LINHAS E COMPACTADORES

(12)

VERSÕES DE LINHAS E COMPACTADORES

Sistema Direto (Plantio sobre Palha)

Plantio Direto D 44

Linha de Semente com Disco Duplo Desencontrado Ø 15" x 15", Disco de Corte Oscilante Ø 16" ou 18" Liso ou Estriado, Rodas de Profundidade, Pneu Compactador em "V" ou Côncavo e Linha de Adubo com Disco Duplo Desencontrado Ø 15" x 15". (Fig. 06).

Nota: HASTE ESCARIFICADORA PARA O ADUBO (AVULSA).

Posição do Adubo: Na mesma linha e Abaixo das sementes.

(13)

VERSÕES DE LINHAS E COMPACTADORES

Sistema Direto (Plantio sobre Palha)

Plantio Direto D 46A

Linha de Semente com Disco Duplo Desencontrado Ø 15" x 15", Disco de Corte Oscilante Ø 16" ou 18" Liso ou Estriado, Rodas de Profundidade, Pneu Compactador em "V" ou Côncavo e Linha de Adubo com Disco Duplo Desencontrado Ø 15" x 15". (Fig. 07).

Posição do Adubo: Na mesma linha e Abaixo das sementes.

(14)

Espaçamento Mínimo entre Linhas: 450 mm nos rodeiros e 400 mm nas demais. Posição do Adubo: Na mesma linha e Abaixo das sementes.

Sistema Direto (Plantio sobre Palha)

Plantio Direto D 54

Linha de Semente Desencontrada com Disco Duplo Desencontrado Ø 15" x 15", Disco de Corte Oscilante Ø 16" ou 18" Liso ou Estriado, Rodas de Profundidade, Pneu Compactador em "V" ou Côncavo e Linha de Adubo com Disco Duplo Desencontrado Ø 15" x 15". (Fig. 08).

VERSÕES DE LINHAS E COMPACTADORES

(15)

Espaçamento Mínimo entre Linhas: 450 mm nos rodeiros e 400 mm nas demais. Posição do Adubo: Na mesma linha e Abaixo das sementes.

Sistema Direto (Plantio sobre Palha)

Plantio Direto D 56A

Linha de Semente Desencontrada com Disco Duplo Desencontrado Ø 15" x 15", Disco de Corte Oscilante Ø 16" ou 18" Liso ou Estriado, Rodas de Profundidade, Pneu Compactador em "V" ou Côncavo e Linha de Adubo com Disco Duplo Desencontrado Ø 15" x 15". (Fig. 09).

VERSÕES DE LINHAS E COMPACTADORES

(16)

A

B

F

E

D

C

B

A

C

Acople os "machos" dos engates rápido (A) nas mangueiras (B), com aperto suficiente para evitar vazamentos.

Fixe as mangueiras (B) no cilindro hidráulico (C). Observe porém se os terminais estão limpos e evite que os mesmos toquem o solo. (Fig. 10)

Montagem do Cabeçalho (Fig. 11)

Acople o cabeçalho (A) na plantadeira, através do pino com rosca (B), arruela lisa, porca castelo e contrapino.

Na sequência, fixe o braço extensor (C) no cabeçalho e no chassi, através dos pinos (D) e pinos de trava. O suporte das mangueiras (E) é fixado através de arruela de pressão e porca (F).

MONTAGEM

Para facilitar o transporte as plantadeiras modelo PST² saem de fábrica semi-montadas, restando apenas a colocação de alguns componentes conforme orientações a seguir:

Montagem das Mangueiras

Obs.: SE NECESSÁRIO, USE VEDA-ROSCA PARA ACOPLAR AS MANGUEIRAS E OS MACHOS DOS ENGATES RÁPIDO.

Nota: PASSE AS MANGUEIRAS PELO INTERIOR DO SUPORTE.

Fig. 10

(17)

D

A

C

B

E

Montagem dos Marcadores de Linhas (Fig. 12)

Acople o eixo quadrado (A) no suporte (B), através das abraçadeiras (C). Monte o fixador (D) no eixo quadrado (A) através da placa (E), seguido do disco marcador (F).

Obs.: - OS MARCADORES DE LINHA POSSUEM ACIONAMENTO SINCRONIZADO COM OS MOVIMENTOS DE SUBIDA E DESCIDA DA PLANTADEIRA.

- DEVE-SE TOMAR CUIDADOS ESPECIAIS QUANTO A PRESENÇA DE PESSOAS OU ANIMAIS NA ÁREA DE AÇÃO DOS DISCOS MARCADORES.

- VER INSTRUÇÕES PARA REAJUSTAR AS CORRENTES DOS MARCADORES DE LINHA NA PÁG. 20.

MONTAGEM

(18)

A

B

Obs.: OS PARAFUSOS SEGUEM NO MESMO LOCAL DE FIXAÇÃO.

MONTAGEM

Montagem das Rodas de Profundidade e Compactadores (Fig. 13)

Monte as rodas de profundidade juntamente com os compactadores (A), nas linhas de semente; através dos parafusos (B), arruelas de pressão e porcas.

(19)

A

Preparo do Trator

Se necessário, utilize contrapesos na dianteira e nas rodas traseiras do trator.

Engate ao Trator

Obs.: NUNCA ACIONE O CILINDRO HIDRÁULICO SEM ANTES VERIFICAR SE O CABO DE AÇO E AS CORRENTES DOS MARCADORES ESTÃO LIVRES.

REGULAGENS E OPERAÇÕES

Acople o cabeçalho na barra de tração do trator, colocando o pino (A) e cupilha. (Fig. 14).

Se necessário utilize o braço extensor da plantadeira para facilitar o engate.

Observe que a barra de tração não deve trabalhar solta.

Recomendamos retirar a extremidade móvel da barra de tração do trator ("Boca de Lobo").

Acople os "machos" dos engates rápido da plantadeira na saída hidráulica do trator.

Nivelamento da Plantadeira (Fig. 15)

- Através do braço extensor (A) faça o nivelamento da máquina.

Fig. 14

(20)

B

A

2 cm

DETALHE

D

C

REGULAGENS E OPERAÇÕES

Reajuste das Correntes dos Marcadores de Linhas. (Figs. 16)

Os marcadores de linhas saem ajustados de fábrica e portanto prontos para o trabalho. Porém, se for necessário reajustá-los, proceda da seguinte forma:

- Solte as extremidades das correntes deixando os marcadores apoiados no solo.

- Com a plantadeira corretamente acoplada ao trator (barra de tração e engates rápido), acione o cilindro erguendo totalmente a máquina.

- Posicione as travas (A) de modo que suas garras fiquem a 2 cm (Dois centímetros) do pino de trava (B).

- Com a corrente levemente esticada (sem estar torcida ou enroscada e sem alterar a medida acima), marque o elo da corrente e trave-o na plaqueta (C) com o fixador (D).

- Repita a mesma operação no outro marcador.

(21)

REGULAGENS E OPERAÇÕES

Espaçamento entre Linhas

A PST² sai de fábrica com espaçamento mínimo conforme o número de linhas solicitado, tendo flexibilidade para outros espaçamentos; ou seja, para plantio de culturas que necessitam de maior largura entre as linhas.

Posição das Linhas de Sementes no Chassi

Número de Linhas Par:

Marca-se o centro do chassi e mede-se meio espaçamento para a direita e meio para a esquerda, fixando nestes pontos as duas primeiras linhas ; destas partem as demais com um espaçamento para cada lado. (Fig 17).

Número de Linhas Ímpar:

Fixa-se uma linha no centro do chassi, partindo da mesma para as demais, com espaçamento desejado. (Fig. 18).

Fig. 17

(22)

Posição das Linhas de Adubo no Chassi (Figs. 19)

- Sistema Convencional C 41 ou C 53

Observe que as linhas de adubo possuem bocais direito e esquerdo, para melhor montagem junto aos rodeiros e laterais da máquina.

REGULAGENS E OPERAÇÕES

Obs.: QUANDO A PST² SAI MONTADA DE FÁBRICA COM NÚMERO DE LINHAS ÍMPAR, A LINHA DE ADUBO CENTRAL SEGUE COM BOCAL DIREITO.

(23)

LINHA

DE

ADUBO

LINHA

DE

SEMENTE

No caso da máquina montada com disco de corte oscilante e haste escarificadora, observe que os conjuntos são direito e esquerdo para melhor montagem junto aos rodeiros e laterais da máquina. (Figs. 21).

Obs.: OBSERVE QUE PARA NÚMERO DE LINHAS ÍMPAR, A HASTE ESCARIFICADORA CENTRAL SEGUE COM BOCAL DIREITO.

REGULAGENS E OPERAÇÕES

- Sistema Direto (Plantio Sobre Palha) D 44, D 46A, D54 ou D 56A.

Neste caso, da máquina montada com discos duplos desencontrados, observe que na mesma linha quando o conjunto do adubo for direito o da semente é esquerdo; e vice-versa. (Fig. 20).

Obs.: O POSICIONAMENTO DOS BOCAIS DO ADUBO É IGUAL AO DESCRITO NO SISTEMA CONVENCIONAL, FIGS. 19.

(24)

A

- Abaixe os descansos (A). (Fig. 22).

Atenção: VERIFIQUE SE A PLANTADEIRA ESTÁ BEM APOIADA PARA EVITAR ACIDENTES.

REGULAGENS E OPERAÇÕES

Procedimentos para Troca de Espaçamentos

Faça a troca de espaçamento em local limpo, plano e firme.

- Coloque as escoras (B) nas extremidades da cantoneira traseira. (Fig. 23).

- Acione o cilindro hidráulico abaixando as linhas.

Fig. 22

Fig. 23

(25)

A

B

D

C

REGULAGENS E OPERAÇÕES

Procedimentos para Troca de Espaçamentos

Alivie a pressão do cilindro e a seguir :

1º) Afrouxe as porcas (A) das linhas de semente e adubo permitindo deslocá-las no chassi. (Fig. 24).

Nota: AS INSTRUÇÕES SEGUINTES (2.º, 3.º E 4º FIGS. 27 A 29); SÃO NECESSÁRIAS APENAS QUANDO RETIRAR OU COLOCAR ALGUMA LINHA NA MÁQUINA.

3º) Retire a capa da corrente e solte a mola do esticador (C), juntamente com a corrente (D). A seguir, puxe a engrenagem movida da semente (E) juntamente com o eixo sextavado. (Fig. 26).

2º) Retire o contrapino interno (B) do eixo sextavado que aciona as linhas. (Fig. 25).

Fig. 24

(26)

I

H

F

G

4º) Solte os mangotes do adubo (F) através das presilhas (G). (Fig. 27).

Obs.: OS PARAFUSOS (I) QUE PRENDEM OS ESPAÇADORES EM «L» SÃO ESPECIAIS

Procedimentos para Troca de Espaçamentos

REGULAGENS E OPERAÇÕES

5º) Afrouxe os parafusos (H e I) que prendem os suportes fixadores dos varões de adubo e semente, permitindo o deslocamento dos mesmos nas cantoneiras. (Figs. 28 e 29).

Fig. 27

Fig. 28

(27)

M

O

J

K

Procedimentos para Troca de Espaçamentos

6º) Solte as barras estabilizadoras (J), retirando os parafusos (K), juntamente com as porcas e arruelas de pressão. (Fig. 30).

As barras estabilizadoras mantém o espaçamento uniforme entre as linhas de semente. As barras mais longas são para espaçamentos de 800 a 1000 mm.

7º) Retire ou afaste as linhas que se encontram na lateral dos pneus, dando assim maior espaço de trabalho.

REGULAGENS E OPERAÇÕES

8º) Solte os parafusos (L) que fixam os suportes dos rodeiros. (Fig. 31).

9º) Afrouxe os parafusos (M) que fixam as catracas, apenas o suficiente para deslocá-las.

10º) Solte os parafusos (N) que prendem os suportes dos descansos (O). (Fig. 32). A seguir desloque estes conjuntos simultaneamente para a posição desejada, conforme o espaçamento escolhido.

Fig. 30

(28)

P

Importante:

FAÇA O REAPERTO DE TODOS OS CONJUNTOS, DANDO ATENÇÃO ESPECIAL AOS SEGUINTES PONTOS:

- O REAPERTO DAS PORCAS QUE FIXAM AS LINHAS DE SEMENTE NO CHASSI DEVE SER FEITO GRADATIVAMENTE, EVITANDO APERTAR TOTALMENTE CADA PORCA DE UMA VEZ. (FIG. 24).

- O MESMO É VÁLIDO ENTRE UMA LINHA E OUTRA; OU SEJA, NÃO APERTE TOTALMENTE UMA LINHA DE UMA VEZ MAS SIM GRADATIVAMENTE.

- INTERCALANDO ESTAS OPERAÇÕES DE APERTO DAS PORCAS DE UMA LINHA E PASSANDO PARA OUTRA, DEVE-SE FAZER GIRAR O EIXO SEXTAVADO, PARA MANTER O ALINHAMENTO CORRETO E EVITAR TRAVAMENTO. (FIG. 25)

- VERIFIQUE O ALINHAMENTO DAS CORRENTES (CATRACAS/RODEIROS)

REGULAGENS E OPERAÇÕES

Procedimentos para Troca de Espaçamentos

11º) Para fechar a saída de adubo coloque as calhas (P), sobre as Roscas Sem Fim que não serão utilizadas. (Fig. 33).

(29)

A

- Levante totalmente as linhas

acionando o cilindro hidráulico. Suspenda os descansos (A), conforme a Fig. 34.

Colocação da Plantadeira em Posição de Transporte

Nota: - RECOMENDA-SE ABASTECER A PLANTADEIRA SOMENTE NO LOCAL DE TRABALHO.

- NÃO TRANSITE COM EXCESSO DE CARGA SOBRE A PLANTADEIRA.

- Confira a calibragem dos pneus, devendo manter a mesma pressão para ambos (70 lbs/pol²).

- Verifique também se não há qualquer objeto no interior dos depósitos, que possam danificar os conjuntos distribuidores.

REGULAGENS E OPERAÇÕES

Procedimentos antes do Plantio

- Antes de iniciar o plantio faça uma inspeção geral na máquina, reapertando todos os parafusos e porcas, verificando também as condições de todos os pinos e contrapinos, para evitar danos futuros. Repita esta operação após o primeiro dia de trabalho.

(30)

Velocidade Ideal

A Plantadeira Adubadeira modelo PST² opera com maior eficiência na faixa de 5 a 7 Km/h.

Atenção: É NECESSÁRIO MANTER A VELOCIDADE CONSTANTE EM TODO O PLANTIO.

Stand Correto

Considere sempre que o número de plantas na colheita é menor que o número de sementes distribuidas, devido a fatores como: índice de germinação, pragas, doenças, etc...

Aconselhamos portanto distribuir um pouco a mais de sementes, em relação ao número de plantas por hectare que se deseja obter na colheita.

A Tabela que segue mostra o número de sementes de Milho que deve cair em 10 metros em cada linha, considerando diferentes espaçamentos e diferentes quantidades de sementes por hectare.

TABELA AUXILIAR PARA MILHO Nº de Sementes por Hectare ESPAÇAMENTOS 45.000 34 36 38 40 43 50.000 38 40 42 45 47 55.000 41 44 47 49 52 60.000 45 48 51 54 57 65.000 49 52 55 58 62 70.000 53 56 59 63 66 75 cm 80 cm 85 cm 90 cm 95 cm

Exemplo: Para plantar 60.000 sementes de Milho no espaçamento de 90 cm, deve cair em média 54 sementes por 10 metros lineares, em cada linha.

Uso de Grafite

O grafite em pó deve ser misturado às sementes para facilitar sua vazão e descarga, melhorando sensivelmente a distribuição. Protege as sementes contra danos mecânicos, reduzindo o índice de quebra e aumenta a vida útil do mecanismo distribuidor.

QUANTIDADE DE GRAFITE POR KG DE SEMENTE

Plantadeiras com Sistema de Distribuição Tipo:

Sementes Tratadas com Inseticida Redondas

Grandes Redondas

Pequenas Chatas

Discos Horizontais 04 gramas 02 gramas 04 gramas

(31)

Discos de 4,5 mm, (Assento de 4mm) Discos de 5,5 mm, (Assento de 3mm)

Recomendações:

- O grafite não deve ser misturado antes do tratamento das sementes.

- O grafite não deve ser misturado ao inseticida para aplicação nas sementes. - Para sementes não tratadas, use apenas a metade do grafite citada na tabela anterior.

- Despeje as sementes nas caixas das plantadeiras e jogue sobre elas a quantidade recomendada.

- Com o uso de grafite em sementes tratadas, deve-se limpar o mecanismo distribuidor pelo menos uma vez ao dia.

Relação de Discos de Sementes que seguem Standard na Plantadeira

01 - Disco para Milho de 4,5 mm de espessura com 28 furos Ø 13,5 mm.

01 - Disco para Milho de 4,5 mm de espessura c/ 28 furos oblongos 15 x 10 mm.

Obs.: - O ESPAÇO RESERVADO PARA A COLOCAÇÃO DO DISCO COM O ASSENTO NA PLANTADEIRA É DE 8,5 MM. NO ENTANTO:

SE USAR UM DISCO DE 4,5 MM DE ESPESSURA O ASSENTO DEVE SER DE 4,0 MM; OU

UM DISCO DE 5,5 MM DE ESPESSURA COM ASSENTO DE 3,0 MM; OU

UM DISCO DE 8,5 MM DE ESPESSURA SEM ASSENTO. (VER FIGURA ABAIXO). Atenção: A QUANTIDADE DE DISCOS DE MILHO QUE SEGUE PARA CADA MÁQUINA É

CORRESPONDENTE AO NÚMERO DE LINHAS E ESPAÇAMENTO POSSÍVEL.. 01 - Disco para Soja de 5,5 mm de espessura com 90 furos Ø 9 mm.

01 - Disco para Soja de 5,5 mm de espessura com 100 furos Ø 7 mm. 01 - Assento do Disco de 3,0 mm.

01 - Assento do Disco de 4,0 mm.

(32)

- ATENÇÃO ESPECIAL DEVE SER DADA TAMBÉM AO BALANCIM COM A ROLDANA DENTADA DA SEMENTE, BEM COMO O BOM FUNCIONAMENTO DE TODA CAIXA DOSADORA. VEJA AS INSTRUÇÕES ABAIXO:

O BALANCIM COM A ROLDANA DE 5 DENTES SEGUE MONTADA COM A MÁQUINA E PODE SER UTILIZADA EM TODOS OS DISCOS COM UMA FILEIRA DE RASGOS OU FUROS, EX. MILHO FURO REDONDO, SOJA, ALGODÃO DESLINTADO, FEIJÀO, ETC...

O DISCO DE MILHO COM FUROS OBLONGOS NECESSITA TROCAR A ROLDANA, UTILIZANDO A DE 4 DENTES QUE SEGUE AVULSA.

- PARA O PLANTIO DE SORGO, ONDE OS FUROS DOS DISCOS VARIAM ENTRE 4 A 6 MM DE DIAMETRO, É NECESSÁRIO QUE AS ROLDANAS SEJAM ESPECIAIS PARA QUE ENTREM NOS FUROS E EXECUTEM SUA FUNÇÃO.

- PARA OS DISCOS DE SOJA DE FILEIRA DUPLA DE FUROS, É NECESSÁRIO UTILIZAR O BALANCIM DUPLO (COM DUAS ROLDANAS).

REGULAGENS E OPERAÇÕES

Fig. 35A

Fig. 35B

(33)

B

A

Distribuição e Dosagem de Semente (Fig. 36)

O número de furos ou rasgos dos discos, tamanho dos furos ou rasgos, bem como a espessura variam de acordo com o tamanho do grão e a quantidade desejada.

Altera-se a quantidade de semente por metro linear através da troca de engrenagens Motora {A} e Movida {B} na lateral da máquina.

REGULAGENS E OPERAÇÕES

Importante: VEJA NAS PÁGINAS SEGUINTES AS DIFERENTES QUANTIDADES DE SEMENTE DISTRIBUIDA PARA DIVERSAS CULTURAS, CONFORME A TROCA DE ENGRENAGENS MOTORA E MOVIDA.

OBSERVE QUE A TABELA PARA OS DISCOS DE MILHO REFERE-SE A 10 (DEZ) METROS LINEARES.

(34)

REGULAGENS E OPERAÇÕES

Obs.: - USAR ASSENTO DE 4,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR FURO OU RASGO PARA AMBOS.

MILHO - Discos Standard Cód. 0502020519 - Disco de 4,5 mm de espessura com 28 furos de Ø 13,5 mm, para peneiras chatas/curtas. Cód. 0502020518 - Disco de 4,5 mm de espessura com 28 rasgos de 10 x 15 mm, para peneiras longas. 12 11 35 12 10 38 14 11 40 12 09 42 14 10 44 16 11 46 12 08 48 14 09 50 16 10 51 18 11 52 12 07 54 14 08 56 18 10 57 16 08 64 18 08 71 16 07 73 14 06 74 18 07 82 16 06 85 18 06 95

MOTORA MOVIDA Nº DE SEMENTES EM {A} {B} 10 METROS LINEARES

MILHO - Discos Opcionais Cód. 0502020351 - Disco de 4,5 mm de espessura com 24 furos de Ø11 mm. Cód. 0502020366 - Disco de 4,5 mm de espessura com 24 furos de Ø 9,5 mm. 12 11 30 12 10 33 14 11 35 12 09 36 14 10 38 16 11 39 12 08 41 14 09 42 16 10 44 18 11 45 12 07 47 14 08 48 18 10 49 16 08 54 18 08 61 16 07 62 14 06 63 18 07 70 16 06 73

Obs.: - USAR ASSENTO DE 4,0 MM DE ESPESSURA.

- NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR FURO PARA AMBOS.

(35)

REGULAGENS E OPERAÇÕES

SOJA - Disco Standard Cód. 0502020564 - Disco de 5,5 mm de espessura com 100 furos de Ø 7,0 mm. 12 11 12 12 10 14 14 11 14 12 09 15 14 10 16 16 11 16 12 08 17 14 09 18 16 10 18 18 11 19 12 07 19 14 08 20 18 10 20 16 08 23 18 08 25

MOTORA MOVIDA Nº DE SEMENTES POR {A} {B} METRO LINEAR

SOJA - Disco Standard Cód. 0502020565 - Disco de 5,5 mm de espessura com 90 furos de Ø 9 mm. 12 11 11 12 10 12 14 11 13 12 09 14 14 10 14 16 11 15 12 08 15 14 09 16 16 10 16 18 11 17 12 07 17 14 08 18 18 10 18 16 08 20 18 08 23 16 07 23 14 06 24 18 07 26 16 06 27 18 06 31

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR FURO. - RECOMENDAMOS O USO DESTE DISCO ATÉ O RECÂMBIO 14 X 06.

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR FURO. - RECOMENDAMOS

(36)

REGULAGENS E OPERAÇÕES

SOJA - Disco Opcional Cód. 0502020329 - Disco de 8,5 mm de espessura com 40 rasgos de 9 x 14 mm. 12 11 15 12 10 16 14 11 17 12 09 18 14 10 19 16 11 20 12 08 20 14 09 21 16 10 22 18 11 22 12 07 23 14 08 24 18 10 25 16 08 27 18 08 31 16 07 31 14 06 32 18 07 35 16 06 36

SOJA - Disco Opcional Cód. 0502020407 - Disco de 5,5 mm de espessura com 40 rasgos de 9 x 14 mm. 12 11 10 12 10 11 14 11 12 12 09 12 14 10 13 16 11 13 12 08 14 14 09 14 16 10 15 18 11 15 12 07 16 14 08 16 18 10 16 16 08 18 18 08 20 16 07 21 14 06 21 18 07 23 16 06 24 18 06 27

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O DUAS (02) SEMENTES POR RASGO.

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O TRÊS (03) SEMENTES POR FURO. - RECOMENDAMOS O USO DESTE DISCO ATÉ O RECÂMBIO 14 X 06.

(37)

REGULAGENS E OPERAÇÕES

SOJA - Disco Opcional Cód. 0502020328 - Disco de 8,5 mm de espessura com 34 rasgos de 10 x 16,5 mm. 12 11 21 12 10 23 14 11 24 12 09 26 14 10 27 16 11 28 12 08 29 14 09 30 16 10 31 18 11 32 12 07 33 14 08 34 18 10 35 16 08 39 18 08 43 16 07 44 14 06 45 18 07 50 16 06 52 18 06 58

FEIJÃO - Disco Opcional Cód. 0502020407 - Disco de 5,5 mm de espessura com 40 rasgos de 9 x 14 mm. 12 11 5 12 10 5 14 11 6 12 09 6 14 10 6 16 11 7 12 08 7 14 09 7 16 10 7 18 11 7 12 07 8 14 08 8 18 10 8 16 08 9 18 08 10

Obs.: - NA TABELA É C O N S I D E R A D O CINCO (05) SEMENTES POR RASGO. - RECOMENDAMOS O USO DESTE DISCO ATÉ O RECÂMBIO 14 X 06.

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR RASGO.

(38)

REGULAGENS E OPERAÇÕES

FEIJÃO - Disco Opcional Cód. 0502020333 - Disco de 5,5 mm de espessura com 34 rasgos de 10 x 16,5 mm. 12 11 4 8 12 10 5 9 14 11 5 10 12 09 5 10 14 10 5 11 16 11 6 11 12 08 6 12 14 09 6 12 16 10 6 12 18 11 6 13 12 07 7 13 14 08 7 14 18 10 7 14 16 08 8 15 18 08 9 17 16 07 9 18 14 06 9 18 18 07 10 20 16 06 10 21 18 06 12 23

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) E DUAS (2) SEMENTES POR RASGO. MOTORA {A} MOVIDA {B} Nº DE SEMENTES POR METRO LINEAR 1 SEMENTE 2 SEMENTES POR RASGO POR RASGO

FEIJÃO - Disco Opcional Cód. 0502020408 - Disco de 5,5 mm de espessura com 38 rasgos de 9 x 19,5 mm.

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O DUAS (02) E TRÊS (3) SEMENTES POR RASGO. - RECOMENDAMOS O USO DESTE DISCO ATÉ O RECÂMBIO 14 X 06. 12 11 9 14 12 10 10 16 14 11 11 16 12 09 11 17 14 10 12 18 16 11 12 19 12 08 13 19 14 09 13 20 16 10 14 21 18 11 14 21 12 07 15 22 14 08 15 23 18 10 16 23 16 08 17 26 18 08 19 29 16 07 20 30 14 06 21 30 18 07 22 33 16 06 23 35 MOTORA {A} MOVIDA {B} Nº DE SEMENTES POR METRO LINEAR 2 SEMENTES 3 SEMENTES POR RASGO POR RASGO

(39)

FEIJÃO e ALGODÃO DESLINTADO Disco Opcional Cód. 0502020419 - Disco de 4,5 mm de espessura com 40 rasgos de 7 x12 mm. 12 11 5 12 10 5 14 11 6 12 09 6 14 10 6 16 11 7 12 08 7 14 09 7 16 10 7 18 11 7 12 07 8 14 08 8 18 10 8 16 08 9 18 08 10 16 07 10 14 06 11 18 07 12 16 06 12 18 06 14

REGULAGENS E OPERAÇÕES

FEIJÃO e ALGODÃO DESLINTADO Disco Opcional Cód. 0502020585 - Disco de 4,5 mm de espessura com 64 rasgos de 6 x 11 mm. 12 11 8 12 10 9 14 11 9 12 09 10 14 10 10 16 11 11 12 08 11 14 09 11 16 10 12 18 11 12 12 07 12 14 08 13 18 10 13 16 08 15 18 08 16

Obs.: - USAR ASSENTO DE 4,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR RASGO.

(40)

REGULAGENS E OPERAÇÕES

SORGO - Disco Opcional Cód. 0502020353 - Disco de 5,5 mm de espessura com 40 furos Ø 6 mm. 12 11 10 12 10 11 14 11 11 12 09 12 14 10 13 16 11 13 12 08 14 14 09 14 16 10 14 18 11 15 12 07 15 14 08 16 18 10 16 16 08 18 18 08 20 16 07 21 14 06 21 18 07 23 16 06 24 18 06 27

GIRASSOL - Discos Opcionais Para o plantio de Girassol: Cód. 0502020560 - Disco de 3,0 mm de espessura com 28 rasgos de 4,5 x 12 mm. Cód. 0502020554 - Disco de 4,5 mm de espessura com 28 rasgos 6 x 13 mm. 12 11 35 12 10 38 14 11 40 12 09 42 14 10 44 16 11 46 12 08 48 14 09 50 16 10 51 18 11 52 12 07 54 14 08 56 18 10 57 16 08 64 18 08 71 16 07 73 14 06 74 18 07 82 16 06 85

Obs.: - USAR ASSENTO DE 3,0 MM DE ESPESSURA. - NA TABELA É C O N S I D E R A D O DUAS (02) SEMENTES POR RASGO.

Obs.: - USAR ASSENTO DE 5,5 E 4,0 MM DE E S P E S S U R A RESPECTIVAMENTE. - NA TABELA É C O N S I D E R A D O UMA (01) SEMENTE POR RASGO PARA AMBOS.

(41)

Distribuição e Dosagem de Adubo (Fig. 37)

A distribuição de adubo é feita através de condutoras helicoidais (sem fim), sendo que as diferentes dosagens são obtidas pela troca de engrenagens Motora {C} e Movida {D}.

REGULAGENS E OPERAÇÕES

Nas Tabelas da página 43 encontram-se as quantidades de adubo para vários

Fig. 37

C

D

(42)

A

B

C

Condutora

Sem Fim

Passo de 2"

Condutora

Sem Fim

Passo de 1"

REGULAGENS E OPERAÇÕES

Atenção:

- A TABELA (A) DA PÁGINA 43, INDICA AS QUANTIDADES OBTIDAS COM AS CONDUTORAS SEM FIM DE 2" (STANDARD). ESTA CONDUTORA TRANSPORTA APROXIMADAMENTE 35 GRAMAS DE ADUBO COMERCIAL GRANULADO POR VOLTA.

- A TABELA (B) DA PÁGINA 43, INDICA AS QUANTIDADES OBTIDAS COM AS CONDUTORAS SEM FIM DE 1" (OPCIONAL). ESTA CONDUTORA TRANSPORTA APROXIMADAMENTE 17 GRAMAS DE ADUBO COMERCIAL GRANULADO POR VOLTA. OBSERVE A FIG. ABAIXO.

PINO FUSÍVEL DO DISTRIBUIDOR DE ADUBO. (Fig. 40).

Para proteção do sistema de adubo e transmissão da plantadeira, a engrenagem movida possui pino fusível (C). Sempre que necessário substitua por ORIGINAL.

Nota: AO UTILIZAR AS ENGRENAGENS MENORES (EXEMPLO: 10 X 6, 10 X 8, ETC...) É NECESSÁRIO ALTERAR A POSIÇÃO DOS ESTICADORES DAS CORRENTES. PARA TANTO SOLTE AS PORCAS (A) E GIRE O EIXO DE ARTICULAÇÃO (B), PERMITINDO MELHOR AJUSTE DA TENSÃO DAS CORRENTES. (FIG. 39).

Fig. 38

Fig. 39

(43)

(44)

REGULAGENS E OPERAÇÕES

IMPORTANTE

Os dados das Tabelas anteriores (Semente e Adubo) podem variar por vários fatores. Pedimos portanto observar com atenção o item seguinte:

Teste Prático de Distribuição de Semente e Adubo

A maneira mais indicada para aferir a quantidade de semente e adubo a ser distribuida, é no próprio terreno onde irá fazer o plantio, da seguinte maneira:

- Utilize sempre que possível o mesmo trator e Operador que efetuarão o plantio. - Mantenha a mesma calibragem nos pneus da plantadeira, (70 lbs/pol²), iguais para ambos.

- Marque a distância para teste. Exemplo da Tabela de adubo, 50 metros lineares. - Abasteça os depósitos da plantadeira pelo menos até a metade, e percorra alguns metros para encher os distribuidores, antes de entrar na área demarcada.

- Coloque os recipientes nas saídas de adubo. (Use de preferência sacos plásticos). Nos condutores de sementes use estopa para vedar as saídas.

- Desloque o trator no espaço demarcado, utilizando a mesma velocidade que irá trabalhar em todo o plantio.

Velocidades Recomendadas:

5 a 6 km/h para o plantio de Milho/Girassol.

6 km/h para o plantio de Feijão/Sorgo/Algodão Deslintado em Ácido. 7 km/h para o plantio de Soja.

- Agora basta pesar o adubo contido nos recipientes e comparar com a 2ª linha das Tabelas da página anterior (Gramas em 50 metros por linha).

- Retire a estopa dos condutores de semente, recolhendo-as para contagem. Desta forma pode-se verificar também se está ocorrendo danos nas mesmas.

- Se necessário, refaça o teste alterando as regulagens.

- Após conseguir as quantidades desejadas e ainda no terreno preparado, desloque o trator na mesma velocidade; porém deixando o adubo e a semente chegar até o solo, para melhor verificar a uniformidade da distribuição. Ver regulagem da profundidade nas páginas 47 e 48.

(45)

10.000 0,90 x 250

x = x 50 Atenção:

- A VARIAÇÃO DA VELOCIDADE DE TRABALHO AFETA A DISTRIBUIÇÃO UNIFORME DAS SEMENTES.

- TODA VEZ QUE TROCAR O LOTE DA SEMENTE OU O FABRICANTE DO ADUBO, É NECESSÁRIO AFERIR NOVAMENTE.

- É IMPORTANTE VERIFICAR NOVAMENTE TODAS AS REGULAGENS APÓS O PRIMEIRO DIA DE PLANTIO.

Cálculo Auxiliar para Distribuição de Adubo

Para distribuir outras quantidades de adubo em espaçamento e áreas diferentes das apresentadas nas Tabelas, sugerimos um cálculo rápido, onde todos os dados utilizados podem ser substituidos por outros de seu interesse, bastando utilizar a fórmula abaixo, que contém os seguintes elementos:

a = Área a ser adubada (m²).

b = Espaçamento entre linhas da cultura (m).

c = Quantidade de adubo a ser distribuida na área (Kg). d = Espaço a percorrer para o teste de caída (m).

x = Quantas gramas deve cair em "d" ?

Fórmula: x =

REGULAGENS E OPERAÇÕES

Exemplo: a = 10.000 m² b = 0,90 m c = 250 Kg d = 50 m x = ? x = 0,0225 x 50 x = 1,125 Kg ou

x = 1125 gramas em 50 metros em cada linha. b x c

a

(46)

A

Abertura dos Sulcos e Posição do Adubo no Solo

- ADUBAÇÃO NA MESMA LINHA E ABAIXO DA SEMENTE

(Tanto para o Sistema Convencional como para Direto sobre Palha)

A abertura do sulco para colocação do adubo pode ser feita através de discos duplos paralelos, discos duplos desencontrados ou hastes escarificadoras.

REGULAGENS E OPERAÇÕES

Discos Duplos Paralelos ou Desencontrados.

Estes discos possuem limpadores internos (A) que são flexíveis e ajustáveis, para remover a terra que se acumula na parte interna dos mesmos. Fig. 41.

Haste Escarificadora (Fig. 42). Quando adubando com hastes escarificadoras, observe que as mesmas possuem duas posições de trabalho, variando de acordo com o solo e profundidade desejada.

Nota: A POSIÇÃO DO ADUBO EM RELAÇÃO A SEMENTE DEVE SER ATENTAMENTE OBSERVADA. O IDEAL É QUE SE MANTENHA SEMPRE AO DOBRO DA

Fig. 42

(47)

A

REGULAGENS E OPERAÇÕES

Profundidade do Adubo(Fig. 43)

As buchas (A) na parte inferior regulam a profundidade, conforme se altera a pressão de trabalho das molas.

Abertura do Sulco para as Sementes

Os sulcos para sementes são abertos através de discos duplos paralelos ou desencontrados; que também possuem limpadores (A) flexíveis e ajustáveis, para

(48)

A

C

B

REGULAGENS E OPERAÇÕES

Profundidade das Sementes (Figs. 44)

O controle da profundidade das sementes é feito individualmente através das rodas de profundidade (A), que possuem regulagens nos braços (B), através dos parafusos (C).

Ajuste o curso de articulação das linhas de sementes através das buchas (D) dos varões.

A pressão de trabalho sobre o solo é ajustada pelas buchas (E) da parte inferior dos varões.

Figs. 44

D

(49)

B

A

C

Disco de Corte Oscilante (Plantio Direto Sobre Palha)

Os discos de corte lisos ou estriados Ø de 16 ou 18" possuem movimentos de oscilação, com pressão de trabalho facilmente ajustada através de molas (A) e porcas (B).

A altura dos discos em relação ao solo é ajustado pelo parafuso (C). (Fig. 45).

REGULAGENS E OPERAÇÕES

Cobertura e Compactação (Fig. 46)

Os pneus compactadores côncavo firmam o solo sobre a semente.

Fig. 45

(50)

C

B

A

Os pneus compactadores em "V" pressionam o solo lateralmente e podem trabalhar em duas posições conforme as Figuras abaixo. Para isto, retire os parafusos (A) e gire-os completamente. Cada produtor deverá julgar a melhor posição para a sua propriedade, dependendo do tipo de solo, palhada, topografia e cultura instalada.

REGULAGENS E OPERAÇÕES

Obs.: AMBOS COMPACTADORES (CÔNCAVO OU EM "V") PODEM FAZER UMA BOA COBERTURA TANTO NO CONVENCIONAL COMO NO DIRETO, DEPENDENDO DE CADA ÁREA.

NA REGULAGEM DOS COMPACTADORES É IMPORTANTE CONSIDERAR O TIPO DE SOLO, TIPO DE SEMENTE E PROFUNDIDADE DE PLANTIO, PARA NÃO AFETAR A LIVRE EMERGÊNCIA DAS PLANTAS.

Faça a regulagem adequada da articulação e da pressão de compactação através dos furos existente no varão (A), com as buchas (B e C). Fig. 48.

Fig. 47

(51)

A

B

Instruções para Arremates (Fig. 50)

As catracas ligam e desligam automaticamente a distribuição de semente e adubo, ou podem ser desligadas manualmente para efetuar os arremates, usando apenas a metade da máquina. Para isto basta acionar o cabo (A) e travar as catracas.

REGULAGENS E OPERAÇÕES

Controle Auxiliar de Profundidade (Fig. 49)

Em solos leves e soltos (Arenosos) pode ser necessário utilizar a regulagem da haste do cilindro, para auxiliar no controle de profundidade.

A regulagem é feita pela trava (B) limitando o curso dos rodeiros.

(52)

A

Regulagem das Molas dos Rodeiros (Fig. 51)

Os rodeiros da máquina possuem livre articulação para acompanhar o terreno. A pressão dos rodeiros sobre o solo é ajustada através das molas (A), porcas e contraporcas.

REGULAGENS E OPERAÇÕES

Nota: - UTILIZE SEMPRE A MESMA CALIBRAGEM NOS DOIS PNEUS.

- NUNCA PLANTE COM PNEUS DE DESENHOS OU LARGURAS DIFERENTES. - SE NECESSÁRIO, COLOQUE 3/4 DE ÁGUA NOS PNEUS E MANTENHA A MESMA

CALIBRAGEM.

(53)

REGULAGENS E OPERAÇÕES

Marcadores de Linha

A utilização dos marcadores de linha é muito importante, pois através deles é que se conseguirá um plantio com espaçamento uniforme, o que mais tarde facilitará os tratos culturais e a colheita. (Figs. 52 e 53).

Para regulagem dos discos marcadores basta afrouxar as porcas (A) das abraçadeiras que fixam os eixos quadrados, e deslocar todo o conjunto; ou simplesmente afrouxar as porcas (B) dos fixadores e deslocar somente os discos marcadores, até a distância desejada. Esta distância deve ser obtida da seguinte maneira:

Obs.: PARA ESTA REGULAGEM PRÁTICA É NECESSÁRIO MANTER AS BITOLAS DIANTEIRA E TRASEIRA IGUAIS; OU SEJA, CENTRO A CENTRO DOS PNEUS DIANTEIROS COM A MESMA MEDIDA DOS PNEUS TRASEIROS.

- Caminhe alguns metros com a plantadeira em solo preparado.

- Meça a distância (D) entre o centro do rastro do trator e o centro da primeira linha de semente (linha da extremidade da máquina).

- Soma-se a medida encontrada com a medida do espaçamento entre linhas (E) que esteja utilizando na máquina.

- O resultado é a distância (F) que deverá ficar entre o disco do marcador de linha e o centro da primeira linha de semente (linha da extremidade da máquina).

Exemplo:

D - Centro do rastro do trator até ao centro da primeira linha de semente = 600 mm.

E - Espaçamento entre linha da cultura = 900 mm. F - Distância a ser encontrada (?).

Então D + E = F

600 + 900 = 1500 mm. F = 1500 mm.

Esta é a distância entre o centro da primeira linha de semente e o disco marcador, abaixado no solo.

(54)

E

D

F

ANTES DE ACIONAR A PLANTADEIRA OBSERVE SE NÃO HÁ PESSOAS OU ANIMAIS NA ÁREA DE AÇÃO DOS MARCADORES

DE LINHA OU SOB A MESMA

ATENÇÃO

G

H

A

B

REGULAGENS E OPERAÇÕES

Ângulo de Trabalho

Os discos marcadores (G) possuem regulagem de ângulo, para facilitar seu trabalho de abertura do solo (demarcação), para isto basta afrouxar a porca (H) e ajustá-lo conforme necessário.

Fig. 52

(55)

OPERAÇÕES - Pontos Importantes

- Reaperte porcas e parafusos após o primeiro dia de plantio. Verifique as condições dos pinos e contrapinos.

- Observe com atenção os intervalos de lubrificação.

- A calibragem correta dos pneus (iguais para ambos) é importante para manter a uniformidade do plantio.

- Ao abastecer a plantadeira observe se a mesma está devidamente acoplada ao trator. Verifique também se não há qualquer objeto no interior dos depósitos, que possam danificar os conjuntos distribuidores.

- Use sempre sementes e adubo livres de impurezas.

- Limpe os depósitos de sementes duas vezes ao dia e observe o bom funcionamento do sistema distribuidor de adubo.

- Mantenha a máquina nivelada.

- Verifique periodicamente as regulagens estabelecidas no início do plantio. - Dê atenção especial à posição do adubo em relação a semente.

- Verifique com atenção a profundidade das sementes e a pressão de compactação.

- É importante manter a velocidade constante em todo o plantio. - A barra de tração do trator deve permanecer fixa.

- Use corretamente os marcadores de linhas para evitar futuros desperdícios. - Nunca efetue manobras ou dê marcha-a-ré com as linhas abaixadas no solo. - Para efetuar qualquer verificação na máquina, deve-se abaixá-la até o solo e desligar o motor do trator.

- Conforme citado anteriormente a plantadeira modelo PST² possui várias regulagens; porém, somente as condições locais poderão determinar o melhor ajuste das mesmas.

- Para regulagem e verificação da parte cortante da máquina deve-se desligar as catracas para evitar desperdícios.

(56)

A

C

B

D

OPCIONAIS

Para o plantio de milho ou demais culturas que necessitam de sulco para melhor desenvolvimento do sistema radicular, faz-se uso do sulcador (A) que é acoplado na dianteira das linhas de semente, usando as abraçadeiras longas (B), arruelas de pressão e porcas. O sulcador possui dispositivo para desarme da enxada, através do parafuso (C), facilitando passar por obstáculos como pedras, raízes, etc...

Sulcador para Milho

Obs.: O RETORNO DO DESARME É FEITO MANUALMENTE.

A regulagem da profundidade do sulcador é feita pelo parafuso (D) que permite subir ou descer todo o conjunto. (Fig. 54).

Discos Distribuidores de Sementes

Opcionalmente a MARCHESAN fornece discos furados, rasgados ou cegos, para diversas culturas, conforme relação abaixo:

P/ MILHO ... 24 Furos Ø 11 mm 4,5 mm - 0502020351 P/ MILHO ... 24 Furos Ø 9,5 mm 4,5 mm - 0502020366 P/ SOJA/FEIJÃO ... 40 Rasgos 9 x 14 mm 5,5 mm - 0502020407 P/ SOJA ... 40 Rasgos 9 x 14 mm 8,5 mm - 0502020329 P/ SOJA ... 34 Rasgos 10 x 16,5 mm 8,5 mm - 0502020328 P/ FEIJÃO ... 34 Rasgos 10 x 16,5 mm 5,5 mm - 0502020333 P/ FEIJÃO ... 38 Rasgos 9 x 19,5 mm 5,5 mm - 0502020408 P/ FEIJÃO/ALG. DESLINTADO ... 40 Rasgos 7 x 12 mm 4,5 mm - 0502020419 P/ FEIJÃO/ALG. DESLINTADO ... 64 Rasgos 7 x 12 mm 4,5 mm - 0502020585 P/ SORGO ... 40 Furos Ø 6 mm 5,5 mm - 0502020353 P/ ARROZ ... 40 Rasgos 6 x 11 mm 5,5 mm - 0502020346 P/ GIRASSOL ... 28 Rasgos 4,5 x 12 mm 3,0 mm - 0502020560 P/ GIRASSOL ... 28 Rasgos 6 x 13 mm 4,5 mm - 0502020554 CEGO ... Ø 190 mm 8,5 mm - 0502020340 CEGO ... Ø 190 mm 5,5 mm - 0502020367 CEGO ... Ø 190 mm 4,5 mm - 0502020327 Fig. 55 Fig. 54

(57)

A

B

A

B

OPCIONAIS

Versátil e com regulagens que permite o plantio dos mais variados tamanhos de grãos. Neste sistema a semente cai por gravidade.

Segue com o conjunto as chapas dosadoras (A e B) que permitem distribuir maior ou menor quantidade de semente. (Fig 56).

Conjunto para Plantio de Amendoim

Chapa Dosadora (A): Maior quantidade. Chapa Dosadora (B): Menor quantidade.

Conjunto Distribuidor de Algodão em Linter

Eficiente sistema de distribuição, movido por engrenagens que giram o disco dentado, distribuindo as sementes. A fixação deste conjunto (A) é feita substituindo o distribuidor normal e também as bases direita e esquerda (B e C), como ilustra a Fig. 57.

A dosagem da semente é obtida através da chapa dosadora (D), conforme detalhe abaixo.

Fig. 56

(58)

DETALHE

D

C

A

B

E

OPCIONAIS

Plataforma Dianteira (Figs. 58)

O abastecimento dos depósitos de adubo pode ser feito pela dianteira da máquina, com o uso das plataformas (A) fornecidas opcionalmente, sendo fixadas ao chassi através de braçadeiras, arruelas de pressão e porcas.

Obs.: QUANDO EQUIPAR A PST² COM A PLATAFORMA DIANTEIRA, É NECESSÁRIO INVERTER A POSIÇÃO DE ABERTURA DAS TAMPAS DOS DEPÓSITOS DE ADUBO; PARA ISTO, SOLTE OS PARAFUSOS (C), OS VARÕES COM MOLAS (D), PASSANDO-AS PARA A TRPASSANDO-ASEIRA DO DEPÓSITO.

MONTAR OS CORRIMÃOS DIANTEIRO (E).

A PLATAFORMA DIANTEIRA DEVE SER UTILIZADA APENAS PARA ABASTECIMENTO E COM A MÁQUINA PARADA. NÃO PERMANEÇA NA PLATAFORMA DIANTEIRA Importante: EFETUE A MONTAGEM DOS SUPORTES (B) NAS EXTREMIDADES DO CHASSI, DE MODO QUE A PLATAFORMA SEJA FIXADA PELO 1º OU 2º FURO DAS LATERAIS DA MESMA.

(59)

OPCIONAIS

Marcadores de Linha com Acionamento Hidráulico (Fig. 59)

Opcionalmente a PST² pode ser fornecida com marcadores de linha acionados por cilindros hidráulicos, conforme ilustra parcialmente o desenho ao lado.

(60)

OPCIONAIS

Cabeçalho Duplo (Fig. 60)

Para o plantio em áreas extensas e topografia plana (chapadas), faz-se uso do Cabeçalho Duplo, para unir duas máquinas que são acopladas em apenas um trator. Salientamos que para isto, as duas máquinas devem ser do mesmo modelo; ou seja, duas PST² 8, duas PST² 9, duas PST² 10 ou duas PST² 12.

Obs.: O MANUAL DE INSTRUÇÕES DO CABEÇALHO DUPLO É FORNECIDO SEPARADAMENTE.

(61)

MANUTENÇÃO

Lubrificação

Para reduzir o desgaste provocado pelo atrito entre as partes móveis da máquina, é necessário executar uma correta lubrificação, conforme indicamos a seguir.

- Certifique-se da qualidade do lubrificante, quanto a sua eficiência e pureza, evitando o uso de produtos contaminados por água, terra, etc...

- Utilize graxa de média consistência.

- Retire a coroa de graxa velha em torno das articulações.

- Limpe a graxeira com um pano antes de introduzir o lubrificante e substitua as defeituosas.

- Introduza uma quantidade suficiente de graxa nova.

Atenção: OBSERVE ATENTAMENTE OS INTERVALOS DE LUBRIFICAÇÃO, NOS DIFERENTES PONTOS DA PLANTADEIRA.

(62)

MANUTENÇÃO

Lubrificar a cada 10 Horas de Serviço (Figs. 61)

(63)

MANUTENÇÃO

Lubrificar a cada 50 Horas de Serviço (Figs. 63)

Lubrificar a cada 30 Horas de Serviço (Figs. 62)

Figs. 63 Figs. 62

(64)

B

A

D

C

MANUTENÇÃO

Manutenção do Distribuidor de Adubo (Fig. 64)

Para a correta manutenção do sistema distribuidor de adubo, ou para efetuar qualquer tipo de reparo na parte interna do mesmo, faça da seguinte maneira:

- Solte os parafusos (A) dos arrastadores laterais dos mesmos, liberando o eixo quadrado.

- Retire os parafusos (B) que fixam o distribuidor no fundo do depósito de adubo. - Retire o contrapino (C), deixando o eixo quadrado (D) totalmente livre, desmonte-o por inteiro; e substitua as peças que se fizer necessário.

- Não esqueça! Lubrifique diariamente os distribuidores, conforme citado no item lubrificação, evitando assim problemas futuros.

(65)

A

B

MANUTENÇÃO

Obs.: QUANDO USAR GRAFITE COM SEMENTES TRATADAS/ INOCULADAS, É NECESSÁRIO LIMPAR O SISTEMA DUAS VEZES AO DIA.

Limpeza dos Depósitos de Sementes (Fig. 65)

Manutenção dos Discos Duplos Desencontrados (Fig. 66)

Periodicamente é necessário efetuar a manutenção nos discos duplos desencontrados da plantadeira, seguindo as instruções abaixo:

- Período para manutenção: Aproximadamente a cada 500 hectares plantados.

- Retire a calota (A), bastando soltar os parafusos de fixação.

- Lave o cubo com óleo diesel ou querosene para retirar a graxa velha. - Verifique se existe folgas nos rolamentos, se necessário ajuste-os através da porca castelo (B).

- Coloque graxa nova na parte Diariamente é necessário efetuar uma limpeza geral no sistema de semente, para isto basta retirar o disco e observar o funcionamento da caixa dosadora. Desta for ma estará assegurando a melhor distribuição das sementes.

(66)

B

C

D

MANUTENÇÃO

Como Efetuar a Troca dos Pneus (Fig. 67)

Caso os pneus da plantadeira necessitem de reparos, proceda da seguinte forma: - Apóie a máquina na cantoneira traseira através da escora (Fig. 23 - Pág. 24); e use também os descansos (A) (Fig. 22).

- Recolha totalmente o cilindro hidráulico liberando o pneu do solo.

- Não é preciso soltar todo o conjunto de catraca, basta retirar a corrente (B), a porca castelo (C) e a trava (D).

Obs.: VERIFIQUE SE A MÁQUINA ESTÁ APOIADA CORRETAMENTE. EVITE ACIDENTES.

(67)

Manutenção da Plantadeira

- Retire as correntes de transmissão das laterais da máquina (Semente e Adubo), devendo mantê-las banhadas em óleo até o próximo plantio.

- Retire os condutores de adubo (mangotes), devendo lavá-los imediatamente, apenas com água e sabão neutro.

- Lave toda a máquina, principalmente os depósitos de adubo, também apenas com água.

- Verifique se todas as partes móveis da plantadeira não apresentam desgastes. Se houver necessidade, efetue a reposição das peças. Deixando a máquina em ordem para o próximo plantio.

MANUTENÇÃO

Importante

A MARCHESAN S/A RESERVA O DIREITO DE APERFEIÇOAR E / OU ALTERAR AS CARACTERÍSTICAS TÉCNICAS DE SEUS PRODUTOS, SEM A OBRIGAÇÃO DE ASSIM PROCEDER COM OS JÁ COMERCIALIZADOS E SEM CONHECIMENTO PRÉVIO DA REVENDA OU DO CONSUMIDOR.

Obs.: USE SOMENTE PEÇAS ORIGINAIS SUPER TATU.

- Retoque a pintura faltante da máquina, especialmente dos depósitos de adubo. - Pulverize a máquina inteira com óleo de mamona, nunca use óleo queimado. - Após efetuar todos os reparos e cuidados de manutenção, armazene a plantadeira em local apropriado; ou seja, coberto e seco.

- Articule o cabeçalho, travando-o através do extensor.

- Mantenha a plantadeira devidamente apoiada e evite o contato dos discos diretamente com o solo.

SETOR DE PUBLICAÇÕES TÉCNICAS Elaboração: José A. Ribeiro Ilustrações: Cristiano / Gaspari

Diagramação: Valson Março de 1999 Cód.: 0501090499

(68)
