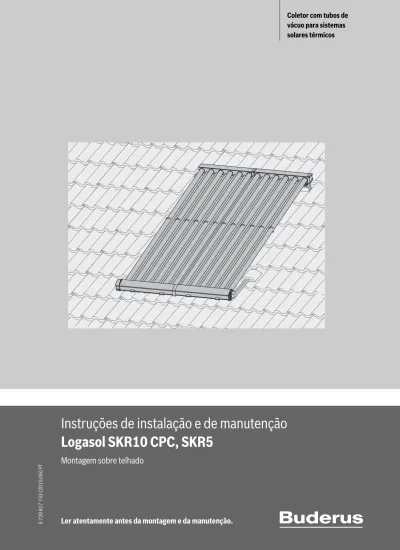

Ler atentamente antes da montagem e da manutenção.
Instruções de instalação e de manutenção
Coletor com tubos de
vácuo para sistemas
solares térmicos
Logasol SKR10 CPC, SKR5
Montagem sobre telhado
6 720
817 743
(2015/06)
P
Índice
Índice
1 Esclarecimento dos símbolos e indicações de segurança . . . . 2
1.1 Esclarecimento dos símbolos . . . 2
1.2 Indicações gerais de segurança . . . 3
2 Indicações relativas ao coletor e acessórios . . . 3
2.1 Fixação ao telhado . . . 3
2.2 Coletor . . . 3
2.3 Dados do produto relativa ao consumo de energia . . . 4
2.4 Utilização correta . . . 4
2.5 Acessórios . . . 5
2.6 Declaração de conformidade CE . . . 5
2.7 Componentes e documentos técnicos . . . 5
2.8 Volume de fornecimento . . . 6
3 Regulamentos . . . 7
3.1 Validade dos regulamentos . . . 7
3.2 Normas, regulamentos, diretivas . . . 7
4 Transporte . . . 8
5 Antes da montagem . . . 8
5.1 Indicações gerais . . . 8
5.2 Disposição dos coletores . . . 9
5.3 Espaço necessário no telhado . . . 10
5.4 Pára-raios . . . 10
5.5 Ferramentas e materiais necessários . . . 10
5.6 Sequência de montagem . . . 11
6 Montagem da fixação ao telhado . . . 11
6.1 Determinar as distâncias . . . 11
6.2 Montar o gancho de fixação para telhados nas telhas . 12 6.3 Montar o gancho de fixação em telhas planas . . . 14
6.4 Montar os ganchos de fixação especiais para telhados nas placas de ardósia/ripas . . . 15
6.5 Montar os parafusos de aperto no telhado de chapa . 15 6.6 Montar os parafusos de aperto em chapas onduladas 15 7 Montagem das calhas de perfil . . . 17
7.1 Montar as calhas de perfil verticais . . . 17
7.2 Montar as calhas de perfil horizontais . . . 17
7.3 Montar a proteção contra deslizamento . . . 18
8 Montagem dos coletores . . . 18
8.1 Montar os coletores . . . 18
8.2 Preparar o sensor de temperatura do coletor para a ligação . . . 21
9 Ligação hidráulica . . . 22
10 Trabalhos finais . . . 23
10.1 Verificar a instalação . . . 23
10.2 Montar o espelho intermédio (acessórios) . . . 23
10.3 Montar a tampa terminal e a chapa intermédia . . . 23
10.4 Isolar os cabos de ligação e os tubos . . . 23
10.5 Remover a película do coletor . . . 24
11 Limpeza dos coletores . . . 24
12 Proteção ambiental e eliminação . . . 25
13 Manutenção/inspeção . . . 26
1
Esclarecimento dos símbolos e indicações de
segurança
1.1 Esclarecimento dos símbolos
Indicações de aviso
As seguintes palavras identificativas estão definidas e podem estar utili-zadas no presente documento:
• INDICAÇÃO significa que podem ocorrer danos materiais. • CUIDADO significa que podem provocar lesões ligeiras a médias. • AVISO significa que podem provocar lesões graves ou mortais. • PERIGO significa que podem provocar lesões graves a mortais.
Informações importantes
Outros símbolos
As indicações de aviso no texto são identificadas com um triângulo de aviso.
Adicionalmente, as palavras identificativas indicam o tipo e a gravidade das consequências se as medidas de prevenção do perigo não forem respeitadas.
As informações importantes sem perigo para pessoas ou bens são assinaladas com o símbolo ao lado.
Símbolo Significado
▶ Passo operacional
Referência num outro ponto no documento
• Enumeração/Item de uma lista
– Enumeração/Item de uma lista (2.º nível)
2 Indicações relativas ao coletor e acessórios
1.2 Indicações gerais de segurança
Estas instruções de instalação destinam-se a pessoas especializadas em instalações de gás e de água.
▶ Ler as instruções de instalação (colector, estação solar, regulador solar, etc.) antes da instalação.
▶ Ter em atenção as indicações de segurança e de aviso.
▶ Regulamentos nacionais e regionais, regulamentos técnicos e direc-tivas.
▶ Documentar trabalhos efectuados.
Utilização correta
Os coletores servem como equipamento térmico numa instalação solar térmica. O conjunto de montagem foi concebido exclusivamente para a fixação segura dos coletores.
▶ Operar os coletores apenas em instalações solares hidráulicas fecha-das (sem contacto com oxigénio).
▶ Operar os coletores apenas com reguladores de energia solar ade-quados.
▶ Não sobrecarregar os coletores com objetos.
Armazenamento dos coletores
Em caso de radiação solar, existe perigo de queimadura no coletor e no material de montagem.
▶ Proteger os coletores e o material de montagem da radiação solar. ▶ Armazenar os coletores em local seco, em caso de armazenamento
ao ar livre cobrir com proteção contra a chuva. ▶ Não trepar para os coletores.
Trabalhos no telhado
Em caso de trabalhos no telhado existe o perigo de queda, caso não sejam consideradas as medidas de prevenção de acidentes.
▶ Caso não exista uma proteção coletiva contra queda, utilizar o vestu-ário ou equipamento de proteção individual.
▶ Observar os regulamentos de prevenção de acidentes!
Capacidade de carga do telhado
▶ Apenas montar os colectores sobre um telhado com capacidade de carga suficiente.
▶ Em caso de dúvida, solicitar um engenheiro estrutural especialista em colocação de telhados.
Entrega ao proprietário
Instrua o proprietário aquando da entrega sobre a utilização e a condição operacional da instalação solar.
▶ Explicar a operação e aprofundar nomeadamente todas as tarefas relacionadas à segurança.
▶ Advertir que as modificações ou reparações apenas podem ser efe-tuadas por uma empresa especializada e autorizada.
▶ Advertir à necessidade da inspeção e manutenção para a operação segura e ecológica.
▶ Entregar ao proprietário as instruções de instalação e o manual de instruções para serem conservadas. Para a conservação vigora: – Conservação num local visível, protegido do calor, da água e do pó, – Transferência ao proprietário seguinte/cliente final.
2
Indicações relativas ao coletor e acessórios
Os coletores com tubos de vácuo Logasol SKR5 e SKR10 CPC são abre-viadamente designados nestas instruções como coletor. As telhas cur-vas, telhas, telhas de betão serão designadas unicamente por telhas.
2.1 Fixação ao telhado
As imagens nestas instruções indicam, a título de exemplo, um telhado de telhas e uma fixação para esse telhado. Será feita referência se a montagem for divergente para outros telhados.
2.2 Coletor
O coletor com tubos de vácuo tem seis tubos de vidro de parede dupla, cujas cavidades estão isoladas a vácuo. Em cada coletor está montado um sensor da temperatura, que é acessível após a remoção da cobertura [6].
Fig. 1 Logasol SKR10 CPC
[1] Espelho CPC (exceto no Logasol SKR5) [2] Registo do tubo
[3] Tubos de vácuo
[4] Ligação ao coletor, avanço (proteção de transporte quente, ver-melha, "hot")
[5] Ligação ao coletor, retorno (proteção de transporte fria, azul, "cold")
[6] Acesso ao sensor de temperatura do coletor
Cobertura do telhado Fixação ao telhado
Telhas, telhas planas
Chapa, chapa ondulada
Placa de ardósia/de ripas/telhas planas
Tab. 2
SKR5 (sem espelho) SKR10 CPC
Inclinação do coletor inferior 25° superior 24°
Tab. 3 Utilização recomendada
6720816962-03.1ST
4
5
6
2
3
1
2 Indicações relativas ao coletor e acessórios
Fig. 2 Sistema hidráulico do coletor e placa de características
[1] Placa de características, no exterior da caixa do coletor [2] Registo do tubo
[3] Avanço para o acumulador
[4] Sensor da temperatura do coletor, pré-montado [5] Retorno do acumulador
2.2.1 Dados técnicos
Fig. 3 Perdas de pressão dos coletores
2.3 Dados do produto relativa ao consumo de energia
Os seguintes dados do produto correspondem aos requisitos definidos pela UE nas portarias n.º 811/2013, 812/2013, 813/2013 e 814/ 2013 como suplemento da Diretiva 2010/30/UE.
2.4 Utilização correta
O conjunto de montagem foi concebido exclusivamente para a fixação segura dos coletores.
▶ Não efetuar alterações nos componentes.
Proteção do coletor
▶ Operar os coletores com fluido solar LS para a proteção contra danos provocados por gelo e corrosão.
▶ Remover a película protetora do coletor somente após a colocação em funcionamento.
▶ Colocar a instalação solar em funcionamento o mais tardar 4 sema-nas após a instalação.
Coberturas de telhado permitidas
Estas instruções descrevem a montagem do coletor sobre telhados incli-nados com telhas, telhas planas, placas de ardósia/ripas, chapa e chapa ondulada.
▶ Montar o conjunto de montagem apenas sobre estes telhados.
Espessura máxima de telhas e ripas
A medida de abertura máxima do gancho de fixação para telhados é de 70 mm ( fig. 22, página 12). Como tal, a espessura máxima das telhas, juntamente com a espessura máxima das ripas, é de 70 mm.
SKR5 SKR10 CPC
Certificados
(marcação CE, Solar Keymark)
Comprimento 1947 mm
Largura 624 mm
Altura 85 mm
Ligação do coletor (diâmetro nominal) DN 15
Capacidade do absorsor (VFl) 0,85 l
Área total do coletor (superfície bruta, AGr)
1,22 m2 Superfície absorvente (superfície útil,
AAb)
0,39 m2 1,07 m2
Potência térmica máxima (Pmáx) com 1000 W/m2
362 W 650 W 1)
1) Adicionalmente 66 W por espelho intermédio
Área de abertura (superfície, sobre a qual a luz solar utilizável incide, AAp)
0,46 m2 0,98 m22)
2) Adicionalmente 0,1 m2 entre dois coletores (acessório: espelho intermédio)
Peso líquido, sem embalagem (m) 18 kg
pressão operacional permitida do coletor (pmáx)
10 bar
inclinação permitida do coletor 0-90° 25-90°
Tab. 4 6720816962-06.1ST
2
3
5
4
1
Dados do produto Símbolo Unidade SKR5
SKR10 CPC
Área de abertura do cole-tor Asol m2 0,46 0,98 Rendimento do coletor (ΔT=40 K) ηcol % 64 61 Rendimento ótico η01)
1) Referência: área de abertura
0,787 0,663
Coeficiente de transfe-rência térmica linear
a11) W/(m2K) 2,99 0,782
Coeficiente de transfe-rência térmica quadrado
a21) W/(m2K2) 0,015 0,012 Fator de correção do ângulo de incidência IAM 1,27 0,94 Tab. 5 mbar V [l/h] 6720816963-40.1 ST 0 50 100 150 200 250 300 350 400 0 10 20 30 40 50 60 70
2 Indicações relativas ao coletor e acessórios
▶ Se a medida de abertura do gancho de fixação para telhados for demasiado reduzida, utilizar o gancho de fixação como fixação para o caibro ( fig. 26, página 13).
Inclinações de telhados permitidas ( tab. 3, página 3) ▶ Montar o conjunto de montagem nos seguintes telhados:
– Ganchos de fixação para telhado: inclinação do telhado permitida de 25° a 65°
– Parafusos de aperto: inclinação do telhado permitida 5° a 65° ▶ Em caso de montagem em telhados com inclinação menor a 25°, a
estanqueidade do telhado deve ser garantida por um especialista em colocação de telhas.
Montagem sobre as vias rodoviárias
Em caso de danificação dos tubos de vidro existe o perigo de ferimentos devido a estilhaços de vidro, caso as pessoas se detenham por baixo do campo de coletores.
▶ Evitar a montagem sobre as vias rodoviárias.
Cargas permitidas
▶ Montar os coletores apenas em locais com valores inferiores aos indi-cados em seguida. Se necessário, consultar um engenheiro estrutural. O conjunto de montagem é adequado para as seguintes cargas máximas: • carga máxima de neve no chão conforme a norma DIN EN 1991-1-3:
2,0 kN/m2
• velocidade máxima do vento conforme a norma DIN EN 1991-1-4: 129 km/h (corresponde a uma pressão dinâmica de 0,8 kN/m2) ▶ Para determinar a velocidade máxima do vento, ter em atenção os
seguintes fatores:
– Local de montagem da instalação solar – Altura geográfica do terreno
– Topografia (terreno/construção) – Altura do edifício
A carga máxima de neve resulta das zonas regionais (zonas de carga de neve) e da altura do terreno.
▶ Informar-se sobre as cargas de neve locais ( manual de projeto ou www.dibt.de > Funcionamento > Documentos e listas > Regulamen-tos técnicos de construção).
Evitar a acumulação de quantidades de neve sobre o coletor:
▶ Montar a grelha de recolha de neve por cima do coletor (manter uma distância máxima de 1 m entre o coletor e a grelha de recolha de neve).
-ou-▶ Remover regularmente a neve.
Instruções aplicáveis e indicações importantes
As instruções de instalação e de manutenção para o grupo de circulação solar contêm informações importantes acerca da aplicação dos coleto-res com tubos de vácuo na instalação solar. Pcoleto-reste atenção especial às indicações relativas aos seguintes temas:
• Nenhuma brasagem dos tubos nas proximidades dos coletores. • Se a instalação serve de apoio ao aquecimento ou o grau de
cober-tura do sistema para a preparação de água potável for superior a 60 %, montar um vaso auxiliar antes do vaso de expansão (VE). • Montar o vaso de expansão (VE) com uma peça em T de 20-30 cm
por cima do grupo de circulação solar no retorno.
• Efetuar o enchimento de pressão com fluido solar LS para lavar e encher a instalação (não usar água, visto que os coletores não são drenáveis). Pode-se, assim, prescindir de um purgador por cima do telhado.
• Ajustar os seguintes valores conforme as instruções de instalação e de manutenção do grupo de circulação solar:
– Pressão inicial para o vaso de expansão (VE) – Pressão operacional
– Fluxo volumétrico.
• A distância entre o grupo de circulação solar (ligação VE) e o canto inferior do campo de coletores deve ser de, pelo menos, 2 m. • O comprimento mínimo dos tubos (comprimento simples) entre o
grupo de circulação solar (ligação VE) e o campo de coletores deve ser de, pelo menos, 10 m.
2.5 Acessórios
Pode encontrar uma vista geral completa e atualizada no catálogo geral.
2.6 Declaração de conformidade CE
Os coletores correspondem, na sua construção e funcionamento, às diretivas europeias, assim como aos requisitos nacionais complementa-res. A conformidade foi comprovada com a marcação CE. A declaração de conformidade pode ser solicitada ao fabricante (consultar o ende-reço no verso).
2.7 Componentes e documentos técnicos
A instalação solar térmica destina-se à produção de água quente e, se necessário, também ao apoio do aquecimento. É composta por diversos componentes que contêm igualmente instruções de instalação. Pode encontrar outras instruções nos acessórios.
Fig. 4 Componentes de uma instalação solar
[1] Coletores
[2] Grupo de circulação solar com vaso de expansão, dispositivos de temperatura e segurança [3] Acumulador solar [4] Controlador solar 6720816962-05.1ST
4
3
1
2
2 Indicações relativas ao coletor e acessórios
2.8 Volume de fornecimento
▶ Verificar se o volume de fornecimento está completo e intacto.
2.8.1 Conjunto de montagem para os coletores
Fig. 5 Conjunto de montagem para 4 coletores (cinzento: conjunto de montagem para expansão para 2 coletores)
N.º Componente
Conjunto de montagem para modelo básico1) para
1) Por fila de coletores
Conjunto de montagem para expansão para
Conjunto de montagem para fixação ao telhado
1 coletor 2 coletores 3 coletores 2 coletores 3 coletores para 2 coletores2)
2) E para 1 coletor
para 3 coletores
1 Tensor do coletor unilateral 4 4 4 - - -
-2 Parafuso M8 × 25 8 8 12 8 12 -
-3 Tensor do coletor de dois lados - 2 4 4 6 -
-4 Calha de perfil horizontal3)
3) Para 1 coletor: 626 mm de comprimento, para 2 coletores: 1254 mm de comprimento, para 3 coletores: 1874 mm de comprimento
2 2 2 2 2 -
-5 Calha de perfil vertical 1704 mm
2 2 3 2 3 -
-6 Ganchos de fixação para telhado4)
4) Os conjuntos de montagem para outros telhados estão descritos no capítulo 6.
- - - 4 6
7 Conector de calhas de perfil - - - 2 2 -
-8 Proteção contra deslizamento 2 4 6 4 6 -
-Tab. 6 Número de componentes por conjunto
6720816962-04.1ST
7
1
2
3
4
5
6
8
3 Regulamentos
2.8.2 Conjunto para ligação
Fig. 6 1 conjunto para ligação sobre o telhado e 2 módulos de ligação
2.8.3 Coletor com conjunto de ligação
Fig. 7 Coletor e componentes que se encontram na embalagem
3
Regulamentos
3.1 Validade dos regulamentos
▶ Ter atenção a regulamentos alterados ou complementos. Estes regu-lamentos são igualmente válidos no momento da instalação.
3.2 Normas, regulamentos, diretivas
▶ Para a montagem e a operação da instalação, respeitar as normas e diretivas nacionais e locais.
Regras técnicas na Alemanha para a instalação de coletores:
• Montagem sobre telhados:
– DIN 18338, VOB, Parte C1): Trabalhos de cobertura e vedação de telhados
– DIN 18339, VOB, Parte C: Trabalhos de chapa – DIN 18451, VOB, Parte C: Trabalhos de estruturação – DIN EN 1991 Parte 1-4: Efeitos sobre estruturas de suporte • Ligação de sistemas solares térmicos:
– EN 12976: Instalações solares térmicas e seus componentes (instalações pré-fabricadas)
– EN 12977: Instalações solares térmicas e os seus componentes (instalações fabricadas segundo pedido do cliente)
– DIN 1988: Regulamentos técnicos para instalações de água sani-tária (TRWI)
• Ligação elétrica:
– DIN EN 62305 Parte 3 / VDE 0185-305-3: Pára-raios, proteção contra instalações estruturais e pessoas
6720816962-02.1ST
1
9
10
2
3
5
6
7
4
8
11
N.º Conjunto para ligação para 1 fila de coletores Número
1 Tubo de ligação (isolamento não está representado) 2
2 Conector de encaixe hidráulico 2
3 Grampo 4
4 Instruções de instalação e de manutenção 1
5 Tampa 2
6 Cobertura (1 x à esquerda, 1 x à direita) 2
7 Abraçadeira 5
8 Chave sextavada interior 5 mm 1
Tab. 7 Conjunto para ligação
N.º Coletor com conjunto de ligação Número
9 Chapa intermédia 1
10 Conector de encaixe hidráulico 2
11 Grampo 2
Tab. 8 Componentes que se encontram na embalagem do coletor
6720816962-01.1ST
9
10
11
1) VOB: Regulamento de adjudicação e contratação de obras de construção, Parte C: Condições contratuais técnicas gerais para obras de construção (ADV)
4 Transporte
4
Transporte
▶ Remover a embalagem traseira de transporte somente quando o coletor estiver montado.
▶ Eliminar as embalagens de transporte por meio dos processos de reciclagem mais compatíveis com o meio ambiente.
Fig. 8 Duas pessoas para carregar o coletor
▶ Para facilitar o transporte dos coletores e dos materiais de monta-gem, poderá ser necessária a utilização dos seguintes meios auxilia-res com capacidade de carga suficiente:
– Cinta de transporte
– Escadote de especialista em colocação de telhas ou dispositivos para trabalhos de limpeza de chaminé
– Dispositivo de elevação – Andaime
5
Antes da montagem
5.1 Indicações gerais
▶ Obter informações sobre os requisitos relativos à construção e aos regulamentos locais.
▶ Dispor os coletores de forma ideal sobre o telhado. Ao fazê-lo, ter especial atenção:
– Assegurar o espaço necessário no telhado ( capítulo 5.3). – Orientar o campo de coletores o mais possível para sul ( fig. 9). – Alinhar o campo de coletores de modo a ficar nivelado com
jane-las, portas, etc. ( fig. 9).
– Evitar possíveis sombras ( fig. 10). – Ter atenção à ligação hidráulica aos tubos
( capítulo 5.2).
Fig. 9 Alinhar campo de coletores
▶ Evitar sombras no campo de coletores devido a edifícios próximos, árvores, etc.
Fig. 10 Evitar sombras
PERIGO: Perigo de morte devido a queda do telhado!
▶ Não utilizar escadotes para o transporte para o telha-do, uma vez que o material de montagem e os coleto-res são pesados e de difícil manuseamento. ▶ Proteja-se contra quedas em todos os trabalhos
exe-cutados sobre o telhado.
▶ Caso não existam proteções coletivas contra queda, utilizar equipamento de proteção individual.
AVISO: Perigo de ferimentos devido à queda de peças!
▶ Fixar os coletores e o material de montagem contra queda durante o transporte.
AVISO: Perigo de ferimentos devido a estilhaços de
vi-dro.
▶ Ao manusear com os coletores usar sempre luvas e óculos de proteção.
A proteção de transporte do coletor contém componen-tes importancomponen-tes ( fig. 7, página 7).
INDICAÇÃO: Danos no coletor devido a transporte
ina-dequado.
▶ Não fixar cintas, cintos, etc. nas ligações dos coleto-res.
6720816962-43.1ST
AVISO: Se o coletor e o material de montagem estiver
exposto a radiação solar por um período prolongado, existe o perigo de queimaduras nessas peças! ▶ Utilizar equipamento de proteção individual. ▶ Proteger o coletor e o material de montagem da
ra-diação solar.
Uma vez que as empresas colocadoras de telhas têm ex-periência com trabalhos em telhados e perigos de que-da, recomendamos a cooperação com estas empresas.
N
S
W
6720816962-08.1ST 6720816962-08.1ST 6720816962.07-1.ST5 Antes da montagem
5.2 Disposição dos coletores
Consultar o manual de projeto de tecnologia solar e componentes para obter informações detalhadas sobre o planeamento do sistema hidráu-lico da instalação.
▶ Projetar a colocação do cabo do sensor do coletor, de modo a que o sensor de temperatura do coletor possa ser usado no coletor com o avanço [3] conectado.
Fig. 11 Disposição e alinhamento permitidos
[1] Sensor de temperatura do coletor: o coletor sempre com o avanço conectado
[2] Retorno (proteção de transporte fria, azul, do acumulador) [3] Avanço (proteção de transporte quente, vermelha, para o
acumu-lador)
Fig. 12 7 coletores no máximo, ligação do mesmo lado à direita ou à esquerda (1 fila)
Fig. 13 14 coletores no máximo, ligação bidireccional (1 fila)
Fig. 14 7 coletores no máximo, ligação do mesmo lado à direita ou à esquerda (2 filas)
Fig. 15 14 coletores no máximo, ligação do mesmo lado à direita ou à esquerda (2 filas)
Fig. 16 14 coletores no máximo por fila (circuito paralelo de acordo com Tichelmann)
[1] Válvula de corte para enchimento de pressão (cada fila de coleto-res em separado) 6720816962-09.1ST
3
1
2
6720816962-10.1ST 6720816962-27.1ST 6720816962-11.1ST 6720816962-12.1ST 6720816962-13.1ST1
5 Antes da montagem
Fig. 17 14 coletores no máximo por fila (circuito paralelo)
[1] Válvula de comutação para compensação hidráulica (cada fila de coletores em separado) e válvula de corte para enchimento de pressão
Fig. 18 7 coletores no máximo por campo individual (circuito paralelo)
[1] Válvula de comutação para compensação hidráulica (cada campo individual em separado) e válvula de corte para enchimento de pressão
5.3 Espaço necessário no telhado
Fig. 19 Medida a conforme a DIN EN 1991-1-4
• Medida a: São possíveis ambas as fórmulas. Pode ser utilizado o valor menor.
• Medida A: tab. 9 • Medida B: 2 m
• Medida C: pelo menos duas filas de telhas até à cumeeira/lareira. • Medida D: pelo menos 0,5 m para o avanço à direita ou à esquerda,
junto ao campo de coletores.
• Medida E: corresponde a 1,81 m e é a distância mínima desde a aresta superior do coletor até à calha de perfil inferior, que é mon-tada em primeiro lugar.
5.4 Pára-raios
▶ Informar-se se é necessário um sistema de protecção contra descar-gas atmosféricas (pára-raios) de acordo com os regulamentos regio-nais.
O pára-raios é exigido frequentemente para, por ex. edifícios superiores a uma altura de 20 m.
▶ A instalação de um pára-raios deve ser realizada por um técnico especializado em eletricidade.
▶ Se existir um equipamento de proteção contra raios, verificar a liga-ção da instalaliga-ção solar a este dispositivo.
5.5 Ferramentas e materiais necessários
• Chave de bocas de 27 e 30 mm para a ligação dos tubos • Chave de bocas de 19 mm para parafusos de aperto • Aparafusadora com pontas Torx T10
• Broca para madeira de Ø 6 mm e broca para metais de 13 mm para parafusos de aperto
• Rebarbadora angular com cobertura de telhas planas • Nível de bolha de ar
• Fio de prumo
• Telhas de ventilação ou passagens de antenas • Material para isolamento de tubos
PERIGO: Perigo de morte devido a coletores não
resis-tentes a rajadas de vento e turbulências!
▶ Cumprir a distância mínima em relação à zona do re-bordo do telhado (medida a).
6720816962-28.1ST
1
6720816962-29.1ST
1
Número de coletores Medida A Número de coletores Medida A
1 0,73 m 8 5,13 m 2 1,36 m 9 5,76 m 3 1,99 m 10 6,39 m 4 2,62 m 11 7,02 m 5 3,25 m 12 7,65 m 6 3,87 m 13 8,28 m 7 4,50 m 14 8,91 m
Tab. 9 Espaço necessário
a
a = b
10
a =
10
bb
h
h
aa
aa
6720816962.15-1.ST 6720816962.15-1.STE
aa
C
6 Montagem da fixação ao telhado
5.6 Sequência de montagem
1. Determinar as distâncias para as fixações ao telhado. 2. Montar as fixações ao telhado.
3. Montar as calhas de perfil na vertical e na horizontal. 4. Instalar as proteções contra deslizamento. 5. Montar o tensor do coletor.
6. Montar os coletores e preparar o sensor de temperatura do coletor. 7. Ligar os tubos aos coletores.
8. Montar a chapa intermédia.
6
Montagem da fixação ao telhado
Consoante a cobertura do telhado, a fixação ao telhado é efetuada com ganchos de fixação ou parafusos de aperto.
▶ Para uma melhor acessibilidade do telhado utilizar uma escada espe-cial ou/e empurrar para cima as telhas, uma a uma.
▶ Retirar e substituir telhas, ripas ou placas partidas, etc..
6.1 Determinar as distâncias
▶ Escolher na gama de medidas indicadas sempre a maior distância
possível da fixação ao telhado.
▶ Determinar as posições dos ganchos de fixação e transferi-las para o telhado (fig. 21).
Fig. 20 Pelo menos uma telha sem carga entre dois ganchos de fixação para telhado lado a lado
Fig. 21 Distâncias das fixações ao telhado (gancho de fixação para telhados, gancho de fixação especiais para telhados ou parafuso de aperto)
[G1] Modelo básico para 1 coletor [G2] Modelo básico para 2 coletores [G3] Modelo básico para 3 coletores
[E2] Expansão para 2 coletores [E3] Expansão para 3 coletores
PERIGO: Perigo de morte devido a queda do telhado!
▶ Proteja-se contra quedas em todos os trabalhos exe-cutados sobre o telhado.
▶ Caso não existam proteções coletivas contra queda, utilizar equipamento de proteção individual.
INDICAÇÃO: Danos na cobertura do telhado devido a
telhas sobrecarregadas.
▶ Contemplar pelo menos uma telha sem carga entre dois ganchos de fixação para telhado.
Em telhados com telhas são as concavidades da onda da telha e, em telhados com chapa ondulada, é a ondulação da chapa que determina a distância entre os ganchos de fixação/parafusos de aperto. 6720816962-34.1ST 6720816962-34.1ST 6720816962-14.1ST W 300-569 686-1197 G1 G2 G3 62-572 G2 E2 (E3) 593-968 593-968 G3 593-968 593-968 E2 (E3) 686-1197 686-1197 686-1197 [mm] W 1035-1503 1097-1597 1137-1557 62-572 1260 1260 18801880
6 Montagem da fixação ao telhado
6.2 Montar o gancho de fixação para telhados nas telhas
▶ Para rodar ou transferir a parte inferior dos ganchos de fixação [1], soltar a porca com a chave sextavada interior 5 mm.
▶ Se a espessura das telhas ou placas do telhado exceder na totalidade 70 mm, utilizar o gancho de fixação como fixação para o caibro ( fig. 26).
Fig. 22 Rodar a parte inferior do gancho para telhados, medidas em mm
Encaixar o gancho de fixação para telhados à ripa
▶ Empurrar a telha para cima na zona das posições dos ganchos de fixação.
Fig. 23 Gancho de fixação suspenso
▶ Colocar o gancho de fixação na concavidade e prendê-lo na ripa. ▶ Empurrar para cima a parte inferior do gancho de fixação [1] até à
ripa.
▶ Se anilha de vedação dentada [3] encaixar na parte dentada da parte inferior do gancho de fixação, apertar a porca [2].
Fig. 24 Montar o gancho de fixação para telhado
▶ Para que não possa penetrar neve, remover com cuidado os pontos de suporte da telha.
Fig. 25 Telhas perfiladas
AVISO: Danos na instalação devido ao afrouxamento
posterior da porca longa no gancho de fixação para te-lhados!
Ao apertar a porca é ativado um fusível.
▶ Se a porca longa se soltar mais do que uma vez, é ne-cessário efetuar uma fixação dos parafusos no local (por ex. cola adequada).
6720640298-07.1ST
1
37-70 37-70 6720640298-08.1ST 6720640298.09-1.ST 6720640298.09-1.ST1
2
3
6720803995-24.1ST6 Montagem da fixação ao telhado
Montar o gancho de fixação como fixação do caibro
▶ Encaixar a parte inferior do gancho de fixação [1]com parafuso no orifício superior [2]. Não apertar ainda a porca.
Fig. 26 Preparar o gancho para telhado
[1] Parte inferior do gancho de fixação para telhados [2] Utilizar o orifício superior
[3] Retirar, se necessário
▶ Se necessário, fixar no caibro tábuas/pranchas com capacidade de carga suficiente (espessura mínima: 30mm) [1]. Se necessário, remover as ripas de contorno nesta área.
▶ Colocar o apoio à frente [2] sobre as telhas, de forma que em caso de carga assente numa concavidade.
Fig. 27 Fixação do caibro fixa sobre tábua/prancha
O gancho de fixação necessita de alguma folga na aresta superior da telha [1].
▶ Se necessário, ajustar a telha em cima.
▶ Para que o gancho de fixação assente à frente sobre a telha [4], poderá ser necessário colocar tábuas/pranchas na parte inferior. ▶ Se anilha de vedação dentada [2] encaixar na parte dentada da parte
inferior do gancho de fixação, apertar a porca.
▶ Fixar a parte inferior no caibro (tábuas/pranchas) com três parafusos adequados e disponibilizados no local [3].
Fig. 28 Fixar o gancho de fixação para telhados
▶ Para que não possa penetrar neve, remover com cuidado os pontos de suporte da telha.
Fig. 29 Telhas perfiladas
AVISO: Danos na instalação devido a quebra do gancho
de fixação!
▶ Encaixar a parte inferior do gancho de fixação no ori-fício superior. 6720640298-05.1ST
1
3
2
2
1
> 30 mm
6720640298-56.2ST 6720640298-55.1ST3
4
2
1
> 3 mm > 3 mm 6720803995-24.1ST6 Montagem da fixação ao telhado
6.3 Montar o gancho de fixação em telhas planas
▶ Encaixar a parte inferior do gancho de fixação [1] no orifício superior do gancho de fixação [2]. Não apertar ainda a porca.
Fig. 30 Preparar o gancho para telhado
[1] Parte inferior do gancho de fixação para telhados [2] Utilizar o orifício superior
[3] Retirar, se necessário
▶ Se necessário, fixar no caibro tábuas/pranchas com capacidade de carga suficiente [3]. Se necessário, remover as ripas de contorno nesta área.
▶ Se anilha de vedação dentada [2] encaixar na parte dentada da parte inferior do gancho de fixação, apertar a porca [1].
▶ Fixar a parte inferior do gancho de fixação no caibro (tábuas/pran-chas) com três parafusos adequados e disponibilizados no local.
Fig. 31 Montar o gancho para telhado
▶ Cortar as telhas planas adjacentes (linhas tracejadas [1]).
Fig. 32 Cortar as telhas planas
INDICAÇÃO: Fugas no telhado devido a um trabalho não
profissional!
▶ Deve solicitar aconselhamento e apoio a um especia-lista em colocação de telhas.
AVISO: Danos na instalação devido ao afrouxamento
posterior da porca longa no gancho de fixação para te-lhados!
Ao apertar a porca é activado um fusível.
▶ Se a porca longa se soltar mais do que uma vez, é ne-cessário efetuar uma fixação dos parafusos no local (por ex. cola adequada).
AVISO: Danos na instalação devido a quebra do gancho
de fixação!
▶ Encaixar a parte inferior do gancho de fixação no ori-fício superior. 6720640298-01.1ST
1
3
2
< 35
INDICAÇÃO: Fugas no telhado devido a um gancho de
fixação posicionado incorretamente!
▶ Colocar o gancho de fixação ao centro, sobre a telha. A parte inferior assenta sobre o caibro (tábuas/pran-chas). 6720640298-32.1ST
2
1
3
> 3 mm > 3 mm1
6720640298-30.1ST6 Montagem da fixação ao telhado
6.4 Montar os ganchos de fixação especiais para
telha-dos nas placas de ardósia/ripas
▶ Para uma montagem impermeável, montar a chapa [3] disponibili-zada no local por baixo do gancho especial.
▶ Montar o gancho especial à frente com as vedações [2] e o parafuso [1].
▶ Fixar suficientemente o gancho de fixação para telhado especial atrás na na base do telhado.
Fig. 33 Vedação a título de exemplo
[1] Parafuso
[2] Vedações (no local) [3] Chapa (no local)
[4] Gancho de fixação especial montado
6.5 Montar os parafusos de aperto no telhado de chapa
▶ Para os parafusos de aperto, soldar mangas disponibilizadas no local sobre o telhado de chapa.
Deste modo, é garantida a estanquidade do telhado.
Fig. 34 Montar o parafuso de aperto
[1] Bloco de apoio
[2] Porca M12
[3] Anilha de vedação [4] Parafuso de aperto M12 [5] Manga (por parte do instalador)
[6] Anilha
6.6 Montar os parafusos de aperto em chapas onduladas
INDICAÇÃO: Fugas no telhado devido a um trabalho
in-correto!
▶ A montagem sobre telhados com placas de ardósia/ ripas deve ser efetuada por um especialista em colo-cação de telhas.
INDICAÇÃO: Fugas no telhado devido a um trabalho
in-correto!
▶ Solicite a um especialista em colocação de telhas a montagem dos suportes em telhados de chapa.
A montagem do parafusos de aperto é idêntica à monta-gem sobre o telhado de chapa ondulada ( capítulo
6.6, página 15).
3
4
1
2
6720640298.20-2.ST 6720640298.20-2.STPERIGO: Perigo de morte devido à inalação de fibras de
amianto!
▶ Ter em atenção os regulamentos específicos nacio-nais no manuseamento de amianto.
▶ Utilizar equipamento de proteção individual (por ex. aparelho de proteção respiratória).
INDICAÇÃO: Danos na instalação devido à fragilidade
da estrutura de suporte!
▶ Para os parafusos de aperto são necessárias madei-ras esquadriadas de, no mín., 40 × 40 mm.
Para possibilitar uma perfuração vertical exacta, reco-mendamos um gabarito de perfuração.
6720816962.39-1.ST 6720816962.39-1.ST
1
2
3
4
5
6
< 105 mm
6 Montagem da fixação ao telhado
Fig. 35 Criar um gabarito de furação
1. Com uma broca para metais, perfurar Ø 13 mm na ondulação da chapa através da chapa ondulada. Não perfurar a madeira que está por baixo!
2. Com uma broca para madeira, Ø perfurar exatamente 6 mm na verti-cal, através do gabarito de perfuração [1] e da estrutura de suporte.
Fig. 36 Perfuração
▶ Apertar o parafuso de aperto pré-montado com chave de bocas de 19 mm até a medida Z ( tab. 10) ser alcançada ( fig. 37).
▶ Apertar a porca [2] até que a anilha de vedação [4] fique totalmente assente sobre a chapa ondulada.
Fig. 37 Parafuso de aperto montado com bloco de apoio
[1] Bloco de apoio [2] Porca M12 [3] Anilha [4] Anilha de vedação [5] Parafuso de aperto M12 63043965.23-1.SD 63043965.23-1.SD 6720640298.10-1.ST
6 mm
13 mm
1.
2.
90°
1
INDICAÇÃO: Fugas no telhado devido a anilha de
veda-ção danificada.
▶ Rodar manualmente a porca sobre a anilha de veda-ção apenas na anilha de vedaveda-ção.
Altura do eixo, medida Y Medida Z
35 mm 70 mm 40 mm 65 mm 45 mm 60 mm 50 mm 55 mm 55 mm 50 mm 60 mm 45 mm Tab. 10
Y
Z
0 mm
6720816962.40-1.ST 191
2
3
5
4
7 Montagem das calhas de perfil
7
Montagem das calhas de perfil
As calhas de perfil devem estar montadas a uma altura.
▶ Se necessário, criar uma compensação de altura entre o gancho de fixação para telhados e a calha de perfil.
Fig. 38 Verificar a altura homogênea do gancho de fixação para telha-dos
7.1 Montar as calhas de perfil verticais
▶ Escolher orifícios oblongos apropriados e ligar a calha de perfil com porca móvel ao gancho de fixação para telhados.
Apertar o parafusos quando a calha de perfil estiver alinhada.
Fig. 39 Fixar as calhas de perfil ao gancho de fixação para telhados
Fig. 40 Com bloco de apoio: fixar a calha de perfil com 2 parafusos
Fig. 41 Alinhar as calhas de perfil com exatidão
7.2 Montar as calhas de perfil horizontais
No caso de mais de 3 coletores deve ligar as calhas de perfil.
▶ Empurrar as calhas de perfil até ao batente no conector de encaixe. ▶ Para a fixação dos dois pinos roscados pré-montados no conector de
encaixe apertar com a chave SW 5.
Fig. 42 Ligar as calhas de perfil
▶ Aparafusar as calhas de perfil horizontais com a chave sextavada interior 5 mm e o parafuso M8 nas calhas de perfil verticais.
Fig. 43 Ligar as calhas de perfil com o parafuso e a porca de rebite
6720816962-44.1ST 6720816962-44.1ST
6720816962-16.1ST 6720816962-16.1ST
6720816962-41.1ST
Para a subsequente montagem do coletor, é importante que as calhas de perfil estejam alinhadas com precisão. Apertar firmemente os parafusos somente após o alinha-mento. 6720816962-30.1ST 6720816962-30.1ST 6720816962-19.1ST 6720816962-19.1ST 6720816962-17.1ST 6720816962-17.1ST
8 Montagem dos coletores
▶ Alinhar lateralmente as calhas de perfil superior e inferior, nivelando-as.
▶ Verificar a perpendicularidade. Medir as diagonais ou, por ex., colo-car uma ripa nas extremidades das calhas de perfil.
▶ Apertar os parafusos M8.
Fig. 44 Alinhar as calhas de perfil
7.3 Montar a proteção contra deslizamento
Utilize apenas os orifícios oblongos assinalados com setas para a monta-gem das proteções contra deslizamento.
▶ Deslocar a proteção contra deslizamento sobre a calha de perfil e encaixá-la no orifício oblongo.
Fig. 45 Montar as proteções contra deslizamento (triângulos brancos = posições alternativas)
8
Montagem dos coletores
8.1 Montar os coletores
Fig. 46 Não trepar para o coletor!
▶ Ter em consideração as indicações no capítulo 5.2 (página 9) sobre a disposição dos coletores.
6720816962-31.1ST 6720816962-31.1ST
90°
90°
90°
90°
6720816962-33.1ST 6720816962-33.1STclick
PERIGO: Perigo de morte devido a queda do telhado!
▶ A montagem sobre o telhado deve ser realizada por, pelo menos, 2 pessoas.
AVISO: Perigo de ferimentos devido a estilhaços de
vi-dro.
▶ Ao manusear com os coletores usar sempre luvas e óculos de proteção.
AVISO: Perigo de ferimentos devido à queda de
coleto-res!
▶ Proteger os coletores contra queda durante o trans-porte e a montagem.
▶ Após a conclusão da instalação, verificar a posição segura do conjunto de montagem e dos coletores.
INDICAÇÃO: Falta de estanqueidade devido a O-ring
danificados!
Não utilizar lubrificantes com teor de óleo mineral (por ex. pasta vedante para roscas). As ligações do coletor estão suficientemente lubrificadas de fábrica.
INDICAÇÃO: Danos no coletor devido a sobrecarga
ex-cessiva.
Não trepar para o coletor.
▶ Para uma melhor acessibilidade do telhado utilizar uma escada especial ou/e empurrar para cima as te-lhas, uma a uma.
As peças em material sintético nos tensores de coletor não têm um funcionamento de carga. Estas apenas faci-litam a montagem.
8 Montagem dos coletores
8.1.1 Montar os tensores do coletor unilaterais à esquerda
▶ Deslocar o tensor de coletor sobre a calha de perfil e encaixá-la no orifício oblongo.
Fig. 47 Montar o tensor do coletor
8.1.2 Colocar o primeiro coletor nas calhas de perfil
▶ Remover a tampa da embalagem de cima e de baixo.
Fig. 48 Remover a tampa da embalagem
▶ Colocar o coletor sobre as calhas de perfil e deixar deslizar nas pro-teções contra deslizamento.
Fig. 49 Colocar o primeiro coletor
1. Empurrar o coletor cuidadosamente para a esquerda no tensor do coletor e alinhar horizontalmente.
2. Contra-apoiar o grampo de fixação!
3. Apertar o parafuso do tensor do coletor com chave sextavada interior 5 mm.
O grampo de fixação deve ficar engatado nas reentrâncias do perfil do coletor. Ao apertar o parafuso, a guia de plástico parte-se nas zonas previstas.
Fig. 50 Fixar o primeiro coletor
Montar o tensor de coletor unilateral no lado oposto ape-nas quando o último coletor estiver montado.
AVISO: Perigo de ferimentos devido à queda de
coleto-res.
▶ Assegurar que o perfil do coletor encaixa nas prote-ções contra deslizamento.
6720816962-18.1ST 6720816962-18.1S
click
click
6720816962-45.1ST
INDICAÇÃO: Quebra de vidro devido a grampo de
fixa-ção torcido.
Para que o grampo de fixação não torça:
▶ Reter/contra-apoiar o grampo de fixação aparafu-sando-o. 6720816962-20.1ST 6720816962-20.1ST 6720816962-21.1ST 6720816962-21.1ST
1.
1.
1.
1.
2.
2.
3.
3.
8 Montagem dos coletores
▶ Remover a embalagem traseira de transporte.
Fig. 51 Remover a embalagem de transporte
8.1.3 Colocar o tensor de coletor bilateral
▶ Colocar o fixador de coletor sobre a calha de perfil e deslizá-lo sobre o coletor.
Fig. 52 Colocar o tensor do coletor
8.1.4 Montar o segundo coletor
▶ Colocar o segundo coletor sobre as calhas de perfil e deixar deslizar nas proteções contra deslizamento.
▶ Retirar o conjunto de ligação das proteções de transporte. ▶ Remover a proteção de transporte das ligações dos coletores.
1. Inserir os conectores de encaixe hidráulicos no coletor. 2. Empurrar o segundo coletor até ao batente no primeiro coletor. 3. Empurrar os grampos sobre ambos os conectores de encaixe.
Fig. 53 Interligar o primeiro e o segundo coletor
▶ Apertar o parafuso do tensor do coletor bilateral com chave sexta-vada interior 5 mm.
O grampo de fixação deve ficar engatado nas reentrâncias do perfil do coletor.
Fig. 54 Fixar o tensor do coletor bilateral
▶ Montar todos os outros coletores da mesma forma. Se a ligação de avanço se situar no lado esquerdo do
campo do coletor, o sensor de temperatura do coletor deve ser preparado antes do segundo coletor ser monta-do ( fig. 56, página 21).
6720816963-32.1ST 6720816963-32.1ST
6720816962-22.1ST 6720816962-22.1ST
CUIDADO: Perigo de ferimentos e fugas devido a
conec-tores de encaixe não fixos, uma vez que pode sair líquido solar.
▶ Fixar cada ligação hidraúlica do coletor com grampos.
6720816962-23.1ST 6720816962-23.1ST
2.
3.
1.
1.
3.
6720816962-24.1ST 6720816962-24.1ST8 Montagem dos coletores
8.1.5 Montar os tensores do coletor unilaterais à direita
1. Deslocar o tensor de coletor sobre a calha de perfil e encaixá-la no orifício oblongo.
2. Contra-apoiar o grampo de fixação!
3. Apertar o parafuso do tensor do coletor com chave sextavada interior 5 mm. O grampo de fixação deve ficar engatado nas reentrâncias do perfil do coletor. Ao apertar o parafuso, a guia de plástico parte-se nas zonas previstas.
Fig. 55 Montar o tensor do coletor
8.2 Preparar o sensor de temperatura do coletor para a
ligação
Em cada coletor está montado um sensor da temperatura, que é acessí-vel no lado direito do coletor.
▶ Ter em consideração as indicações no capítulo 5.2 (página 9) sobre o sensor de temperatura do coletor correto.
▶ Desmontar a cobertura.
▶ Desprender com cuidado o cabo do sensor no máx. 1 m até à marca-ção vermelha.
Fig. 56 Remover o sensor de temperatura do coletor com cuidado
[1] Avanço do lado esquerdo: puxar o cabo do sensor do coletor até à marcação vermelha e conduzir pelo entalhe (montar somente então o 2º coletor) 6720816962-35.1ST 6720816962-35.1ST
1.
3.
1.
1.
2.
INDICAÇÃO: Falha da instalação devido a um cabo do
sensor danificado!
▶ Proteger o cabo do sensor contra possíveis danos, por ex., por roedores.
6720816962-36.1ST
1 m
9 Ligação hidráulica
9
Ligação hidráulica
As informações sobre a colocação dos tubos em relação ao coletor podem ser consultadas nas instruções do grupo de circulação solar.
Montar os tubos de ligação
▶ Remover a proteção de transporte (vermelha, azul) das ligações dos coletores.
1. Deslocar os conectores de encaixe e os tubos de ligação nas ligações do coletor.
2. Fixar o tubo de ligação com grampo e juntamente com o cabo do sen-sor do coletor conduzi-lo pelo telhado.
3. Inserir os tubos na união roscada do anel de fixação de 18 mm e aper-tar a união roscada.
Fig. 57 Conduzir os tubos de ligação e o cabo do sensor pelo telhado, fig. sem isolamento (aqui: ligação do mesmo lado)
[1] Avanço para o acumulador (proteção de transporte vermelha, quente, "hot")
[2] Retorno do acumulador (proteção de transporte azul, fria, "cold")
▶ Conduzir a abraçadeira em torno dos tubos de ligação e através da abertura do perfil do coletor.
Fig. 58 Fixar ambos os tubos de ligação com abraçadeiras
Montar as tampas
▶ Remover a proteção de transporte (vermelha, azul) das ligações dos coletores.
1. Deslizar as tampas com os o-ring e os conectores de encaixe para a ligação do coletor.
2. Deslocar os grampos para a fixação das ligações através de tampas e ligações de coletores. Verificar a posição correta dos grampos.
Fig. 59 Montar as tampas (aqui: ligação do mesmo lado)
INDICAÇÃO: Danos no coletor devido a fugas!
Não é permitida a ligação direta de um tubo rígido ao co-letor.
▶ Efetuar a ligação hidráulica do coletor aos tubos com as mangueiras de ligação flexíveis.
Recomendamos telhas de ventilação padrão ou passa-gens de antenas para a colocação dos tubos de ligação sob o telhado.
2.
1.
6720816962-26.1ST 6720816962-26.1ST3.
24 30AVISO: Perigo de ferimentos devido a tampas não fixas!
▶ Garantir que cada tampa está fixa com um grampo.
6720816962-42.1ST
1.
1.
2.
6720816962-25.1ST 6720816962-25.1ST10 Trabalhos finais
10
Trabalhos finais
10.1 Verificar a instalação
10.2 Montar o espelho intermédio (acessórios)
Volume de fornecimento: 1 × espelho intermédio, 2 × clipes
▶ Para que a película protetora possa ser melhor retirada após a mon-tagem, descolar a película protetora um bocadinho num ponto. ▶ Colocar o espelho intermédio entre os coletores.
Fig. 60 Colocar o espelho intermédio
1. - 6. Pressionar com cuidado o espelho intermédio de cima para baixo. 7. Fixar o espelho intermédio com clipe em cima e em baixo no coletor.
Fig. 61 Montar o espelho intermédio entre os coletores
10.3 Montar a tampa terminal e a chapa intermédia
Montar a tampa terminal somente após a verificação da estanquidade da chapa intermédia.
1. Inserir a chapa intermédia por baixo no perfil do coletor.
2. Pressionar a chapa intermédia para a frente, até que se encaixe no lugar de forma audível.
3. Aparafusar a tampa terminal com Torx T10.
Fig. 62 Montar as tampas terminais (aqui: ligação do mesmo lado)
10.4 Isolar os cabos de ligação e os tubos
▶ Isolar os tubos em todo o circuito solar de acordo com o regulamento relativo ao isolamento térmico.
▶ Isolar os tubos no exterior com material resistente aos raios UV, influ-ências meteorológicas e altas temperaturas (150 °C).
▶ Isolar os tubos no interior com material resistente a altas temperatu-ras (150 °C).
▶ Se necessário, proteger os isolamentos contra danos provocados por pássaros.
Trabalhos de verificação:
1. As calhas de perfil estão ligadas aos ganchos de fixa-ção e os parafusos estão apertados?
2. As proteções contra deslizamento estão montadas?
3. Os tensores de coletor estão montados e os parafusos estão apertados?
4. Os tubos de ligação estão fixos com grampos e foi
veri-ficado o assentamento correto dos grampos?
5. As ligações livres do coletor estão tapadas com tampas
e fixas com grampo?
6. Selecionado o sensor de temperatura do coletor
cor-reto?
7. Verificação da estanqueidade efetuada e controle da
estanquidade de todas as ligações (ver instruções do grupo de circulação solar)?
Tab. 11
A colocação em funcionamento da instalação solar foi efetuada de acordo com as indicações das instruções de instalação e manutenção do grupo de circulação solar.
6720816962-37.1ST 6720816962-37.1ST
1.
1.
click7.
7.
6720816962-47.1ST 6720816962-47.1ST1.
1.
2.
2.
3.
3.
4.
4.
5.
5.
6.
6.
7.
7.
click 6720816962-38.1ST 6720816962-38.1STT10
1.
1.
2.
2.
click
3.
11 Limpeza dos coletores
10.5 Remover a película do coletor
Para poder remover a película sem deixar resíduos, deixar a película no coletor no máx. 4 semanas após a instalação.
▶ Remover a película após a colocação em funcionamento da instala-ção solar.
Fig. 63 Remover a película do coletor
11
Limpeza dos coletores
Por norma, o coletor encontra-se a uma inclinação do telhado de 15° e tem uma maior limpeza autónoma.
▶ Em caso de sujidade profunda, limpar com cuidado o coletor com água. Não utilizar equipamento de limpeza a alta pressão!
▶ Assegurar que os furos de drenagem no perfil do coletor estão desim-pedidos e podem escoar água.
Fig. 64 Os furos de drenagem no perfil do coletor devem estar desim-pedidos
Caso a colocação em funcionamento não seja possível após 4 semanas:
▶ Cobrir os coletores no local de instalação.
6720816963.30-1.ST
PERIGO: Perigo de morte devido a queda!
▶ Proteja-se contra quedas em todos os trabalhos exe-cutados sobre o telhado.
▶ Caso não existam proteções coletivas contra queda, utilizar equipamento de proteção individual.
6720816962.48-1.ST 6720816962.48-1.ST
12 Proteção ambiental e eliminação
12
Proteção ambiental e eliminação
A proteção ambiental é o nosso princípio empresarial.
A qualidade do produto, a rentabilidade e a proteção ambiental são obje-tivos de igual importância para nós. As leis e os regulamentos para a pro-teção ambiental são cumpridos de forma rigorosa. Para a propro-teção do meio ambiente, adotámos as melhores técnicas e materiais possíveis, sob o ponto de vista económico.
Desmontar os coletores
▶ Esvaziar os tubos.
▶ Soltar o tensor de coletor de lado e entre os coletores. ▶ Remover os conectores de encaixe e os tubos de ligação. ▶ Utilizar meios auxiliares para o transporte dos coletores
( página 8).
Eliminar os coletores
▶ Após o término da durabilidade, os coletores serão sujeitos ao pro-cesso de reciclagem mais ecologicamente racional.
PERIGO: Perigo de morte devido a queda!
▶ Proteja-se contra quedas em todos os trabalhos exe-cutados sobre o telhado.
▶ Caso não existam proteções coletivas contra queda, utilizar equipamento de proteção individual.
13 Manutenção/inspeção
13
Manutenção/inspeção
Para que exista uma documentação também após a 3.ª manutenção, uti-lizar a tabela como cópia.
▶ Após aprox. 500 horas de funcionamento, verificar em primeiro lugar o campo de coletores (inspeção). Depois disso num intervalo de 1-2 anos. Eliminar de imediato as falhas (manutenção). ▶ Preencher o protocolo e marcar os trabalhos realizados.
Substituir o sensor de temperatura do coletor
Tendo em conta que existe um sensor de temperatura em cada coletor, em caso de assistência técnica pode utilizar o sensor de temperatura do coletor ao lado ( capítulo 8.2, página 21).
PERIGO: Perigo de morte devido a queda!
▶ Proteja-se contra quedas em todos os trabalhos exe-cutados sobre o telhado.
▶ Caso não existam proteções coletivas contra queda, utilizar equipamento de proteção individual.
As instruções de instalação e manutenção contêm indi-cações sobre a manutenção da instalação completa. Ter também estas medidas em atenção.
Proprietário: Local da instalação:
Tab. 12
Trabalhos de manutenção e de inspecção Página Inspecção/manutenção
Data:
1. Inspeção visual dos coletores efetuada (fixação segura, aspeto visual)? 2. Selecionado o sensor de temperatura do coletor correto? 21
3. Inspeção visual do sistema de montagem efetuada?
4. Inspeção visual quanto à estanquidade das passagens entre o sistema de mon-tagem e o telhado efetuada?
5. Inspeção visual do isolamento das tubagens efetuado? 23
6. Inspeção visual dos tubos de vidro. Limpeza em caso de sujidade acentuada. 24 7. Inspeção visual dos furos de drenagem no perfil do coletor. Limpar quando a
água não conseguir escoar.
24
Observações
O campo de coletores foi submetido a manutenção de acordo com estas instruções.
Data, carimbo, assinatura Data, carimbo, assinatura Data, carimbo, assinatura Tab. 13
13
