Equipamentos de proteção

(1)

0,1 0,1 1 1 10 10 102 ₁₀2 103 ₁₀3 104 ₁₀4 0,4 1 2 4 10 20 0,4 1 2 4 10 20 -40°C -40°C -40°C +23°C +23°C +85°C +85°C TCP/DC32V 7,5 A - 30 A TCP/DC32V 7,5 A - 30 A TCP/DC32V 5A Largura 6 mm

Dados técnicos

Certificações IEC Tensão nominal 32 V CC

Corrente nominal In de acordo com a versão de produto selecionada

Desligamento

Tempo de desligamento ver Curva característica de disparo

Tipo de fusível inerte

Capacidade de ruptura do curto circuito nominal Icn ≤ 50 A (300 desligamentos)

Dados Gerais

Dimensões L / A / P 6 mm / 20 mm / 31,2 mm

Altura de montagem 17 mm

Faixa de temperatura -40 °C ... 85 °C Grau de proteção IP30 (Faixa de ativação)

Dados de pedido

Descrição Corrente

nominal Tipo Código EMB.

Interruptor de proteção térmico, de 1 pólo, para porta-fusível de acordo com ISO 8820-3

5 A TCP 5/DC32V 0700005 50 7,5 A TCP 7,5/DC32V 0700007 50 10 A TCP 10/DC32V 0700010 50 15 A TCP 15/DC32V 0700015 50 20 A TCP 20/DC32V 0700020 50 25 A TCP 25/DC32V 0700025 50 30 A TCP 30/DC32V 0700030 50 40 A TCP 40/DC32V 0700040 50

Acessórios

Terminal de fusível, com conexão por mola,

para montagem em NS 35...

ST 4-FSI/C 3036372 50

com indicação luminosa para 12 V CC, 1,7 mA ST 4-FSI/C-LED 12 3036495 50

com indicação luminosa para 24 V CC, 1,9 mA1) ST 4-FSI/C-LED 24 3036505 50

Terminal de fusível, para montagem em NS 32..., ou NS 35...

UK 6-FSI/C 3118203 50

com indicação luminosa para 12 V DC UK 6-FSI/C-LED12 3001925 50 com indicação luminosa para 24 V CC, 1,9 mA1) UK 6-FSI/C-LED24 3001938 50

T empo de a cio n a mento [s] Corrente [A]

– O fusível térmico plugável reúne o

meca-nismo de proteção de um autofusível

pla-no com as vantagens de um automático

– Através da função de comando de

religa-ção, em caso de falha, inexiste a busca

de-morada por um fusível de substituição

– O campo de aplicação é a proteção de

cir-cuitos de comando integrados em todos

os sistemas de bateria e de bordo com

tensão contínua de 32 V

– Os disjuntores de proteção térmicos

ca-bem em todos os porta-fusíveis,

projeta-dos para fusíveis planos conforme

ISO 8820-3 (DIN 72581-3)

– Como borne básico é aplicada uma

va-riante com conexão a parafuso e à mola

Outros terminais de segurança

en-contram-se no catálogo 3, fileiras de

terminais.

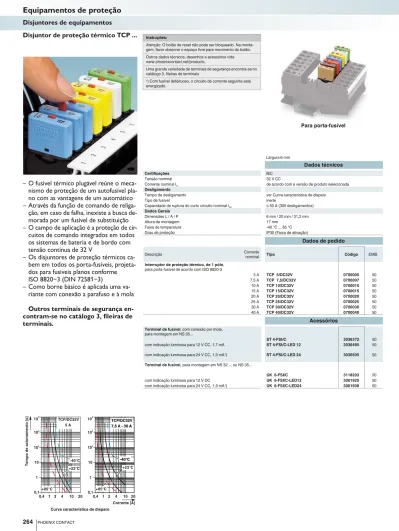

Disjuntor de proteção térmico TCP ...

Curva característica de disparo

Para porta-fusível

Instruções:

Atenção: O botão de reset não pode ser bloqueado. Na monta-gem, favor observar o espaço livre para movimento do botão. Outros dados técnicos, desenhos e acessórios vide www.phoenixcontact.net/products.

Uma grande variedade de terminais de segurança encontra-se no catálogo 3, fileiras de terminais

1) Com fusível defeituoso, o circuito de corrente seguinte está energizado.

(2)

2 4 6 8 10 20 30 1 0,8 103 104 102 10 1 0,1 0,25 - 4 A 6 - 10 A









Largura 8,2 mm

Dados técnicos

Certificações IEC Tensão nominal 250 V CA Tensão nominal 65 V CC

Desligamento

Tipo de fusível inerte

Dados Gerais

Dimensões L / A / P 8,2 mm / 64 mm / 88,5 mm Faixa de temperatura -20 °C ... 60 °C Grau de proteção IP40 (Faixa de ativação)

Dados de pedido

Fusível térmico, plugável no borne de fusível UK 6-FSI/C ou ST 4-FSI/C 0,25 A TCP 0,25A 0712123 20 0,5 A TCP 0,5A 0712152 20 1 A TCP 1A 0712194 20 2 A TCP 2A 0712217 20 3 A TCP 3A 0712233 20 4 A TCP 4A 0712259 20 6 A TCP 6A 0712275 20 8 A TCP 8A 0712291 20 10 A TCP 10A 0712314 20

Acessórios

Terminal de fusível, para montagem em NS 32..., ou NS 35...

UK 6-FSI/C 3118203 50

Terminal de fusível, com conexão por mola, para montagem em NS 35...

ST 4-FSI/C 3036372 50

Identificação da ranhura lateral ZB 5, vide página 111

T empo d e c omut a ção [s] Múltiplo de I_N

265 – O interruptor de proteção térmico

religá-vel está à disposição em 9 graduações de

corrente nominal fina de 0,25 a 10 A

– A função de comando integrada permite

uma religação imediata e assegura, assim,

a disponibilidade da instalação

– Formato pequeno compacto

– Como borne básico é aplicada uma

va-riante com conexão a parafuso e à mola

– Possibilidade de distribuição de potencial

através de pontes

Uma ficha técnica completa está

disponível para download em

www.phoenixcontact.net/products.

Disjuntor de proteção térmico TCP

Plugável em borne fusível

Instruções:

Observação:

Na montagem em série, a corrente nominal do equipamento pode ser introduzida apenas com 80 % ou precisa ser sobredimensionada de forma correspondente. Outros dados técnicos, desenhos e acessórios vide www.phoenixcontact.net/products.

(3)















Largura 12,5 mm Largura 12,5 mm

Dados técnicos

Certificações IEC IEC

Tensão nominal 250 V CA 250 V CA

Tensão nominal 65 V CC 65 V CC

Corrente nominal In de acordo com a versão de produto selecionada de acordo com a versão de produto selecionada

Desligamento

Tempo de desligamento ver Curva característica de disparo ver Curva característica de disparo

Tipo de fusível rápido (F1) rápido (F1)

Capacidade de ruptura do curto circuito nominal Icn 400 A / 2500 A (32 V CC ) 400 A / 2500 A (32 V CC )

Dados Gerais

Dimensões L / A / P 12,5 mm / 82,5 mm / 96 mm 38 mm / 115 mm / 121 mm

Tipo de conexão Conexão a parafuso plugável

Dados de conexão rígido / flexível / AWG 0,2 ... 6 mm²2) / 0,2 ... 4 mm² / 24 - 10 / / -Bitola flexível com terminal tubular 0,25 ... 4 mm²

-Faixa de temperatura -30 °C ... 60 °C -30 °C ... 60 °C

Grau de proteção IP30 (Faixa de ativação) / IP20 (Faixa de conexão) IP30 (Faixa de ativação) / IP00 (Faixa de conexão)

Dados de pedido

nominal Tipo Código EMB. Tipo Código EMB.

Disjuntor de proteção termomagnético, com base universal, para montagem sobre NS 32... ou NS 35...1₎

TMC 1 F1 100 0,2A 0914015 6 Disjuntor termomagnético, plugável, um, dois e três pólos1)

TMCP 1 F1 300 0,2A 0915506 6

Acessórios

Travamento à mola, para travamento mecânico com montagem acima da cabeça, 1 pólo

SPRING-LOCK 0713009 10

Soquete alinhável, 2 pólos, para recepção de dois disjuntores de um pólo cada um

TMCP SOCKET M 0916589 10

Elemento de fechamento de soquete, plugável à esquerda e à direita, contém as conexões para as entradas reset/consulta de grupos

TMCP CONNECT LR 0916592 3 Jumper de sinalização, plugável, para jampeamento da

sinalização coletiva com espaço para conexão livre sobre o soquete TMCP SOCKET M

TMCP SB 0916602 6

Fixação em trilho de montagem

Plugável sobre base

– Comercializado para diversas

intensida-des de corrente nominal com linhas

ca-racterísticas ou ágeis ou com retardo

médio

– Opção de via de corrente principal de um

ou dois pólos

– Todas as variantes dos disjuntores de

proteção termomagnéticos TMCP ...

plugáveis dispõem de contatos de alarme

integrados

Instruções:

Outros dados técnicos, desenhos e acessórios vide www.phoenixcontact.net/products.

1) Favor observar os códigos no lado direito.

2_{) Contato principal}

Disjuntor de proteção termomagnético

TMC

(4)

S>1,5 mm 90° 11,5 32 16 12 ,5 30 4 1) 2) 1 ,5 S 10000 1000 100 10 1 0,1 0,01 0,001 1 2 3 4 6 8 10 20 3040 60 100 -30°C +55°C +23°C 10000 1000 100 10 1 0,1 0,01 0,001 1 2 3 4 6 8 10 20 3040 60 100 -30°C +55°C +23°C AC DC 10000 1000 100 10 1 0,1 0,01 0,001 1 2 3 4 6 8 10 20 3040 60 100 -30°C +50°C AC DC +23°C

267

Múltiplos de IN Múltiplos de IN Múltiplos de IN

Retardo médio (M1): valor nominal 0,2-6 A

limite inferior de ativação: 1,05 IN

limite superior de ativação: 1,4 IN

Retardo médio (M1): valor nominal 8-16 A

Rápido (F1): valor nominal 0,2-16 A,

somente para aplicações DC

T e m p o d e c o m u ta ç ã o em se gu n d os [s] T e m p o d e c o m u ta ç ã o em se gu n d os [s] T e m p o d e c o m u ta ç ã o em se gu n d os [s]

Curva característica de disparo TMC

e TMCP

Código de tipos TMC e TMCP

A partir do código de tipos pode-se

identificar claramente a estrutura do

produ-to.

Tipo Trajeto de corrente principal

Curva característica Variantes de contato auxiliar Corrente nominal

TMC ou TMCP 1 = um polo 2 = dois polos 3 = três polos F1= Term. 1,05-1,4 IN, magn. 2-4 IN DC (rápido),

somente para aplicações DC M1= Term. 1,05-1,4 IN, magn. 6-12 I N AC, 7,8-15,6 IN DC (retardo médio) 100= um polo: 1 contato NA 200= um polo: 1 contato NF 120= dois polos: 1 contato NA,

1 contato NF 122= três polos: 1 contato NA, 2 contatos NF 3004_{) = 1 contato NA e 1 contato NF} por polo 0,2 A 2,5 A 0,3 A 3 A 0,4 A 4 A 0,5 A 5 A 0,6 A 6 A 0,8 A 8 A 1 A 10 A 1,5 A 12 A 2 A 16 A

Um TMC com trajeto de corrente principal de 1 polo, um contato NA, curvas características de retardo médio e uma corrente nominal de 2 A.

TMC 1 M1 100 2 A

2_{) 2 polo} 1) 1 polo

Esquema de perfuração para

montagem da placa frontal TMCP

Fator de multiplicação para

tempera-turas ambientes elevadas para TCP...,

UT 6-TMC..., TMC... e TMCP...

Observação:

Na montagem em série com carga simultânea, ocorre uma interfe-rência térmica recíproca. Esta é corresponde a uma elevação da temperatura ambiente. Ela depende da corrente nominal, da tem-peratura ambiente, da quantidade de equipamentos e da distância do equipamento. A corrente nominal do equipamento pode ser so-bredimensionada (ver fator de multiplicação para comportamento térmico) ou apenas conduzida com > 80%. Pergunte qual é a máx. corrente admissível para a sua montagem em série planejada.

Temperatura ambiente °C Fator de multiplicação

- 30 0,76 - 20 0,79 - 10 0,83 0 0,93 + 10 0,93 + 23 1,00 + 30 1,04 + 40 1,11 + 50 1,19 + 60 1,29

4_{) Variante única para TMCP, não é possível para TMC.}

Exemplo de pedido:

(5)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3

EC-E 1 ...

1 3 0V Line+ LOAD+ 2 13 14

EC-E 4 ...

1 3 0V Line+ LOAD+ 2 11 12





Largura 12,5 mm

Dados técnicos

Certificações IEC Tensão operacional 24 V CC

Desligamento

Tipo de fusível eletrônico

Dados Gerais

Dimensões L / A / P 12,5 mm / 83 mm / 80 mm Tipo de conexão Conexão a parafuso

Dados de conexão rígido / flexível / AWG 0,5 ... 16 mm² / 0,5 ... 16 mm² / 20 - 6 Bitola flexível com terminal tubular 0,5 ... 10 mm²

Faixa de temperatura 0 °C ... 50 °C (sem condensação) Grau de proteção IP20 (Caixa)

Classe de inflamabilidade conforme UL 94 V0

Dados de pedido

Disjuntor de proteção eletrônico, contato de sinal: 1 elemento de contato

0,5 A EC-E1 0,5A 0903022 6 1 A EC-E1 1A 0903023 6 2 A EC-E1 2A 0903024 6 3 A EC-E1 3A 0903025 6 4 A EC-E1 4A 0903026 6 6 A EC-E1 6A 0903028 6 8 A EC-E1 8A 0903029 6 10 A EC-E1 10A 0903030 6 12 A EC-E1 12A 0903031 6

Disjuntor eletrônico, contato de sinal: 1 disjuntor

0,5 A EC-E4 0,5A 0903040 6 1 A EC-E4 1A 0903032 6 2 A EC-E4 2A 0903033 6 3 A EC-E4 3A 0903034 6 4 A EC-E4 4A 0903035 6 6 A EC-E4 6A 0903036 6 8 A EC-E4 8A 0903037 6 10 A EC-E4 10A 0903038 6 12 A EC-E4 12A 0903039 6

Acessórios

Ponte de encaixe sem fim, 500 mm de comprimento, com

prolongamento desejável, para distribuição de potencial

FBST 500-PLC BU 2966692 20 Corrente nominal: 32 A FBST 500-PLC RD 2966786 20 FBST 500 TMC-N GY 0901028 10

Chave de fenda SZS 0,6X3,5 1205053 10

Identificação da ranhura lateral ZBF 12, vide páginas 111

Ponto de desligamento típ.1,1 x l 1,8 x l T empo d e c omut a ção [s] Múltiplo da IN N N

– Proteção seletiva de todos os circuitos de

carga CC 24 V em peças de rede

coman-do

– Combinação de limitação de corrente

ele-trônica ativa para o caso de curto-circuito

e uma desconexão por sobrecarga

garan-tem que o disjuntor de proteção possa

re-agir mais rapidamente às sobrecargas que

a peça de rede de comando

– A corrente de falha é limitada sempre

1,3 a 1,8 vezes a corrente nominal

Uma ficha técnica completa está

disponí-vel para download em

www.phoenixcontact.net/products.

Instruções:

Disjuntor de proteção eletrônico

EC-E1 e EC-E4

(6)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3

EC-E ...

1 3 0V Line+ LOAD+ 2 Reset 22 Status 23



Largura 12,5 mm

Dados técnicos

Desligamento

Dados Gerais

Dimensões L / A / P 12,5 mm / 83 mm / 80 mm Tipo de conexão Conexão a parafuso

Dados de conexão rígido / flexível / AWG 0,5 ... 16 mm² / 0,5 ... 16 mm² / 26 - 6 Bitola flexível com terminal tubular 0,5 ... 10 mm²

Faixa de temperatura 0 °C ... 50 °C (sem condensação) Grau de proteção IP20 (Caixa)

Classe de inflamabilidade conforme UL 94 V0

Dados de pedido

Disjuntor eletrônico, com entrada reset

0,5 A EC-E 0,5A DC24V 0903041 6 1 A EC-E 1A DC24V 0903042 6 2 A EC-E 2A DC24V 0903043 6 3 A EC-E 3A DC24V 0903044 6 4 A EC-E 4A DC24V 0903045 6 6 A EC-E 6A DC24V 0903046 6 8 A EC-E 8A DC24V 0903047 6 10 A EC-E 10A DC24V 0903048 6 12 A EC-E 12A DC24V 0903049 6

Acessórios

Ponte de encaixe sem fim, 500 mm de comprimento, com

prolongamento desejável, para distribuição de potencial

FBST 500-PLC BU 2966692 20 Corrente nominal: 32 A FBST 500-PLC RD 2966786 20 FBST 500 TMC-N GY 0901028 10 Identificação da ranhura lateral ZBF 12, vide páginas 111

269 – Proteção seletiva de todos os circuitos de

carga CC 24 V em peças de rede

coman-do

– Combinação de limitação de corrente

ele-trônica ativa para o caso de curto-circuito

e uma desconexão por sobrecarga

garan-tem que o disjuntor de proteção possa

re-agir mais rapidamente às sobrecargas que

a peça de rede de comando

– A corrente de falha é limitada sempre

1,3 a 1,8 vezes a corrente nominal

Uma ficha técnica completa está

disponí-vel para download em

www.phoenixcontact.net/products.

Instruções:

Disjuntor eletrônico, com entrada

EC-E

(7)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3 LINE (+) Reset Status Reset On/Off LOAD (L+) GND (-) 2 12 14 13 11 1

Control

Unit



Largura 12,5 mm

Dados técnicos

Certificações IEC UL / CUL CSA

Tensão operacional 24 V CC

Desligamento

Dados Gerais

Dimensões L / A / P 38 mm / 115 mm / 112,5 mm Faixa de temperatura 0 °C ... 50 °C (sem condensação) Grau de proteção IP30 (Faixa de ativação) Classe de inflamabilidade conforme UL 94 V0

Dados de pedido

Disjuntor de proteção eletrônico, variante padrão com saída de status e entrada reset, plugável na base TMCP, sinalização através de LED de três cores

1 A ECP-E 1A 0900113 5 2 A ECP-E 2A 0900210 5 3 A ECP-E 3A 0900317 5 4 A ECP-E 4A 0900414 5 6 A ECP-E 6A 0900618 5 8 A ECP-E 8A 0900812 5 10 A ECP-E 10A 0901002 5 12 A ECP-E-12A 0900126 5

Acessórios

Soquete alinhável, 2 pólos, para recepção de dois disjuntores de

um pólo cada um

TMCP SOCKET M 0916589 10

TMCP CONNECT LR 0916592 3 Identificação da ranhura lateral ZB 6, vide página 111

O campo de aplicação do disjuntor de

proteção eletrônico ECP-E estende-se à

rede de comando. Com sobrecarga, a fonte

de alimentação regula sua tensão de saída

para baixo e todas as cargas conectadas não

seriam mais alimentadas na medida

suficien-te, em caso de curto-circuito na carga, por

exemplo.

Solução através de disjuntores de

prote-ção eletrônicos:

– Proteção seletiva de todos os circuitos de

carga CC 24 V

– Limitação de corrente de falha sempre

1,8 vezes a corrente nominal

– É possível ligar cargas capacitivas, o

desli-gamento é feito exclusivamente com

so-brecarga ou curto-circuito

Após detecção de sobrecarga ou

curto-circuito no curto-circuito de carga, a saída de

car-ga do ECP-E é bloqueada. A vazão de

cor-rente é interrompida no circuito de

corren-te com defeito. Através da entrada reset

eletrônica (13;14) ou manualmente no

apa-relho, por meio da chave deslizante, o

ECP-E e, assim, o circuito de corrente,

podem ser novamente ativados.

O ECP-E caracteriza-se por:

– Indicação do estado operacional e de falha

através de um LED de várias cores, bem

como a saída de status integrada (12)

– Largura construtiva de apenas 12,5 mm

– Plugável sobre a base TMCP SOCKET M

Uma ficha técnica completa está

disponí-vel para download em

www.phoenixcontact.net/products.

Instruções:

Disjuntor de proteção eletrônico

plugável ECP-E

(8)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3 2 12 14 13 11 1 _{LINE (+)} SO Control SC LOAD (+) GND (-)

Control

Unit

On/Off I<



Largura 12,5 mm

Dados técnicos

Desligamento

Dados Gerais

Dados de pedido

Interruptor de proteção eletrônico, variante padrão entrada de comando e consulta de grupo, plugável na baseTMCP, sinalização através de LED de três cores

1 A ECP-E2-1A 0900139 5 2 A ECP-E2-2A 0900236 5 3 A ECP-E2-3A 0900333 5 4 A ECP-E2-4A 0900430 5 6 A ECP-E2-6A 0900634 5 8 A ECP-E2-8A 0900838 5 10 A ECP-E2-10A 0900100 5 12 A ECP-E2-12A 0900207 5

Acessórios

um pólo cada um

TMCP SOCKET M 0916589 10

271 – Contém as vantagens da limitação de

cor-rente

– Reage mais rápido que a fonte de

alimen-tação à sobrecarga e curto-circuito

– A tensão de saída da fonte de alimentação

permanece estável

– Alimentação suficiente de todos os

circui-tos de carga com defeito

– Além disso, o ECP-E2 pode ser

controla-do remotamente através da entrada de

controle (12) por ex. via CLP

Instruções:

Outros dados técnicos, desenhos e acessórios vide www.phoeni-xcontact.net/products.

Disjuntor de proteção eletrônico

plugável ECP-E2

(9)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3 2 12 1 4 1 3 11 1 _LI_{NE (+)} SO Reset SC LOAD (+) GND (-)

Control

U

nit

On/Off I<



Largura 12,5 mm

Dados técnicos

Desligamento

Dados Gerais

Dados de pedido

Interruptor de proteção eletrônico, variante padrão entrada de comando e consulta de grupo, plugável na base TMCP, sinalização através de LED de três cores

1 A ECP-E3 1A 0912041 5 2 A ECP-E3 2A 0912042 5 3 A ECP-E3 3A 0912043 5 4 A ECP-E3 4A 0912044 5 6 A ECP-E3 6A 0912046 5 8 A ECP-E3 8A 0912048 5 10 A ECP-E3 10A 0912050 5 12 A ECP-E3 12A 0912052 5

Acessórios

um pólo cada um

TMCP SOCKET M 0916589 10

– Contém as vantagens da limitação de

cor-rente

– Reage mais rápido que a fonte de

alimen-tação à sobrecarga e curto-circuito

– A tensão de saída da fonte de alimentação

permanece estável

– Alimentação suficiente de todos os

circui-tos de carga com defeito

– Além disso, o ECP-E3 pode ser religado

através da entrada de reset (12), por

exemplo, via PLC

Instruções:

Disjuntor de proteção eletrônico

ECP-E3

(10)

0,01 0,1 1 10 102 103 104 5 1 0 2 IK 3 LINE (+) SO SI SC LOAD (L+) GND (-) On/Off 2 12 14 13 11 1 LINE LOAD

Control

Unit





Largura 12,5 mm

Dados técnicos

Desligamento

Dados Gerais

Dados de pedido

Disjuntor de proteção seletivo, plugável na base TCMP, sinalização através de LED de duas cores, contato de sinal sem tensão, botão de pressão para ligar/desligar

2 A ECP 2 0911034 5 3 A ECP 3 0911047 5 4 A ECP 4 0912034 5 6 A ECP 6 0912033 5 8 A ECP 8 0912019 5 10 A ECP 10 0912020 5

Disjuntor proteção seletivo, como anteriormente, porém com corrente nominal ajustável através de um disjuntor, 1 A e 2 A

1 A (ajustável) ECP 1-2 0912018 5 Disjuntor seletivo, como anteriormente, porém com corrente

nominal ajustável através de um interruptor, 3 A e 6 A

3 A (ajustável) ECP 3-6 0916536 5

Acessórios

um pólo cada um

TMCP SOCKET M 0916589 10

TMCP CONNECT LR 0916592 3 Travamento à mola, para travamento mecânico com montagem

acima da cabeça, 1 pólo

ECP-LOCK 0912021 10

Identificação da ranhura lateral ZB 6, vide página 111

273 O campo de aplicação do ECP ...

estende-se à fonte de alimentação. Em caso de

so-brecarga, a fonte de alimentação reduz a

tensão de saída. Neste caso, todas as cargas

conectadas não seriam mais alimentadas na

medida suficiente. Isso significa que, se

ocorrer um defeito em um único

consumi-dor de uma instalação, em todos os

circui-tos de carga a tensão será interrompida.

Solução através de disjuntores de

prote-ção eletrônicos:

– Proteção seletiva de todos os circuitos de

carga CC 24 V

– Limitação de corrente de falha sempre

1,8 vezes a corrente nominal

– Combinação de limitação de corrente

ele-trônica ativa e a tecnologia de disjuntores

de proteção comprovada, incluindo

isola-ção galvânica

– É possível ligar cargas capacitivas, o

desligamento é feito exclusivamente com

sobrecarga ou curto-circuito

Outras características:

– Indicação do estado operacional e de falha

através de LED, assim como contatos de

sinal integrados

– Largura construtiva de apenas 12,5 mm

– Plugável sobre a base TMCP SOCKET M

Uma ficha técnica completa está

disponí-vel para download em

www.phoenixcontact.net/products.

disjuntor de proteção seletivo ECP

(11)





Largura 25 mm

Dados técnicos

Dados Gerais

Dimensões L / A / P 25 mm / 115 mm / 110,5 mm Tipo de conexão Conexão à mola

Dados de conexão rígido / flexível / AWG 1,5 ... 10 mm² / 1,5 ... 10 mm² / 15 - 7

Dados de pedido

Descrição Tipo Código EMB.

Soquete alinhável, 2 pólos, para recepção de dois disjuntores de um pólo cada um

TMCP SOCKET M 0916589 10

Acessórios

Elemento de fechamento de soquete, plugável à esquerda e à

direita, contém as conexões para as entradas reset/consulta de grupos

TMCP CONNECT LR 0916592 3 Ponte de sinal, plugável, para ligação em ponte da sinalização

coletiva com espaço para conexão livre sobre a base TMCP SOCKET M, corrente nominal: 1 A

TMCP SB 0916602 6

Ponte fixa, plugável, 500 mm de comprimento, que pode ser cortada na medida exata, para distribuição do potencial de alimentação na base, corrente nominal: 50 A

FBST 500 TMCP 0916615 20

Ponte de encaixe sem fim, 500 mm de comprimento, pode ser cortada na medida exata conforme a necessidade, para distribuição de potenciais, corrente nominal: 32 A

FBST 500-PLC BU 2966692 20 Ponte de encaixe sem fim, 500 mm de comprimento,

pode ser cortada na medida exata conforme a necessidade, para distribuição de potenciais, corrente nominal: 32 A

Corrente nominal: 32 A FBST 500-PLC RD 2966786 20 Identificação da ranhura lateral ZB 6, vide página 111

– Para montagem sobre trilho do disjuntor

de proteção plugável TMCP ... e ECP ...

utiliza-se a base TMCP SOCKET M.

– Montagem flexível com quantidade de

pólos desejada

– Proteção individual graças a uma

combi-nação livre de ambos tipos de disjuntores

de proteção em um módulo

– Os elementos terminais

TMCP CONNECT LR são encaixados no

início e no final da estrutura do módulo

– Através das conexões 11 e 12 é possível

uma sinalização da alimentação

– Consulta de sinal em separado para cada

disjuntor de proteção

– De forma rápida e sem cabeamento

adi-cional, através das conexões 13 e 14 nos

elementos terminais, pode-se criar um

circuito de sinalização por todos os

disjuntores de proteção

– Todas as conexões elétricas dos contatos

principais e de sinal encontram-se na base

– Possibilidade de distribuição de potencial

através de pontes

– Conexão à mola simples

– Possibilidades de inscrição em áreas

am-plas facilitam a classificação dos

disjunto-res de proteção para os módulos

Base para ECP e TMCP

Para recebimento de disjuntores de um pólo

Instruções:

(12)

1 1 12 12 2 2 11 14 11 13

275 Corrente

nominal

máx.

pré-proteção

Resistência interna [

]

Capacidade de

comando conforme

EN 60934

F1 (rápido

M1 (retardo médio)

[A]

para DC)

para DC/AC)

[A]

0,2

opcional

39,3

26,1

400 0,3

opcional

17,5

11,6

400 0,4

opcional

9,2

6,6

400 0,5

opcional

6,8

4,1

400 0,6

opcional

4,2

3

400 0,8

opcional

2,8

1,65

400

1 opcional

1,6

1,10

400 1,5

25 0,78

0,47

400

2

25 0,42

0,28

400 2,5

25 0,26

0,183

400

3

25 0,18

0,124

400

4

25 0,12

0,077

400

5

25 0,092

0,063

400

6

50 0,054

0,045

800

8

50 0,025

 0,02

800

10

50 0,022

 0,02

800

12

50  0,02

 0,02

800

16

50  0,02

 0,02

800 Correntes nominais TMCP e TMC, resistências internas e pré-proteção

Pré-proteção

Uma pré-proteção em combinação com o

interruptor de proteção deve ser utilizada

sempre que a máx. capacidade de comando

puder ser excedida em caso de falha. A

tabela a seguir indicada a máx. corrente de

comando, a respectiva resistência interna e

a pré-proteção resultante.

Diagrama TMCP

Representação e definições em estado desligado, sem corrente. Equipamento 1 Equipamento 2
