∼Blanking
The Engineering AMADA

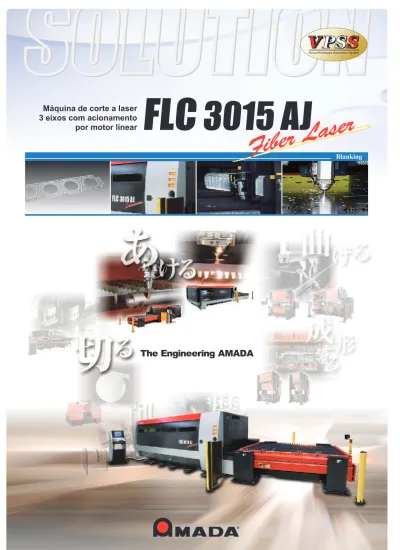

Máquina de corte a laser
3 eixos com acionamento
por motor linear
Alta velocidade, processamento de alta precisão e economia de energia
NOVO padrão de
LHQHV
máquina a laser de fibra
A máquina a laser com acionamento linear de três eixos desenvolvida e equipada com
a mais moderna tecnologia a laser de fibra é sempre uma ótima escolha para diversas
situações dentro da fábrica.
Com a integração da flexibilidade de um acionamento linear de três eixos e as
características de um laser de fibra, o FLC-3015AJ oferece uma nova solução como
uma máquina-padrão da próxima geração.
Amostra de processamento
Amostra de processamento
(Comparativo de produção com máquina convencional)
Comparativo de tempo de processamento e custo de operação
Comparativo de tempo de processamento
Redução de
40%
por chapa
Máquina convencional
FLC-3015AJ 2kW
F27000
4min42s
Comparativo de custo de operação
Redução de
75%
por chapa
FLC-3015AJ
2kW
Máquina convencional CO2, 4kW (iene) 50 100 150 200 250Comparativo de tempo de processamento
Redução de
32,5%
do tempo por chapa
Velocidade de corte Tempo de processamento Velocidade de corte Tempo de processamento Velocidade de processamento Tempo de processamento Máquina convencional CO2, 4kW
F4800
40s
FLC-3015AJ 2kW
F10000
27s
Comparativo de tempo de processamento
Redução de
25,5%
do tempo por peça
Máquina convencional
FLC-3015AJ 2kW
F3000
38s
Material: aço galvanizado 1,6 mm
Dimensão: 655,0 x 202,0 mm
Material: latão 3,0 mm
Dimensão: 48,5 x 48,5 mm
Comparação de custo de operação
Redução de
44,1%
do custo por peça
(iene)
(iene) 20 40 60 80
LHQHV
Comparação de custo de operação
Redução de
45,9%
do custo por peça
10 20 30 40 50
Material
Espessura
Dimensões da chapa
Tipo de peças
Total de peças
Alumínio
1,0 mm
1000 × 2000 mm
12 tipos
38
2000
1000
FLC-3015AJ
2kW
Máquina convencional CO2 ,4kWFLC-3015AJ
2kW
Máquina convencional CO2, 4kW279 ienes/chapa
69 ienes/chapa
23,9 ienes
44,14 ienes
47,09 ienes
CO2, 4 kWF8000
8min7s
CO2, 4kWF1700
51s
Velocidade de corte Tempo de processamento4
Fusão de 3 eixos com sistema de motor linear com laser de fibra
1
FLC-3015AJ Novas Tecnologias
Menor tempo de processamento com otimização da velocidade de corte!
Extremamente veloz com extraordinária exatidão!
O efeito sinérgico da rápida
aceleração/desace-leração, aliado a uma velocidade maior de
posicio-namento, resulta na redução significativa de tempo
do processo de fabricação.
))
PP PP
*Velocidade de corte, aceleração e tempo de ciclo.
Demonstração de processamento 5 mm x 5 mm / Espessura 1,3 mm
Coroa e pinhão fuso de esferas
Motor linear
Aproximação Corte do perfil da peça
Tempo de processamento
Tempo de processamento Aproximação Corte do perfil da peça
Diferença *Tempo de ciclo: o tempo desde o começo até o fim de uma série de operações num só processo.
Maior exatidão de corte com alta velocidade de processamento
Menor tempo de processamento com a mesma velocidade de corte!
O elemento-chave no desenho da FLC-3015AJ é seu sistema de acionamento linear em três eixos, o qual oferece uma
precisão excepcional – somente possível com um verdadeiro feedback (controle em malha fechada), feito diretamente
entre a posição do cabeçote do laser e o controlador NC.
Sistema de controle em malha semifechada
(Acionamento por fuso de esferas: sistema convencional)
Fuso de esferas Porca do fuso Encoder Acoplador de eixo Controlador NC Comando Dados de posicionamento Comando do controlador NC Motor rotativo (Quantas rotações?) Feedback para o controlador NC via Encoder
O sistema não pode determinar precisamente a posição do cabeçote do laser
Sistema de controle em malha fechada (Motor de acionamento linear: FLC-3015AJ)
Bobina deslizante Escala linear Comando AMNC/PC Cabeçote do detector Dados de posicionamento Comando do controlador NC Feedback de posicionamento
direto para o controlador NC
A posição real do cabeçote de corte a laser é determinada
Taxa de absorção por tipo de material Laser de fibra CO2 laser
Taxa de a bsorção (%) Comprimento da onda (μm) Alumínio Aço Alta a bsorção 5
Baixo consumo de energia
2
3
Ressonador laser de fibra AJ-2000
Máquina de corte a laser - 3 eixos com acionamento por motor linear
No ressonador de laser CO
2, o feixe laser é emitido a partir do estímulo
do gás de laser alimentado dentro da cavidade do ressonador, passando
pelo espelho de saída sendo transmitido através de espelhos até chegar
ao cabeçote de corte. No caso do
ressonador laser de fibra, não há
componentes óticos ou espaço dentro da
cavidade da fonte do laser, pois sua
estrutura é monolítica, utilizando
somente uma fibra ótica para conduzir o
feixe laser que sai de múltiplas unidades
de força até o cabeçote de corte.
Consumo de energia
Laser de CO2
Laser de CO2
Laser de fibra Laser de fibra
Materiais de alta reflexividade e de difícil corte agora são passíveis
de processamento com alta qualidade
Novas possibilidade de áreas de processamento
A máquina de corte laser de fibra pode realizar
cortes da mais alta qualidade em materiais
refletivos e de difícil corte, tais como alumínio,
bronze, cobre, titânio etc. Pelo fato de o
comprimento da onda do laser ser de três a quatro
vezes mais curta em relação a laser CO
2,
tornando-o facilmente absorvido pelo metal.
Ressonador laser de fibra original AMADA
A AMADA é a primeira fabricante de máquinas de corte a laser no mundo a desenvolver sua própria
tecnologia com o ressonador laser de fibra.
Ressonador CO2 Espelho
traseiro Circuito de descarga elétrica Espelho de saída
Tubo oscilador preenchido de gás laser Circulação/circuito de dissipação de calor
Alimentação de gás laser Exaustão de gás laser Bloqueador
de feixe
Espelho Espelho
Espelho
Espelho
Ressonador laser de fibra
Diodo de laser para excitação Fibra ótica (Fibra ativa) Concentrador (Combinador de saída) Bloqueador de feixe Fibra ótica (Fibra de processo)
LD (Diodo Laser) para excitação
Fibra ativa
FBG
Fiber Bragg Grating (Grades de Baggem em Fibra)
Concentrador (Combinador de saída)
Módulo de gerador de laser
Módulo do Laser
*Imagem meramente ilustrativa. )
)
PP PP
A máquina laser de fibra tem estrutura e mecanismo de transmissão do feixe laser mais simples do que máquinas
de laser CO
2convencionais. Portanto, os custos de manutenção associados aos componentes óticos serão
reduzidos substancialmente.
O ressonador laser de fibra com sua alta capacidade de conversão de energia tem aproveitamento até três vezes
superior ao das máquinas de laser CO
2, diminuindo sensivelmente o consumo de eletricidade. Como não exige
mais preaquecimento nem fornecimento de gás laser, o custo de operação ficou 70% mais barato.
6
Layout flexível
Pode-se selecionar o carregamento/descarga do material tanto pela direita como pela esquerda para se adequar ao layout
específico das fábricas. Uma vasta gama de variações nas unidades periféricas garante uma resposta flexível a combinações
de alta produção com baixo volume até baixa produção de alto volume.
Cabeçote de corte do tipo acoplado
O porta-lentes pode ser deslizado para dentro e para fora do cabeçote. Este mecanismo do tipo acoplamento permite que o bico possa serinstalado e removido com apenas um toque.
Limpador de bicos do cabeçote
Com este dispositivo a limpeza de insumos que se aderem na ponta do bico do cabeçote é automática, com isso se eliminam os respingos e outros fatores que prejudicam a rapidez e estabilidade do processo de corte.Fibra ótica
Lentes Luz dispersa
Visão do monitoramento
Outros recursos e opcionais
Trocador automático de bico
A capacidade de armazenamento de até oito tipos de bicos. A troca de bico é feita automaticamente de acordo com a condição necessária de corte. Este dispositivo permite a operação contínua e automática da máquina para corte de chapas finas e grossas.
Sistema de monitoramento do corte
Este recurso monitora o estado de processamento do corte, mantendo o feedback com a máquina. Pode ser utilizado para prevenir problemas no piercing, rebarbas de corte e os outros fatores indesejados. É executado um monitoramento constante, possibilitando assim um processamento contínuo e estável.
Jato de Óleo
Pouco antes da perfuração da chapa, um jato de óleo é lançado sobre a superfície da chapa para evitar a aderência de respingos no momento do
piercing. Com isso é possível manter um processamento estável e de alta qualidade.
・ ・ ・
Corte com assistência de água WACS™
Este sistema ajuda a prevenir os efeitos do aquecimento excessivo da chapa grossa por meio do spray de água sobre a superfície do material, evitando-se assim defeitos de corte e aumentando o aproveitamento da chapa, pois as peças podem ser distribuídas mais próximas umas das outras no momento do nesting.Opcional
7
Automação
Dois páletes, cada um carregando uma chapa, são
automaticamente substituídos pela mesa de troca.
O trocador de mesa LST pode carregar materiais e
descarregar peças, sem interromper a operação da
máquina.
Trocador de mesa (LST)
O trocador de pálete tipo “garfo” ASF é uma torre de
armazenagem que contém um carregador/descarregador de
chapa simples, pálete para material empacotado, pálete
para peças e pálete (deslizante) para processamento.
Trocador de pálete tipo “garfo”
Máquina de corte a laser - 3 eixos com acionamento por motor linear
PSA III
(Unidade geradora de nitrogênio)
Unidade geradora de nitrogênio com concentra-ção de 99,999%. Disponível em dois modelos: geradores de alta pressão com capacidade de 500 L/min e 1000 L/min.Sistema Hyper EZ-cut
(Gerador de nitrogênio)
Unidade simplificada geradora de nitrogênio a qual extrai esse gás do ar numa concentração de 95 a 97% de pureza.
Equipado com coletor de insumos na
parte superior da máquina
Além da coletora de insumos na parte inferior, a coleta também é feita em dois pontos na parte superior da máquina.
Esteira transportadora de refugo no eixo X
Por meio da esteira montada dentro da estrutura, refugos e pequenas peças são transportadas na direção do eixo X.Sistema OVS IV
Em casos de processamentos de chapas que já passaram por um ou mais processos anteriores, como o puncionamento, o sistema OVS IV faz a leitura e medição da distância entre os dois furos posicionais da chapa para efetuar a correção automática do desalinhamento em relação ao ponto inicial. Em caso de deslocamento, um alarme será exibido.
Conjunto de lentes
・Conjunto de lente 150 (suporte de lente incluso) ・Conjunto de lente 190 (suporte de lente incluso) ・Conjunto de lente 220 (suporte de lente incluso)
■
Dimensões
Unidade mm
■
Especificações da máquina
■
Especificações do ressonador
■
Especificações do trocador de mesa
FLC-3015AJ + trocador de mesa
(C: 9300 x L: 2900 x A: 2000)
Tipo de ressonador Máxima potência nominal Estabilidade
Máxima potência pico pulso Frequência do pulso Duty Comprimento da onda Volume de líquido de refrigeração (circulatório) Fonte de eletricidade Área de instalação (C×L×A)
Laser de fibra bombeado por diodo a laser 2000 ±2,0 2000 1 㹼 10000 1 㹼 100 1,08
Acima de 41 (temperatura da água 24 °C)
13,9 1760 × 1210 × 1530
AJ-2000
Dimensão mínima do material
Dimensões máxima do material Quantidade de paletes Quantidade de grampos Altura de operação Capacidade máxima de carregamento da mesa Passo entre calços Fonte de eletricidade
X㸻800 (Dimensão mínima possível com a fixação de 2 grampos)
3050 × 1525
2
4 (pneumática / posicionamento fixo) 840 920 75 Inclusa na máquina
LST-3015
mm mm mm kg mm$
&
/
Tipo de controlador NC Ressonador Chiller Coletor de insumosAcionamento do curso de eixos
Método de controle de eixos
Curso de eixos X×Y×Z
Dimensões máximas de processamento X×Y Velocidade de posicionamento X x Y combinado Velocidade de processamento X×Y Unidade mínima de processamento Capacidade máxima de carregamento da mesa Altura da mesa Fonte de eletricidade
(Chiller, coletor de insumos inclusos)
Peso
(somente unidade principal)
AMNC/PC AMADA AJ-2000 RKE-3752A-VA-UP2 PXN-6XA (tipo fixo, bandeja)
Eixos X, Y e Z: (motor de acionamento linear) Eixos X, Y e Z: (três eixos controlados
simultaneamente) + eixo B + eixo C
3270 × 1550 × 100
3070 × 1550
170 (velocidade máxima controlável)
0 ∼ 120 0,001 920 940 25,8 10900 mm mm m/min m/min mm kg mm kVA kg
FLC-3015AJ
Modelo
Por questão de segurança, antes de utilizar este produto siga as instruções do manual. Este produto a laser utiliza laser invisível de classe 4 para processamento e um laser visível de classe 3R para posicionamento
●
Laser invisível de classe 4: evite a exposição dos olhos ou da pele à radiação direta ou difusa. Nunca olhe direto para a radiação e nem a toque.●
Laser visível de classe 3R: evite a exposição direta dos olhos.●
O uso deste produto necessita de medidas de prevenção contra perigos que se adequem ao seu trabalho.*
O nome oficial do modelo da máquina de laser de fibra descrita neste catálogo é FLC3015AJ, AJ2000 e LST3015. Utilize o nome registrado do modelo em caso de contato com autoridades, para uso em instalação, exportação ou financiamento. A ortografia hifenizada FLC-3015AJ é utilizada em algumas partes do catálogo para facilitar a leitura.*
As medidas de prevenção contra perigos foram retiradas das fotos utilizadas neste catálogo.W W Hz μm L/min kVA mm
