Departamento de Engenharia Civil

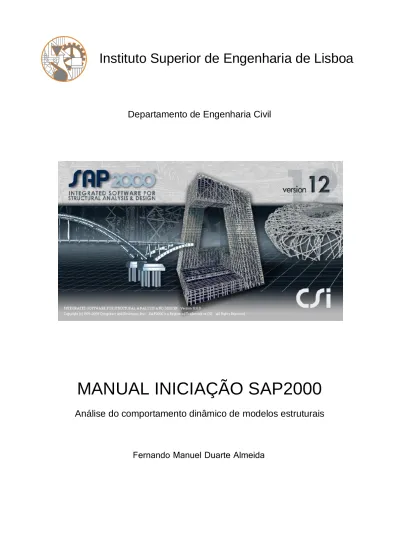

MANUAL INICIAÇÃO SAP2000
Análise do comportamento dinâmico de modelos estruturais
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
2
No canto inferior direito escolhe-se a unidade de medida para o cálculo, este passo deverá ser feito antes de qualquer outro.
Para podermos criar a nossa estrutura temos de criar um grid, ou seja, um quadriculado onde o espaçamento deste é o espaçamento das vigas/pilares que desejamos.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
3
Podemos seleccionar elementos pré feitos mas dada a especificidade única de cada estrutura vamos escolher a criação de uma grelha.
Seleccionar Grid Only
Vamos criar uma estrutura a duas dimensões para o cálculo com um piso e duas consolas mais cobertura.
Nº de Vigas + 1
Como trabalhamos em 2D assume-se 1.
Espaços Verticais onde se pode assumir os pilares.
Valor para o comprimento das vigas,ou seja, referência para o espaçamento.
Valor 1 pois estamos a trabalhar em 2D e não necessitamos de profundidade para a nossa estrutura.
Nº de pisos + 1
Definição da origem das nossas coordenadas.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
4
Resulta na seguinte estrutura:
Como nós não queremos as vigas todas iguais temos de clicar com o botão do lado direito do rato em cima da grelha e seleccionamos Edit Grid Data.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
5
Aparece esta janela e clicamos em Modify/Show System
Surge uma nova janela onde podemos personalizar a nossa grelha, ou seja, personalizar as distâncias sejam de pilares ou vigas.
Vigas
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
6
Neste momento temos de definir os materiais das vigas e dos pilares (betão).
Fazemos adicionar um novo material. Vamos criar o betão C20X25.
Betão C20X25:
- Peso de 25KN/m³ (2500Kg/m³) -Módulo de Elasticidade E=29GPa ou seja 29x10³ (C20/25)
-Coeficiente de Poisson 0,2 em
regime não fendilhado (Clausula 3.1.3 (4) do Eurocódigo 2)
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
7
Podemos criar mais materiais como aço A400 ou A500 e até mesmo outro tipo de betão, vamos desenhar a nossa estrutura com o comando à esquerda Draw Frame/Cable Object. Temos de desenhar da esquerda para a direita e de baixo para cima, caso contrário a estrutura mais tarde dá erro nas deformadas e não as desenha.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
8
Depois de desenharmos a nossa estrutura vamos definir as secções dos pilares e das vigas. Define/Section Properties/Frame Sections
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
9
Depois seleccionamos o tipo de material, neste caso concrete/betão e escolhemos a secção rectangular.
Vamos criar um pilar 30X40 e outro 50X40 de betão anteriormente criado C20X25.
Mais tarde se não tivermos a certeza se as secções estão bem definidas nos seus eixos, voltamos a este campo e substituímos os valores de cima para baixo e o de baixo para cima.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
10
Vamos criar agora as vigas 30X40 e 40X40 com betão C20X25.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
11
Agora vamos atribuir à nossa estrutura os apoios, vamos seleccionar em primeiro lugar os 4 locais onde se pretendem, recorrendo ao comando Select/Select/Pointer/Window.
Seleccionamos os 4:
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
12
Aparece o seguinte quadro:
Colocamos os vistos em todas as caixas para obtermos as rotações nos 3 eixos e seleccionamos o encastramento (símbolo da esquerda).
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
13
Agora vamos atribuir as barras verticais e horizontais o papel de vigas e pilares. Temos de clicar nas barras que pretendemos atribuir, vamos começar com os pilares, há que ter em conta a existência de dois tipos.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
15
Em mais pormenor observamos:
Nesta altura já temos a nossa estrutura com apoios e secções definidas.
NOTAR QUE NÃO SE DESENHOU A VIGA DE FUNDAÇÃO.
Agora vamos verificar se as secções estão bem atribuídas. Seleccionar View/Set Display Options:
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
16
Aparece o seguinte quadro com as opções que podemos ver enquanto trabalhamos.
MANUAL INICIAÇÃO – Fernando Almeida Pá gi na
17
Trocar as secções:Activa o modo de visualização em perspectiva.
Personaliza a perspectiva movendo sem largar o botão esquerdo do rato.
Secções desalinhadas, temos de voltar a trocar as secções (largura pelo comprimento).
MANUAL INICIAÇÃO – Fernando Almeida Pá gi na
18
Exemplo:Vista geral após revisão das secções com as vigas todas da mesma altura:
Para colocarmos o fundo branco ir a View/Set Display Options/White Color Back Objects. Para voltar ao fundo preto é só seleccionar View/Set Display Options/Objects.
Trocou-se
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
19
Para adicionar rótulas na estrutura. Seleccionamos o ponto onde a queremos com o comando Select/Select/Pointer/Window.
Agora vamos definir o tipo de rótula Assign/Joint/Constraints.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
20
O próximo passo é definir as cargas a atribuir. Seleccionar Define/Load Patterns.
Criar as seguintes cargas:
Criar as combinações de cargas afectadas do seu coeficiente de acréscimo/majoração. Permanentes X1,35
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
21
Seleccionar Define/Load Combinations. Criar as 4 seguintes combinações para análise:
MANUAL INICIAÇÃO – Fernando Almeida Pá gi na
22
Combinação 2 – Só SobrecargaMANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
23
Combinação 4 – Sismo da direita + COMB2
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
24
Aplicar como cargas distribuídas.
Carga Permanente 25KN/m (peso próprio)
Carga Variável ou Sobrecarga 21KN/m (Mobília, pessoas, veículos)
MANUAL INICIAÇÃO – Fernando Almeida Pá gi na
25
Resultado: Em pormenor: Valor da SobrecargaMANUAL INICIAÇÃO – Fernando Almeida Pá gi na
26
Em pormenor:MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
27
Com a fórmula de F (força) na horizontal: F=8Xh com h sendo a altura do piso em metros e F em KN.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
28
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
29
Estrutura sujeita ao sismo:
No primeiro piso a estrutura está sujeita a 24KN, ou seja, 8KN X 3m. No segundo piso a estrutura está sujeita a 48KN, ou seja, 8KN X 6m.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
30
Vamos correr agora a análise à estrutura fazendo RUN.
Selecciona-se as cargas sujeitas a análise, Sobrecarga, Carga Permanente e Sismo Esquerda.
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
31
Para vermos os diagramas seleccionar Display/Show Forces/Stresses/Frames/Cables
MANUAL INICIAÇÃO – Fernando Almeida
Pá
gi
na
32
Aspecto dos diagramas de momentos:
