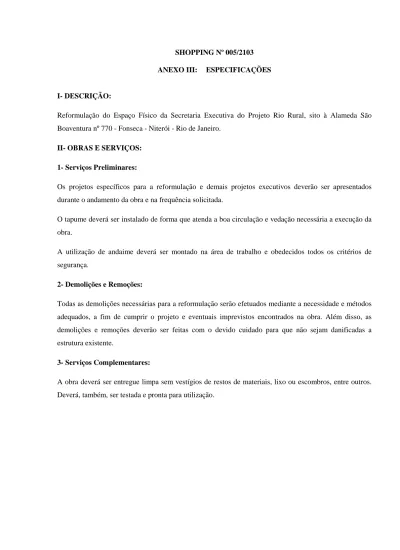

SHOPPING Nº 005/2103
ANEXO III: ESPECIFICAÇÕES
I- DESCRIÇÃO:
Reformulação do Espaço Físico da Secretaria Executiva do Projeto Rio Rural, sito à Alameda São
Boaventura nº 770 - Fonseca - Niterói - Rio de Janeiro.
II- OBRAS E SERVIÇOS:
1- Serviços Preliminares:
Os projetos específicos para a reformulação e demais projetos executivos deverão ser apresentados
durante o andamento da obra e na frequência solicitada.
O tapume deverá ser instalado de forma que atenda a boa circulação e vedação necessária a execução da
obra.
A utilização de andaime deverá ser montado na área de trabalho e obedecidos todos os critérios de
segurança.
2- Demolições e Remoções:
Todas as demolições necessárias para a reformulação serão efetuados mediante a necessidade e métodos
adequados, a fim de cumprir o projeto e eventuais imprevistos encontrados na obra. Além disso, as
demolições e remoções deverão ser feitas com o devido cuidado para que não sejam danificadas a
estrutura existente.
3- Serviços Complementares:
A obra deverá ser entregue limpa sem vestígios de restos de materiais, lixo ou escombros, entre outros.
Deverá, também, ser testada e pronta para utilização.
III - MEMÓRIA DE CÁLCULO
SERVIÇOS PRELIMINARES
1.1 01.050.0613-0
Mão-de-obra de arquiteto ou engenheiro coordenador, para serviços de consultoria de engenharia e arquitetura, inclusive
encargos sociais h 180,00
= 3 meses x 60 horas/mês
1.2 05.105.0029-0 Mão-de-obra de mestre de obras A, inclusive encargaos sociais h 660,00
= 3 meses x 220 horas/mês
1.3 05.105.0022-0 Mão-de-obra de apontador, inclusive encargaos sociais h 660,00
= 3 meses x 220 horas/mês
DEMOLIÇÕES
2.1 05.001.0073-0 Remoção de placas de piso vinílico ou de borracha sintética m2 244,00 = Área total
2.2 05.001.0021-0
Demolição a ponteiro, de base suporte, contrapiso, camada regularizadora ou de assentamento de tacos, cerâmicas e azulejos,
com espessura até 4cm. m2 244,00
= Área total
2.3 17.035.0030-0 Remoção de pintura a oleo, esmalte e vernizes m2 42,68
= Esquadrias de Madeira (janelas)
2.4 05.001.0008-0
Demolição de revestimento em argamassa de cimento e areia em
parede m2 18,00
= Parede : 9m de comprimento x 2m de largura
2.5 05.001.0015-0
Demolição de piso de ladrilho com respectiva camada de argamassa de assentamento, inclusive afastamento lateral dentro
do canteiro de serviço m2 4,30
= Piso do banheiro
2.6 05.001.0145-0 Arrancamento de aparelhos sanitários un 2,00
= Banheiro existente
2.7 05.001.0146-0
Arrancamento de bancada de pia/lavatório ou banca seca de até
1,00m de altura e até 0,80m de largura. un 1,00
= Banheiro existente
2.8 05.001.0023-0
Demolição manual de alvenaria de tijolos furados, inclusive empilhamento dentro do canteiro de serviço
m2 5,00 =Banheiro existente: 2 paredes de 1m de comprimento x 2,5m de
altura
2.9 05.001.0134-0
Arrancamento de portas, janelas e caixilhos de ar condicionado
ou outros un 6,00
= 2 portas do banheiro existente + 4 caixilhos de ar condicionado
2.10 05.001.0009-0
Demolição de revestimento em azulejos, ceramicas ou mármore
em parede, exclusivea camada de assentamento m2 43,48
CONTINUAÇÃO - DEMOLIÇÕES
2.11 05.001.0315-0
Ensacamento e transporte de escombros em sacos plásticos, desde
um pavimento elevado até o térreo, utilizando escada m3 30,05
= Demolições: ((244,00m² + 4,30m² + 43,48m²) x 0,03 m²/m³) + (244,00m² x 0,04 m²/m³) + ((18,00m² + 5,00m²) x 0,02 m²/m³)
2.12 05.001.0171-0
Transporte horizontal de material de 1a. categoria ou entulho, em
carrinhos, a 20,00m de distancia, inclusive carga a pá m3 30,05
= Demolições: ((244,00m² + 4,30m² + 43,48m²) x 0,03 m²/m³) + (244,00m² x 0,04 m²/m³) + ((18,00m² + 5,00m²) x 0,02 m²/m³)
PISOS E REVESTIMENTOS
3.1 13.301.0131-0
Contrapiso, base ou camada regularizadora, executada com argamassa de cimento e areia, no traço 1:4, espessura de 4cm
m2 248,30
= Área escritórios + Banheiros : 244,00m² + 4,30m²
3.2 13.330.0018-0
Assentamento de piso vinilico,exclusive esta, compreendendo regularização com argamassa de cimento e areia, no traço 1:4, lixamento mecanico com esmerial e limpeza com jato d´agua.
m2 244,00 = Área escritórios: 244,00m²
3.3 13.390.0048-0
Piso vinilico em ladrilhos de resina de pvc plastificante, com medidas em torno de 60x60cm, homogeneo, com 2,5mm de
espessura, extra, alto trafego m2 244,00
= Área escritórios: 244,00m²
3.4 13.330.0050-0
Revestimento de piso, com ladrilhos ceramicos esmaltados, com medidas em torno de 30X30cm e 8,5mm de espessura, destinados
a carga pesada, com resistencia a abrassão P.E.I.-III. m2 4,30
= Banheiros : 4,30m²
3.5 13.026.0010-0
Revestimento de paredes com azulejo branco 15x15cm, qualidade extra, assentes com nata de cimento comum, tendo juntas corridas
com 2mm, rejuntadas com pasta de cimento branco. m2 34,20
= Banheiros : 11,40m² x 3,00m de altura
APARELHOS
4.1 18.002.0070-0
Vaso sanitário de louça branca, tipo medio luxo, com caixa acoplada, inclusive rabicho cromado de 40cm, com saida de 1/2 ,
bolsa de ligação e acessórios de fixação. Fornecimento un 2,00 = Banheiros
4.2 18.007.0051-0
Duchinha manual, com registro de pressão 1/2 cromado, rabicho cromado, suporte branco, pistola branca, buchas e parafusos para
fixação. Fornecimento un 2,00
= Banheiros
4.3 18.002.0027-0
Lavatorio de louça branca de emtutir(cuba),tipo médio luxo, com ladrão, com medidas em torno de 52x39cm. Ferragens em material cromado: sifão 1680 1 x 1.1/4 ,torneira de pressão 1193 de 1/2
un 2,00 = Banheiros
CONTINUAÇÃO - APARELHOS
4.4 18.016.0030-0
Banca de aço inoxidavel de 2,00x0,55m,em chapa 18.304,com uma cuba de 500x400x200mm em chapa 20.304,valvula de escoamento tipo americana 1623,sifão 1680 1.1/2 x1.1/2 ,sobre apoios
un 1,00
= Cozinha
4.5 13.330.0023-0
Assentamento de bancadas ou ilhargas,com placas de marmore ou granito,exclusive estas,em superficie em osso,com nata de
cimento sobre argamassa de cimento, areia e saibro m2 0,90
= Banheiros
4.6 18.082.0050-0
Banca de granito cinza andorinha, com 3cm de espessura, com abertura para 1 cuba (exclusive esta), sobre apoios de alvenaria de
meia vez e verga de concreto, sem revestimento. Fornecimento m2 0,90
= Banheiros
4.7 15.004.0105-0
Instalação e assentamento de vaso sanitário individual e valvula de descarga (excl.estes) em pavimento terreo, compreendendo:
instalação hidráulica com 2,00m tubo pvc 50mm, com conexões un 2,00
= Banheiros
4.8 15.004.0059-0
Instalação e assentamento de duchinha manual para banheiro (exclusive o fornecimento do aparelho e isolamento),
compreendendo: 3,00m de tubo de pvc de 25mm e conexões. un 2,00
= Banheiros
4.9 15.004.0063-0
Instalação e assentamento de lavatório de 1 torneira (exclusive o fornecimento do aparelho), compreendendo: 3,00m de tubo de PVC de 25mm, 2,00m de tubo de pvc de 40mm, rabichos e conexões
un 2,00
= Banheiros
4.10 15.004.0170-0
Ralo seco (simples) de pvc (100X53)x40mm, com grelha, compreendendo: efluente de 40mm soldavel em pvc, com 2,00m de extensão e ligação ao ralo sinfonado. Fornecimento e Instalação
un 2,00 = Banheiros
ALVENARIA E DIVISÓRIAS
5.1 12.003.0100-0
Alvenaria de tijolos ceramicos furados
10x20x30xm,complementada com 20% de tijolos de
10x20x20cm,assentes com argamassa de cimento e saibro, no
traço 1:8, em paredes de uma vez m2 7,70
= Parede banheiro e fechamento de vãos de ar condicionado: (1,5m comprimento x 3m altura) + (4x (1,0m comprimento x 0,80m altura) => 4,50m² + 3,20m²
5.2 13.001.0026-0
Emboço com argamassa de cimento e areia,no traço 1:3 com 2cm de espessura,inclusive chapisco de cimento e areia,no traço 1:3, com 9mm de espessura
m2 30,20 = Parede banheiro, fechamento de vãos de ar condicionado e
troca emboço parede: (1,5m comprimento x 3m altura) + (4x (1,0m comprimento x 0,80m altura) + (9,0m comprimento x 2,0m de altura) => 4,50m² x 2 lados + 3,20m² + 18,0m²
CONTINUAÇÃO - ALVENARIA E DIVISÓRIAS
5.3 12.015.0060-0
Parede divisória com 35mm de espessura, constituida de painel cego até altura de 1,10 e acima de 2,10m, com vidro entre 1,10 e
2,10m (exclusive este) revestida de laminado melaminico. m2 174,24
= (108,90m comprimento x 1,10m altura) + (108,90m comprimento x 0,50m altura) = > 119,79m² + 54,45m²
5.4 14.004.0025-0
Vidro plano transparente, comum, de 6mm de espessura.
Fornecimento e Colocação m2 108,90 = (108,90m comprimento x 1,00m altura) = 108,90m²
ESQUADRIAS
6.1 12.013.0010-0
Parede divisória em modulos tipo folha de porta de compensado, folheado nas 2 faces, de 60,70 ou 80x210cm, espessura de 35mm,
montantes em aço naval. Inclusive portas, exclusive ferragens. m2 20,58
= 14 portas medindo 0,70m de largura x 2,10m de altura = 14 x 1,47m²
6.2 14.007.0101-0
Ferragens p/portas divisórias,1 folha,revestimento madeira ou laminado vinilico,constituido o fornecimento sem colocação de: fechadura, cilindro central em latão, acabamento cormado, macaneta tipo bola e espelho circular.
un 14,00 = 14 portas
6.3 14.006.0014-0
Porta de madeira de lei em compensado de 60x210x3cm folheadas 2 faces, aduela de 13x3cm e alizares de
5x2cm,exclusive ferragens. Fornecimento e Colocação
un 2,00 = 2 portas 6.4 14.007.0060-0
Ferragens de portas madeira 1 folha, abrir, para banheiro, constando do fornecimento sem colocação de: fechadura tipo tranqueta, trinco reversivel, latão, acabamento cromado - maçaneta tipo alavanca.
un 2,00 = 2 portas
6.5 05.105.0012-0
Mão-de-obra de carpinteiro de esquadrias, inclusive encargos
sociais. h 660,00
= 3 meses x 220 horas/mês
6.6 05.105.0016-0 Mão-de-obra de ajudante, inclusive encargaos sociais h 660,00
= 3 meses x 220 horas/mês
PINTURA
7.1 17.018.0060-0
Preparo de superfícies novas, com revestimento liso interno ou externo, inclusive uma demão de selador acrílico, duas demãos de
massa acrílica e lixamentos necessários. m2 360,00 = Área total: 120,00m comprimento x 3,00m altura
7.2 17.018.0031-0
Pintura com tinta latex, classificação premium ou standard (NBR 15079), fosco aveludada em revestimento liso, interior,
acabamenteo de alta classe, em três demãos e mais uma demão. m2 360,00
CONTINUAÇÃO - PINTURA
7.3 17.018.0041-0
Uma demão adicional de pintura de acabamento nos serviços dos
itens 17.018.0020 e 17.018.0031 m2 360,00
= Área total: 120,00m comprimento x 3,00m altura
7.4 17.017.0130-0
Repintura interna ou externa sobre madeira com tinta oleo brilhante ou acetinada, sobre fundo sintético nivelador, inclusive
este, com lixamente e duas demãos de acabamento. m2 42,68
= Esquadrias de Madeira (janelas)
INSTALAÇÕES ELETRICAS, TELEFONIA E DADOS
8.1 15.003.0600-0
Rodapés metalicos, calha tripla, para instalações eletricas, telefonica e dados, construidos em chapa de aço pre galvanizado,
inclusive todos os acessórios, montagem, e caixas para 4 tomadas. m 120,00 = Perímetro total
8.2 15.010.0042-0
Cabo telefonico topo CI (para instalações internas primárias) para
30 pares. Fornecimento e colocação m 120,00
= Perímetro total
8.3 15.008.0020-0
Fio de cobre com isolamento termoplástico, antichama, compreendendo: preparo, corte e enfiação, na bitola de 2,5mm
2,450/750v.Fornecimento e colocação m 120,00
= Perímetro total
8.4 15.008.0025-0
Fio de cobre com isolamento termoplástico, antichama, compreendendo: preparo, corte e enfiação, na bitola de 4,0mm
2,450/750v.Fornecimento e colocação m 20,00
= Perímetro total
8.5 -
Cabo UTP 4 pares, categoria 5e homologado pela ANATEL e projetado conforme normas EIA/TIA 568, certificado UL (Underwriters Laboratories), na cor azul ou cinza, fabricação Furukawa, AMP, Nexans ou equivalente
m 3.600,00 = Perímetro total x 30 pontos de dados
8.6 -
CONECTOR FEMEA CAT.5e, suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI-EIA/TIA-862,ATM, Vídeo, Sistemas de Automação Predial e todos os protocolos LAN anteriores, para cabeamento horizontal ou secundário, uso interno, em conformidade com a Diretiva Européia RoHS, performance garantida para até 4 conexões em canais de 100 metros, terminais de conexão em bronze fosforoso estanhado, padrão 110 IDC, para condutores de 22 a 26 AWG, permitindo a instalação em ângulos de 180º, vias de contato produzidas em bronze fosforoso com camadas de 2,54 m de níquel e 1,27 m de ouro, corpo em termoplástico de alto impacto não propagante à chama (UL 94 V-0), para caixa de piso padrão MEGA. Fab. FURUKAWA, AMP, Nexans ou equivalente. Inclusive grimpagem e certificação dos pontos
un 30,00
CONTINUAÇÃO - INSTALAÇÕES ELETRICAS, TELEFONIA E DADOS
8.7 -
Patch Cord/Pc - UTP 4 pares Cat. 5e AZUL (rede) 2,5m com cobre eletrolítico, flexível, nú, formado por 7 filamentos de diâmetro nominal de 0,20mm, isolamento em poliolefina e capa externa em PVC não propagante a chamaperformance do canal garantida para até 4 conexões em canais de até 100 metros, suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI-EIA/TIA-862, ATM, Vídeo, Sistemas de Automação Predial e todos os protocolos LAN anteriores, capas termoplásticas protetoras coloridas ("boot") injetadas para evitar "fadiga no cabo" em movimentos na conexão e que evitam a desconexão acidental da estação com o mesmo dimensional do conector RJ45 plug e sua estrutura evita o fisgamento por ser sobreposta a trava do plug, conectores RJ-45 com garras duplas que garantem a vinculação elétrica com as veias do cabo, montado e testado 100% em fábrica. Fab. FURUKAWA, AMP, Nexans ou equivalente.
un 30,00
= Pontos de dados
8.8 -
Rack 36Us x 19” em chapa de aço e porta com visor em vidro temperado fumê com chave, com duas bandejas fixas, sistema de
ventilação, duas réguas com 8 tomadas padrão brasileiro. un 1,00
= Gerenciamento dados
8.9 -
Patch panel de 24 portas do tipo RJ 45, performance do canal garantida para até 4 conexões em canais de até 100 metros, suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI-EIA/TIA-862, ATM, Vídeo, Sistemas de Automação Predial, e todos os protocolos LAN anteriores, fornecido com guia de cabos traseiro em material termoplástico UL V94-0 de alto impacto com fixação individual dos cabos, painel frontal em material plástico de alto impacto e chapa de aço com porta etiquetas para identificação e porta ícones (cores), folheto de montagem em português, proteção em acrílico, contatos IDC com ângulo de 45° para melhor desempenho elétrico, RJ45 fêmea fixado a circuito impresso, contatos RJ-45: Bronze fosforoso com 50µin (1,27µm) de ouro e 100µin (2,54µm) de níquel. Fab. FURUKAWA, AMP, Nexans ou equivalente.
un 2,00
= Gerenciamento dados
8.10 - Bandeja Fixa 600mm Red Tec para Rack 19 un 2,00
= Gerenciamento dados
8.11 - Gerenciador de cabo com velcro un 30,00
= Pontos de dados
8.12 - Frente Falsa para Rack 19 2U Grafite un 30,00
= Pontos de dados
8.13 15.005.0207-0
Instalação e assentamento de ar condicionado tipo split de 36000 BTU'S,com 1 condensador e 1 evaporador,(vide fornecimento do
aparelho na familia 18.030) inclusive acessórios de fixação un 6,00
= Climatização dos 3 ambientes
8.14 18.030.0008-0
Condicionador de ar tipo Split 36000 BTU'S compreendendo 1 condensador e 1 evaporador(vide instalação, assentamento e
interligações familia 15.005). Fornecimento un 6,00 = Climatização dos 3 ambientes
CONTINUAÇÃO - INSTALAÇÕES ELETRICAS, TELEFONIA E DADOS
8.15 05.105.0013-0 Mão-de-obra de eletricista, inclusive encargaos sociais h 660,00
= 3 meses x 220 horas/mês
8.16 05.105.0016-0 Mão-de-obra de ajudante, inclusive encargaos sociais h 660,00
= 3 meses x 220 horas/mês
SERVIÇOS COMPLEMENTARES
9.1 05.001.0370-0 Limpeza de aparelhos sanitários, inclusive metais un 4,00
= Vasos sanitários e cubas do banheiro
9.2 05.001.0386-0 Limpeza de pisos vinilicos m2 244,00
= Área escritórios: 244,00m²
9.3 05.001.0385-0 Limpeza de paredes revestidas de ceramicas ou azulejos m2 34,20
= Banheiros : 11,40m² x 3,00m de altura
9.4 05.001.0393-0 Limpeza em parede revestida com chapas laminadas. m2 194,82
= Divisórias e portas para divisórias = 174,24m² + 20,58m²
9.5 05.001.0350-0 Limpeza de vidros, feita nos dois lados, contando um lado. m2 108,90
= (108,90m comprimento x 1,00m altura)
