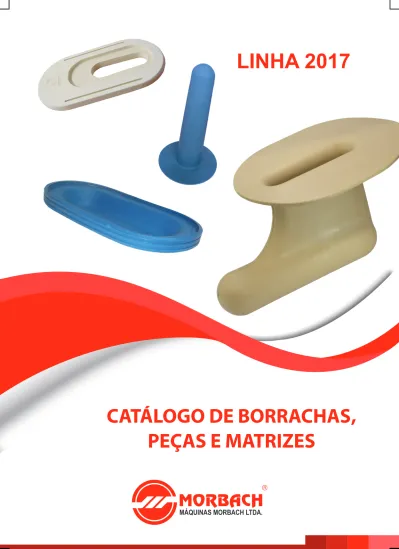

LINHA 2017 CATÁLOGO DE BORRACHAS, PEÇAS E MATRIZES

(1)

R

CATÁLOGO DE BORRACHAS,

PEÇAS E MATRIZES

(2)

Indice

Máquina sorveteira (Morbach) M-102 / Máquina boca de sapo sorveteira M-103 1

Prensa de colar solas M-96 e M-106 Morbach 1

Máquina boca de sapo Morbach M-06 troca rápida 2 e 3

Máquina boca de sapo Morbach M-06 convencional 3 e 4

Máquina boca de sapo Morbach M-06 vácuo 4

Máquina boca de sapo modelo Unipeg 7

Máquina boca de sapo modelo MT123 8

Máquina boca de sapo Master 8

Máquina sorveteira M-02 9

Máquina de dublar com mesa rotativa M-45 14

Máquina de asperar modelos CD 3 TS e CD 96 TS 15

Máquina de dividir couro AD 410 e AD 470 15

Máquina de virar cortes 15

Calçados de borracha e silicone 16

Vaporizador Modelo Tr35 15

Reativador e vaporizador modelo TR35 e RVB 1702 e RVB 1802 15

Máquina de cambre de borrachão M-22D e M-22ED 13

Máq. estirar cano de bota M-8 13

Máq. de conformar bico M-42 13

Máquina de conformar mocassim M-76 13

Máquina estirar mocassim (Tecnomaq) - Modelo MT04 vap 14

Peças secador / reativador 14

Máquina de conformar contraforte USM 12

Máquina de cambre de facão M-22S e M-22D 12

Prensa de gaveta 10

Prensa hidráulica (Chen Feng) 10

Máquina de conformar contraforte M-11 e M-98 10 e 11

Cones diversos 9

Máquina de conformar contraforte M-12 11

Máquina de conformar contraforte SZ 11

Máquina boca de sapo mod. MB306 e P24 5

Máquina boca de sapo Iron Fox 6

Máquina boca de sapo SZ modelo 210 / 212 / 214 / 216 / 218 6 e 7

Máquina boca de sapo Morbach M-07 e mod. MB307 5

Máquina de montar bico 16

Máquina de montar enfranque 17

Máquina de montar bico 17

Tijolo de borracha 17

Capa p/ botão de acionamento do balancim 17

(3)

Máquinas de colar solas Morbach

Máquina sorveteira Morbach M-

Máquina boca de sapo sorveteira Morbach

M-165

133

197

Tipo Cód. Ref. Dureza Azul 8958 --- 40 Marrom 8142 24805 35 Verde 8639 --- 30

Diafragma para máquina M-102 / M-103 infantil

260

160

Tipo Cód. Ref. Dureza Azul 8957 --- 40 Creme 4266 23315 35 Verde 6580 23945 30

Diafragma para máquina M-102 / M-103

240

265

160

260

Tipo Cód. Ref. Dureza Azul 10873 24896 40 Marrom 10112 --- 35

Diafragma para máquina M-102 / M-103 G

Prensa de colar solas M-

e M-

Morbach

Referencia: 4246 Código: 4427 Almofada p/ prensa M96 / M106 Nº4 Referencia: 2388 Código:509 Borracha p/ almofada M96 / M106 Nº4 215 A A 400 19,5

1

266 A A 130 10,5 A B C

Tipo Cód. Ref. Dimensões(mm) A x B x C Normal 512 4332

Alta 7150 24626

Proteção lateral p/ almofada M96 / M106 Nº4

25 x 185 x 230 50 x 185 x 230

Tipo Cód. Ref. Dimensões(mm) A x B x C Azul 510 7132 Cinza 6270 4321 Diafragma p/ prensa M96 e M106 A 50 X 268 X 472 B C

(4)

A A 75 268 472 Referencia: 8299 Código: 6309

Diafragma p/ prensa M96 e M106 - Profundo

275 A A

60

Referencia: 4323 Código: 511

Lamina interna p/ prensa M96 / M106

460

Máquinas de colar solas Morbach

Máquina boca de sapo Morbach M-

troca rápida

Tipo Cód. Ref. Dimensões(mm) A x B x C Nº2 6373 12896 Maciça Nº2 7444 13562 Nº3 6474 15897 Almofada p/ prensa M-06 Nº 2 C B A 30 x 215 x 395 36,5 x 135 x 225 50,5 x 1185 x 240 A B C _{Nº 3 6473 15896}

Proteção lateral p/ almofada

Nº 2 6375 12897

Tipo Cód. Ref. Dimensões(mm) A x B x C

105 310 490 A B C Diafragma p/ prensa M6

Troca rápida profundo Referencia: 13554 Código: 6385 Diafragma p/ prensa M6 Troca rápida Referencia: 13025 Código: 6380 Lamina interna p/prensa M06 troca rápida Referencia: 13346 Código: 6381 250 430 54

Lamina interna p/prensa M06 troca rápida - conformada

60,5 245 180 355 430 Referencia: 14800 Código: 6443 Almofada Nº3 Almofada Nº2 134 114 285 10 132 37 Referencia: 15898 Código: 6475 Borracha p/ prensa M06 - Nº3

2

(5)

Vaqueta p/prensa M06 troca rápida - conformada

260

415

50

Batente de borracha p/ Prensa M06

M6

5

23,7

13,3

Máquina boca de sapo Morbach M-

convencional

Tipo Cód. Ref. Dimensões(mm) A x B x C Normal 6216 1538 Maciça 6315 9249 Almofada p/ prensa M-06 Rebaixada 6314 9245 Rebaixada maciça 6366 10738 Referencia: 6859 Código: 7374 Almofada p/ prensa M06 Nº1 - alumínio

12,5 34,5 370 285 7 130 175 14,5 Referencia: 6926 Código: 6293 Borracha p/ prensa M06 - Nº1 131 100 284 133,5 50,5 20 x 195 x 365 B C A

Tipo Cód. Ref. Dimensões(mm) A x B x C Normal 6275 5324

Infantil 6253 3461

Alta 9120 24625 A B C 25,5 x 130 x 225 25,5 x 105 x 145 A B C Referencia: 6985 Código: 6295

Proteção lateral p/ almofada Nº1 chapa / borracha

35 x 195 x 365

(6)

4

Tipo Cód. Ref. Dim.(mm) A x B x C

Diafragma p/ prensa M6 63,5 x 315 x 499 Azul 6214 1535 Cinza 9263 --- A B C 105 310 490 Diafragma p/ prensa M6 Profundo Referencia: 5995 Código: 6283 3,7 245 430

Lamina interna p/prensa M06 Referencia: 1537 Código: 6215 245 3,7 425 Vaqueta p/prensa M06 Referencia: 3125 Código: 7735 Referencia: 1564 Código: 6230

Batente de borracha p/ Prensa M06

M6

5

23,7

13,3

Máquina boca de sapo Morbach M-

vácuo

75

510

330

Diafragma p/ prensa M6 - Vácuo

Vaqueta p/prensa M06 - Vácuo

Referencia: 7741 Código: 13878 10,35 Ø4,2 5 245 170

Lamina p/ prensa M06 - Vácuo Referencia: 1721 Código: 6235 3,2 420 175 245 C B A Referencia: 12896 Código: 6373 : Almofada p/ prensa M-06 Nº 2 36,5 135 225 Referencia: 12897 Código: 6375

(7)

Máquina boca de sapo mod. Mb

e P

Almofada p/ prensa M-06 B C A 130 25,5 225

Proteção lateral p/ almofada borracha

Tipo Cód. Ref. Dim.(mm) A x B x C

Diafragma p/ prensa M6 63,5 x 315 x 499 Azul 6214 1535 Cinza 9263 --- A B C 105 310 490 Diafragma p/ prensa M6 Profundo Referencia: 5995 Código: 6283

Máquina boca de sapo Morbach M-

e mod.MB

Almofada p/ prensa M07 30,5 ₇₈ ₁₂₇ 215 395 Referencia: 13015 Código: 6379 36,5 135 225 Referencia: 12897 Código: 6375

Proteção lateral p/ almofada Nº2 / M7 - Chapa borracha

Referencia: 10729 Código: 6362 Diafragma p/ prensa M7 20 260 460 440 412 235 206 17,5

Lamina interna p/ prensa M07 Referencia:10730 Código: 6363

240

442

30

Lamina interna p/prensa M07 conformada

Tipo Cód. Ref. Dimensões(mm) A x B x C Normal 6216 1538 Maciça 6315 9249 Rebaixada 6314 9245 Rebaixada maciça 6366 10738 20 x 195 x 365 35 x 195 x 365

5

(8)

6 Máquina boca de sapo Iron Fox

Almofada p/ prensa M07 30,5 ₇₈ ₁₂₇ 215 395 Referencia: 13015 Código: 6379 36,5 135 225 Referencia: 12897 Código: 6375

Proteção lateral p/ almofada Nº2 / M7 - Chapa borracha

440 412

235 206

17,5

Lamina interna p/ prensa M07 Referencia:10730 Código: 6363 20 260 460 Referencia: 14941 Código: 6449

Diafragma p/ prensa Iron

Máquina boca de sapo SZ modelo

Tipo Cód. Ref. Dimensões(mm) A x B x C Sz 6486 16769

Sz c/raio 6584 24313 Sz c/raio feminino 7604 24736 Sz c/raio infantil 7998 24798

Almofada para prensa

SZ C/RAIO FEMININO SZ C/RAIO INFANTIL SZ C/RAIO SZ A B C 30 x 180 x 405

Tipo Cód. Ref. Dimensões(mm) A x B x C Sz 6488 16770 Sz pequena 6566 22236 Borracha p/ almofada A B C A B C

Tipo Cód. Ref. Dimensões(mm) A x B x C Sz 6494 16771

Alta Sz 8393 24630 Alta Sz - silicone 6578 23922 Sz - infantil 9100 23921

25,5 x 155 x 225

(9)

7

Diafragma p/ prensa Sazi

27,5 255 455 A A 90 459 259 Referencia: 15985 Código: 6476

Diafragma p/ prensa Sazi profundo

440 412

235 206

17,5

240

442

30

Lamina interna p/prensa M07 conformada Referencia: 3439 Código: 6250 38 445 235

Lamina interna p/ prensa Sazi conformada

Máquina boca de sapo modelo Unipeg

Tipo Cód. Ref. Dimensões(mm) A x B x C Verde 10918 --- Marrom 10917 --- Azul 6254 3471 Cinza 6548 20101 Diafragma multifuncional 20 X 260 X 460 A B C A A 90 459 259 Referencia: 4105 Código: 6268

Diafragma multifuncional profundo aba grossa azul

440 412

235 206

17,5

240

442

30

(10)

Máquina boca de sapo modelo MT

Tipo Cód. Ref. Dimensões(mm) A x B x C Dureza Verde 10918 --- Marrom 10917 --- Azul 6254 3471 Cinza 6548 20101 Diafragma multifuncional 30 Shore 35 Shore 40 Shore 50 Shore 20 X 260 X 460 A B C A A 90 459 259 Referencia: 4105 Código: 6268

440 412

235 206

17,5

240

442

30

Máquina boca de sapo Master

Tipo Cód. Ref. Dimensões(mm) A x B x C Dureza Verde 10918 --- Marrom 10917 --- Azul 6254 3471 Cinza 6548 20101 Diafragma multifuncional 30 Shore 35 Shore 40 Shore 50 Shore 20 X 260 X 460 A B C A A 90 459 259 Referencia: 4105 Código: 6268

240

442

30

(11)

Máquinas sorveteiras

Tipo Cód. Ref. Dim.(mm) A x B x C Mini / GR 6471 15544

Mini azul 666 14284 Mini marrom 6278 5544 Mini marrom fino 7149 24562 Mini Macio verde 6499 18566 Mini GG recortada 6244 2564 Mini pequeno 6241 2514 Baby 6308 8201 GG Nº1 6300 7386

Cone de borracha p/ prensa M02 CLD, CLD infantil, CLD baby e convencional GG

A C B Ø135 x Ø240 x 470 Ø85 x Ø195 x 260 Ø150 x Ø250 x 340 Ø245 x Ø310 x 480

Tipo Cód. Ref. Dim.(mm) A x B x C Mini GG Azul 6479 16418

Mini GG creme 6485 16736

Cone de borracha M-02 CLD GG

Tipo Cód. Ref. Dim.(mm) A x B x C Pequeno 6212 1534

Intermediário 6350 9254 Grande 6205 1532

Cone de borracha M-02 convencional G

Ø88 x Ø240 x 390 Ø135 x Ø295 x 470 Ø150 x Ø200 x 340 Ø180 x Ø250 x 400 Ø186 x Ø250 x 490

9 Cones diversos

Cone borracha p/ prensa M02 - Shoemac - pequeno

Referencia: 4702 Código: 8119 Cone borracha p/ prensa M02 - Shoemac - grande

Referencia: 4706 Código: 7660 Cone borracha p/ prensa M02 - Burgo

Cone borracha para prensa M-02 médio Máquina sorveteira modelo 200

Referencia: 4705 Código: 9703 160 225 460 Referencia: 1533 Código: 6210 225 290 480

Cone borracha para prensa M-02 GG Nº2 Máquina sorveteira modelo 202

Cone borracha para prensa M-02 mini creme Modelos MT122P e MT522

(12)

10 Prensa de gaveta

Vaqueta p/ prensa Gaveta Referencia: 14965 Código:7535 430 140 260 Referencia: 14821 Código: 6445

Diafragma p/ prensa gaveta A A

430

140

260

Prensa hidráulica Chen Feng

Almofada p/ prensa hidráulica

Referencia: 16116 Código: 6477 Calço de borracha p/ prensar tênis

Máquina de conformar contraforte M-

e

Tipo Cód. Ref.

Borracha 7236 155 Silicone 11244 ---

Matriz gelada M11 / M98 curta c/ estrutura

Matriz gelada M11/M98 completa borracha - curta

Referencia: --- Código: 11900

Matriz gelada M11/M98 completa borracha - longa

Matriz gelada M11 / M98 completa alumínio / silicine alta (110mm) - Silicone

Matriz gelada M11 / M98 curta Alumínio polido

Matriz quente M11 curta completa Aluminio / teflon

Tipo Cód. Ref. Dimensões(mm) A x B x C (Longa) silicone 6198 162

(Curta) silicone 6311 8319

Matriz quente M11 c/estrutura

(Longa) Borracha 6290 6876 (Curta) Borracha 6292 6878 80 x 182 x 167 80 x 154 x 167 A C B

(13)

Tipo Cód. Ref. Dimensões(mm) A x B x C (Curta) Alumínio c/ teflon 3760 22

(Curta) Alumínio polido 9021 132

Matriz quente M11 / M98

(Longa) Alumínio c/ teflon 12881 69

(Longa) Alumímio polido 10471 189

44 x 80 x 114 40,5 x 80 x 36 44 x 80 x 114 40,5 x 80 x 36 A B C

S/estr. curta silicone 3877 16863 S/estr. curta borracha 6565 22227

Matriz quente M98 80 x 117 x 121 A B C

11 Máquina de conformar contraforte

M-80

1

17

121

Matriz quente M98 curta s/ estrutura silicone

44 80 1 14 Matriz quente M11 / M98 Referencia: 22 Código: 3760 250 170 Referencia: 24265 Código: 6501 Diafragma de borracha M12 Referencia: --- Código: 11787

Matriz gelada M12 - Alumínio

Borracha p/ fixação do cabedal

Máquina de conformar contraforte SZ

Matriz quente p/ máquina SZ com estrutura - Silicone

Matriz quente p/ máquina SZ com estrutura - Borracha

(14)

Máquina de conformar contraforte USM

Referencia:188 Código: 12526

Matriz quente USM s/ estrutura - Silicone

Matriz gelada USM 537 completa curta - alumínio borracha

Matriz gelada USM 537 completa longa - alumínio borracha

Matriz gelada USM 538 completa curta - alumínio borracha

12 Máquina de cambre de facão M-

S e M-

D

75° 85° 65°

20mm 85º borracha 13776 246 16mm 75º borracha 13774 9358 Conformador M22 16mm 85º borracha 13775 9260 16mm 65º borracha 10861 14805 B C A Tipo Cód. Ref. Dimensões(mm) A x B x C 18mm 85º borracha 12449 268 12mm 75º borracha 11428 9316 Matriz M22 12mm 85º borracha 13778 9259 12 ou 18 x 347 x 437,5 12mm 65º borracha 10862 14804 12mm 85º polido 11436 24369 C B A 16 ou 20 x 345 x 437,5 16mm 85º polido 9873 12363 16mm 75º gelado 12979 20218 16mm 85º gelado 4318 21471 16mm grau indefinido borracha * 12mm 85º silicone 8535 24225 12mm grau indefinido* 10859 --- 18mm grau indefinido* 12976 --- 10913 20mm grau indefinido borracha * 12975 24227

* Angulo fabricado conforme modelo. * Angulo fabricado conforme modelo. Tipo Cód. Ref. Ferramental 75º facão simples 12548 23515

Ferramental 85º facão simples 5478 23514

Ferramental M22 Ferramental grau indefinido* M22 simples 10871 ---

Ferramental direito 85º facão dupla 5408 23518

Ferramental direito com grau indefinido* M22 dupla 10855 ---

Ferramental esquerdo 75º M22 facão dupla (máq. antiga) 12579 ---

Ferramental esquerdo 85º M22 facão dupla 7929 5702

Ferramental esquerdo com grau indefinido* M22 facão dupla 10854 ---

(15)

13

Tipo Cód. Ref. Dimensões(mm) A x B x C Pequeno 6299 7228

Pequeno maciço 6586 24738

Conformador de borracha M22E

130 x 132,5 x 195

A C

B

Tipo Cód. Ref. Dimensões(mm) A x B x C Grande 2672 7164

Grande maciço 6406 14233

Conformador de borracha M22E

130 x 132,5 x 195

Máquina de cambre de borrachão M-

ES e M-

ED

140

155

253

Conformador superior M22-E (Inox) pequeno

145

175 165

Referencia: 1114Código: 2637

Conformador superior M22-E (Inox) grande

A C

B

Referencia: 5210 Código:9709 Referencia: --- Código:11280

Matriz p/ máquina M42 antiga

Matriz p/ máquina M42 nova

Referencia: 4975 Código:5746

Conjunto cana de bota - alumínio

Máq. estirar cano de bota M-

Máq. de conformar bico

M-A A 10 Ø185 80 Referencia: 13727 Código: 6388 Diafragma p/ máquina de conformar mocassim M76

Máquina de conformar mocassim

M-Referencia: 13419 Código: 10193

Matriz p/ máquina conformar mocassim M76

(16)

14 Máquina estirar mocassim Tecnomaq - Modelo MT

vap

Matriz para máquina de conformar mocassim - Tecnomaq

Peças Secador reativador

Talisca p/ secador e reativador Pá de forno Morbach 38 30 15 15,87 290 10 410 362 441 22 750 160 90,75 257 54,5 257 90,75 80 24,6 Referencia:19067 Código: 7139

Talisca p/ secador e reativador Pá p/ forno secador - TC 775 370 35 370 12 7,7 ₁12 690 65 165 230 165 65 94 320 50 56 11 6,8 140 25 Referencia:19068 Código: 7766

Talisca p/ secador e reativador Pá p/ forno secador - MT

24

Talisca p/ secador e reativador Pá p/ forno secador - SZ

Máquina de dublar com mesa rotativa M-

Ø700

5

Referencia: 14475 Código: 6441 Dureza:

(17)

15

1 1 2,5 655 290 18 1 16 120 619 300,5 619 Referencia:22946 Código: 6568

Junta p/ máquina de vaporizar Tr35 - silicone 5,7 180 245 5,7 150 210 Referencia: --- Código: 8286

Borracha p/ máquinaq reativadora TR35 silicone

Reativador e vaporizador modelo TR

e RVB

Vaporizador modelo TR

Borracha p/ máquinaq reativadora RBB 1702 / RVB 1802 silicone

Garra p/ fixar calçados c/ inserto de alumínio

Máquina de asperar modelos CD TS e CD

TS

78,5° 31 18 5 5 14 27,3 37,5 13 13 15,7 4,3 78,3° A 49,5 17,7 2,3 3,3 DETALHE - A Referencia: 24512 Código: 6588

Garra p/ fixar calçados

Máquina de dividir couro AD

e AD

Tipo Cód. Ref. Dureza

410mm 12454 14984 470mm 12456 19943

Revestimento rolo máquina de dividir

Máquina de virar cortes

500

20

8

(18)

16

C/ encaixe p/ o salto 6439 14330

Silicone 6199 658

Calço de borracha Peças feitas sob medida

Calços de borracha e silicone

Tipo Cód. Ref. Dimensões(mm) A x B x C Alto 6389 13788

Baixo 6390 13789

Calço de borracha p/ prensa taloneira Peças feitas sob medida Referencia:6684 Código: 6288 Calço de borracha 1/2 pé s/ encaixe para o salto _{Referencia:15034 Código: 6459} Calço de borracha pé inteiro

Máquina de montar bico

Tipo Cód. Ref. Dimensões(mm) A x B x C Silicone grande 6196 96

Borracha grande 6447 14924

Batente p/ máquina de montar bico Ø63,5 X 46,5 X 18 A B C Tipo Cód. Ref. Dimensões(mm) A x B x C Silicone médio 6197 100

Borracha médio 6496 17204

Batente p/ máquina de montar bico Ø51 X 43,5 X 18 A B B Tipo Cód. Ref. Dimensões(mm) A x B x C Silicone pequeno 6457 14985

Borracha pequeno 6500 18763

Batente p/ máquina de montar bico Ø35 X 55 X 18 A C C B A Tipo Cód. Ref. Dimensões(mm) A x B Dureza Pequeno 7946 24731

Pequeno 13186 ---

Grande 7947 24732

Grande 13187 ---

Batente p/ máquina de montar bico - Borracha Ø31 X 45 50 Ø31 X 45 78 Ø45 X 45 50 Ø45 X 45 78 Referencia: 22222 Código: 6564 Dureza:

Batente p/ máquina de rebater planta - borracha - grande

(19)

Máquina de montar enfranque

Referencia: 22875 Código: 6567 Dureza:

Calço p/ máquina de fechar enfranque Borracha

17 Máquina de montar bico

Dim.(mm) A x B x C Cód. Ref. 3 x 280 x 445 6470 15532 4 x 240 x 480 6404 14203 6 x 300 x 500 6465 15271 10 x 260 x 360 6397 13856 44 x 165 x 340 6556 21173 6 x 305 x 445 6353 9701 44 x 165 x 340 6573 23676 Lamina de borracha Dim.(mm) A x B x C Cód. Ref. 2 x 300 x 300 6354 9882 3 x 280 x 445 6472 15599 4 x 300 x 600 6400 13986 6 x 305 x 445 6281 5882 6 x 300 x 500 6399 13985 4 x 240 x 480 6277 5506 10 x 260 x 360 6287 6456 Lamina de silicone A B C A B C

Tipo Cód. Ref. Dimensões(mm) A x B x C Dureza menor 6203 1515 Maior 9297 --- 45 Shore Tijolo de borracha 103 x 150 x 310 110 x 145 x 400
