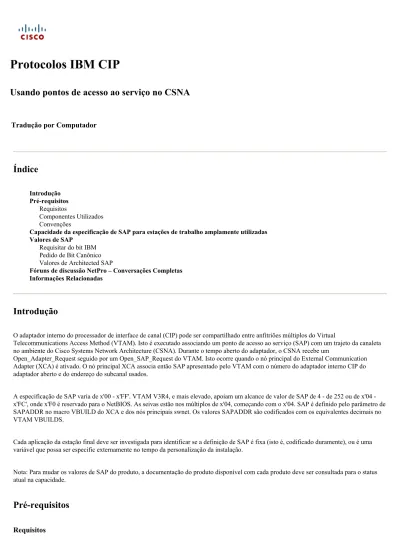

Protocolos IBM CIP

Usando pontos de acesso ao serviço no CSNA

Tradução por Computador

Índice

Introdução Pré-requisitos Requisitos Componentes Utilizados Convenções

Capacidade da especificação de SAP para estações de trabalho amplamente utilizadas Valores de SAP

Requisitar do bit IBM Pedido de Bit Canônico Valores de Architected SAP

Fóruns de discussão NetPro – Conversações Completas Informações Relacionadas

Introdução

O adaptador interno do processador de interface de canal (CIP) pode ser compartilhado entre anfitriões múltiplos do Virtual

Telecommunications Access Method (VTAM). Isto é executado associando um ponto de acesso ao serviço (SAP) com um trajeto da canaleta no ambiente do Cisco Systems Network Architecture (CSNA). Durante o tempo aberto do adaptador, o CSNA recebe um

Open_Adapter_Request seguido por um Open_SAP_Request do VTAM. Isto ocorre quando o nó principal do External Communication Adapter (XCA) é ativado. O nó principal XCA associa então SAP apresentado pelo VTAM com o número do adaptador interno CIP do adaptador aberto e do endereço do subcanal usados.

A especificação de SAP varia de x'00 x'FF'. VTAM V3R4, e mais elevado, apoiam um alcance de valor de SAP de 4 de 252 ou de x'04 -x'FC', onde x'F0 é reservado para o NetBIOS. As seivas estão nos múltiplos de x'04, começando com o x'04. SAP é definido pelo parâmetro de SAPADDR no macro VBUILD do XCA e dos nós principais swnet. Os valores SAPADDR são codificados com os equivalentes decimais no VTAM VBUILDS.

Cada aplicação da estação final deve ser investigada para identificar se a definição de SAP é fixa (isto é, codificado duramente), ou é uma variável que possa ser especific externamente no tempo da personalização da instalação.

Nota: Para mudar os valores de SAP do produto, a documentação do produto disponível com cada produto deve ser consultada para o status atual na capacidade.

Pré-requisitos

Requisitos

(2)

Componentes Utilizados

Este documento não é restrito a versões de software e hardware específicas.

Convenções

Referir convenções dos dicas técnicas da Cisco para mais informação em convenções de documento.

Capacidade da especificação de SAP para estações de trabalho amplamente utilizadas

O Gerenciador de Comunicações de OS/2 usa um valor de SAP da opção de x'04.

O NS/2 prevê a especificação de SAP no arquivo .NDF especific um destination_addresslength de x'07, e então especific SAP desejado avaliar na extremidade dos destination_address. Se o destination_address_length é x'06, a seguir SAP opta x'04.

Os 3174 permitem a especificação do valor de SAP em uma base do terminal lógico. Um 3174 rio abaixo do CSNA devem ser configurados para o ambiente do multi-anfitrião (Q101 = M). O VTAM exige uma definição do physical unit (PU) e umas definições associadas do logical unit (LU) para cada conexão CSNA-to-3174 (Q106-Q107). Cada terminal lógico (LT) dos 3174 pode ser associado com um endereço LU e um anfitrião rio acima SAP através do endereço LT e dos painéis da atribuição LT. As combinações destes dois 3174 painéis e o XCA e o nó principal swnet prevêem quase alguns a toda a conectividade de 3174 terminais.

A emulation do DOS PC 3270 pode usar todo o SAP avalia.

O programa da estação de trabalho IBM3270 pode setup para usar os valores x'04, x'08 e x'0C de SAP.

Valores de SAP

A ordem de bit em uma fonte SAP e no byte de campo SAP de destino difere no ambiente IBM e de NON-IBM. A maneira padrão de descrever a ordem de bit em um byte é sabida como o Pedido de Bit Canônico. O IBM escreve geralmente os valores binários em a ordem reversa, conhecida como requisitar não-canônico do bit.

O Pedido de Bit Canônico está usado em Ethernets, quando o endereçamento não canônico for usado em um ambiente de token ring. Ao tentar relacionar os grupos de documentação, a confusão pode resultar. Também, ao seguir um Token Ring, um campo que contem um campo de endereço da estação pode estar atual dentro dos dados. Entretanto, este campo pode estar na ordem canônica do bit. Em caso afirmativo, deve ser traduzido à ordem IBM a ser compreendida.

Exemplo 1: O valor de SAP do NetBIOS é F0 no hex. O IBM escreve este valor binário como:

1111 0000

No formulário canônico, este mesmo valor binário é lido para a direita à esquerda como:

0000 1111

Exemplo 2: Supr que uma estação tem um MAC address de 100058694A17. O IBM escreve este valor binário como:

(3)

1 0 0 0 5 8 6 9 4 A 1 7 0001 0000 0000 0000 0101 1000 0110 1001 0100 1010 0001 0111

No formulário canônico, este mesmo valor binário é lido como:

0000 1000 0000 0000 0001 1010 1001 0110 0101 0010 1110 1000 0 8 0 0 1 A 9 6 5 2 E 8

Nota: A ordem dos bytes permanece a mesma, mas cada byte manda os dígitos binários ler da direita para a esquerda ao converter do formulário IBM ao formulário canônico.

Requisitar do bit IBM

O destino SAP coloca (o DSAP)

D D D D D D U I/G

A fonte SAP coloca (o SSAP)

S S S S S S U C/R

Pedido de Bit Canônico

Campo dsap

I/G U D D D D D D

Campo ssap

C/R U S S S S S S

C/R Command/Response bit ---> 0=Command 1=Response U User defined SAP ---> 0=User 1=Standard I/G Individual/Group SAP ---> 0=Individual 1=Group

(4)

Estas duas tabelas indicam os valores de Architected SAP no formulário canônico com sua representação hexadecimal IBM. Tabela 1: Seivas do Logical Link Control das IEEE-Definições de Architected (LLC)

I/G U Outros_{bit 6} _{HEX IBM}Valor de Definição

0 0 00 0000 x'00 SAP nulo

0 1 00 0000 x'02 Gerenciamento de subcamada LLC 0 1 00 yyyy x'x2 Função de Mgt da rede

1 1 00 0000 x'03 Sublayer Mgt do grupo LLC 0 1 10 0000 x'06 D.O.D. Internet

0 1 10 yyyy x'x6 Órgões nacional de padrões 0 1 11 0000 x'0E Rede Proway Mgt

0 1 11 0010 x'4E Mensagem de fabricação Servic 0 1 11 1110 x'7E ISO 8208 (X.25 PLP)

0 1 11 0001 x'0E Lista Maint de Stn do ato de Proway 0 1 11 1111 x'FE Protocolos de camada de rede OSI

0 1 01 0101 x'AA Protocolo de acesso de sub-rede de_{comunicação (PRESSÃO)}

0 1 00 0010 x'42 Spanning Tree Protocol da ponte 1 1 11 1111 x'FF SAP global

Nota: yyyy pode ser qualquer coisa exceto o B'0000'. Tabela 2: Seivas LLC das IBM-Definições de Architected

(5)

0 0 10 0000 x'04 Indivíduo do controle de caminho_SNA

1 0 10 0000 x'05 Grupo de controle de caminho SNA

0 0 00 1111 x'F0 NETBIOS

0 0 10 1111 x'F4 Indivíduo do gerenciamento de LAN 1 0 10 1111 x'F4 Grupo de gerenciamento de LAN

0 0 01 1111 x'F8 EXECUTAR

0 0 11 1111 x'FC Descoberta

0 0 11 1011 x'DC Resolução de endereço dinâmico 0 0 10 1011 x'D4 Gerência de recursos
