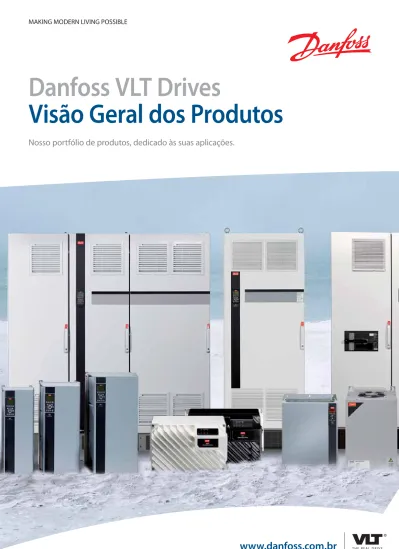

Danfoss VLT Drives
Visão Geral dos Produtos
Nosso portfólio de produtos, dedicado às suas aplicações.
MAKING MODERN LIVING POSSIBLE
Visão Geral
dos Produtos
VLT® AutomationDrive
O VLT® AutomationDrive é um conceito de drive único que cobre uma gama completa de aplicações de drives. Um grande benefício no que diz respeito a comissionamento, ope-ração e manutenção do equipamento. O VLT® AutomationDrive é fornecido em uma versão padrão (FC 301) e em uma versão avançada de alta dinâmica (FC 302) que apresenta funciona-lidades adicionais.
3 x 200 – 240 V ... 0,25 – 37 kW 3 x 380 – 500 V ...0,37 – 800 kW 3 x 525 – 600 V ... 0,75 – 75 kW 3 x 525 – 690 V ...37 – 1200 kW • Bobinas CC e filtro de RFI embutidos • Versões em IP00/IP20/Chassis/IP 21/NEMA
Tipo 1/IP 54/NEMA Tipo 12/IP 66/NEMA Tipo 4X
• Smart Logic Controller Integrado
• Portas de comunicação USB e RS485 como padrão
• Opcionais de Comunicação Serial: (Profibus DP-V1, DeviceNet, CANopen, Ethernet/IP, Modbus TCP, PROFINET) • Opcionais para extensão de I/O’s
(digitais, analógicas, relés, encoders, (incrementais, absoluto, sen/cos, resolver)) • Opcional de Controle de Movimentos (PLC) • Função de Parada Segura (STO). Com a fun-ção “safe torque off”, a energia para o motor é removida com segurança diretamente den-tro do drive, aprovado para atender SIL2, PL d e Categoria 3.
VLT® AQUA Drive
O VLT® AQUA Drive é o par perfeito para bom-bas e ventiladores nos modernos sistemas de águas e efluentes, oferecendo caracterís-ticas de aplicações avançadas de proteção. Disponível em modo de controle em cascata de até 8 bombas com velocidade fixa, ou modo mestre/escravo. 1 x 200 – 240 V ...1,1 – 22 kW 1 x 380 – 480 V ...7,5 – 37 kW 3 x 200 – 240 V ... 0,25 – 45 kW 3 x 380 – 480 V ... 0,37 – 1000 kW 3 x 525 – 600 V ... 0,75 – 90 kW 3 x 525 – 690 V ...45 – 1400 kW • Bobinas CC e filtro de RFI embutidos • Versões em IP00/IP20/Chassis/IP 21/NEMA
Tipo 1/IP 54/NEMA Tipo 12/IP 66/NEMA Tipo 4X
• Opcionais de Comunicação Serial: (Modbus RTU, Profibus, DeviceNet, EtherNet/IP, Modbus TCP)
• Malhas múltiplas de PID para controle avançado AQUA
• Entradas de sensores de temperatura de platina e de níquel
• Menus específicos de aplicações para rápida e fácil programação
• Capacidade para cargas de torque constante • Cronograma de Manutenção Preventiva • Função Parada Segura opcional (STO)
VLT® Micro Drive
Um drive compacto para aplicações gerais com motores CA de até 22 kW. Tem um ótimo desempenho mesmo em instalações de maior complexidade, otimizando a operação e a efici-ência energética. 1 x 200–240 V ... 0,18 – 2.2 kW 3 x 200–240 V ... 0,25 – 3,7 kW 3 x 380–480 V ... 0,37 – 22 kW • Múltiplas aplicações • Controlador PI integrado
• Otimizador Automático de Energia (AEO) • Adaptação Automática do Motor (AMA) • 150% do torque do motor por até 1 minuto • Smart Logic Controller
• Interface RS 485 integrada com Modbus RTU como padrão
VLT® OneGearDrive® HygienicDrive possui aprovações IPA e EHEDG. VLT® Decentral Drive FCD 302
possui aprovação EHEDG.
50
Economia de energia
%
O controle da velocidade de ventiladores e bombas pode, em muitos casos, trazer uma econo-mia de energia signifi cativa.
1 1
2
Danfoss GmbH
OneGearDrive Hygienic TYPE EL - CLASS I
SEPTEMBER 2010
VLT® HVAC Drive
O VLT® HVAC Drive dá continuidade à liderança da Danfoss em aplicações e funcionalidades específicas para drives em HVAC. Avançado monitoramento de energia, análise de tendên-cias, manutenção e operação do sistema são combinados com uma plataforma modular para facilitar a operação do drive ao mesmo tempo em que toda a informação que você necessita é fornecida.
3 x 200 – 240 V ...1,1 – 45 kW 3 x 380 – 480 V ...1,1 – 1000 kW 3 x 525 – 600 V ...1,1 – 1000 kW 3 x 525 – 690 V ...45 – 1400 kW • Bobinas CC e filtro de RFI embutidos • Versões em IP 00/IP 20/Chassis/IP 21/NEMA
Tipo 1/IP 54/NEMA Tipo 12/IP 66/NEMA Tipo 4X
• Opcionais de Comunicação Serial: (Modbus RTU, BACnet, LonWorks e mais) • Múltiplas malhas PID para controle avançado
de HVAC
• Entradas de sensores de temperatura de platina e de níquel
• Menus específicos de aplicações para rápida e fácil programação
• Capacidade de controle do compressor • Cronograma de Manutenção Preventiva • Função Parada Segura opcional (STO)
1
VLT® 2800
Uma série extremamente compacta de drives projetada para montagem lado-a-lado e desen-volvida especificamente para o mercado de baixa potência.
1 x 200 – 240 V ...0,37 – 3,7 kW 3 x 200 – 240 V ...0,37 – 3,7 kW 3 x 380 – 480 V ... 0,55 – 18,5 kW • Múltiplas aplicações
• Montagem lado a lado em qualquer direção • Controle do PID, filtro de RFI e bobinas CC • IP 20
• Interface RS 485 integrada como padrão • Profibus ou DeviceNet integrados (opcional)
VLT® Decentral Drive FCD 302
O VLT® Decentral Drive FCD 302 é a nova geração do VLT® Decentral FCD 300, baseado na plataforma do VLT® AutomationDrive FC 302. Ele combina as principais características de am-bos os produtos em um gabinete totalmente reprojetado, construído para montagem direta em máquina.3 x 380 – 480 V ...0,37 – 3 kW • IP 66/IP 69K/NEMA 4X, gabinete resistente à
corrosão
• Profibus DP, EtherNet/IP, PROFINET como opcionais de comunicação integrados • Conexões de encoders, resolver, e segurança
como opcionais aplicação, plugáveis. • Disponível com disjuntor/chave de serviço
(seccionadora) opcional
• Terminais integrados para looping da alimen-tação
• Fonte de alimentação interna de 24 V CC para sensores/atuadores externos
• Projeto em duas partes gêmeas (caixa de ins-talação e seção eletrônica)
• Adapta-se a qualquer marca de motor e moto-redutor, motores de indução bem como de imã permanante
VLT® Decentral FCD 300
O VLT® FCD 300 é um conversor de frequência completo projetado para montagem descentra-lizada. Pode ser montado na máquina/parede - próximo do motor - ou diretamente no motor. O projeto descentralizado elimina a necessi-dade de gabinetes de controle que requerem muito espaço bem como reduzem a necessida-de longos cabos blindados.
3 x 380 – 480 V ... 0,37 – 3,3 kW • IP 66/NEMA 4X, gabinete resistente
à corrosão
• Profibus DP, DeviceNet, AS-i como opcionais de comunicação integrados
• Disponível com chave de serviço (seccionadora) opcional
• Terminais integrados para looping da alimentação
• Projeto em duas partes gêmeas (caixa de instalação e seção eletrônica) • Adapta-se a qualquer marca de motor/
moto-redutor
VLT® DriveMotor FCM 300
O VLT® FCM 300 Series é uma solução integrada de drive e motor que combina um conversor de frequência VLT® e um motor de indução de alto padrão de qualidade em um único produto. O conversor de frequência é então ligado à caixa do terminal do motor, e não fi ca mais alto do que a caixa do terminal padrão nem mais largo nem mais longo do que o motor.3 x 380 – 480 V ... 0,55 – 7,5 kW • IP 55 padrão, IP 65/IP 66 opcional
• Modbus RTU como padrão, Profibus DP como opcional integrado de comunicação • Filtro de EMC integrado, em conformidade
com a EN 55011 Classe A1/B
• Drive e motor pré-ajustados um para o outro • Disponível com motores de 2 ou 4 pólos • Versões de montagem com flange e/ou pés
VLT® Soft Starter MCD 100
O VLT® Soft Starter MCD 100 é um equipamen-to de baixo cusequipamen-to e extremamente compacequipamen-to para motores de CA de 1,1 a 11 kW. Devido a um projeto exclusivo de semicondutores, ele é um produto que você “instala e esquece”. • 1,5 kW (MCD 100-001), 3 A
• 7,5 kW (MCD 100-007), 15 A • 11 kW (MCD 100-011), 25 A • Classificados para tensões de linha
de até 600 V
• Aprovações: UL/C-UL: UL508, CE: IEC 60947-4-2
VLT® Compact Starter MCD 200
O VLT® Compact Starter MCD 200 é uma linha de soft starters compactos e de custo efetivo para aplicações onde a partida direta e on-line é indesejável. O MCD 200 é, em função de seu tamanho e funcionalidade, uma boa alternativa para outros métodos de partida com tensão reduzida, tal como chave estrela-triângulo. • Versões para 200 – 575 V CA, 7,5 – 110 kW,máx. 200 A
• Rampas de partida suave por limite de tensão ou por corrente
• Proteção de motor incorporada • Projeto compacto com sistema de bypass
interno para perda mínima de energia • Módulos adicionais para operação remota e
comunicação serial
VLT® Soft Starter MCD 500
Uma solução completa para partida e parada de motores com avançados recursos de proteção, Controle Adaptativo de Aceleração, conexão delta interna, Display gráfi co de 4 linhas e múltiplos setups de programação. • 21 – 1600 A, 7,5 – 850 kW1,2 MW em conexão delta interna Versões para 200 – 690 VCA
1 1 1 1 1 1 1 1 2 3 4 9 11 3 4 5 6 7 8 9 TYPE EL OCTOBER 2010
VLT® Low Harmonic Drive
Atende os mais exigentes requisitos de mitigação de harmônicas em todas as condições de carga/rede. O Danfoss VLT® Low Harmonic Drive é a primeira solução que combina um fi ltro ativo e um drive em um único produto. O VLT® Low Harmonic Drive ajusta continuamente a supressão de harmônicas de acordo com as condições de carga e rede sem afetar o motor conectado. A Distorção Total de Correntes Harmônicas é reduzida para menos de 3% em condições ideais, e para menos de 5% em redes de alta distorção com até 2% de desbalanceamento de fase. A mitigação de harmônicas individuais também atende os mais exigentes requisitos. Logo, o VLT® Low Harmonic Drive atende a todas as normas e recomendações vigentes sobre distorções harmônicas. Recursos exclusivos tais como sleep mode e back channel cooling oferecem inigualável efi ciência de energia para VLT® com os Low Harmonic Drives.. Faixa de tensão • 380 – 480 V CA, 50 – 60 Hz Faixa de Potência • 160 – 710 kW (drives tamanhos D, E e F) Gabinete metálico • IP 21/NEMA Tipo 1 • IP 54/NEMA Tipo 12VLT® 12-Pulse Drives
Uma solução robusta para harmônicas e de custo efetivo para alta faixa de potências. Os drives VLT® de 12-pulsos da Danfoss ofe-recem harmônicas reduzidas para exigentes aplicações da indústria acima de 250 kW. Os drives VLT® de 12 pulsos são conversores de frequência variável de alta efi ciência constru-ídos seguindo-se o mesmo projeto modular que os drives VLT® de 6 pulsos.
Juntamente com o transformador defasador de 30°, a solução fornece durabilidade e confi a-bilidade a um baixo custo. Sob condições ide-ais de rede a solução elimina a 5a, 7a, 17a e 19a.
harmônicas e fornece um resultado de THiD de aproximadamente 12% em condições de carga total. O transformador requerido faz desta a solução ideal para aplicações onde requerido o fornecimento de transformadores abaixadores de média tensão. Faixa de Potência: • 250 kW – 1,4 MW Faixa de Tensão: • 380 – 690 V Gabinete metálico: • IP21/NEMA Tipo 1 • IP54/NEMA Tipo 12 Otimizado para: • VLT® HVAC Drive FC 102 • VLT® AQUA Drive FC 202 • VLT® AutomationDrive FC 302
VLT® Advanced Active
Filter AAF 006
Uma solução fl exível e adaptável para mitiga-ção de harmônicas centralizadas ou descen-tralizadas. Os Filtros Ativos da Danfoss podem compensar os drives VLT® individuais como uma solução compacta integrada, ou podem ser instalados como uma solução compacta independente em um ponto de acoplamento em comum, compensando múltiplas cargas simultaneamente. Os Filtros Ativos da Danfoss podem operar em média tensão por meio de um transformador abaixador.
Faixa de tensão
• 400 – 500 V CA 50 – 60 Hz
Faixa de Potência
• 190 A, 250 A, 310 A, 400 A.
Até 4 unidades podem ser colocadas em paralelo para potências mais altas.
Gabinete metálico: • IP 21/NEMA Tipo 1 • IP 54/NEMA Tipo 12 5 7 8 6 10 12 13 15 16 17 18 14 10 11 12
VLT® Advanced Harmonic Filter
AHF 005/010
Os Filtros de Harmônicas Avançados da Danfoss foram especialmente desenhados para se ajustar aos conversores de frequência da Danfoss. A solução está disponível em duas variantes, AHF 005 e AHF 010, conecta-das adiante de um conversor de frequência Danfoss, a distorção de corrente harmônica gerada de volta para a rede elétrica é reduzida para 5% e 10% de Distorção Harmônica Total de Corrente em carga máxima.
• Eletricamente customizado aos VLT® FC-drives
• Efi ciência >98%
• Montagem lado a lado com o VLT® • Projeto baseado na comprovada tecnologia
VLT® e seus componentes
• Otimizados para montagem em paineis • Fácil utilização em instalações de
moderniza-ção/retrofi ts.
• Facilidade para colocação em operação • Solução robusta que não requer rotinas de
manutenção
• IP 00 e IP 20 (IP 21/NEMA 1 kit opcional)
VLT® Filtros de Modo Comum
Filtros do modo comum são colocados entre o conversor de frequência e o motor. São núcleos nano-cristalinos que mitigam o ruído de alta frequência no cabo do motor (blindado ou não-blindado) e reduzem as correntes de rolamentos no motor.• Vida útil prolongada para rolamentos do motor
• Pode ser combinado com fi ltros du/dt e fi ltros senoidais
• Emissões de radiação reduzidas do cabo do motor
• Fácil de instalar – não é necessário nenhum ajuste
• Formato oval – permite montagem dentro do gabinete do conversor de frequência ou da caixa de terminais do motor
• Não requer manutenção
VLT® Filtros Senoidais
Filtros senoidais são colocados entre o conver-sor de frequência e o motor.
São fi ltros passa-baixa que suprimem a componente da frequência de chaveamento do conversor de frequência e suavizam a tensão de saída de fase a fase do conversor de frequência para torná-la senoidal. Isso reduz o estresse do isolamento do motor, correntes de rolamento e elimina o ruído acústico de chaveamento vindo do motor.
• 3 x 200 – 500 V, 3 x 525 – 690 V
• Mecanicamente e eletricamente emparelha-dos aos drives individuais VLT® FC
• Elimina sobretensões e picos de tensões causados por refl exões dos cabos
• Protege o isolamento do motor contra enve-lhecimento prematuro
• Reduz a interferência eletromagnética pela eliminação de refl exões de pulsos causadas por ressonância de corrente no cabo do mo-tor. Isso permite o uso de cabos de motor não blindados em algumas aplicações.
• Reduz perdas de alta frequência no motor • Para utilização em cabos de motor mais
longos (>150 m)
• Montagem lado a lado com o VLT® • IP 00 e IP 20 (IP 23 acima de 115 A)
VLT® Filtros dU/dt
Filtros du/dt são colocados entre o conversor de frequência e o motor. Eles são fi ltros de modo diferencial que reduzem os picos de tensão fase a fase no terminal do motor e reduzem o tempo de elevação da onda a um nível que diminui o estresse no isolamento dos enrolamentos do motor. Filtros du/dt são de menor tamanho, pesam menos e têm menor preço quando comparados com fi ltros senoidais.
• 3 x 200 – 500 V, 3 x 525 – 690 V
• Mecanicamente e eletricamente emparelha-dos aos drives VLT® FC-series.
• Devido à baixa queda de tensão, os fi ltros du/dt são ideais para aplicações altamente dinâmicas com regulação fl ux vector • Atenua as oscilações de ressonância nos
ter-minais do motor e reduzem o risco de pulsos duplos e picos de tensão
• Para utilização com cabos de motor curtos (até 150 m)
• Montagem lado a lado com o VLT® • IP 00 e IP 20/21 (IP 23 acima de 115 A e
IP 54, 40 – 177 A)
VLT® Motion Control Tool MCT 10
Para administrar parâmetros do drive em sis-temas, o Motion Control Tool MCT 10 é a ferra-menta perfeita para organizar todos os dados relacionados ao drive.O MCT10 oferece:
• Orientação do projeto; um único arquivo con-tém todas as definições de parâmetros e mais documentos definidos pelo usuário
• Visualização no estilo do Explorer, permite rápido aprendizado pelo usuário
• O VLT® Motion Control Tool oferece progra-mação da sincronização e posicionamento no mesmo ambiente: uma única ferramenta de PC para todas as tarefas
• Colocação em funcionamento online e offline • Suporte para diferentes interfaces: RS485,
RS232, USB e Profibus (mais algumas serão disponibilizadas)
• Importação das definições do drive a partir do Windows e da Versão DOS do Dialog
VLT® MCT 31 Software de Cálculo
de Harmônicas
Com o VLT® MCT 31, pode-se determinar se as harmônicas serão uma preocupação em sua instalação quando os drives forem acrescenta-dos. O VLT® MCT 31 faz estimativas dos benefícios de se adicionar várias soluções de mitigação de harmônicas do portfólio de produtos da Danfoss e calcula a distorção harmônica do sistema. Além disso, o software fornece indicação rápida de conformidade da instalação com as mais reconhecidas normas e recomendações sobre harmônicas. É possível fazer download gratuitamente da ferramenta de Cálculo de Harmônicas MCT 31 a partir do site www.danfoss.com – a mais atualizada versão do software de cálculo.
VLT® OneGearDrive®
O VLT® OneGearDrive® é um moto-redutor projetado especialmente para utilização na indústria de alimentos e bebidas. Ele é fornecido em duas versões: o HygienicDrive e a versão padrão.
O HygienicDrive é certifi cado para utilização em salas limpas e na indústria farmacêutica. A construção compacta do VLT® OneGearDrive® torna-o especialmente adequado para monta-gem em sistemas de transporte e de esteiras transportadoras.
• Motores trifásicos síncronos de imã perma-nente (melhores do que Super Premium Effi ciency Classe IE4)
• Alta efi ciência do sistema quando acoplado com um Danfoss VLT® AutomationDrive ou VLT® Decentral Drive FCD 302
• Caixa completamente lisa, que previne o acúmulo de sujeira e garante uma fácil limpeza
• Alta proteção, classe IP 67 e IP 69 K • Não necessita de resfriamento do motor • A pintura do HygienicDrive é resistente à
limpeza e a soluções desinfetantes (pH 2 até pH 12) – opcional for para o VLT® OneGearDrive® Standard • HygienicDrive. Aprovado pela EHEGD e
listado no revestimento de superfícies da FDA.
• O resolver opcional pode ser instalado internamente na caixa padrão
VLT® Integrated Servo Drive
O novo ISD 410 é um sistema de alto desempe-nho de Servo Drive Integrado baseado na tecnologia de motores de imã permanente. O controle de movimento é integrado no drive. O barramento de comunicação é CAN. É um sistema para aplicações com um número variável de eixos e permite estrutura fl exível de máquinas para indústria de alimentos, bebidas e embalagem.• Motores PM com 2-3 Nm em regime S1 • Alimentação 400 V CA – 300 V CC • Flexibilidade – combina poucos ou muitos
eixos
• Solução de drive compacta e de custo efetivo • Custo e tempo de instalação reduzidos • Conexão por cabo híbrido
• A funcionalidade de controle de movimento está integrada no drive
• Arquitetura Open Master baseada no IEC 61131-3 com CoDeSys.
14
16 17
15
18
Danfoss GmbH OneGearDrive Hygienic TYPE EL - CLASS ISEPTEMBER 2010
VLT® é Danfoss
A Danfoss Drives é a líder mundial entre os fornecedores de drives
e continua ganhando mercado.
Responsabilidade
Ambiental
Os produtos VLT® são fabricados
com respeito à segurança e bem
es-tar das pessoas e do meio ambiente.
Todas as atividades são planejadas
e executadas tendo em mente o
funcionário, o ambiente de trabalho
e o ambiente externo. A produção
é feita com o mínimo de ruídos,
fumaça ou qualquer poluição. Além
disso, o estoque dos produtos é feito
de forma segura.
Pacto UN Global
A Danfoss assinou o Pacto UN Global
que trata da responsabilidade
sócio--ambiental e nossas companhias
agem de forma responsável dentro
de suas sociedades.
Diretivas EU
Todas as fi liais Danfoss são certifi
-cadas de acordo com a ISO 14001.
Todos os produtos estão adequados
às diretivas EU para Segurança de
Produtos e Máquinas. A Danfoss VLT
Drives está implementando em
to-das as séries de produtos as diretivas
a respeito de substâncias perigosas
em equipamentos e aparelhos
elé-tricos (RoHS) e está desenvolvendo
todos seus produtos de acordo com
a diretiva EU para tratamento de
equipamentos eletrônicos (WEEE).
Impactos em economia de energia
A economia de energia de produção
anual da VLT® drives irá economizar a
quantidade de energia equivalente a
energia de produção de uma planta.
Melhor controle de processo
melho-ra ao mesmo tempo a qualidade dos
produtos e reduz o gasto de
equipa-mentos.
Dedicação aos drives
Dedicação vem sendo a palavra
chave desde 1968, quando a Danfoss
introduziu ao mundo a primeira linha
de produção seriada de variadores
de velocidade para motores AC e a
nomeou como VLT®. São 2500
funcionários que desenvolvem,
fabricam, vendem e realizam a
manutenção dos drives e soft
starters em mais de cem países.
Inteligência e inovação
Os engenheiros da Danfoss Drives
adotaram os princípios modulares
para desenvolvimento bem como
design, produção e confi guração.
Funções futurísticas são
desenvolvi-das em paralelo usando padrões de
tecnologia. Isto permite que todos os
elementos sejam desenvolvidos em
paralelo, reduzindo o tempo de
produção e garantindo que os
clientes irão benefi ciar-se sempre das
mais modernas funções.
Contando com especialistas
Tomamos a responsabilidade por
todos os elementos de nossos
produtos. O fato de desenvolvermos e
produzirmos nossos próprios
equipa-mentos, softwares, módulos de
potência, placas de circuito e
acessó-rios garante a confi abilidade de
nossos produtos.
Backup local – global
Os controladores de motor VLT® estão
operando em aplicações ao redor do
mundo e os especialistas da Danfoss
Drives localizados em mais de cem
países estão prontos para dar suporte
aos clientes com conselhos em
aplicações e manutenção onde quer
que estejam. Os especialistas da
Danfoss Drives não desistem até que
os problemas dos clientes
relaciona-dos aos drives estejam resolvirelaciona-dos.
DKDD.PB.04.E1.28 VLT® é uma marca registrada da Danfoss A/S Produzido por PE-MMSC 2011.05
Danfoss do Brasil Indústria e Comércio Ltda, Rod. Anhanguera Km 14, Jd. Platina – Osasco – SP, Rua América Vespúcio, 85, CEP 06273-070, SP, Brazil
