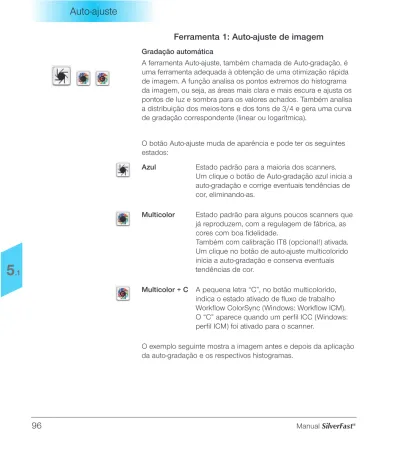

.1Ferramenta 1: Auto-ajuste de imagem
Gradação automática
A ferramenta Auto-ajuste, também chamada de Auto-gradação, é uma ferramenta adequada à obtenção de uma otimização rápida de imagem. A função analisa os pontos extremos do histograma da imagem, ou seja, as áreas mais clara e mais escura e ajusta os pontos de luz e sombra para os valores achados. Também analisa a distribuição dos meios-tons e dos tons de 3/4 e gera uma curva de gradação correspondente (linear ou logarítmica).
O botão Auto-ajuste muda de aparência e pode ter os seguintes estados:
Azul Estado padrão para a maioria dos scanners.
Um clique o botão de Auto-gradação azul inicia a auto-gradação e corrige eventuais tendências de cor, eliminando-as.
Multicolor Estado padrão para alguns poucos scanners que já reproduzem, com a regulagem de fábrica, as cores com boa fidelidade.
Também com calibração IT8 (opcional!) ativada. Um clique no botão de auto-ajuste multicolorido inicia a auto-gradação e conserva eventuais tendências de cor.
Multicolor + C A pequena letra “C”, no botão multicolorido, indica o estado ativado de fluxo de trabalho Workflow ColorSync (Windows: Workflow ICM). O “C” aparece quando um perfil ICC (Windows:
5
.1 Histograma sem auto-ajusteGradação sem auto-ajuste
A imagem acima está um pouco esbatida, uma vez que não há uma definição clara das luzes. O motivo é: Na imagem não existe o valor branco – só há valores até cerca de 10 % de cinzento. O histograma mostra que os primeiros pixels no branco se situam entre 9 e 13 %.
5
.1Um segundo após aperto do botão Auto-ajuste, pode-se ver como a imagem ficou mais brilhante. No histograma, podemos observar que o marcador com um pequeno triângulo preto mostra que a luz está a 13%. Isto significa que cada um dos pontos que tinha o valor de 13% na imagem anterior, assumiu agora a cor branco (2-3%). Podemos observar, ao mesmo tempo, que a matiz de cor vermelha desapareceu das áreas mais claras. A gradação automá-tica eliminou a tendência de cor.
A curva de gradação da esquerda mostra que a gradação automá-tica tornou a imagem ligeiramente mais brilhante nos tons intermé-dios.
Lembre-se que a inteligência artificial de SilverFast avalia as
ima-gens com base no que se encontra dentro da borda de digitali-zação. Você pode alterar o efeito do auto-ajuste, aumentando ou diminuindo a seleção.
5
.1Auto-ajuste e eliminação de tendência de cor
Ao clicar no botão Auto-ajuste, o quadro de digitalização ativo é submetido a uma otimização de luz-sombra com a eliminação da tendência de cor. Nos três histogramas seguintes, a influência nos canais ciano, magenta e amarelo é facilmente visível.
Ao definir a luz do ciano para 9%, magenta para 14% e amarelo para 16%, a tendência de cor foi eliminada.
Magenta, luzes a 14% Amarelo, luzes a 16%
Ciano, luzes a 9%
Tendência para ciano eliminada com o auto-ajuste Original com uma tendência para ciano
5
.1Auto-ajuste e conservação de tendência de cor
Se a imagem tiver as cores do pôr-do-sol, uma espécie de matiz avermelhada, você pode querer manter esta característica na imagem. Para evitar a eliminação automática da matiz de cor, selecione, em Tipo de imagem, “Standard”, pressione sem soltar a tecla “Shift” qe clique sobre o botão Auto-ajuste. Os pontos de luz/sombra são otimizados- a matiz de cor permanece intacta na imagem. Os triângulos de luz/sombra dos histogramas menciona-dos acima terão o seguinte aspecto:
Os valores para os pontos de luz e sombra situam-se, respectiva-mente, em 9% nas luzes e em 97% nas sombras. Desta maneira, a matiz de cores permanece completamente preservada na imagem.
Ciano, luzes ajustada para 9% Magenta, luzes ajustada para 9% Amarelo, luzes ajustada para 9%
Restaurar o Auto-ajuste
Para restaurar a ferramenta de ajuste automático, pressione a tecla “Alt” e clique sobre o ícone de diafragma (ferramenta Auto-ajuste).
5
.1Auto-ajuste e limiar
Em “Predefs…” \ “Auto”, pode ser determinado um limiar para o auto-ajuste. Este limitar controla a sensibilidade do auto-ajuste. Se o auto-ajuste estiver definido para valores baixos, vai reagir a pou-cos pixels. Se o limite estiver definido para valores muito elevados, vai ignorar muitos pixels nos extremos do histograma. Isto torna-se claro nos dois exemplos seguintes:
1. Limiar do auto-ajuste a “0”
A regulagem do auto-ajuste está ajustada para sensibilidade máxima. O limiar ajustado para “0” significa que os pontos de luz/sombra são colocados nos primeiros pixels individuais. No entanto, isto pode levar a resultados indesejáveis em algumas imagens, visto que estes primeiros pixels podem representar pormenores da imagem não visíveis a olho nu. Por esta razão, o limiar deve ser definido para valores entre 2 e 10.
5
.12. Limiar do auto-ajuste a “30”
O outro extremo do limiar de auto-ajuste é “30”. Pode ser visto nitidamente no histograma que o triângulo da luz faz referência ao valor “33”. Assim, perdem-se alguns dos pormenores no branco. Dependendo da existência de mais ou menos pixels nas áreas muito claras, o auto-ajuste com o limiar em “30” vai ignorar estes pixels.
Limiar para luz e Limiar para sombra
Em “Predefs…” \ “Auto”, os valores para limiar luzes” e “Auto-limiar sombras” podem ser ajustados de 0 a 100. Estes ajustes influenciam a função ”Auto-ajuste” de imagem e tornam-se visíveis na caixa de diálogo “Histograma”.
Ao utilizar o auto-ajuste de imagem, os triângulos para luz e som-bra são colocados automaticamente no histograma de acordo com estas predefinições.
Não se esqueça: A janela Histograma mostra toda a gama da escala de cinzentos - em modo RGB de 8 bits do incremento 0 ao incremento 255 (lado direito) e em modo CMY de 8 bits de 0% a 100% (figura à esquerda).
Se uma ou ambas as caixas “Níveis” estiverem assinaladas, os fatores “Luz / sombra com limite automático” são utilizados como incrementos reais de RGB e não como fatores relativos que corres-pondem à quantidade total de pixels. Ao trabalhar em modo CMY, acontece o mesmo.
Exemplo
“Níveis” devem ser usados preferencialmente para motivos com grandes áreas claras ou escuras no fundo. Também são úteis para digitalizar textos e gráficos com planos de fundo coloridos (vide o exemplo seguinte).
5
.1 Triângulo de luz Triângulo de sombra Triângulo de luz.
5
.1Um valor de alteração de, por exemplo, “30” provoca um salto definido na posição dos triângulos de luz e sombra no histograma. Começando pelas primeiras colunas junto às margens do histogra-ma, são ignorados 30 incrementos de RGB. Sendo assim, cada alteração nos níveis é uma alteração “absoluta”.
Ao utilizar o modo CMY (consulte a imagem abaixo) também são ignorados 30 níveis RGB.
O exemplo mostra que os triângulos de luz e sombra são deslocados da mes-ma formes-ma (as setas ver-melhas têm o mesmo comprimento).
Se as caixas “Níveis” não estiverem assinaladas, o ajuste apenas provocará uma alteração “relativa” da posição do triângulo. O valor de alteração está, desta forma, relacionado à proporção da quanti-dade de pixels nas áreas de extremiquanti-dade do histograma.
Se as colunas laterais do histograma forem elevadas e tiverem uma grande quantidade de pixels, o valor de alteração de “30” provoca-rá um deslocamento
menor do triângulo (seta vermelha pequena para luzes no exemplo), compa-rado com um
desloca-A utilização de “Níveis” realça nitida-mente o texto em relação ao fundo.
Com “Níveis”, desmarcado o fundo tem um aspecto demasiado escuro.
