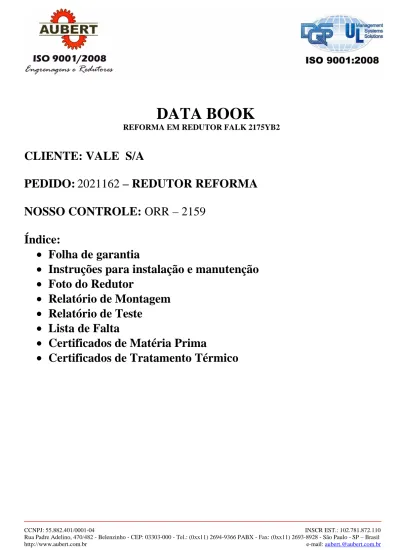

DATA BOOK
REFORMA EM REDUTOR FALK 2175YB2
CLIENTE: VALE S/A
PEDIDO:
2021162 – REDUTOR REFORMA
NOSSO CONTROLE: ORR – 2159
Índice:
•
Folha de garantia
•
Instruções para instalação e manutenção
•
Foto do Redutor
•
Relatório de Montagem
•
Relatório de Teste
•
Lista de Falta
•
Certificados de Matéria Prima
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
CLIENTE: VALE S/A
NOSSO CONTROLE: ORR – 2159
GARANTIA:
12 MESES A PARTIR DA EMISSÃO DA NOTA FISCAL,
DESDE QUE MANTIDAS AS CONDIÇÕES ORIGINAS DE
PROCESSO, ESTOCAGEM, MONTAGEM E PARITDA DO
EQUIPAMENTO.
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
Instruções para Instalação e Manutenção Preventiva de
Redutores de Velocidade.
A – Uma garantia de longa duração de tempo e operação eficiente de uma transmissão por
engrenagens é sempre dada pelos que projetam, ou profissional que construiu, ou engenheiro de
vendas que recomendou o tipo e tamanho.
A garantia final depende do mecânico de instalação que fez uma fundação rígida e nivelada
(base rígida e nivelada), que alinhou apuradamente os eixos e cuidadosamente instalou os
acessórios, e que tudo garante uma lubrificação regular da unidade.
B – PLAQUETA – Operar a unidade somente no H.P. (ou CV, Kw) relação de transmissão
mostrada na plaqueta e rpm entrada. Antes de mudar algumas destas, submeter os dados
completos da plaqueta e condições da nova aplicação ao fabricante para as recomendações
necessárias.
C – MONTAGEM HORIZONTAL – Cuidado, montar a unidade com base na horizontal, a
menos que tenha sido especialmente pedido para montagem numa posição inclinada. Se for
necessário montar a unidade numa posição diferente daquela para a qual foi pedida, consulta o
fabricante para modificações necessárias afim de proporcionar lubrificação satisfatória.
D – FUNDAÇÃO, GERAL – Para facilitar a drenagem do óleo, elevar a fundação da unidade
acima do nível do piso. Se desejado, substituir o tampão do dreno por uma válvula, mas
providenciar uma guarda para protegê-la de rompimento acidental.
E – FUNDAÇÃO, AÇO – Quando da montagem da unidade sobre aço estrutural, certificar-se
do uso de uma chapa-base. A espessura da base deve ser igual ou maior que a espessura da base
da unidade e extendê-la debaixo da unidade toda. Parafusar a unidade e chapa-base firmemente
nos perfis em aço.
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
F – FUNDAÇÃO, CONCRETO – Se uma fundação de concreto for usada, deixar o concreto
endurecer firmemente antes de parafusar a unidade. Para o melhor tipo de montagem, chumbar
os perfis na base de concreto, ao invés de chumbar a unidade diretamente no concreto.
G – NIVELAMENTO DA UNIDADE – Nivelar a unidade pela colocação direta, de calços de
chapa sob todos os apoios. Iniciar pelo lado de baixa rotação nivelando no sentido da largura e
depois no sentido do comprimento da unidade. Usar as faces niveladas como referência.
Verificar com um calibre de lâminas para ter certeza que todos suportes estão apoiados para
evitar distorção da carcaça quando a unidade for parafusada.
H – APÓS A PRIMEIRA SEMANA – Verificar o aperto de todos os parafusos externos e
bujões. Não é necessário ajustar engrenagens ou rolamentos desde que estes foram assentados.
I – APÓS O PRIMEIRO MÊS DE TRABALHO – Drenar todo óleo e lavar completamente a
unidade. Reabastecer com óleo novo.
J – PERIODICAMENTE – Verificar cuidadosamente o nível de óleo da unidade quando em
repouso e adicionar óleo se necessário. Se o nível de óleo estiver acima do nível máximo
marcado na vareta de nível, analisar o óleo para ver se contém água. Umidade no óleo pode
indicar que o trocador de calor ou um vedador está vazando. Se afirmativo substituir a peça
defeituosa imediatamente e trocar o óleo. Não encher acima da marca indicada pois pode
resultar vazamento ou aquecimento indevido.
L – TROCAS DE ÓLEO – Para condições normais de trabalho, trocar o óleo semestralmente
ou 2500 horas, aquele que ocorrer primeiro. Também, se a unidade for operada numa área onde
a temperatura varie com a estação do ano, trocar a viscosidade do óleo para adequar-se à
temperatura. Lubrificantes de extrema pressão podem exigir trocas mais freqüentes,
especialmente quando as unidades estiverem em áreas empoeiradas ou de temperaturas altas. A
maioria dos fornecedores de lubrificantes pode testar o óleo da unidade
periodicamente e recomendar programas de trocas de óleo econômicos.
Verificar a plaqueta de identificação para verificar a viscosidade do óleo.
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
M – UNIDADES ARMAZENADAS E INATIVAS – Cada unidade é testada com óleo
preventivo contra ferrugem que protegerá as peças por um período de 4 meses num abrigo sem
umidade após a entrega. Se uma unidade for armazenada, ou mantida inativa depois da
instalação além dos períodos acima, esborrifar em todas as partes internas um óleo preventivo
contra ferrugem que seja solúvel em óleo lubrificante ou adicionar inibidor de ferrugem em
estado de vapor.
Periodicamente inspecionar as unidades armazenadas ou inativas e esborrifar ou adicionar
inibidor de ferrugem sempre semestralmente ou mais freqüente, se necessário. É recomendado
armazenar em depósito fechado e sem umidade.
N – CAPACIDADE DO ÓLEO – ADICIONAR ÓLEO ATÉ O NÍVEL MARCADO NA
UNIDADE, TUBO PADRÃO OU VARETA DE NÍVEL.
REDUTORES DE VELOCIDADES GRANDES – As capacidades de óleo para redutores de
velocidade variam com o tamanho da unidade, redução, rotação de saída e relação de
transmissão. Antes de colocar em funcionamento qualquer unidade, encher com óleo até o nível
indicado para funcionamento.
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
RELATÓRIO DE MONTAGEM
CLIENTE: VALE S/A PEDIDO:2021162 REL. Nº 01
DESCRIMINAÇÃO: REDUTOR DE VELOCIDADE DESENHO Nº ORR Nº 2159 REDUTOR: REFORMA EM REDUTOR FALK 2175YB2
Artigo I CONJUNTO BR:
Acoplamento: Sem acoplamento
Diâmetro do Eixo: Ø234,95mm Chaveta:
□
50,8 X 310mm Folga de Engrenamento: 0,75mm Contato: 70%Folga Axial BR: 0,50mm Pré-carga:
TEMPERATURA: 40ºC Estanquiedade: Satisfatório
Artigo II CONJUNTO 3º INTERMEDIÁRIO
Folga de Engrenamento: Contato: Ajuste Axial:
Artigo III CONJUNTO 2º INTERMEDIÁRIO
Folga de Engrenamento: Contato: Ajuste Axial: 0,50mm
Artigo IV CONJUNTO 1º INTERMEDIÁRIO
Folga de Engrenamento: 0,62mm Contato: 70% Ajuste Axial: 0,07mm
CONJUNTO A.R.
Acoplamento: Sem acoplamento
Diâmetro do Eixo: Ø127mm Chaveta:
□
31,75 X 180mmAjuste Axial: 0,15mm Folga Engrenamento: BL 0,36mm Aquecimento: 45ºC Estanquiedade: Satisfatório Nível de Ruído: Satisfatório RPM De Teste: 1750
Vibração: Satisfatório OBS.:
_______________________ _________________
ALCIDES 16/01/2012 Márcio Pacheco Márcio Pacheco MONTADOR CONTROLE DE QUALIDADE TÉCNICO 16/01/2012
CCNPJ: 55.882.401/0001-04 INSCR EST.: 102.781.872.110 Rua Padre Adelino, 470/482 - Belenzinho - CEP: 03303-000 - Tel.: (0xx11) 2694-9366 PABX - Fax: (0xx11) 2693-8928 - São Paulo - SP – Brasil http://www.aubert.com.br e-mail: aubert.@aubert.com.br
RELATÓRIO DO TESTE FINAL DO REDUTOR
CLIENTE: VALE S/A PEDIDO:2021162 REL. Nº 01
DESCRIMINAÇÃO: Redutor de Velocidade ORR Nº 2159
FINALIDADE: Verificar componentes adicionais do redutor e teste final do redutor em movimento na bancada de
teste sem carga durante 30 min, sendo 15 min. de cada lado.
EIXO A.R. Ø x L –
Acoplamento Tipo:Sem acoplamento
TEMPERATURA aceitável não aceitável
OBS.: __________________________ ___________________________________________________
_______________________________________________________________________________________________
Estanquiedade aceitável não aceitável
OBS.: _______________________________________________________________________________________
__________________________________________________________________________________________________
EIXO B.R.
Acoplamento Tipo: Sem acoplamento
TEMPERATURA aceitável não aceitável
OBS.:____________________________ ______________________________________________________
__________________________________________________________________________________________________
Estanquiedade aceitável não aceitável
OBS.:
Nível de ruído; aceitável não aceitável Vibrações aceitáveis não aceitáveis
OBS.: __________________________________________________________________________________________
Verificação da Pintura; Std. Especial Nível de Óleo: Conforme vareta OBS:
_______________________ ___________________
ALCIDES MARCIO PACHECO MÁRCIO PACHECO
MONTADOR 16/01/2012 CONTROLE DE QUALIDADE TÉCNICO 16/01/2012
X
X
X
X
X
X
X
