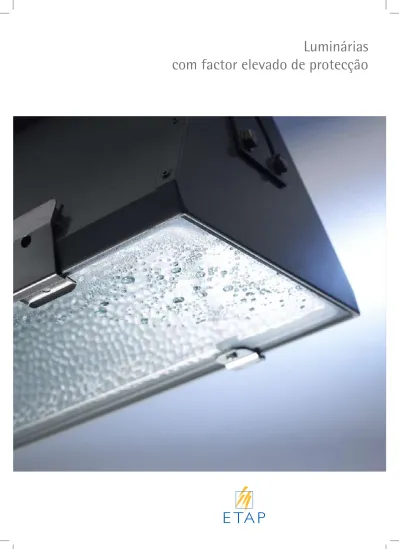

Luminárias
com factor elevado de protecção
ETAP
Em espaços húmidos e/ou bastante sujos, será necessário instalar
luminárias estanques. A ETAP tem mais de 50 anos de experiência neste
campo. O resultado: uma vasta gama de alta qualidade de luminárias
resistentes a choques e estanques à poeira e à água. E um conhecimento
alargado que temos prazer em utilizar para o ajudar a escolher as
melhores soluções.
Benefícios de 50 anos de experiência
económico
As luminárias estanques da ETAP são particularmente económicas graças à sua elevada eficiência, à sofisticada distribuição de luz com reflectores em alumínio e à aplicação de balastros económicos. São necessárias menos luminárias.
resistente
Com a sua construção resistente e acabamento superior, as nossas luminárias conservam o nível de protecção especificado durante muitos e muitos anos. Caixa, reflector e cobertura, cada um destes elementos representa uma unidade robusta e independente.
fácil de instalar e de manutenção simples
As luminárias da ETAP dispõem de uma instalação e manutenção fáceis e eficazes. Cada luminária selada é fornecida com estribos de fixação específicos, de forma a poupar-lhe tempo valioso. As lâmpadas e os balastros são sempre de fácil acesso por motivos de manutenção.
adaptado à sua situação em específico
Com cada luminária estanque da ETAP, é possível escolher a partir de uma vasta gama de opções eléctricas: lâmpadas montadas, regulação, unidade de emergência integrada, …
Para problemas específicos de iluminação, é possível encontrar uma solução personalizada que se adapte às suas necessidades.
As luminárias padrão com factor elevado de protecção estão também incluídas na nossa gama de equipamentos para iluminação de escritório e de emergência.
Consumo reduzido de energia Manutenção simples Construção resistente para uma vida útil longa
ETAP
4
As luminárias estanques podem ser aplicadas em diversas situações diferentes. Essa é
a razão por que a ETAP oferece uma vasta gama, para que possa escolher a solução
mais adequada para qualquer situação.
a soLução mais adequada para quaLquer situação
E1
E6
E2
E4
E9
nivel de protecçao
IP65 IP65 IP65 IP54 IP40/IP44resistência a choques
IK03/IK08 IK08 IK10 IK04/IK10aplicação – características
resistente para ambientes comquímicos agressivos
económico, sem encandeamento
níveis de iluminação elevados, sem encandeamento
níveis de iluminação elevados
aplicação – exemplos
indústria química e de aço, indústriaagraria e alimentar, …
locais de trabalho, multiusos: barra-cões, garagens, armazéns, caves, …
locais de trabalho,
por ex. indústria têxtil, marcenaria, …
locais de trabalho, por ex. indústria alimentar, tarefas de inspecção, ...
locais de trabalho individuais, trab-alho preciso, controlo de qualidade, ...
montagem e manutenção
montagem rápida, coberturade charneiras, placa de fixação substituível
montagem rápida, cobertura de charneiras
lâmpadas de fácil acesso também instalação inclinada, limpeza rápida e eficaz
E1
E6
E2
E4
E9
nivel de protecçao
IP65 IP65 IP65 IP54 IP40/IP44resistência a choques
IK03/IK08 IK08 IK10 IK04/IK10aplicação – características
resistente para ambientes comquímicos agressivos
económico, sem encandeamento
níveis de iluminação elevados, sem encandeamento
níveis de iluminação elevados
aplicação – exemplos
indústria química e de aço, indústriaagraria e alimentar, …
locais de trabalho, multiusos: barra-cões, garagens, armazéns, caves, …
locais de trabalho,
por ex. indústria têxtil, marcenaria, …
locais de trabalho, por ex. indústria alimentar, tarefas de inspecção, ...
locais de trabalho individuais, trab-alho preciso, controlo de qualidade, ...
montagem e manutenção
montagem rápida, coberturade charneiras, placa de fixação substituível
montagem rápida, cobertura de charneiras
lâmpadas de fácil acesso também instalação inclinada, limpeza rápida e eficaz
também instalação inclinada
escolha a distribuição de luz que melhor se adequa a si
Na série E1, é possível escolher o reflector ciclóide se pretender uma luminária para iluminação geral com uma distribuição de luz muito ampla. Se pretender evitar o encandeamento transversal e direccionar a luz para a superfície de trabalho, deve optar pelo reflector parabólico. Ambos os reflectores apresentam um rendimento bastante económico.
A E1 foi especialmente concebida para aplicações em que é necessária protecção adicional contra
substâncias (quimicamente) agressivas.
A caixa é constituída de uma base robusta de poliéster reforçado com fibras de vidro e uma cobertura de
protecção de metilmetacrilato ou de policarbonato resistente a choques. A junta de poliuretano, aplicada
em peça única, e os fechos de aço inoxidável proporcionam um nível de protecção IP65 (estanque à
poeira e à humidade).
A E1 comprova a sua qualidade todos os dias na indústria pesada e em ambientes com químicos
agressivos: indústrias de aço, química, agrária e alimentar.
soLução resistente, tamBém adequada para amBientes
com químicos agressivos
ETAP
E1 6
Caixa de poliéster reforçado com fibras de vidro Cobertura de protecção de metilmetacrilato ou policarbonato
Junta de poliuretano Fechos de aço inoxidável Placa de fixação amovível Unidade de emergência possível
IK 03 PMMA IP 65 08IK PC 650 °C PMMA 850 °C PC
e1
ETAPE1 7
montagem rápida
Fornecemos luminárias E1 com estribos de fixação em separado. Depois de os montar, só tem que encaixar as luminárias. Fornecemos também luminárias equipadas com um conector Wieland pré-instalado. Neste caso, as lâmpadas são também pré-instaladas.
Prefere instalar as luminárias directamente no suporte? Proporcionaremos anilhas de borracha adicionais nos pontos de fixação interiores e exteriores. Isto assegura uma junta hermética.
placa de fixação substituível para uma manutenção fácil
Depois de abrir a cobertura de protecção, desmonta-a simplesmente e muda a placa de fixação com lâmpadas e balastro. Desta forma, não é necessário efectuar manutenção no local.
E1 na indústria química E1 na indústria agrária (até -30°C) E1 na indústria alimentar Estribos de fixação Encaixar Ligação (ficha Wieland opcional)
poupar graças ao reflector em alumínio
A E6 é económica. O reflector em alumínio proporciona uma grande eficácia à luminária, para que seja possível instalar menos luminárias.
Está à procura de uma luminária estanque à poeira e humidade que não preencha nenhum requisito específico
relativamente à resistência a químicos e tratamento da luz? Então a E6 é a solução ideal para si.
A caixa e a cobertura de protecção da E6 são de policarbonato. É aplicada uma junta de silicone entre a
base e a cobertura de protecção. Juntamente com os fechos de aço inoxidável, proporcionam um nível de
protecção IP65 (estanque à poeira e humidade).
A E6 pode ser aplicada em caves, armazéns, parques de estacionamento abertos e fechados, barracões...
facilidade de instalação e manutenção graças aos estribos
de fixação específicos
A E6 é instalada com estribos de fixação separados. As luminárias encaixam facilmente nos estribos.
A manutenção é também bastante fácil: são fornecidos grampos de aço inoxidável para abrir e fechar facilmente a caixa. A cobertura permanece suspensa pela caixa, para que tenha as duas mãos livres para os trabalhos de manutenção.
Caixa de policarbonato
Cobertura de protecção de policarbonato Junta de silicone
Fechos de aço inoxidável
Cobertura de charneiras para uma manutenção fácil Unidade de emergência possível
IP 65 08IK 850°C ETAP E6 8
s o L u ç ã o p o L i v a L e n t e s i m p L e s e f i á v e L
e6
ETAPE2 9
reflector económico e sem encandeamento
O reflector em alumínio significa que são necessárias menos luminárias para obter um nível de iluminação uniforme e reduz também o consumo de energia. O reflector limita o ângulo de encandeamento para 50°, evitando desta forma o encandeamento transversal. O alumínio martelado utilizado evita transições repentinas de luminâncias.
Lâmpadas de segurança anti-estilhaços
Pode excluir qualquer risco de existência de cacos pelo ar no caso de uma quebra da lâmpada. A ETAP pode instalar luminárias E2 com lâmpadas anti-estilhaços, tornando-as idealmente adequadtornando-as para a utilização, por exemplo, na indústria alimentar. Esttornando-as lâmpadas estão equipadas com uma cobertura de protecção de PET (politeraftalato de etileno) ou Teflon® (politetrafluoretileno): se uma lâmpada rebentar, a cobertura de protecção manterá os estilhaços juntos. Além disso, a ETAP proporciona protecção adicional às extremidades da lâmpada.
Caixa saliente em alumínio Suportes de policarbonato Lâmpadas de fácil acesso
IP 65 850°C
e2
Está à procura de uma luminária estanque à poeira e humidade sem características específicas de protecção
mecânica? Então escolha a E2, uma luminária com reflector em alumínio e lâmpadas de fácil acesso.
A base é constituída por um perfil saliente em alumínio com vedantes de borracha. Os suportes de policarbonato
vedam hermeticamente a secção eléctrica, o que resulta num nível de protecção IP65 (estanque à poeira e
humidade).
A E2 pode ser aplicada numa grande variedade de locais de trabalho e também na indústria alimentar.
fotometria eficaz
Lâmpadas equipadas com uma cobertura de protecção
ETAP
E4 10
Caixa de aço galvanizado e escovado
Cobertura de protecção de vidro temperado transparente Junta de poliuretano
Fechos de aço inoxidável Ajustável até 60°
Unidade de emergência possível
IP 54 IK10
Necessita de luminárias resistentes e estanques com níveis de iluminação elevados e sem encandeamento?
A E4 é exactamente aquilo que precisa. Além disso, a E4 pode ser montada numa posição inclinada e a
luminária é fácil de limpar.
A caixa consiste numa base sólida de chapa de aço galvanizado e escovado e numa placa de fecho
de vidro temperado transparente. A junta de poliuretano, aplicada em peça única, e estes materiais
resistentes proporcionam à luminária um nível de protecção IP54 (estanque à poeira e humidade).
L u m i n á r i a r e s i s t e n t e p a r a n í v e i s d e
i L u m i n a ç ã o e L e v a d o s
e4
níveis de iluminação elevados sem encandeamento
É possível escolher dois reflectores de distribuição luminosa extensiva. Ambos garantem uma distribuição de luz uniforme, permitindo a iluminação do espaço com menos luminárias.
O reflector em alumínio martelado dispõe de um ângulo de protecção transversal.
O reflector de baixa luminância com transversais protege a luz longitudinal e transversalmente, evitando desta forma o encandeamento em todas as direcções de visualização.
fixação da distribuição luminosa assimétrica sem problemas
A E4 pode ser montada rápida e eficazmente com distribuição luminosa assimétrica ou em superfícies inclinadas: os lados com cortes transversais da luminária são equipados com estribos de fixação ajustáveis continuamente.
fácil de limpar
O desenho sofisticado da E4 permite uma limpeza fácil e eficaz da luminária. Além disso, a caixa rígida minimiza a acumulação de poeira nas luminárias.
ETAPE9 11
um desenho excepcional de reflector
Deseja uma elevada luminância horizontal e verticalmente, com o máximo de contraste sem encandeamento na superfície de trabalho? Então a E9 com o seu desenho específico de reflector é a solução para si. A luminária de distribuição luminosa extensiva evita sombras muito definidas. Os reflectores laterais amplos afastam a luz. O reflector longitudinal central e as transversais evitam a exposição directa à lâmpada.
soluções personalizadas
A técnica específica do reflector da E9 permite a produção de variantes com uma distribuição de luz diferente. Isto torna a E9 notavelmente adequada para resolver problemas especiais de iluminação em locais de trabalho industriais.
Nalgumas estações de trabalho, é necessária mais iluminação para poder efectuar as tarefas visuais
eficientemente. A E9 proporciona níveis de iluminação horizontais e verticais elevados para o utilizador
e o ambiente. Este aspecto torna a luminária ideal para trabalho de precisão, controlo de qualidade e
iluminação de estações de trabalho individuais.
A caixa é constituída por uma caixa de aço pintada a branco e por uma placa de fecho de plexiglas
(polimetacrilate de metil) claro ou de vidro temperado transparentes. Na versão de vidro temperado
transparente, é colocada uma junta de poliuretano, aplicada em peça única, entre a base e a cobertura
de protecção, tornando a luminária estanque a salpicos (IP44).
Caixa de aço pintado em braco
Cobertura de protecção de vidro temperado transparente ou de plexiglas claro
Desenho de reflector optimizado para iluminar perfeitamente locais de trabalho e ambiente.
Versão adequada para a sua situação em específico
IK 04 E95 IP 44 E90 IP 40 E95 650 °C E95 IK 10 E90
e9
e s t a ç õ e s d e t r a B a L h o i n d u s t r i a i s c o m r e q u i s i t o s
d e i L u m i n a ç ã o e L e v a d o s
Muitos anos de experiência Vasta gama Soluções personalizadas Aspecto económico Conforto visual Construção resistente Instalação fácil Manutenção simples
a etap oferece:
Luminárias
com factor elevado de protecção
