Índice
Página
Precauções de Segurança... 2
1. Introdução ... 5
1-1. Nomes e funções das peças... 5
1-2. Monitorização e funcionamento dos aparelhos de ar condicionado... 6
1-3. Acerca de “Grupo” e “Bloco” ... 6
2. Lista de Peças ... 6
3. Especificações ... 7
3-1. Especificações de Produto ... 7
3-2. Dimensões externas ... 7
3-3. Fornecer energia às linhas de transmissão M-NET ... 8
4. Configuração do sistema ... 9
4-1. Definir o endereço M-NET para vários dispositivos ... 10
4-2. Exemplo de configuração do sistema M-NET ... 12
5. Instalação... 13
5-1. Peças fornecidas localmente ... 13
5-2. Comprimento da linha de transmissão M-NET ... 14
5-3. Instalação... 15
6. Ligações de cablagens ... 16
6-1. Instalar e desinstalar a tampa... 16
6-2. Ligar o cabo de energia e o cabo de ligação à terra ... 16
6-3. Ligar a linha de transmissão M-NET ... 17
6-4. Ligar o cabo LAN ... 18
7. Regulações iniciais ... 19

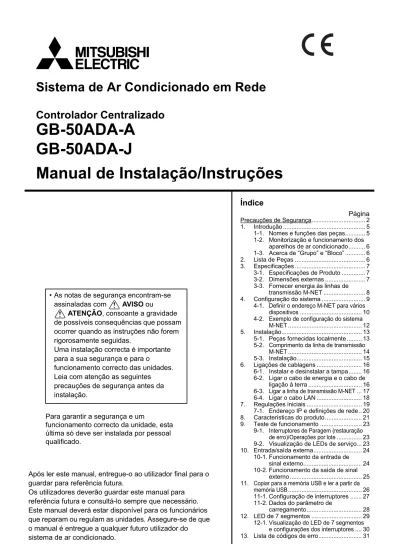

Sistema de Ar Condicionado em Rede
Manual de Instalação/Instruções
Controlador Centralizado
GB-50ADA-A
GB-50ADA-J
• As notas de segurança encontram-se
assinaladas com
AVISO ou
ATENÇÃO, consoante a gravidade
de possíveis consequências que possam
ocorrer quando as instruções não forem
rigorosamente seguidas.
Uma instalação correcta é importante
para a sua segurança e para o
funcionamento correcto das unidades.
Leia com atenção as seguintes
precauções de segurança antes da
instalação.
Precauções de Segurança
• Leia com atenção as seguintes precauções de segurança antes da instalação. • Observe cuidadosamente estas precauções para garantir segurança total.
• Após ler este manual, entregue-o ao utilizador final para o guardar para referência futura.
• Os utilizadores deverão guardar este manual para referência futura e consultá-lo sempre que necessário. Este manual deverá estar disponível para os funcionários que reparam ou regulam as unidades. Assegure-se de que o manual é entregue a qualquer futuro utilizador do sistema de ar condicionado.
AVISO
Indica risco de morte ou de ferimentos graves.ATENÇÃO
Indica o risco de lesão ou dano estrutural.●
Nomenclatura(Acções proibidas) (Não tocar) (Não molhar) Não tocar com as mãos molhadas
Perigo de incêndio
Perigo de ferimentos
(Acções importantes) Necessária ligação à terra Perigo de choque eléctrico
( )
( )
( )
( )
( )
Precauções gerais
Todo o trabalho eléctrico deve ser efectuado por pessoal qualificado.
AVISO
Para reduzir o risco de incêndio ou explosão, não coloque materiais inflamáveis nem utilize vaporizadores inflamáveis perto do controlo.
Para reduzir o risco de danificar o controlo, não o vaporize directamente com insecticida ou outras substân-cias inflamáveis.
Para reduzir o risco de ferimentos, utilize equipamento de protecção quando trabalhar com o controlo.
Não toque no painel do visor, nem nos interruptores ou botões com um objecto pontiagudo.
Para reduzir o risco de ferimentos e choque eléctrico evite o contacto com as extremidades afiadas de determinadas peças.
Para evitar ferimentos provocados pelo vidro partido, não faça demasiada pressão sobre as peças de vidro. Não instale o controlo num local onde haja grandes
quantidades de óleo, vapor, solventes orgânicos ou gases corrosivos, como gás sulfúrico, ou onde se utilizem com frequência soluções ácidas/alcalinas ou vaporizadores. Estas substâncias podem prejudicar o desempenho ou provocar a corrosão de determinados componentes do controlo, podendo provocar um choque eléctrico, problemas de funcionamento, fumo ou um incêndio.
ATENÇÃO
Para reduzir o risco de curto-circuito, fugas de corrente, choque eléctrico, problemas de funcionamento, fumo ou incêndio, não lave o controlo com água ou qualquer outro líquido.
Para reduzir o risco de choque eléctrico, problemas de funcionamento, fumo ou incêndio, não utilize os interruptores/botões nem toque nas peças eléctricas com as mãos molhadas.
Para reduzir o risco de ferimentos ou choque eléctrico, antes de vaporizar um produto químico à volta do controlo, desligue este último e tape-o.
Substitua sempre o fusível por um com a amperagem correcta.
Se utilizar um fusível com uma amperagem incorrecta ou substituir o fio de cobre, pode provocar um incêndio ou explosão.
Instale correctamente todas as tampas necessárias para impedir a entrada de pó e humidade no controlo. A acumulação de pó e água pode provocar um choque eléctrico, fumo ou um incêndio.
Para reduzir o risco de ferimentos, mantenha as crianças afastadas durante a instalação, inspecção ou reparação do controlo.
Para reduzir o risco de ferimentos ou choque eléctrico, deixe de utilizar o controlo e desligue a alimentação antes de efectuar a respectiva limpeza, manutenção e inspecção.
Não instale o controlo num local onde exista risco de fuga de gás inflamável.
Se o gás inflamável se acumular em redor do controlo, pode inflamar-se e provocar um incêndio ou explosão.
Para reduzir o risco de curto-circuito, fugas de corrente, choque eléctrico, problemas de funcionamento, fumo ou incêndio, não instale o controlo num local exposto à água ou num ambiente onde haja condensação.
O controlo tem de ser instalado por pessoal qualificado e de acordo com as instruções descritas detalhada-mente no Manual de instalação.
Uma instalação incorrecta poderá resultar em choques eléctricos ou incêndio.
Elimine correctamente os materiais de embalagem. Os sacos de plástico podem sufocar as crianças.
Tome as medidas de segurança adequadas contra terramotos para impedir que o controlo provoque ferimentos em alguém.
Para evitar ferimentos, instale o controlo numa super-fície plana suficientemente forte para suportar o seu peso.
Precauções durante a instalação
AVISO
ATENÇÃO
Para reduzir o risco de danos, problemas de funciona-mento, fumo ou incêndio no controlo, não ligue o cabo de energia ao bloco terminal de sinal.
Para reduzir o risco de fuga de corrente, sobreaqueci-mento, fumo ou incêndio, utilize cabos com a capaci-dade de transporte de corrente correcta.
Todo o trabalho eléctrico deve ser efectuado por um electricista qualificado, de acordo com os regulamentos e normas locais, bem como as instruções descritas no Manual de instalação. A falta de capacidade para o circuito de alimentação, ou uma instalação incorrecta, pode resultar em problemas de funcionamento, choque eléctrico, fumo ou incêndio.
Utilize disjuntores e fusíveis com a potência correcta (disjuntor, interruptor local <interruptor + fusível>, sem disjuntor de fusível). A utilização de um disjuntor com uma capacidade superior à especificada pode provocar um choque eléctrico, problemas de funcionamento, fumo ou um incêndio.
Tem de ser efectuada uma ligação a terra correcta por um electricista qualificado.
Não ligue o cabo de ligação à terra a um tubo de gás, de água, pára-raios ou fio telefónico. Uma ligação à terra incorrecta pode resultar em choque eléctrico, fumo, incêndio ou mau funcionamento devido a interferências de ruído eléctrico.
Instale um disjuntor e um disjuntor diferencial residual na fonte de alimentação.
Fixe correctamente os cabos no local adequado e deixe uma folga adequada para não forçar os termi-nais. Cabos incorrectamente ligados podem partir-se, produzir calor e provocar fumo ou um incêndio.
Para diminuir o risco de ferimentos ou choque eléctrico, desligue a corrente principal antes de efectuar
trabalhos eléctricos.
Precauções durante a ligação da cablagem
AVISO
Precauções para deslocar ou reparar o controlo
AVISO
ATENÇÃO
ATENÇÃO
Para reduzir o risco de choque eléctrico, curto-circuito ou problemas de funcionamento, mantenha as peças dos cabos e revestimentos de nivelamento afastadas do bloco terminal.
Para reduzir o risco de curto-circuito, fuga de corrente, choque eléctrico ou mau funcionamento, não deixe os cabos entrarem em contacto com as extremidades do controlo.
Para evitar danos no controlo utilize ferramentas adequadas para o instalar, inspeccionar ou reparar.
Para evitar problemas de funcionamento, não junte os cabos de alimentação aos cabos de sinal, nem os coloque na mesma calha metálica.
Tome as medidas adequadas contra a interferência de ruído eléctrico ao instalar os equipamentos de ar condicionado em hospitais ou instalações com funções de comunicação de rádio. Equipamento inversor, equipamento médico de alta frequência ou equipamento de comunicação sem fios, bem como geradores, podem provocar o mau funcionamento do sistema de ar condicionado. O sistema de ar condicionado também pode interferir no funcionamento destes tipos de equipamento, pois cria ruído eléctrico.
Este controlo destina-se a utilização exclusiva com o Sistema de gestão de edifícios da Mitsubishi Electric. A utilização deste controlo com outros sistemas ou para outros fins pode
provocar problemas de funcionamento. Para evitar deformações ou problemas de funcionamento,
não instale o controlo remoto num local exposto à luz solar directa ou onde a temperatura ambiente possa exceder os 55°C (131°F) ou descer abaixo dos -10°C (14°F).
Não instale o controlo na porta respectiva. Vibrações ou choques no controlo podem danificá-lo ou fazer com que caia.
Para impedir acesso não autorizado, utilize sempre um dispositivo de segurança, tal como um router VPN, quando se ligar à Internet.
Para evitar danos no controlo não aperte demais os parafusos.
Para evitar danos no controlo não faça furos na tampa respectiva.
GB-50ADA-A e GB-50ADA-J são controlos centralizados que podem ser utilizados através da Web.
É possível utilizar ou monitorizar todos os sistemas de ar condicionado através da Web utilizando um software de browser. Consulte o manual de funcionamento do browser Web (volume em separado) para saber como utilizar estas funções. Este manual descreve as definições que pode efectuar ou as funções que podem ser visualizadas apenas na estrutura do GB-50ADA-A ou GB50ADA-J.
Excepto indicação em contrário, o GB-50ADA-A e o GB-50ADA-J serão referidos a seguir como “GB-50ADA”.
1-1. Nomes e funções das peças 1-1. 1-1.
1
Introdução
Error M-NET CN5 I/O SerialCN4 Serial number : Ver. : DB No. : MODEL : Serial number : LINK/ACT LAN LED de erro LED LAN LAN Fonte de energia 100-240 V CA Bloco terminal (M3.5) M-NET Bloco terminal (M3.5) Terminal de entrada/saída externo (CN5) LED M-NET1-2. Monitorização e funcionamento dos aparelhos de ar condicionado
Para monitorizar e utilizar os aparelhos de ar condicionado, tem de adquirir e registar a licença para a “Versão licença básica do GB-50ADA” ou “Monitor Web”. Adquira a licença no concessionário e registe-se na Web de Configuração Inicial ou na Web para Monitorização e Funcionamento.
Consulte o Manual de funcionamento do browser Web para saber como monitorizar e utilizar os aparelhos de ar condicionado. Em seguida, são apresentados o formato em que o endereço da página Web de cada GB-50ADA é representado no browser Web, bem como a palavra-passe e o nome de utilizador predefinidos.
http://[endereço IP do GB-50ADA]/administrator.html
Nota: Por exemplo, escreva http://192.168.1.1/administrator.html se o endereço IP do GB-50ADA for [192.168.1.1].
1-3. Acerca de “Grupo” e “Bloco”
Os termos “Grupo” e “Bloco” utilizados neste manual são definidos da forma indicada a seguir.
Grupo: Grupo é um conjunto de unidades de ar condicionado e controlos e é a unidade mais pequena que o GB-50ADA pode controlar.
Cada grupo pode incluir, no máximo, 16 unidades.
Bloco: Bloco é um conjunto de grupos. São efectuadas definições de poupança de energia e de corte de pico para cada bloco.
A caixa inclui o manual e as peças indicadas abaixo.
Utilizador Nome de utilizador
predefinido Palavra-passe predefinida
Gestores administrator admin
Nota Ao registar a “Versão licença básica do GB-50ADA”, tem acesso às funções de Monitor Web”, “Calendário Anual, Calendário Semanal”, “Enviar mensagem de erro” e “Ferramenta de Manutenção Avançada”. Consulte o concessionário para obter mais informações sobre as outras funções que necessitam de uma
licença (por exemplo, “Versão licença de gestão de energia” “Personalizar Web”).
As definições iniciais, como a execução de alterações nos grupos, estão descritas no Manual da Web de Configuração Inicial.
Em seguida, são apresentados o formato em que o endereço da página Web de cada GB-50ADA é representado no browser Web, bem como a palavra-passe e o nome de utilizador predefinidos.
http://[endereço IP do GB-50ADA]/g-50/administrator.html
Nota: Por exemplo, escreva “http://192.168.1.1/g-50/administrator.html” se o endereço IP do GB-50ADA for [192.168.1.1].
2
Lista de Peças
N.º Descrição Qtd.
1 Controlo centralizado 1
2 Manual de Instalação/Instruções (este Manual) 1
3 (Browser Web para regulações iniciais)Livro de instruções 1 4 (Browser Web para o técnico de manutenção do sistema)Livro de instruções 1
Utilizador Nome de utilizador predefinido Palavra-passe predefinida
3-1. Especificações de Produto
3-2. Dimensões externas
3
Especificações
Itens Especificações
Fonte de energia Potência nominal de entrada 100-240 V CA ±10% 0,4-0,3 A 50/60 Hz
Fusível 250 V CA 3,15 A Do tipo com temporização (IEC127-2.S.S.5)
Interface
Potência nominal de saída da fonte de alimentação para as linhas de transmissão M-NET
22-30 V CC
Entrada/saída externa 12 V CC ou 24 V CC (necessita de uma fonte de alimentação externa)
LAN 100BASE-TX/10BASE-T
USB Suporta USB1.1
Condições ambientais Temperatura Amplitude térmica de funcionamento -10~55°C [14~131°F] Amplitude térmica de armazenamento -20~60°C [-4~140°F]
Humidade 30 ~ 90% HR (Sem condensação)
Dimensões 217 (A) × 250 (L) × 97,2 (P) mm
[8-9/16(A) × 9-7/8(L) × 3-7/8 (P) pol.]
Peso 2,6 kg [5-3/4 lbs.]
Condições de instalação No interior do painel de controlo metálico (interior)
97,2 (3-7/8) 250 (9-7/8) 155 (6-1/8) 204,5 (8-1/16 )5 ( 3/16 ) 217 (8-9/16 ) Error M-NET CN5 I/O SerialCN4 Serial number : Ver. : DB No. : LINK/ACT LAN Unidade: mm (pol.)
3-3. Fornecer energia às linhas de transmissão M-NET
O GB-50ADA tem uma função incorporada que fornece energia à linha de transmissão M-NET. (coeficiente de fonte de alimentação: 6)
O coeficiente de consumo de energia total do controlador do sistema e do controlo remoto M-NET a que o GB-50ADA fornece energia (consultar a tabela 1) não deve exceder o coeficiente da fonte de alimentação do GB-50ADA, que é seis.
Tabela 1 Coeficiente de consumo de energia do controlador
Tabela 2 Nº. de unidades que podem ser ligadas
Tabela 3 Nº. de unidades que podem ser ligadas em sistemas com várias combinações de controlos remotos V: pode ser ligado
Controlador do sistema Controlo remoto M-NET
Controlo remoto LIGADO/ DESLIGADO
Controlo remoto do sistema Temporizador de programa Controlo remoto de grupo
Controlo remoto ME Controlo remoto LOSSNAY
1 0,5 0,25
Controlador do sistema Controlo remoto M-NET
Controlo remoto LIGADO/ DESLIGADO
Controlo remoto do sistema Temporizador de programa Controlo remoto de grupo
Controlo remoto ME Controlo remoto LOSSNAY
6 unidades 12 unidades 24 unidades
Número total de controlos remotos LIGADOS/DESLIGADOS
0 1 2 3 4 5 6
Número total de controlos remotos do sistema, temporizadores de programa e controlos remotos de grupo combinados.
0 V V V V V V V 1 V V V V V V 2 V V V V V V 3 V V V V V 4 V V V V V 5 V V V V 6 V V V V 7 V V V 8 V V V 9 V V 10 V V 11 V 12 V
Nota Quando liga o GB-50ADA e o BAC-HD150 (BM ADAPTER) ao mesmo sistema M-NET, aplicam-se determinadas restrições.
A seguinte figura apresenta apenas as ligações da linha de transmissão. As linhas da fonte de alimentação foram omitidas.
4
Configuração do sistema
Não efectue uma ligação directa à Internet. Quando pretender ligar-se à Internet, utilize um dispositivo de segurança, como um router VPN.
LOSSNAY TB7 TB3 ME MA K TB7 TB3 MA K R2 213 13 15 TB7 TB3 MA MA 003 004 Unidade exterior M-NET Grupo 1 Grupo 2 Grupo 3 Grupo 4 Grupo 13 Grupo 15 Grupo 5 Unidade exterior M-NET Unidade exterior controlo K Adaptador M-NET Controlo BC Unidade exterior Mr. Slim Unidade exterior Mr. Slim TB3 LAN Conversor de transmissão K Modelo:PAC-SC25KAA Controlo centralizado GB-50ADA Unidade interior Controlador remoto local
Linha de transmissão M-NET Linha de transmissão K Linha do controlo remoto MA
Os números entre indicam o N.º de endereço.
4-1. Definir o endereço M-NET para vários dispositivos
Não pode utilizar, mais de uma vez, o mesmo endereço dentro do mesmo sistema M-NET do GB-50ADA. (as unidades de controlo K e os endereços de controlo remoto K estão excluídos.)
Método de configuração do endereço Endereço
M-NET Unidade interior Atribua o endereço mais baixo à unidade interior principal do grupo, e atribua
endereços sequenciais às restantes unidades interiores no mesmo grupo. 1 ~ 50 Unidade exterior Atribua um endereço que seja igual ao endereço mais baixo da unidade interior, no
mesmo grupo refrigerante, mais 50. 51 ~ 100
Unidade exterior auxiliar (controlador BC, etc.)
Atribua um endereço que seja equivalente ao endereço da unidade exterior, no
mesmo sistema refrigerante, mais 1. 52 ~ 100
Unidade de processamento OA/LOSSNAY
Atribua um endereço arbitrário, mas ainda não usado, a cada uma destas unidades,
após atribuir um endereço a cada unidade interior. 1 ~ 50
Unidade exterior Mr.Slim Efectue as configurações da mesma forma que para as unidades interiores.
Necessita de um adaptador M-NET (vendido em separado). 1 ~ 50
Controlo remoto M-NET
Atribua um endereço igual ao da unidade interior principal com o endereço mais baixo do grupo, mais 100.
Adicione 150 em vez de 100 para definir o endereço para um controlador remoto subordinado.
101 ~ 200
Controlo remoto MA
A configuração do endereço não é necessária.
A ligação de dois controlos remotos requer a configuração principal/subordinado de cada controlo.
– Controlador de sistema
subordinado
Atribua um endereço igual ao número do grupo relativo ao grupo controlado mais
pequeno, mais 200. 201 ~ 250
Controlador DIDO (PAC-YG66DCA)
Atribua um endereço arbitrário, mas ainda não usado, ao controlador após completar a configuração do endereço para as unidades com um endereço entre 1 e 50.
O número de unidades controláveis é alterado consoante o número de canais utilizados.
1 ~ 50 Controlador PI
(PAC-YG60MCA)
Atribua um endereço arbitrário, mas ainda não usado, ao controlador após completar a
configuração do endereço para as unidades com um endereço entre 1 e 50. 1 ~ 50 Controlador AI
(PAC-YG63MCA)
Atribua um endereço arbitrário, mas ainda não usado, ao controlador após completar a
configuração do endereço para as unidades com um endereço entre 1 e 50. 1 ~ 50 Unidade interior controlo K
Atribua um endereço a todas as unidades interiores ligadas às linhas M-NET (incl. unidades LOSSNAY) em primeiro lugar e, em seguida, atribua endereços às unidades interiores de controlo K, começando pelo endereço após o último endereço.
1 ~ 50 Controlador remoto de
controlo K
Atribua um endereço como o endereço mais baixo das unidades interiores de
controlo K no mesmo grupo. 1 ~ 50
Conversor transmissão K Atribua um endereço igual ao endereço mais baixo da unidade interior de controlo K,
mais 200. 201 ~ 250
Importante Verifique se as configurações do interruptor de controlo central SW2-1 da unidade exterior M-NET estão
definidas para “ON”.
(Consulte o Manual de Instalação da unidade exterior para obter informações detalhadas sobre as configurações do interruptor dip switch.)
Tenha em atenção o seguinte quando utilizar um conversor de transmissão K (modelo: PAC-SC25KAA) para controlar as unidades de controlo K.
Consulte o Manual de Instalação do conversor de transmissão K para obter mais informações. 1 Assegure-se de que define o endereço do GB-50ADA para “000”.
2 Defina a “regulação de ligação do conversor de transmissão K” (a definir a partir do controlador Principal) para ON (com uma ligação ao conversor de transmissão K).
Quando esta regulação estiver definida para ON, será apresentado um campo de endereço. Introduza o endereço do conversor de transmissão K nesse campo.
3 Atribua endereços aos aparelhos de ar condicionado com controlo K, de forma a que sejam superiores aos endereços que foram atribuídos às unidades interiores com controlo M.
4 Efectue as configurações do grupo para as unidades de controlo K, para que o número de grupo seja igual ao endereço mais baixo das unidades interiores do grupo.
5 Se as unidades da série Y de controlo K e outros tipos de unidades (controlo K Mr. Slim) forem utilizadas em combinação, é necessária uma placa de relé. A série de unidades Y de controlo K e outros tipos de unidades não podem ser ligadas à mesma linha de transmissão.
6 Pode ser necessária uma placa de relé, consoante o número de unidades de controlo K e o comprimento das linhas de transmissão. Consulte o Manual de Concepção do Sistema (versão controlo) para obter mais informações.
7 As unidades LOSSNAY que se encontrarem ligadas ao kit geral de controlo K não podem ser interligadas. 8 Não são necessários endereços de controlo remoto nas definições de grupo dos modelos de controlo K.
Nota Os modelos de queimador com controlo A não podem ser controlados. Alguns modelos não podem ser controlados.
Os controlos do sistema principal, como o AG-150A, não podem ser ligados a um sistema M-NET que seja controlado pelo GB-50ADA.
Quando liga o GB-50ADA e o BAC-HD150 (BM ADAPTER) ao mesmo sistema M-NET, aplicam-se determinadas restrições. Consulte o concessionário para obter informações mais detalhadas.
* Controladores de sistema Principal e Subordinado (M-NET)
O GB-50ADA só pode ser utilizado como controlador Principal, não como controlador subordinado. Controlador principal de sistema (SC Principal)
O SC Principal refere-se a um controlador que controla todos os outros controladores do sistema, incluindo as unidades que eles controlam. Se um determinado sistema possuir apenas um controlador de sistema, esse controlador passa a ser o controlador Principal. As definições de grupo e de interbloqueio só podem ser efectuadas a partir do controlador Principal.
Controlador de sistema subordinado (SC Sub)
Controlador subordinado é um controlador de sistema que é controlado (incluindo as unidades que controla) pelo controlador de sistema Principal.
Nota Os grupos que não se encontram sob o controlo de um controlador Principal não podem ser controlados a partir de um controlador subordinado.
Nenhum grupo pode ser colocado sob o controlo de dois ou mais controladores Principais.
Os controladores subordinados não podem ser colocados sob o controlo de dois ou mais controladores Principais.
O GB-50ADA destina-se exclusivamente a ser usado como SC Principal. Não pode ser utilizado como SC Sub, nem controlado a partir de um SC Principal.
Alcance de controlo do SC Principal (M-NET) Alcance de controlo do SC Sub Grupo Grupo Grupo GB-50ADA
Grupo Grupo Grupo
SC Principal SC Sub
Grupo Grupo Grupo
SC 1 Principal SC 2 Principal
Grupo
Grupo Grupo Grupo
4-2. Exemplo de configuração do sistema M-NET 1 Ligar vários controladores do sistema M-NET
Efectue as definições iniciais, como a definição do grupo ou de interligação, utilizando a Web de Configuração Inicial no GB-50ADA.
Defina um controlador de sistema no sistema como o único controlador a partir do qual a configuração de proibição de funcionamento pode ser efectuada.
2 Controlar Mr. Slim (modelos de controlo A)
É necessário um adaptador M-NET (vendido separadamente) para ligar e controlar unidades do modelo Mr. Slim através de M-NET. 3 Controlar os modelos de controlo K
Defina o endereço do GB-50ADA para “000” quando ligar o conversor de transmissão K.
Quando efectuar as configurações de grupo para unidades de controlo K, efectue-as apenas para as unidades interiores que pertencerem a um determinado grupo.
O número do grupo atribuído a um grupo de unidades de controlo K deve ser igual ao endereço mais baixo das unidades interiores que pertencem ao grupo.
Se as unidades da série Y de controlo K e outros tipos de unidades (controlo K Mr. Slim) forem utilizadas em conjunto, é necessária uma placa de relé.
As unidades de série Y de controlo K não podem ser ligadas às mesmas linhas de transmissão que os outros tipos de unidades. Consoante o número de unidades de controlo K e o comprimento da linha de transmissão, poderá ser necessária uma placa de
relé. Consulte o Manual de Concepção do Sistema (versão de controlo) para obter mais informações. As unidades LOSSNAY não podem ser ligadas se estiverem ligadas ao kit controlo K.
Os endereços de controlador remoto não necessitam de ser incluídos na mesma definição de grupo para um conjunto de unidades de controlo K.
M-NET
HUB
P C
LAN GB-50ADA “000” Controlo remoto LIGADO/DESLIGADO “201”(Controlador do sistema principal)
(Controlador de sistema subordinado)
50 unidades interiores Grupo 1 - Grupo 20
M-NET
HUB
P C
LAN(Controlador do sistema principal)
Endereço da unidade interior 01 - 20 Grupo 1 - Grupo 20
Adaptador M-NET: 2 unidades Endereço do adaptador M-NET 21 - 22 Grupo 21, 22
GB-50ADA “000”
adaptador
Unidade exterior Mr. Slim (adaptador M-NET)
M-NET
HUB
P C
LAN
(Controlador do sistema principal)
20 unidades interiores Grupo 1 - Grupo 20
20 unidades interiores de controlo K Grupo 21 - Grupo 38 “221” Conversor transmissão K (Modelo: PAC-SC25KAA) GB-50ADA “000”
5-1. Peças fornecidas localmente
As seguintes peças são necessárias para instalar a unidade.
5
Instalação
Peças necessárias Especificação
Cabo de alimentação/ cabo de ligação à terra
O cabo de alimentação dos aparelhos não deve ter características inferiores às das normas 245 IEC 57 ou 227 IEC 57.
Diâmetro do cabo:0,75 mm² a 2 mm² Linha de transmissão
M-NET
Cabo blindado
• CPEVS: I1,2 mm a I1,6 mm • CVVS: 1,25 mm² a 2 mm² Terminal redondo
(com manga)
Terminal M3.5 (utilizado com o cabo de alimentação (L/L1, N/L2), linha de transmissão M-NET (A, B, S))
Terminal redondo M4 (utilizado com o cabo de ligação à terra) Parafuso Tenha quatro parafusos M4 preparados para instalar a unidade. Cabo LAN Cabo direito de categoria 5 ou superior (máximo 100 m (328 pés)) HUB HUB (velocidade de comunicação: recomenda-se 100 Mbps ou superior).
Disjuntor de sobrecarga e RCCB (disjuntor diferencial residual)
*1 Utilize um Disjuntor de Circuito e um RCCB (disjuntor diferencial residual) do tipo bipolar (2P2E).
Utilize um disjuntor com uma distância mínima de contacto de 3 mm (1/8 pol.).
*2 Ao utilizar um fusível, faça-o em combinação com um interruptor principal (Corrente nominal: 3 A).
*3 Normalmente, a fuga máxima de corrente de um GB-50ADA é de 2 mA.
Seleccione e instale o disjuntor de fuga para terra, tendo em conta a corrente nominal do disjuntor de sobrecarga e a corrente de fuga dos cabos de alimentação.
Disjuntor de sobrecarga RCCB
(Disjuntor diferencial residual)*1 *3
Fusível Disjuntor de circuito *1
Sensibilidade nominal à corrente: 30mA Tempo de funcionamento máximo:
0,1 seg. ou menos Corrente nominal: 3 A*2 Corrente nominal: 3 A
5-2. Comprimento da linha de transmissão M-NET
• Ligue o GB-50ADA à linha de transmissão para um controlo centralizado (TB7 na unidade exterior).
• Num circuito de transmissão M-NET só deve existir uma fonte de alimentação. As definições de fábrica definem o fornecimento de energia a partir do GB-50ADA.
• Fornece uma ligação à terra das linhas de transmissão interiores-exteriores numa única unidade exterior. • Distância máxima da linha 500 m (1640 pés)*1
• Distância máxima da fonte de alimentação 200 m (656 pés)*1
(1) Distância máxima da linha
1 L1 + L2 + 5 + 1 + 2 ( 3) 500 m (1640 pés)
2 L1 + L2 + 5 + 4 500 m (1640 pés)
3 L1 + L3 + 6 + 7 ( 8) 500 m (1640 pés)
4 2 ( 3) + 1 + 5 + L2 + L3 + 6 + 7 ( 8) 500 m (1640 pés) 5 4 + 5 + L2 + L3 + 6 + 7 ( 8) 500 m (1640 pés)
(2) Distância da fonte de alimentação para linhas de transmissão interiores-exteriores
1 5 + 1 + 2 ( 3) 200 m (656 pés)
2 5 + 4 200 m (656 pés)
3 6 + 7 ( 8) 200 m (656 pés)
(3) Distância da fonte de alimentação para linhas de transmissão de controlo centralizado
1 L1 + L2 200 m (656 pés)
2 L1 + L3 200 m (656 pés)
A distância máxima da fonte de alimentação é a distância a que a unidade de fonte de alimentação (ou uma unidade exterior designada como unidade de fonte de alimentação) é capaz de fornecer energia a outras unidades da extremidade receptora, como controladores remotos e unidades interiores.
ATENÇÃO
*1 O comprimento das ligações do controlo remoto ME ( 3, 8) deverá ser 10 m (32 pés) ou menos.
O comprimento que exceder 10 m (32 pés) necessita de ser incluído na distância máxima até à unidade mais distante (500 m (1640 pés)) e na distância máxima até à fonte de alimentação (200 m (656 pés)).
*2 Se o comprimento das ligações do controlo remoto ME ( 3, 8) for 10 m (32 pés) ou inferior, não necessita de ser incluído na distância máxima até à unidade mais distante.
L1 1 2 3 4 6 7 8 L2 L3 LAN LAN 5 Controlador Centralizado (GB-50ADA) Exemplo de ligação M-NET (Para controlo centralizado)
Unidade exterior Unidade exterior Unidade exterior Unidade exterior
Unidade interior Unidade interior Unidade interior
Unidade interior Unidade interior Unidade interior
Unidade interior Unidade interior Unidade interior M-NET (Para linha de transmissão interior-exterior)
Controlo remoto ME
Linha de transmissão M-NET (Linha de transmissão para controlo centralizado) Linha de transmissão M-NET (Linha de transmissão interior-exterior)
Controlo remoto ME
CN40
ON CN41OFF
* Ligue o comutador de energia da unidade exterior ao CN41 (não fornece energia).
5-3. Instalação
• Deixe espaço suficiente disponível em redor da unidade, conforme se mostra na imagem abaixo, para permitir uma instalação/desinstalação da tampa e cablagem.
• Aperte a tampa com parafusos M4, como se mostra na seguinte imagem. Aparafuse os quatro cantos para impedir a sua queda.
• Instale no painel de controlo metálico cuja profundidade efectiva é de 105 mm (4-3/16 pol.) ou mais.
Error M-NET CN5 I/O SerialCN4 Serial number : Ver. : DB No. : LINK/ACT LAN 20 ( 13 / 16 ) 50 (2) 20 (13/16) 20 (13/16)
* Consulte a secção 3 Especificações para saber as dimensões e o peso do produto. Unidade: mm (pol.)
Instale a unidade numa superfície estável e capaz de suportar algum peso.
Uma unidade instalada numa superfície pouco estável poderá cair e dar origem a lesões.
Para reduzir o risco de incêndio e os problemas de funcionamento e impedir que a unidade caia, não instale esta última num local onde possa estar sujeita a
vibrações ou choques mecânicos.
Importante:
O GB-50ADA não é à prova de água.
Assegure-se de que o instala no interior do painel de controlo.
Assegure-se de que o instala no interior do painel de controlo. Assegure-se de que o instala numa área onde não exista a possibilidade de formação de condensação.
6-1. Instalar e desinstalar a tampa
Desaperte os dois parafusos da tampa para a remover, conforme apresentado na seguinte figura. Instale novamente a tampa usando os dois parafusos que foram desapertados.
6-2. Ligar o cabo de energia e o cabo de ligação à terra
• Ligue o cabo de energia e o cabo de ligação à terra, conforme apresentado na figura seguinte.
• Utilize um terminal redondo M3.5 no cabo de energia e um terminal redondo M4 no cabo de ligação à terra, antes de os ligar aos terminais correspondentes (bloco terminal de fonte de alimentação ou terminal de ligação à terra).
• Segure os cabos com fixações para cabos.
• Instale no cabo de corrente um disjuntor de sobrecarga e um disjuntor diferencial residual. Utilize um disjuntor bipolar (2P2E) com uma distância mínima de contacto de 3 mm (1/8 pol.).
6
Ligações de cablagens
AVISO • Os trabalhos eléctricos deverão ser efectuados por um técnico autorizado. Trabalho de cablagem mal
efectuado poderá resultar em choques eléctricos ou incêndio.
• Desligue a fonte de alimentação antes de efectuar os trabalhos de cablagem.
ATENÇÃO • Para evitar danos no bloco terminal, não ligue uma fonte de alimentação CA (100-240 V CA) ao bloco
terminal de transmissão M-NET.
Para prevenir aquecimento excessivo e incêndio, fixe correctamente os cabos no local adequado para que o peso dos mesmos não deforme os conectores.
Cabos ligados de forma incorrecta podem partir-se, produzir calor e dar origem a fumos ou incêndio.
Error M-NET CN5 I/O SerialCN4 Serial number : Ver. : DB No. : LINK/ACT LAN TB1 L/L1 N/L2 B A Fonte de alimentação 100-240 V CA 50 Hz/60 Hz
B Disjuntor diferencial residual
A Disjuntor de sobrecarga*1Ligação à terra
Cabo de ligação à terra Cabo de energia Cabo de energia Terminal de ligação à terra Cabo de ligação à terra Fixações de cabos
6-3. Ligar a linha de transmissão M-NET
(1) Para fornecer energia à linha de transmissão M-NET a partir do GB-50ADA
Ligue as linhas de transmissão M-NET conforme apresentado na seguinte figura.
(2) Para fornecer energia à linha de transmissão M-NET a partir da unidade de alimentação (PAC-SC51KUA, etc.)
Ligue as linhas de transmissão M-NET conforme apresentado na seguinte figura.
ATENÇÃO • Num sistema de ar condicionado com mais do que 1 unidade Exterior, o controlador de sistema que recebe
energia de transmissão através de TB7 numa das unidades exteriores corre o risco de que a falha das unidades exteriores interligadas interrompa o fornecimento de energia ao controlador de sistema e afecte todo o sistema.
M-NET TB7 TB3 CN40 CN41CN41CN41 TB3 A B S CN41 CN40 CN40 CN40 ON ON ON OFF OFF OFF Controlo centralizado (GB-50ADA) Unidade exterior
ATENÇÃO • Ligue o comutador de energia do GB-50ADA
ao CN40 (fornece energia).
Ligue o comutador de energia da unidade exterior ao CN41 (não fornece energia).
• Utilize as linhas de transmissão especificadas e ligue-as aos terminais adequados. Fixe os cabos para impedir que sejam aplicadas forças
indesejadas. Ligações incorrectas ou cabos mal fixados poderá resultar em aquecimento excessivo e incêndio.
*1 Isole os cabos com fita de vinil, excepto a parte que faz a ligação ao terminal redondo.
M-NET TB7 TB3 OFF OFF OFF CN40 CN41CN41CN41 Controlo centralizado (GB-50ADA) Unidade exterior
ATENÇÃO • Ligue o comutador de energia do GB-50ADA
ao CN41 (não fornece energia).
Unidade de alimentação (PAC-SC51KUA, etc.)
6-4. Ligar o cabo LAN
Ligue o cabo LAN ao conector LAN do GB-50ADA.
• A distância máxima entre o HUB e o GB-50ADA é de 100 m (328 pés).
• O cabo LAN é fornecido localmente. Utilize um cabo de categoria 5 ou superior (cabo direito). • Utilize o HUB.
ATENÇÃO • Instale o cabo LAN antes de instalar a unidade e direccione o cabo no mesmo sentido que as linhas de
transmissão M-NET.
• Deixe espaço suficiente disponível em redor da porta LAN do GB-50ADA para permitir a ligação do conector e dos cabos. Consulte a secção .
MODEL : Serial number :
LAN
Procedimentos de definições iniciais
Esquema interno do GB-50ADA
7
Regulações iniciais
Etapas Itens de regulação regulação : Configurável Interruptor no GB-50ADA Browser Web
1
Endereço IP do GB-50ADA/Rede
Consulte a secção 7-1 “Endereço IP e definições de rede”.
Consulte a secção 7-1 “Endereço IP e definições de rede” e o manual de Regulações iniciais. Predefinições: Endereço IP 192.168.1.1 Máscara de sub-rede 255.255.255.0 Endereço de gateway 0.0.0.0
2 Registo do número de licença Consulte o manual de Regulações iniciais.
3
Definição do endereço M-NET para o GB-50ADA Predefinição: 00
Habitualmente não requer alteração de definições. Consulte o manual de Regulações iniciais.
4
Funções
(Definição de alcance de proibição de operação,
modo de entrada exterior, etc.) Consulte o manual de Regulações iniciais.
5 Grupo
Consulte o manual de Regulações iniciais.
6 Ventilação interbloqueada Consulte o manual de Regulações iniciais.
7 Acertar o relógio Consulte o manual de Regulações iniciais.
8
Outras definições (Calendários, etc.)
Consulte o manual de Regulações iniciais e do engenheiro de Manutenção do sistema.
9
Teste de funcionamento
Consulte a secção 9 “Teste de funcionamento”
Consulte o manual de Regulações iniciais e do engenheiro de Manutenção do sistema.
Placa de
7-1. Endereço IP e definições de rede
Quando ligar o GB-50ADA a um sistema LAN dedicado, defina o endereço IP e as definições de rede para o GB-50ADA com o “Interruptor de definição rápida do endereço IP”. (Consulte a secção 7-1-1 “Interruptor de definição rápida do endereço IP”.) Se fizer a ligação a um sistema LAN já existente ou não conseguir fazer as definições com o interruptor de definição rápida do endereço IP, utilize os interruptores de definição de detalhes. (Consulte a secção 7-1-2 “Definir o endereço IP ou as
definições de rede com o browser Web para as Regulações iniciais”.)
7-1-1. Interruptor de definição rápida do endereço IP
Pode definir facilmente o endereço IP para um endereço entre 192.168.1.1 e 192.168.1.15 com o interruptor dip SW602. Configure a posição deste interruptor antes de ligar electricidade.
7-1-2. Definir o endereço IP ou as definições de rede com o browser Web para as Regulações iniciais
Pode definir o endereço IP, a máscara de sub-rede ou o endereço de gateway com o browser Web para as Definições iniciais. Os interruptores de definição rápida de endereço IP (SW602) deverão ser definidos para "Todos desligados" para efectuar estas alterações.
Consulte o administrador de rede para saber como definir o endereço IP, a máscara de sub-rede e o endereço gateway quando fizer a ligação do GB-50ADA a uma LAN existente.
Consulte o manual para as Regulações iniciais para obter informações sobre como fazer a definição. N.º SW602 [0: OFF (DESLIGADO), 1: ON (LIGADO)]
Endereço IP Máscara sub-rede Endereço Gateway
1 2 3 4
0 0 0 0 0 Definições iniciais: 192.168.1.1 Definições iniciais: 255.255.255.0 Definições iniciais: 0.0.0.0 Utilize o browser Web para Regulações iniciais, para definir o endereço IP, máscara de sub-rede e o endereço gateway. 1 0 0 0 1 192.168.1.1 255.255.255.0 0.0.0.0 2 0 0 1 0 192.168.1.2 3 0 0 1 1 192.168.1.3 4 0 1 0 0 192.168.1.4 5 0 1 0 1 192.168.1.5 6 0 1 1 0 192.168.1.6 7 0 1 1 1 192.168.1.7 8 1 0 0 0 192.168.1.8 9 1 0 0 1 192.168.1.9 10 1 0 1 0 192.168.1.10 11 1 0 1 1 192.168.1.11 12 1 1 0 0 192.168.1.12 13 1 1 0 1 192.168.1.13 14 1 1 1 0 192.168.1.14 15 1 1 1 1 192.168.1.15
Nota Se estiverem ligados quinze ou menos GB-50ADA a uma rede dedicada, recomendamos que defina o endereço IP com o SW602.
Coloque todos os SW602 em OFF antes de definir o endereço IP ou as definições de rede com o browser Web para as Regulações iniciais (consulte a secção 7-1-2).
O GB-50ADA é um controlo centralizado que pode ser utilizado através da Web.
É possível utilizar ou monitorizar todos os sistemas de ar condicionado através da Web utilizando um software de browser. Consulte o manual de funcionamento do browser Web (volume em separado) para saber como utilizar estas funções.
8
Características do produto
Funcionamento Descrição
Número de unidades controladas
Unidade interior, unidade de processamento OA
independente ou LOSSNAY
É possível ligar até 50 unidades (incluindo as unidades interligadas) *2 Número de unidades de um grupo
(interior, unidade de processamento OA independente ou LOSSNAY)
1-16 unidades (Não é possível registar a unidade interior, a unidade de processamento OA independente e o sistema de ventilação (LOSSNAY) no mesmo grupo.)
Número de controlos remotos
de um grupo 1-2
Número de controladores de
sistema de um grupo 0-4 (incluindo o número de controlos remotos de um grupo) Número de unidades
interligadas
• Número de unidades LOSSNAY que podem ser interligadas a uma unidade interior: 1 • Número de unidades interiores que podem ser interligadas a uma unidade LOSSNAY: 16
Funçã o de ope ra ções do utili zador Operação *1
ON/OFF (LIGADO/DESLIGADO) A operação LIGADO/DESLIGADO pode ser efectuada colectivamente, por grupo ou por bloco.
Modo de funcionamento
A operação de alternância para a definição do modo de funcionamento pode ser efectuada colectivamente, por grupo ou por bloco. (Os modos disponíveis variam consoante o modelo das unidades interiores.)
[Modo de funcionamento seleccionável para a unidade interior] FRIO/SECO/VENTOINHA/AUTO/CALOR
[Modo de funcionamento seleccionável para a ventilação independente] RECUPERAÇÃO CALOR/DESVIO/AUTO
[Modo de funcionamento seleccionável para PWFY]
AQUECIMENTO/AQUECIM. ECO/ÁGUA QUENTE/ANTI-CONGEL./REFRIGER.
Velocidade da ventoinha
Estão disponíveis até quatro velocidades de ventoinha. É possível alterar a velocidade de ventoinha colectivamente ou para cada grupo ou bloco de unidades interiores. (O número de velocidades de ventoinha disponíveis varia consoante o modelo da unidade interior (2 velocidades, 3 velocidades, 4 velocidades e Auto). “Auto” está disponível apenas nos modelos que suportam esta função.)
Definição da temperatura
A definição da temperatura pode ser efectuada colectivamente, por grupo ou por bloco. [Definir o intervalo de temperatura para o ar condicionado]
Operação Frio (Seco):19 ~ 30°C / 67 ~ 87°F Operação Calor: 17 ~ 28°C / 63 ~ 83°F Operação Auto: 19 ~ 28°C / 67 ~ 83°F [Definir o intervalo de temperatura para PWFY] [Unidade de impulso]*3 Aquecimento: 30 ~ 50°C/87 ~ 122°F Aquecim. ECO: 30 ~ 45°C/87 ~ 113°F Água quente: 30 ~ 70°C/87 ~ 158°F Anti-congel.: 10 ~ 45°C/50 ~ 113°F Refrigeração: Inválida
[Unidade HEX de água]*3
Aquecimento: 30 ~ 45°C/87 ~ 113°F Aquecim. ECO: 30 ~ 45°C/87 ~ 113°F Água quente: Inválida
Anti-congel.: 10 ~ 45°C/50 ~ 113°F Refrigeração.: 10 ~ 30°C/50 ~ 87°F
Direcção do ar e operação de oscilação
As direcções do fluxo de ar vertical (5 direcções), a definição Auto e a definição de oscilação podem ser alteradas colectivamente ou para cada grupo ou bloco de unidades interiores. (As direcções do fluxo de ar disponíveis variam consoante o modelo.) As opções das [5 direcções de fluxo de ar e AUTO] estão disponíveis apenas nos modelos que suportam estas definições.
*1: O item e o intervalo que podem ser utilizados ou monitorizados variam consoante a função da unidade interior. *2: O número máximo de unidades que podem ser controladas varia de acordo com a unidade interior.
*3: A indicação “Ar-Água” no ecrã web do GB-50ADA refere-se ao grupo da unidade de impulso e ao grupo da unidade HEX de água.
Função de operações do util
izado
r Operação *1
Controlo remoto local proibido
É possível proibir a utilização de algumas funções a partir dos controlos remotos locais, colectivamente ou para cada grupo ou blocos de unidades interiores. (Funções aplicáveis: LIGAR/DESLIGAR, modo de funcionamento, definição da temperatura, aviso de filtro)
Restaurar Aviso de filtro É possível restaurar o aviso de filtro para cada grupo ou bloco de unidades interiores. Restauração de erro Restaura a apresentação do erro.
Restauração do historial de erros Restaura o historial de erros (erro de unidades, erro de comunicações).
Entrada externa
Efectua a ligação a um dispositivo de entrada/saída externa que pára as unidades numa emergência, faz funcionar ou parar as unidades e autoriza ou proíbe o funcionamento das unidades colectivamente. Necessita de um adaptador de entrada/saída externo (vendido separadamente) e uma fonte de alimentação externa (12VCC ou 24VCC).
Monitor *1
Estado de funcionamento de cada grupo do sistema
É apresentado o estado de funcionamento (LIGADO/DESLIGADO), o modo de funcionamento, a velocidade da ventoinha, a definição da temperatura, a direcção do fluxo de ar, o estado de funcionamento (LIGADO/DESLIGADO) das unidades interligadas e o estado de activação/desactivação do temporizador de cada grupo. Aviso de filtro Indica que é altura de limpar os filtros das unidades de um determinado grupo. Proibição de operação local Apresenta as funções que o controlador proíbe ou as funções proibidas por outros controladores. Erro Será apresentado o endereço da unidade com erro, o código de erro e o endereço
da unidade que detectou o erro. Saída externa
Emite sinais (funcionar/parar, erro) para um dispositivo externo. Necessita de um adaptador de entrada/saída externo (vendido separadamente) e uma fonte de alimentação externa (12VCC ou 24VCC). Reg ulaçõ es Ini ciais Operação *1
Data e Hora Esta função é utilizada para definir a data/hora actuais e o fuso horário DST. Licença Esta função é utilizada para registar a licença.
Info Unidade Esta função é utilizada para definir o nome da unidade, o número de ID, o formato da data, o formato da hora e a temperatura da unidade.
Rede
Esta função é utilizada para definir o endereço IP, o endereço da máscara de sub-rede e as definições gateway para a LAN; permite também definir o endereço para o M-NET, o endereço do conversor de transmissão K, as definições de proibição de controlo local e as definições de entrada externa.
Definições avançadas Permite acertar o relógio da unidade principal/subordinada.
Grupos Esta função é utilizada para registar unidades interiores, unidades LOSSNAY, controlos remotos e controlos de sistema subordinados num grupo.
Blocos Esta função é utilizada para registar um grupo num bloco.
Interligações Esta função é utilizada para interligar o funcionamento das unidades interiores e das unidades de ventilação.
Monitor
*1 Monitor de historial de erros
É possível guardar até 128 erros na memória. (64 erros de unidade, 64 erros de comunicação) Func iona ment o Operação *1 Definição de interligação da temperatura externa
É possível definir o nível de controlo da função de interligação da temperatura externa para cada grupo.
Definição de Regulador É possível definir o tempo de controlo e a temperatura limite superior/inferior para a função de regulador. Defi ni çã o d e u til iz ado r Operação *1
Utilizador Manutenção Permite definir o nome e a palavra-passe do utilizador de manutenção.
Gestor do Edifício Permite efectuar definições relativas ao nome e à palavra-passe do gestor do edifício e permite activar/desactivar funções.
Outros
Backup dos dados
Informações das Ligações/ Interligações
As informações das definições dos grupos e as informações das definições das interligações são guardadas, mesmo quando a corrente é desligada.
Historial de erros Os erros são guardados, mesmo quando a corrente é desligada.
Dados do calendário As informações do calendário de cada grupo são guardadas, mesmo quando a corrente é desligada. Hora actual A hora actual é guardada pelo condensador interno durante uma semana, mesmo
quando a corrente é desligada. Guardar os dados numa
unidade USB
É possível guardar os dados das definições iniciais e os dados de operações (parâmetro de carregamento) numa unidade USB.
Ler dados a partir da memória
USB Os dados das definições iniciais podem ser lidos a partir da memória USB. Manutenção
do dispositivo Sincronização da hora
Os relógios dos controlos e das unidades que estão sob controlo do controlador principal são sincronizados uma vez por dia (aplicável apenas aos que suportam esta função).
9-1. Interruptores de Paragem (restauração de erro)/Operações por lote
<Procedimentos de configuração>
1 Ligue todas as unidades e o GB-50ADA.
2 Configure os interruptores da seguinte forma. SW601: Todos definidos para OFF; SW606: “0”; SW607: “0” 3 Verifique se o LD5 no GB-50ADA está apagado (SW601: Todos definidos para OFF; SW606: “0”; SW607 “0”).
LD5 estará aceso se a definição do grupo e a definição de interligação não tiverem sido concluídas.
LD5 funcionará de forma intermitente durante o arranque do M-NET (demora aproximadamente 10 minutos para terminar). 4 Passe o SW603-1 da posição OFF para a posição ON. O sinal de funcionamento será enviado para os grupos que se encontrarem registados.*1
5 LD3 (SW601: Todos definidos para OFF; SW606: “0”; SW607 “0”) acender-se-á quando as unidades se encontrarem em funcionamento. 6 Verifique se cada unidade funciona correctamente (ex: o fornecimento de ar sai através da saída da unidade interior.). 7 Passe o SW603-2 da posição OFF para a posição ON para interromper o funcionamento das unidades ou restaurar os erros. 8 Passe o SW603-1 e SW603-2 para OFF quando o teste de funcionamento terminar.
*1 O equipamento ligado ao controlador DIDO não pode ser controlado.
9-2. Visualização de LEDs de serviço
O GB-50ADA possui indicadores LED de serviço para mostrar o estado de funcionamento.
9
Teste de funcionamento
• Antes de executar um teste de funcionamento, verifique se a definição do grupo e as definições de interligação foram feitas correctamente. • Não é possível utilizar a função de operação por lote nos interruptores do GB-50ADA para alterar o modo de funcionamento das
unidades interiores ligadas (incluindo o modo de teste de funcionamento). As unidades serão usadas no modo para o qual estão configuradas. Os interruptores do GB-50ADA não possuem a função de paragem automática do teste de funcionamento em duas horas, como acontece com os controlos remotos.
SW603 Regulação do funcionamento
1 Transmissão do sinal de funcionamento para os grupos registados (quando passar da posição OFF para ON)*1 2 Transmissão do sinal de paragem ou dos sinais de restauração de erros para os grupos registados (quando passar da posição OFF para ON)*1
LED N.º Item Estado Notas
LAN LAN LINK Aceso Em ligação
ACT Apagado Não ligado
Intermitente A transmitir
M-NET M-NET Aceso Ligado
Apagado Não ligado
Intermitente Transmissão M-NET em progresso Erro Estado de erro Intermitente Pelo menos uma unidade de ar
condicionado com erro Apagado Normal
LED de 7 segmentos
LD1 Estado CPU Aceso Normal
SW601: Todos regulados para off SW606: [0]
SW607: [0]
(Consulte
par a mais informações sobre como Apagado Erro
LD2 (Não atribuído) LD3 Estado de
funcionamento
Aceso Pelo menos uma unidade de ar condicionado em funcionamento. Apagado Todas as unidades paradas. LD4 Estado de erro Aceso Pelo menos uma unidade de ar
condicionado com erro Apagado Todas as unidades normais. LD5 Estado de
arranque M-NET
Aceso Informação de grupo não disponível
Apagado Completo 12 LED de 7 segmentos
10-1. Funcionamento da entrada de sinal externo
* Para utilizar a entrada de sinal externo, são necessários um adaptador de entrada/saída externo (PAC-YG10HA) vendido em separado e uma fonte de alimentação externa.
10-1-1. Definição do funcionamento do sinal de entrada externo (a definir através do browser web para as Regulações iniciais)
O sinal de contacto externo (12 V CC ou 24 V CC) pode ser utilizado para enviar sinais que indicam o seguinte estado de todas as unidades de ar condicionado controladas pelo controlador: Paragem de emergência/Normal, Activar/Desactivar e Proibição/Permissão do funcionamento do controlo remoto local.
10-1-2. Sinais de nível e sinais de impulso
(A) Sinais de nível (B) Sinal de impulso
10-1-3. Especificações de entrada externa
(A) Sinais de nível
1 Se estiver seleccionado “Sinal de funcionamento Paragem de emergência/Normal”, a unidade efectuará uma paragem de emergência quando o contacto for ligado, e regressará ao funcionamento normal quando o contacto for desligado. Quando a paragem de emergência for restaurada, todas as unidades permanecerão paradas, incluindo as que se encontravam em funcionamento antes da entrada do sinal de paragem de emergência ter sido recebido. Para regressar ao estado de funcionamento anterior, estas unidades deverão ser reiniciadas manualmente.
2 Se estiver seleccionado “Entrada do sinal Activar/Desactivar”, a unidade entrará em funcionamento quando o contacto do sinal de entrada externo passar para ON e a unidade parará quando o sinal de contacto passar para OFF.
10 Entrada/saída externa
N.º Funcionamento do sinal de entrada externo Notas
1 O sinal de entrada externo não será utilizado. (regulação de fábrica)
2 Paragem de emergência / Normal (sinal de nível)
Durante a paragem de emergência, não pode alterar o modo Activar/Desactivar a partir do controlo remoto local, nem alterar as regulações do modo Activar/Desactivar e Proibição/Permissão a partir do GB-50ADA. A regulação de temporizador será ignorada.
3 Activar/Desactivar (Sinal de nível)
O modo Activar/Desactivar não pode ser alterado a partir do controlo remoto local e as definições do modo Activar/Desactivar e Proibição/Permissão não podem ser alteradas a partir do
GB-50ADA. A regulação de temporizador será ignorada. 4 Activar/Desactivar, Proibir/Permitir
(sinal de impulso)
A duração de impulso (contacto ON) deverá encontrar-se entre 0,5 e 1 segundo.
CN5 Fio condutor (PAC-YG10HA)
Paragem de emergência / Normal (sinal de nível)
Activar/Desactivar (sinal de nível)
Activar/Desactivar, Proibição/Permissão (sinal de impulso)
N.º 5 Laranja Entrada de sinal de Paragem de emergência/Normal
Entrada de sinal de Activar/Desactivar
Entrada de sinal de funcionamento
N.º 6 Amarelo Não utilizado Não utilizado Entrada de sinal de desactivar
N.º 7 Azul Não utilizado Não utilizado Entrada de sinal de proibição de
funcionamento do controlo remoto local N.º 8 Cinzento Não utilizado Não utilizado Entrada de sinal de permissão de
funcionamento de controlo remoto local N.º 9 Vermelho Fonte de alimentação externa 12 V CC ou 24 V CC
MODEL : Serial number :
Terminal de entrada/saída externo (CN5)
(Exemplo) Activar/ Desactivar Sinal 1 (Activar) Sinal 2 (Desactivar) Contacto ON Contacto OFF Contacto ON Contacto OFF 0,5 - 1 segundo 0,5 - 1 segundo Desactivar Paragem de emergência Desactivar Contacto ON Contacto OFF Contacto ON Contacto OFF Normal Normal Paragem de emergência
Desactivar Activar Desactivar
(B) Sinais de impulso
1 Se os sinal de impulso para colocar as unidades em funcionamento forem recebidos enquanto estas se encontrarem em funcionamento, elas continuarão o seu funcionamento (o mesmo acontece com os sinais de Paragem, Proibição e Permissão).
2 Quando o funcionamento a partir dos controlos remotos locais for proibido, o modo Activar/Desactivar, o modo de funcionamento, a regulação de temperatura e as regulações de restauração de filtro não poderão ser alteradas a partir do controlo remoto local.
3 A duração de impulso (contacto ON) deverá encontrar-se entre 0,5 e 1 segundo.
10-1-4. Circuito recomendado (A) Sinais de nível
1 Relés, fornecimento de energia CC e cabos de extensão são fornecidos localmente.
2 O comprimento máximo do cabo de extensão é 10 m (32 pés). (Utilize um cabo com um diâmetro mínimo de 0,3 mm2.)
3 Corte o cabo em excesso junto ao conector e isole a extremidade exposta do cabo com fita.
10-2. Funcionamento da saída de sinal externo
* Para utilizar a saída de sinal externo, necessita de um adaptador de entrada/saída externo vendido em separado (PAC-YG10HA) e de uma fonte de alimentação externa.
10-2-1. Saída externa
O sinal de funcionamento é emitido quando uma ou mais unidades se encontram em funcionamento e o sinal de erro é emitido quando uma ou mais unidades apresentam um erro.
10-2-2. Especificação da saída externa
1 O sinal de funcionamento é emitido durante um erro.
CN5 Fio condutor
(PAC-YG10HA) Tipo de terminal
N.º 1 Verde Terra comum para saída externa (CC externo, terra da alimentação de energia)
N.º 2 Preto Activar/Desactivar N.º 3 Castanho Erro/Normal CN5 X1 10m(32 pés) 10m(32 pés) X1 CN5 X1 X2 Y1 Y2 X1 X2 Y1 Y2 9 8 7 6 5 1 9 8 7 6 5 1 Vermelho Laranja Máximo GB-50ADA (B) Sinais de impulso Activar/Desactivar ou Paragem de emergência Fonte de alimentação(*1) (12 V CC ou 24 V CC)
Utilize relés que cumpram as seguintes especificações para X1, X2, Y1, e Y2. Classificação do contacto
Tensão nominal: 12 V CC ou superior Corrente nominal: 0,1 A ou superior Carga mínima aplicada: CC 1 mA ou inferior
(*1) Utilize uma fonte de alimentação adequada ao tipo de relés utilizados. (12 V CC ou 24 V CC)
Fonte de alimentação(*1) (12 V CC ou 24 V CC) Vermelho
Cinzento
Activar Desactivar Proibição Permissão
GB-50ADA
Máximo Azul Amarelo Laranja
Para copiar os dados para a memória USB e ler os dados a partir da memória USB, consulte a tabela abaixo e a secção 11-1 “configuração de interruptores”.
11 Copiar para a memória USB e ler a partir da memória USB
Nº do item SW601 [0: OFF (DESLIGADO), 1: ON (LIGADO)] Itens de
regulação Explicação Notas
1 2 3 4 5 6 7 8 250 1 1 1 1 1 0 1 0 Copiar para memória USB (0) Dados de regulação inicial e dados Info de utilizador Definir para SW606: “0”; SW607: “0” Copiar os dados das definições iniciais e os dados info do utilizador para a pasta \[“GB_” + Número de série]\ da pasta raiz da memória USB. Dados das definições iniciais e dados Info do utilizador (1) Dados de definições iniciais Definir para SW606: “0”; SW607: “1”
Copiar os dados de definições iniciais para a pasta \[“GB_” + Número de série]\ da pasta raiz da memória USB.
(8) Dados Info do utilizador
Definir para SW606: “0”; SW607: “8”
Copiar os dados info do utilizador para a pasta \[“GB_” + Número de série]\ da pasta raiz da memória USB.
(9) Dados parâmetro de carregamento
Definir para SW606: “0”; SW607: “9”
Copiar os dados do parâmetro de carregamento para a pasta \[“GB_” + Número de
série]\[Charge Parameters]\[Data]\ da pasta raiz da memória USB no formato CSV.
Consulte a secção 11-2 ”Dados do parâmetro de carregamento”. A acção de guardar as definições do parâmetro de carregamento pode demorar bastante tempo. 251 1 1 1 1 1 0 1 1 Ler a partir da memória USB Dados das definições iniciais e dados Info do utilizador Definir para SW606: “0”; SW607: “0” Ler dados a partir da memória USB.
Criar a pasta [“SetupData_” + Endereço IP]*1 na pasta raiz da memória USB utilizando o PC. Guardar os dados de definições*2 na pasta. *1: Se o endereço IP do GB-50ADA for “192.168.1.1”, o nome da pasta será [SetupData_192_168_1_1].
*2: “(0) Dados de definições iniciais e dados Info do utilizador” ou
“(1) Dados de definições iniciais” ou “(8) Dados Info do utilizador”
Restaure a energia após terem sido efectuadas todas as definições.
Nota Utilize uma memória USB compatível com as normas USB 1.1.
Não é possível utilizar algumas memórias USB com segurança alargada.
As memórias USB indicadas a seguir garantem um funcionamento adequado. (A partir de Out. 2009) a: Fabricante: Sandisk Modelo: SDCZ6-2048-J65RB Capacidade: 2G
b: Fabricante: Kingston Modelo: DT400/2GBFE Capacidade: 2G c : Fabricante: I-O DATA Modelo: TB-BH2/2G/* Capacidade: 2G d: Fabricante: I-O DATA Modelo: TB-BH2/4G/* Capacidade: 4G e: Fabricante: BUFFALO Modelo: RUF-C2GS-**/U2 Capacidade: 2G f : Fabricante: BUFFALO Modelo: RUF2-C2GS-**/M Capacidade: 2G g: Fabricante: BUFFALO Modelo: RUF-C4GS-**/U2 Capacidade: 4G h: Fabricante: BUFFALO Modelo: RUF-C8GS-**/U2 Capacidade: 8G
i : Fabricante: adata Modelo: C702 Capacidade: 2G
(* ou ** nos modelos de c até h indica a cor. )
* Se necessário, utilize a FAT32 ou FAT16 para formatar uma memória USB.
11-1. Configuração de interruptores
Explica-se abaixo a forma de configurar os interruptores utilizando um exemplo de como regular o item Nº 250 “Copiar os dados de definições iniciais e os dados Info do utilizador para a memória USB”.
Etapas Configurar item Método de configuração Ecrã com LEDs de 7 segmentos
1
Seleccione o item N.º Defina SW601 para [1111 1010]. [ _ 250 ] aparecerá durante um segundo e aparecem os valores predefinidos de SW606 e SW607.
2 Introduza um valor. Defina SW606 (algarismo superior) para “0” e SW607 (algarismo inferior) para “0”.
[ 0 ]
3
Guarde as definições. Mantenha SW605 premido durante três segundos.
[ End ] será apresentado após [ 0 ] ter piscado.
Reponha as definições quando for apresentada a mensagem [ Err_ ].
SW601
SW605
SW606, SW607
Interruptor de definições de detalhes (Utilize para seleccionar itens)
Interruptor de definições de detalhes (Utilize para guardar as definições)
Interruptor de definições de detalhes (Utilize para seleccionar valores e itens mostrados no LED)
LED de 7
segmentos Porta USB
Placa de interruptor Placa PRINCIPAL Placa de M-NET TB3 TB1 ON : LIGADO OFF : DESLIGADO
11-2. Dados do parâmetro de carregamento
O formato do ficheiro CSV que é criado quando o parâmetro de carregamento é guardado é o seguinte:
Nota: As datas do nome da pasta, nome do ficheiro e conteúdo do ficheiro são apresentadas no formato seleccionado na Web de Configuração inicial.
Apareceria “31 de Dezembro de 2008”
como [31/12/2008] no formato [dd/mm/aaaa], como [12/31/2008] no formato [mm/dd/aaaa] e como [2008/12/31] no formato [aaaa/mm/dd].
[Nome do ficheiro]
ChargeParameter_[data]A[Endereço da unidade interior (2 dígitos fixos)]-[Fuso horário (1-5)].csv Exemplo) ChargeParameter_15-03-2008A01-1.csv
[Conteúdo do ficheiro]
O formato de cada ficheiro CSV é o indicado a seguir. Cada ficheiro contém até 62 dias de dados.
* O delimitador (“,” ou “;”) e o ponto ou vírgula decimal (“.” ou “,”) utilizados pelo ficheiro CSV são seleccionados na Web de Configuração inicial.
Exemplo)
Item Formato
1ª linha Classe do ficheiro Parâmetro de carregamento: 201
2ª linha Intervalo dos dados Guarda o intervalo dos dados lidos numa memória não volátil Data de início + “-” + Data de fim
3ª linha Direcção alvo “Endereço” + Endereço M-NET
4ª linha Item “SaveValue, TermoTime, FanTime, SubHeaterTime”
5ª à 68ª linha (máx.) Dados
data, *,*,*,*
* O valor para cada tipo de dados é um valor cumulativo desde o início da operação.
201
15/03/2008-17/05/2008 Endereço 01
Data, SaveValue, TermoTime, FanTime, SubHeaterTime 15/03/2008,57,102,150,0
As definições dos interruptores SW601, SW606 e SW607 no GB-50ADA podem ser verificadas no LED de 7 segmentos. Visualização numérica
(Exemplo: 18.8)
Visualização de referência
(Exemplo: LD1, LD2, LD5 e LD7 encontram-se ligados).
12 LED de 7 segmentos
LD1
LD2
LD3
LD4
LD5
LD6
LD7
LD8
SW601
SW606, SW607 Interruptor de definições de detalhes
(Utilize para seleccionar itens)
Interruptor de definições de detalhes (Utilize para seleccionar valores e itens mostrados no LED)
LED de 7 segmentos
ON : LIGADO OFF : DESLIGADO
12-1. Visualização do LED de 7 segmentos e configurações dos interruptores SW601
SW606 SW607 Item Visualização Notas
1234 5678 LD1 LD2 LD3 LD4 LD5 LD6 LD7 LD8 0000 0000 0 0 estado Estado CPU Funciona mento normal
Erro Arranque Consulte a secção 9 “Teste de funcionamento”. 0: OFF (DESLIGADO) 1: ON (LIGADO) 0 1
Detecção de erro [Código de erro] e [Endereço fonte erro] aparecem alternadamente. A última mensagem de erro aparece se tiverem ocorrido vários erros.
[----] é apresentado quando não existirem erros. 1 0 Endereço IP a Endereço IP a.b.c.d 1 1 b 1 2 c 1 3 d 1 4 Máscara sub-rede a Máscara sub-rede a.b.c.d 1 5 b 1 6 c 1 7 d 1 8 Gateway a Endereço Gateway a.b.c.d 1 9 b 1 A c 1 B d 1 C Endereço MAC a Endereço MAC a-b-c-d-e-f 1 D b 1 E c 1 F d 2 0 e 2 1 f 2 2 Endereço M-NET 000, 201 ~ 250 2 3 Versão de S/W 00.00 ~ 99.99 2 6 Data actual Ano [Ano] 2 7 Mês: Dia [Mês: Data] 2 9 MinutoHora: [Hora: Minuto] 2 A Segundo [Segundo] 3 C Número de série abc Número de série abcde-fgh 3 D de 3 E fgh
Apresentamos em seguida uma lista de códigos de erro e o respectivo significado. (A) indica unidades de controlo A
13 Lista de códigos de erro
Notas A lista apresentada em seguida possui todos os códigos de erro. Alguns destes códigos de erro podem não
ser aplicáveis ao sistema ao qual o GB-50ADA está ligado.
0100 “Erro de unidade Blanket” 01*0 “Anomalia no equipamento” 0403 “Problemas na transmissão de série” 0404 Erro da unidade interna EEPROM (A) 0701 Anomalia no circuito de combustão (A)
0702 Protecção contra sobreaquecimento de comutação de calor de combustão (A) 0703 Incêndio acidental (A)
0704 Anomalia no sistema de aquecimento (A) 0705 Avaria no sismoscópio (A)
0706 Anomalia no sensor de corrente da chama (A) 0707 Anomalia na ignição (A)
0708 Anomalia na rotação do motor do ventilador (A) 0709 Anomalia no circuito da bomba de óleo (A) 0900 “Executar teste”
1000 “Anomalia no ciclo de ref.”
10*0 “Anomalia no ciclo de ref. na linha *”
1102 Anomalia na temperatura de descarga (TH4) (A) 1108 Operação térmica interior (49C) (A)
11** “Anomalia na temperatura do ciclo de refrig. – Operação comum: **”
12** “Anomalia na tolerância temperatura do ciclo de refrig. – Operação comum: **” 1300 Anomalia de pressão baixa (operação 63L) (A)
13** “Anomalia na pressão do ciclo de refrig. – Operação comum: **”
14** “Anomalia na tolerância pressão do ciclo de refrig. – Operação comum: **” 1500 “Ciclo de Refrig. não funciona devido a sobrecarga”
1501 “O Ciclo de Refrig. não funciona devido a uma insuficiência de carga” (/anomalia na temperatura da estrutura do compressor) 1502 “O Ciclo de Refrig. não funciona devido a uma anomalia de retorno de líquido”/sobreaquecimento da descarga reduzida (A) 1503 “O Ciclo de Refrig. não funciona devido ao arrefecimento da bobina”
1504 “O Ciclo de Refrig. não funciona devido a uma protecção de sobrecarga”
1505 “O Ciclo de Refrig. não funciona devido a uma anomalia na protecção do funcionamento do compressor de vácuo/temperatura baixa do líquido refrigerante” 1506 “O Ciclo de Refrig. não funciona devido a uma anomalia na bomba do refrigerante”
1507 “O Ciclo de Refrig. não funciona devido a uma anomalia na detecção da composição” 1508 “O Ciclo de Refrig. não funciona devido a uma avaria na válvula de controlo”
1509 “O Ciclo de Refrig. não funciona devido a uma anomalia de alta pressão (válvula de esferas fechada)” 1510 “Ciclo de Refrig. - Fuga de gás”
1511 “O Ciclo de Refrig. não funciona devido a uma anomalia de mancha de óleo”
1512 “O Ciclo de Refrig. não funciona devido a uma paragem na função de protecção de arrefecimento” 1513 “Ciclo de Refrigeração – Arrefecimento a água salgada”
